2015 MAZDA MODEL CX-5 Betriebsanleitung (in German)

HINWEIS
lFalls sich bei höheren
Geschwindigkeiten die Fahrstufe
nicht zurückschalten lässt, blinkt die
Schaltpositionsanzeige zweimal, um
anzuzeigen, dass ein Zurückschalten
nicht möglich ist (zum Schutz des
Getriebes).
lBei zu hoher
Automatikgetriebetemperatur kann
von der manuellen Schaltbetriebsart
in die automatische Schaltbetriebsart
umgeschaltet werden und die
Fahrstufenanzeigenbeleuchtung kann
ausgeschaltet werden. Das ist eine
normale Funktion zum Schutz des
Automatikgetriebes. Sobald die
Temperatur des
Automatikgetriebeöls abgefallen ist,
wird die
Fahrstufenanzeigenbeleuchtung
wieder eingeschaltet und es wird
wieder auf die manuelle
Schaltbetriebsart zurückgeschaltet.

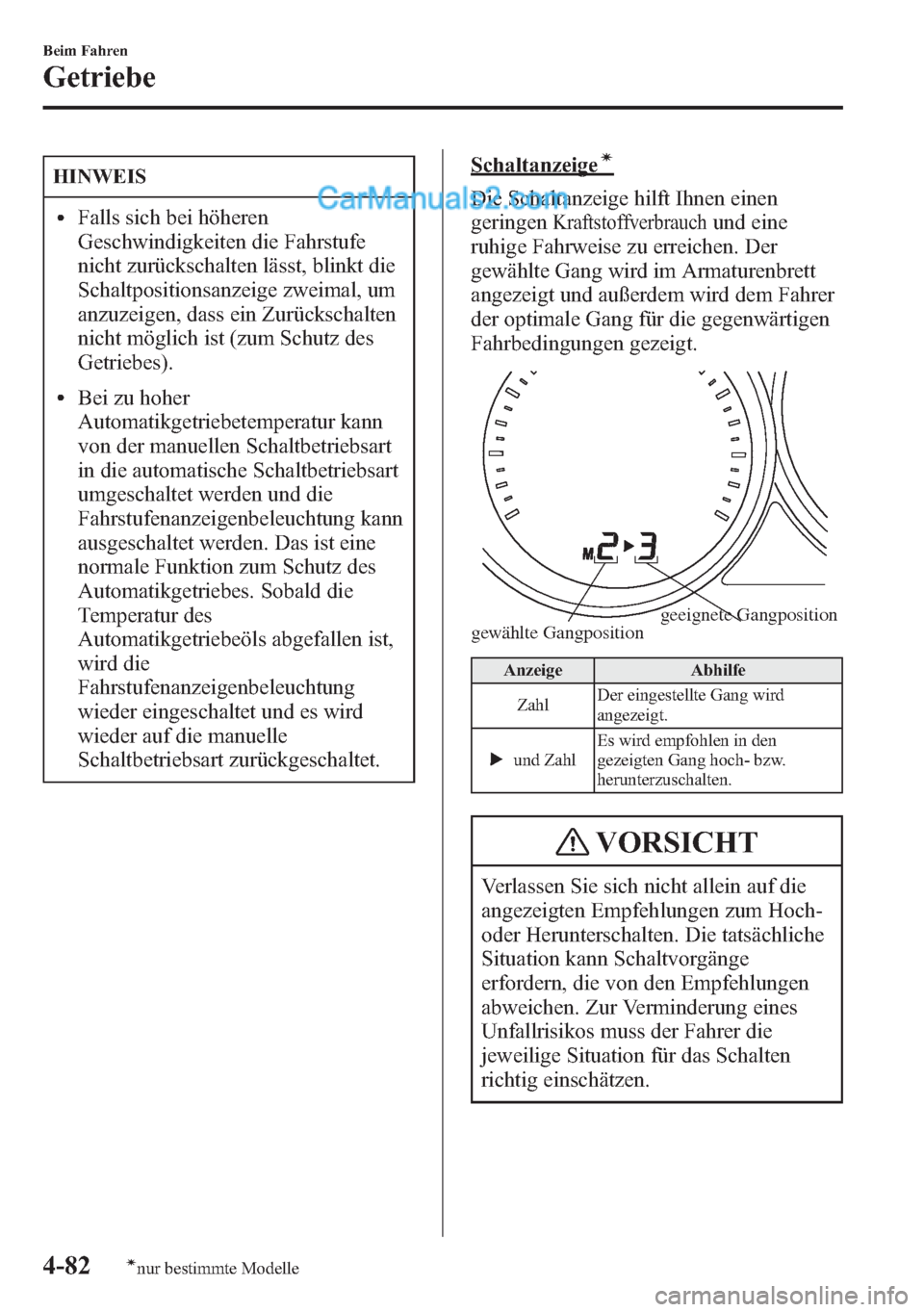

Schaltanzeigeí
Die Schaltanzeige hilft Ihnen einen
geringen
Kraftstoffverbrauchund eine
ruhige Fahrweise zu erreichen. Der
gewählte Gang wird im Armaturenbrett
angezeigt und außerdem wird dem Fahrer
der optimale Gang für die gegenwärtigen
Fahrbedingungen gezeigt.
gewählte Gangpositiongeeignete Gangposition
Anzeige Abhilfe
ZahlDer eingestellte Gang wird
angezeigt.
und ZahlEs wird empfohlen in den
gezeigten Gang hoch- bzw.
herunterzuschalten.
VORSICHT
Verlassen Sie sich nicht allein auf die
angezeigten Empfehlungen zum Hoch-
oder Herunterschalten. Die tatsächliche
Situation kann Schaltvorgänge
erfordern, die von den Empfehlungen
abweichen. Zur Verminderung eines
Unfallrisikos muss der Fahrer die
jeweilige Situation für das Schalten
richtig einschätzen.
4-82
Beim Fahren
ínur bestimmte Modelle
Getriebe

HINWEIS
In den folgenden Fällen wird die
Schaltanzeige ausgeschaltet.
lDas Fahrzeug wird angehalten.
lDie manuelle Schaltbetriebsart ist
aufgehoben.

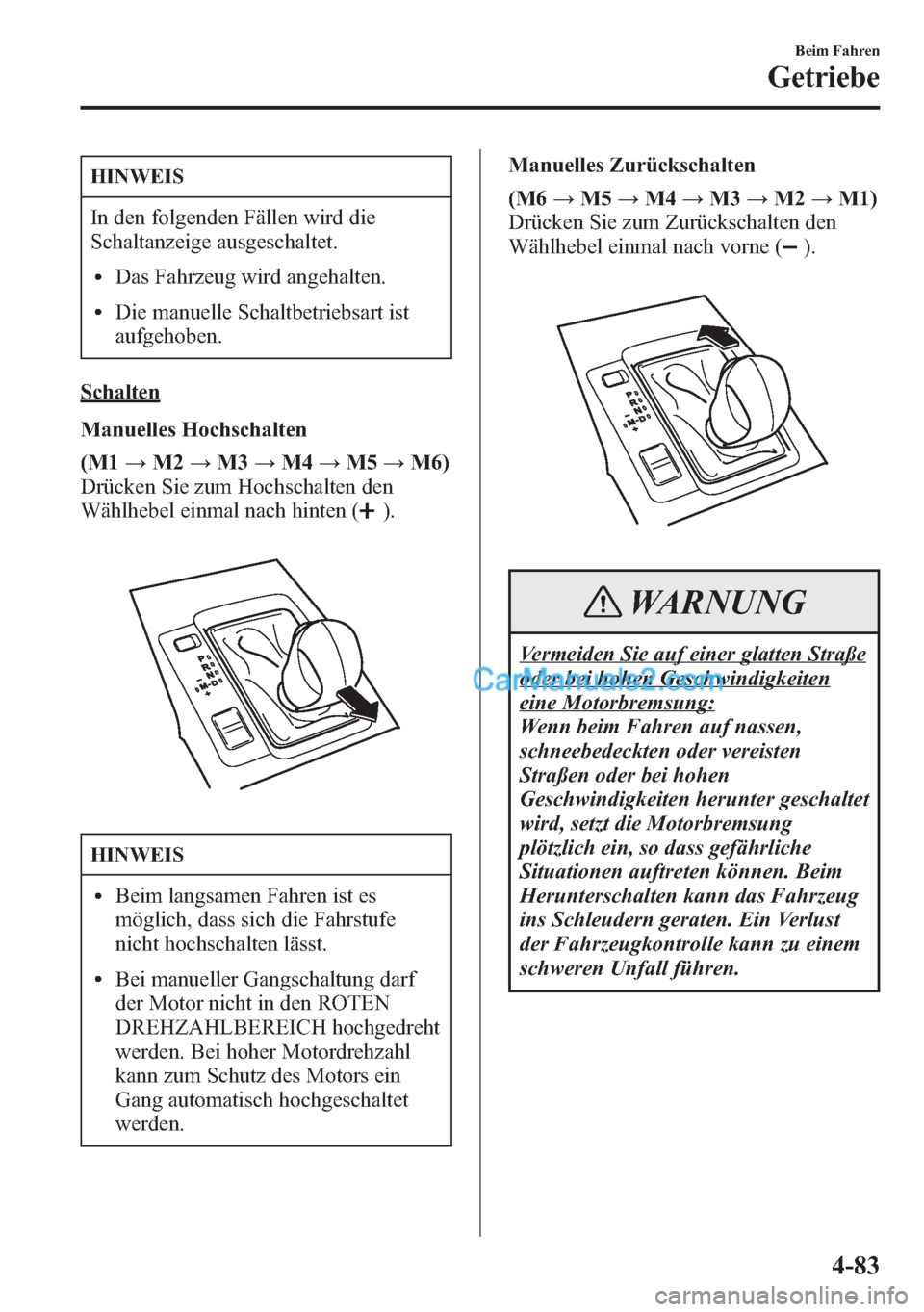

Schalten
Manuelles Hochschalten
(M1→M2→M3→M4→M5→M6)
Drücken Sie zum Hochschalten den
Wählhebel einmal nach hinten (
).
HINWEIS
lBeim langsamen Fahren ist es
möglich, dass sich die Fahrstufe
nicht hochschalten lässt.
lBei manueller Gangschaltung darf
der Motor nicht in den ROTEN
DREHZAHLBEREICH hochgedreht
werden. Bei hoher Motordrehzahl
kann zum Schutz des Motors ein
Gang automatisch hochgeschaltet
werden.Manuelles Zurückschalten
(M6→M5→M4→M3→M2→M1)
Drücken Sie zum Zurückschalten den
Wählhebel einmal nach vorne (
).
WARNUNG
Vermeiden Sie auf einer glatten Straße
oder bei hohen Geschwindigkeiten
eine Motorbremsung:
Wenn beim Fahren auf nassen,
schneebedeckten oder vereisten
Straßen oder bei hohen
Geschwindigkeiten herunter geschaltet
wird, setzt die Motorbremsung
plötzlich ein, so dass gefährliche
Situationen auftreten können. Beim
Herunterschalten kann das Fahrzeug
ins Schleudern geraten. Ein Verlust
der Fahrzeugkontrolle kann zu einem
schweren Unfall führen.
Beim Fahren
Getriebe
4-83

HINWEIS
lBeim schnellen Fahren ist es
möglich, dass sich die Fahrstufe
nicht zurückschalten lässt.
lIm Schiebebetrieb kann die Fahrstufe
je nach der Fahrgeschwindigkeit
automatisch zurückgeschaltet
werden.

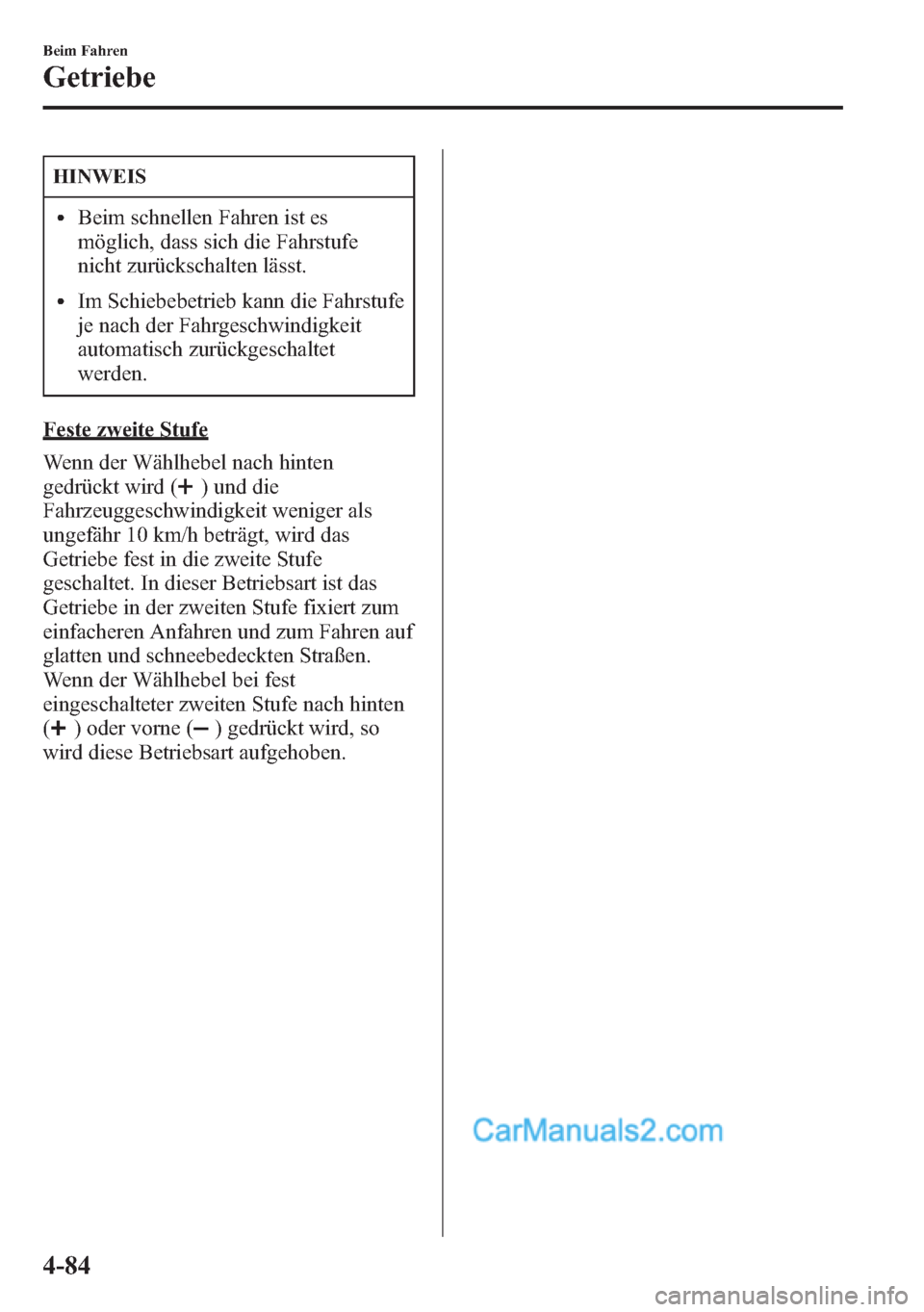

Feste zweite Stufe
Wenn der Wählhebel nach hinten
gedrückt wird (
)unddie
Fahrzeuggeschwindigkeit weniger als
ungefähr 10 km/h beträgt, wird das
Getriebe fest in die zweite Stufe
geschaltet. In dieser Betriebsart ist das
Getriebe in der zweiten Stufe fixiert zum
einfacheren Anfahren und zum Fahren auf
glatten und schneebedeckten Straßen.
Wenn der Wählhebel bei fest
eingeschalteter zweiten Stufe nach hinten
(
) oder vorne () gedrückt wird, so
wird diese Betriebsart aufgehoben.
4-84
Beim Fahren
Getriebe

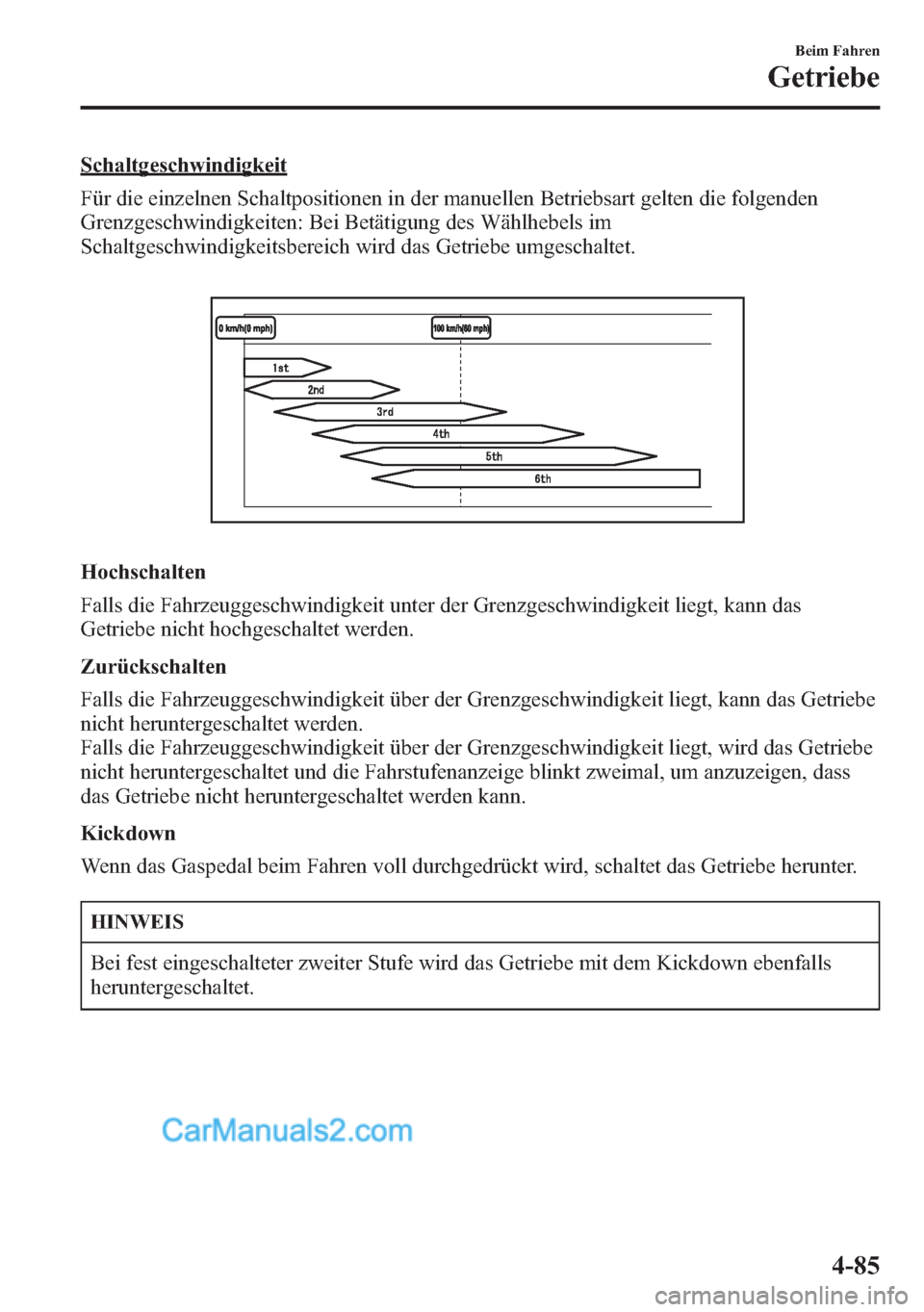

Schaltgeschwindigkeit
Für die einzelnen Schaltpositionen in der manuellen Betriebsart gelten die folgenden
Grenzgeschwindigkeiten: Bei Betätigung des Wählhebels im
Schaltgeschwindigkeitsbereich wird das Getriebe umgeschaltet.
Hochschalten
Falls die Fahrzeuggeschwindigkeit unter der Grenzgeschwindigkeit liegt, kann das
Getriebe nicht hochgeschaltet werden.
Zurückschalten
Falls die Fahrzeuggeschwindigkeit über der Grenzgeschwindigkeit liegt, kann das Getriebe
nicht heruntergeschaltet werden.
Falls die Fahrzeuggeschwindigkeit über der Grenzgeschwindigkeit liegt, wird das Getriebe
nicht heruntergeschaltet und die Fahrstufenanzeige blinkt zweimal, um anzuzeigen, dass
das Getriebe nicht heruntergeschaltet werden kann.
Kickdown
Wenn das Gaspedal beim Fahren voll durchgedrückt wird, schaltet das Getriebe herunter.
HINWEIS
Bei fest eingeschalteter zweiter Stufe wird das Getriebe mit dem Kickdown ebenfalls
heruntergeschaltet.
Beim Fahren
Getriebe
4-85

Automatisches Herunterschalten
Beim Verzögern wird das Getriebe automatisch, entsprechend der
Fahrzeuggeschwindigkeit heruntergeschaltet.
HINWEIS
Falls das Fahrzeug mit fest eingestellter zweiter Stufe zum Stillstand gebracht wird,
bleibt die zweite Stufe eingeschaltet.
qFahrhinweise
WARNUNG
Lassen Sie das Fahrzeug an einer
Steigung nicht rückwärts rollen, wenn
mit dem Wählhebel eine
Vorwärtsfahrstufe eingestellt ist, bzw.
lassen Sie das Fahrzeug an einem
Gefälle nicht vorwärts rollen, wenn
mit dem Wählhebel die
Rückwärtsfahrstufe eingestellt ist:
Der Motor kann abstellen und wegen
Verlust der Servounterstützung der
Bremse und der Lenkung kann das
Fahrzeug außer Kontrolle geraten und
einen Unfall verursachen.
Überholen
Für zusätzliche Kraft zum Überholen oder
auf Steigungen kann das Gaspedal ganz
durchgedrückt werden (Fahrstufe D).
Damit wird das Getriebe je nach
Fahrzeuggeschwindigkeit in eine
niedrigere Fahrstufe zurückgeschaltet.
HINWEIS
(nur bestimmte Modelle)
Das Gaspedal fühlt sich beim Drücken
schwer an, beim vollständigen
Durchdrücken fühlt es sich leichter an.
Mit dieser Pedalkraftänderung bestimmt
das Motorsteuersystem wie stark das
Gaspedal gedrückt wird, um den
Kickdown ein- bzw. nicht
einzuschalten.
Anfahren an starken Steigungen
Gehen Sie wie folgt vor, um an starken
Steigungen anzufahren:
1. Drücken Sie das Bremspedal.
2. Schalten Sie auf D oder M1, je nach
Zuladung und Steigung.
3. Lassen Sie das Bremspedal los,
während Sie vorsichtig beschleunigen.
Befahren von starken Gefällstrecken
Schalten Sie in eine niedrigere Fahrstufe
zurück, je nach Grad der Gefällstrecke
und der Fahrzeugzuladung. Fahren Sie
langsam und verwenden Sie die
Fußbremse möglichst wenig, um zu
verhindern, dass sich die Bremsen
überhitzen.
4-86
Beim Fahren
Getriebe

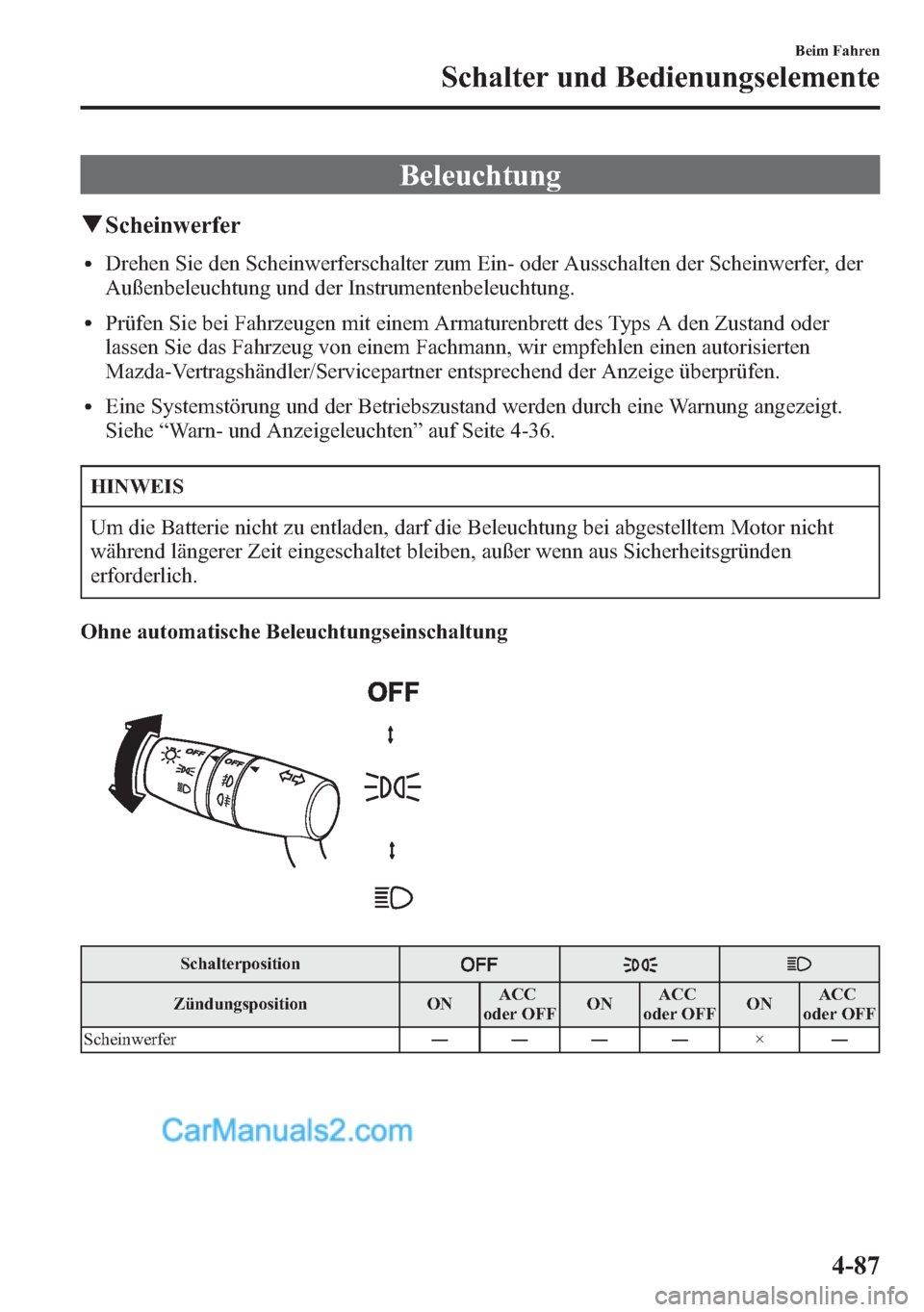

Beleuchtung
qScheinwerfer
lDrehen Sie den Scheinwerferschalter zum Ein- oder Ausschalten der Scheinwerfer, der
Außenbeleuchtung und der Instrumentenbeleuchtung.
lPrüfen Sie bei Fahrzeugen mit einem Armaturenbrett des Typs A den Zustand oder
lassen Sie das Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner entsprechend der Anzeige überprüfen.
lEine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf Seite 4-36.
HINWEIS
Um die Batterie nicht zu entladen, darf die Beleuchtung bei abgestelltem Motor nicht
während längerer Zeit eingeschaltet bleiben, außer wenn aus Sicherheitsgründen
erforderlich.
Ohne automatische Beleuchtungseinschaltung
Schalterposition
Zündungsposition ONACC
oder OFFONACC
oder OFFONACC
oder OFF
Scheinwerfer――――×―
Beim Fahren
Schalter und Bedienungselemente
4-87

Schalterposition
Zündungsposition ONACC
oder OFFONACC
oder OFFONACC
oder OFF
Tagesfahrleuchten
í×*1―――――
Schlussleuchten
Begrenzungsleuchten
Kennzeichenleuchten
Instrumentenbeleuchtungsregler――××××
*2
×: ein
―: aus
*1 Während der Fahrt wird die Leuchte eingeschaltet.
*2 Falls die Fahrertür geöffnet wird oder 30 Sekunden nach dem Einschalten der Scheinwerfer, werden die
Scheinwerfer ausgeschaltet.

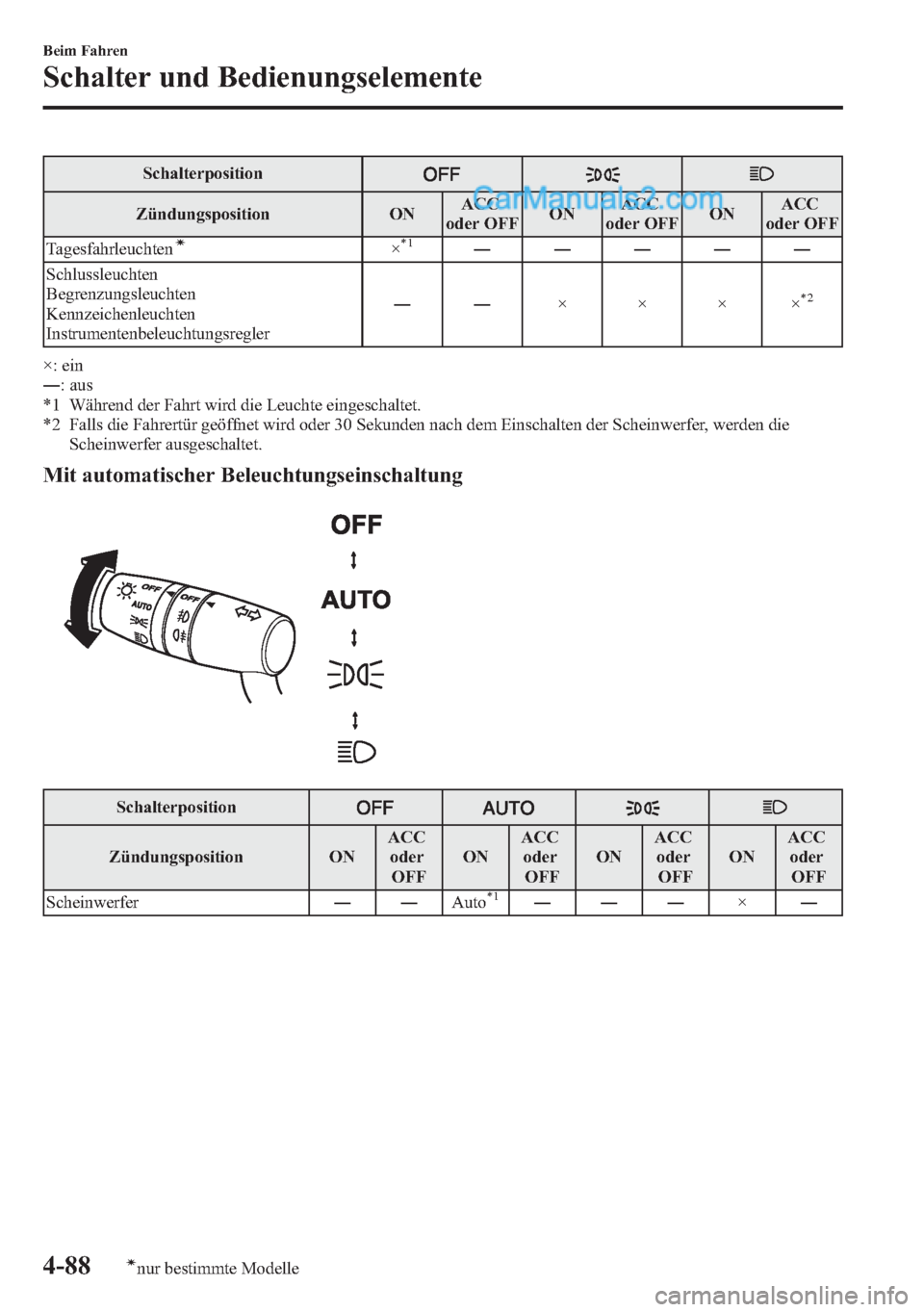

Mit automatischer Beleuchtungseinschaltung
Schalterposition
Zündungsposition ONACC
oder
OFFONACC
oder
OFFONACC
oder
OFFONACC
oder
OFF
Scheinwerfer――Auto
*1―――×―
4-88
Beim Fahren
ínur bestimmte Modelle
Schalter und Bedienungselemente

Schalterposition
Zündungsposition ONACC
oder
OFFONACC
oder
OFFONACC
oder
OFFONACC
oder
OFF
Tagesfahrleuchten
í×*2―Auto*1―――――
Schlussleuchten
Begrenzungsleuchten
Kennzeichenleuchten
Instrumentenbeleuchtungsregler――Auto
*1×*3/―*4××××*5
×: ein
―: aus
*1 Die Scheinwerfer und die anderen Beleuchtungen werden automatisch entsprechend der durch den Sensor
abgetasteten Umgebungshelligkeit eingestellt.
*2 Während der Fahrt wird die Leuchte eingeschaltet.
*3 Falls die Zündung bei eingeschalteten Leuchten in eine andere Position als“ON”gestellt wird, bleiben die
Leuchten eingeschaltet. Falls die Fahrertür geöffnet wird oder 30 Sekunden nach dem Einschalten der
Scheinwerfer, werden die Scheinwerfer ausgeschaltet.
*4 Falls die Zündung in eine andere Position als“ON”gestellt wird, werden die Leuchten nicht eingeschaltet,
auch nicht, wenn der Leuchtenschalter auf
gestellt wird
*5 Falls die Fahrertür geöffnet wird oder 30 Sekunden nach dem Einschalten der Scheinwerfer, werden die
Scheinwerfer ausgeschaltet.
Beim Fahren
Schalter und Bedienungselemente
4-89ínur bestimmte Modelle
