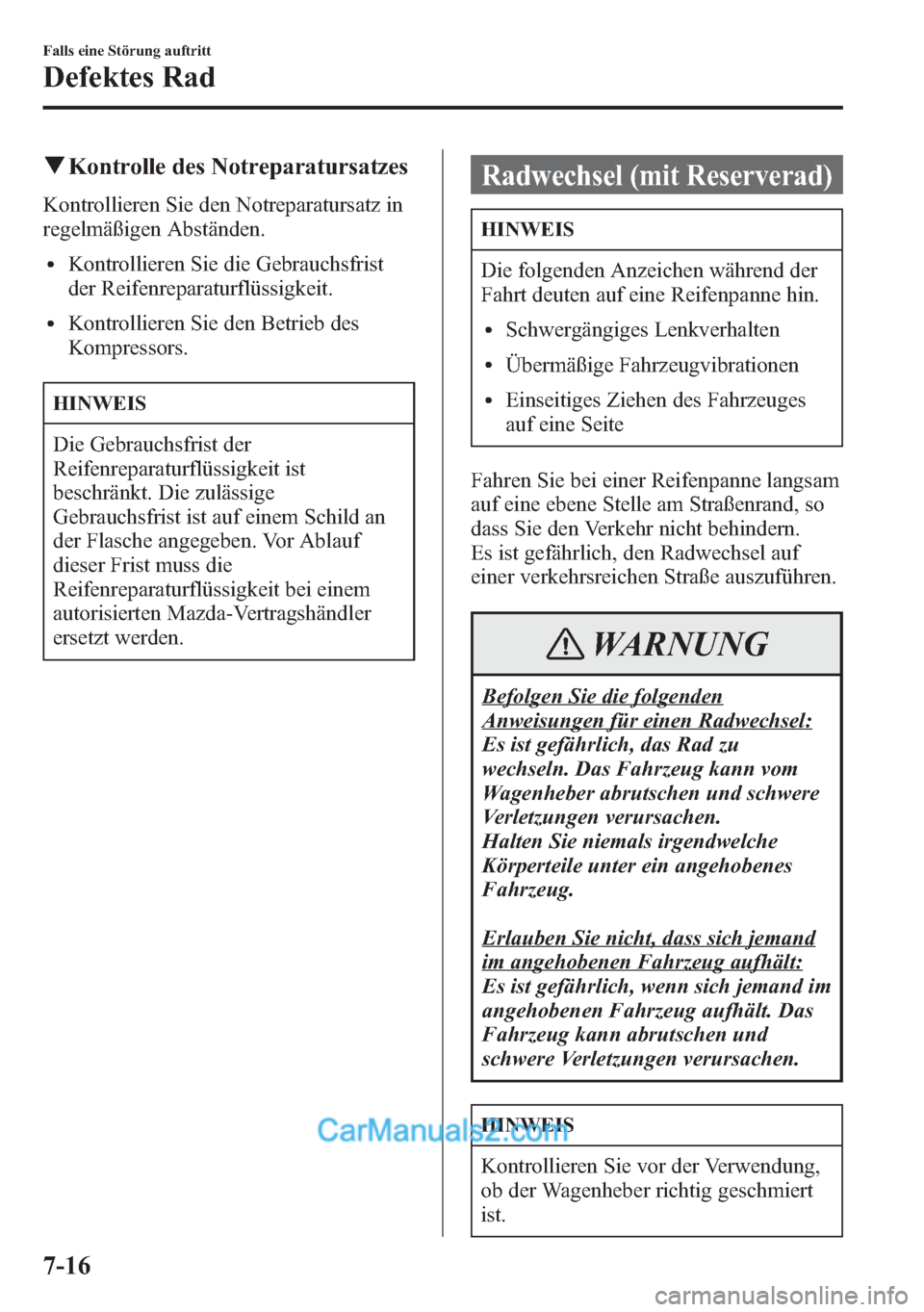

qKontrolle des Notreparatursatzes
Kontrollieren Sie den Notreparatursatz in
regelmäßigen Abständen.
lKontrollieren Sie die Gebrauchsfrist
der Reifenreparaturflüssigkeit.
lKontrollieren Sie den Betrieb des
Kompressors.
HINWEIS
Die Gebrauchsfrist der
Reifenreparaturflüssigkeit ist
beschränkt. Die zulässige
Gebrauchsfrist ist auf einem Schild an
der Flasche angegeben. Vor Ablauf
dieser Frist muss die
Reifenreparaturflüssigkeit bei einem
autorisierten Mazda-Vertragshändler
ersetzt werden.
Radwechsel (mit Reserverad)
HINWEIS
Die folgenden Anzeichen während der
Fahrt deuten auf eine Reifenpanne hin.
lSchwergängiges Lenkverhalten
lÜbermäßige Fahrzeugvibrationen
lEinseitiges Ziehen des Fahrzeuges
auf eine Seite
Fahren Sie bei einer Reifenpanne langsam
auf eine ebene Stelle am Straßenrand, so
dass Sie den Verkehr nicht behindern.
Es ist gefährlich, den Radwechsel auf
einer verkehrsreichen Straße auszuführen.
WARNUNG
Befolgen Sie die folgenden
Anweisungen für einen Radwechsel:
Es ist gefährlich, das Rad zu
wechseln. Das Fahrzeug kann vom
Wagenheber abrutschen und schwere
Verletzungen verursachen.
Halten Sie niemals irgendwelche
Körperteile unter ein angehobenes
Fahrzeug.
Erlauben Sie nicht, dass sich jemand
im angehobenen Fahrzeug aufhält:
Es ist gefährlich, wenn sich jemand im
angehobenen Fahrzeug aufhält. Das
Fahrzeug kann abrutschen und
schwere Verletzungen verursachen.
HINWEIS
Kontrollieren Sie vor der Verwendung,
ob der Wagenheber richtig geschmiert
ist.
7-16
Falls eine Störung auftritt
Defektes Rad

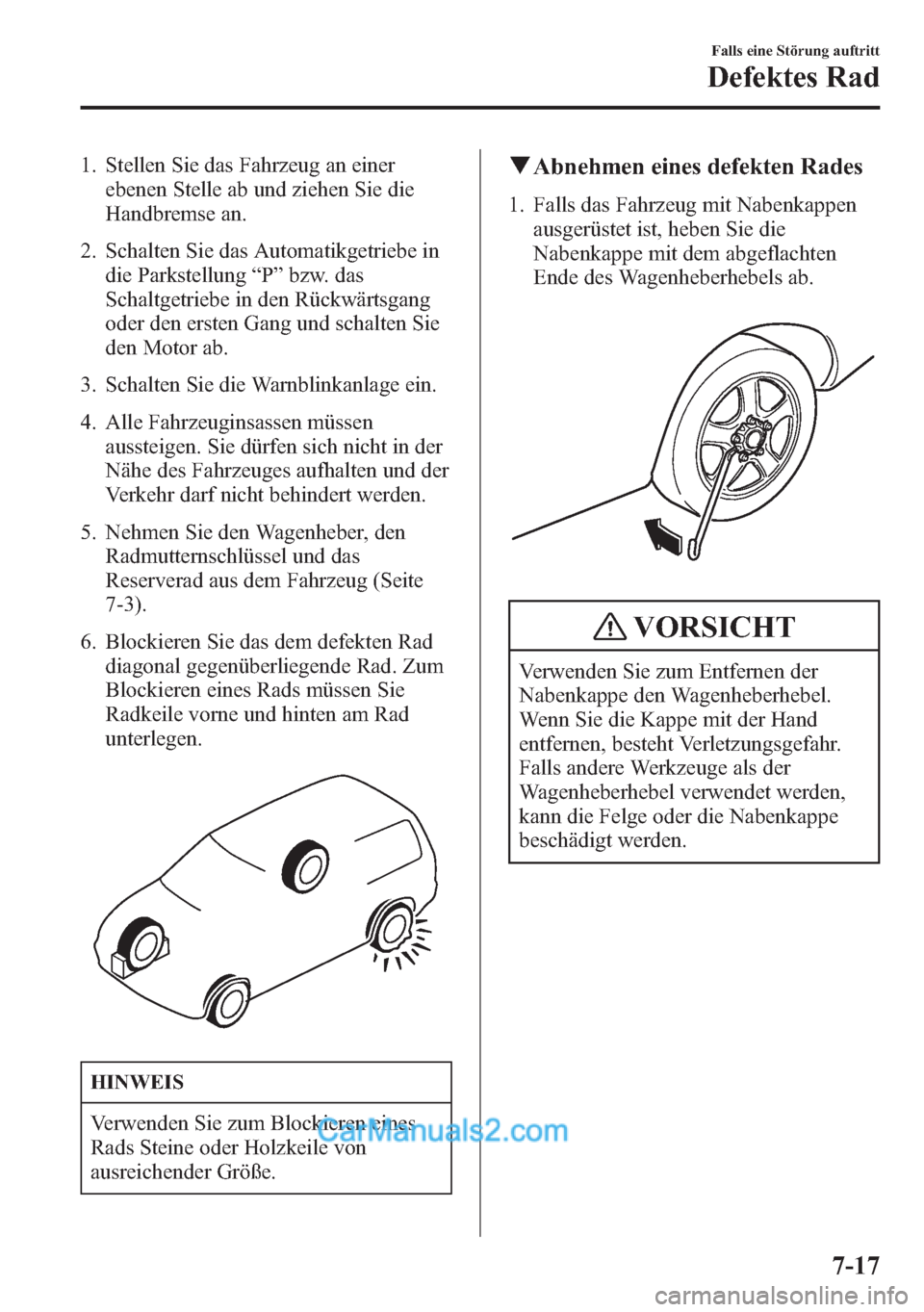

1. Stellen Sie das Fahrzeug an einer
ebenen Stelle ab und ziehen Sie die
Handbremse an.
2. Schalten Sie das Automatikgetriebe in
die Parkstellung“P”bzw. das
Schaltgetriebe in den Rückwärtsgang
oder den ersten Gang und schalten Sie
den Motor ab.
3. Schalten Sie die Warnblinkanlage ein.
4. Alle Fahrzeuginsassen müssen
aussteigen. Sie dürfen sich nicht in der
Nähe des Fahrzeuges aufhalten und der
Verkehr darf nicht behindert werden.
5. Nehmen Sie den Wagenheber, den
Radmutternschlüssel und das
Reserverad aus dem Fahrzeug (Seite
7-3).
6. Blockieren Sie das dem defekten Rad
diagonal gegenüberliegende Rad. Zum
Blockieren eines Rads müssen Sie
Radkeile vorne und hinten am Rad
unterlegen.
HINWEIS
Verwenden Sie zum Blockieren eines
Rads Steine oder Holzkeile von
ausreichender Größe.
qAbnehmen eines defekten Rades
1. Falls das Fahrzeug mit Nabenkappen
ausgerüstet ist, heben Sie die
Nabenkappe mit dem abgeflachten
Ende des Wagenheberhebels ab.
VORSICHT
Verwenden Sie zum Entfernen der
Nabenkappe den Wagenheberhebel.
Wenn Sie die Kappe mit der Hand
entfernen, besteht Verletzungsgefahr.
Falls andere Werkzeuge als der
Wagenheberhebel verwendet werden,
kann die Felge oder die Nabenkappe
beschädigt werden.
Falls eine Störung auftritt
Defektes Rad
7-17

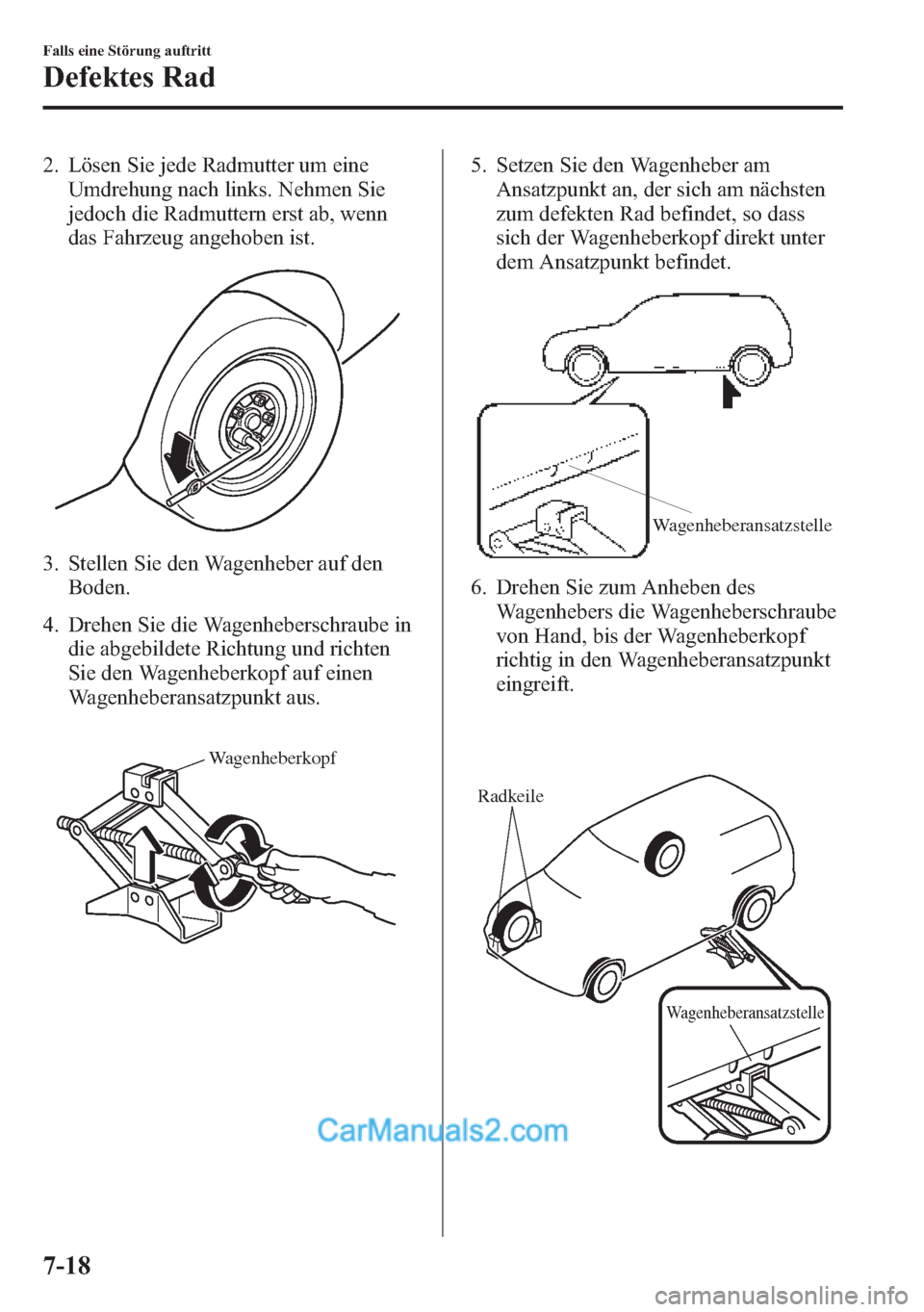

2. Lösen Sie jede Radmutter um eine
Umdrehung nach links. Nehmen Sie
jedoch die Radmuttern erst ab, wenn
das Fahrzeug angehoben ist.
3. Stellen Sie den Wagenheber auf den
Boden.
4. Drehen Sie die Wagenheberschraube in
die abgebildete Richtung und richten
Sie den Wagenheberkopf auf einen
Wagenheberansatzpunkt aus.
Wagenheberkopf
5. Setzen Sie den Wagenheber am
Ansatzpunkt an, der sich am nächsten
zum defekten Rad befindet, so dass
sich der Wagenheberkopf direkt unter
dem Ansatzpunkt befindet.
Wagenheberansatzstelle
6. Drehen Sie zum Anheben des
Wagenhebers die Wagenheberschraube
von Hand, bis der Wagenheberkopf
richtig in den Wagenheberansatzpunkt
eingreift.
Radkeile
Wagenheberansatzstelle
7-18
Falls eine Störung auftritt
Defektes Rad

WARNUNG

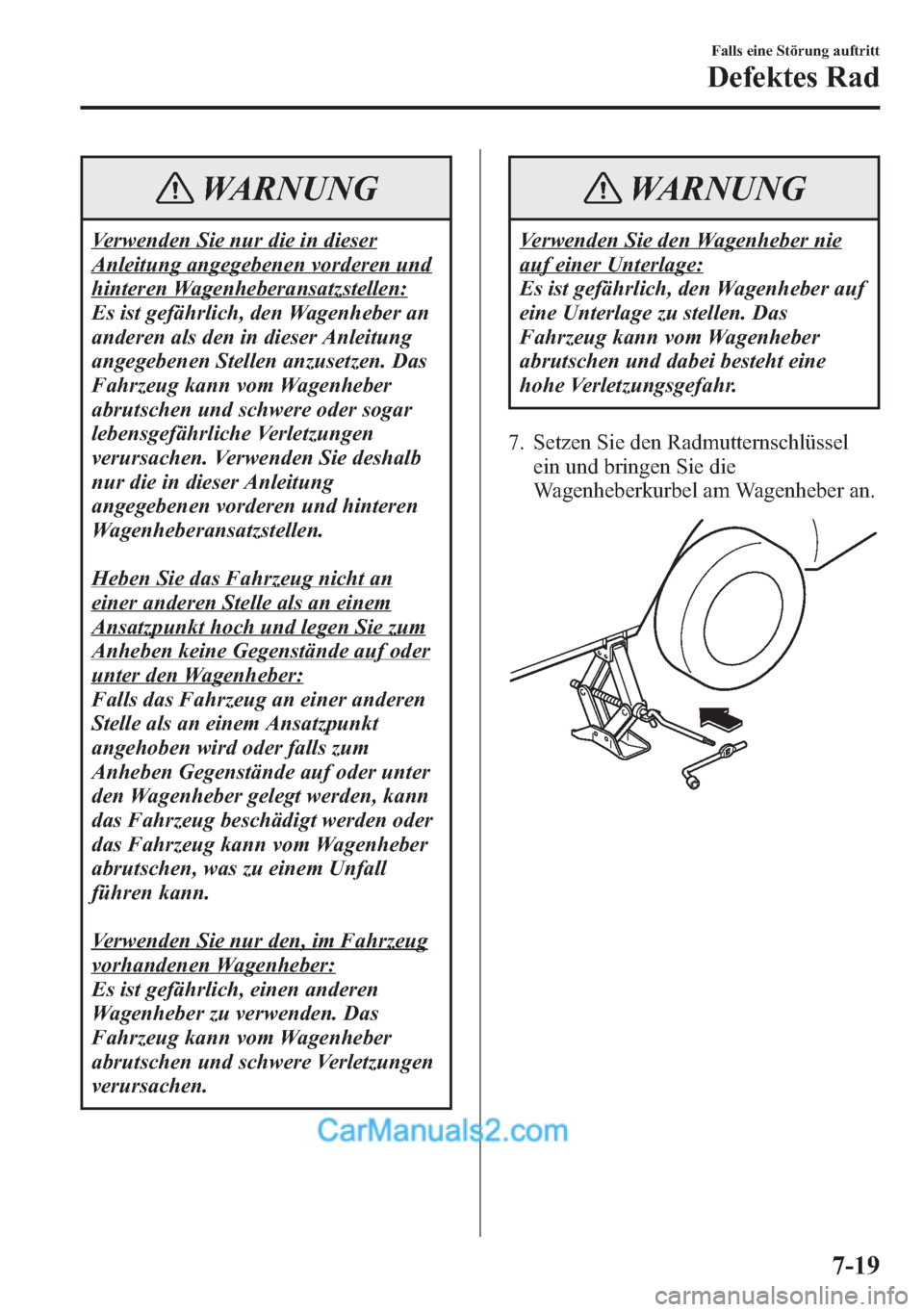

Verwenden Sie nur die in dieser
Anleitung angegebenen vorderen und
hinteren Wagenheberansatzstellen:
Es ist gefährlich, den Wagenheber an
anderen als den in dieser Anleitung
angegebenen Stellen anzusetzen. Das
Fahrzeug kann vom Wagenheber
abrutschen und schwere oder sogar
lebensgefährliche Verletzungen
verursachen. Verwenden Sie deshalb
nur die in dieser Anleitung
angegebenen vorderen und hinteren
Wagenheberansatzstellen.
Heben Sie das Fahrzeug nicht an
einer anderen Stelle als an einem
Ansatzpunkt hoch und legen Sie zum
Anheben keine Gegenstände auf oder
unter den Wagenheber:
Falls das Fahrzeug an einer anderen
Stelle als an einem Ansatzpunkt
angehoben wird oder falls zum
Anheben Gegenstände auf oder unter
den Wagenheber gelegt werden, kann
das Fahrzeug beschädigt werden oder
das Fahrzeug kann vom Wagenheber
abrutschen, was zu einem Unfall
führen kann.
Verwenden Sie nur den, im Fahrzeug
vorhandenen Wagenheber:
Es ist gefährlich, einen anderen
Wagenheber zu verwenden. Das
Fahrzeug kann vom Wagenheber
abrutschen und schwere Verletzungen
verursachen.
WARNUNG
Verwenden Sie den Wagenheber nie
auf einer Unterlage:
Es ist gefährlich, den Wagenheber auf
eine Unterlage zu stellen. Das
Fahrzeug kann vom Wagenheber
abrutschen und dabei besteht eine
hohe Verletzungsgefahr.
7. Setzen Sie den Radmutternschlüssel
ein und bringen Sie die
Wagenheberkurbel am Wagenheber an.
Falls eine Störung auftritt
Defektes Rad
7-19

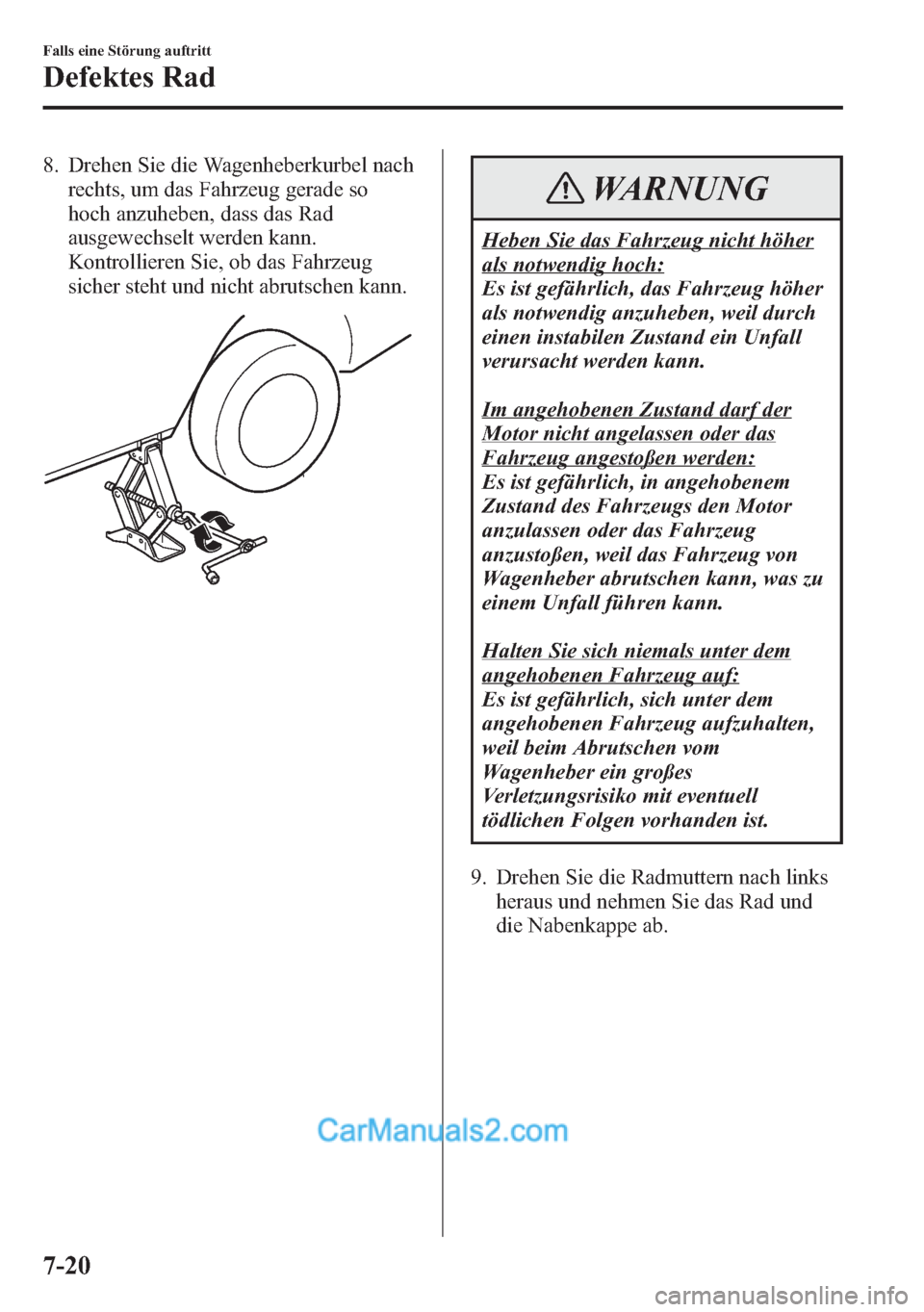

8. Drehen Sie die Wagenheberkurbel nach
rechts, um das Fahrzeug gerade so
hoch anzuheben, dass das Rad
ausgewechselt werden kann.
Kontrollieren Sie, ob das Fahrzeug
sicher steht und nicht abrutschen kann.
WARNUNG
Heben Sie das Fahrzeug nicht höher
als notwendig hoch:
Es ist gefährlich, das Fahrzeug höher
als notwendig anzuheben, weil durch
einen instabilen Zustand ein Unfall
verursacht werden kann.
Im angehobenen Zustand darf der
Motor nicht angelassen oder das
Fahrzeug angestoßen werden:
Es ist gefährlich, in angehobenem
Zustand des Fahrzeugs den Motor
anzulassen oder das Fahrzeug
anzustoßen, weil das Fahrzeug von
Wagenheber abrutschen kann, was zu
einem Unfall führen kann.
Halten Sie sich niemals unter dem
angehobenen Fahrzeug auf:
Es ist gefährlich, sich unter dem
angehobenen Fahrzeug aufzuhalten,
weil beim Abrutschen vom
Wagenheber ein großes
Verletzungsrisiko mit eventuell
tödlichen Folgen vorhanden ist.
9. Drehen Sie die Radmuttern nach links
heraus und nehmen Sie das Rad und
die Nabenkappe ab.
7-20
Falls eine Störung auftritt
Defektes Rad

qMontieren des Reserverads

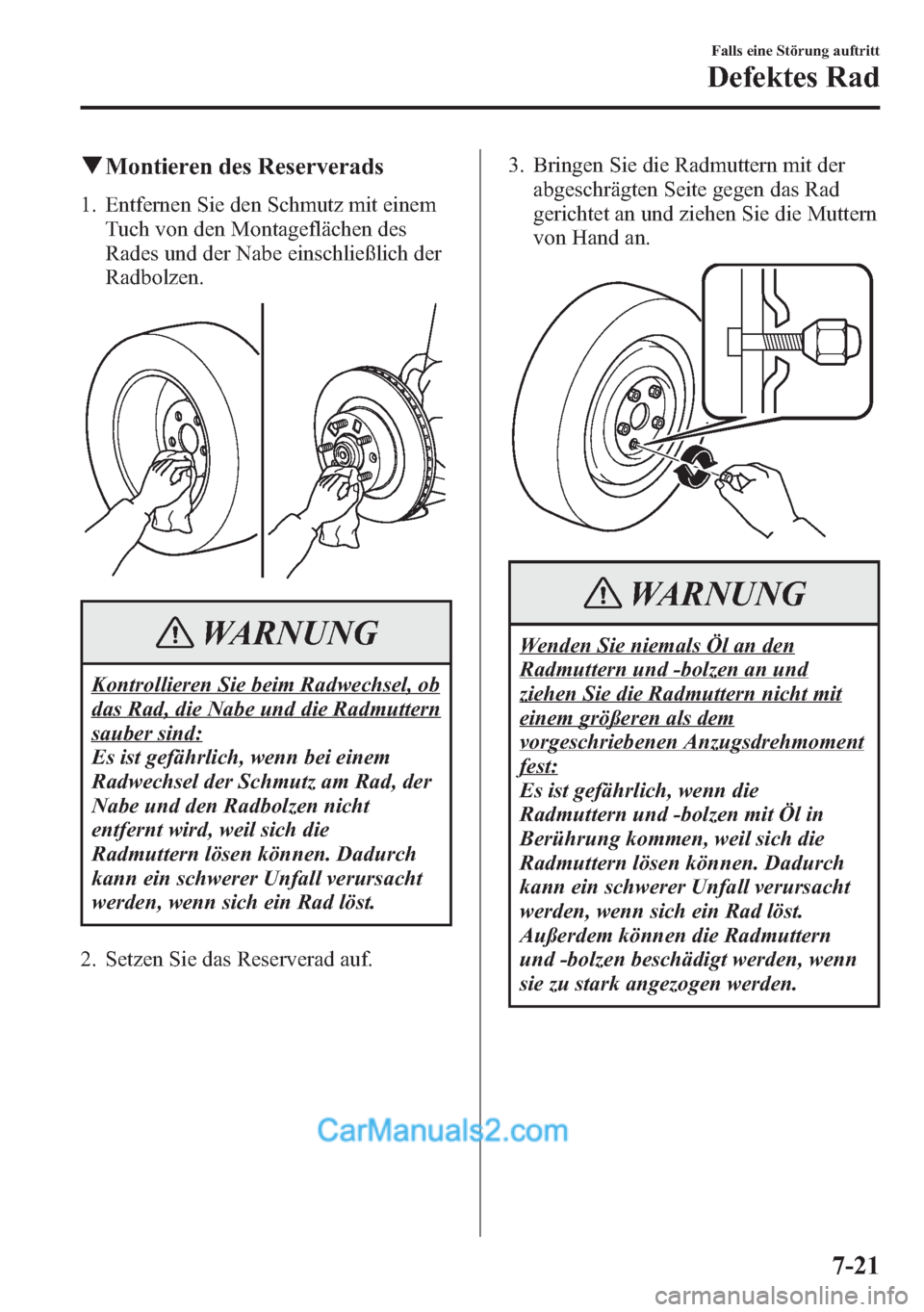

1. Entfernen Sie den Schmutz mit einem
Tuch von den Montageflächen des
Rades und der Nabe einschließlich der
Radbolzen.
WARNUNG
Kontrollieren Sie beim Radwechsel, ob
das Rad, die Nabe und die Radmuttern
sauber sind:
Es ist gefährlich, wenn bei einem
Radwechsel der Schmutz am Rad, der
Nabe und den Radbolzen nicht
entfernt wird, weil sich die
Radmuttern lösen können. Dadurch
kann ein schwerer Unfall verursacht
werden, wenn sich ein Rad löst.
2. Setzen Sie das Reserverad auf.3. Bringen Sie die Radmuttern mit der
abgeschrägten Seite gegen das Rad
gerichtet an und ziehen Sie die Muttern
von Hand an.
WARNUNG
Wenden Sie niemals Öl an den
Radmuttern und -bolzen an und
ziehen Sie die Radmuttern nicht mit
einem größeren als dem
vorgeschriebenen Anzugsdrehmoment
fest:
Es ist gefährlich, wenn die
Radmuttern und -bolzen mit Öl in
Berührung kommen, weil sich die
Radmuttern lösen können. Dadurch
kann ein schwerer Unfall verursacht
werden, wenn sich ein Rad löst.
Außerdem können die Radmuttern
und -bolzen beschädigt werden, wenn
sie zu stark angezogen werden.
Falls eine Störung auftritt
Defektes Rad
7-21

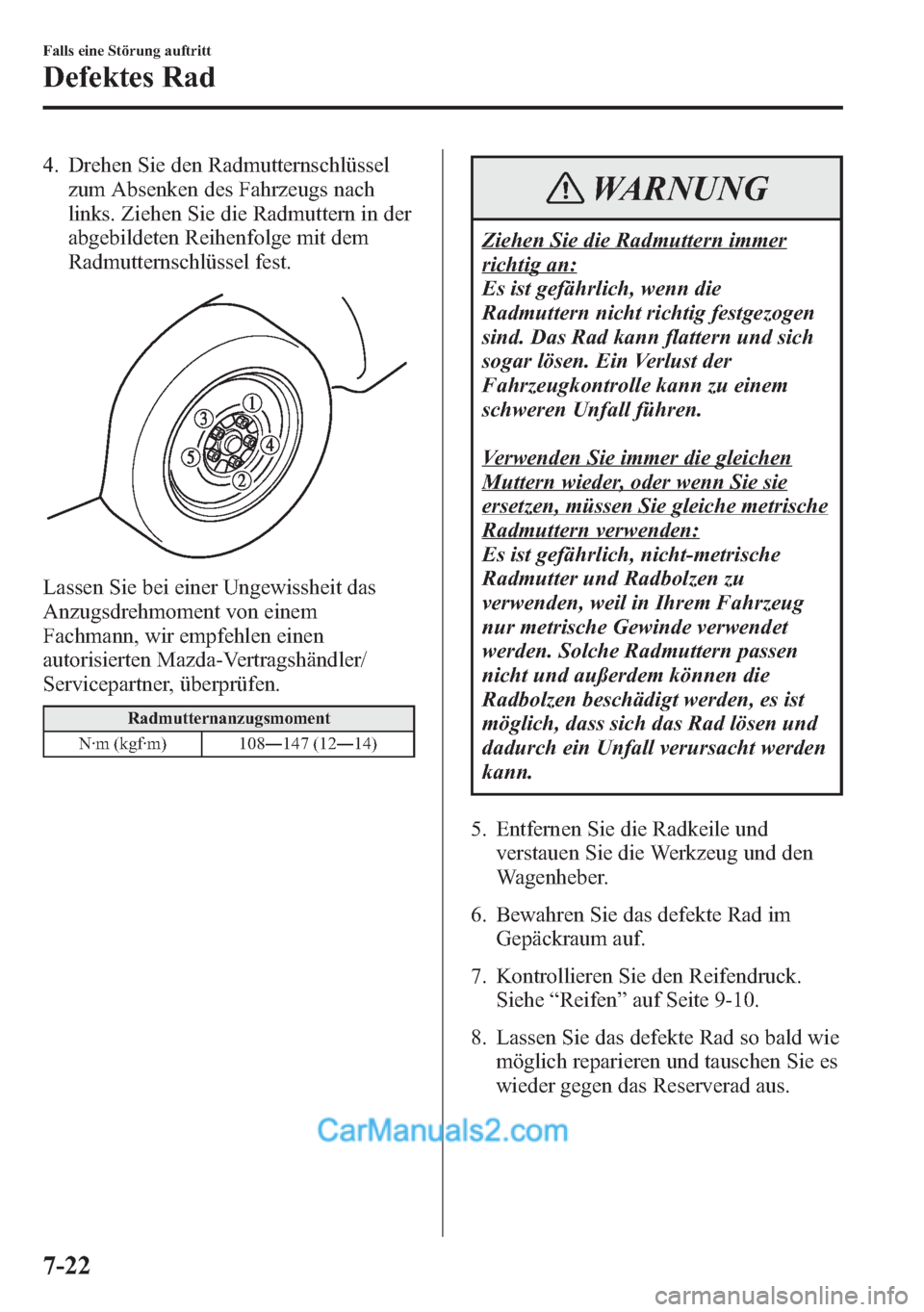

4. Drehen Sie den Radmutternschlüssel
zum Absenken des Fahrzeugs nach
links. Ziehen Sie die Radmuttern in der
abgebildeten Reihenfolge mit dem
Radmutternschlüssel fest.
Lassen Sie bei einer Ungewissheit das
Anzugsdrehmoment von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
Radmutternanzugsmoment
N·m (kgf·m) 108―147 (12―14)
WARNUNG
Ziehen Sie die Radmuttern immer
richtig an:
Es ist gefährlich, wenn die
Radmuttern nicht richtig festgezogen
sind. Das Rad kann flattern und sich
sogar lösen. Ein Verlust der
Fahrzeugkontrolle kann zu einem
schweren Unfall führen.
Verwenden Sie immer die gleichen
Muttern wieder, oder wenn Sie sie
ersetzen, müssen Sie gleiche metrische
Radmuttern verwenden:
Es ist gefährlich, nicht-metrische
Radmutter und Radbolzen zu
verwenden, weil in Ihrem Fahrzeug
nur metrische Gewinde verwendet
werden. Solche Radmuttern passen
nicht und außerdem können die
Radbolzen beschädigt werden, es ist
möglich, dass sich das Rad lösen und
dadurch ein Unfall verursacht werden
kann.
5. Entfernen Sie die Radkeile und
verstauen Sie die Werkzeug und den
Wagenheber.
6. Bewahren Sie das defekte Rad im
Gepäckraum auf.
7. Kontrollieren Sie den Reifendruck.
Siehe“Reifen”auf Seite 9-10.
8. Lassen Sie das defekte Rad so bald wie
möglich reparieren und tauschen Sie es
wieder gegen das Reserverad aus.
7-22
Falls eine Störung auftritt
Defektes Rad

WARNUNG

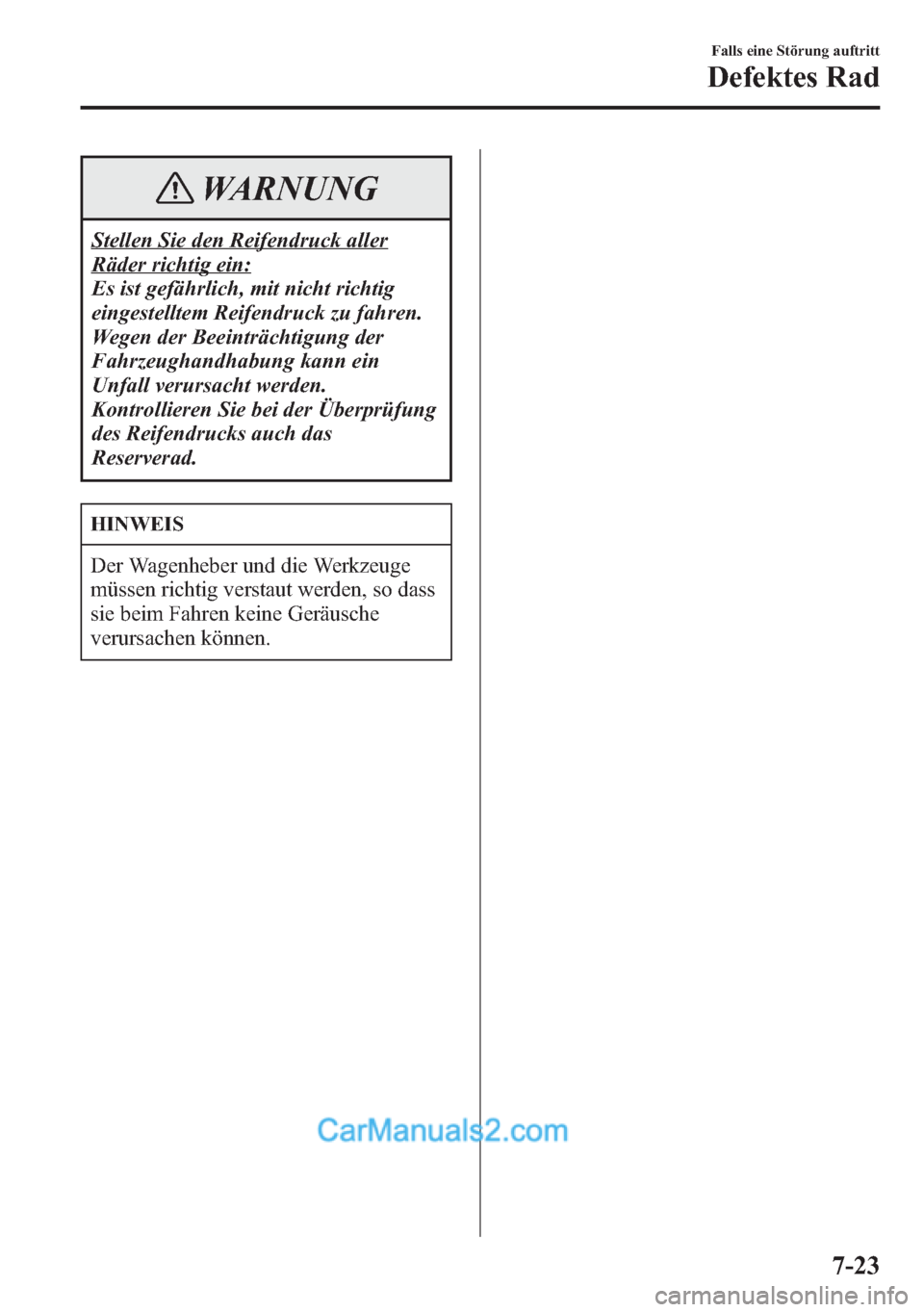

Stellen Sie den Reifendruck aller
Räder richtig ein:
Es ist gefährlich, mit nicht richtig
eingestelltem Reifendruck zu fahren.
Wegen der Beeinträchtigung der
Fahrzeughandhabung kann ein
Unfall verursacht werden.
Kontrollieren Sie bei der Überprüfung
des Reifendrucks auch das
Reserverad.
HINWEIS
Der Wagenheber und die Werkzeuge
müssen richtig verstaut werden, so dass
sie beim Fahren keine Geräusche
verursachen können.
Falls eine Störung auftritt
Defektes Rad
