2015 MAZDA MODEL CX-5 Betriebsanleitung (in German)

3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
qDefrosten der Windschutzscheibe
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
3. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
4. Schalten Sie die Klimaanlage ein,
wenn Sie die Luft gleichzeitig auch
entfeuchten wollen.
WARNUNG
Entfernen Sie den Beschlag auf der
Windschutzscheibe nicht mit der
Positionund wenn der
Temperaturregler auf kalt gestellt ist:
Es ist gefährlich, wenn bei der
Verwendung der Position
mit dem
Temperaturregler eine niedrige
Temperatur eingestellt ist, weil sich die
Windschutzscheibe von außen
beschlagen kann. Dadurch kann die
Sicht beeinträchtigt werden, was zu
einem schweren Unfall führen kann.
Stellen Sie mit dem Temperaturregler
eine hohe Temperatur ein, wenn Sie
die Position
verwenden.
HINWEIS
lSchalten Sie für maximale
Defrosterwirkung die Klimaanlage
ein, stellen Sie mit dem
Temperaturregler eine sehr hohe
Temperatur ein und drehen Sie den
Gebläseschalter vollständig nach
rechts.
lWenn Sie wärmere Luft in den
Fußraum leiten wollen, stellen Sie
den Luftstromschalter in die Position
.
lIn der Positionwird automatisch
die Frischluftposition eingestellt. Der
Frischluft/Umluftschalter lässt sich
nicht in die Umluftposition
einstellen.
qEntfeuchten (mit Klimaanlage)
Bei kaltem Wetter können Sie die
Windschutz- und die Seitenscheiben mit
Hilfe der Klimaanlage von Beschlag
freihalten.
1. Stellen Sie den Luftstromschalter in die
gewünschte Stellung.
2. Stellen Sie den Frischluft/
Umluftschalter in die Frischluftposition
(Kontrollleuchte ausgeschaltet).
3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. Schalten Sie die Klimaanlage durch
Drücken des A/C-Schalters ein.
5-8
Fahrzeuginnenraum
Klimaanlage

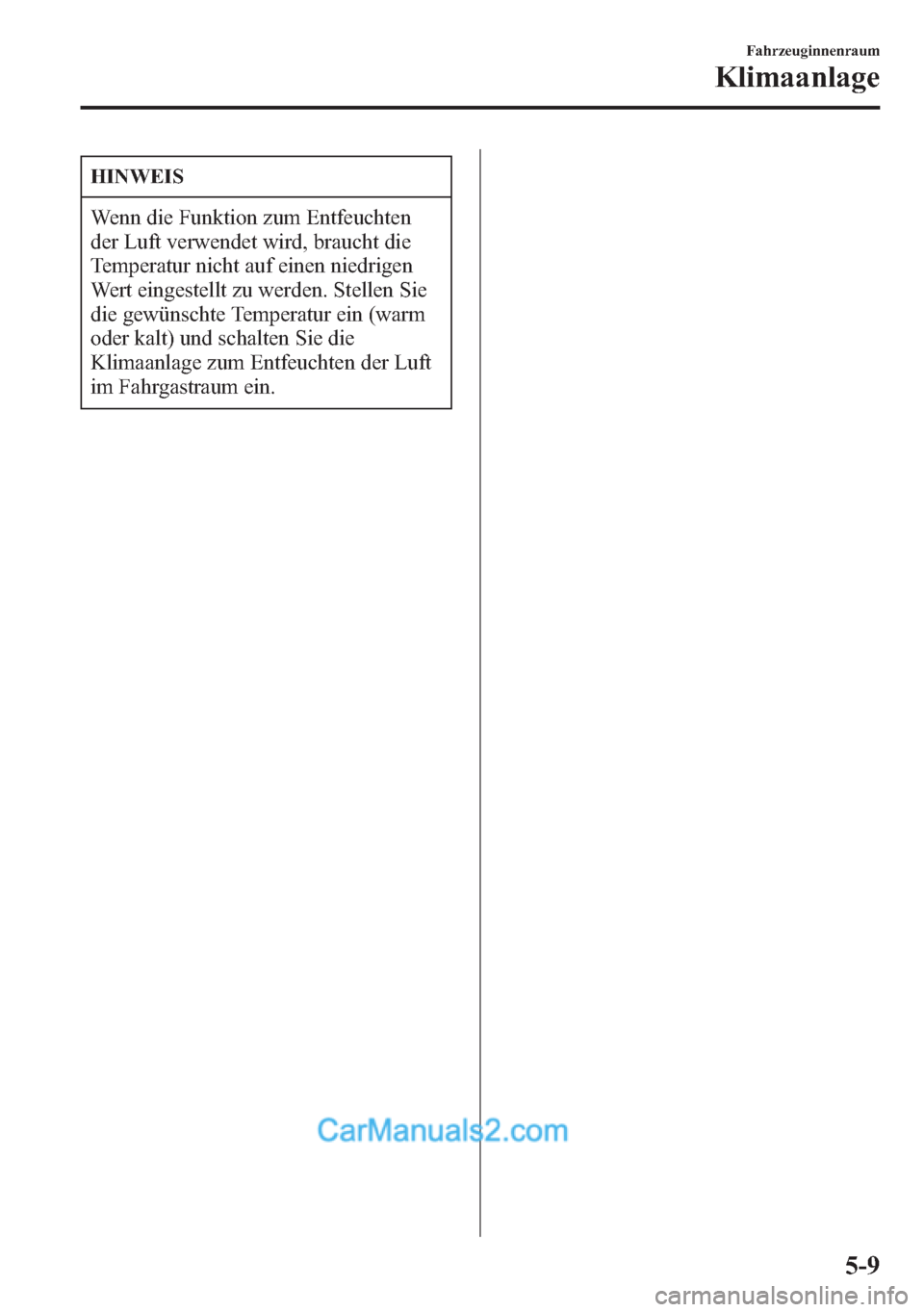

HINWEIS
Wenn die Funktion zum Entfeuchten
der Luft verwendet wird, braucht die
Temperatur nicht auf einen niedrigen
Wert eingestellt zu werden. Stellen Sie
die gewünschte Temperatur ein (warm
oder kalt) und schalten Sie die
Klimaanlage zum Entfeuchten der Luft
im Fahrgastraum ein.
Fahrzeuginnenraum
Klimaanlage
5-9

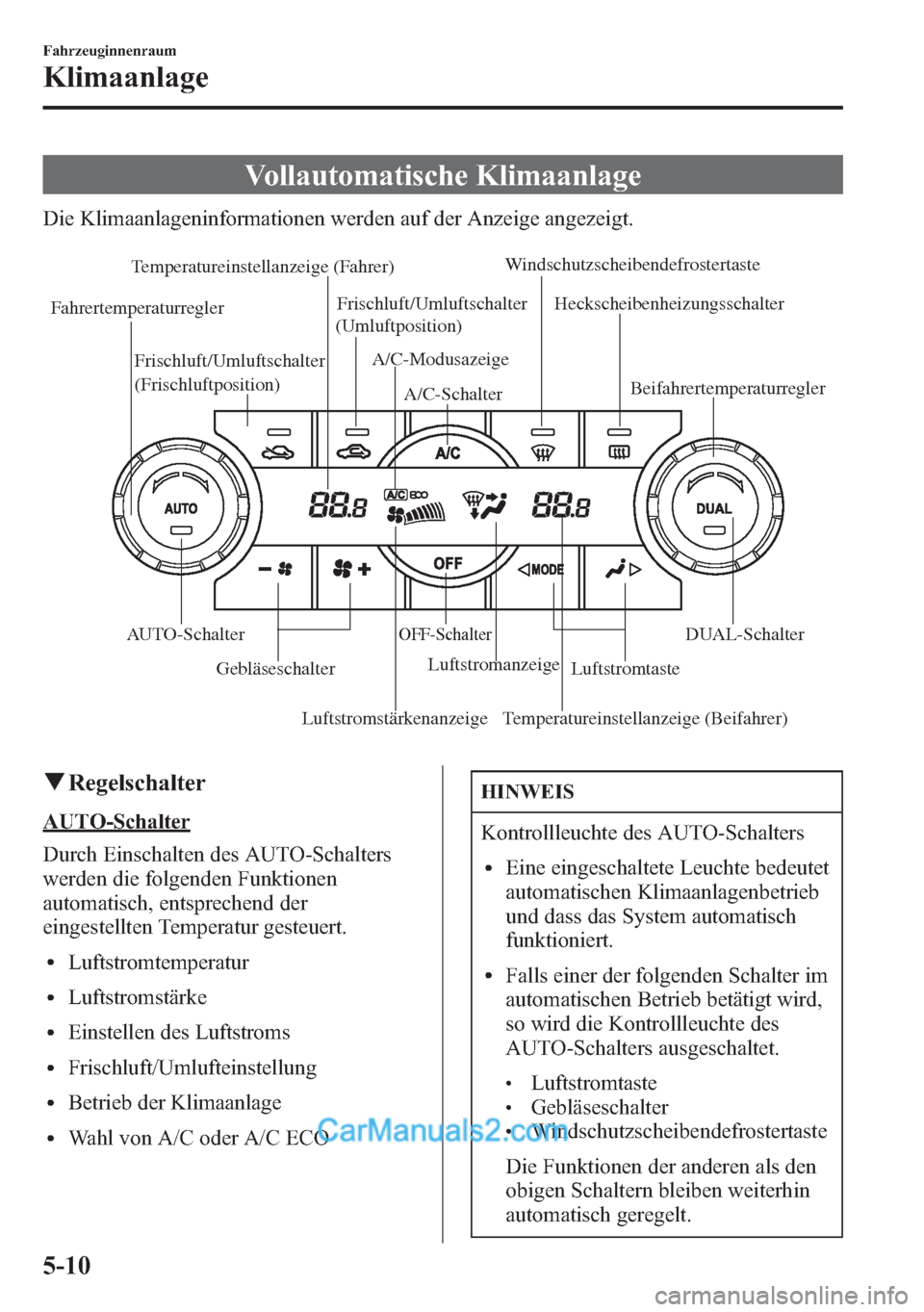

Vollautomatische Klimaanlage
Die Klimaanlageninformationen werden auf der Anzeige angezeigt.
Luftstromstärkenanzeige Temperatureinstellanzeige (Fahrer)
Luftstromanzeige A/C-Modusazeige
Temperatureinstellanzeige (Beifahrer)
Frischluft/Umluftschalter
(Umluftposition)
Frischluft/Umluftschalter
(Frischluftposition) Fahrertemperaturregler
AUTO-Schalter
Luftstromtaste Gebläseschalter
OFF-Schalter
Windschutzscheibendefrostertaste
Heckscheibenheizungsschalter
Beifahrertemperaturregler
DUAL-Schalter A/C-Schalter
qRegelschalter
AUTO-Schalter
Durch Einschalten des AUTO-Schalters
werden die folgenden Funktionen
automatisch, entsprechend der
eingestellten Temperatur gesteuert.
lLuftstromtemperatur
lLuftstromstärke
lEinstellen des Luftstroms
lFrischluft/Umlufteinstellung
lBetrieb der Klimaanlage
lWahl von A/C oder A/C ECO
HINWEIS
Kontrollleuchte des AUTO-Schalters
lEine eingeschaltete Leuchte bedeutet
automatischen Klimaanlagenbetrieb
und dass das System automatisch
funktioniert.
lFalls einer der folgenden Schalter im
automatischen Betrieb betätigt wird,
so wird die Kontrollleuchte des
AUTO-Schalters ausgeschaltet.
lLuftstromtastelGebläseschalterlWindschutzscheibendefrostertaste
Die Funktionen der anderen als den
obigen Schaltern bleiben weiterhin
automatisch geregelt.
5-10
Fahrzeuginnenraum
Klimaanlage

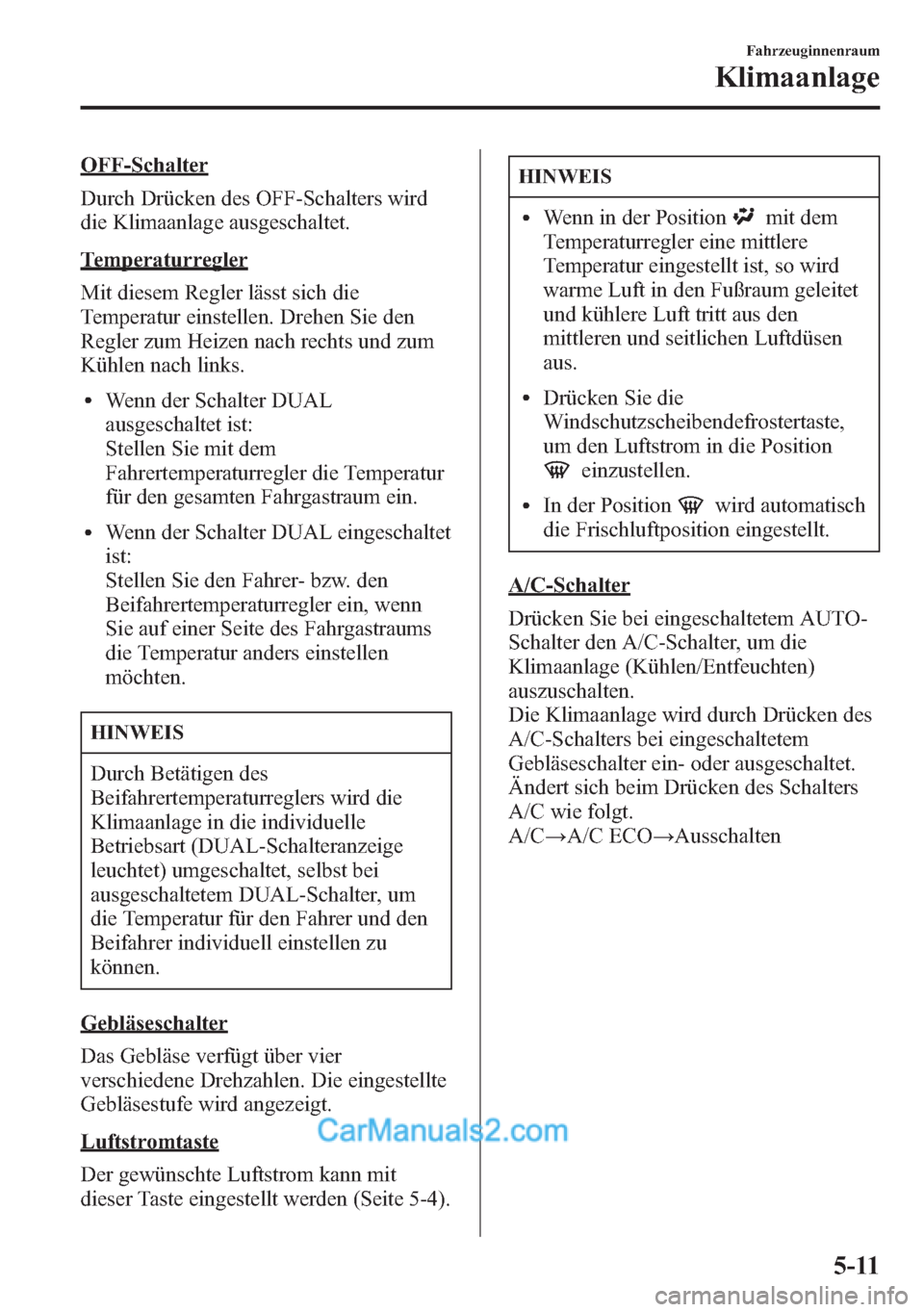

OFF-Schalter
Durch Drücken des OFF-Schalters wird
die Klimaanlage ausgeschaltet.
Temperaturregler
Mit diesem Regler lässt sich die
Temperatur einstellen. Drehen Sie den
Regler zum Heizen nach rechts und zum
Kühlen nach links.
lWenn der Schalter DUAL
ausgeschaltet ist:
Stellen Sie mit dem
Fahrertemperaturregler die Temperatur
für den gesamten Fahrgastraum ein.
lWenn der Schalter DUAL eingeschaltet
ist:
Stellen Sie den Fahrer- bzw. den
Beifahrertemperaturregler ein, wenn
Sie auf einer Seite des Fahrgastraums
die Temperatur anders einstellen
möchten.
HINWEIS
Durch Betätigen des
Beifahrertemperaturreglers wird die
Klimaanlage in die individuelle
Betriebsart (DUAL-Schalteranzeige
leuchtet) umgeschaltet, selbst bei
ausgeschaltetem DUAL-Schalter, um
die Temperatur für den Fahrer und den
Beifahrer individuell einstellen zu
können.
Gebläseschalter
Das Gebläse verfügt über vier
verschiedene Drehzahlen. Die eingestellte
Gebläsestufe wird angezeigt.
Luftstromtaste
Der gewünschte Luftstrom kann mit
dieser Taste eingestellt werden (Seite 5-4).
HINWEIS
lWenn in der Positionmit dem
Temperaturregler eine mittlere
Temperatur eingestellt ist, so wird
warme Luft in den Fußraum geleitet
und kühlere Luft tritt aus den
mittleren und seitlichen Luftdüsen
aus.
lDrücken Sie die
Windschutzscheibendefrostertaste,
um den Luftstrom in die Position
einzustellen.
lIn der Positionwird automatisch
die Frischluftposition eingestellt.
A/C-Schalter
Drücken Sie bei eingeschaltetem AUTO-
Schalter den A/C-Schalter, um die
Klimaanlage (Kühlen/Entfeuchten)
auszuschalten.
Die Klimaanlage wird durch Drücken des
A/C-Schalters bei eingeschaltetem
Gebläseschalter ein- oder ausgeschaltet.
Ändert sich beim Drücken des Schalters
A/C wie folgt.
A/C→A/C ECO→Ausschalten
Fahrzeuginnenraum
Klimaanlage
5-11

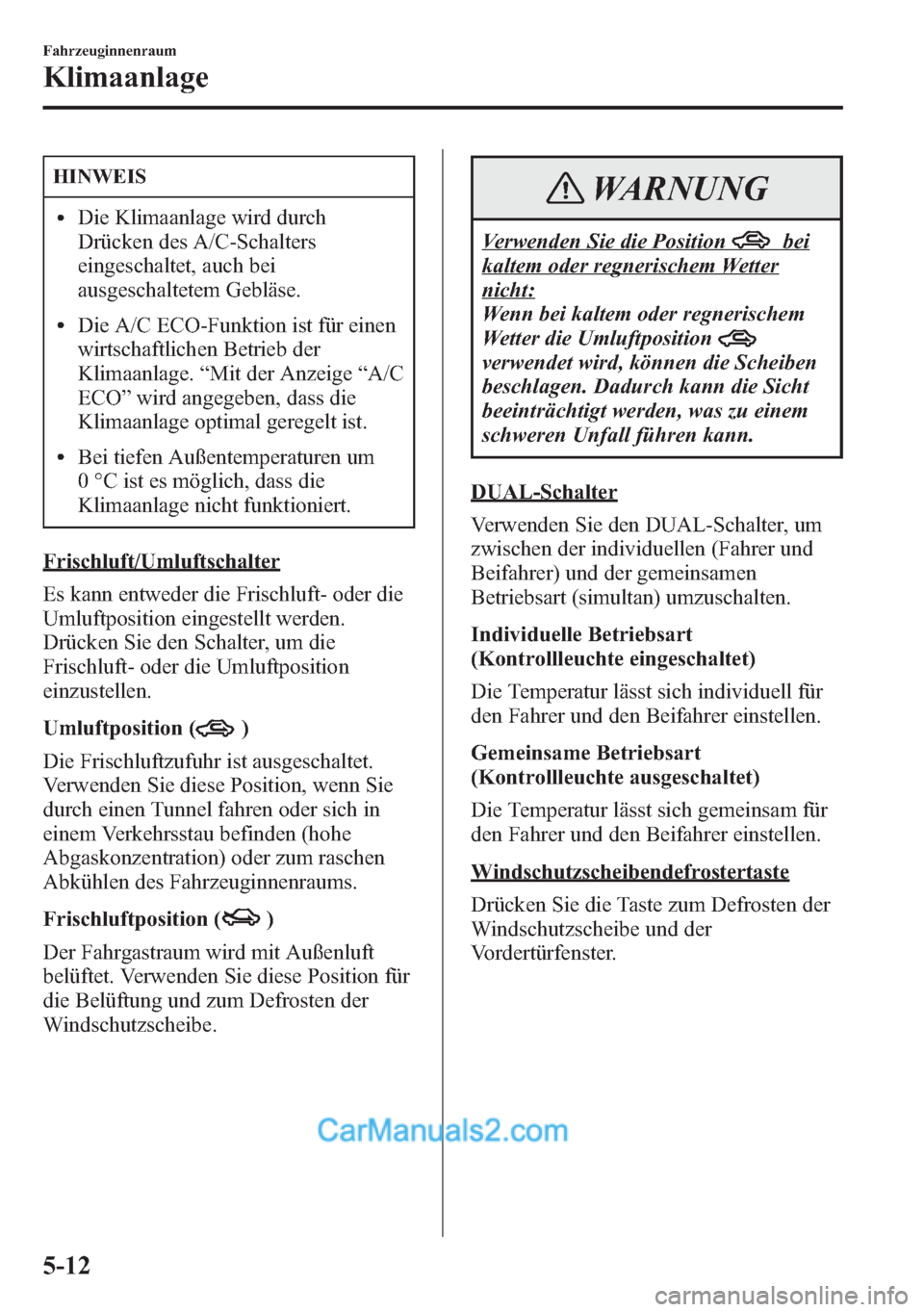

HINWEIS
lDie Klimaanlage wird durch
Drücken des A/C-Schalters
eingeschaltet, auch bei
ausgeschaltetem Gebläse.
lDie A/C ECO-Funktion ist für einen
wirtschaftlichen Betrieb der
Klimaanlage.“Mit der Anzeige“A/C
ECO”wird angegeben, dass die
Klimaanlage optimal geregelt ist.
lBei tiefen Außentemperaturen um
0 °C ist es möglich, dass die
Klimaanlage nicht funktioniert.
Frischluft/Umluftschalter
Es kann entweder die Frischluft- oder die
Umluftposition eingestellt werden.
Drücken Sie den Schalter, um die
Frischluft- oder die Umluftposition
einzustellen.
Umluftposition (
)
Die Frischluftzufuhr ist ausgeschaltet.
Verwenden Sie diese Position, wenn Sie
durch einen Tunnel fahren oder sich in
einem Verkehrsstau befinden (hohe
Abgaskonzentration) oder zum raschen
Abkühlen des Fahrzeuginnenraums.
Frischluftposition (
)
Der Fahrgastraum wird mit Außenluft
belüftet. Verwenden Sie diese Position für
die Belüftung und zum Defrosten der
Windschutzscheibe.
WARNUNG
Verwenden Sie die Positionbei
kaltem oder regnerischem Wetter
nicht:
Wenn bei kaltem oder regnerischem
Wetter die Umluftposition
verwendet wird, können die Scheiben
beschlagen. Dadurch kann die Sicht
beeinträchtigt werden, was zu einem
schweren Unfall führen kann.
DUAL-Schalter
Verwenden Sie den DUAL-Schalter, um
zwischen der individuellen (Fahrer und
Beifahrer) und der gemeinsamen
Betriebsart (simultan) umzuschalten.
Individuelle Betriebsart
(Kontrollleuchte eingeschaltet)
Die Temperatur lässt sich individuell für
den Fahrer und den Beifahrer einstellen.
Gemeinsame Betriebsart
(Kontrollleuchte ausgeschaltet)
Die Temperatur lässt sich gemeinsam für
den Fahrer und den Beifahrer einstellen.
Windschutzscheibendefrostertaste
Drücken Sie die Taste zum Defrosten der
Windschutzscheibe und der
Vordertürfenster.
5-12
Fahrzeuginnenraum
Klimaanlage

qAutomatische Klimaanlage
1. Drücken Sie den AUTO-Schalter. Die
Frischluft/Umluft-Betriebsart, der
Luftstrom und die Luftstromstärke
werden automatisch geregelt.
2. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
Drücken Sie den DUAL-Schalter oder
drehen Sie den
Beifahrertemperaturregler, um die
Temperatur für den Fahrer und den
Beifahrer individuell einzustellen.
Mit dem OFF-Schalter können Sie das
System wieder ausschalten.
HINWEIS
lDas Einstellen der höchsten oder der
tiefsten Temperatur bewirkt nicht,
dass die gewünschte Lufttemperatur
schneller erreicht wird.
lBeim Einstellen der Heizung wird
der Luftstrom gedrosselt, bis die Luft
angewärmt ist, so dass keine kalte
Luft aus den Düsen geblasen wird.
l(Modell für Europa)
Stellen Sie die Innenraumtemperatur
für das Wohlbefinden auf ungefähr
“22,0”. Ändern Sie die
Temperatureinstellung bei Bedarf.
(Außer Modell für Europa)
Stellen Sie die Innenraumtemperatur
für das Wohlbefinden auf ungefähr
“25,0”. Ändern Sie die
Temperatureinstellung bei Bedarf.
qDefrosten der Windschutzscheibe
Drücken Sie die
Windschutzscheibendefrostertaste.
In dieser Position wird die
Frischluftposition automatisch eingestellt
und die Klimaanlage wird automatisch
eingeschaltet. Ein Luftstrom von
entfeuchteter Luft wird gegen die
Windschutzscheibe und die Seitenfenster
geblasen (Seite 5-4). Der Luftstrom wird
erhöht.
WARNUNG
Stellen Sie zum Defrosten mit dem
Temperaturregler eine hohe
Temperatur ein (Position):
Es ist gefährlich, wenn bei der
Verwendung der Position
mit dem
Temperaturregler eine niedrige
Temperatur eingestellt ist, weil sich die
Windschutzscheibe von außen
beschlagen kann. Dadurch kann die
Sicht beeinträchtigt werden, was zu
einem schweren Unfall führen kann.
HINWEIS
Stellen Sie mit dem Temperaturregler
zum Erhöhen der Defrosterwirkung
eine höhere Temperatur ein.
Fahrzeuginnenraum
Klimaanlage
5-13

qSonnenlicht/Temperaturfühler
Für den vollautomatischen
Klimaanlagenbetrieb werden die Innen-
und Außentemperaturen und der
Sonnenlichteinfall gemessen. Die
Temperatur im Fahrzeuginneren wird
entsprechend eingestellt.
VORSICHT
Die Sensoren dürfen nicht abgedeckt
werden, weil sonst der automatische
Betrieb der Klimaanlage beeinträchtigt
wird.
Sonnenlichtsensor
Innentemperaturfühler
5-14
Fahrzeuginnenraum
Klimaanlage

Antenne
qTy p Aí
Die Antenne ist in der Scheibe integriert.
VORSICHT
Zum Reinigen einer Scheibeninnenseite
mit aufgedruckter Antenne müssen Sie
ein weiches, mit warmem Wasser
angefeuchtetes Tuch verwenden, um
damit die Leiterbahnen der Antenne
sorgfältig abzuwischen.
Die Antenne kann durch die
Verwendung von Reinigungsmitteln
beschädigt werden.
qTy p B
Antenne
Bedienungshinweise für
die Audioanlage
WARNUNG
Stellen Sie die Audioanlage nur bei
stillstehendem Fahrzeug ein:
Stellen Sie die Audioanlage nicht
während der Fahrt ein. Es ist
gefährlich, während der Fahrt
Einstellungen an der Audioanlage
vorzunehmen, weil ein Verlust der
Fahrzeugbeherrschung zu einem
schweren Unfall führen kann.
Wenn am Lenkrad
Bedienungselemente für die
Audioanlage vorhanden sind, sollten
Sie lernen diese blindlings zu
bedienen, damit Sie beim Fahren
möglichst nicht abgelenkt werden.
VORSICHT
Aus Sicherheitsgründen sollte der
Lautstärkepegel so eingestellt werden,
dass Umgebungsgeräusche, wie die
Hupen anderer Fahrzeuge oder die
Sirenen von Notfallfahrzeugen immer
noch wahrnehmbar sind.
Fahrzeuginnenraum
Audioanlage
5-15ínur bestimmte Modelle
