2015 MAZDA MODEL CX-5 Betriebsanleitung (in German)

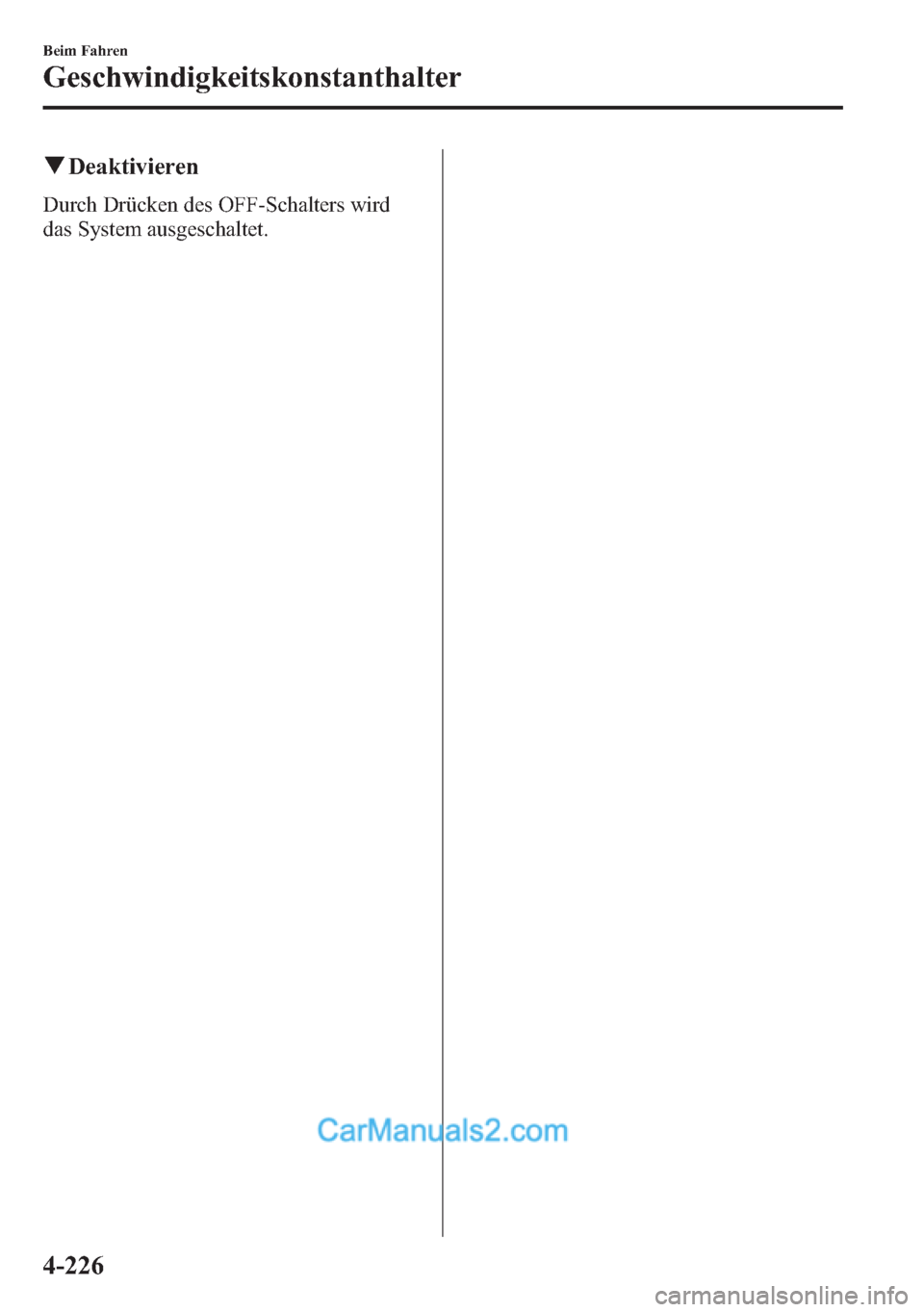

qDeaktivieren
Durch Drücken des OFF-Schalters wird
das System ausgeschaltet.
4-226
Beim Fahren
Geschwindigkeitskonstanthalter

Reifendrucküberwachungssystem
lDas Reifendrucküberwachungssystem (TPMS) erfasst den Reifendruck von allen vier
Reifen. Falls der Reifendruck in einem oder mehreren Reifen zu niedrig ist, wird der
Fahrer durch die Reifendruckwarnleuchte im Armaturenbrett gewarnt (die Warnung
erscheint auch auf der Anzeige des Typ A
*1Armaturenbretts) und ein akustisches Signal
ertönt. Der Reifendruck wird vom System indirekt anhand der Daten von den ABS-
Raddrehzahlsensoren ermittelt.
Für eine richtige Systemfunktion muss das System mit dem vorgeschriebenen
Reifendruck (Wert auf dem Reifendruckschild) initialisiert werden. Führen Sie die
Initialisierung entsprechend dem beschriebenen Vorgehen aus.
*1 Siehe“Ty p A”auf Seite 4-36.
lPrüfen Sie bei Fahrzeugen mit einem Armaturenbrett des Typs A*1den Zustand oder
lassen Sie das Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner entsprechend der Anzeige überprüfen.
*1 Siehe“Ty p A”auf Seite 4-36.
lEine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf Seite 4-36.
Siehe“Reifendruckwarnsignal”auf Seite 7-55.
ABS-Raddrehzahlsensor
Beim Fahren
Reifendrucküberwachungssystem
4-227

VORSICHT
Die einzelnen Reifen, einschließlich Reserverad (falls vorhanden) müssen monatlich bei
kalten Reifen kontrolliert und auf den vom Fahrzeughersteller vorgeschriebenen Druck,
der in den Fahrzeugunterlagen oder auf dem Reifendruckschild angegeben ist, eingestellt
werden. (Falls das Fahrzeug mit Reifen anderer Dimensionen als in den Unterlagen oder
auf dem Reifendruckschild angegeben ausgerüstet ist, müssen Sie den richtigen
Reifendruck für diese Reifen ermitteln.)
Zur erhöhten Sicherheit ist das Fahrzeug mit einem Reifendrucküberwachungssystem
(TPMS) ausgerüstet, ein zu tiefer Druck eines oder mehrerer Reifen wird durch eine
aufleuchtende Warnleuchte angezeigt. Falls die Warnleuchte für zu niedrigen
Reifendruck aufleuchtet, müssen Sie so rasch wie möglich anhalten und die Reifen
kontrollieren und auf den richtigen Reifendruck einstellen. Beim Fahren mit zu
niedrigem Reifendruck können sich die Reifen überhitzen, was zu einem Reifendefekt
führen kann. Bei einem zu niedrigen Reifendruck erhöht sich der
Kraftstoffverbrauch,
vermindert sich die Reifenlebensdauer und außerdem wird die Fahrzeughandhabung und
das Bremsvermögen beeinträchtigt.
Beachten Sie, dass sich mit einem Reifendrucküberwachungssystem (TPMS) eine
richtige Reifenwartung nicht erübrigt. Es gehört zur Verantwortung des Fahrers den
richtigen Reifendruck einzustellen, selbst wenn ein zu niedriger Reifendruck die
Warnleuchte für einen zu niedrigen Reifendruck nicht auszulösen vermag.
Das Fahrzeug ist ebenfalls mit einer Reifendruckkontrollleuchte (TPMS) ausgerüstet, mit
welcher eine Systemstörung angezeigt wird.
Die Reifendruckkontrollleuchte (TPMS) ist mit der Warnleuchte für zu niedrigen
Reifendruck kombiniert. Beim Auftreten einer Störung blinkt die Leuchte für ungefähr
eine Minute und leuchtet danach kontinuierlich. Diese Anzeige erscheint bei jedem
Fahrzeugstart, solange bis die Störung behoben ist. Bei leuchtender Kontrollleuchte kann
ein zu niedriger Reifendruck vom System nicht richtig erfasst werden. Störungen können
verschiedene Ursachen haben, wie die Installation von anderen Reifen oder Rädern für
die eine richtige Funktion des Systems nicht gewährleistet ist. Nach jedem Reifen- oder
Radwechsel muss die Reifendruckkontrollleuchte (TPMS) kontrolliert werden, um
sicherzustellen, dass das Reifendrucküberwachungssystem (TPMS) mit dem
Austauschreifen bzw. Austauschrad richtig funktioniert.
Zur Vermeidung von Fehlanzeigen werden die Daten vor einer Anzeige einer Störung für
kurze Zeit gelesen. Deshalb wird ein rascher Druckabfall oder ein Platzen eines Reifens
nicht unmittelbar angezeigt.
4-228
Beim Fahren
Reifendrucküberwachungssystem

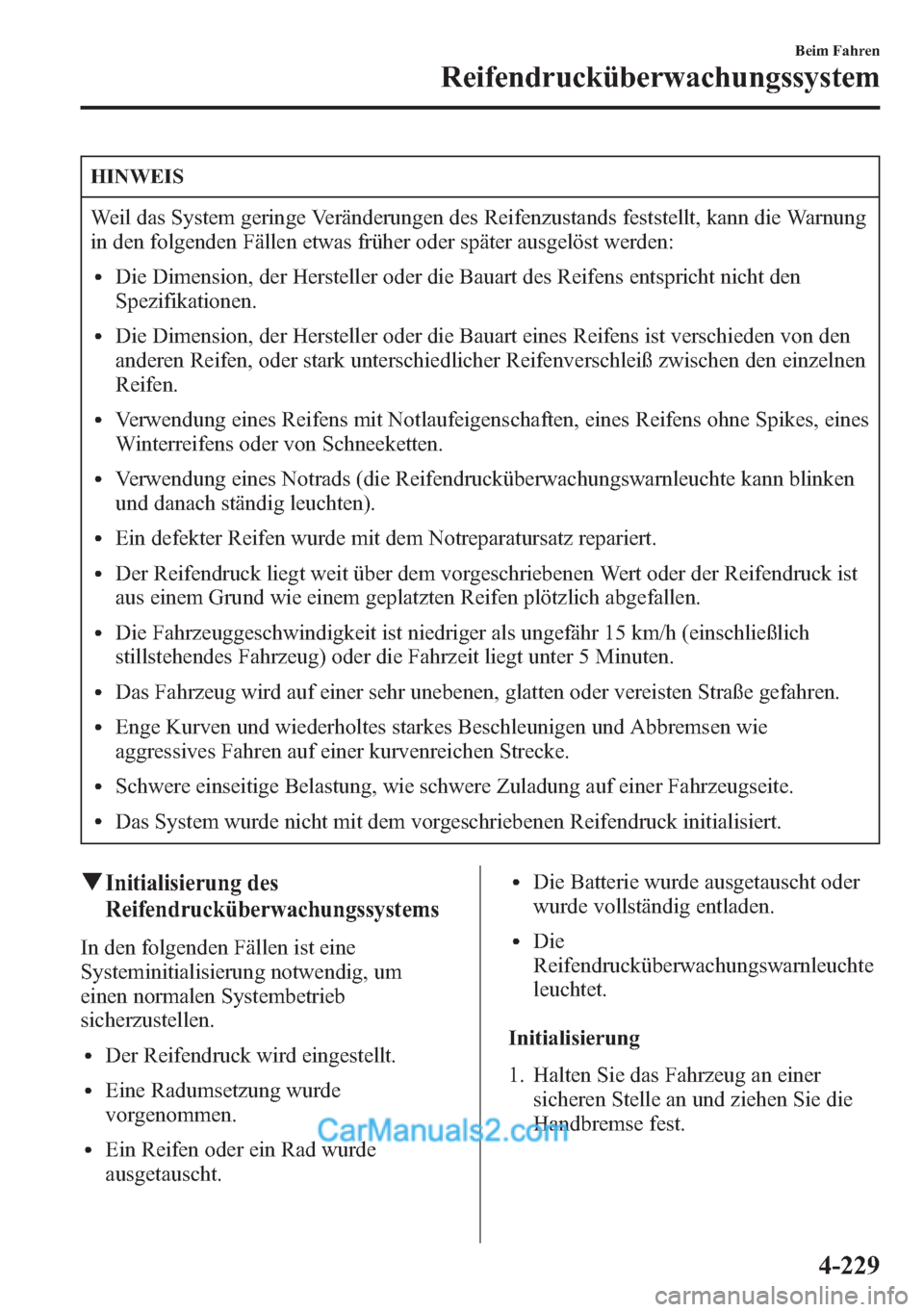

HINWEIS
Weil das System geringe Veränderungen des Reifenzustands feststellt, kann die Warnung
in den folgenden Fällen etwas früher oder später ausgelöst werden:
lDie Dimension, der Hersteller oder die Bauart des Reifens entspricht nicht den
Spezifikationen.
lDie Dimension, der Hersteller oder die Bauart eines Reifens ist verschieden von den
anderen Reifen, oder stark unterschiedlicher Reifenverschleiß zwischen den einzelnen
Reifen.
lVerwendung eines Reifens mit Notlaufeigenschaften, eines Reifens ohne Spikes, eines
Winterreifens oder von Schneeketten.
lVerwendung eines Notrads (die Reifendrucküberwachungswarnleuchte kann blinken
und danach ständig leuchten).
lEin defekter Reifen wurde mit dem Notreparatursatz repariert.
lDer Reifendruck liegt weit über dem vorgeschriebenen Wert oder der Reifendruck ist
aus einem Grund wie einem geplatzten Reifen plötzlich abgefallen.
lDie Fahrzeuggeschwindigkeit ist niedriger als ungefähr 15 km/h (einschließlich
stillstehendes Fahrzeug) oder die Fahrzeit liegt unter 5 Minuten.
lDas Fahrzeug wird auf einer sehr unebenen, glatten oder vereisten Straße gefahren.
lEnge Kurven und wiederholtes starkes Beschleunigen und Abbremsen wie
aggressives Fahren auf einer kurvenreichen Strecke.
lSchwere einseitige Belastung, wie schwere Zuladung auf einer Fahrzeugseite.
lDas System wurde nicht mit dem vorgeschriebenen Reifendruck initialisiert.
qInitialisierung des
Reifendrucküberwachungssystems
In den folgenden Fällen ist eine
Systeminitialisierung notwendig, um
einen normalen Systembetrieb
sicherzustellen.
lDer Reifendruck wird eingestellt.
lEine Radumsetzung wurde
vorgenommen.
lEin Reifen oder ein Rad wurde
ausgetauscht.
lDie Batterie wurde ausgetauscht oder
wurde vollständig entladen.
lDie
Reifendrucküberwachungswarnleuchte
leuchtet.
Initialisierung
1. Halten Sie das Fahrzeug an einer
sicheren Stelle an und ziehen Sie die
Handbremse fest.
Beim Fahren
Reifendrucküberwachungssystem
4-229

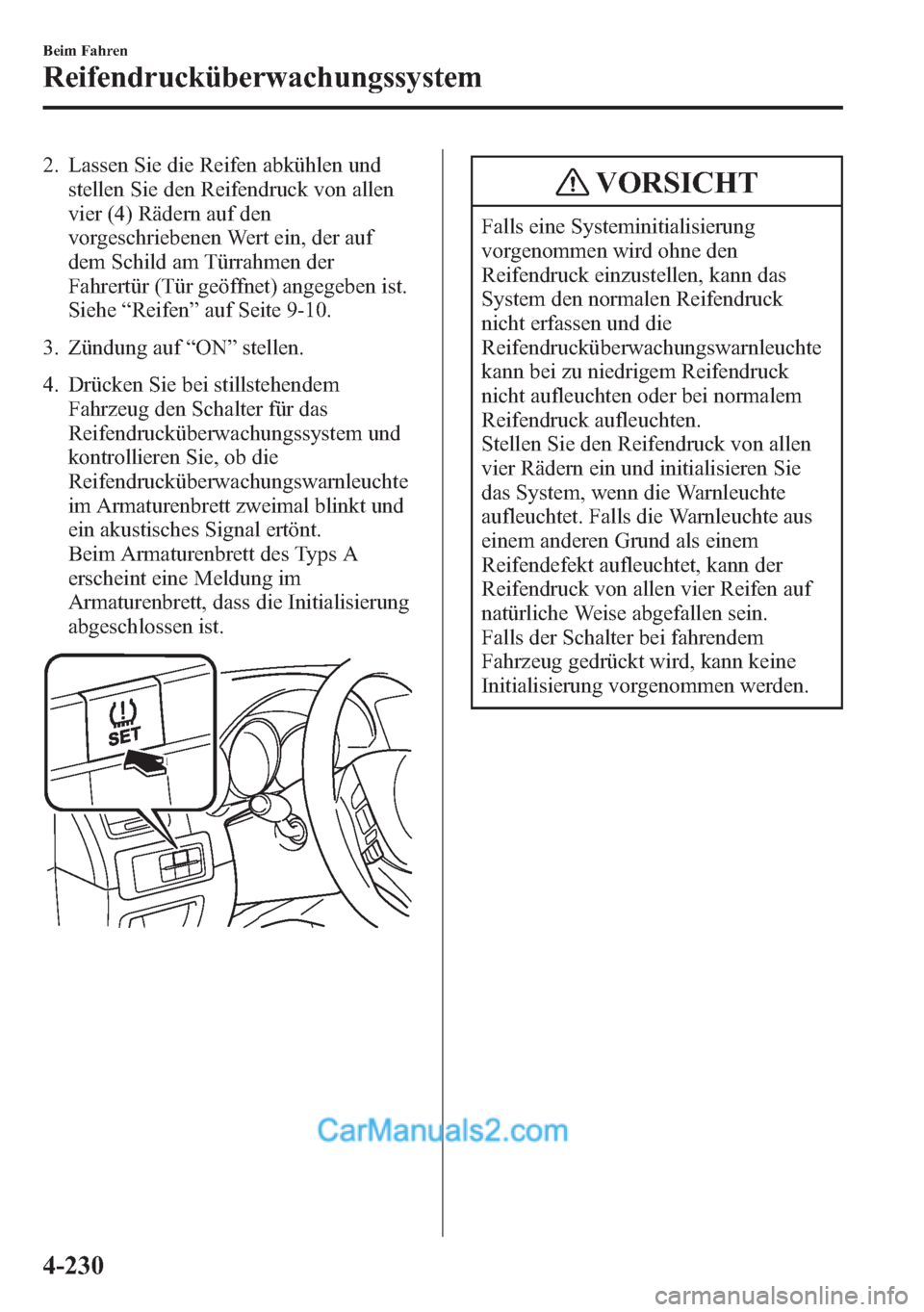

2. Lassen Sie die Reifen abkühlen und
stellen Sie den Reifendruck von allen
vier (4) Rädern auf den
vorgeschriebenen Wert ein, der auf
dem Schild am Türrahmen der
Fahrertür (Tür geöffnet) angegeben ist.
Siehe“Reifen”auf Seite 9-10.
3. Zündung auf“ON”stellen.
4. Drücken Sie bei stillstehendem
Fahrzeug den Schalter für das
Reifendrucküberwachungssystem und
kontrollieren Sie, ob die
Reifendrucküberwachungswarnleuchte
im Armaturenbrett zweimal blinkt und
ein akustisches Signal ertönt.
Beim Armaturenbrett des Typs A
erscheint eine Meldung im
Armaturenbrett, dass die Initialisierung
abgeschlossen ist.VORSICHT
Falls eine Systeminitialisierung
vorgenommen wird ohne den
Reifendruck einzustellen, kann das
System den normalen Reifendruck
nicht erfassen und die
Reifendrucküberwachungswarnleuchte
kann bei zu niedrigem Reifendruck
nicht aufleuchten oder bei normalem
Reifendruck aufleuchten.
Stellen Sie den Reifendruck von allen
vier Rädern ein und initialisieren Sie
das System, wenn die Warnleuchte
aufleuchtet. Falls die Warnleuchte aus
einem anderen Grund als einem
Reifendefekt aufleuchtet, kann der
Reifendruck von allen vier Reifen auf
natürliche Weise abgefallen sein.
Falls der Schalter bei fahrendem
Fahrzeug gedrückt wird, kann keine
Initialisierung vorgenommen werden.
4-230
Beim Fahren
Reifendrucküberwachungssystem

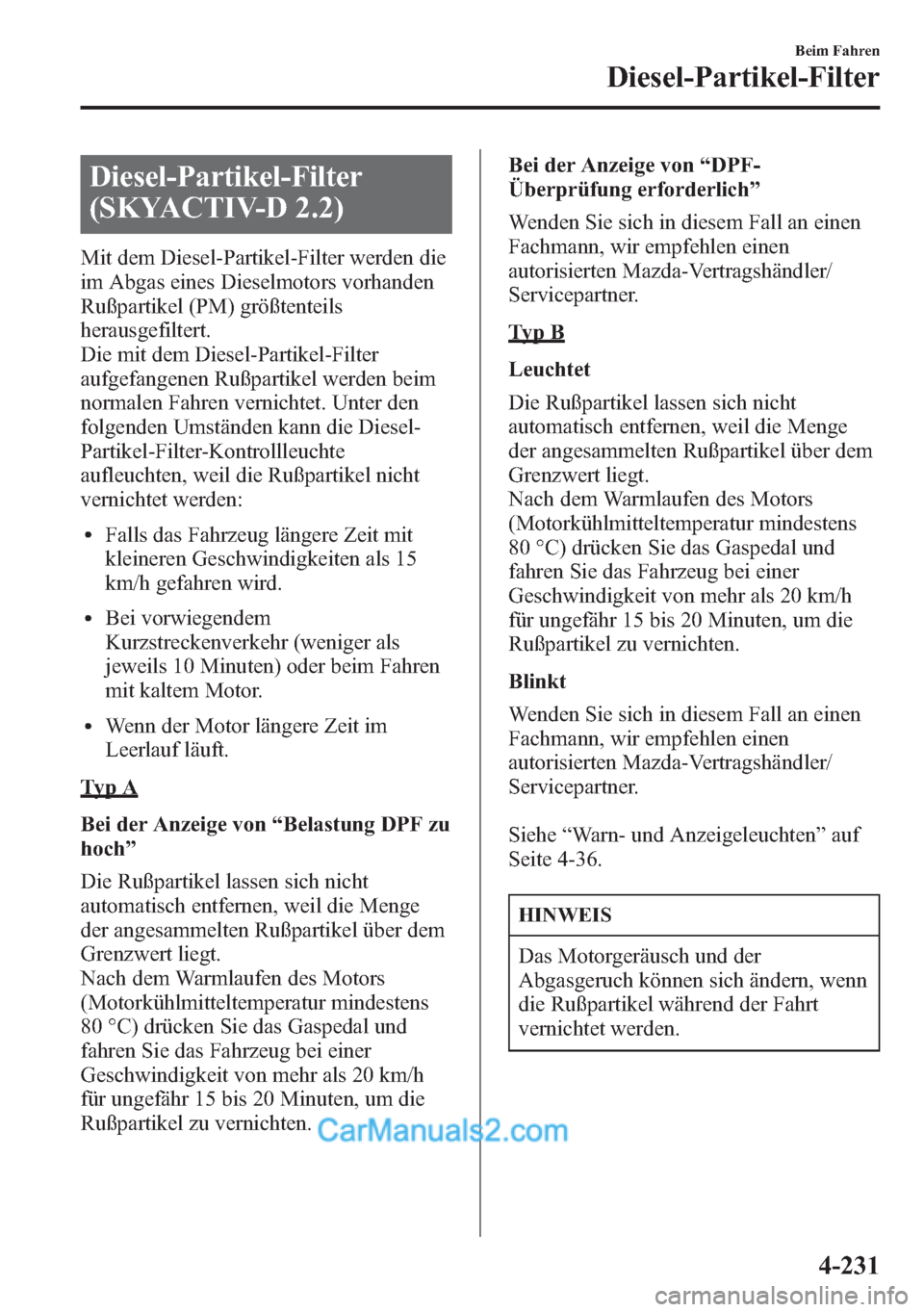

Diesel-Partikel-Filter
(SKYACTIV-D 2.2)
Mit dem Diesel-Partikel-Filter werden die
im Abgas eines Dieselmotors vorhanden
Rußpartikel (PM) größtenteils
herausgefiltert.
Die mit dem Diesel-Partikel-Filter
aufgefangenen Rußpartikel werden beim
normalen Fahren vernichtet. Unter den
folgenden Umständen kann die Diesel-
Partikel-Filter-Kontrollleuchte
aufleuchten, weil die Rußpartikel nicht
vernichtet werden:
lFalls das Fahrzeug längere Zeit mit
kleineren Geschwindigkeiten als 15
km/h gefahren wird.
lBei vorwiegendem
Kurzstreckenverkehr (weniger als
jeweils 10 Minuten) oder beim Fahren
mit kaltem Motor.
lWenn der Motor längere Zeit im
Leerlauf läuft.
Ty p A
Bei der Anzeige von“Belastung DPF zu
hoch”
Die Rußpartikel lassen sich nicht
automatisch entfernen, weil die Menge
der angesammelten Rußpartikel über dem
Grenzwert liegt.
Nach dem Warmlaufen des Motors
(Motorkühlmitteltemperatur mindestens
80 °C) drücken Sie das Gaspedal und
fahren Sie das Fahrzeug bei einer
Geschwindigkeit von mehr als 20 km/h
für ungefähr 15 bis 20 Minuten, um die
Rußpartikel zu vernichten.Bei der Anzeige von“DPF-
Überprüfung erforderlich”
Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ty p B
Leuchtet
Die Rußpartikel lassen sich nicht
automatisch entfernen, weil die Menge
der angesammelten Rußpartikel über dem
Grenzwert liegt.
Nach dem Warmlaufen des Motors
(Motorkühlmitteltemperatur mindestens
80 °C) drücken Sie das Gaspedal und
fahren Sie das Fahrzeug bei einer
Geschwindigkeit von mehr als 20 km/h
für ungefähr 15 bis 20 Minuten, um die
Rußpartikel zu vernichten.
Blinkt
Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-36.
HINWEIS
Das Motorgeräusch und der
Abgasgeruch können sich ändern, wenn
die Rußpartikel während der Fahrt
vernichtet werden.
Beim Fahren
Diesel-Partikel-Filter
4-231

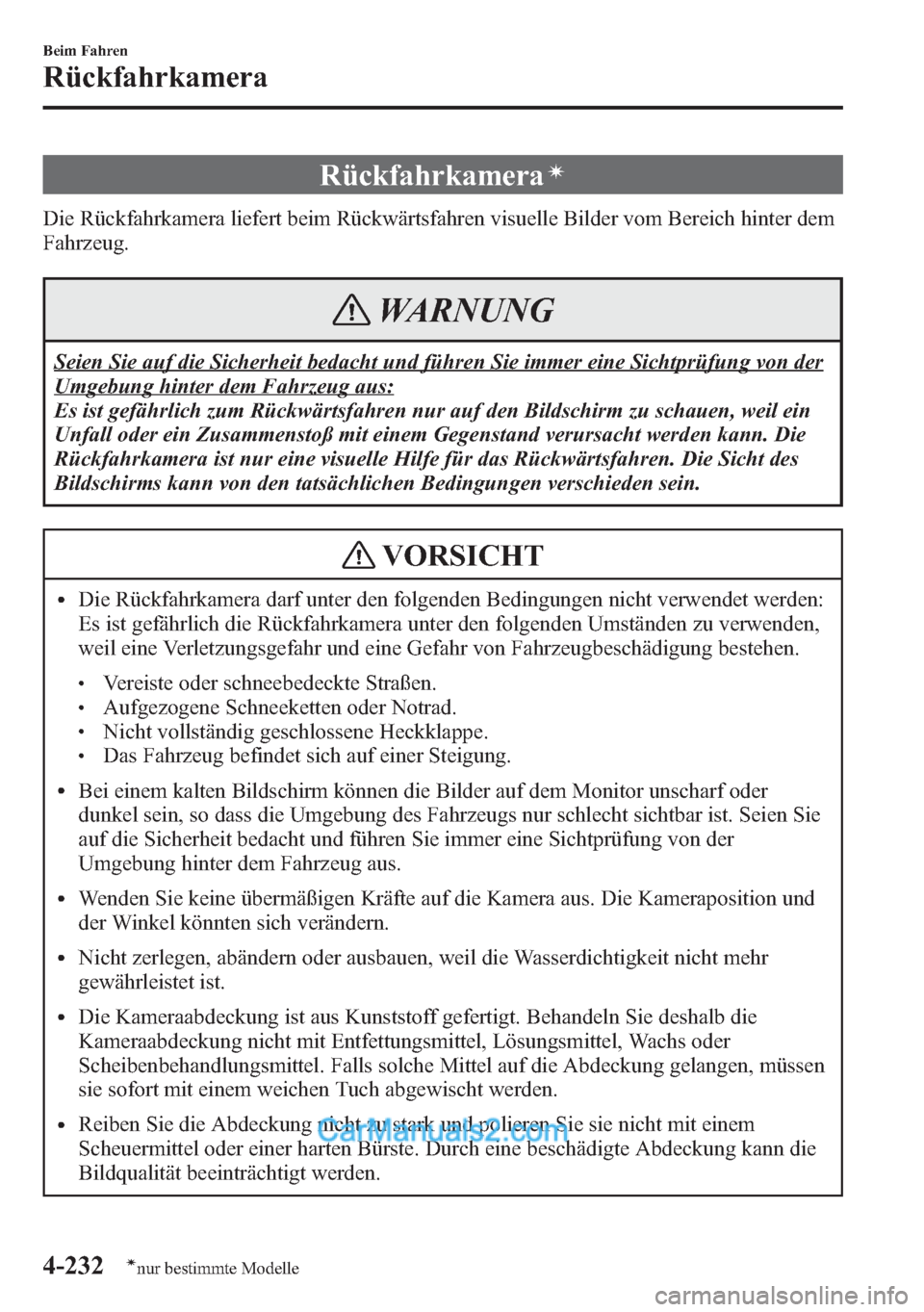

Rückfahrkameraí
Die Rückfahrkamera liefert beim Rückwärtsfahren visuelle Bilder vom Bereich hinter dem
Fahrzeug.
WARNUNG
Seien Sie auf die Sicherheit bedacht und führen Sie immer eine Sichtprüfung von der
Umgebung hinter dem Fahrzeug aus:
Es ist gefährlich zum Rückwärtsfahren nur auf den Bildschirm zu schauen, weil ein
Unfall oder ein Zusammenstoß mit einem Gegenstand verursacht werden kann. Die
Rückfahrkamera ist nur eine visuelle Hilfe für das Rückwärtsfahren. Die Sicht des
Bildschirms kann von den tatsächlichen Bedingungen verschieden sein.
VORSICHT
lDie Rückfahrkamera darf unter den folgenden Bedingungen nicht verwendet werden:
Es ist gefährlich die Rückfahrkamera unter den folgenden Umständen zu verwenden,
weil eine Verletzungsgefahr und eine Gefahr von Fahrzeugbeschädigung bestehen.
lVereiste oder schneebedeckte Straßen.lAufgezogene Schneeketten oder Notrad.lNicht vollständig geschlossene Heckklappe.lDas Fahrzeug befindet sich auf einer Steigung.
lBei einem kalten Bildschirm können die Bilder auf dem Monitor unscharf oder
dunkel sein, so dass die Umgebung des Fahrzeugs nur schlecht sichtbar ist. Seien Sie
auf die Sicherheit bedacht und führen Sie immer eine Sichtprüfung von der
Umgebung hinter dem Fahrzeug aus.
lWenden Sie keine übermäßigen Kräfte auf die Kamera aus. Die Kameraposition und
der Winkel könnten sich verändern.
lNicht zerlegen, abändern oder ausbauen, weil die Wasserdichtigkeit nicht mehr
gewährleistet ist.
lDie Kameraabdeckung ist aus Kunststoff gefertigt. Behandeln Sie deshalb die
Kameraabdeckung nicht mit Entfettungsmittel, Lösungsmittel, Wachs oder
Scheibenbehandlungsmittel. Falls solche Mittel auf die Abdeckung gelangen, müssen
sie sofort mit einem weichen Tuch abgewischt werden.
lReiben Sie die Abdeckung nicht zu stark und polieren Sie sie nicht mit einem
Scheuermittel oder einer harten Bürste. Durch eine beschädigte Abdeckung kann die
Bildqualität beeinträchtigt werden.
4-232
Beim Fahren
ínur bestimmte Modelle
Rückfahrkamera

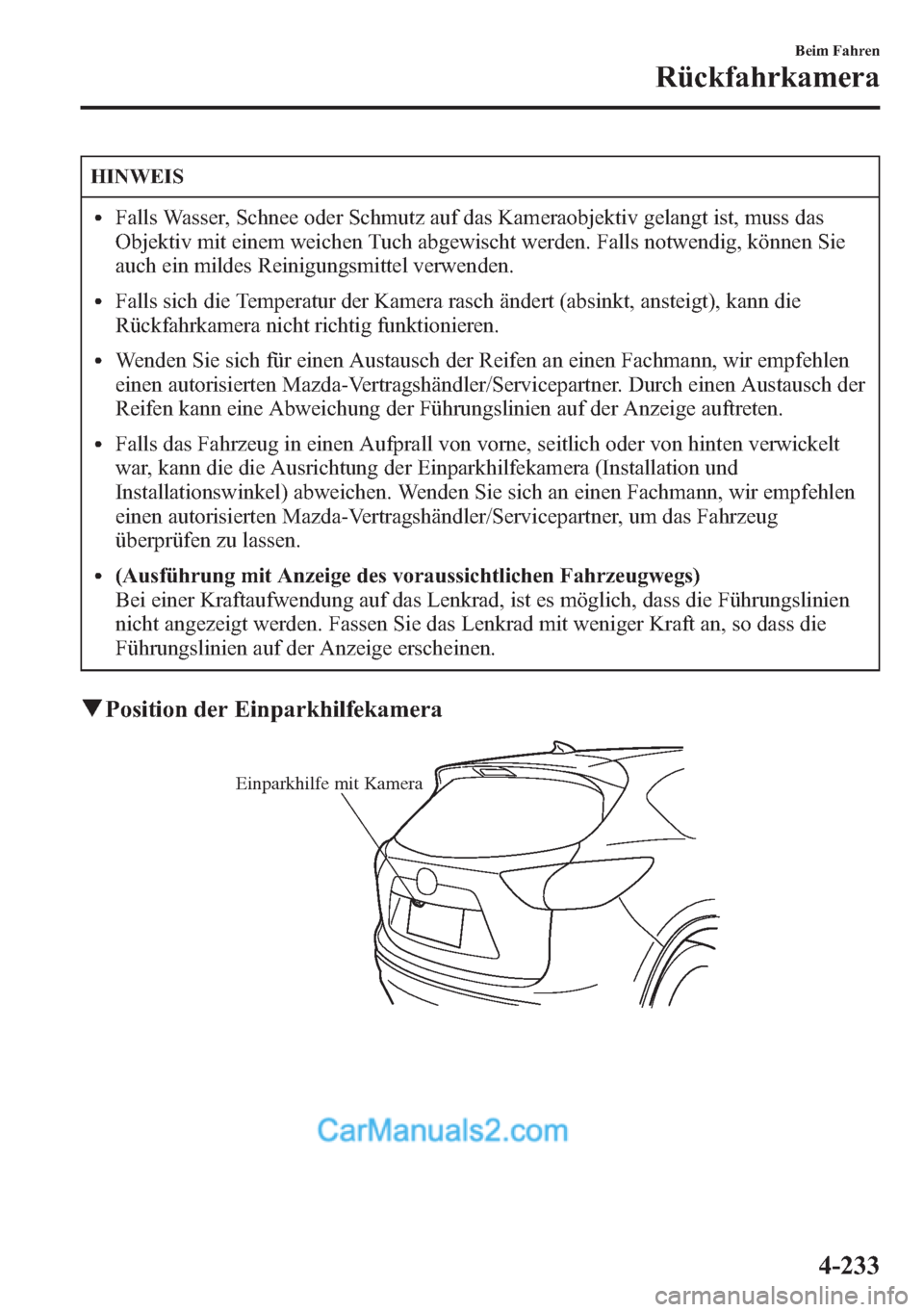

HINWEIS
lFalls Wasser, Schnee oder Schmutz auf das Kameraobjektiv gelangt ist, muss das
Objektiv mit einem weichen Tuch abgewischt werden. Falls notwendig, können Sie
auch ein mildes Reinigungsmittel verwenden.
lFalls sich die Temperatur der Kamera rasch ändert (absinkt, ansteigt), kann die
Rückfahrkamera nicht richtig funktionieren.
lWenden Sie sich für einen Austausch der Reifen an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner. Durch einen Austausch der
Reifen kann eine Abweichung der Führungslinien auf der Anzeige auftreten.
lFalls das Fahrzeug in einen Aufprall von vorne, seitlich oder von hinten verwickelt
war, kann die die Ausrichtung der Einparkhilfekamera (Installation und
Installationswinkel) abweichen. Wenden Sie sich an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, um das Fahrzeug
überprüfen zu lassen.
l(Ausführung mit Anzeige des voraussichtlichen Fahrzeugwegs)
Bei einer Kraftaufwendung auf das Lenkrad, ist es möglich, dass die Führungslinien
nicht angezeigt werden. Fassen Sie das Lenkrad mit weniger Kraft an, so dass die
Führungslinien auf der Anzeige erscheinen.
qPosition der Einparkhilfekamera
Einparkhilfe mit Kamera
Beim Fahren
Rückfahrkamera
4-233
