2015 MAZDA MODEL CX-5 Betriebsanleitung (in German)

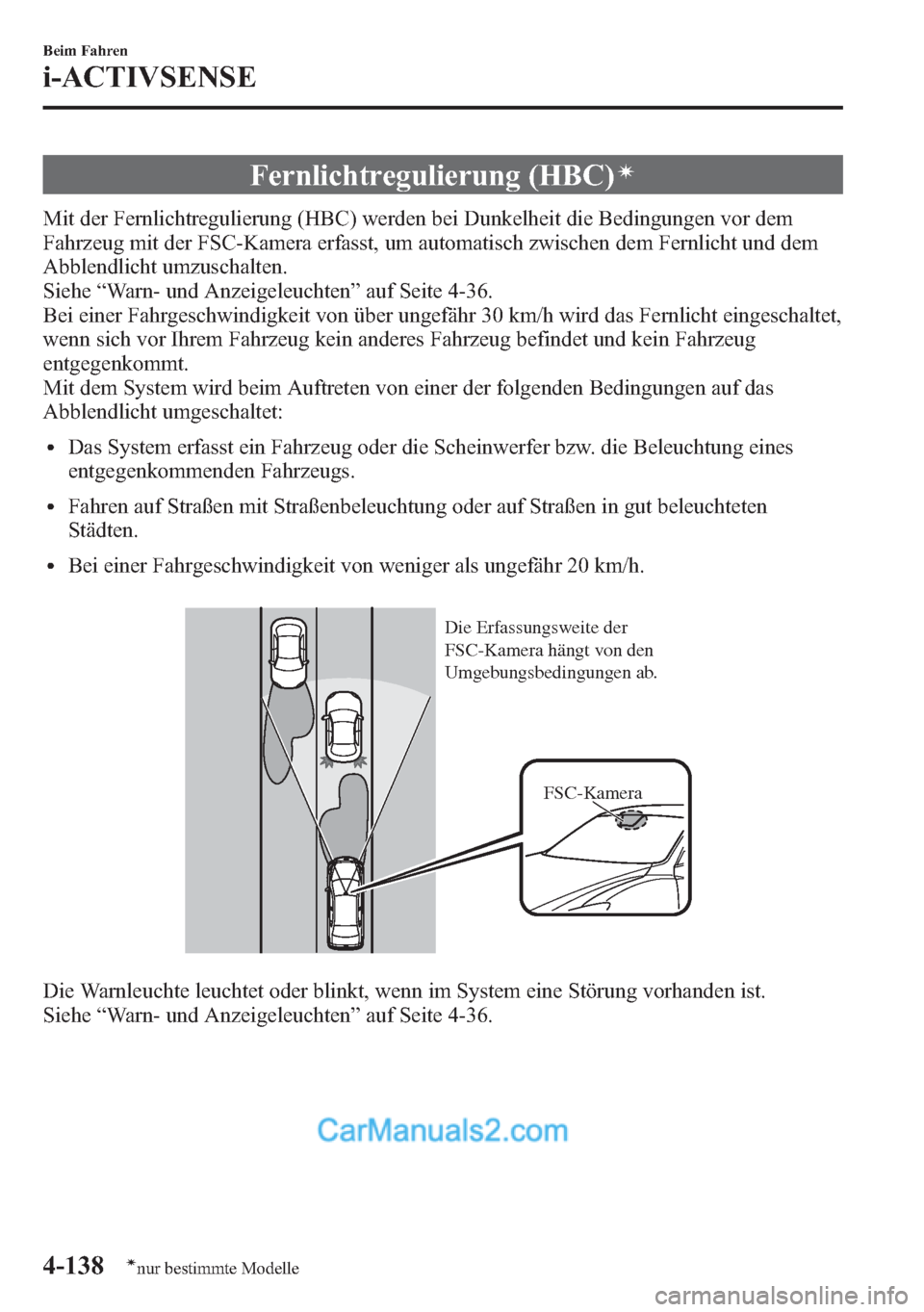

Fernlichtregulierung (HBC)í
Mit der Fernlichtregulierung (HBC) werden bei Dunkelheit die Bedingungen vor dem
Fahrzeug mit der FSC-Kamera erfasst, um automatisch zwischen dem Fernlicht und dem
Abblendlicht umzuschalten.
Siehe“Warn- und Anzeigeleuchten”auf Seite 4-36.
Bei einer Fahrgeschwindigkeit von über ungefähr 30 km/h wird das Fernlicht eingeschaltet,
wenn sich vor Ihrem Fahrzeug kein anderes Fahrzeug befindet und kein Fahrzeug
entgegenkommt.
Mit dem System wird beim Auftreten von einer der folgenden Bedingungen auf das
Abblendlicht umgeschaltet:
lDas System erfasst ein Fahrzeug oder die Scheinwerfer bzw. die Beleuchtung eines
entgegenkommenden Fahrzeugs.
lFahren auf Straßen mit Straßenbeleuchtung oder auf Straßen in gut beleuchteten
Städten.
lBei einer Fahrgeschwindigkeit von weniger als ungefähr 20 km/h.
FSC-Kamera Die Erfassungsweite der
FSC-Kamera hängt von den
Umgebungsbedingungen ab.
Die Warnleuchte leuchtet oder blinkt, wenn im System eine Störung vorhanden ist.
Siehe“Warn- und Anzeigeleuchten”auf Seite 4-36.
4-138
Beim Fahren
ínur bestimmte Modelle
i-ACTIVSENSE

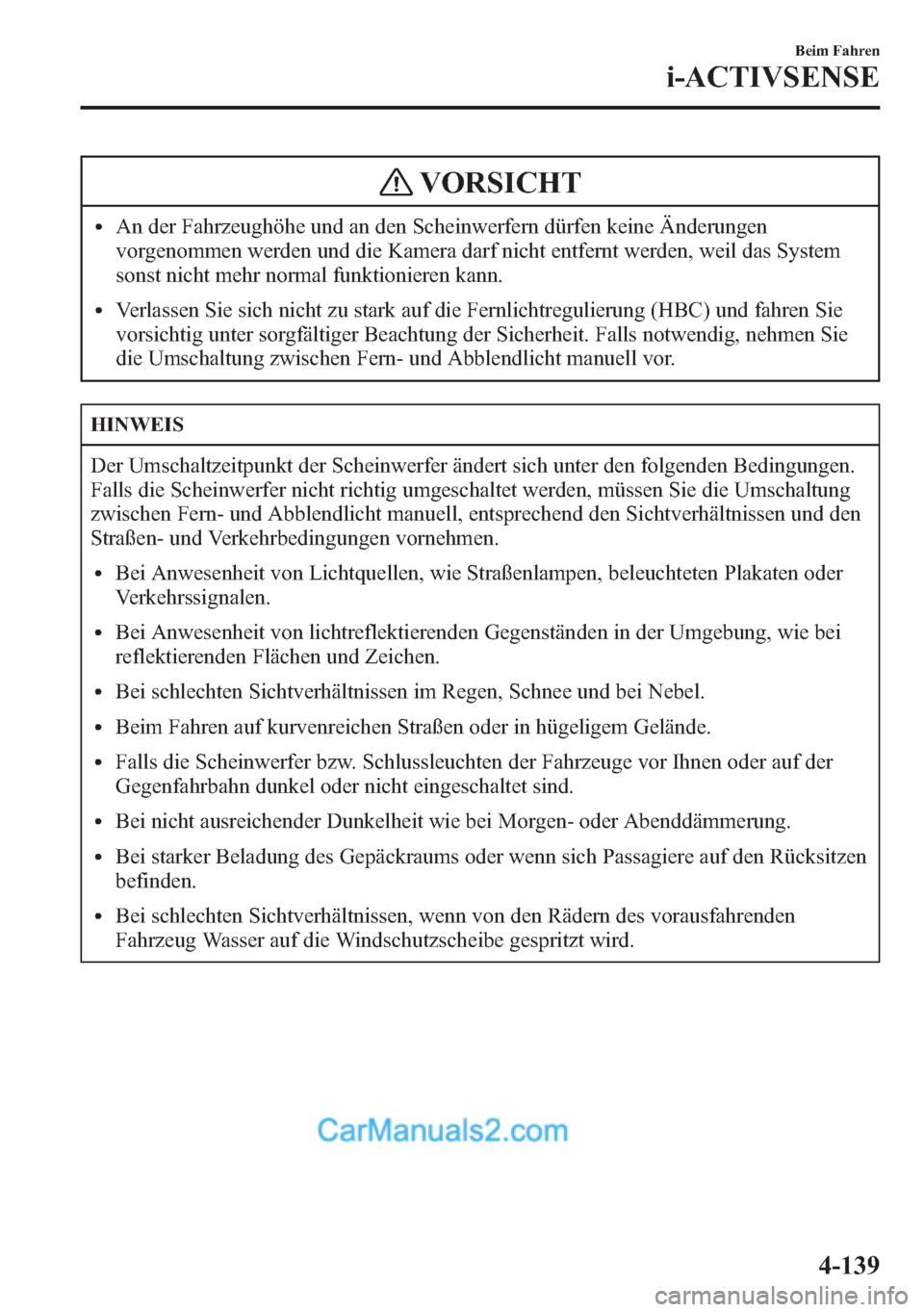

VORSICHT
lAn der Fahrzeughöhe und an den Scheinwerfern dürfen keine Änderungen
vorgenommen werden und die Kamera darf nicht entfernt werden, weil das System
sonst nicht mehr normal funktionieren kann.
lVerlassen Sie sich nicht zu stark auf die Fernlichtregulierung (HBC) und fahren Sie
vorsichtig unter sorgfältiger Beachtung der Sicherheit. Falls notwendig, nehmen Sie
die Umschaltung zwischen Fern- und Abblendlicht manuell vor.
HINWEIS
Der Umschaltzeitpunkt der Scheinwerfer ändert sich unter den folgenden Bedingungen.
Falls die Scheinwerfer nicht richtig umgeschaltet werden, müssen Sie die Umschaltung
zwischen Fern- und Abblendlicht manuell, entsprechend den Sichtverhältnissen und den
Straßen- und Verkehrbedingungen vornehmen.
lBei Anwesenheit von Lichtquellen, wie Straßenlampen, beleuchteten Plakaten oder
Verkehrssignalen.
lBei Anwesenheit von lichtreflektierenden Gegenständen in der Umgebung, wie bei
reflektierenden Flächen und Zeichen.
lBei schlechten Sichtverhältnissen im Regen, Schnee und bei Nebel.
lBeim Fahren auf kurvenreichen Straßen oder in hügeligem Gelände.
lFalls die Scheinwerfer bzw. Schlussleuchten der Fahrzeuge vor Ihnen oder auf der
Gegenfahrbahn dunkel oder nicht eingeschaltet sind.
lBei nicht ausreichender Dunkelheit wie bei Morgen- oder Abenddämmerung.
lBei starker Beladung des Gepäckraums oder wenn sich Passagiere auf den Rücksitzen
befinden.
lBei schlechten Sichtverhältnissen, wenn von den Rädern des vorausfahrenden
Fahrzeug Wasser auf die Windschutzscheibe gespritzt wird.
Beim Fahren
i-ACTIVSENSE
4-139

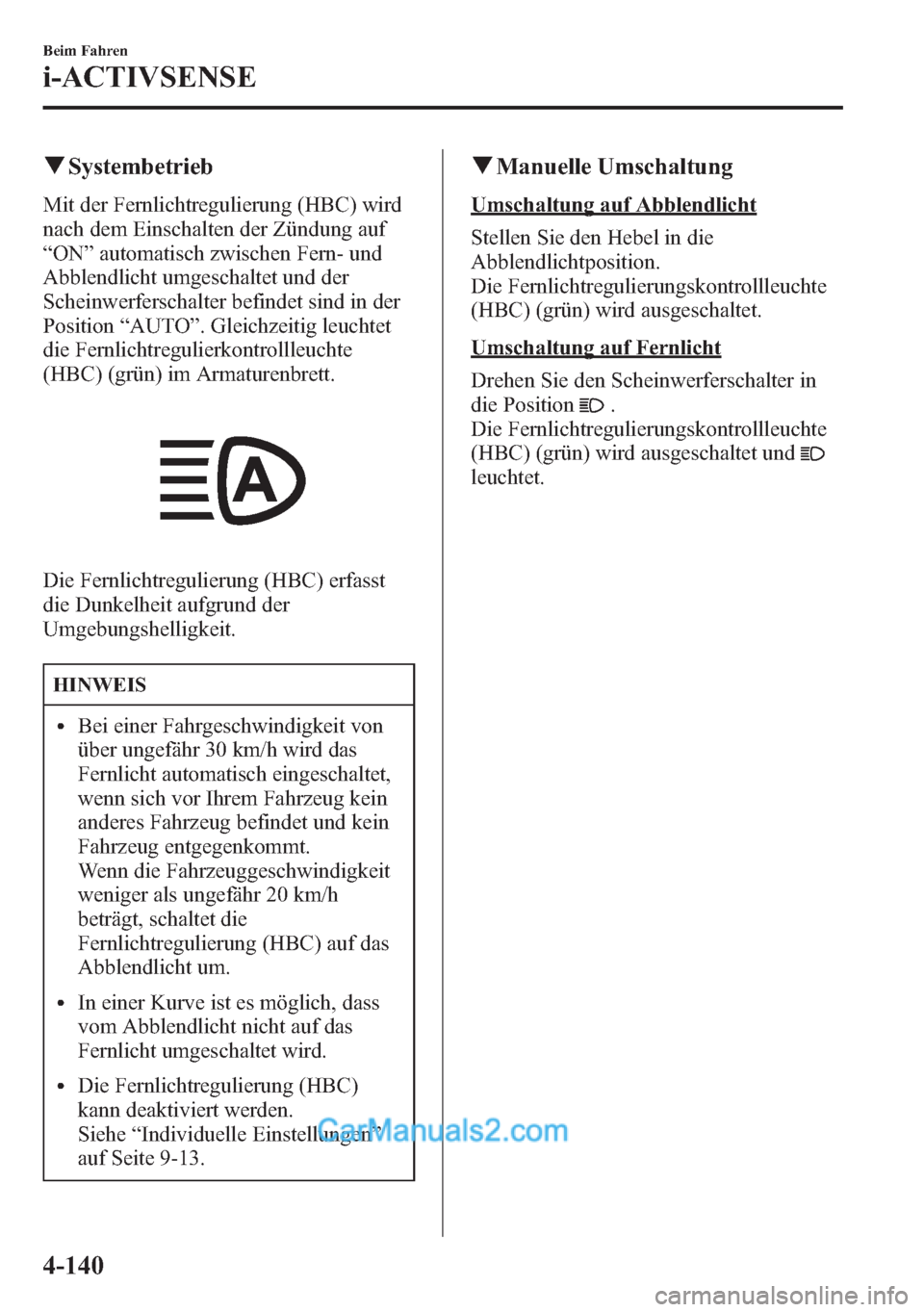

qSystembetrieb
Mit der Fernlichtregulierung (HBC) wird
nach dem Einschalten der Zündung auf
“ON”automatisch zwischen Fern- und
Abblendlicht umgeschaltet und der
Scheinwerferschalter befindet sind in der
Position“AUTO”. Gleichzeitig leuchtet
die Fernlichtregulierkontrollleuchte
(HBC) (grün) im Armaturenbrett.
Die Fernlichtregulierung (HBC) erfasst
die Dunkelheit aufgrund der
Umgebungshelligkeit.
HINWEIS
lBei einer Fahrgeschwindigkeit von
über ungefähr 30 km/h wird das
Fernlicht automatisch eingeschaltet,
wenn sich vor Ihrem Fahrzeug kein
anderes Fahrzeug befindet und kein
Fahrzeug entgegenkommt.
Wenn die Fahrzeuggeschwindigkeit
weniger als ungefähr 20 km/h
beträgt, schaltet die
Fernlichtregulierung (HBC) auf das
Abblendlicht um.
lIn einer Kurve ist es möglich, dass
vom Abblendlicht nicht auf das
Fernlicht umgeschaltet wird.
lDie Fernlichtregulierung (HBC)
kann deaktiviert werden.
Siehe“Individuelle Einstellungen”
auf Seite 9-13.
qManuelle Umschaltung
Umschaltung auf Abblendlicht
Stellen Sie den Hebel in die
Abblendlichtposition.
Die Fernlichtregulierungskontrollleuchte
(HBC) (grün) wird ausgeschaltet.
Umschaltung auf Fernlicht
Drehen Sie den Scheinwerferschalter in
die Position
.
Die Fernlichtregulierungskontrollleuchte
(HBC) (grün) wird ausgeschaltet und
leuchtet.
4-140
Beim Fahren
i-ACTIVSENSE

Adaptive LED-Scheinwerferí
Die adaptiven LED-Scheinwerfer verwenden die FSC-Kamera zur Erfassung der Situation
vor dem Fahrzeug oder eines entgegenkommenden Fahrzeugs auf der Gegenfahrbahn in
der Nacht, um automatisch den Scheinwerferbereich, den beleuchteten Bereich Fläche und
die Helligkeit umzuschalten.
Siehe“FSC-Kamera”auf Seite 4-209.
Die adaptiven LED-Scheinwerfer werden zwischen Fern- und Abblendlicht umgeschaltet,
um eine gute Sicht zu gewährleisten ohne das vorausfahrende oder ein auf der
Gegenfahrbahn entgegenkommendes Fahrzeug zu blenden.
Blendfreies Fernlicht
Mit dieser Funktion wird nur das Fernlicht abgeblendet, das auf das vorausfahrende
Fahrzeug scheint.
Das Fernlicht wird bei einer Fahrgeschwindigkeit von 40 km/h oder höher abgeblendet.
Wenn die Fahrzeuggeschwindigkeit weniger als 30 km/h beträgt, wird auf das Abblendlicht
umgeschaltet.
HINWEIS
Die Fernlichtkontrollleuchte leuchtet bei eingeschaltetem Fernlicht.
Beim Fahren
i-ACTIVSENSE
4-141ínur bestimmte Modelle

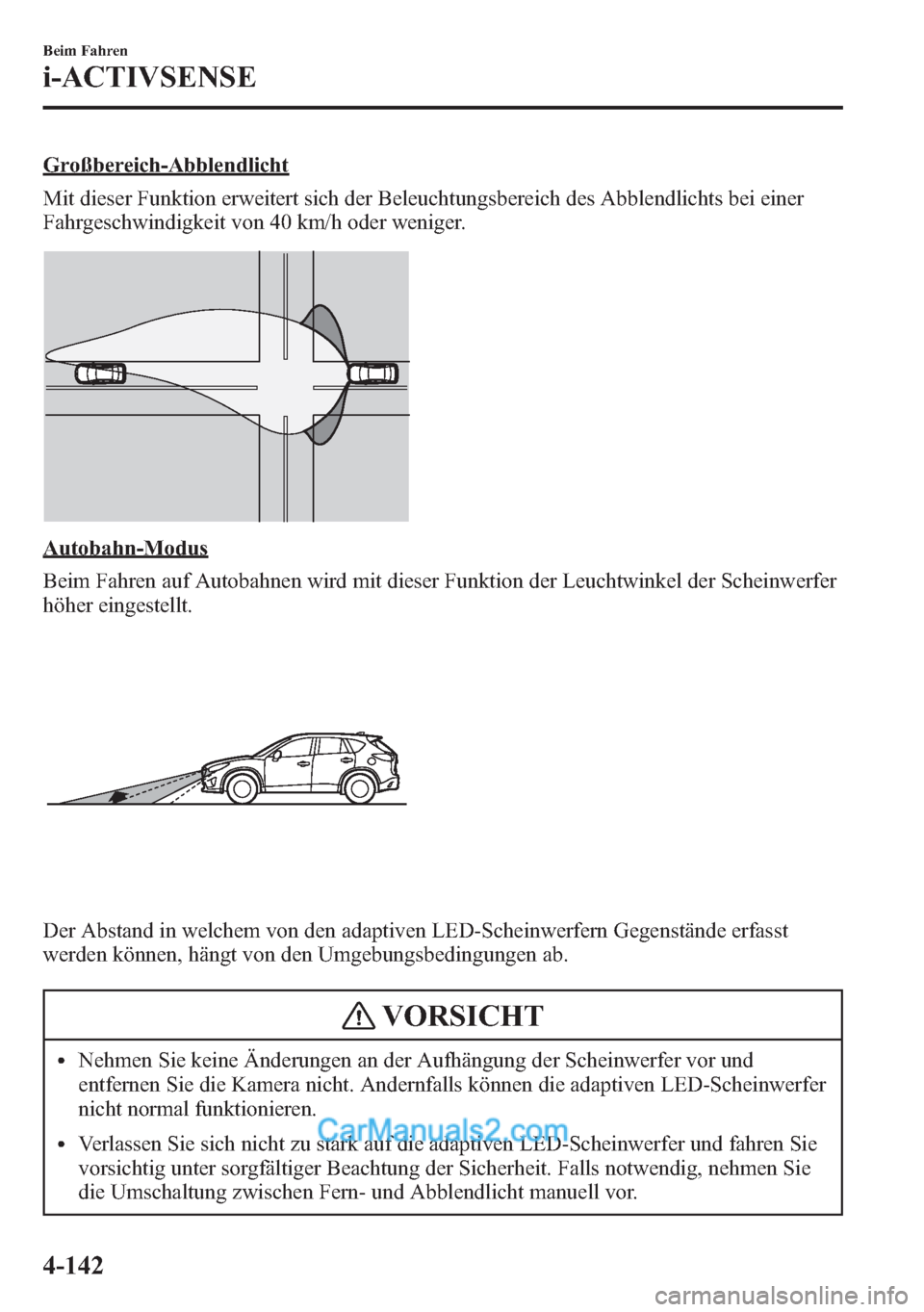

Großbereich-Abblendlicht
Mit dieser Funktion erweitert sich der Beleuchtungsbereich des Abblendlichts bei einer
Fahrgeschwindigkeit von 40 km/h oder weniger.
Autobahn-Modus
Beim Fahren auf Autobahnen wird mit dieser Funktion der Leuchtwinkel der Scheinwerfer
höher eingestellt.
Der Abstand in welchem von den adaptiven LED-Scheinwerfern Gegenstände erfasst
werden können, hängt von den Umgebungsbedingungen ab.
VORSICHT
lNehmen Sie keine Änderungen an der Aufhängung der Scheinwerfer vor und
entfernen Sie die Kamera nicht. Andernfalls können die adaptiven LED-Scheinwerfer
nicht normal funktionieren.
lVerlassen Sie sich nicht zu stark auf die adaptiven LED-Scheinwerfer und fahren Sie
vorsichtig unter sorgfältiger Beachtung der Sicherheit. Falls notwendig, nehmen Sie
die Umschaltung zwischen Fern- und Abblendlicht manuell vor.
4-142
Beim Fahren
i-ACTIVSENSE

HINWEIS
Unter den folgenden Bedingungen funktionieren die adaptiven LED-Scheinwerfer nicht
normal. Schalten Sie zwischen Fern- und Abblendlicht entsprechend der Sicht und der
Straßen- und Verkehrsbedingungen um.
lBei Anwesenheit von anderen Lichtquellen, wie Straßenlampen, beleuchteten
Plakaten oder Verkehrssignalen.
lBei Anwesenheit von lichtreflektierenden Gegenständen in der Umgebung, wie bei
reflektierenden Flächen und Zeichen.
lBei schlechten Sichtverhältnissen im Regen, Schnee und bei Nebel.
lBeim Fahren auf kurvenreichen Straßen oder in hügeligem Gelände.
lFalls die Scheinwerfer bzw. Schlussleuchten der vorausfahrenden Fahrzeuge oder der
Fahrzeuge auf der Gegenfahrbahn dunkel oder nicht eingeschaltet sind.
lBei nicht ausreichender Dunkelheit wie bei Morgen- oder Abenddämmerung.
lBei starker Beladung des Gepäckraums oder wenn sich Passagiere auf den Rücksitzen
befinden.
lBei schlechten Sichtverhältnissen, wenn von den Rädern des vorausfahrenden
Fahrzeug Wasser auf die Windschutzscheibe gespritzt wird.

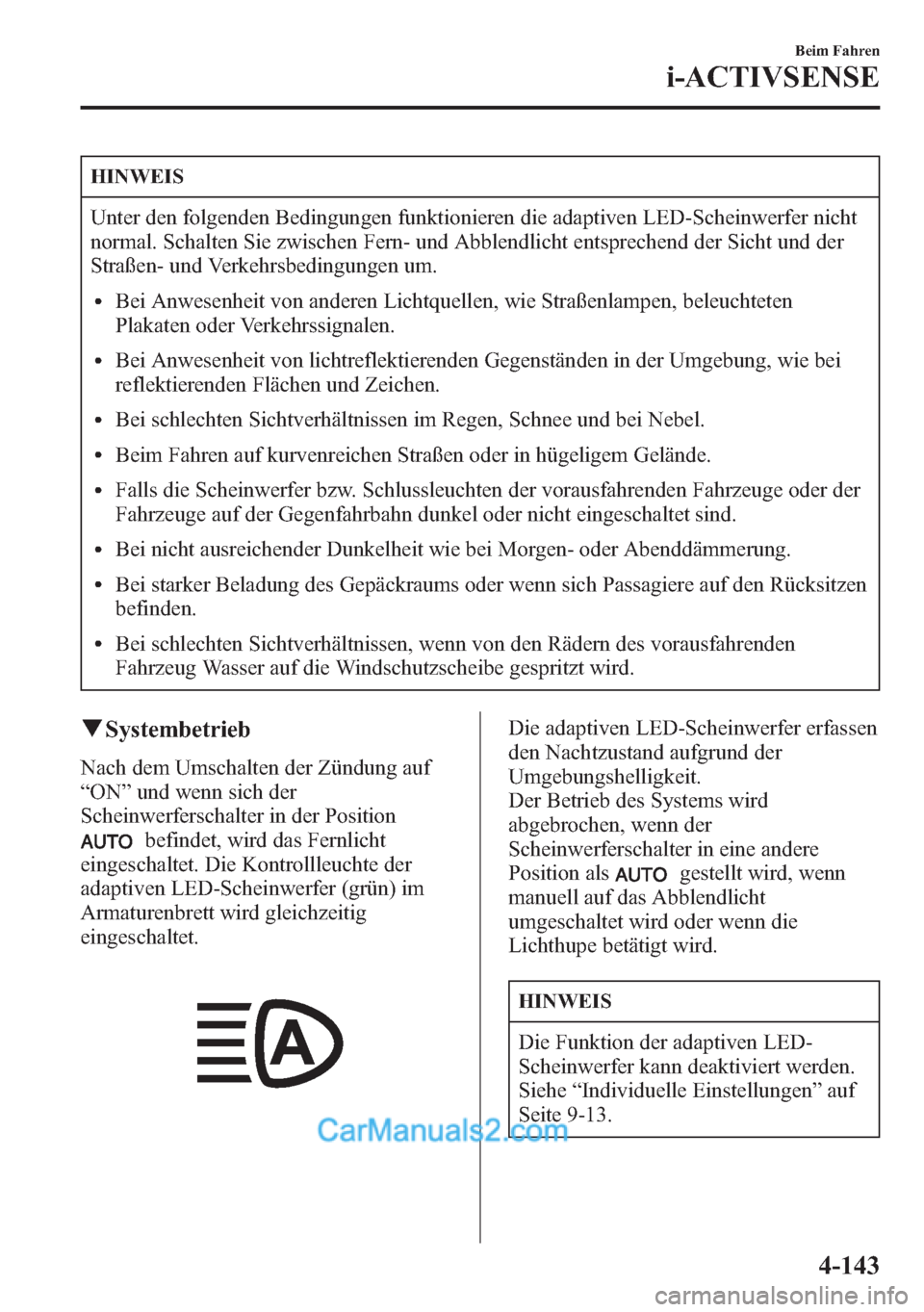

qSystembetrieb
Nach dem Umschalten der Zündung auf
“ON”und wenn sich der
Scheinwerferschalter in der Position
befindet, wird das Fernlicht
eingeschaltet. Die Kontrollleuchte der
adaptiven LED-Scheinwerfer (grün) im
Armaturenbrett wird gleichzeitig
eingeschaltet.
Die adaptiven LED-Scheinwerfer erfassen
den Nachtzustand aufgrund der
Umgebungshelligkeit.
Der Betrieb des Systems wird
abgebrochen, wenn der
Scheinwerferschalter in eine andere
Position als
gestellt wird, wenn
manuell auf das Abblendlicht
umgeschaltet wird oder wenn die
Lichthupe betätigt wird.
HINWEIS
Die Funktion der adaptiven LED-
Scheinwerfer kann deaktiviert werden.
Siehe“Individuelle Einstellungen”auf
Seite 9-13.
Beim Fahren
i-ACTIVSENSE
4-143

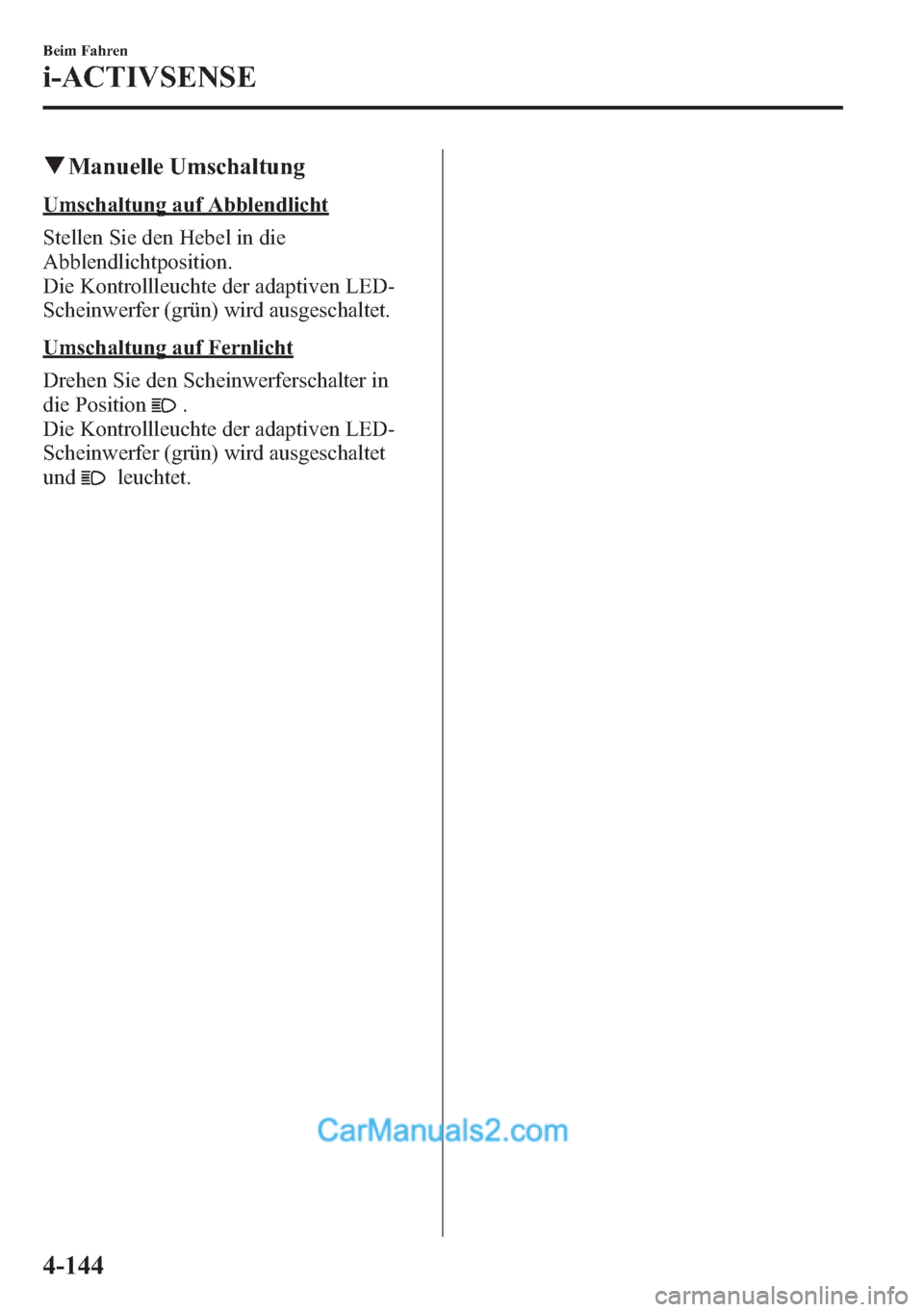

qManuelle Umschaltung
Umschaltung auf Abblendlicht
Stellen Sie den Hebel in die
Abblendlichtposition.
Die Kontrollleuchte der adaptiven LED-
Scheinwerfer (grün) wird ausgeschaltet.
Umschaltung auf Fernlicht
Drehen Sie den Scheinwerferschalter in
die Position
.
Die Kontrollleuchte der adaptiven LED-
Scheinwerfer (grün) wird ausgeschaltet
und
leuchtet.
4-144
Beim Fahren
i-ACTIVSENSE

Spurhalteassistent (LDWS)í
Mit dem Spurhalteassistent (LDWS) wird der Fahrer darauf aufmerksam gemacht, dass er
von der Fahrspur abweicht.
Das System erfasst die weißen oder gelben Fahrspurmarkierungen mit der FSC-Kamera
und meldet dem Fahrer, wenn das Fahrzeug von der Fahrspur abzuweichen droht, der
Fahrer wird durch die Multiinformationsanzeige (Fahrzeuge mit Armaturenbrett des Typs
A) und durch die blinkende Spurhaltewarnleuchte (LDWS) (Fahrzeuge mit Armaturenbrett
des Typs B) und das akustische LDWS-Warnsignal aufmerksam gemacht.
Verwenden Sie den Spurhalteassistent (LDWS) zum Fahren auf Straßen mit weißen oder
gelben Linien.
Siehe“FSC-Kamera”auf Seite 4-209.
FSC-Kamera
Fahrzeuge mit Armaturenbrett des Typs A
Das LDWS OFF-Display leuchtet, wenn im System eine Störung vorhanden ist.
Fahrzeuge mit Armaturenbrett des Typs B
Die Spurhaltewarnleuchte (LDWS) leuchtet, wenn im System eine Störung vorhanden ist.
Siehe“Warn- und Anzeigeleuchten”auf Seite 4-36.
Beim Fahren
i-ACTIVSENSE
4-145ínur bestimmte Modelle
