Automatisches Deaktivieren
In den folgenden Fällen wird der aktive
Spurhalteassistent automatisch
ausgeschaltet und die Spurhalteanzeige
(Bereitschaft) erscheint auf der
Multiinformationsanzeige. Das System
wird automatisch aktiviert, wenn die
Betriebsbedingungen des aktiven
Spurhalteassistenten erfüllt sind und das
Display des aktiven Spurhalteassistenten
(Betriebsstatus) wird eingeschaltet.
lDie Kameratemperatur ist zu niedrig
bzw. zu hoch.
lDie Windschutzscheibe in der Nähe der
Kamera ist beschlagen.
lDie Windschutzscheibe in der Nähe der
Kamera ist abgedeckt, so dass die Sicht
nach vorne schlecht ist.
lDie Kameratemperatur ist zu niedrig
bzw. zu hoch.
lDie Windschutzscheibe in der Nähe der
Kamera ist beschlagen.
lDie Windschutzscheibe in der Nähe der
Kamera ist abgedeckt, so dass die Sicht
nach vorne schlecht ist.
Automatisches Ausschalten der
Warnung/Lenkunterstützung
Beim Ausführen der folgenden
Bedienungen nimmt der aktive
Spurhalteassistent an, dass der Fahrer die
Fahrspur absichtlich wechseln will und
das System wird automatisch
ausgeschaltet. Nach erfolgter Bedienung
wird der Betrieb des aktiven
Spurhalteassistenten automatisch wieder
aufgenommen.
lDer Fahrer lässt die Hände vom
Lenkrad los. Der aktive
Spurhalteassistent soll dem Fahrer
beim Lenken helfen, der Betrieb wird
automatisch wieder aufgenommen,
sobald der Fahrer das Lenkrad mit den
Händen festhält.
lDas Lenkrad wird plötzlich betätigt.
lDas Bremspedal ist gedrückt.
lDas Gaspedal ist gedrückt.
(Um die Funktion zur Aufhebung der
automatischen Empfindlichkeit
aufzuheben, deaktivieren Sie in den
individuellen Einstellungen“Aufheben
der Empfindlichkeit”.)
lDer Blinkerhebel wird betätigt.
lDas Fahrzeug überfährt eine
Fahrspurmarkierung.
HINWEIS
Nach der Bedienung kann der aktive
Spurhalteassistent für höchstens 5
Sekunden nicht funktionieren, solange
bis eine Fahrspurmarkierung abgetastet
wird.
4-186
Beim Fahren
i-ACTIVSENSE

qAusschalten des Systems
Drücken Sie zum Ausschalten des aktiven
Spurhalteassistenten den Schalter des
aktiven Spurhalteassistenten.
Das Display des aktiven
Spurhalteassistenten OFF erscheint auf
der Multiinformationsanzeige.
HINWEIS
lBeim Ausschalten der Zündung
bleibt der Betriebsstatus unmittelbar
vor dem Ausschalten erhalten. Falls
zum Beispiel die Zündung bei
eingeschaltetem aktivem
Spurhalteassistent auf“OFF”
ausgeschaltet wurde, so wird das
nächste Mal beim Einschalten der
Zündung auf“ON”das System auch
wieder eingeschaltet.
HINWEIS
lIn den folgenden Fällen wird der
aktive Spurhalteassistent automatisch
ausgeschaltet und das Display des
aktiven Spurhalteassistenten OFF
erscheint auf der
Multiinformationsanzeige. Wenden
Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
lIn der Servolenkung ist eine
Störung aufgetreten.
lIn der dynamischen
Stabilitätskontrolle (DSC) ist eine
Störung aufgetreten.
lIn der FSC-Kamera ist eine
Störung aufgetreten.
Beim Ausschalten des aktiven
Spurhalteassistenten erscheint die
Fahrspurmarkierung nicht in der Anzeige.
Beim Fahren
i-ACTIVSENSE
4-187

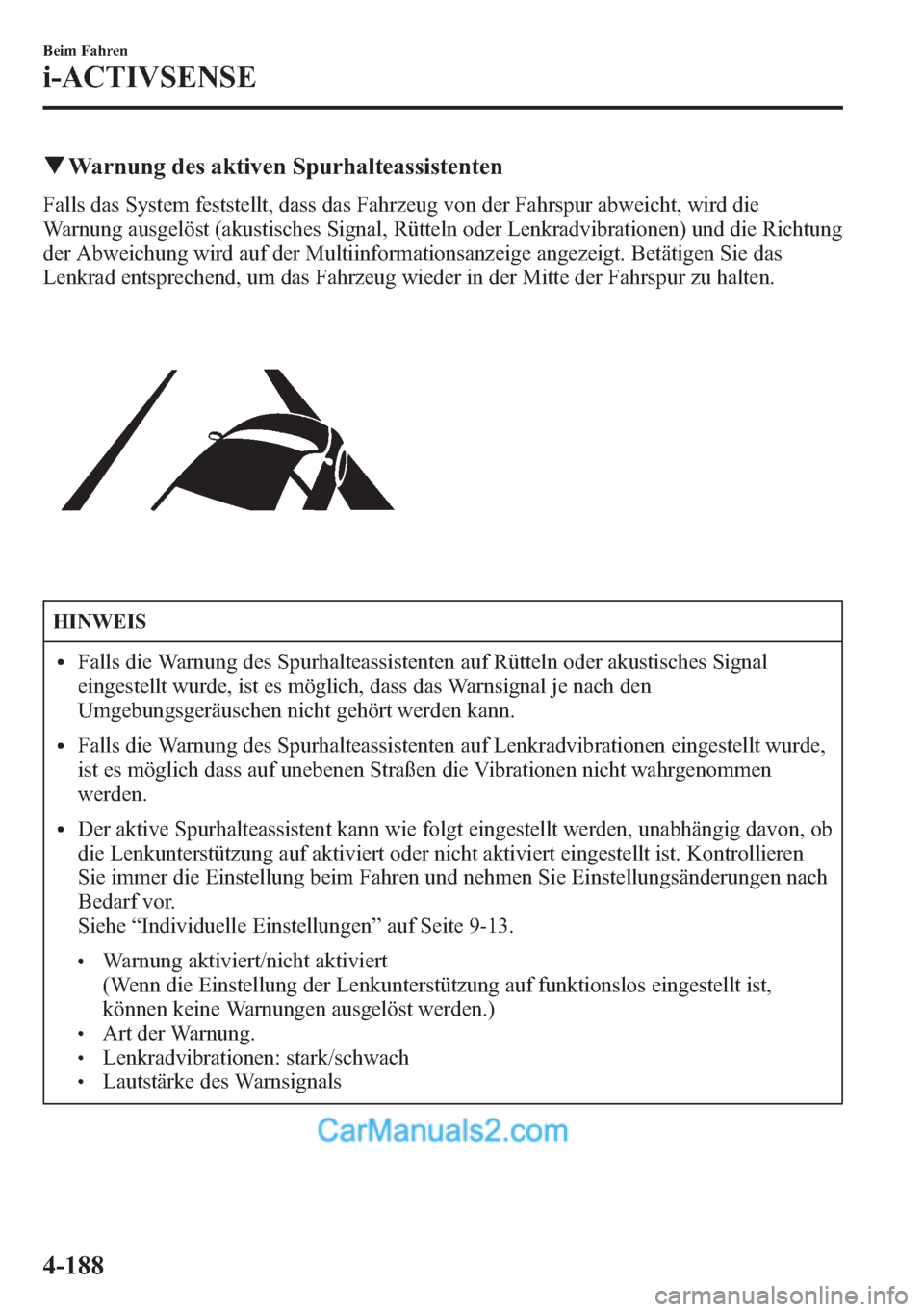

qWarnung des aktiven Spurhalteassistenten
Falls das System feststellt, dass das Fahrzeug von der Fahrspur abweicht, wird die
Warnung ausgelöst (akustisches Signal, Rütteln oder Lenkradvibrationen) und die Richtung
der Abweichung wird auf der Multiinformationsanzeige angezeigt. Betätigen Sie das
Lenkrad entsprechend, um das Fahrzeug wieder in der Mitte der Fahrspur zu halten.
HINWEIS
lFalls die Warnung des Spurhalteassistenten auf Rütteln oder akustisches Signal
eingestellt wurde, ist es möglich, dass das Warnsignal je nach den
Umgebungsgeräuschen nicht gehört werden kann.
lFalls die Warnung des Spurhalteassistenten auf Lenkradvibrationen eingestellt wurde,
ist es möglich dass auf unebenen Straßen die Vibrationen nicht wahrgenommen
werden.
lDer aktive Spurhalteassistent kann wie folgt eingestellt werden, unabhängig davon, ob
die Lenkunterstützung auf aktiviert oder nicht aktiviert eingestellt ist. Kontrollieren
Sie immer die Einstellung beim Fahren und nehmen Sie Einstellungsänderungen nach
Bedarf vor.
Siehe“Individuelle Einstellungen”auf Seite 9-13.
lWarnung aktiviert/nicht aktiviert
(Wenn die Einstellung der Lenkunterstützung auf funktionslos eingestellt ist,
können keine Warnungen ausgelöst werden.)
lArt der Warnung.lLenkradvibrationen: stark/schwachlLautstärke des Warnsignals
4-188
Beim Fahren
i-ACTIVSENSE

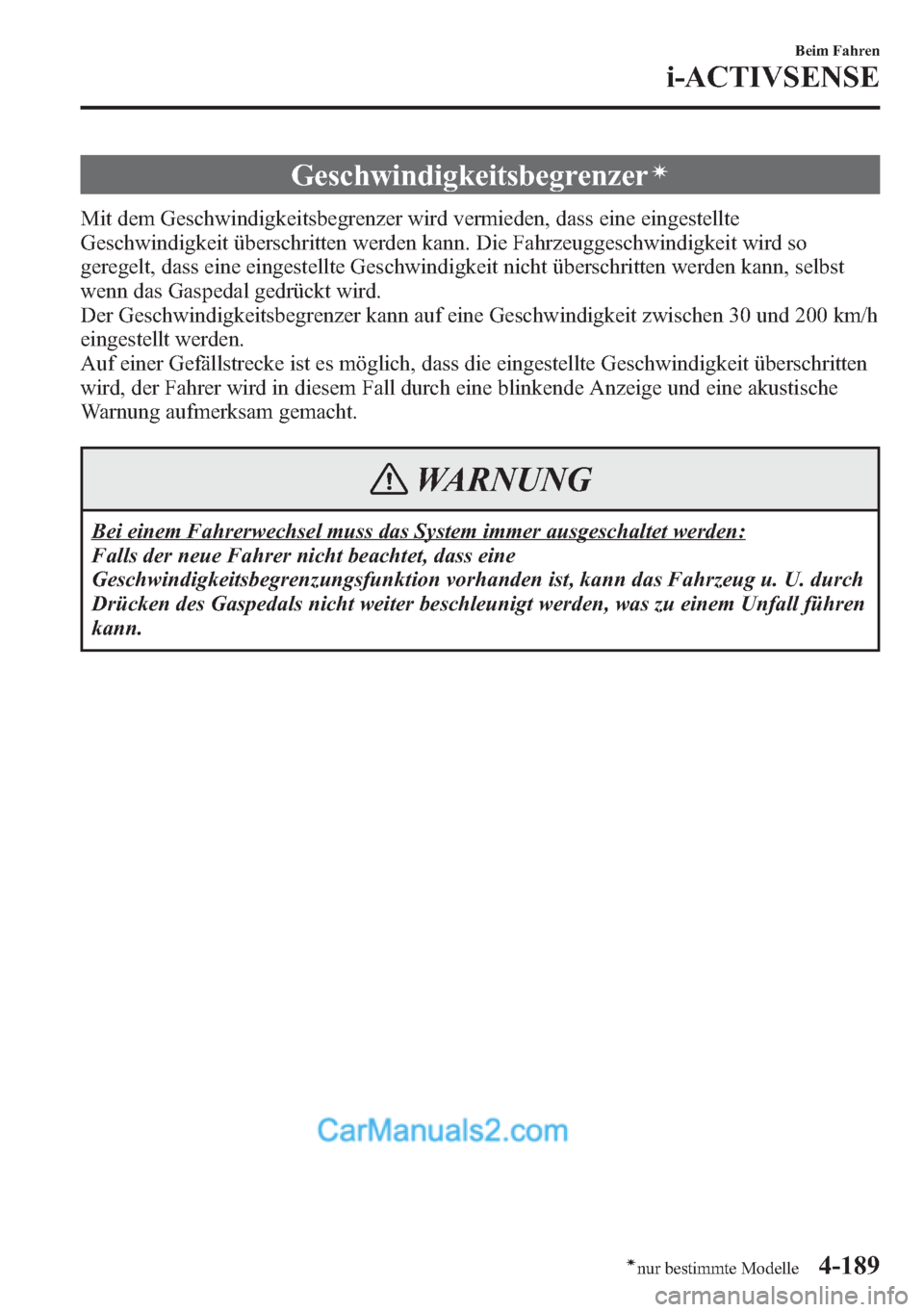

Geschwindigkeitsbegrenzerí
Mit dem Geschwindigkeitsbegrenzer wird vermieden, dass eine eingestellte
Geschwindigkeit überschritten werden kann. Die Fahrzeuggeschwindigkeit wird so
geregelt, dass eine eingestellte Geschwindigkeit nicht überschritten werden kann, selbst
wenn das Gaspedal gedrückt wird.
Der Geschwindigkeitsbegrenzer kann auf eine Geschwindigkeit zwischen 30 und 200 km/h
eingestellt werden.
Auf einer Gefällstrecke ist es möglich, dass die eingestellte Geschwindigkeit überschritten
wird, der Fahrer wird in diesem Fall durch eine blinkende Anzeige und eine akustische
Warnung aufmerksam gemacht.
WARNUNG
Bei einem Fahrerwechsel muss das System immer ausgeschaltet werden:
Falls der neue Fahrer nicht beachtet, dass eine
Geschwindigkeitsbegrenzungsfunktion vorhanden ist, kann das Fahrzeug u. U. durch
Drücken des Gaspedals nicht weiter beschleunigt werden, was zu einem Unfall führen
kann.
Beim Fahren
i-ACTIVSENSE
4-189ínur bestimmte Modelle

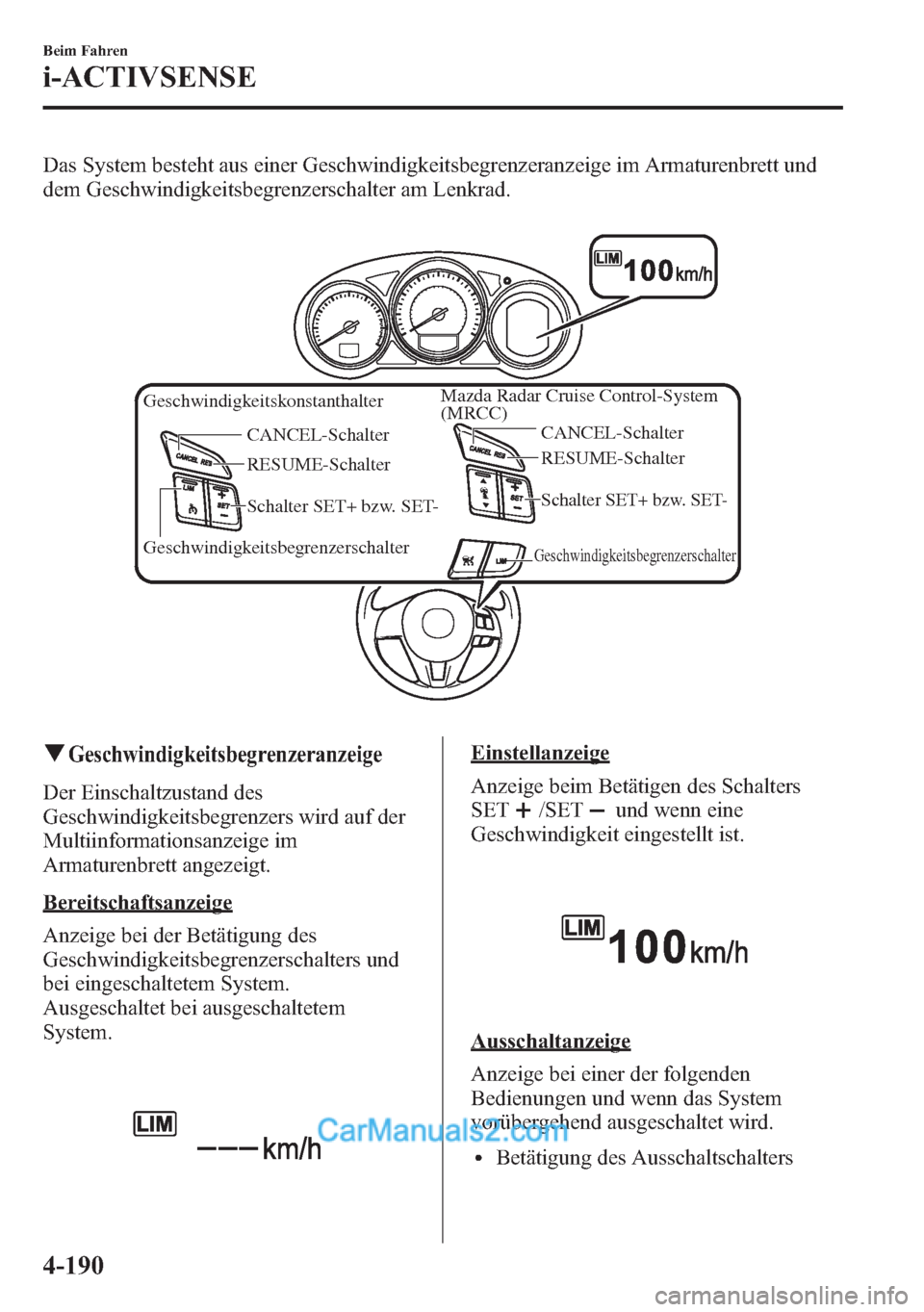

Das System besteht aus einer Geschwindigkeitsbegrenzeranzeige im Armaturenbrett und
dem Geschwindigkeitsbegrenzerschalter am Lenkrad.
CANCEL-Schalter
Geschwindigkeitsbegrenzerschalter
Geschwindigkeitsbegrenzerschalter
RESUME-Schalter GeschwindigkeitskonstanthalterMazda Radar Cruise Control-System
(MRCC)
Schalter SET+ bzw. SET-
CANCEL-Schalter
RESUME-Schalter
Schalter SET+ bzw. SET-
qGeschwindigkeitsbegrenzeranzeige
Der Einschaltzustand des
Geschwindigkeitsbegrenzers wird auf der
Multiinformationsanzeige im
Armaturenbrett angezeigt.
Bereitschaftsanzeige
Anzeige bei der Betätigung des
Geschwindigkeitsbegrenzerschalters und
bei eingeschaltetem System.
Ausgeschaltet bei ausgeschaltetem
System.
Einstellanzeige
Anzeige beim Betätigen des Schalters
SET
/SETund wenn eine
Geschwindigkeit eingestellt ist.
Ausschaltanzeige
Anzeige bei einer der folgenden
Bedienungen und wenn das System
vorübergehend ausgeschaltet wird.
lBetätigung des Ausschaltschalters
4-190
Beim Fahren
i-ACTIVSENSE

lStarkes Drücken des Gaspedals

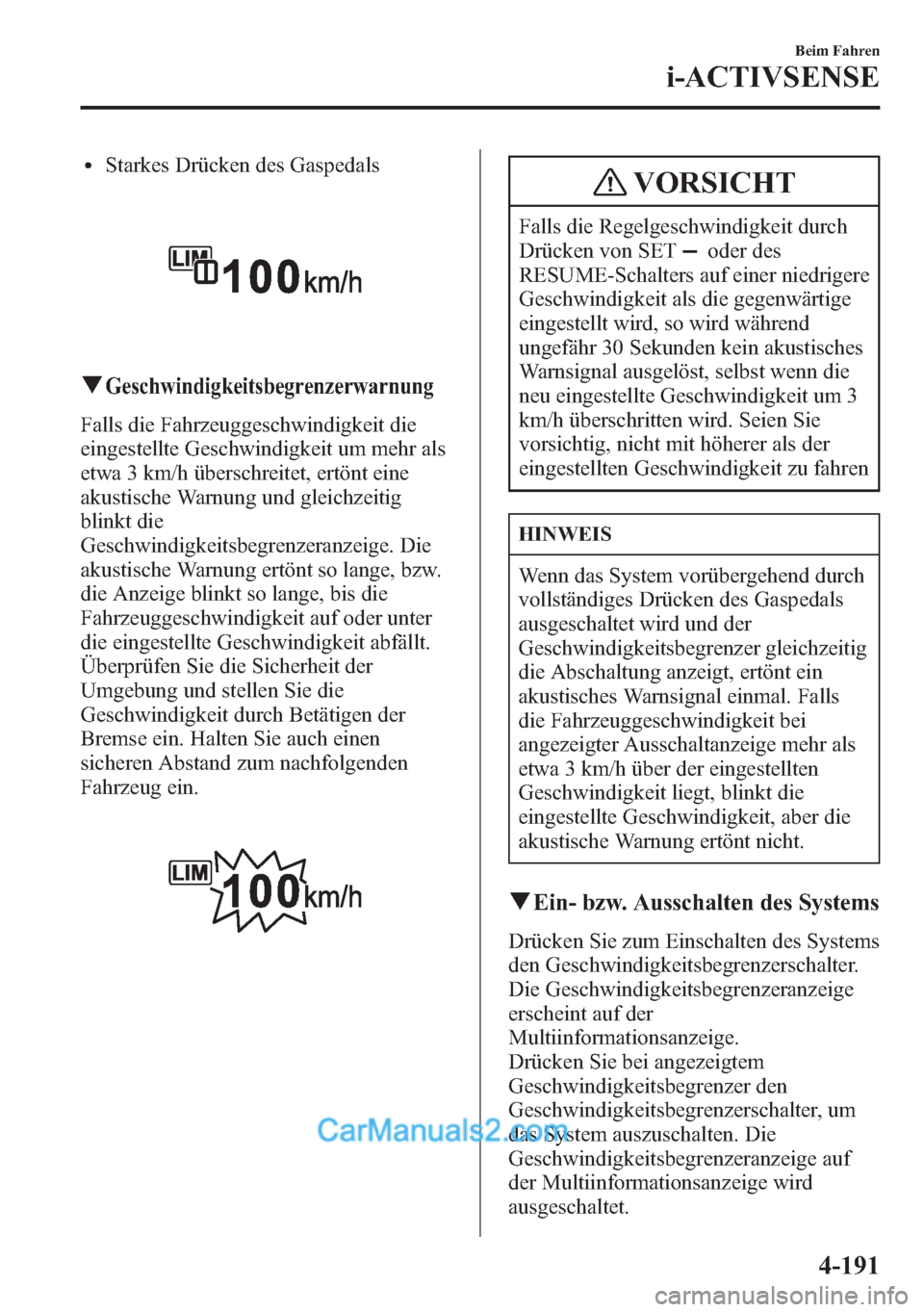

qGeschwindigkeitsbegrenzerwarnung
Falls die Fahrzeuggeschwindigkeit die
eingestellte Geschwindigkeit um mehr als
etwa 3 km/h überschreitet, ertönt eine
akustische Warnung und gleichzeitig
blinkt die
Geschwindigkeitsbegrenzeranzeige. Die
akustische Warnung ertönt so lange, bzw.
die Anzeige blinkt so lange, bis die
Fahrzeuggeschwindigkeit auf oder unter
die eingestellte Geschwindigkeit abfällt.
Überprüfen Sie die Sicherheit der
Umgebung und stellen Sie die
Geschwindigkeit durch Betätigen der
Bremse ein. Halten Sie auch einen
sicheren Abstand zum nachfolgenden
Fahrzeug ein.
VORSICHT
Falls die Regelgeschwindigkeit durch
Drücken von SET
oder des
RESUME-Schalters auf einer niedrigere
Geschwindigkeit als die gegenwärtige
eingestellt wird, so wird während
ungefähr 30 Sekunden kein akustisches
Warnsignal ausgelöst, selbst wenn die
neu eingestellte Geschwindigkeit um 3
km/h überschritten wird. Seien Sie
vorsichtig, nicht mit höherer als der
eingestellten Geschwindigkeit zu fahren
HINWEIS
Wenn das System vorübergehend durch
vollständiges Drücken des Gaspedals
ausgeschaltet wird und der
Geschwindigkeitsbegrenzer gleichzeitig
die Abschaltung anzeigt, ertönt ein
akustisches Warnsignal einmal. Falls
die Fahrzeuggeschwindigkeit bei
angezeigter Ausschaltanzeige mehr als
etwa 3 km/h über der eingestellten
Geschwindigkeit liegt, blinkt die
eingestellte Geschwindigkeit, aber die
akustische Warnung ertönt nicht.
qEin- bzw. Ausschalten des Systems
Drücken Sie zum Einschalten des Systems
den Geschwindigkeitsbegrenzerschalter.
Die Geschwindigkeitsbegrenzeranzeige
erscheint auf der
Multiinformationsanzeige.
Drücken Sie bei angezeigtem
Geschwindigkeitsbegrenzer den
Geschwindigkeitsbegrenzerschalter, um
das System auszuschalten. Die
Geschwindigkeitsbegrenzeranzeige auf
der Multiinformationsanzeige wird
ausgeschaltet.
Beim Fahren
i-ACTIVSENSE
4-191

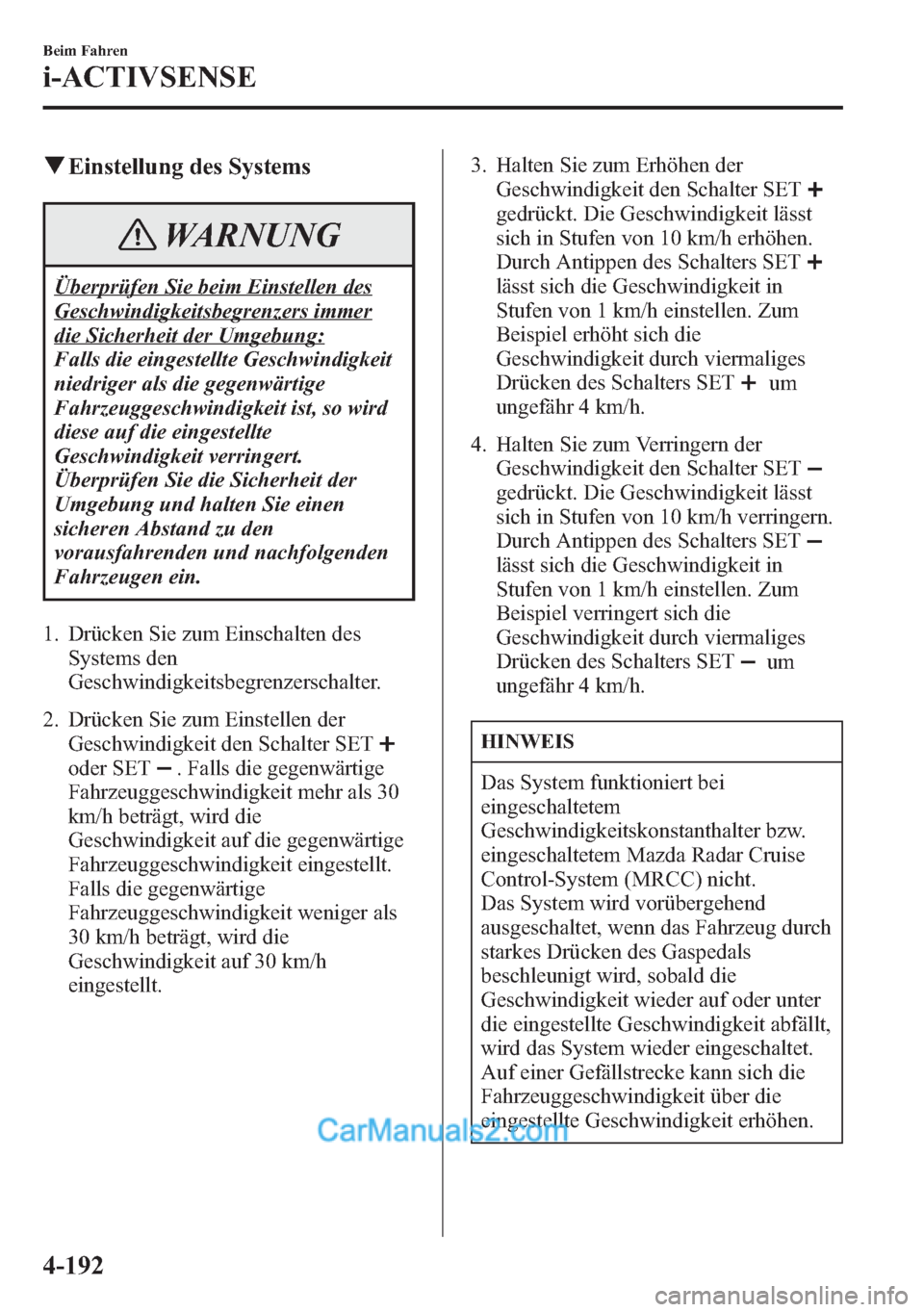

qEinstellung des Systems
WARNUNG
Überprüfen Sie beim Einstellen des
Geschwindigkeitsbegrenzers immer
die Sicherheit der Umgebung:
Falls die eingestellte Geschwindigkeit
niedriger als die gegenwärtige
Fahrzeuggeschwindigkeit ist, so wird
diese auf die eingestellte
Geschwindigkeit verringert.
Überprüfen Sie die Sicherheit der
Umgebung und halten Sie einen
sicheren Abstand zu den
vorausfahrenden und nachfolgenden
Fahrzeugen ein.
1. Drücken Sie zum Einschalten des
Systems den
Geschwindigkeitsbegrenzerschalter.
2. Drücken Sie zum Einstellen der
Geschwindigkeit den Schalter SET
oder SET. Falls die gegenwärtige
Fahrzeuggeschwindigkeit mehr als 30
km/h beträgt, wird die
Geschwindigkeit auf die gegenwärtige
Fahrzeuggeschwindigkeit eingestellt.
Falls die gegenwärtige
Fahrzeuggeschwindigkeit weniger als
30 km/h beträgt, wird die
Geschwindigkeit auf 30 km/h
eingestellt.3. Halten Sie zum Erhöhen der
Geschwindigkeit den Schalter SET
gedrückt. Die Geschwindigkeit lässt
sich in Stufen von 10 km/h erhöhen.
Durch Antippen des Schalters SET
lässt sich die Geschwindigkeit in
Stufen von 1 km/h einstellen. Zum
Beispiel erhöht sich die
Geschwindigkeit durch viermaliges
Drücken des Schalters SET
um
ungefähr 4 km/h.
4. Halten Sie zum Verringern der
Geschwindigkeit den Schalter SET
gedrückt. Die Geschwindigkeit lässt
sich in Stufen von 10 km/h verringern.
Durch Antippen des Schalters SET
lässt sich die Geschwindigkeit in
Stufen von 1 km/h einstellen. Zum
Beispiel verringert sich die
Geschwindigkeit durch viermaliges
Drücken des Schalters SET
um
ungefähr 4 km/h.
HINWEIS
Das System funktioniert bei
eingeschaltetem
Geschwindigkeitskonstanthalter bzw.
eingeschaltetem Mazda Radar Cruise
Control-System (MRCC) nicht.
Das System wird vorübergehend
ausgeschaltet, wenn das Fahrzeug durch
starkes Drücken des Gaspedals
beschleunigt wird, sobald die
Geschwindigkeit wieder auf oder unter
die eingestellte Geschwindigkeit abfällt,
wird das System wieder eingeschaltet.
Auf einer Gefällstrecke kann sich die
Fahrzeuggeschwindigkeit über die
eingestellte Geschwindigkeit erhöhen.
4-192
Beim Fahren
i-ACTIVSENSE

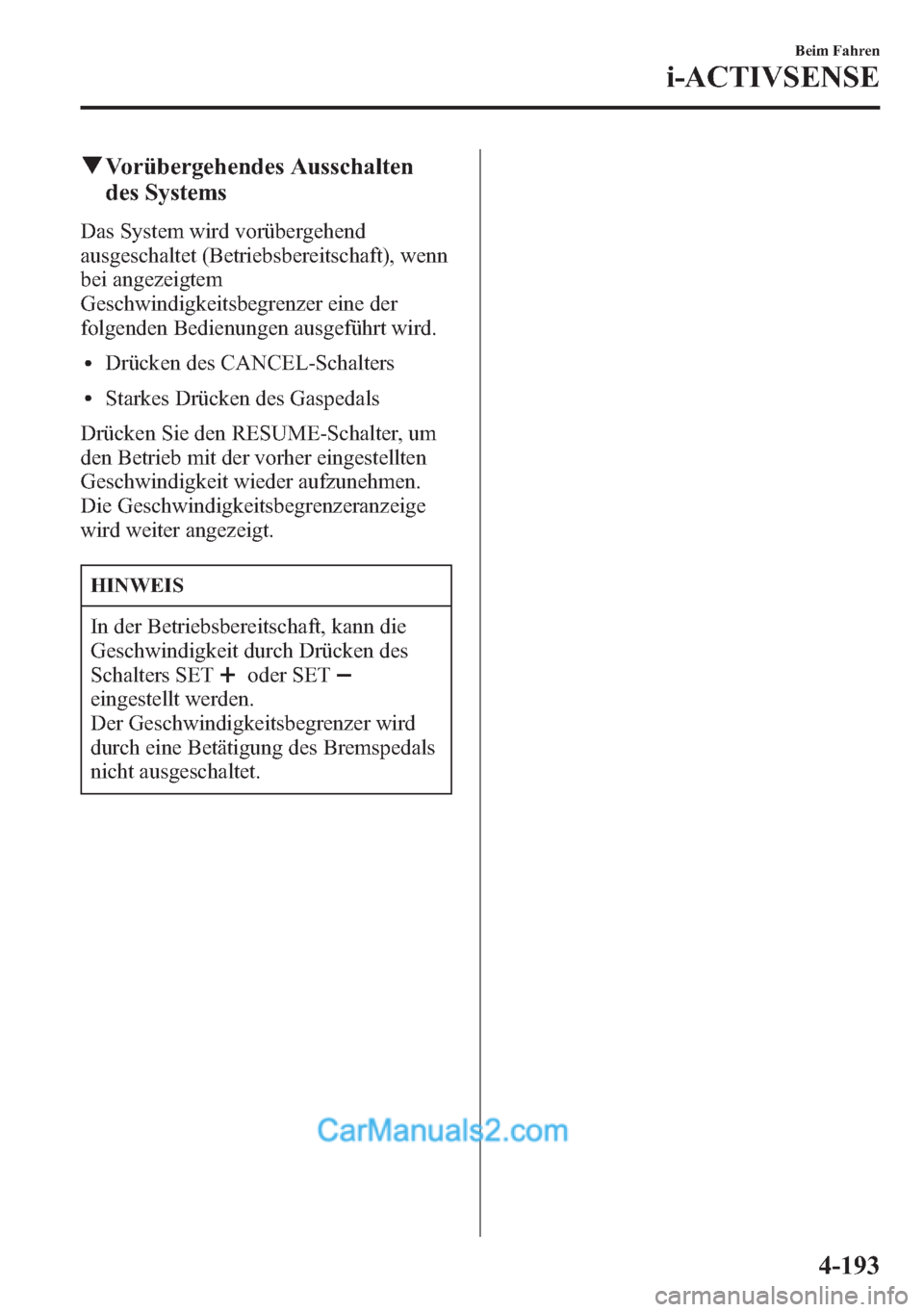

qVorübergehendes Ausschalten
des Systems
Das System wird vorübergehend
ausgeschaltet (Betriebsbereitschaft), wenn
bei angezeigtem
Geschwindigkeitsbegrenzer eine der
folgenden Bedienungen ausgeführt wird.
lDrücken des CANCEL-Schalters
lStarkes Drücken des Gaspedals
Drücken Sie den RESUME-Schalter, um
den Betrieb mit der vorher eingestellten
Geschwindigkeit wieder aufzunehmen.
Die Geschwindigkeitsbegrenzeranzeige
wird weiter angezeigt.
HINWEIS
In der Betriebsbereitschaft, kann die
Geschwindigkeit durch Drücken des
Schalters SET
oder SET
eingestellt werden.
Der Geschwindigkeitsbegrenzer wird
durch eine Betätigung des Bremspedals
nicht ausgeschaltet.
Beim Fahren
i-ACTIVSENSE
4-193
