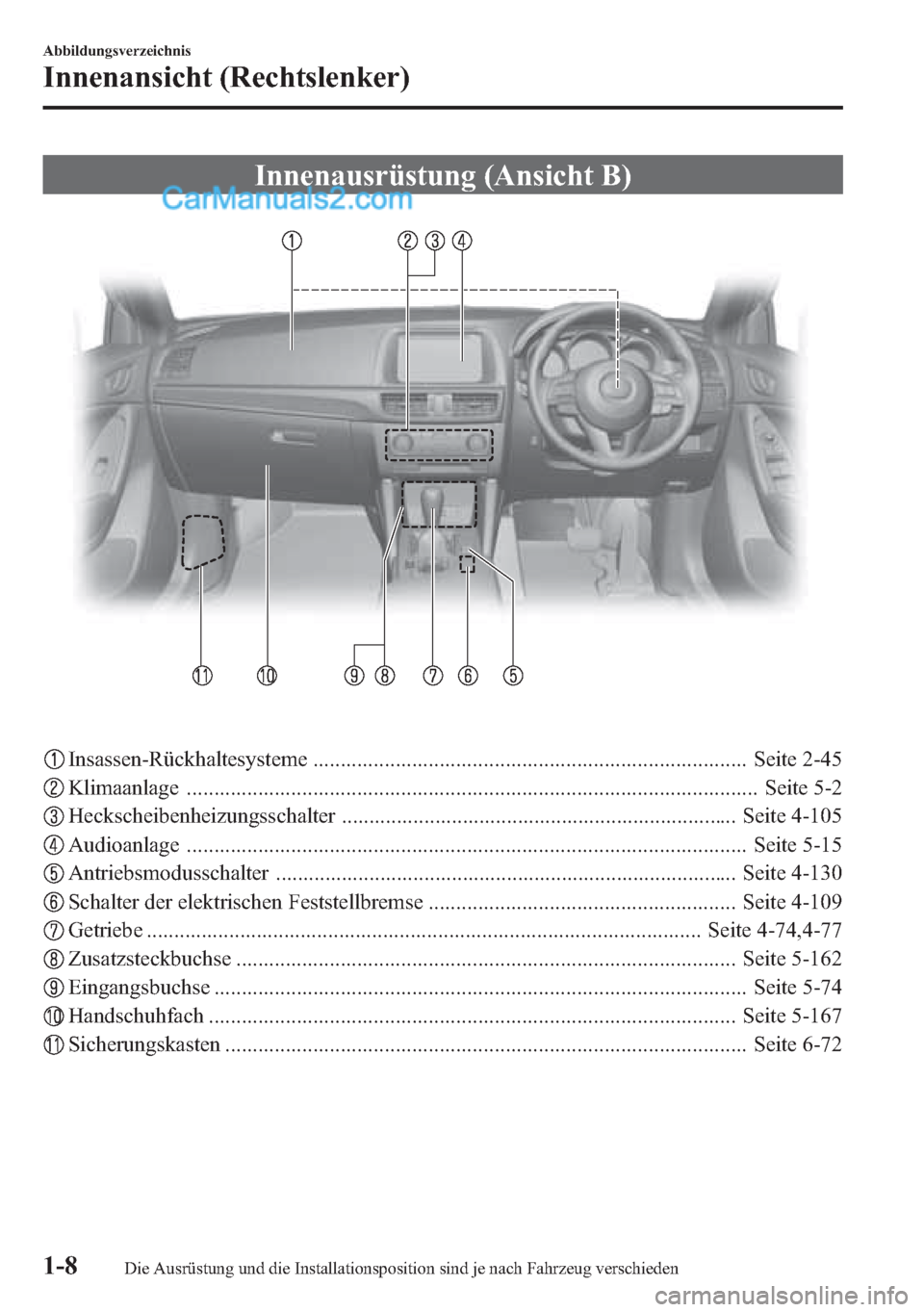

Innenausrüstung (Ansicht B)
Insassen-Rückhaltesysteme ............................................................................... Seite 2-45
Klimaanlage ........................................................................................................ Seite 5-2
Heckscheibenheizungsschalter ........................................................................ Seite 4-105
Audioanlage ...................................................................................................... Seite 5-15
Antriebsmodusschalter .................................................................................... Seite 4-130
Schalter der elektrischen Feststellbremse ........................................................ Seite 4-109
Getriebe ..................................................................................................... Seite 4-74,4-77
Zusatzsteckbuchse ........................................................................................... Seite 5-162
Eingangsbuchse ................................................................................................. Seite 5-74
Handschuhfach ................................................................................................ Seite 5-167
Sicherungskasten ............................................................................................... Seite 6-72
1-8
Abbildungsverzeichnis
Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden
Innenansicht (Rechtslenker)

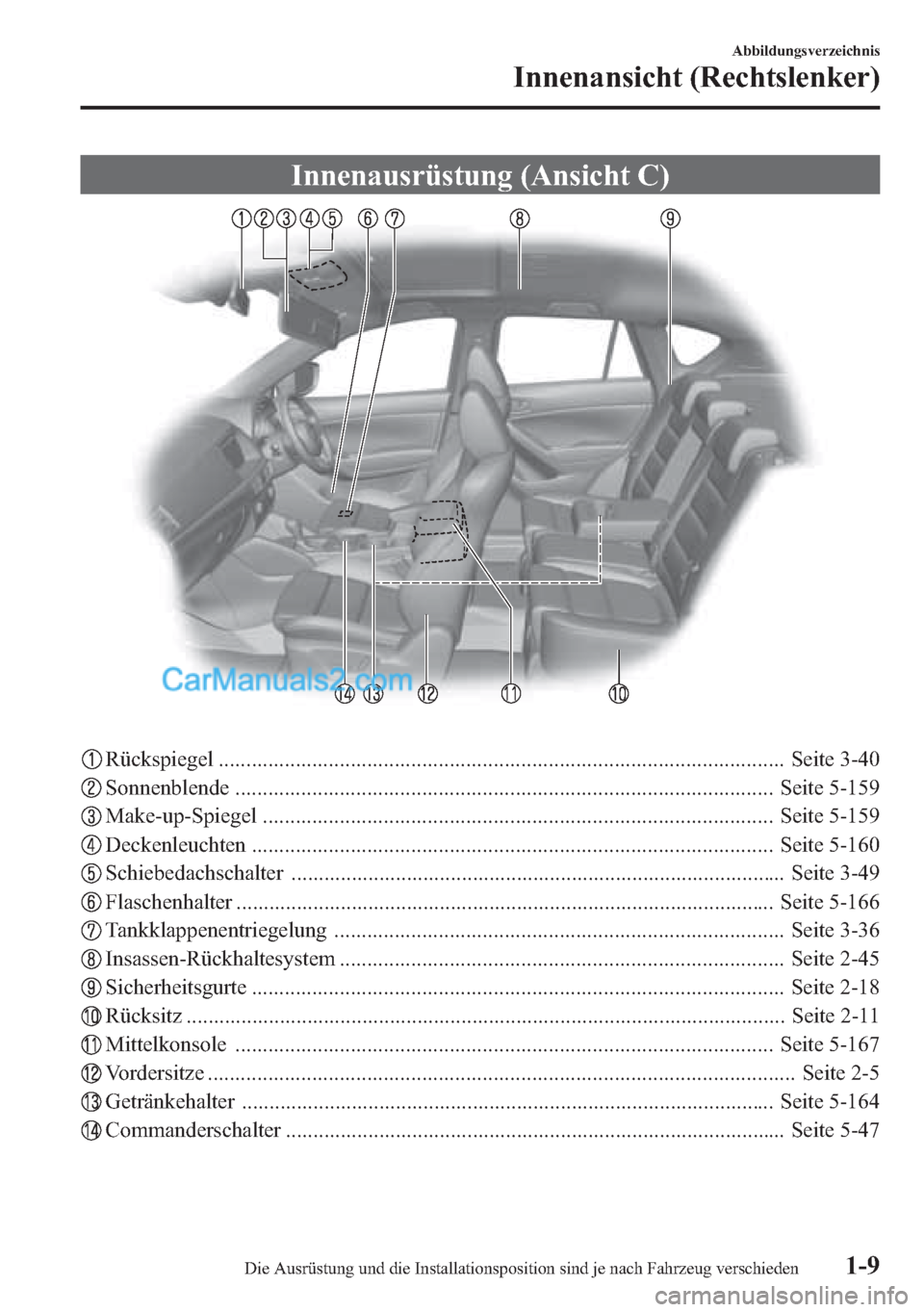

Innenausrüstung (Ansicht C)
Rückspiegel ....................................................................................................... Seite 3-40
Sonnenblende .................................................................................................. Seite 5-159
Make-up-Spiegel ............................................................................................. Seite 5-159
Deckenleuchten ............................................................................................... Seite 5-160
Schiebedachschalter .......................................................................................... Seite 3-49
Flaschenhalter .................................................................................................. Seite 5-166
Tankklappenentriegelung .................................................................................. Seite 3-36
Insassen-Rückhaltesystem ................................................................................. Seite 2-45
Sicherheitsgurte ................................................................................................. Seite 2-18
Rücksitz ............................................................................................................. Seite 2-11
Mittelkonsole .................................................................................................. Seite 5-167
Vordersitze ........................................................................................................... Seite 2-5
Getränkehalter ................................................................................................. Seite 5-164
Commanderschalter ........................................................................................... Seite 5-47
Abbildungsverzeichnis
Innenansicht (Rechtslenker)
1-9Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden

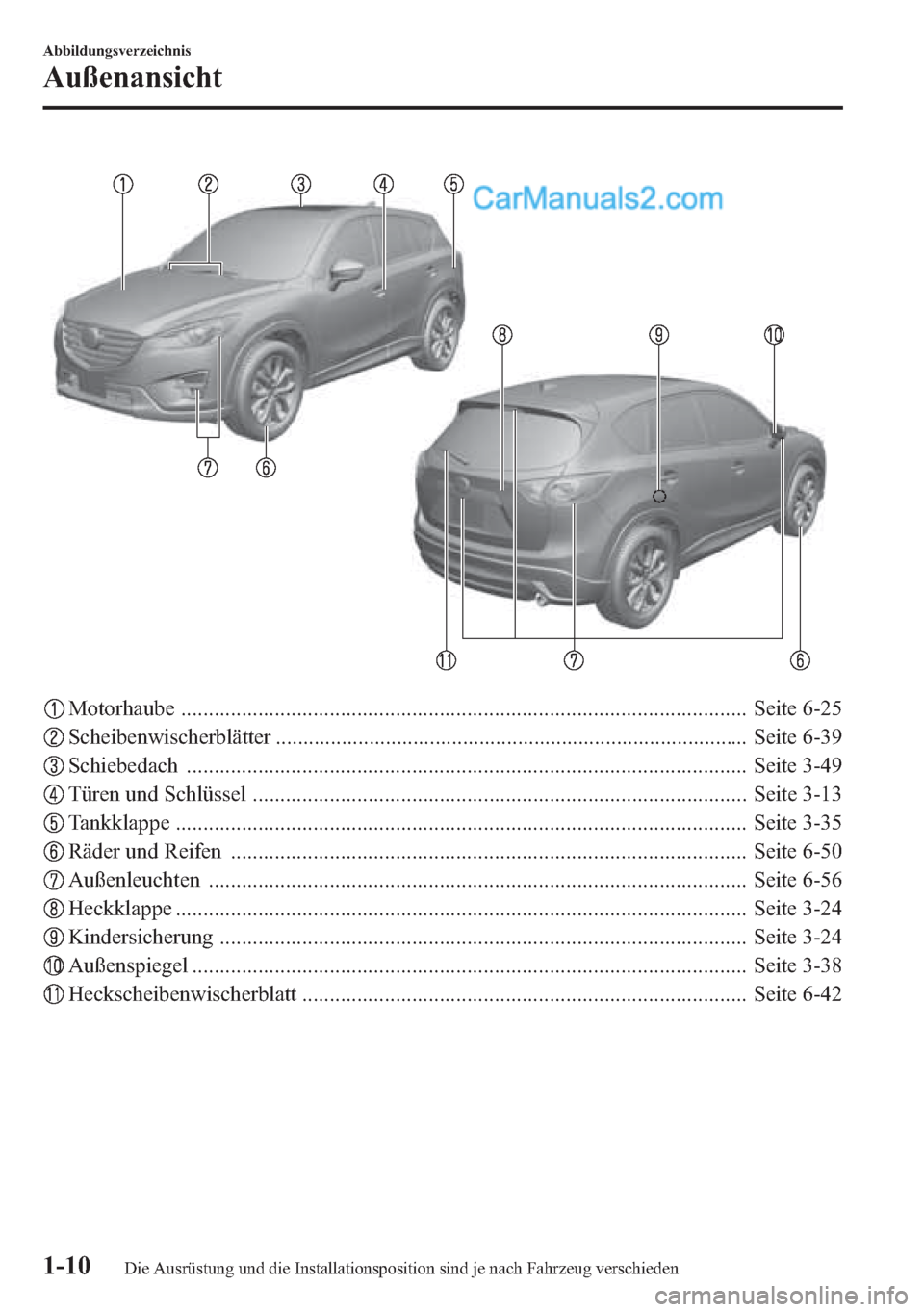

Motorhaube ....................................................................................................... Seite 6-25
Scheibenwischerblätter ...................................................................................... Seite 6-39
Schiebedach ...................................................................................................... Seite 3-49
Türen und Schlüssel .......................................................................................... Seite 3-13
Tankklappe ........................................................................................................ Seite 3-35
Räder und Reifen .............................................................................................. Seite 6-50
Außenleuchten .................................................................................................. Seite 6-56
Heckklappe ........................................................................................................ Seite 3-24
Kindersicherung ................................................................................................ Seite 3-24
Außenspiegel ..................................................................................................... Seite 3-38
Heckscheibenwischerblatt ................................................................................. Seite 6-42
1-10
Abbildungsverzeichnis
Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden
Außenansicht

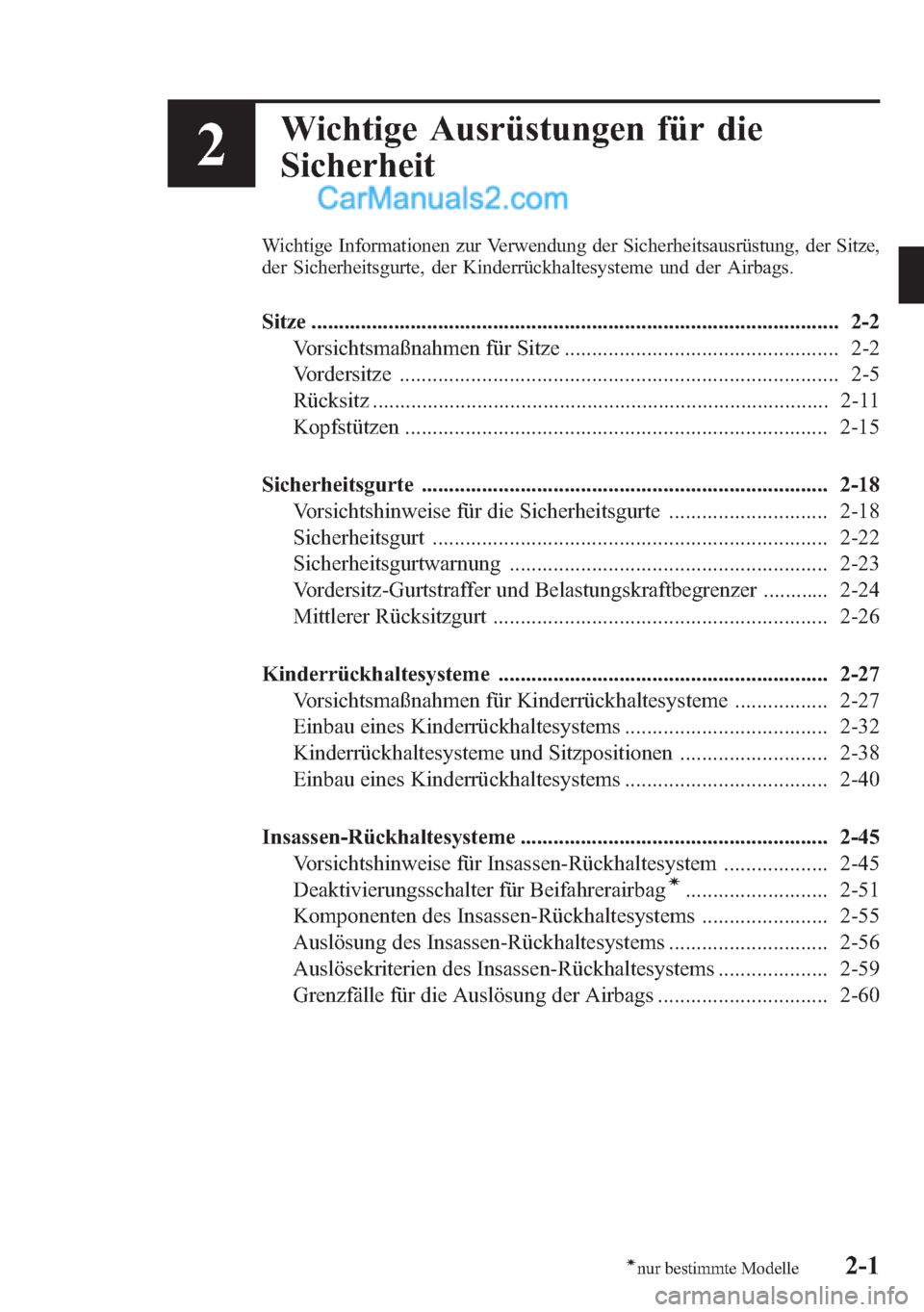

2
Wichtige Ausrüstungen für die
Sicherheit
Wichtige Informationen zur Verwendung der Sicherheitsausrüstung, der Sitze,
der Sicherheitsgurte, der Kinderrückhaltesysteme und der Airbags.
Sitze ................................................................................................ 2-2
Vorsichtsmaßnahmen für Sitze .................................................. 2-2
Vordersitze ................................................................................ 2-5
Rücksitz ................................................................................... 2-11
Kopfstützen ............................................................................. 2-15
Sicherheitsgurte .......................................................................... 2-18
Vorsichtshinweise für die Sicherheitsgurte ............................. 2-18
Sicherheitsgurt ........................................................................ 2-22
Sicherheitsgurtwarnung .......................................................... 2-23
Vordersitz-Gurtstraffer und Belastungskraftbegrenzer ............ 2-24
Mittlerer Rücksitzgurt ............................................................. 2-26
Kinderrückhaltesysteme ............................................................ 2-27
Vorsichtsmaßnahmen für Kinderrückhaltesysteme ................. 2-27
Einbau eines Kinderrückhaltesystems ..................................... 2-32
Kinderrückhaltesysteme und Sitzpositionen ........................... 2-38
Einbau eines Kinderrückhaltesystems ..................................... 2-40
Insassen-Rückhaltesysteme ........................................................ 2-45
Vorsichtshinweise für Insassen-Rückhaltesystem ................... 2-45
Deaktivierungsschalter für Beifahrerairbag
í.......................... 2-51
Komponenten des Insassen-Rückhaltesystems ....................... 2-55
Auslösung des Insassen-Rückhaltesystems ............................. 2-56
Auslösekriterien des Insassen-Rückhaltesystems .................... 2-59
Grenzfälle für die Auslösung der Airbags ............................... 2-60
2-1ínur bestimmte Modelle

Vorsichtsmaßnahmen für Sitze
WARNUNG
Kontrollieren Sie, ob alle einstellbaren Sitzteile gesichert sind:
Einstellbare Sitze und Sitzlehnen, die nicht richtig gesichert sind, sind gefährlich. Bei
einer Notbremsung oder einem Aufprall kann sich der Sitz oder die Sitzlehne bewegen
und Verletzungen verursachen. Kontrollieren Sie, ob die einstellbaren Sitzteile richtig
eingerastet sind, indem Sie versuchen den Sitz und die Sitzlehne nach vorne und
hinten zu drücken.
Erlauben Sie Kindern nicht einen Sitz einzustellen:
Es ist gefährlich, wenn Sie Kindern erlauben einen Sitz einzustellen. weil sich das
Kind an den Händen schwer verletzen kann oder die Füße eingeklemmt werden
können.
Fahren Sie niemals mit entriegelter Sitzlehne:
Die Sitzlehnen haben eine wichtige Schutzfunktion. Bei einer unverriegelten Sitzlehne
besteht die Gefahr, dass Passagiere und Gepäck im Fahrzeug herumgeschleudert
werden und sich die Passagiere im Falle einer Notbremsung oder eines Aufpralls
schwere Verletzungen zuziehen können. Nach dem Einstellen einer Sitzlehne müssen
Sie immer zur Überprüfung der Sitzlehnenverriegelung die Sitzlehne nach vorne und
hinten ziehen, auch wenn niemand auf dem Sitz Platz nimmt.
Der Fahrersitz darf nur bei stillstehendem Fahrzeug eingestellt werden:
Das Einstellen des Fahrersitzes während der Fahrt ist gefährlich. Der Fahrer kann
die Beherrschung über das Fahrzeug verlieren.
Die Vordersitze dürfen nicht abgeändert oder ausgetauscht werden:
Es ist gefährlich, Änderungen vorzunehmen oder die Vordersitze wie zum Ersetzen
des Sitzpolsters auszubauen oder irgendwelche Schrauben zu lösen. In den
Vordersitzen sind wichtige Teile für die Airbags und das Insassen-Rückhaltesystem
vorhanden, die durch Modifikationen beschädigt werden können. Bei Modifikationen
am Insassen-Rückhaltesystem besteht deshalb eine hohe Verletzungsgefahr. Falls die
Vordersitze aus- oder eingebaut werden müssen, sollten Sie sich an einen autorisierten
Mazda-Vertragshändler/Servicepartner wenden.
2-2
Wichtige Ausrüstungen für die Sicherheit
Sitze

WARNUNG
Fahren Sie nicht mit beschädigten Vordersitzen:
Das Fahren mit beschädigten Vordersitzen ist gefährlich. Selbst wenn bei einem
schwachen Aufprall die Airbags nicht ausgelöst werden, besteht Gefahr, dass die
Vordersitze mit den wichtigen Airbagteilen beschädigt werden. Bei einem weiteren
Aufprall ist eine richtige Funktion der Airbags nicht mehr gewährleistet, so dass eine
hohe Verletzungsgefahr vorhanden ist. Lassen Sie deshalb nach einem Aufprall die
Vordersitze immer durch einen autorisierten Mazda-Vertragshändler/Servicepartner
überprüfen.
Nicht mit zurückgeneigten Vordersitzen fahren:
Bei stark geneigter Sitzlehne erhöht sich die Verletzungsgefahr, weil der
Sicherheitsgurt nicht den vollen Schutz gewährt. Im Falle einer Notbremsung oder
eines Aufpralls können Sie unter dem Sicherheitsgurt hindurchrutschen und sich
schwere innere Verletzungen zuziehen. Sitzen Sie aus diesem Grund möglichst tief
und aufrecht im Sitz.
Verwenden Sie keine Gegenstände, wie ein Kissen zwischen der Sitzlehne und dem
Rücken:
Es ist gefährlich Gegenstände, wie ein Kissen zwischen der Sitzlehne und dem Rücken
zu verwenden, weil eine richtige Sitzposition nicht eingehalten werden kann und bei
einem Aufprall die Funktion der Sicherheitsgurte beeinträchtigt wird, was zu einem
schweren Unfall mit sogar tödlichen Verletzungen führen kann.
Legen Sie keine Gegenstände unter den Sitz:
Ein Gegenstand kann eingeklemmt werden und eine richtige Sitzverriegelung
verhindern, was zu einem Unfall führen kann.
Stapeln Sie das Gepäck nicht höher als bis zur Sitzlehnenoberkante:
Höher als bis zur Oberkante der Sitzlehne aufgestapeltes Gepäck ist gefährlich. Bei
einer Notbremsung oder bei einem Aufprall können die Fahrzeuginsassen durch
herumgeschleuderte Gegenstände verletzt werden.
Kontrollieren Sie vor Fahrtantritt, ob das Gepäck richtig gesichert ist:
Das Fahren mit ungesichertem Gepäck ist gefährlich, weil bei einer Notbremsung
oder einem Aufprall schwere Verletzungen durch herumgeschleuderte Gepäckstücke
verursacht werden können.
Wichtige Ausrüstungen für die Sicherheit
Sitze
2-3

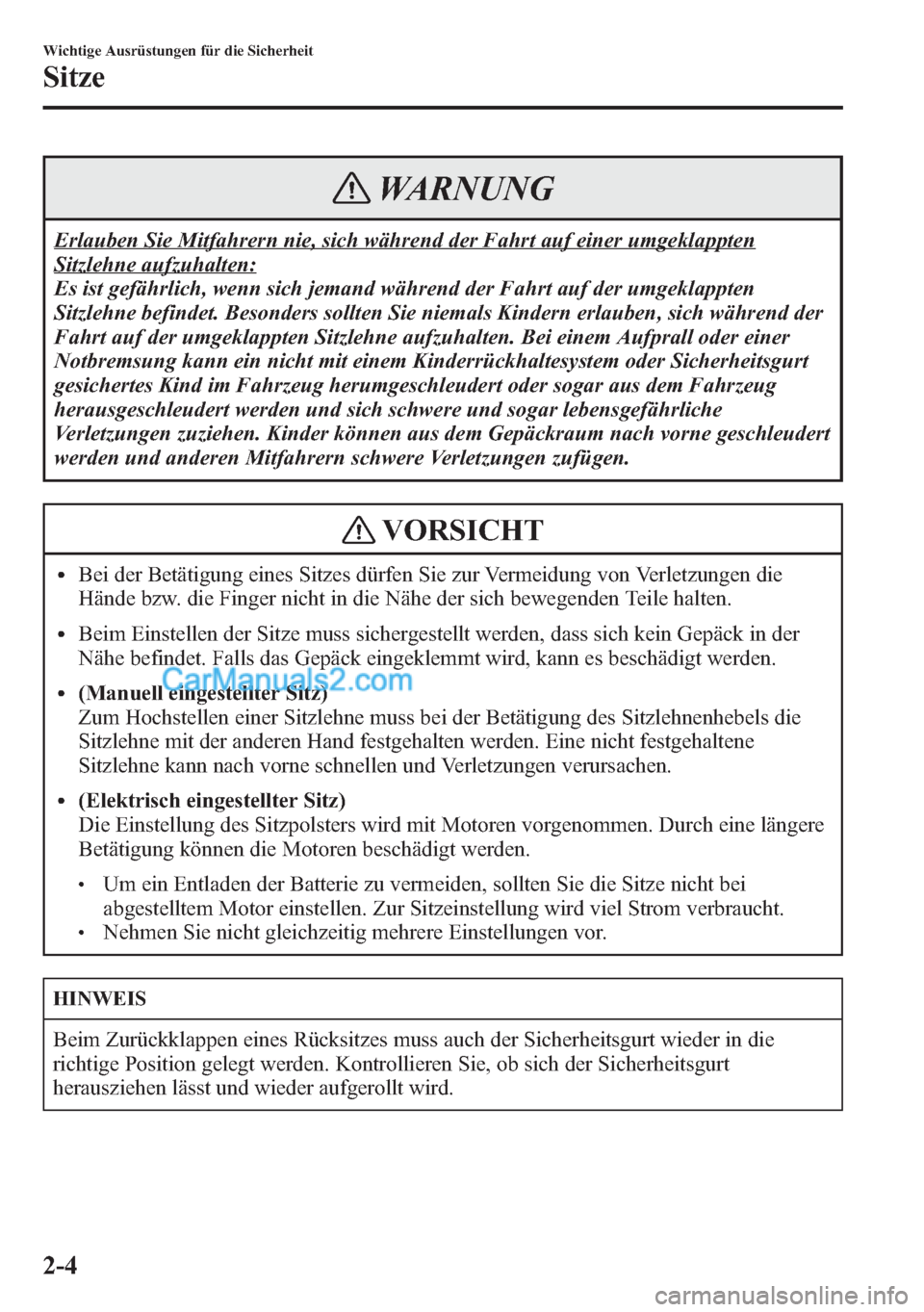

WARNUNG
Erlauben Sie Mitfahrern nie, sich während der Fahrt auf einer umgeklappten
Sitzlehne aufzuhalten:
Es ist gefährlich, wenn sich jemand während der Fahrt auf der umgeklappten
Sitzlehne befindet. Besonders sollten Sie niemals Kindern erlauben, sich während der
Fahrt auf der umgeklappten Sitzlehne aufzuhalten. Bei einem Aufprall oder einer
Notbremsung kann ein nicht mit einem Kinderrückhaltesystem oder Sicherheitsgurt
gesichertes Kind im Fahrzeug herumgeschleudert oder sogar aus dem Fahrzeug
herausgeschleudert werden und sich schwere und sogar lebensgefährliche
Verletzungen zuziehen. Kinder können aus dem Gepäckraum nach vorne geschleudert
werden und anderen Mitfahrern schwere Verletzungen zufügen.
VORSICHT
lBei der Betätigung eines Sitzes dürfen Sie zur Vermeidung von Verletzungen die
Hände bzw. die Finger nicht in die Nähe der sich bewegenden Teile halten.
lBeim Einstellen der Sitze muss sichergestellt werden, dass sich kein Gepäck in der
Nähe befindet. Falls das Gepäck eingeklemmt wird, kann es beschädigt werden.
l(Manuell eingestellter Sitz)
Zum Hochstellen einer Sitzlehne muss bei der Betätigung des Sitzlehnenhebels die
Sitzlehne mit der anderen Hand festgehalten werden. Eine nicht festgehaltene
Sitzlehne kann nach vorne schnellen und Verletzungen verursachen.
l(Elektrisch eingestellter Sitz)
Die Einstellung des Sitzpolsters wird mit Motoren vorgenommen. Durch eine längere
Betätigung können die Motoren beschädigt werden.
lUm ein Entladen der Batterie zu vermeiden, sollten Sie die Sitze nicht bei
abgestelltem Motor einstellen. Zur Sitzeinstellung wird viel Strom verbraucht.
lNehmen Sie nicht gleichzeitig mehrere Einstellungen vor.
HINWEIS
Beim Zurückklappen eines Rücksitzes muss auch der Sicherheitsgurt wieder in die
richtige Position gelegt werden. Kontrollieren Sie, ob sich der Sicherheitsgurt
herausziehen lässt und wieder aufgerollt wird.
2-4
Wichtige Ausrüstungen für die Sicherheit
Sitze

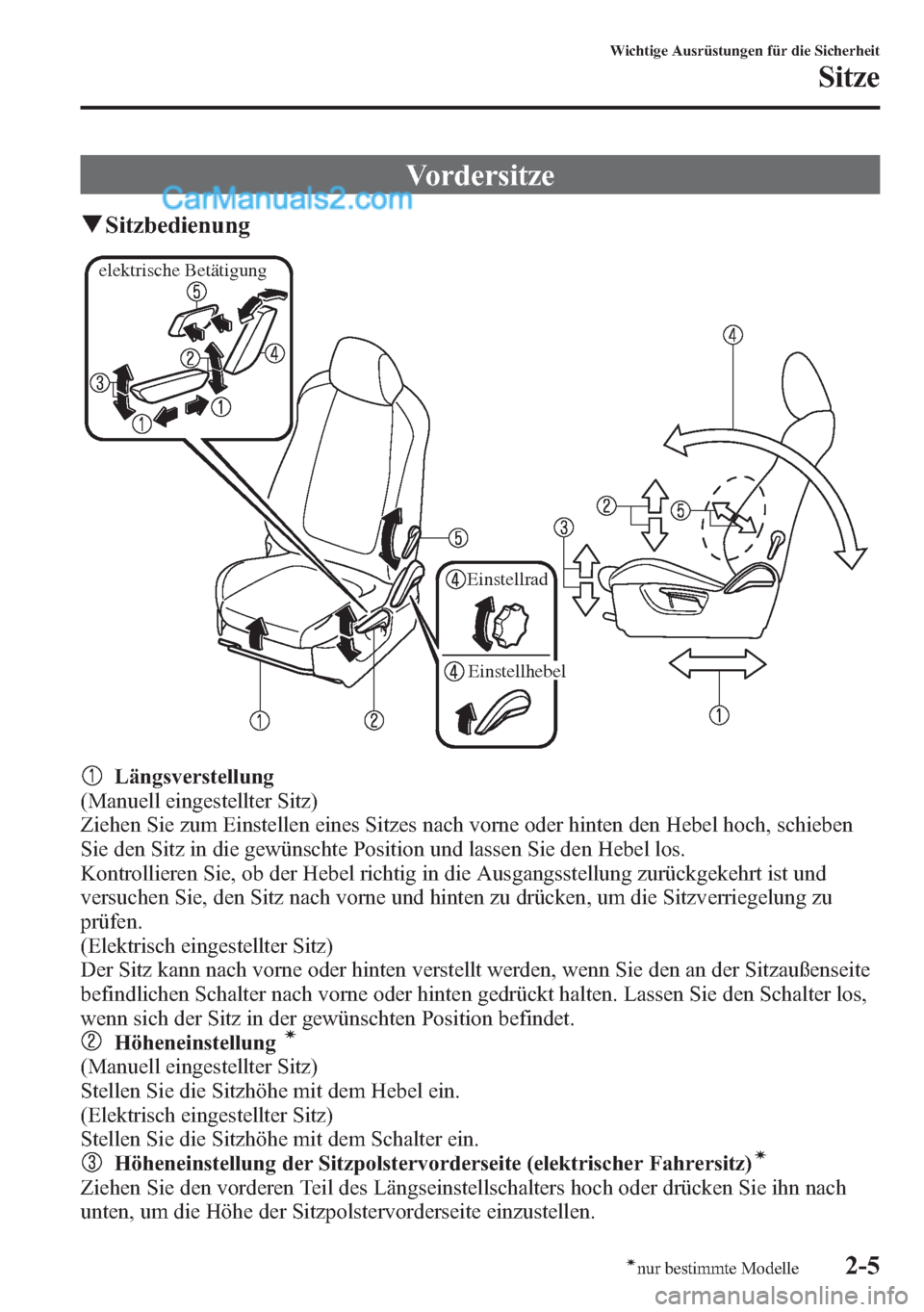

Vordersitze
qSitzbedienung
elektrische Betätigung
Einstellrad
Einstellhebel
Längsverstellung
(Manuell eingestellter Sitz)
Ziehen Sie zum Einstellen eines Sitzes nach vorne oder hinten den Hebel hoch, schieben
Sie den Sitz in die gewünschte Position und lassen Sie den Hebel los.
Kontrollieren Sie, ob der Hebel richtig in die Ausgangsstellung zurückgekehrt ist und
versuchen Sie, den Sitz nach vorne und hinten zu drücken, um die Sitzverriegelung zu
prüfen.
(Elektrisch eingestellter Sitz)
Der Sitz kann nach vorne oder hinten verstellt werden, wenn Sie den an der Sitzaußenseite
befindlichen Schalter nach vorne oder hinten gedrückt halten. Lassen Sie den Schalter los,
wenn sich der Sitz in der gewünschten Position befindet.
Höheneinstellungí
(Manuell eingestellter Sitz)
Stellen Sie die Sitzhöhe mit dem Hebel ein.
(Elektrisch eingestellter Sitz)
Stellen Sie die Sitzhöhe mit dem Schalter ein.
Höheneinstellung der Sitzpolstervorderseite (elektrischer Fahrersitz)í
Ziehen Sie den vorderen Teil des Längseinstellschalters hoch oder drücken Sie ihn nach
unten, um die Höhe der Sitzpolstervorderseite einzustellen.
Wichtige Ausrüstungen für die Sicherheit
Sitze
2-5ínur bestimmte Modelle
