2015 MAZDA MODEL CX-5 Betriebsanleitung (in German)

qDiesel-Partikel-Filterdisplay/
Kontrollleuchte (SKYACTIV-D 2.2)
Ty p A
Bei der Anzeige von“Belastung DPF zu
hoch”
Die Rußpartikel lassen sich nicht
automatisch entfernen, weil die Menge
der angesammelten Rußpartikel über dem
Grenzwert liegt.
Nach dem Warmlaufen des Motors
(Motorkühlmitteltemperatur mindestens
80 °C) drücken Sie das Gaspedal und
fahren Sie das Fahrzeug bei einer
Geschwindigkeit von mehr als 20 km/h
für ungefähr 15 bis 20 Minuten, um die
Rußpartikel zu vernichten.
Bei der Anzeige von“DPF-
Überprüfung erforderlich”
Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Falls das Fahrzeug bei der Anzeige von
“Belastung DPF zu hoch”weiter
betrieben wird, erhöht sich die Menge
der Rußpartikel und die Anzeige“DPF-
Überprüfung erforderlich”kann
erscheinen. Falls die Anzeige auf
“DPF-Überprüfung erforderlich”
wechselt, muss das Fahrzeug
unverzüglich von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüft werden. Falls das Fahrzeug
ohne Kontrolle weiter betrieben wird,
können Motorstörungen auftreten.
HINWEIS
Bei der Anzeige von“DPF-
Überprüfung erforderlich”wird die
Motorleistung zum Schutz des Diesel-
Partikel-Filters gedrosselt.
Ty p B
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Die Diesel-Partikel-Filter-Kontrollleuchte
leuchtet, wenn sich die Rußpartikel nicht
automatisch entfernen lassen und sich
eine bestimmte Menge Rußpartikel
angesammelt hat. Nach dem Warmlaufen
des Motors (Motorkühlmitteltemperatur
mindestens 80 °C) drücken Sie das
Gaspedal und fahren Sie das Fahrzeug bei
einer Geschwindigkeit von mehr als 20
km/h für ungefähr 15 bis 20 Minuten, um
die Rußpartikel zu vernichten.
4-66
Beim Fahren
Armaturenbrett und Anzeigen

Wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, wenn die
Diesel-Partikel-Filter-Kontrollleuchte
blinkt.
VORSICHT
Falls Sie mit leuchtender Diesel-
Partikel-Filter-Kontrollleuchte normal
weiter fahren, können sich weitere
Rußpartikel ansammeln und die
Kontrollleuchte beginnt zu blinken.
Lassen Sie das Fahrzeug unverzüglich
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüfen, wenn die Diesel-Partikel-
Filter-Kontrollleuchte zu blinken
beginnt. Falls das Fahrzeug ohne
Kontrolle weiter betrieben wird, können
Motorstörungen auftreten.
HINWEIS
Wenn die Diesel-Partikel-Filter-
Kontrollleuchte blinkt, wird die
Motorleistung zum Schutz des
Partikelfilters verringert.
qSchlüsseldisplay/Kontrollleuchte
Ty p A
Nehmen Sie die Wartung entsprechend
der Anzeige vor.
Ty p B
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Leuchtet
Die Schlüsselkontrollleuchte leuchtet,
wenn das Motoröl ausgewechselt werden
muss.
Das Motoröl muss ausgewechselt werden,
sobald die Leuchte aufleuchtet.
Siehe“Motoröl”auf Seite 6-28.
Blinkt (SKYACTIV-D 2.2)
Der Abscheider scheidet das Wasser aus
dem Kraftstoff ab.
Wenn sich in diesem Filter Wasser
angesammelt hat, blinkt die Warnleuchte.
Wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qWarndisplay für niedrige
Umgebungstemperaturí
Leuchtet bei niedriger
Umgebungstemperatur.
Fahren Sie vorsichtig, weil die Straße
vereist sein kann.
Beim Fahren
Armaturenbrett und Anzeigen
4-67ínur bestimmte Modelle

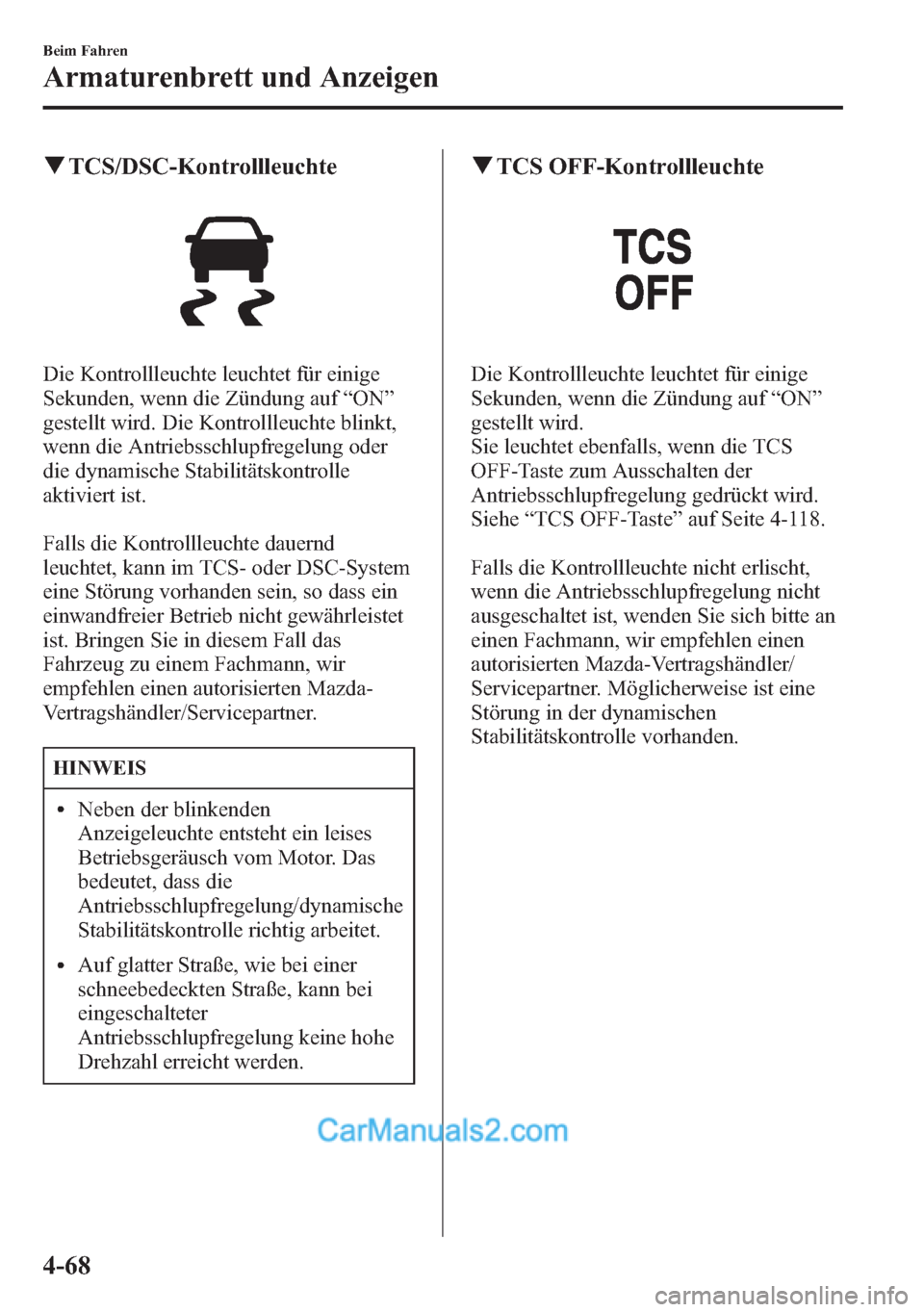

qTCS/DSC-Kontrollleuchte
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird. Die Kontrollleuchte blinkt,
wenn die Antriebsschlupfregelung oder
die dynamische Stabilitätskontrolle
aktiviert ist.
Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-System
eine Störung vorhanden sein, so dass ein
einwandfreier Betrieb nicht gewährleistet
ist. Bringen Sie in diesem Fall das
Fahrzeug zu einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
lNeben der blinkenden
Anzeigeleuchte entsteht ein leises
Betriebsgeräusch vom Motor. Das
bedeutet, dass die
Antriebsschlupfregelung/dynamische
Stabilitätskontrolle richtig arbeitet.
lAuf glatter Straße, wie bei einer
schneebedeckten Straße, kann bei
eingeschalteter
Antriebsschlupfregelung keine hohe
Drehzahl erreicht werden.
qTCS OFF-Kontrollleuchte
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Sie leuchtet ebenfalls, wenn die TCS
OFF-Taste zum Ausschalten der
Antriebsschlupfregelung gedrückt wird.
Siehe“TCS OFF-Taste”auf Seite 4-118.
Falls die Kontrollleuchte nicht erlischt,
wenn die Antriebsschlupfregelung nicht
ausgeschaltet ist, wenden Sie sich bitte an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Möglicherweise ist eine
Störung in der dynamischen
Stabilitätskontrolle vorhanden.
4-68
Beim Fahren
Armaturenbrett und Anzeigen

qKontrollleuchte Notbremsassistent/
City-Notbremsassistent (SBS/
SCBS) OFF (Typ A)
í
Diese Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Bei ausgeschaltetem Notbremsassistent/
City-Notbremsassistent (SBS/SCBS) wird
die Kontrollleuchte Notbremsassistent/
City-Notbremsassistent (SBS/SCBS) OFF
eingeschaltet.
Siehe“Individuelle Einstellungen”auf
Seite 9-13.
qWarndisplay des City-
Notbremsassistenten (SCBS) (Typ
A)
í
Das Display erscheint in der
Multiinformationsanzeige während der
Betätigung des City-Notbremsassistenten
(SCBS) oder der Bremskraftunterstützung
(SCBS-Bremsassistent).
qDisplay i-ELOOP (Typ A)í
Falls der Motor angelassen wird, nachdem
das Fahrzeug für längere Zeit nicht in
Betrieb genommen wurde, kann die
Meldung im Display“i-ELOOP lädt.”
erscheinen. Lassen Sie den Motor leer
laufen bis diese Anzeige erlischt.
HINWEIS
Falls das Fahrzeug mit einer
angezeigten Meldung gefahren wird,
ertönt ein akustisches Signal. Falls das
Lenkrad bei leuchtender Anzeige
betätigt wird, ist mehr Kraft erforderlich
als normal, aber das ist nicht ein
Anzeichen einer Störung. Halten Sie
das Fahrzeug an einer sicheren Stelle
mit laufendem Motor an und betätigen
Sie das Lenkrad nicht. Nach dem
Erlöschen der Meldung ist die
Lenkradbetätigung wieder normal.
qKontrollleuchte für tiefe
Kühlmitteltemperatur (blau)
Die Leuchte leuchtet kontinuierlich bei
niedriger Kühlmitteltemperatur und
erlischt sobald der Motor warm ist.
Beim Fahren
Armaturenbrett und Anzeigen
4-69ínur bestimmte Modelle

Falls die Kontrollleuchte bei
warmgelaufenem Motor immer noch
aufleuchtet, kann ein Fehler im
Temperaturfühler vorliegen. Wenden Sie
sich in diesem Fall an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFahrstufenanzeige
Die Wählhebelposition wird beim
Einschalten der Zündung auf“ON”
angezeigt.
HINWEIS
(nur bestimmte Modelle)
Durch eine der folgenden Bedienungen
wird die Wählhebelanzeige für 5
Minuten angezeigt, selbst wenn sich der
Zündschalter in einer anderen Position
als“ON”befindet.
lDie Zündung wird auf“OFF”
geschaltet.
lDie Fahrertür ist geöffnet.
Schaltpositionsanzeige
In der manuellen Betriebsart leuchtet die
Schaltpositionsanzeige“M”und die Zahl
für den gewählten Gang wird angezeigt.
qWahlmodusdisplayí
Wenn der Sportmodus gewählt ist,
leuchtet das Wahlmodusdisplay im
Armaturenbrett.
HINWEIS
Falls der Modus nicht in den
Sportmodus umgeschaltet werden kann,
blinkt das Wahlmodusdisplay, um den
Fahrer darauf aufmerksam zu machen.
qFernlichtkontrollleuchte
Diese Kontrollleuchte leuchtet
lbei eingeschaltetem Fernlicht
lund wenn der Blinkerhebel zum
Betätigen der Lichthupe angezogen
wird.
4-70
Beim Fahren
ínur bestimmte Modelle
Armaturenbrett und Anzeigen

qBlinker/Warnblinkerkontrollleuchte
Beim Betätigen des Blinkers blinkt die
linke oder die rechte
Blinkerkontrollleuchte, um die Seite des
eingeschalteten Blinkers anzuzeigen
(Seite 4-97).
Bei eingeschaltetem Warnblinker blinken
beide Blinkerkontrollleuchten (Seite
4-107).
Falls eine Kontrollleuchte abnormal
blinkt, kann eine Blinkerglühlampe
ausgebrannt sein. Wenden Sie sich in
diesem Fall an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qDiebstahlschutz-Kontrollleuchte
Die Kontrollleuchte beginnt in Intervallen
von zwei Sekunden zu blinken, wenn die
Zündung von“ON”auf“OFF”geschaltet
wird und die Wegfahrsperre aktiviert ist.Das Leuchte hört auf zu blinken, wenn die
Zündung mit dem richtigen Schlüssel auf
“ON”gestellt wird.
Damit wird die Wegfahrsperre deaktiviert,
die Kontrollleuchte leuchtet für ungefähr
drei Sekunden und erlischt danach.
Falls der Motor mit dem richtigen
Schlüssel nicht angelassen werden kann
und die Diebstahlschutz-Kontrollleuchte
leuchtet oder blinkt, kann eine Störung
vorhanden sein. Wenden Sie sich in
diesem Fall an einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qWarnleuchte (gelb)/
Kontrollleuchte (grün) der
Mazda Radar Cruise Control-
Warnleuchte (MRCC) (Typ A)
í
Mazda Radar Cruise Control-
Warnleuchte (MRCC) (gelb)
Leuchtet
Beim Einschalten der Zündung auf“ON”
leuchtet die Warnleuchte auf und erlischt
nach einigen Sekunden.
Die Warnleuchte wird bei einer
Systemstörung bei eingeschaltetem
Mazda Radar Cruise Control-System
(MRCC) eingeschaltet. Wenden Sie sich
für eine Überprüfung an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Beim Fahren
Armaturenbrett und Anzeigen
4-71ínur bestimmte Modelle

Mazda Radar Cruise Control-
Kontrollleuchte (MRCC) (grün)
Leuchtet
Leuchtet bei eingestellter
Geschwindigkeit für das Mazda Radar
Cruise Control-System (MRCC).
qHauptkontrollleuchte (gelb)/
Einstellkontrollleuchte (grün) des
Geschwindigkeitskonstanthalters
í
Diese Leuchte hat zwei Farben.
Hauptkontrollleuchte des
Geschwindigkeitskonstanthalters(gelb)
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Die Kontrollleuchte leuchtet bei
aktiviertem
Geschwindigkeitskonstanthalter gelb.
Einstellkontrollleuchte des
Geschwindigkeitskonstanthalters(grün)
Diese Kontrollleuchte leuchtet grün, wenn
eine Geschwindigkeit eingestellt ist.
qDisplay/Kontrollleuchte Toter-
Winkel-Assistent (BSM) OFFí
Ty p A
Das Toter-Winkel-Display (BSM) OFF
leuchtet beim Drücken des Toter-Winkel-
Schalters (BSM), um den Toter-Winkel-
Assistent (BSM) und die Ausparkhilfe
(RCTA) auszuschalten.
Falls das Display auch nach Betätigung
des Toter-Winkel-Assistenten (BSM)
nicht erlischt, liegt eine Störung vor.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ty p B
Diese Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Die Toter-Winkel-Kontrollleuchte (BSM)
OFF leuchtet beim Drücken des Toter-
Winkel-Schalters (BSM), um den Toter-
Winkel-Assistent (BSM) und die
Ausparkhilfe (RCTA) auszuschalten.
Eine Störung des Systems wird unter den
folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
lDiese Leuchte wird nicht eingeschaltet,
wenn die Zündung auf“ON”gestellt
ist.
4-72
Beim Fahren
ínur bestimmte Modelle
Armaturenbrett und Anzeigen

lDie Leuchte leuchtet weiter, selbst
wenn der Toter-Winkel-Schalter (BSM)
ausgeschaltet wird.
lWährend der Fahrt wird die Leuchte
eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen
Straße, wenn der Radarsensor nur
wenige Fahrzeuge erfassen kann, wird
das System auf Pause geschaltet
(Display/Kontrollleuchte Toter-Winkel-
Assistent (BSM) OFF leuchtet im
Armaturenbrett). Dies bedeutet jedoch
nicht, dass eine Störung aufgetreten ist.
qBeleuchtungskontrollleuchte
Diese Kontrollleuchte leuchtet bei
eingeschalteter Außenbeleuchtung und bei
eingeschalteter Instrumentenbeleuchtung.
Die Leuchte blinkt weiter, wenn im
Beleuchtungssystem eine Störung
vorhanden ist. Wenden Sie sich in diesem
Fall an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qLED-Scheinwerferwarnleuchteí
Diese Warnleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Diese Leuchte leuchtet bei einer Störung
des LED-Scheinwerfers. Wenden Sie sich
gegebenenfalls an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qNebelscheinwerfer-Kontrollleuchteí
Bei eingeschalteten Nebelscheinwerfern
leuchtet diese Leuchte.
qNebelschlussleuchten-
Kontrollleuchteí
Bei eingeschalteter Nebelschlussleuchte
leuchtet diese Leuchte.
Beim Fahren
Armaturenbrett und Anzeigen
4-73ínur bestimmte Modelle
