2015 MAZDA MODEL CX-5 Betriebsanleitung (in German)

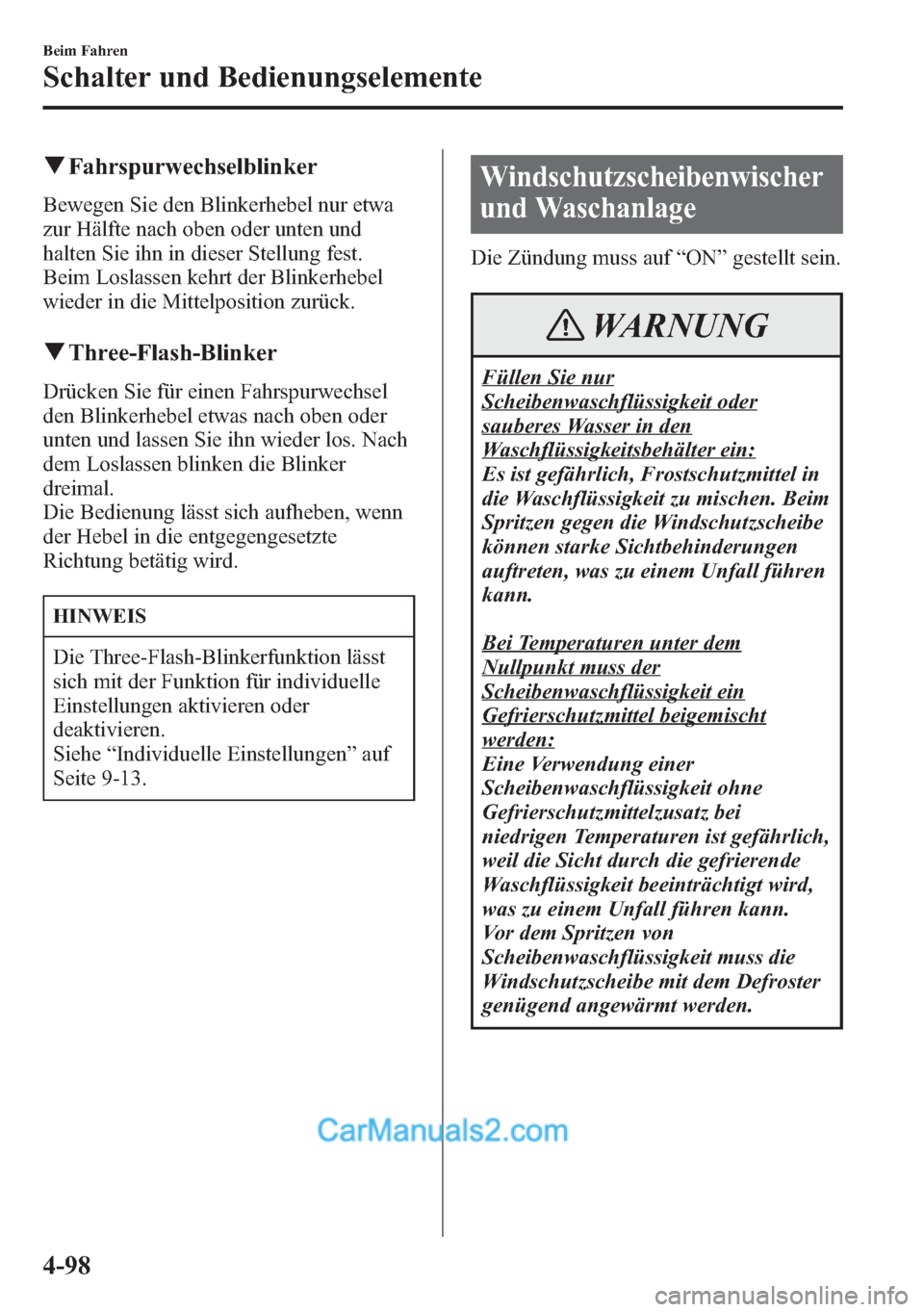

qFahrspurwechselblinker
Bewegen Sie den Blinkerhebel nur etwa
zur Hälfte nach oben oder unten und
halten Sie ihn in dieser Stellung fest.
Beim Loslassen kehrt der Blinkerhebel
wieder in die Mittelposition zurück.
qThree-Flash-Blinker
Drücken Sie für einen Fahrspurwechsel
den Blinkerhebel etwas nach oben oder
unten und lassen Sie ihn wieder los. Nach
dem Loslassen blinken die Blinker
dreimal.
Die Bedienung lässt sich aufheben, wenn
der Hebel in die entgegengesetzte
Richtung betätig wird.
HINWEIS
Die Three-Flash-Blinkerfunktion lässt
sich mit der Funktion für individuelle
Einstellungen aktivieren oder
deaktivieren.
Siehe“Individuelle Einstellungen”auf
Seite 9-13.
Windschutzscheibenwischer
und Waschanlage
Die Zündung muss auf“ON”gestellt sein.
WARNUNG
Füllen Sie nur
Scheibenwaschflüssigkeit oder
sauberes Wasser in den
Waschflüssigkeitsbehälter ein:
Es ist gefährlich, Frostschutzmittel in
die Waschflüssigkeit zu mischen. Beim
Spritzen gegen die Windschutzscheibe
können starke Sichtbehinderungen
auftreten, was zu einem Unfall führen
kann.
Bei Temperaturen unter dem
Nullpunkt muss der
Scheibenwaschflüssigkeit ein
Gefrierschutzmittel beigemischt
werden:
Eine Verwendung einer
Scheibenwaschflüssigkeit ohne
Gefrierschutzmittelzusatz bei
niedrigen Temperaturen ist gefährlich,
weil die Sicht durch die gefrierende
Waschflüssigkeit beeinträchtigt wird,
was zu einem Unfall führen kann.
Vor dem Spritzen von
Scheibenwaschflüssigkeit muss die
Windschutzscheibe mit dem Defroster
genügend angewärmt werden.
4-98
Beim Fahren
Schalter und Bedienungselemente

HINWEIS
Weil die Scheibenwischer durch Schnee
und Eis blockiert werden können, ist
der Scheibenwischermotor gegen
Beschädigung, Überhitzen oder
Brandausbruch durch einen
Überlastungsschutz geschützt. Beim
Ansprechen des Überlastungsschutzes
wird der Scheibenwischerbetrieb für ca.
5 Minuten unterbrochen.
Schalten Sie in diesem Fall den
Scheibenwischerschalter aus und halten
Sie das Fahrzeug am Straßenrand an.
Wenn Sie die Scheibenwischer nach ca.
5 Minuten wieder einschalten, sollten
sie normal funktionieren. Falls nicht,
müssen Sie so rasch wie möglich einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, aufsuchen. Halten Sie
das Fahrzeug am Straßenrand an.
Warten Sie bis das Wetter besser wird,
bevor Sie mit funktionslosen
Scheibenwischern fahren.
qWindschutzscheibenwischer
Drücken Sie zum Einschalten der
Scheibenwischer den Wischerhebel nach
oben oder unten.
Mit Intervallscheibenwischer
Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Bedienung beim Hochziehen
des Hebels
Intervallbetrieb
niedrige Drehzahl
hohe Drehzahl
Beim Fahren
Schalter und Bedienungselemente
4-99

Einstellbare Intervallscheibenwischer
Stellen Sie den Hebel in die
Intervallwischerstellung und stellen Sie
die Intervalllänge durch Drehen des Rings
ein.
Intervallringschnell
langsam
Mit automatischer Wischerregelung
Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Bedienung beim Hochziehen
des Hebels
automatische Regelung
niedrige Drehzahl
hohe Drehzahl
Automatische Wischerregelung
Wenn sich der Wischerhebel in der
Position
befindet, wird der
Niederschlag auf der Windschutzscheibe
durch den Regensensor erfasst und die
Scheibenwischer werden automatisch ein-
bzw. ausgeschaltet (aus, Intervall, niedrige
und hohe Wischgeschwindigkeit).
Die Empfindlichkeit des Regensensors
kann durch Drehen des Schalters am
Wischerhebel eingestellt werden.
Drehen Sie den Schalter von der
Mittelposition (normal) nach unten für
eine höhere Empfindlichkeit (raschere
Ansprechung) oder nach oben für eine
geringere Empfindlichkeit (langsamere
Ansprechung).
höhere
Empfindlichkeit
geringere
Empfindlichkeit
Schalter
Mittelposition
4-100
Beim Fahren
Schalter und Bedienungselemente

VORSICHT
lDer Regensensor darf nicht mit
einem Kleber an der
Windschutzscheibe abgedeckt
werden. Die Funktion des
Regensensors wird dadurch
beeinträchtigt.
VORSICHT
lWenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:
lFalls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.
lFalls ein Schlag mit der Hand
oder einem Gegenstand von
außen oder innen auf die
Windschutzscheibe einwirkt.
Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”geschaltet ist,
weil Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
Vergewissern Sie sich deshalb vor
dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die
Windschutzscheibe bei laufendem
Motor von Schnee und Eis befreit
wird.
Beim Fahren
Schalter und Bedienungselemente
4-101

HINWEIS
lWenn der Hebel für die automatische
Wischerregelung beim Fahren von
aufgestellt wird,
werden die Scheibenwischer einmal
betätigt. Danach werden die Wischer
entsprechend der Stärke des Regens
geregelt.
lDie automatische Wischerregelung
funktioniert nicht, wenn die
Temperatur des Regensensors tiefer
als ungefähr_
10 °C oder höher als
ungefähr 85 °C ist.
lFalls die Windschutzscheibe mit
einem Wasser abstoßenden Mittel
behandelt ist, kann der Regensensor
den Niederschlag nicht richtig
erfassen und die automatische
Wischerregelung kann nicht richtig
funktionieren.
lFalls an der Windschutzscheibe über
dem Regensensor Fremdkörper (wie
z.B. Eis oder Salzwasser) anhaften
oder bei vereister
Windschutzscheibe, können sich die
Scheibenwischer plötzlich bewegen.
Wenn die Fremdkörper bzw. das Eis
durch die Scheibenwischer nicht
entfernt werden können, werden die
Wischer ausgeschaltet. Stellen Sie
den Wischerhebel in diesem Fall in
die Position für niedrige bzw. hohe
Wischgeschwindigkeit für den
manuellen Betrieb und entfernen Sie
die Fremdkörper bzw. das Eis von
Hand, bevor Sie wieder auf
automatischen Wischerbetrieb
umschalten.
HINWEIS
lWenn der Hebel für die automatische
Wischerregelung in die Position
gestellt ist, können die
Scheibenwischer automatisch durch
eine starke Lichtquelle, durch
elektromagnetische Wellen oder
durch Infrarotlicht eingeschaltet
werden, weil der Regensensor mit
einen optischen Sensor gesteuert
wird. Es wird deshalb empfohlen den
Hebel für die automatische
Wischerregelung in die Position
zu stellen, außer beim Fahren
bei regnerischem Wetter.
lDer automatische
Scheibenwischerbetrieb kann
ausgeschaltet werden.
Siehe“Individuelle Einstellungen”
auf Seite 9-13.
qScheibenwaschanlage
Ziehen Sie den Scheibenwischerhebel
gegen das Lenkrad, um Waschflüssigkeit
gegen die Windschutzscheibe zu spritzen.
Wascher aus
4-102
Beim Fahren
Schalter und Bedienungselemente

HINWEIS
Falls der Windschutzscheibenwascher
bei ausgeschalteten Scheibenwischern
eingeschaltet wird, so werden die
Scheibenwischer für einige
Wischbewegungen eingeschaltet.
Kontrollieren Sie den
Waschflüssigkeitsstand, falls die
Waschanlage nicht funktioniert (Seite
6-37). Falls sich genügend
Waschflüssigkeit im Behälter befindet,
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Heckscheibenwischer und
Wascher
Die Zündung muss auf“ON”gestellt sein.
qHeckscheibenwischer
Schalten Sie den Scheibenwischer durch
Drehen des Heckscheibenwischer/
wascherschalters ein.
Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Intervallbetrieb
normal
qHeckscheiben-Waschanlage
Drehen Sie den Heckscheibenwischer/
wascherschalter in die Position
,um
Waschflüssigkeit auf die Heckscheibe zu
spritzen. Beim Loslassen des Schalters
wird die Waschanlage ausgeschaltet.
Kontrollieren Sie den
Waschflüssigkeitsstand, falls die
Waschanlage nicht funktioniert (Seite
6-37). Falls sich genügend
Waschflüssigkeit im Behälter befindet,
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Beim Fahren
Schalter und Bedienungselemente
4-103

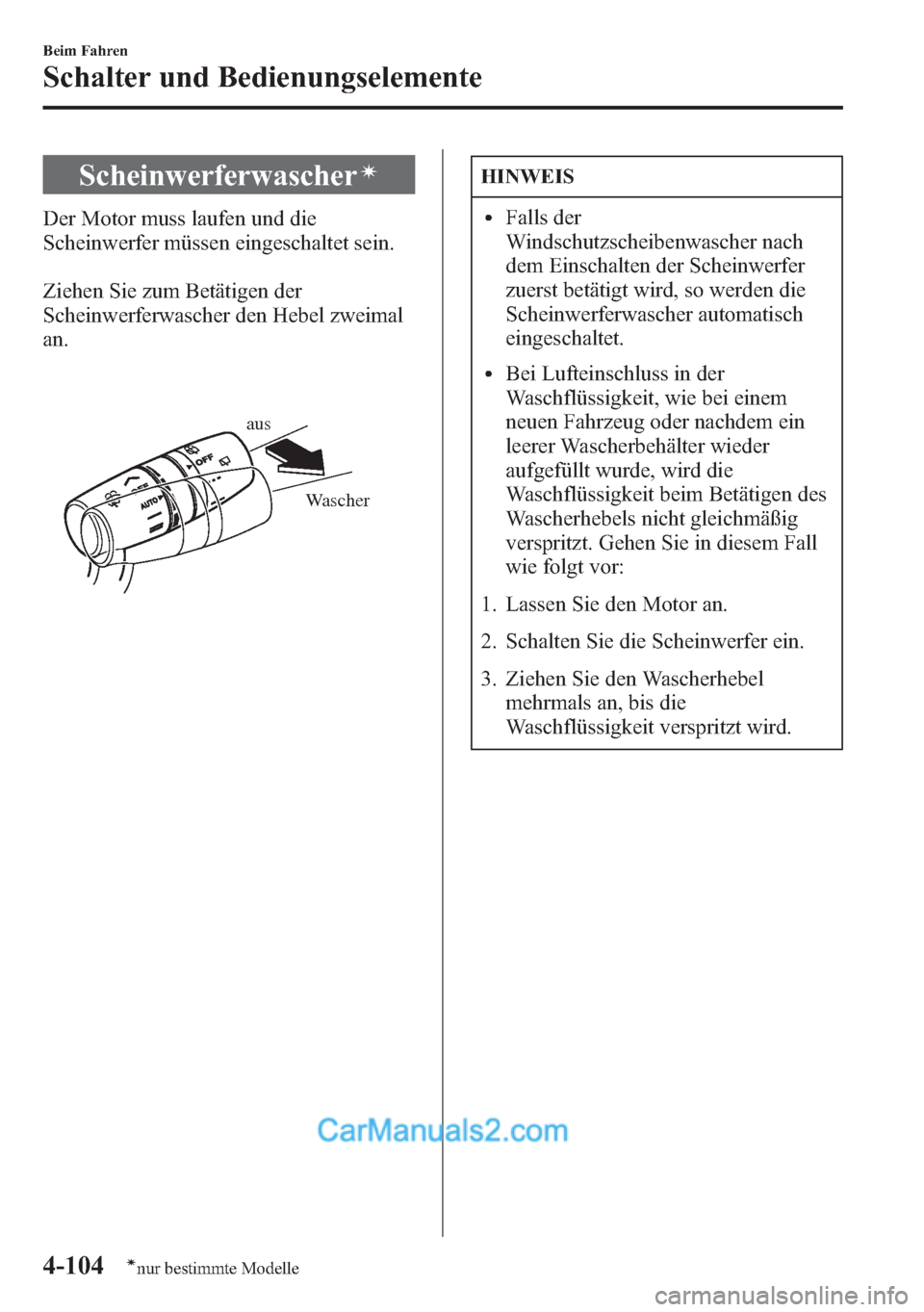

Scheinwerferwascherí
Der Motor muss laufen und die
Scheinwerfer müssen eingeschaltet sein.
Ziehen Sie zum Betätigen der
Scheinwerferwascher den Hebel zweimal
an.
Wascher aus
HINWEIS
lFalls der
Windschutzscheibenwascher nach
dem Einschalten der Scheinwerfer
zuerst betätigt wird, so werden die
Scheinwerferwascher automatisch
eingeschaltet.
lBei Lufteinschluss in der
Waschflüssigkeit, wie bei einem
neuen Fahrzeug oder nachdem ein
leerer Wascherbehälter wieder
aufgefüllt wurde, wird die
Waschflüssigkeit beim Betätigen des
Wascherhebels nicht gleichmäßig
verspritzt. Gehen Sie in diesem Fall
wie folgt vor:
1. Lassen Sie den Motor an.
2. Schalten Sie die Scheinwerfer ein.
3. Ziehen Sie den Wascherhebel
mehrmals an, bis die
Waschflüssigkeit verspritzt wird.
4-104
Beim Fahren
ínur bestimmte Modelle
Schalter und Bedienungselemente

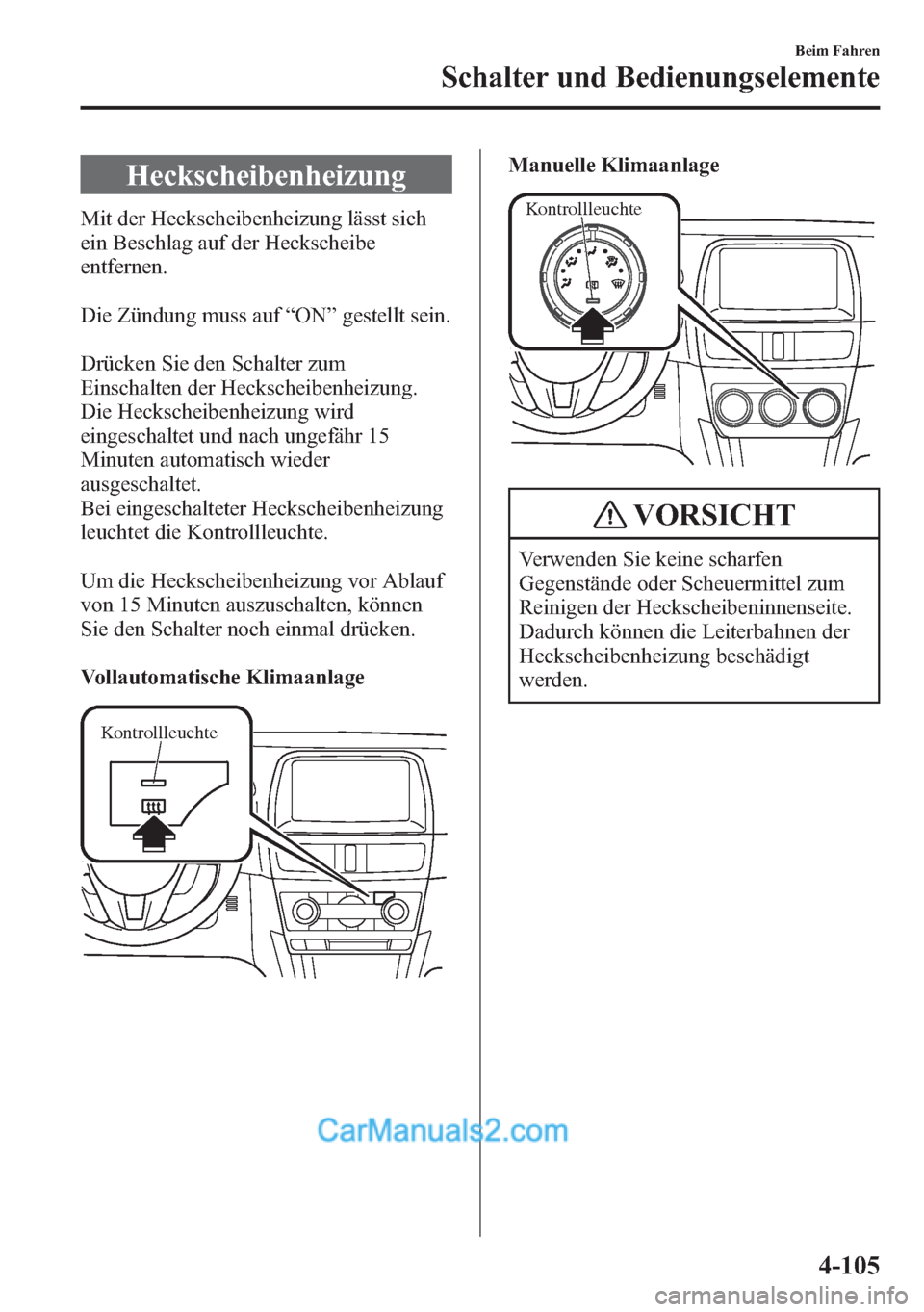

Heckscheibenheizung
Mit der Heckscheibenheizung lässt sich
ein Beschlag auf der Heckscheibe
entfernen.
Die Zündung muss auf“ON”gestellt sein.
Drücken Sie den Schalter zum
Einschalten der Heckscheibenheizung.
Die Heckscheibenheizung wird
eingeschaltet und nach ungefähr 15
Minuten automatisch wieder
ausgeschaltet.
Bei eingeschalteter Heckscheibenheizung
leuchtet die Kontrollleuchte.
Um die Heckscheibenheizung vor Ablauf
von 15 Minuten auszuschalten, können
Sie den Schalter noch einmal drücken.
Vollautomatische Klimaanlage
Kontrollleuchte
Manuelle Klimaanlage
Kontrollleuchte
VORSICHT
Verwenden Sie keine scharfen
Gegenstände oder Scheuermittel zum
Reinigen der Heckscheibeninnenseite.
Dadurch können die Leiterbahnen der
Heckscheibenheizung beschädigt
werden.
Beim Fahren
Schalter und Bedienungselemente
4-105
