2015 MAZDA MODEL ATENZA アテンザ｜取扱説明書 (in Japanese)

529
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

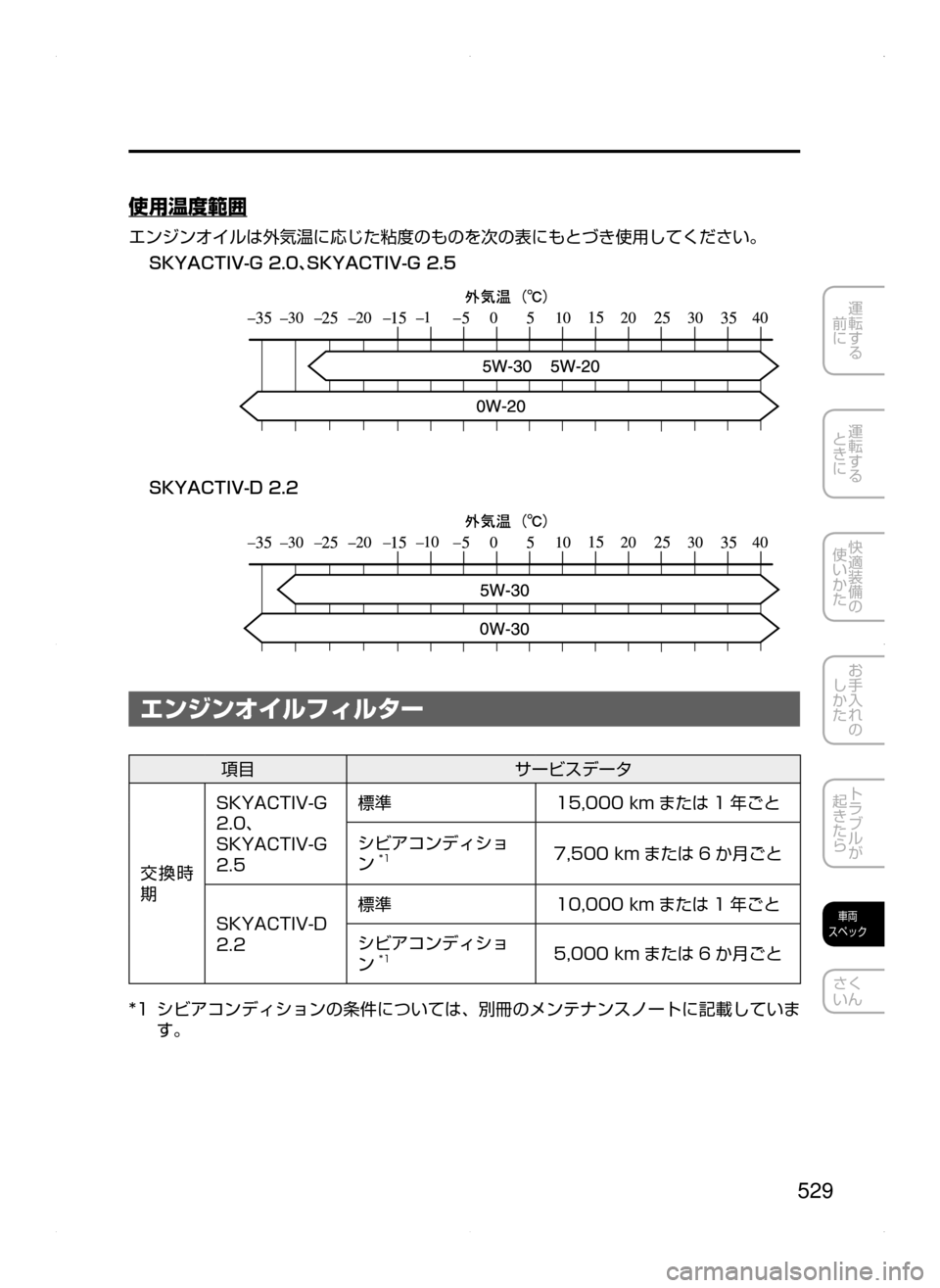

使用温度範囲
エンジンオイルは外気温に応じた粘度のものを次の表にもとづき使用してください。
4,:"$5*7(

J4,:"$5*7(

4,:"$5*7%

エンジンオイルフィルター
項目 サービスデータ
交換時
期
SKYACTIV-G
2.0､
SKYACTIV-G
2.5 標準
15,000km または 1 年ごと
シビアコンディショ
ン*17,500km または 6 か月ごと
SKYACTIV-D
2.2
標準
10,000km または 1 年ごと
シビアコンディショ
ン*15,000km または 6 か月ごと
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
ATENZA_Qツ_3版.indb 5292015/05/07 15:31:50

530
6. 車両スペック

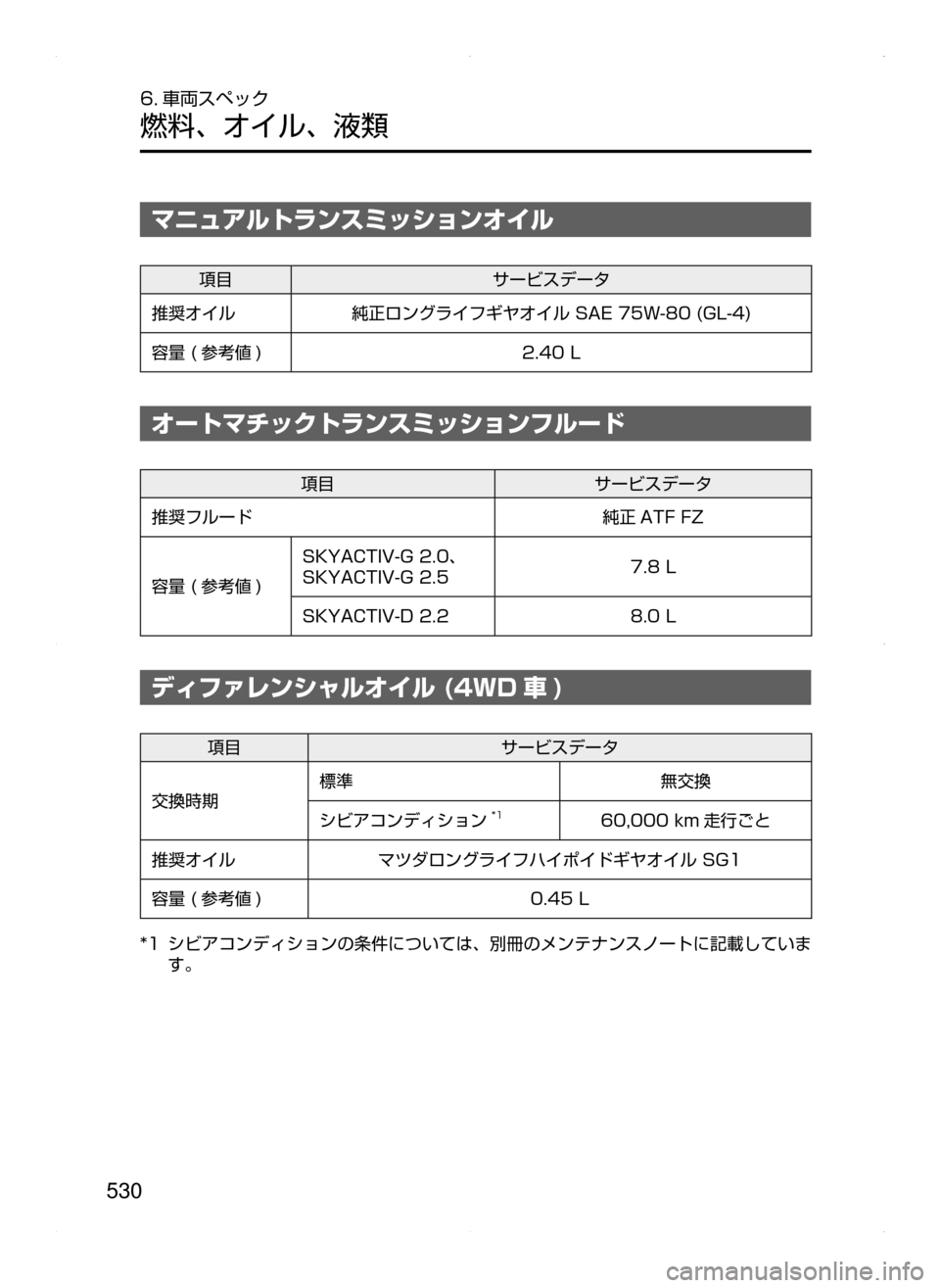

燃料､ オイル､ 液類
マニュアルトランスミッションオイル
項目サービスデータ
推奨オイル
純正ロングライフギヤオイルSAE75W-80(GL-4)
容量( 参考値 )2.40L
オートマチックトランスミッションフルード
項目 サービスデータ
推奨フルード
純正 ATFFZ
容量( 参考値 )
SKYACTIV-G2.0､
SKYACTIV-G2.57.8L
SKYACTIV-D2.28.0L
ディファレンシャルオイル (4WD 車 )
項目 サービスデータ
交換時期 標準
無交換
シビアコンディション
*160,000km 走行ごと
推奨オイルマツダロングライフハイポイドギヤオイルSG1
容量( 参考値 )0.45L
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
ATENZA_Qツ_3版.indb 5302015/05/07 15:31:50

531
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

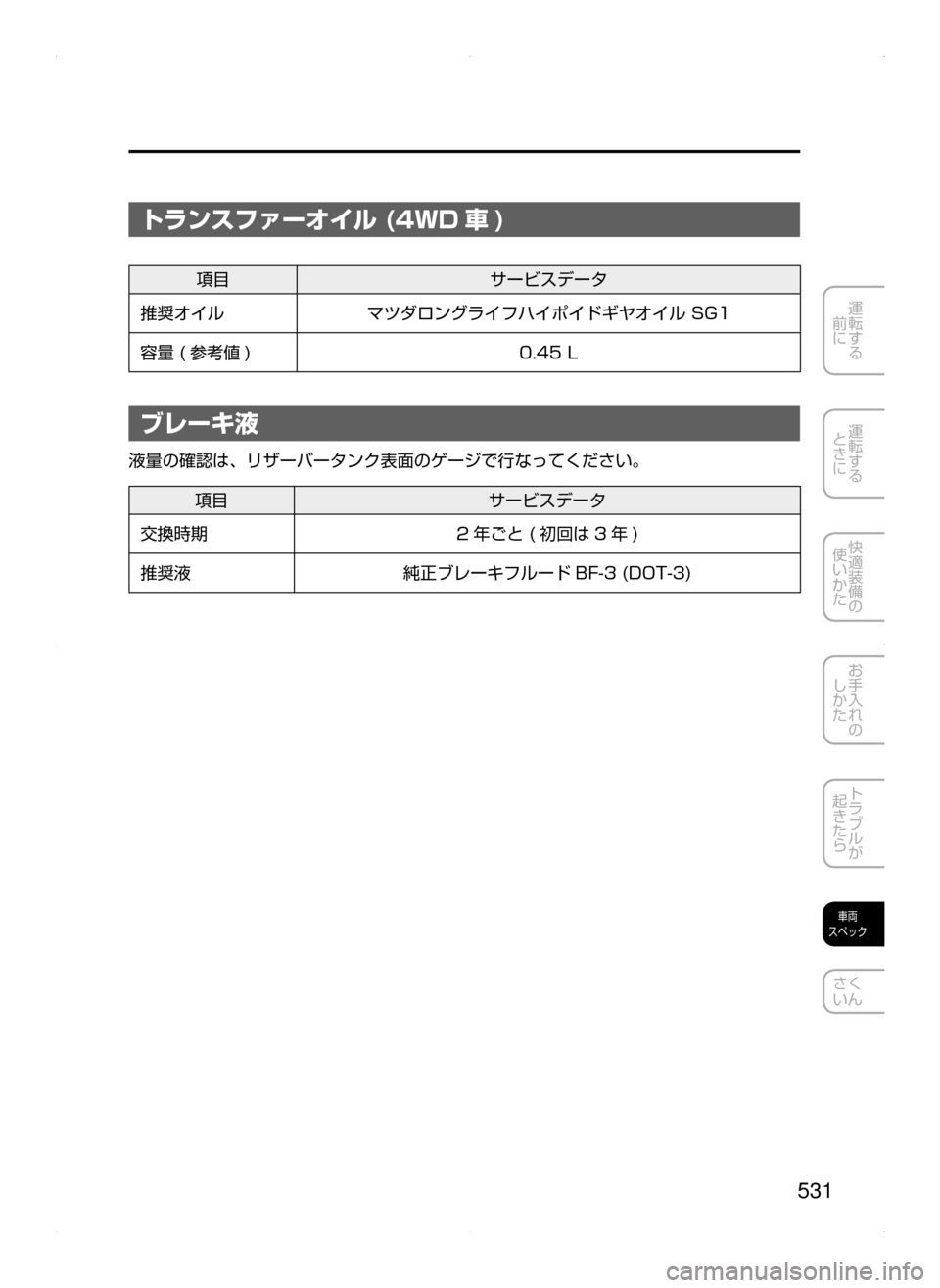

トランスファーオイル (4WD 車 )
項目 サービスデータ
推奨オイル
マツダロングライフハイポイドギヤオイルSG1
容量( 参考値 )0.45L
ブレーキ液
液量の確認は､ リザーバータンク表面のゲージで行なってください。
項目 サービスデータ
交換時期
2 年ごと( 初回は 3 年 )
推奨液純正ブレーキフルード BF-3(DOT-3)
ATENZA_Qツ_3版.indb 5312015/05/07 15:31:50

532
6. 車両スペック
燃料､ オイル､ 液類
冷却水
液量の確認は､ リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換
時期 純正ロングライフクーラント
2 年ごと( 初回は 3 年 )
純正ロングライフクーラント( ゴー
ルデン )*1
100,000km 走行または 4 年ごと
( 初回は 180,000km 走行または
9年)
推奨液 純正ロングライフクーラント､
純正ロングライフクーラント( ゴー
ルデン )*1
容量
( 参考
値)
SKYACTIV-G2.06.7L
SKYACTIV-G2.56.9L
SKYACTIV-D
2.2マニュアルトラン
スミッション
8.8L
オートマチックト
ランスミッション9.1L
*1ラジエーターキャップまたはその付近にのマークがある場合は､ 純正ロングラ
イフクーラント(
ゴールデン )を使用してください 。詳しくはマツダ販売店にご相談
ください。
ウォッシャー液
液量の確認は､ レベルゲージで行なってください。
項目サービスデータ
タンク容量( 参考値 )2WD2.2L
4WD4.2L
ATENZA_Qツ_3版.indb 5322015/05/07 15:31:50

533
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
6. 車両スペック

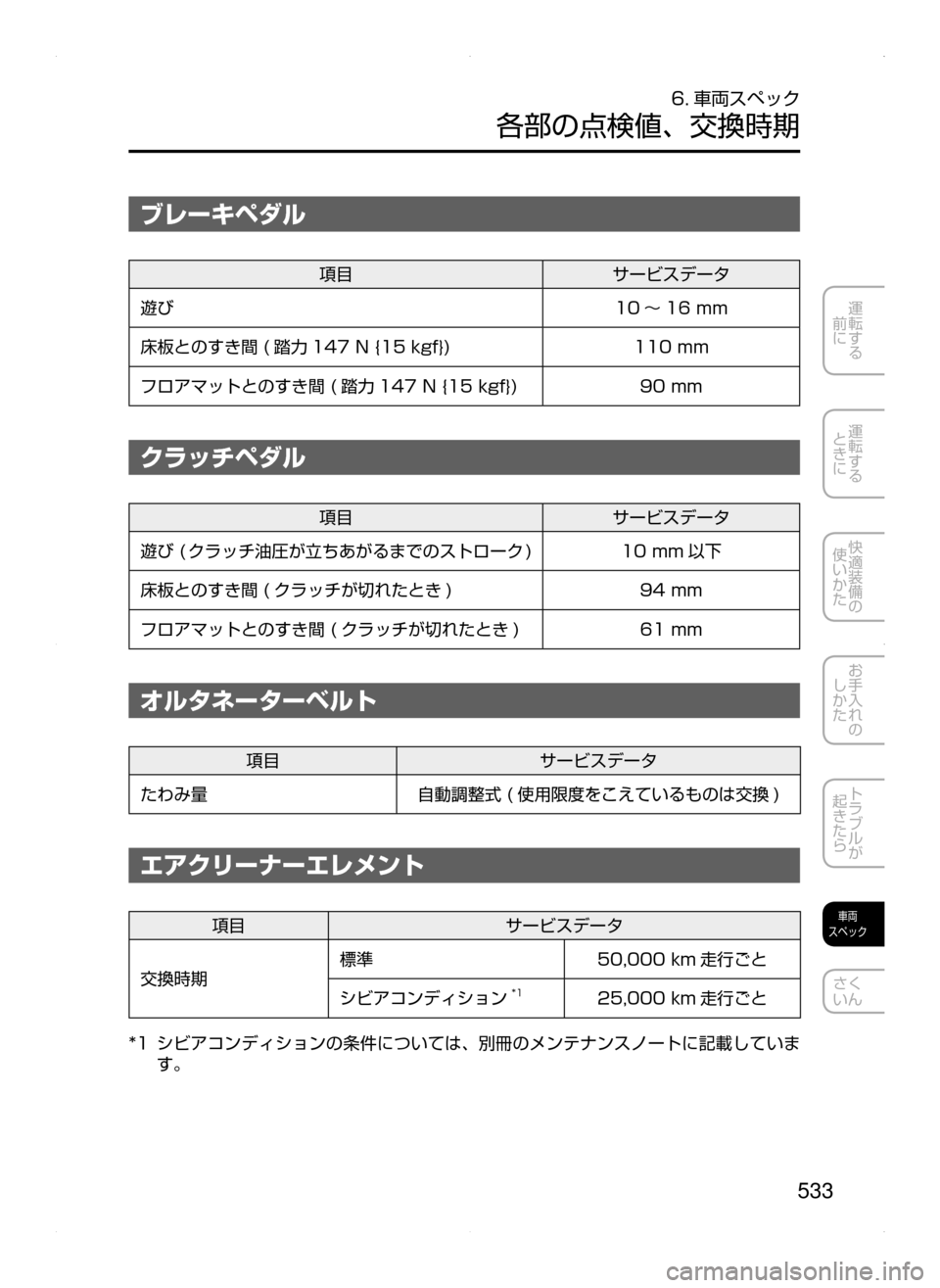

各部の点検値､ 交換時期
ブレーキペダル
項目 サービスデータ
遊び
10 ～ 16mm
床板とのすき間( 踏力 147N{15kgf})110mm
フロアマットとのすき間( 踏力 147N{15kgf})90mm
クラッチペダル
項目 サービスデータ
遊び( クラッチ油圧が立ちあがるまでのストローク )10mm 以下
床板とのすき間( クラッチが切れたとき )94mm
フロアマットとのすき間( クラッチが切れたとき )61mm
オルタネーターベルト
項目 サービスデータ
たわみ量
自動調整式( 使用限度をこえているものは交換 )
エアクリーナーエレメント
項目 サービスデータ
交換時期 標準
50,000km 走行ごと
シビアコンディション*125,000km 走行ごと
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
ATENZA_Qツ_3版.indb 5332015/05/07 15:31:50

534
6. 車両スペック

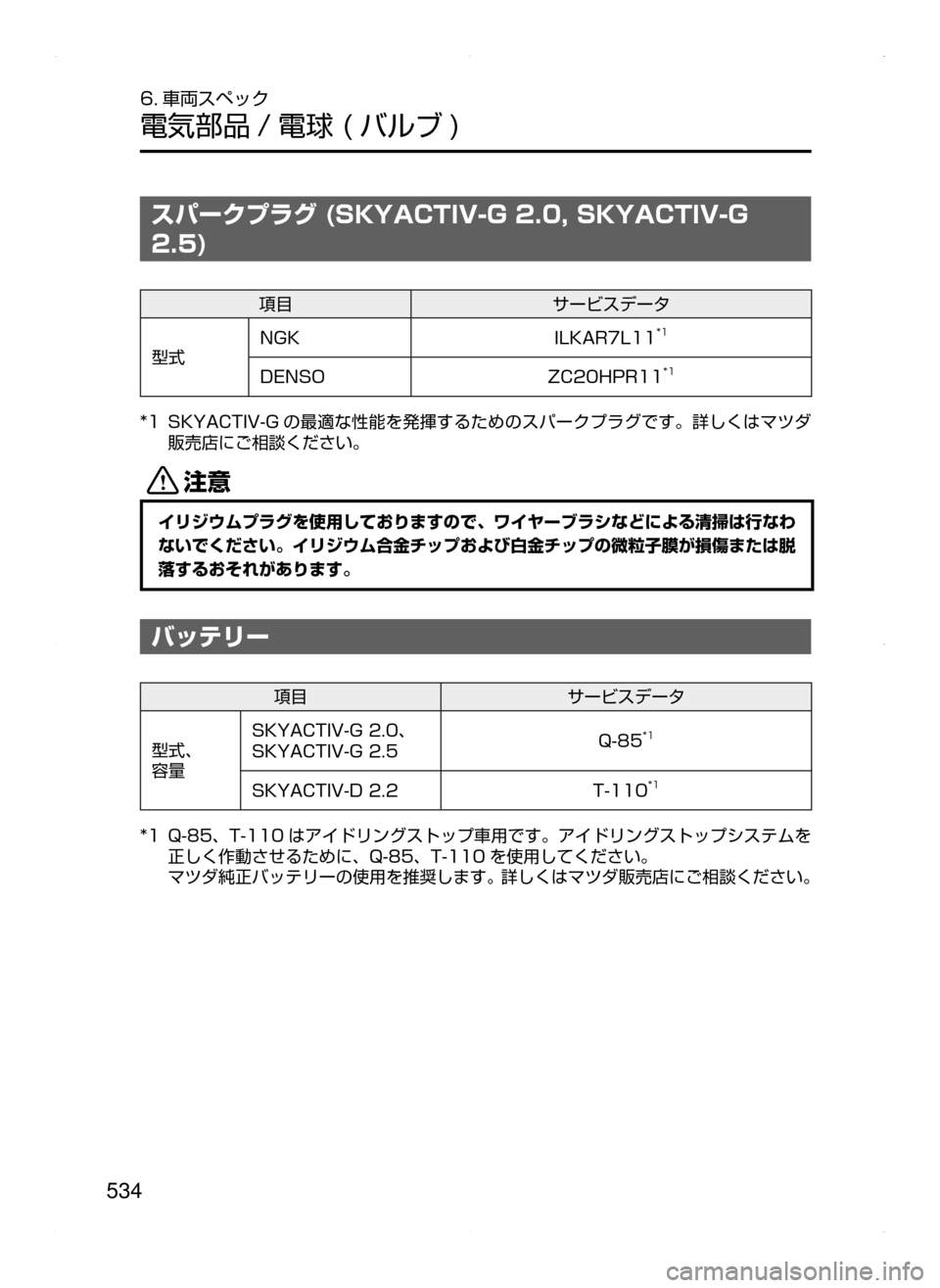

電気部品 / 電球( バルブ )
スパークプラグ (SKYACTIV-G 2.0, SKYACTIV-G 
2.5)
項目サービスデータ
型式 NGK
ILKAR7L11
*1
DENSOZC20HPR11*1
*1SKYACTIV-G の最適な性能を発揮するためのスパークプラグです。詳しくはマツダ
販売店にご相談ください。
«™
イリジウムプラグを使用しておりますので､ ワイヤーブラシなどによる清掃は行なわ
ないでください。イリジウム合金チップおよび白金チップの微粒子膜が損傷または脱
落するおそれがあります。
バッテリー
項目 サービスデータ
型式､
容量
SKYACTIV-G2.0､
SKYACTIV-G2.5Q-85*1
SKYACTIV-D2.2T-110*1
*1Q-85､ T-110 はアイドリングストップ車用です。アイドリングストップシステムを
正しく作動させるために､ Q-85､ T-110 を使用してください。
マツダ純正バッテリーの使用を推奨します。詳しくはマツダ販売店にご相談ください。
ATENZA_Qツ_3版.indb 5342015/05/07 15:31:51

535
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

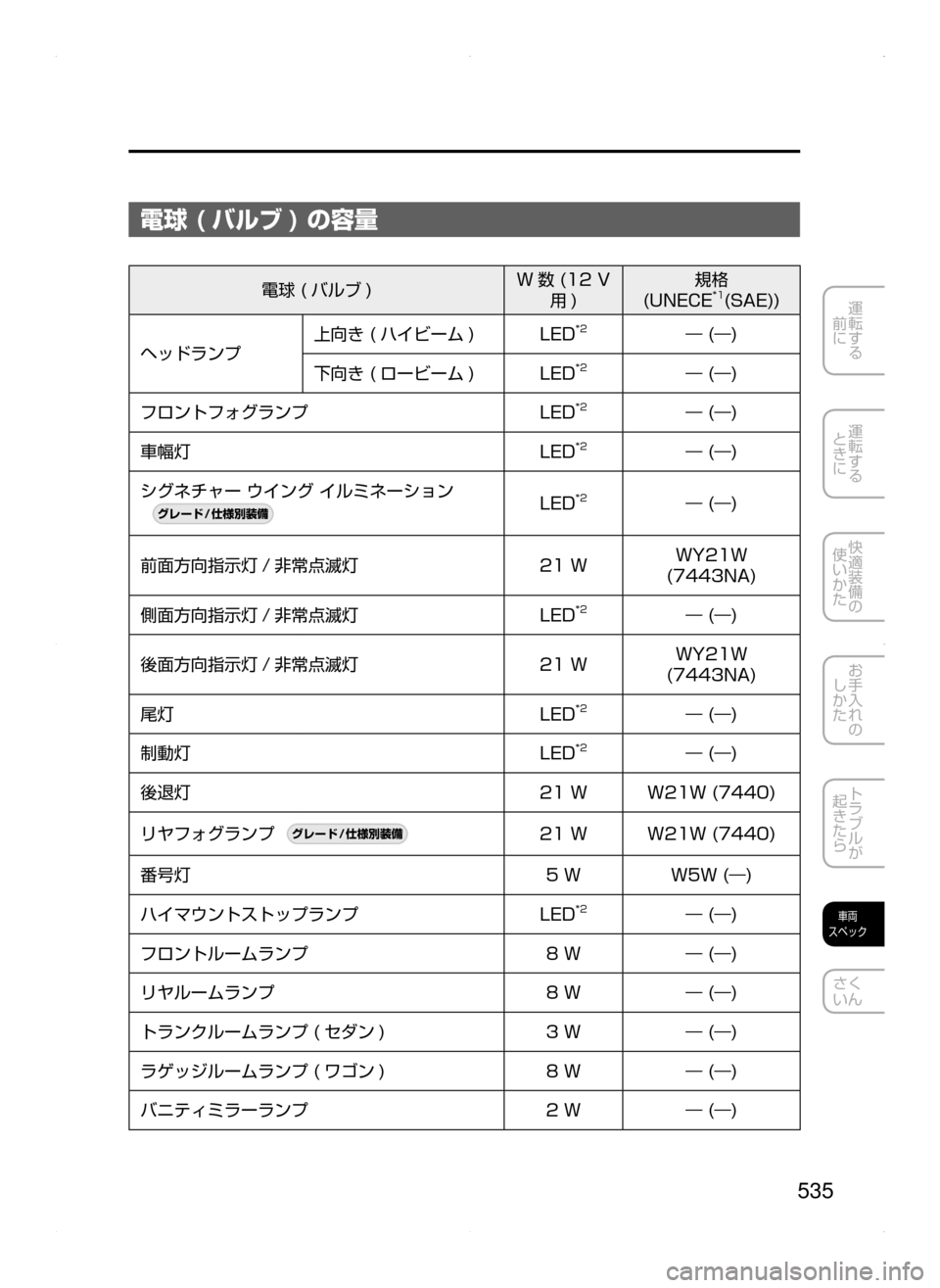

電球 ( バルブ ) の容量
電球( バルブ )W 数(12V
用)
規格
(UNECE*1(SAE))
ヘッドランプ
上向き( ハイビーム )LED*2―(―)
下向き( ロービーム )LED*2―(―)
フロントフォグランプ LED*2―(―)
車幅灯LED*2―(―)
シグネチャーウイングイルミネーション
¬è”Å“7
÷
‹



LED*2―(―)
前面方向指示灯 / 非常点滅灯21WWY21W
(7443NA)
側面方向指示灯 / 非常点滅灯 LED
*2―(―)
後面方向指示灯 / 非常点滅灯21WWY21W
(7443NA)
尾灯 LED
*2―(―)
制動灯LED*2―(―)
後退灯21WW21W(7440)
リヤフォグランプ¬è”Å“7
÷
‹



21WW21W(7440)
番号灯5WW5W(―)
ハイマウントストップランプLED*2―(―)
フロントルームランプ8W―(―)
リヤルームランプ8W―(―)
トランクルームランプ( セダン )3W―(―)
ラゲッジルームランプ( ワゴン )8W―(―)
バニティミラーランプ2W―(―)
ATENZA_Qツ_3版.indb 5352015/05/07 15:31:51

536
6. 車両スペック
電気部品 / 電球( バルブ )
電球( バルブ )W 数(12V
用)
規格
(UNECE*1(SAE))
ドアカーテシランプ
5W―(―)
*1UNECE は UnitedNations Economic Commission for Europe ( 国連欧州経済
委員会 )の略です。
*2LED は LightEmittingDiode の略で発光するダイオードです。
ヒューズ
→445ページ「ヒューズの受け持つ装置」
ATENZA_Qツ_3版.indb 5362015/05/07 15:31:51
