2015 MAZDA MODEL ATENZA アテンザ｜取扱説明書 (in Japanese)

265
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
自動ブレーキ作動表示
SCBS ブレーキ作動中やブレーキアシスト( SCBS
ブレーキアシスト )作動中に､アクティブドライビン
グディスプレイ､ またはマルチインフォメーション
ディスプレイに「SCBS 自動ブレーキ作動」と表示
されます。
ŒÝ
●SCBS ブレーキ作動中やブレーキアシスト( SCBSブレーキアシスト )作動中
は､ 衝突警報音が断続的に鳴ります。
→510ページ「チャイムがなったときは」
●SCBS ブレーキの作動により車両が停止した場合､ブレーキペダルを踏まないと､
約 2 秒後にチャイムが鳴り､ SCBS ブレーキが自動的に解除されます。
スマートシティブレーキサポート [ 前進時 ] (SCBS F) を停止させるに
は
スマートシティブレーキサポート[ 前進時 ](SCBSF)を作動しないようにできます。
→538ページ「設定変更( カスタマイズ機能 )」
スマートシティブレーキサポート[ 前進時 ]( SCBS
F)を作動しないようにすると､ スマートシティブレー
キサポート(SCBS)OFF 表示灯が点灯します。
ŒÝ
●スマートシティブレーキサポート[前進時 ] (SCBS F) を作動しないようにする
と､ スマートブレーキサポート(SBS)も作動しなくなります。
●スマートシティブレーキサポート[前進時 ] (SCBS F) を停止した状態でエンジ
ンを停止した場合､ 次にエンジンを始動するとスマートシティブレーキサポート
[ 前進時 ](SCBSF)は作動可能な状態にもどります。
ATENZA_Qツ_3版.indb 2652015/05/07 15:30:03

266
2. 運転するときに
i-ACTIVSENSE について

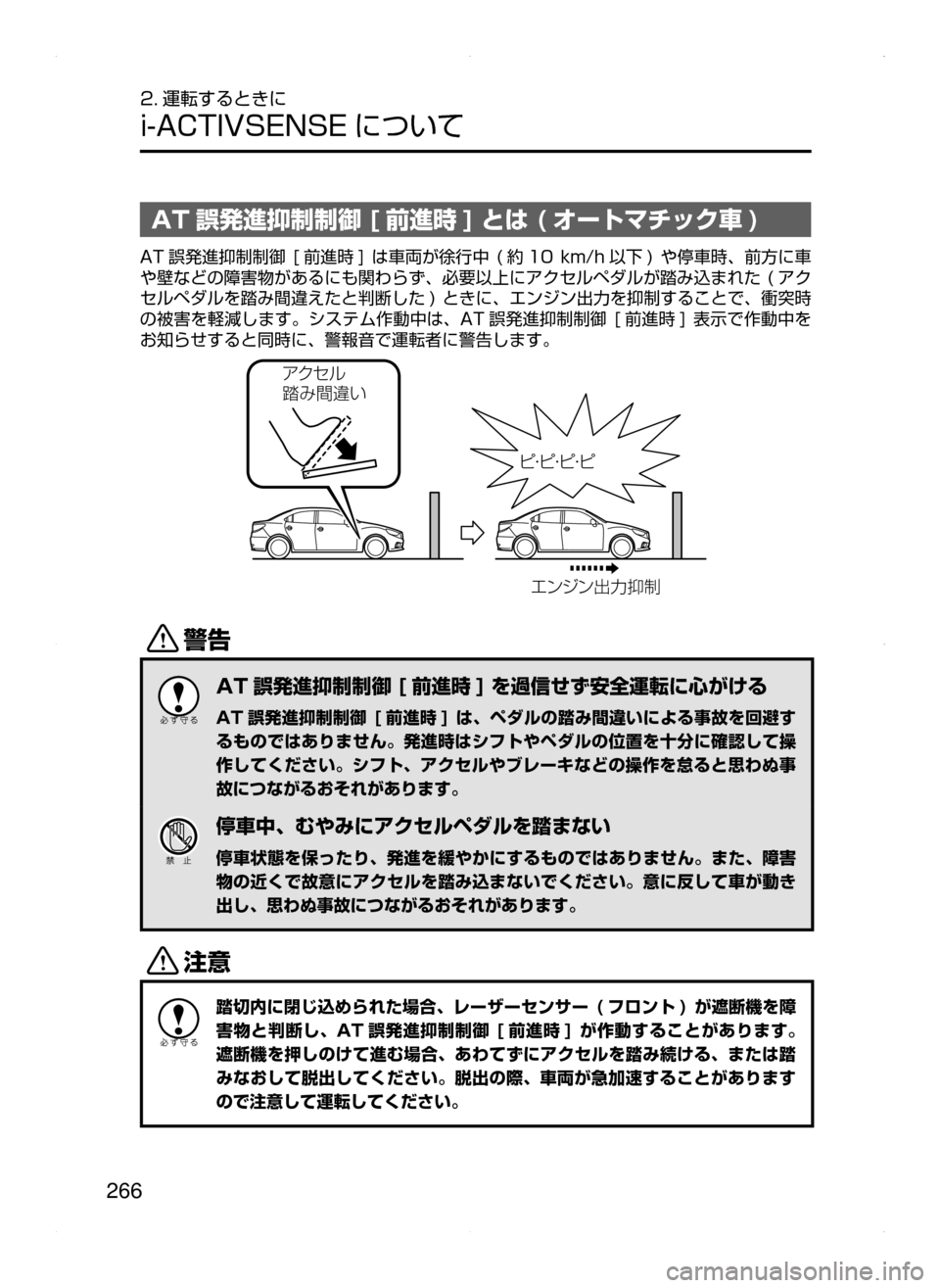

AT 誤発進抑制制御 [ 前進時 ] とは ( オートマチック車 )
AT 誤発進抑制制御[前進時 ] は車両が徐行中 ( 約 10 km/h 以下 ) や停車時､ 前方に車
や壁などの障害物があるにも関わらず､ 必要以上にアクセルペダルが踏み込まれた( アク
セルペダルを踏み間違えたと判断した )ときに､エンジン出力を抑制することで､ 衝突時
の被害を軽減します。システム作動中は､ AT 誤発進抑制制御[ 前進時 ]表示で作動中を
お知らせすると同時に､ 警報音で運転者に警告します。
ž«·çy
ˆ§M
¤ï´ï Z—H
M


267
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ

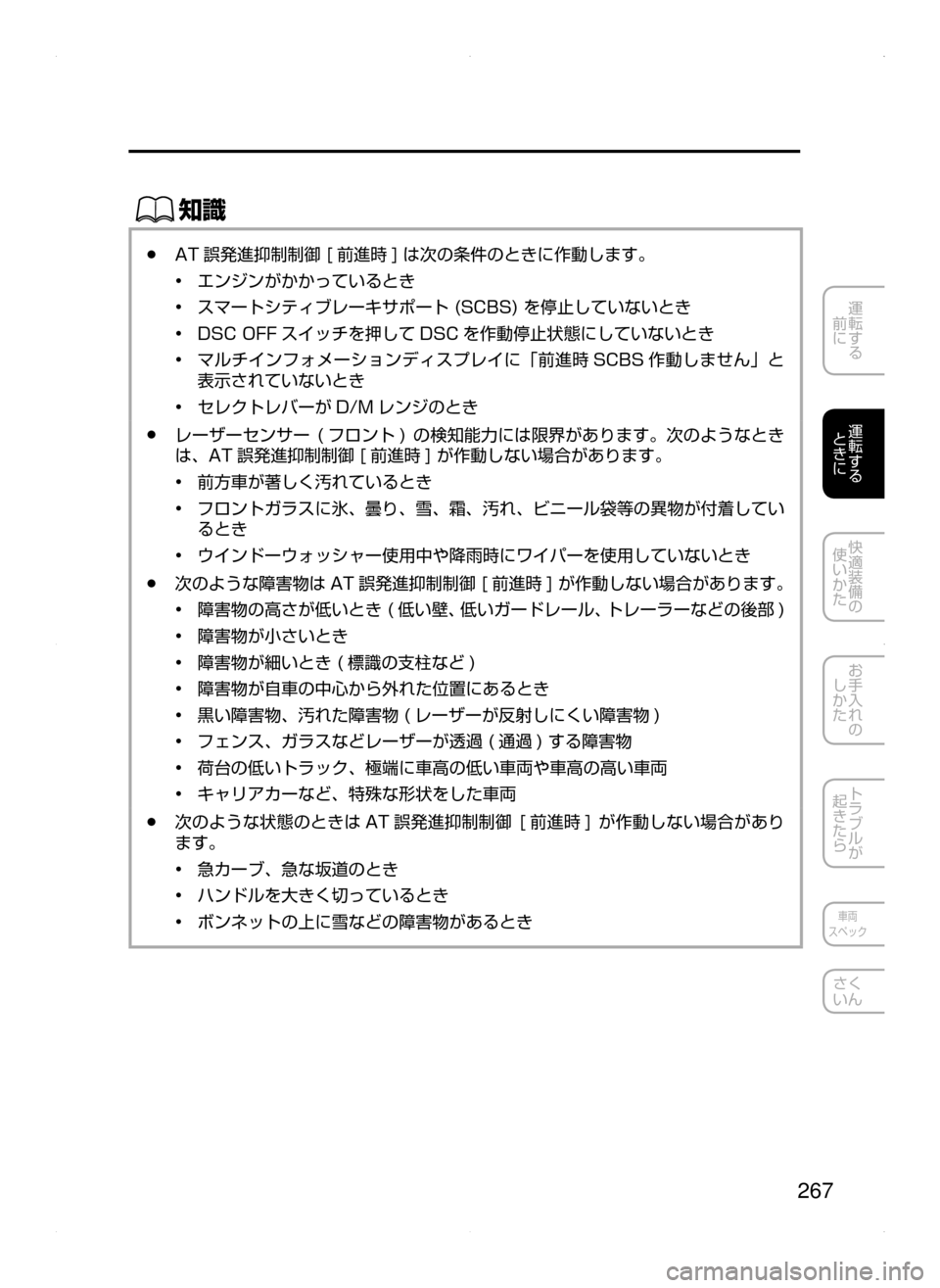

●AT 誤発進抑制制御[ 前進時 ]は次の条件のときに作動します。
•エンジンがかかっているとき
•スマートシティブレーキサポート(SCBS)を停止していないとき
•DSCOFF スイッチを押して DSC を作動停止状態にしていないとき
•マルチインフォメーションディスプレイに「前進時 SCBS 作動しません」と
表示されていないとき
•セレクトレバーが D/M レンジのとき
●レーザーセンサー( フロント )の 検知能力には限界があります。次のようなとき
は､ AT 誤発進抑制制御[ 前進時 ]が作動しない場合があります。
•前方車が著しく汚れているとき
•フロントガラスに氷､ 曇り､ 雪､ 霜､ 汚れ､ ビニール袋等の異物が付着してい
るとき
•ウインドーウォッシャー使用中や降雨時にワイパーを使用していないとき
●次のような障害物は AT 誤発進抑制制御[ 前進時 ]が作動しない場合があります。
•障害物の高さが低いとき( 低い壁､ 低いガードレール､ トレーラーなどの後部 )
•障害物が小さいとき
•障害物が細いとき( 標識の支柱など )
•障害物が自車の中心から外れた位置にあるとき
•黒い障害物､ 汚れた障害物( レーザーが反射しにくい障害物 )
•フェンス､ ガラスなどレーザーが透過( 通過 )する障害物
•荷台の低いトラック､ 極端に車高の低い車両や車高の高い車両
•キャリアカーなど､ 特殊な形状をした車両
●次のような状態のときは AT 誤発進抑制制御[ 前進時 ]が作動しない場合があり
ます。
•急カーブ､ 急な坂道のとき
•ハンドルを大きく切っているとき
•ボンネットの上に雪などの障害物があるとき
ATENZA_Qツ_3版.indb 2672015/05/07 15:30:04

268
2. 運転するときに
i-ACTIVSENSE について
ŒÝ

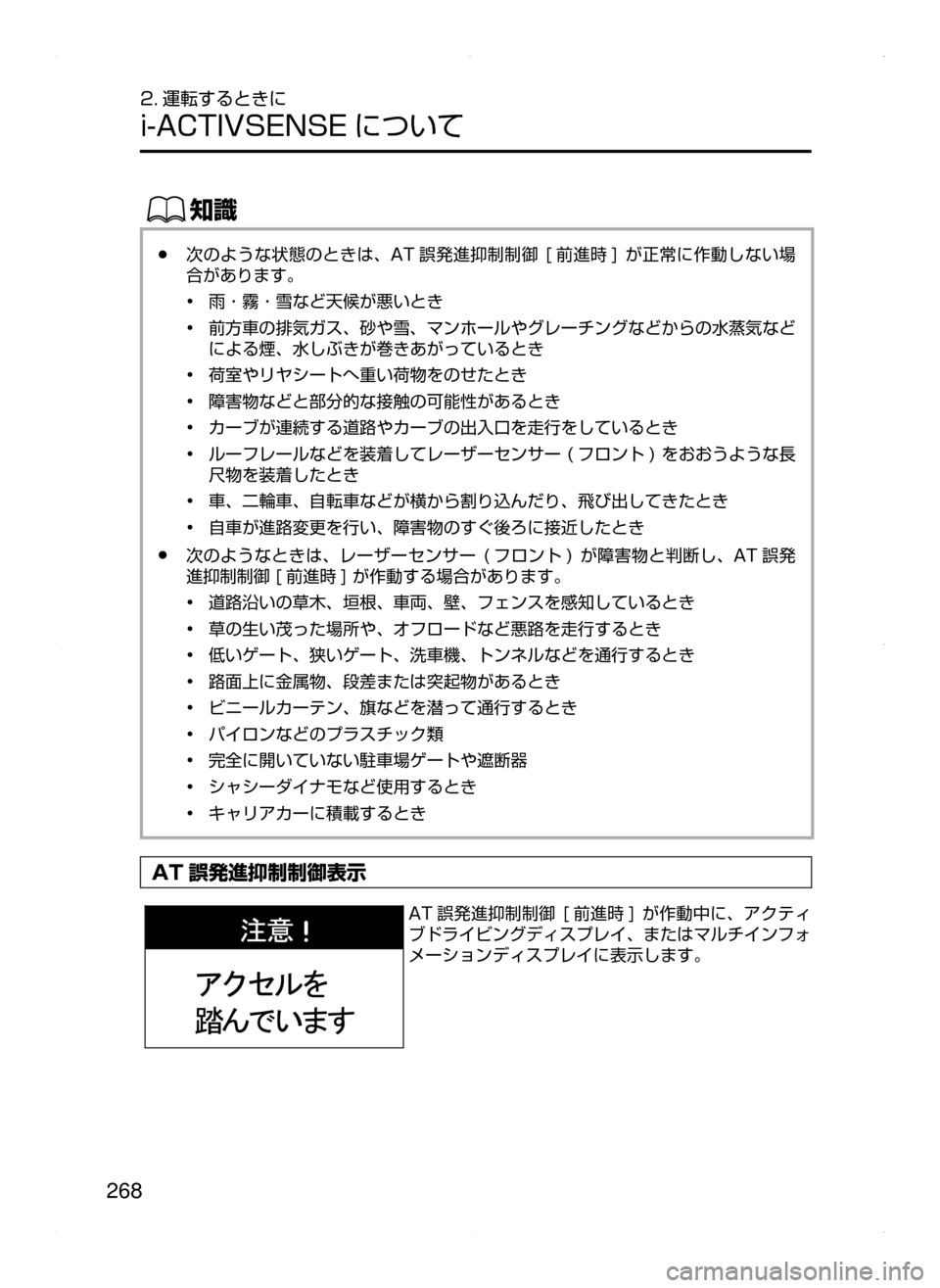

●次のような状態のときは､ AT 誤発進抑制制御[前進時 ]が正常に作動しない場
合があります。
•雨 ･ 霧 ･ 雪など天候が悪いとき
•前方車の排気ガス､ 砂や雪､ マンホールやグレーチングなどからの水蒸気など
による煙､ 水しぶきが巻きあがっているとき
•荷室やリヤシートへ重い荷物をのせたとき
•障害物などと部分的な接触の可能性があるとき
•カーブが連続する道路やカーブの出入口を走行をしているとき
•ルーフレールなどを装着してレーザーセンサー(フロント ) をおおうような長
尺物を装着したとき
•車､ 二輪車､ 自転車などが横から割り込んだり､ 飛び出してきたとき
•自車が進路変更を行い､ 障害物のすぐ後ろに接近したとき
●次のようなときは､ レーザーセンサー(フロント )が 障害物と判断し､ AT 誤発
進抑制制御[ 前進時 ]が作動する場合があります。
•道路沿いの草木､ 垣根､ 車両､ 壁､ フェンスを感知しているとき
•草の生い茂った場所や､ オフロードなど悪路を走行するとき
•低いゲート､ 狭いゲート､ 洗車機､ トンネルなどを通行するとき
•路面上に金属物､ 段差または突起物があるとき
•ビニールカーテン､ 旗などを潜って通行するとき
•パイロンなどのプラスチック類
•完全に開いていない駐車場ゲートや遮断器
•シャシーダイナモなど使用するとき
•キャリアカーに積載するとき
AT 誤発進抑制制御表示
AT 誤発進抑制制御[前進時 ]が作動中に ､ アクティ
ブドライビングディスプレイ､ またはマルチインフォ
メーションディスプレイに表示します。
ATENZA_Qツ_3版.indb 2682015/05/07 15:30:04

269
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

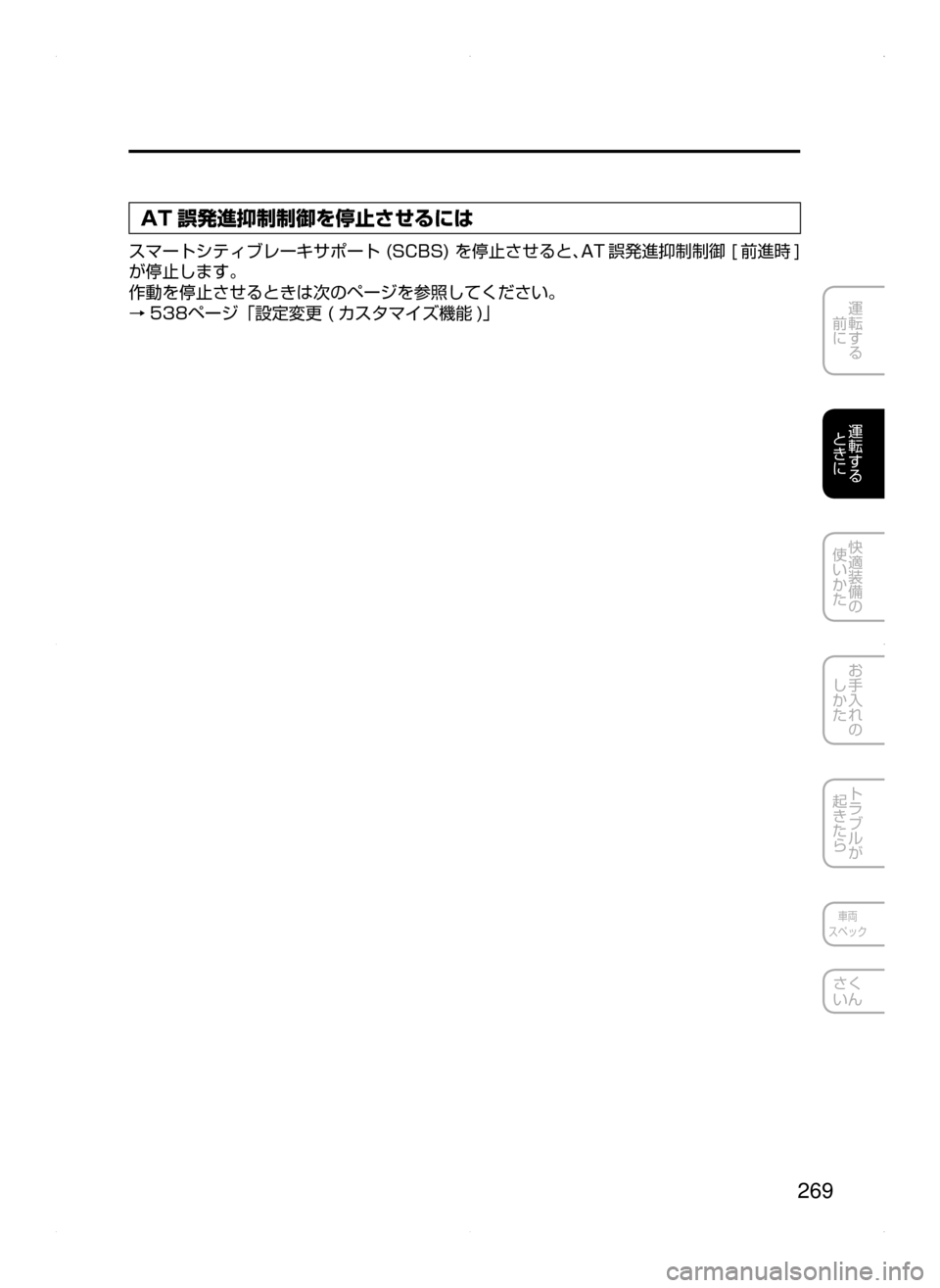

AT 誤発進抑制制御を停止させるには
スマートシティブレーキサポート(SCBS)を停止させると､AT 誤発進抑制制御[ 前進時 ]
が停止します。
作動を停止させるときは次のページを参照してください。
→ 538
ページ「設定変更( カスタマイズ機能 )」
ATENZA_Qツ_3版.indb 2692015/05/07 15:30:04

270
2. 運転するときに
i-ACTIVSENSE について

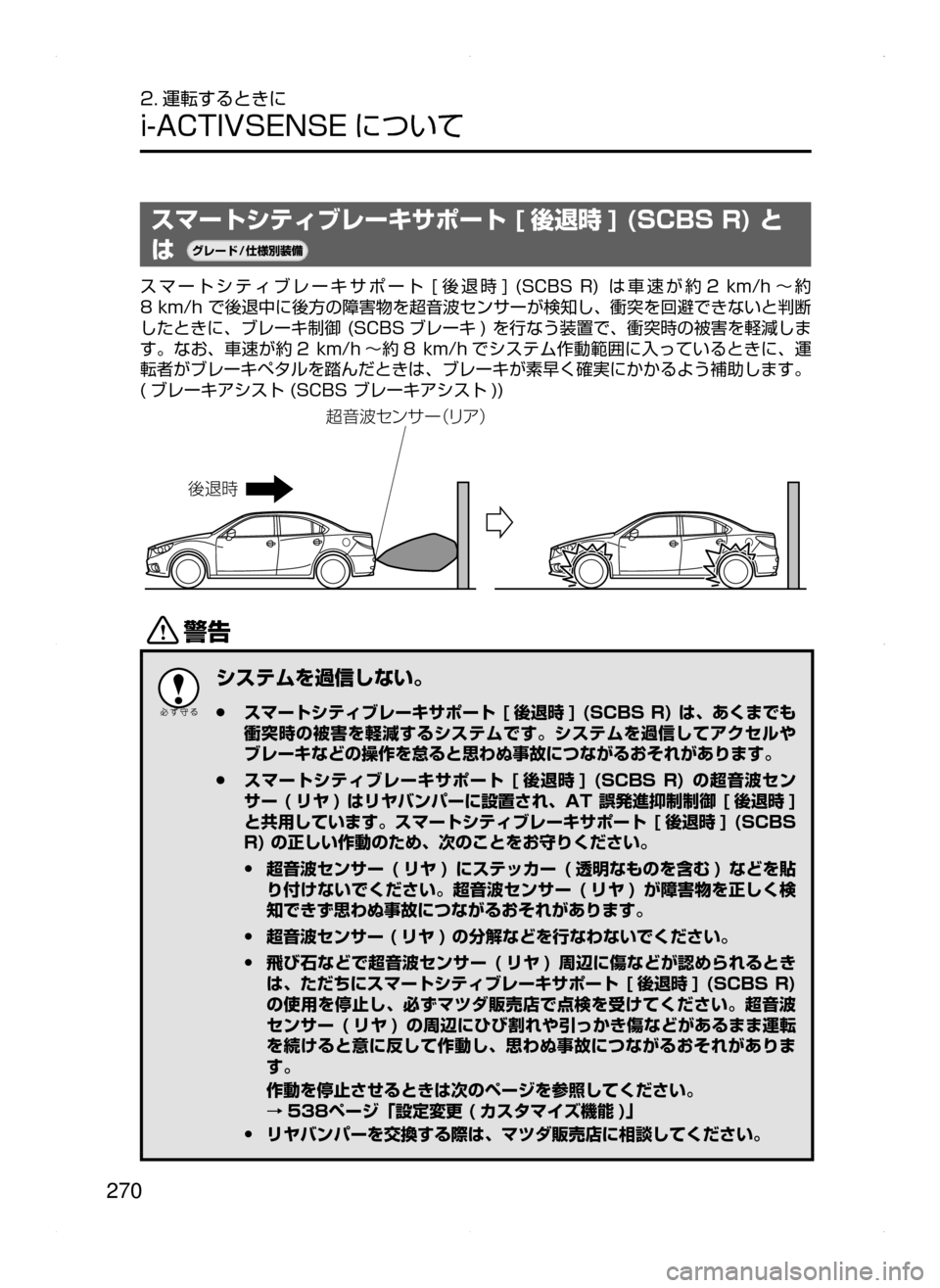

スマートシティブレーキサポート [ 後退時 ] (SCBS R) と
は¬è”Å“7
÷
‹




スマートシティブレーキサポート[後退時 ]( SCBSR )は 車速が約 2k m/h ～約
8km/hで後退中に後方の障害物を超音波センサーが検知し､ 衝突を回避できないと判断
したときに､ ブレーキ制御(SCBSブレーキ ) を行なう装置で､ 衝突時の被害を軽減しま
す。なお､ 車速が約 2km/h ～約 8k m/h でシステム作動範囲に入っているときに､ 運
転者がブレーキペタルを踏んだときは､ ブレーキが素早く確実にかかるよう補助します。
( ブレーキアシスト(SCBSブレーキアシスト ))
™@Ì
Ò;þ·ï±”¢æ ž£
/
システムを過信しない。
 ●スマートシティブレーキサポート [ 後退時 ]  (SCBS  R)  は､ あくまでも
衝突時の被害を軽減するシステムです。システムを過信してアクセルや
ブレーキなどの操作を怠ると思わぬ事故につながるおそれがあります。
 ●スマートシティブレーキサポート [後退時 ] ( SCBS R ) の超音 波セン
サー (リヤ ) はリヤバンパーに設置され､ AT  誤発進抑制制御  [ 後退時 ]  
と共用しています。スマートシティブレーキサポート [後退時 ]  (SCBS  
R) の正しい作動のため､ 次のことをお守りください。
• 超音波センサー (リヤ ) にステッカー ( 透明なものを含む ) などを貼
り付けないでください。超音波センサー ( リヤ ) が障害物を正しく検
知できず思わぬ事故につながるおそれがあります。
• 超音波センサー ( リヤ ) の分解などを行なわないでください。
• 飛び石などで超音波センサー (リヤ ) 周辺に傷などが認められるとき
は､ ただちにスマートシティブレーキサポート [ 後退時 ]  (SCBS  R)  
の使用を停止し､ 必ずマツダ販売店で点検を受けてください。超音波
センサー (リヤ ) の周辺にひび割れや引っかき傷などがあるまま運転
を続けると意に反して作動し､ 思わぬ事故につながるおそれがありま
す。
作動を停止させるときは次のページを参照してください。
→538
ページ「設定変更 ( カスタマイズ機能 )」
• リヤバンパーを交換する際は､ マツダ販売店に相談してください。
ATENZA_Qツ_3版.indb 2702015/05/07 15:30:05

271
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
/

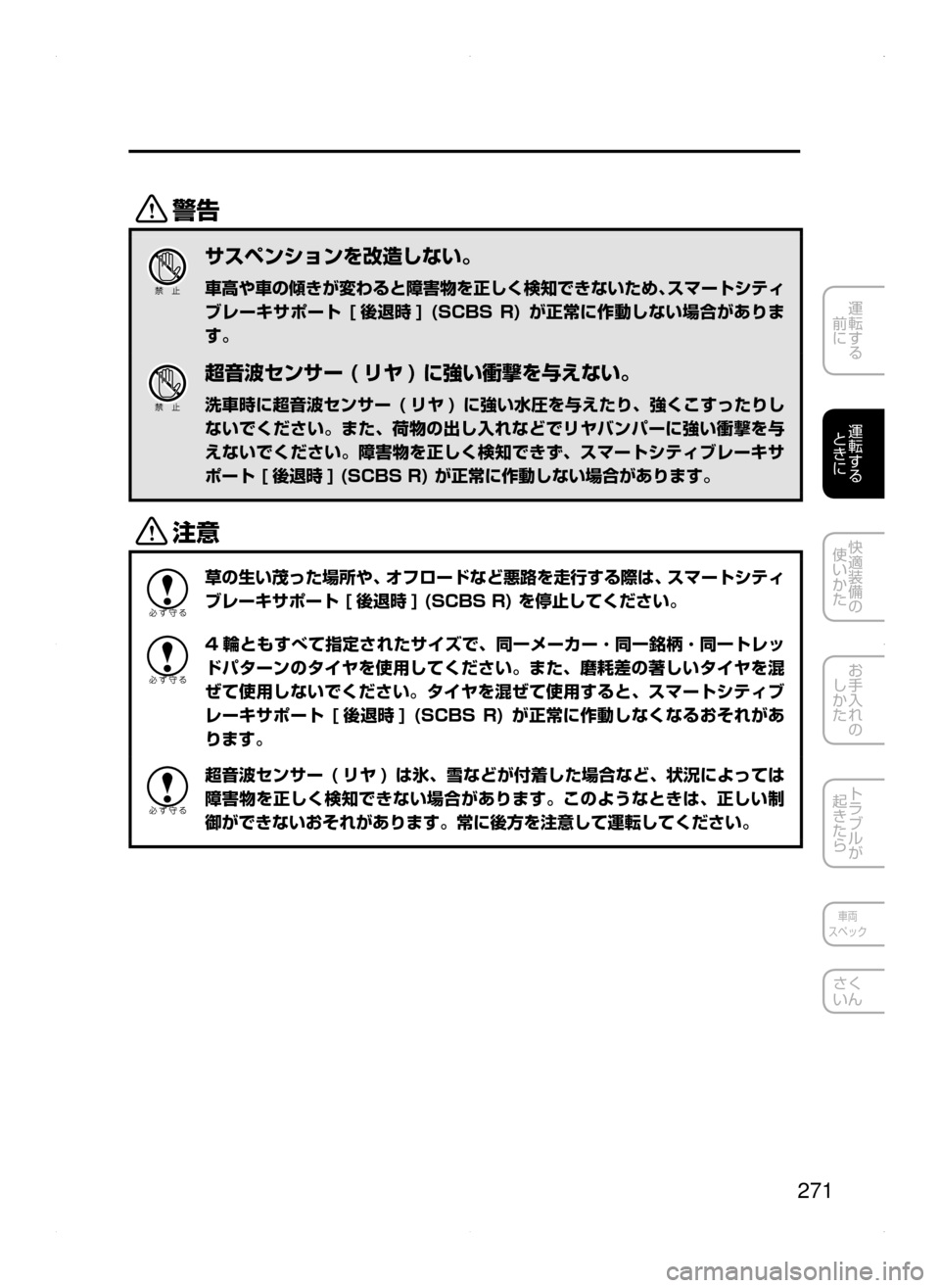

サスペンションを改造しない。
車高や車の傾きが変わると障害物を正しく検知できないため､ スマートシティ
ブレーキサポート [ 後退時 ] ( SCBS R ) が正常に作動しない場合がありま
す。
超音波センサー ( リヤ ) に強い衝撃を与えない。
洗車時に超音波センサー (リヤ ) に強い水圧を与えたり ､ 強くこすったりし
ないでください。また､ 荷物の出し入れなどでリヤバンパーに強い衝撃を与
えないでください。障害物を正しく検知できず､ スマートシティブレーキサ
ポート [ 後退時 ] (SCBS R) が正常に作動しない場合があります。
«™
草の生い茂った場所や､ オフロードなど悪路を走行する際は､ スマートシティ
ブレーキサポート [ 後退時 ] (SCBS R) を停止してください。
4 輪ともすべて指定されたサイズで､ 同一メーカー ･ 同一銘柄 ･ 同一トレッ
ドパターンのタイヤを使用してください。また､ 磨耗差の著しいタイヤを混
ぜて使用しないでください。タイヤを混ぜて使用すると､ スマートシティブ
レーキサポート [後退時 ] ( SCBS R ) が正常に作動しなくなるおそれがあ
ります。
超音波センサー (リヤ ) は氷 ､ 雪などが付着した場合など､ 状況によっては
障害物を正しく検知できない場合があります。このようなときは､ 正しい制
御ができないおそれがあります。常に後方を注意して運転してください。
ATENZA_Qツ_3版.indb 2712015/05/07 15:30:05

272
2. 運転するときに
i-ACTIVSENSE について
ŒÝ

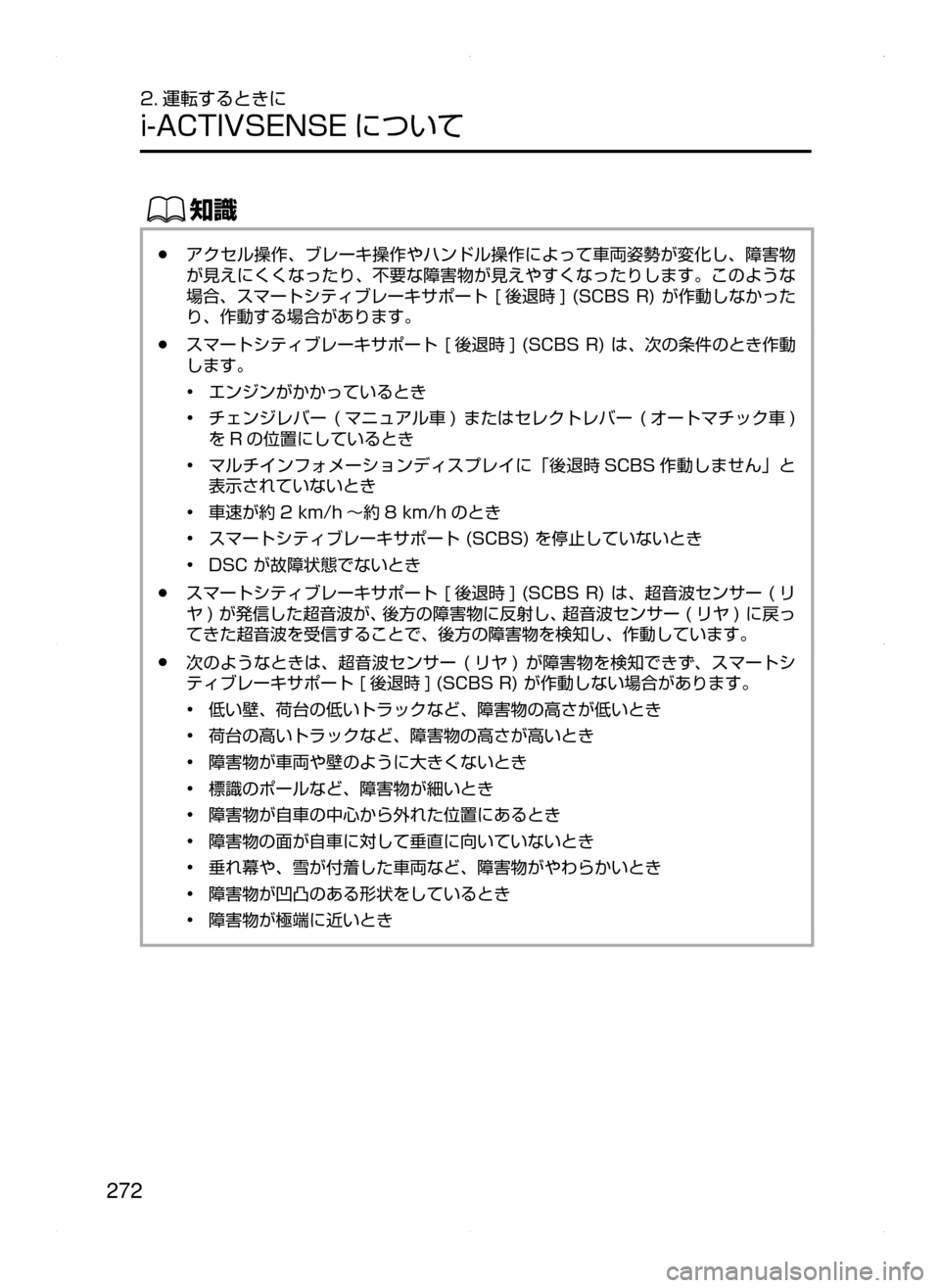

●アクセル操作､ ブレーキ操作やハンドル操作によって車両姿勢が変化し､ 障害物
が見えにくくなったり､ 不要な障害物が見えやすくなったりします。このような
場合､ スマートシティブレーキサポート[後退時 ] (SCBS R) が作動しなかった
り､ 作動する場合があります。
●スマートシティブレーキサポート[後退時 ] (SCBS R) は､ 次の条件のとき作動
します。
•エンジンがかかっているとき
•チェンジレバー(マニュアル車 )ま たはセレクトレバー( オートマチック車 )
を R の位置にしているとき
•マルチインフォメーションディスプレイに「後退時 SCBS 作動しません」と
表示されていないとき
•車速が約 2km/h ～約 8km/h のとき
•スマートシティブレーキサポート(SCBS)を停止していないとき
•DSCが故障状態でないとき
●スマートシティブレーキサポート[後退時 ] (SCBS R) は､ 超音波センサー ( リ
ヤ )が発信した超音波が､ 後方の障害物に反射し､ 超音波センサー( リヤ )に戻っ
てきた超音波を受信することで､ 後方の障害物を検知し､ 作動しています。
●次のようなときは､ 超音波センサー(リヤ )が障害物を検知できず ､ スマートシ
ティブレーキサポート[ 後退時 ](SCBSR)が作動しない場合があります。
•低い壁､ 荷台の低いトラックなど､ 障害物の高さが低いとき
•荷台の高いトラックなど､ 障害物の高さが高いとき
•障害物が車両や壁のように大きくないとき
•標識のポールなど､ 障害物が細いとき
•障害物が自車の中心から外れた位置にあるとき
•障害物の面が自車に対して垂直に向いていないとき
•垂れ幕や､ 雪が付着した車両など､ 障害物がやわらかいとき
•障害物が凹凸のある形状をしているとき
•障害物が極端に近いとき
ATENZA_Qツ_3版.indb 2722015/05/07 15:30:05
