2015 MAZDA MODEL ATENZA アテンザ｜取扱説明書 (in Japanese)

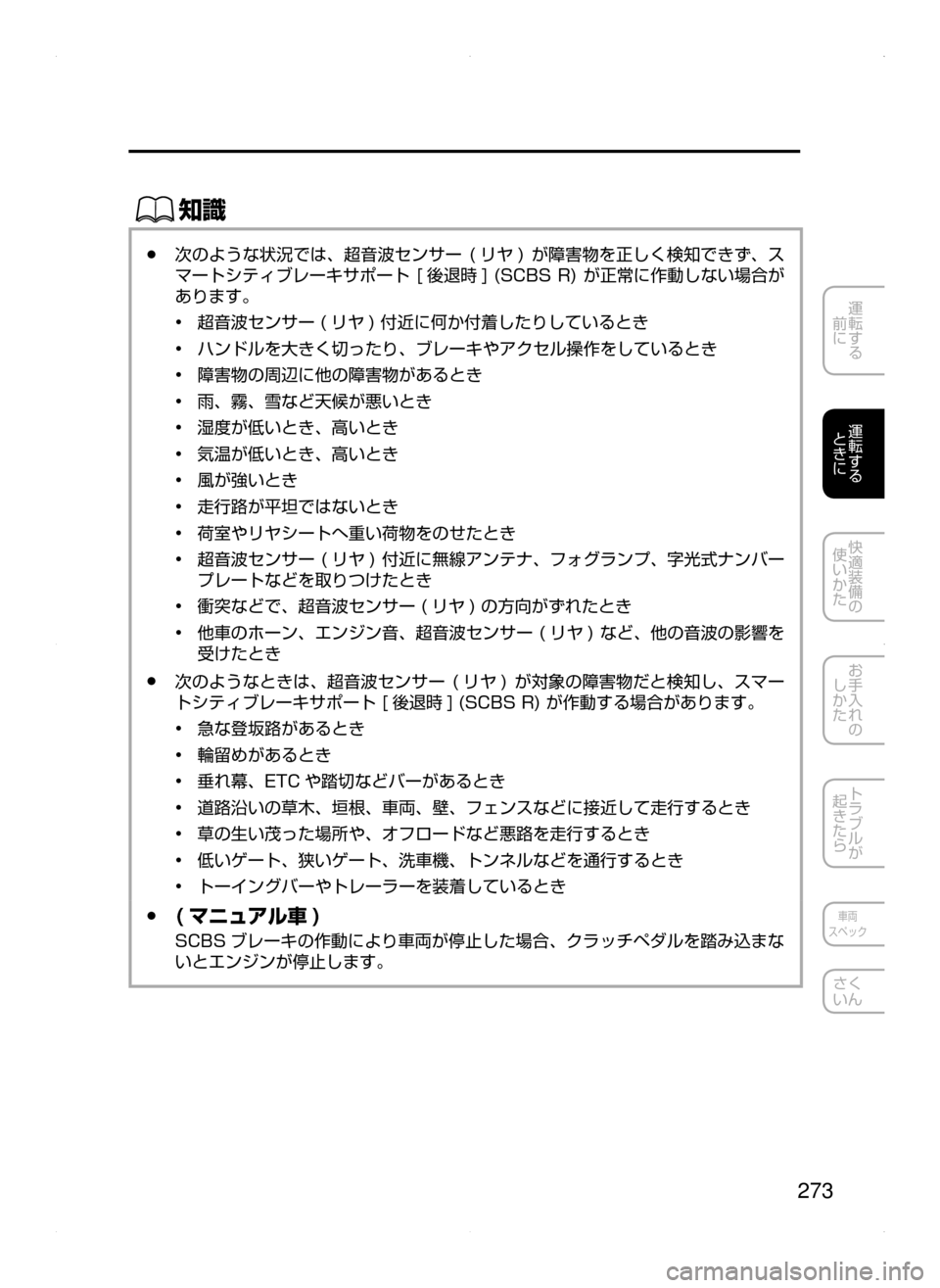

273
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●次のような状況では､ 超音波センサー( リヤ )が障害物を正しく検知できず ､ ス
マートシティブレーキサポート[後退時 ] (SCBS R) が正常に作動しない場合が
あります。
•超音波センサー( リヤ )付近に何か付着したりしているとき
•ハンドルを大きく切ったり､ ブレーキやアクセル操作をしているとき
•障害物の周辺に他の障害物があるとき
•雨､ 霧､ 雪など天候が悪いとき
•湿度が低いとき､ 高いとき
•気温が低いとき､ 高いとき
•風が強いとき
•走行路が平坦ではないとき
•荷室やリヤシートへ重い荷物をのせたとき
•超音波センサー(リヤ ) 付近に無線アンテナ､ フォグランプ､ 字光式ナンバー
プレートなどを取りつけたとき
•衝突などで､ 超音波センサー( リヤ )の方向がずれたとき
•他車のホーン､ エンジン音､ 超音波センサー( リヤ ) など､ 他の音波の影響を
受けたとき
●次のようなときは､ 超音波センサー(リヤ )が対象の障害物だと検知し ､ スマー
トシティブレーキサポート[ 後退時 ](SCBSR)が作動する場合があります。
•急な登坂路があるとき
•輪留めがあるとき
•垂れ幕､ ETC や踏切などバーがあるとき
•道路沿いの草木､ 垣根､ 車両､ 壁､ フェンスなどに接近して走行するとき
•草の生い茂った場所や､ オフロードなど悪路を走行するとき
•低いゲート､ 狭いゲート､ 洗車機､ トンネルなどを通行するとき
•トーイングバーやトレーラーを装着しているとき
 ●( マニュアル車 )
SCBS ブレーキの作動により車両が停止した場合､ クラッチペダルを踏み込まな
いとエンジンが停止します。
ATENZA_Qツ_3版.indb 2732015/05/07 15:30:05

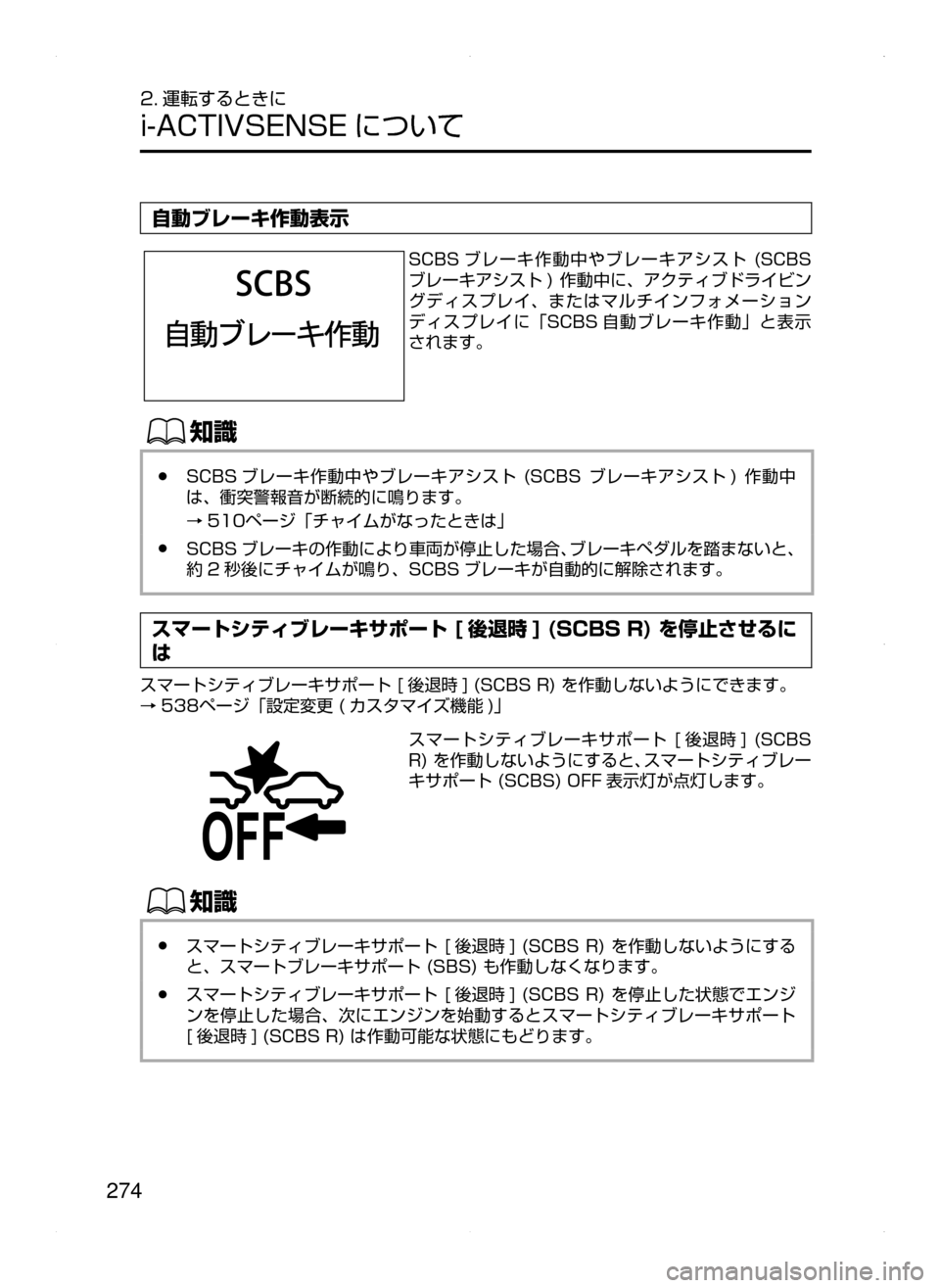

274
2. 運転するときに
i-ACTIVSENSE について
自動ブレーキ作動表示
SCBS ブレーキ作動中やブレーキアシスト(SCBS
ブレーキアシスト )作動中に､アクティブドライビン
グディスプレイ､ またはマルチインフォメーション
ディスプレイに「SCBS 自動ブレーキ作動」と表示
されます。
ŒÝ
●SCBS ブレーキ作動中やブレーキアシスト( SCBSブレーキアシスト )作動中
は､ 衝突警報音が断続的に鳴ります。
→510ページ「チャイムがなったときは」
●SCBS ブレーキの作動により車両が停止した場合､ブレーキペダルを踏まないと､
約 2 秒後にチャイムが鳴り､ SCBS ブレーキが自動的に解除されます。
スマートシティブレーキサポート [ 後退時 ] (SCBS R) を停止させるに
は
スマートシティブレーキサポート[ 後退時 ](SCBSR)を作動しないようにできます。
→538ページ「設定変更( カスタマイズ機能 )」
スマートシティブレーキサポート[ 後退時 ]( SCBS
R)を作動しないようにすると､スマートシティブレー
キサポート(SCBS)OFF 表示灯が点灯します。
ŒÝ
●スマートシティブレーキサポート[後退時 ] (SCBS R) を作動しないようにする
と､ スマートブレーキサポート(SBS)も作動しなくなります。
●スマートシティブレーキサポート[後退時 ] (SCBS R) を停止した状態でエンジ
ンを停止した場合､ 次にエンジンを始動するとスマートシティブレーキサポート
[ 後退時 ](SCBSR)は作動可能な状態にもどります。
ATENZA_Qツ_3版.indb 2742015/05/07 15:30:06

275
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
AT 誤発進抑制制御 [ 後退時 ] とは ( オートマチック
車)¬è”Å“7
÷
‹




AT 誤発進抑制制御[ 後退時 ] は車両が徐行中 ( 約 10 km/h 以下 ) や停車時､ 後方に車
や壁などの障害物があるにも関わらず､ 必要以上にアクセルペダルが踏み込まれた( アク
セルペダルを踏み間違えたと判断した )ときに､エンジン出力を抑制することで､ 衝突時
の被害を軽減します。システム作動中は､ AT 誤発進抑制制御表示で作動中をお知らせす
ると同時に､ 警報音で運転者に警告します。
ž«·çy
ˆ§M
¤ï´ï Z—H
M
Ð

~
Ð
~
Ð
~
Ð
/
AT 誤発進抑制制御 [ 後退時 ] を過信せず安全運転に心がける。
AT 誤発進抑制制御 [ 後退時 ] は ､ ペダルの踏み間違いによる事故を回避す
るものではありません。発進時はシフトやペダルの位置を十分に確認して操
作してください。アクセルやブレーキなどの操作を怠ると思わぬ事故につな
がるおそれがあります。
停車中､ むやみにアクセルペダルを踏まない。
停車状態を保ったり､ 発進を緩やかにするものではありません。また､ 障害
物の近くで故意にアクセルを踏み込まないでください。意に反して車が動き
出し､ 思わぬ事故につながるおそれがあります。
ATENZA_Qツ_3版.indb 2752015/05/07 15:30:06

276
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●AT 誤発進抑制制御[ 後退時 ]は次の条件のときに作動します。
•エンジンがかかっているとき
•セレクトレバーを R の位置にしているとき
•スマートシティブレーキサポート(SCBS)を停止していないとき
•マルチインフォメーションディスプレイに「後退時 SCBS 作動しません」と
表示されていないとき
●次のようなときは､ 超音波センサー(リヤ )が 障害物を検知できず､ AT 誤発進
抑制制御[ 後退時 ]が作動しない場合があります。
•低い壁､ 荷台の低いトラックなど､ 障害物の高さが低いとき
•荷台の高いトラックなど､ 障害物の高さが高いとき
•障害物が車両や壁のように大きくないとき
•標識のポールなど､ 障害物が細いとき
•障害物が自車の中心から外れた位置にあるとき
•障害物の面が自車に対して垂直に向いていないとき
•垂れ幕や､ 雪が付着した車両など､ 障害物がやわらかいとき
•障害物が凹凸のある形状をしているとき
•障害物が極端に近いとき
●次のような状況では､ 超音波センサー( リヤ )が障害物を正しく検知できず､ AT
誤発進抑制制御[ 後退時 ]が正常に作動しない場合があります。
•超音波センサー( リヤ )付近に何か付着したりしているとき
•ハンドルを大きく切ったり､ ブレーキやアクセル操作をしているとき
•障害物の周辺に他の障害物があるとき
•雨､ 霧､ 雪など天候が悪いとき
•湿度が低いとき､ 高いとき
•気温が低いとき､ 高いとき
•風が強いとき
•走行路が平坦ではないとき
•荷室やリヤシートへ重い荷物をのせたとき
•超音波センサー(リヤ ) 付近に無線アンテナ､ フォグランプ､ 字光式ナンバー
プレートなどを取りつけたとき
•衝突などで､ 超音波センサー( リヤ )の方向がずれたとき
•他車のホーン､ エンジン音､ 超音波センサー( リヤ ) など､ 他の音波の影響を
受けたとき
ATENZA_Qツ_3版.indb 2762015/05/07 15:30:06

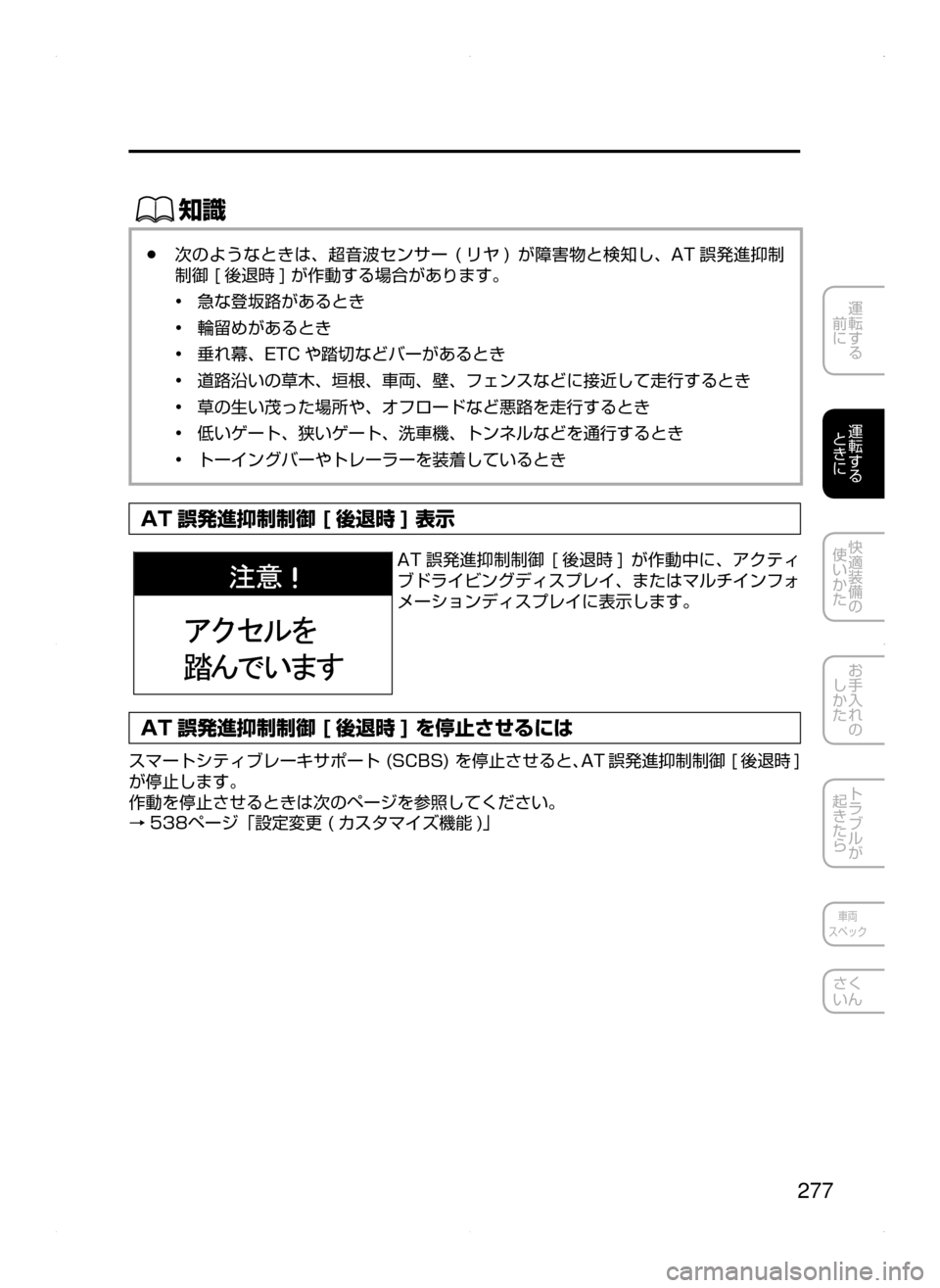

277
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●次のようなときは､ 超音波センサー( リヤ )が 障害物と検知し､ AT 誤発進抑制
制御[ 後退時 ]が作動する場合があります。
•急な登坂路があるとき
•輪留めがあるとき
•垂れ幕､ ETC や踏切などバーがあるとき
•道路沿いの草木､ 垣根､ 車両､ 壁､ フェンスなどに接近して走行するとき
•草の生い茂った場所や､ オフロードなど悪路を走行するとき
•低いゲート､ 狭いゲート､ 洗車機､ トンネルなどを通行するとき
•トーイングバーやトレーラーを装着しているとき
AT 誤発進抑制制御 [ 後退時 ] 表示
AT 誤発進抑制制御[後退時 ]が作動中に ､ アクティ
ブドライビングディスプレイ､ またはマルチインフォ
メーションディスプレイに表示します。
AT 誤発進抑制制御 [ 後退時 ] を停止させるには
スマートシティブレーキサポート(SCBS)を停止させると､AT 誤発進抑制制御[ 後退時 ]
が停止します。
作動を停止させるときは次のページを参照してください。
→538
ページ「設定変更( カスタマイズ機能 )」
ATENZA_Qツ_3版.indb 2772015/05/07 15:30:06

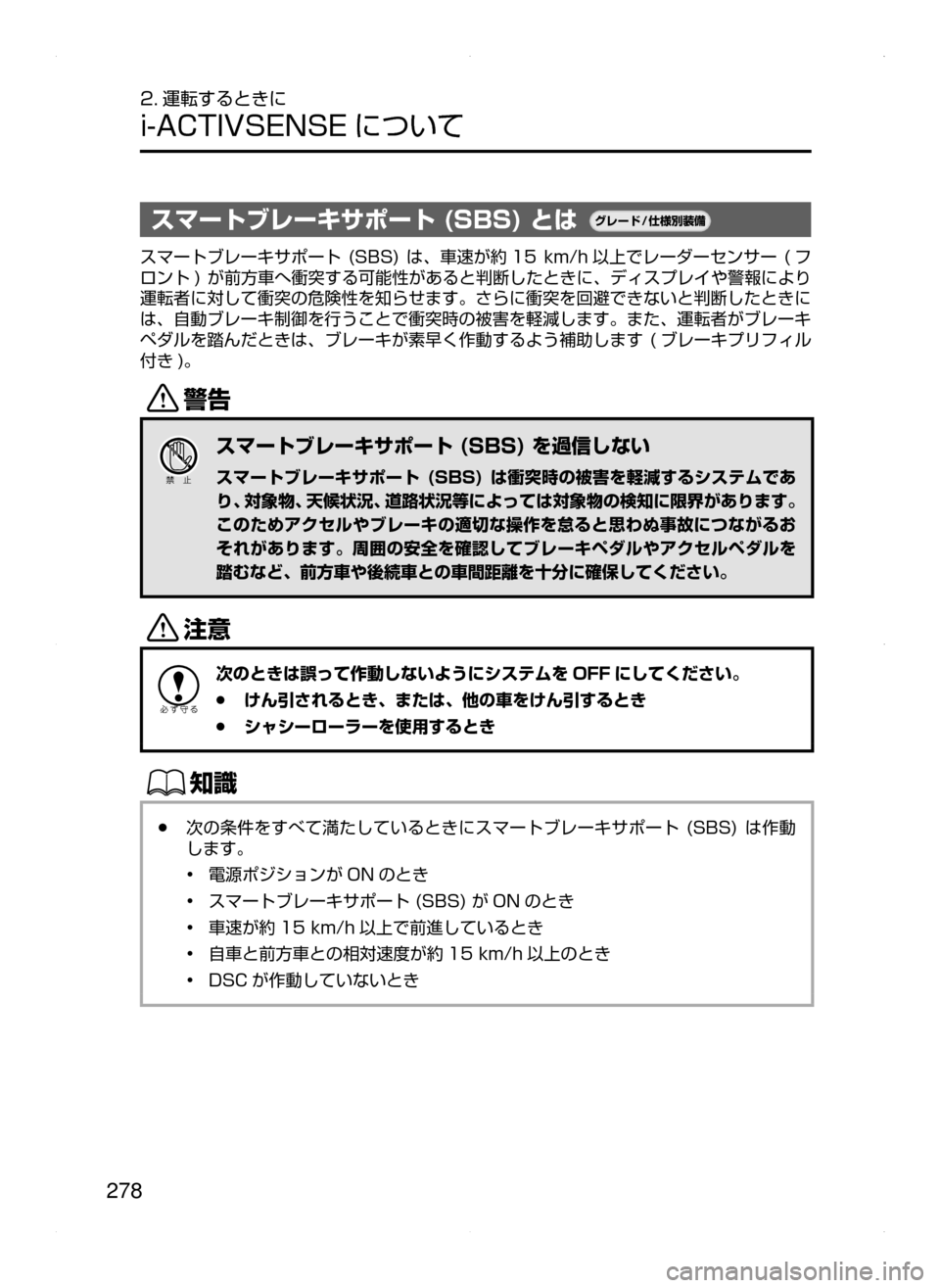

278
2. 運転するときに
i-ACTIVSENSE について
スマートブレーキサポート (SBS) とは¬è”Å“7
÷
‹




スマートブレーキサポート(SBS)は､ 車速が約 15 km/h 以上でレーダーセンサー ( フ
ロント )が前方車へ衝突する可能性があると判断したときに､ディスプレイや警報により
運転者に対して衝突の危険性を知らせます。さらに衝突を回避できないと判断したときに
は､ 自動ブレーキ制御を行うことで衝突時の被害を軽減します。また､ 運転者がブレーキ
ペダルを踏んだときは､ ブレーキが素早く作動するよう補助します( ブレーキプリフィル
付き )。
/
スマートブレーキサポート (SBS) を過信しない
スマートブレーキサポート (SBS) は衝突時の被害を軽減するシステムであ
り､ 対象物､ 天候状況､ 道路状況等によっては対象物の検知に限界があります。
このためアクセルやブレーキの適切な操作を怠ると思わぬ事故につながるお
それがあります。周囲の安全を確認してブレーキペダルやアクセルペダルを
踏むなど､ 前方車や後続車との車間距離を十分に確保してください。
«™
次のときは誤って作動しないようにシステムを OFF にしてください。
 ●けん引されるとき､ または､ 他の車をけん引するとき
 ●シャシーローラーを使用するとき
ŒÝ
●次の条件をすべて満たしているときにスマートブレーキサポート( SBS)は作動
します。
•電源ポジションが ON のとき
•スマートブレーキサポート(SBS)が ON のとき
•車速が約 15km/h 以上で前進しているとき
•自車と前方車との相対速度が約 15km/h 以上のとき
•DSC が作動していないとき
ATENZA_Qツ_3版.indb 2782015/05/07 15:30:07

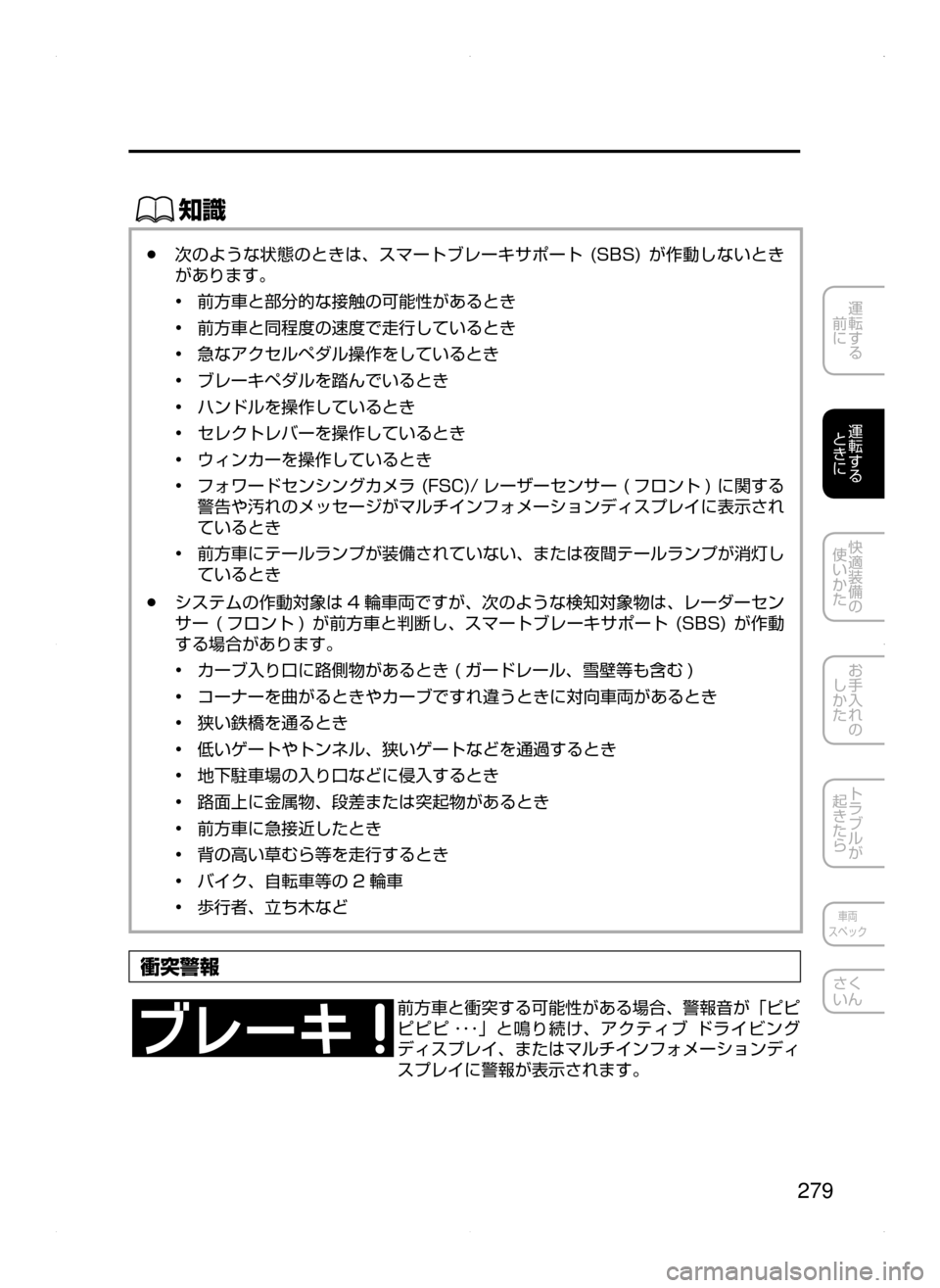

279
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●次のような状態のときは､ スマートブレーキサポート( SBS)が作動しないとき
があります。
•前方車と部分的な接触の可能性があるとき
•前方車と同程度の速度で走行しているとき
•急なアクセルペダル操作をしているとき
•ブレーキペダルを踏んでいるとき
•ハンドルを操作しているとき
•セレクトレバーを操作しているとき
•ウィンカーを操作しているとき
•フォワードセンシングカメラ(FSC)/レーザーセンサー ( フロント ) に関する
警告や汚れのメッセージがマルチインフォメーションディスプレイに表示され
ているとき
•前方車にテールランプが装備されていない､ または夜間テールランプが消灯し
ているとき
●システムの作動対象は 4 輪車両ですが､ 次のような検知対象物は､ レーダーセン
サー(フロント )が前方車と判断し､ スマートブレーキサポート( SBS)が作動
する場合があります。
•カーブ入り口に路側物があるとき( ガードレール､ 雪壁等も含む )
•コーナーを曲がるときやカーブですれ違うときに対向車両があるとき
•狭い鉄橋を通るとき
•低いゲートやトンネル､ 狭いゲートなどを通過するとき
•地下駐車場の入り口などに侵入するとき
•路面上に金属物､ 段差または突起物があるとき
•前方車に急接近したとき
•背の高い草むら等を走行するとき
•バイク､ 自転車等の 2 輪車
•歩行者､ 立ち木など
衝突警報
前方車と衝突する可能性がある場合､ 警報音が「ピピ
ピピピ ･･･」と鳴り続け､ アクティブドライビング
ディスプレイ､ またはマルチインフォメーションディ
スプレイに警報が表示されます。
ATENZA_Qツ_3版.indb 2792015/05/07 15:30:07

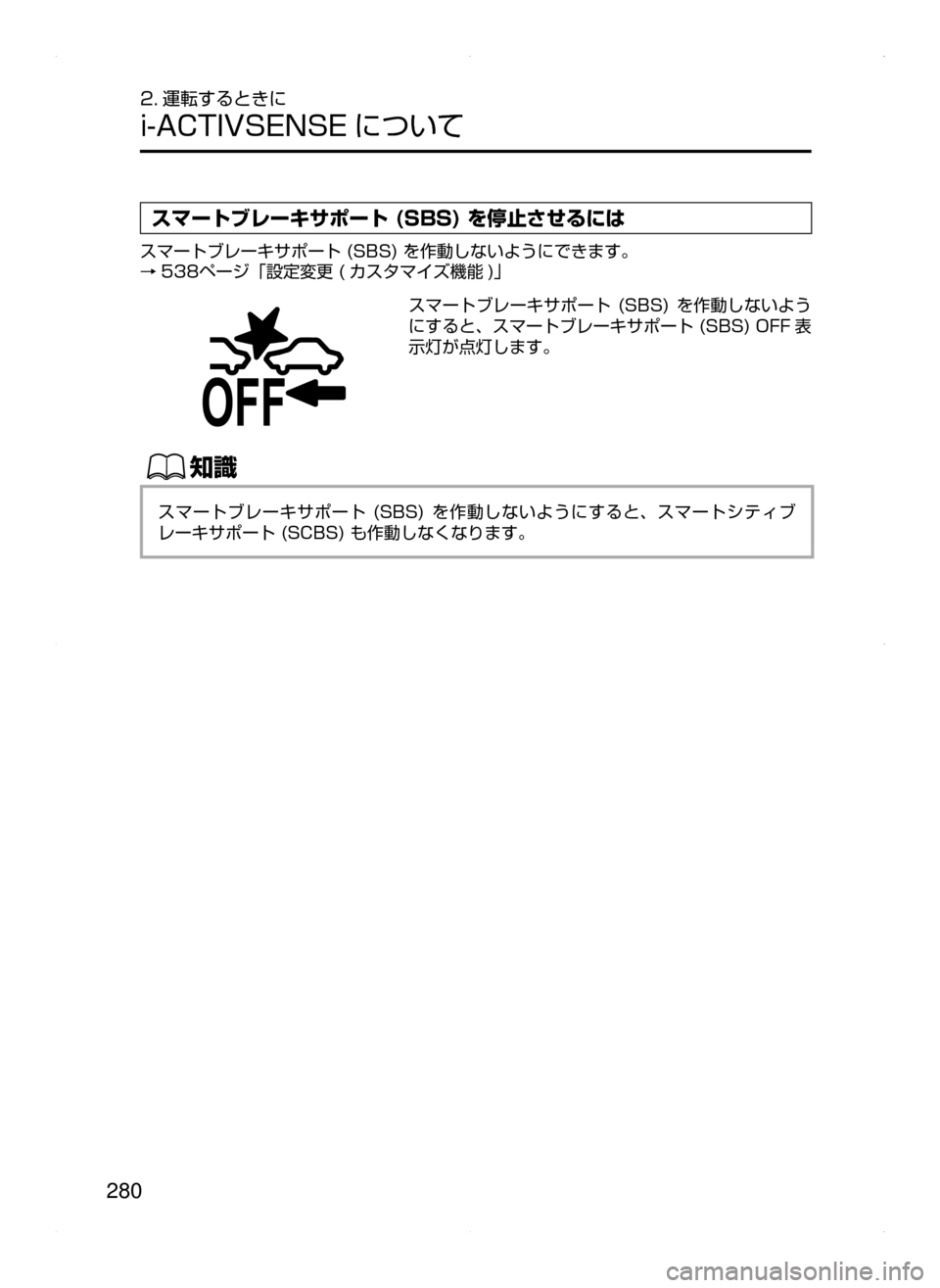

280
2. 運転するときに
i-ACTIVSENSE について
スマートブレーキサポート (SBS) を停止させるには
スマートブレーキサポート(SBS)を作動しないようにできます。
→538ページ「設定変更( カスタマイズ機能 )」
スマートブレーキサポート( SBS)を作動しないよう
にすると､ スマートブレーキサポート(SBS) OFF 表
示灯が点灯します。
ŒÝ
スマートブレーキサポート(SBS)を作動しないようにすると ､ スマートシティブ
レーキサポート(SCBS)も作動しなくなります。
ATENZA_Qツ_3版.indb 2802015/05/07 15:30:07
