161
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
«™

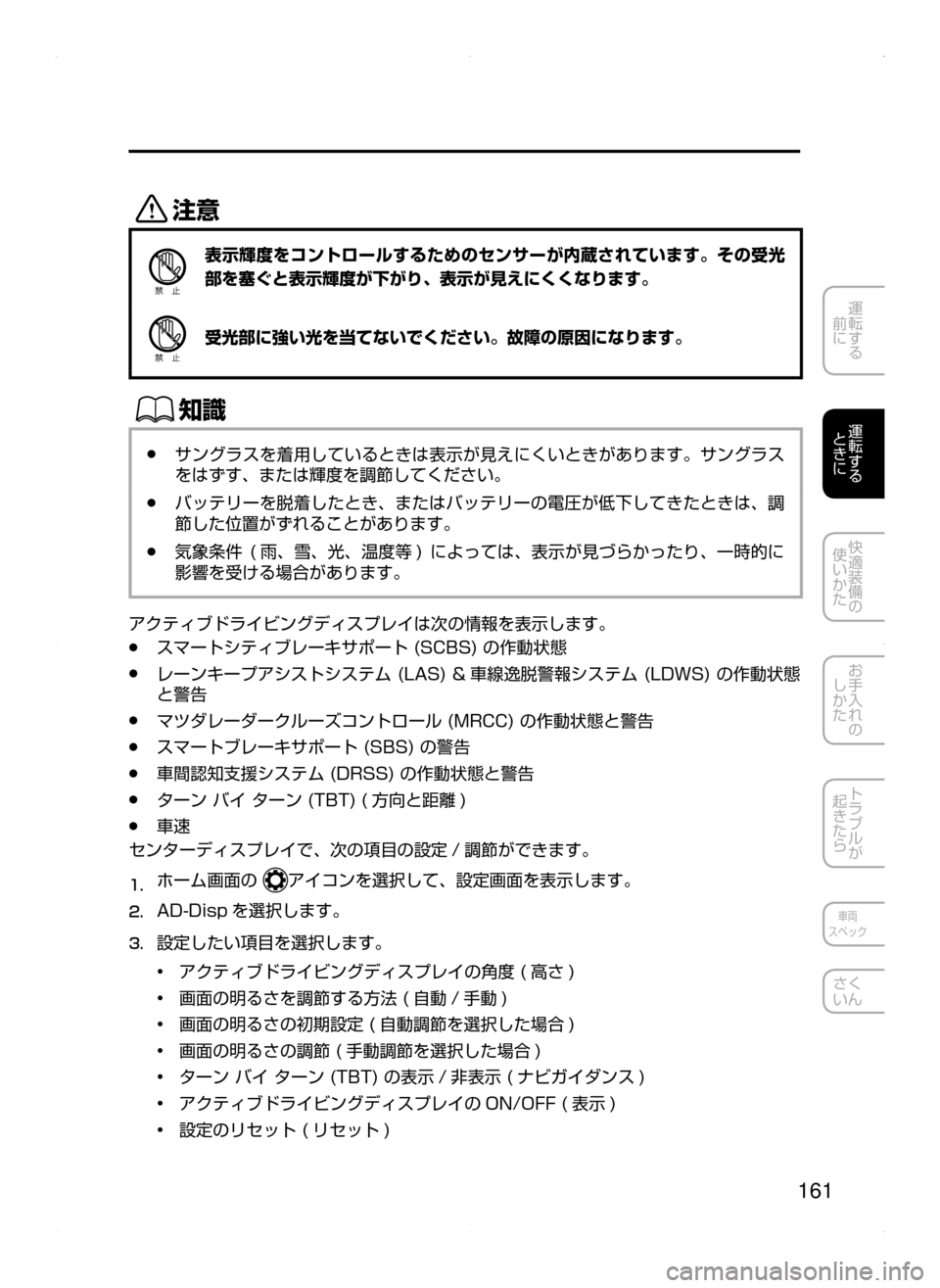

表示輝度をコントロールするためのセンサーが内蔵されています。その受光
部を塞ぐと表示輝度が下がり､ 表示が見えにくくなります。
受光部に強い光を当てないでください。故障の原因になります。
ŒÝ
●サングラスを着用しているときは表示が見えにくいときがあります。サングラス
をはずす､ または輝度を調節してください。
●バッテリーを脱着したとき､ またはバッテリーの電圧が低下してきたときは､ 調
節した位置がずれることがあります。
●気象条件( 雨､ 雪､ 光､ 温度等 )に よっては､ 表示が見づらかったり､ 一時的に
影響を受ける場合があります。
アクティブドライビングディスプレイは次の情報を表示します。
●スマートシティブレーキサポート(SCBS)の作動状態
●レーンキープアシストシステム(LAS) & 車線逸脱警報システム (LDWS) の作動状態
と警告
●マツダレーダークルーズコントロール(MRCC)の作動状態と警告
●スマートブレーキサポート(SBS)の警告
●車間認知支援システム(DRSS)の作動状態と警告
●ターンバイターン(TBT)( 方向と距離 )
●車速
センターディスプレイで､ 次の項目の設定 / 調節ができます。
1. ホーム画面のアイコンを選択して､ 設定画面を表示します。
2. AD-Disp を選択します。
3. 設定したい項目を選択します。
•アクティブドライビングディスプレイの角度( 高さ )
•画面の明るさを調節する方法( 自動 / 手動 )
•画面の明るさの初期設定( 自動調節を選択した場合 )
•画面の明るさの調節( 手動調節を選択した場合 )
•ターンバイターン(TBT)の表示 / 非表示( ナビガイダンス )
•アクティブドライビングディスプレイの ON/OFF( 表示 )
•設定のリセット( リセット )
ATENZA_Qツ_3版.indb 1612015/05/07 15:29:23

162
2. 運転するときに

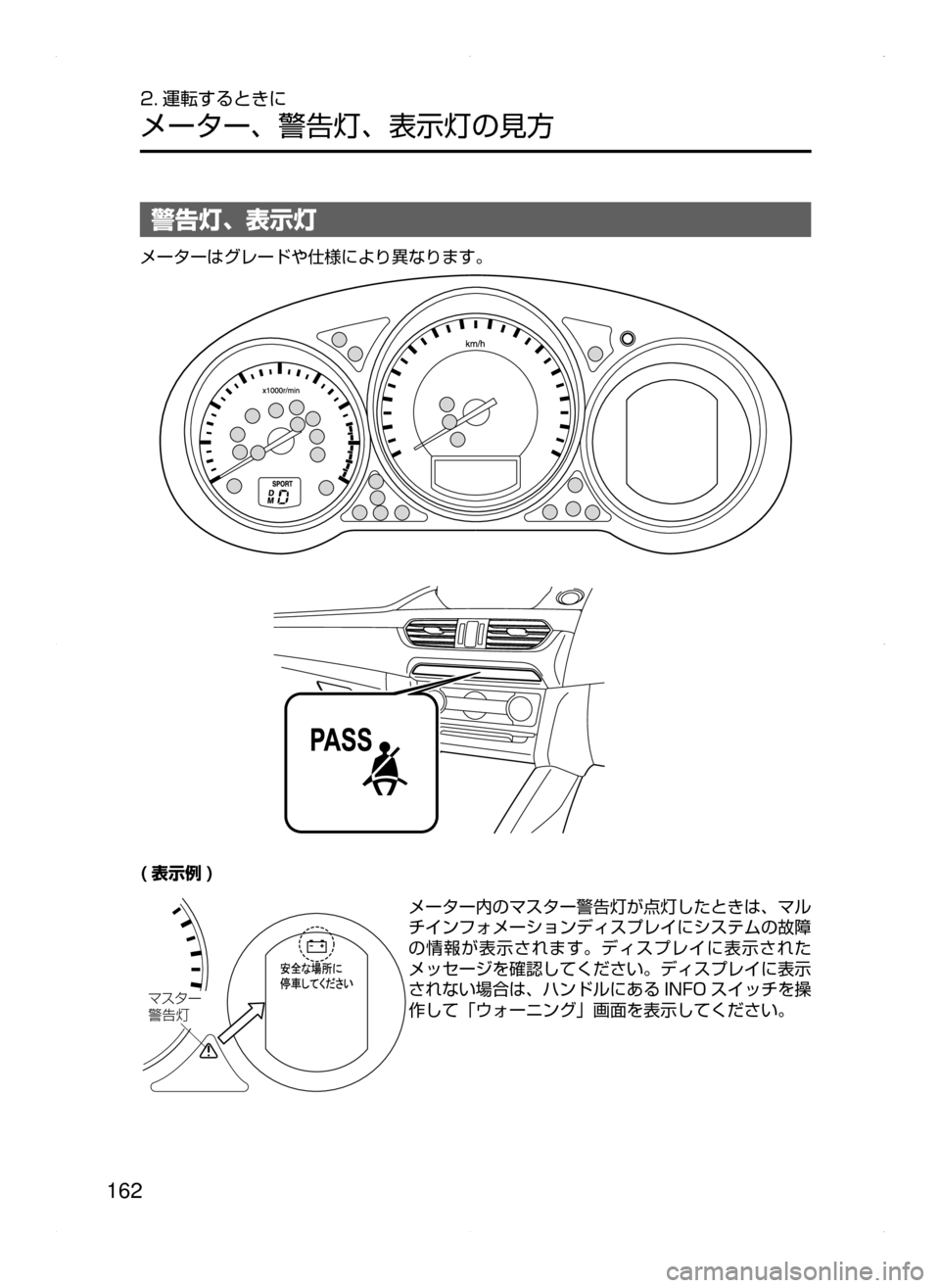

メーター､ 警告灯､ 表示灯の見方
警告灯､ 表示灯
メーターはグレードや仕様により異なります。
( 表示例 )
Úµ»”
/n
メーター内のマスター警告灯が点灯したときは､ マル
チインフォメーションディスプレイにシステムの故障
の情報が表示されます。ディスプレイに表示された
メッセージを確認してください。ディスプレイに表示
されない場合は､ ハンドルにある INFO スイッチを操
作して「ウォーニング」画面を表示してください。
ATENZA_Qツ_3版.indb 1622015/05/07 15:29:23

163
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
マルチインフォメーションディスプレイ
システムの作動状態や故障 · 異常状態などのメッセージを表示します。
 ●( ディスプレイにシンボルとメッセージが表示されたとき )
画面上部に表示されたシンボルの「表示と処置方法一覧」を確認してください。
 ●( ディスプレイにメッセージのみ表示されたとき )
ディスプレイの表示に従ってください。
次の表の内容が表示されたときは､ 車両に故障が発生しています。
表示によって対処方法が異なります。次の表で確認してください。
対処方法 : ただちに停車させる。詳しい処置方法は､ 画面上部に表示された
シンボルの「表示と処置方法一覧」を確認する
ディスプレイ表示
4WD
対処方法 : マツダ販売店に連絡し､点検を受ける。表示条件は､ 画面上部に
表示されたシンボルの「表示と処置方法一覧」を確認する
ディスプレイ表示
ATDPF4WD
ATENZA_Qツ_3版.indb 1632015/05/07 15:29:24

164
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方

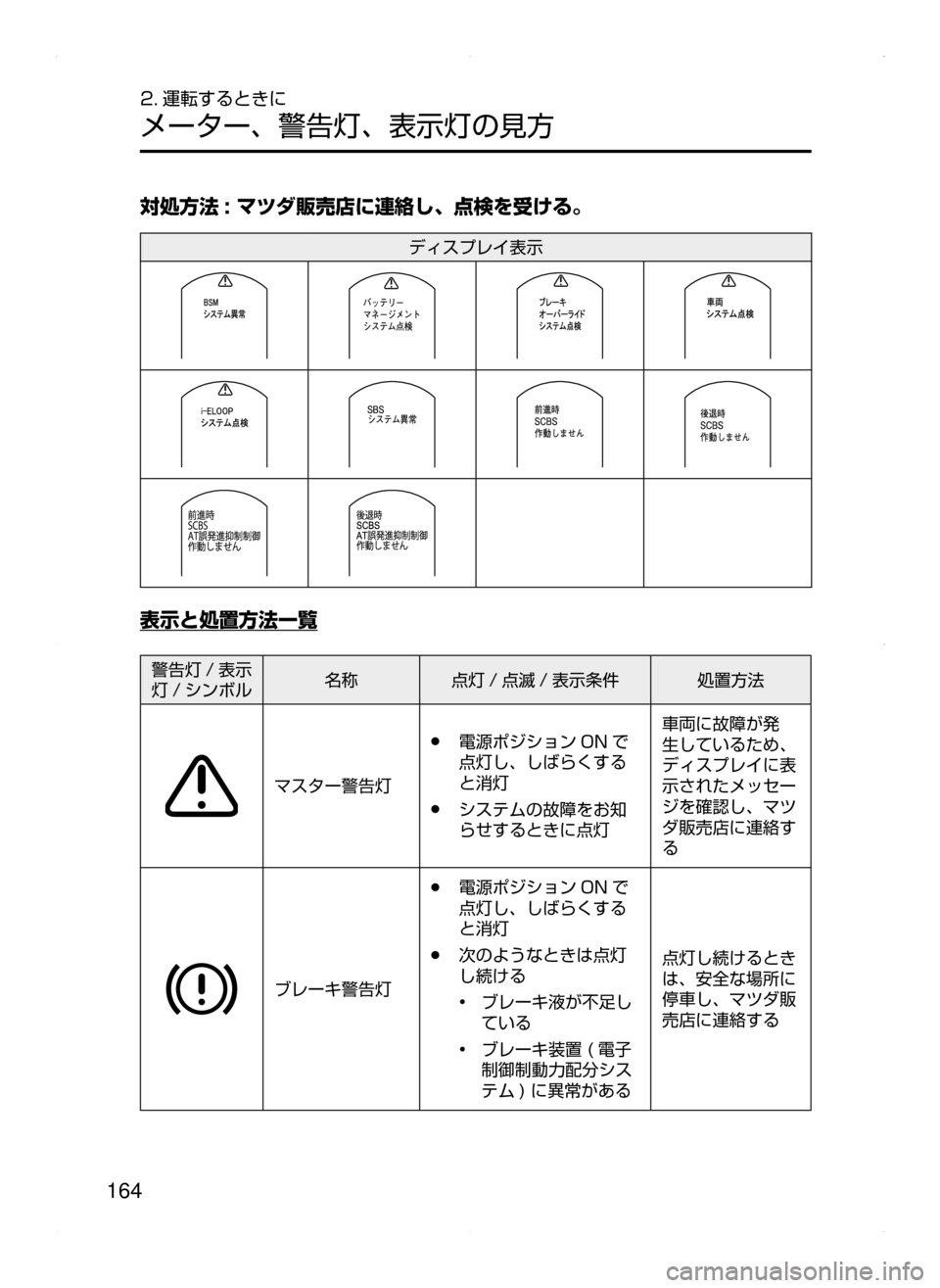

対処方法 : マツダ販売店に連絡し､ 点検を受ける。
ディスプレイ表示
表示と処置方法一覧
警告灯 / 表示
灯 / シンボル名称
点灯 / 点滅 / 表示条件 処置方法
マスター警告灯
●電源ポジション ON で
点灯し､ しばらくする
と消灯
●システムの故障をお知
らせするときに点灯車両に故障が発
生しているため､
ディスプレイに表
示されたメッセー
ジを確認し､ マツ
ダ販売店に連絡す
る
ブレーキ警告灯
●電源ポジション ON で
点灯し､ しばらくする
と消灯
●次のようなときは点灯
し続ける
•ブレーキ液が不足し
ている
•ブレーキ装置( 電子
制御制動力配分シス
テム )に異常がある
点灯し続けるとき
は､ 安全な場所に
停車し､ マツダ販
売店に連絡する
ATENZA_Qツ_3版.indb 1642015/05/07 15:29:26

165
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
警告灯 / 表示
灯 / シンボル 名称
点灯 / 点滅 / 表示条件 処置方法

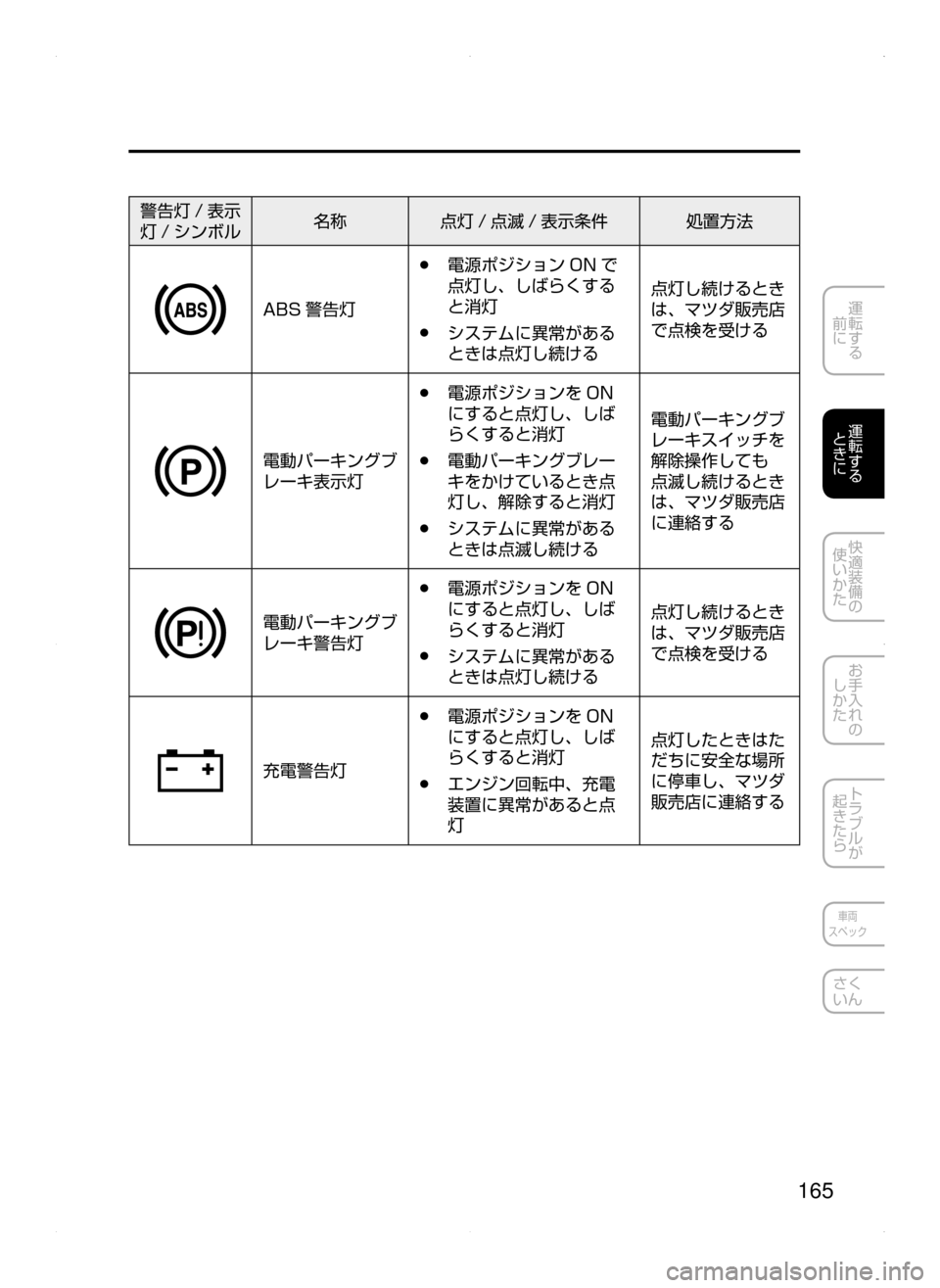

ABS 警告灯
●電源ポジション ON で
点灯し､ しばらくする
と消灯
●システムに異常がある
ときは点灯し続ける点灯し続けるとき
は､ マツダ販売店
で点検を受ける
電動パーキングブ
レーキ表示灯
●電源ポジションを ON
にすると点灯し､ しば
らくすると消灯
●電動パーキングブレー
キをかけているとき点
灯し､ 解除すると消灯
●システムに異常がある
ときは点滅し続ける電動パーキングブ
レーキスイッチを
解除操作しても
点滅し続けるとき
は､ マツダ販売店
に連絡する
電動パーキングブ
レーキ警告灯
●電源ポジションを ON
にすると点灯し､ しば
らくすると消灯
●システムに異常がある
ときは点灯し続ける
点灯し続けるとき
は､ マツダ販売店
で点検を受ける
充電警告灯
●電源ポジションを ON
にすると点灯し､ しば
らくすると消灯
●エンジン回転中､ 充電
装置に異常があると点
灯点灯したときはた
だちに安全な場所
に停車し､ マツダ
販売店に連絡する
ATENZA_Qツ_3版.indb 1652015/05/07 15:29:27

166
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
警告灯 / 表示
灯 / シンボル名称
点灯 / 点滅 / 表示条件 処置方法

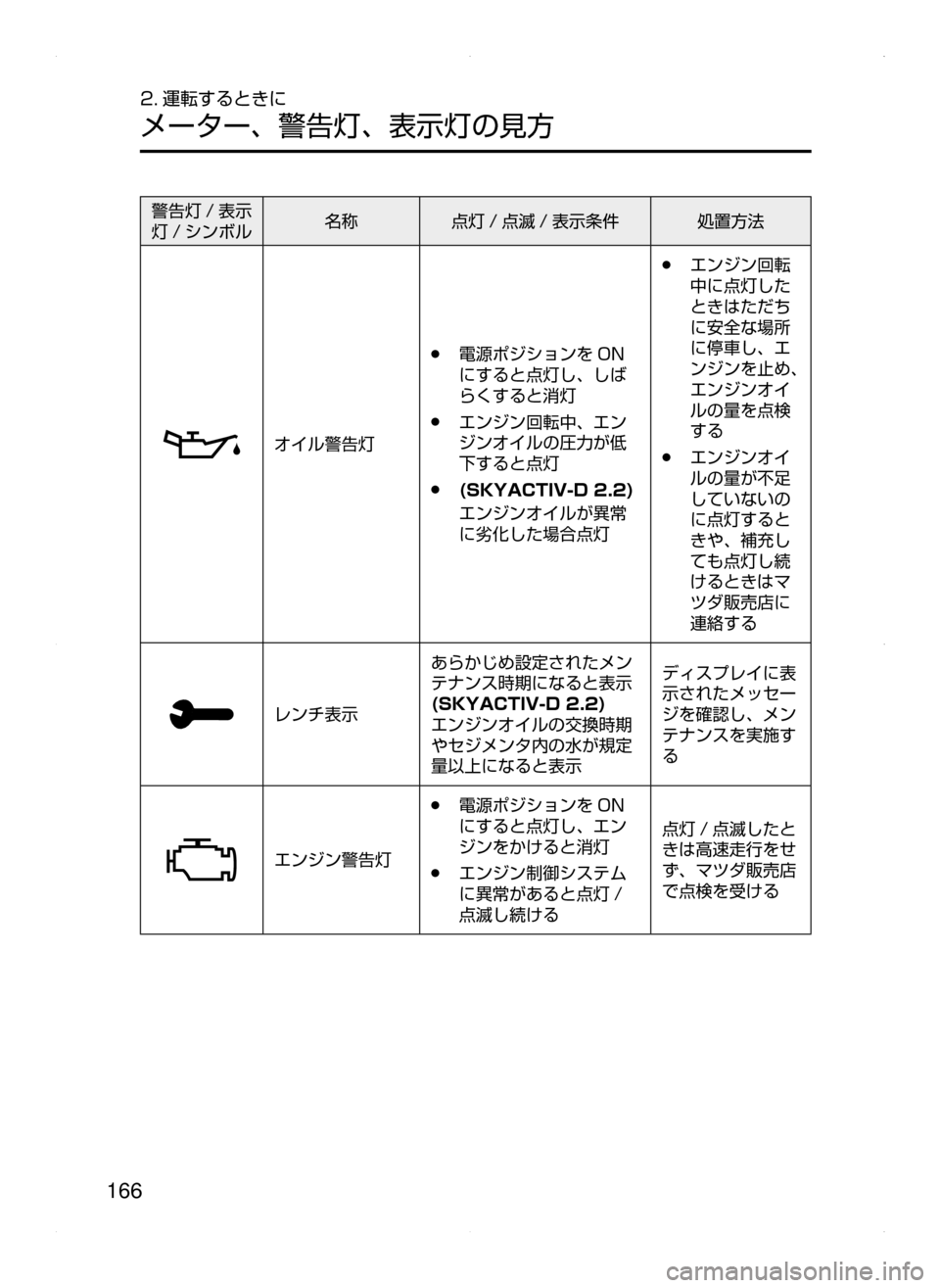

オイル警告灯
●電源ポジションを ON
にすると点灯し､ しば
らくすると消灯
●エンジン回転中､ エン
ジンオイルの圧力が低
下すると点灯
●(SKYACTIV-D 2.2)
エンジンオイルが異常
に劣化した場合点灯
●エンジン回転
中に点灯した
ときはただち
に安全な場所
に停車し､ エ
ンジンを止め､
エンジンオイ
ルの量を点検
する
●エンジンオイ
ルの量が不足
していないの
に点灯すると
きや､ 補充し
ても点灯し続
けるときはマ
ツダ販売店に
連絡する
レンチ表示
あらかじめ設定されたメン
テナンス時期になると表示
(SKYACTIV-D 2.2)
エンジンオイルの交換時期
やセジメンタ内の水が規定
量以上になると表示ディスプレイに表
示されたメッセー
ジを確認し､ メン
テナンスを実施す
る
エンジン警告灯
●電源ポジションを ON
にすると点灯し､ エン
ジンをかけると消灯
●エンジン制御システム
に異常があると点灯 /
点滅し続ける
点灯 / 点滅したと
きは高速走行をせ
ず､ マツダ販売店
で点検を受ける
ATENZA_Qツ_3版.indb 1662015/05/07 15:29:27

167
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

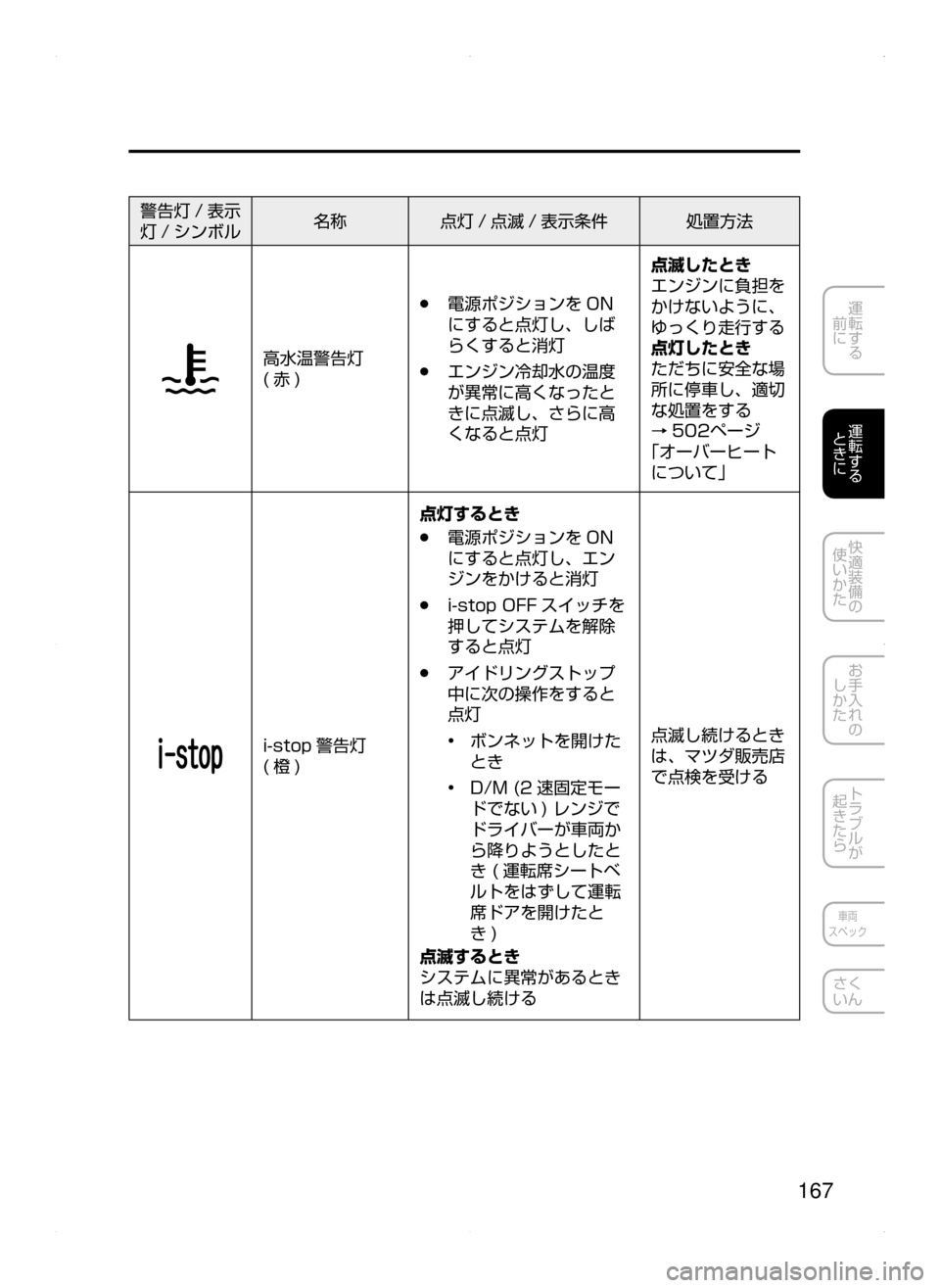

警告灯 / 表示
灯 / シンボル 名称
点灯 / 点滅 / 表示条件 処置方法
高水温警告灯
(赤)
●電源ポジションを ON
にすると点灯し､ しば
らくすると消灯
●エンジン冷却水の温度
が異常に高くなったと
きに点滅し､ さらに高
くなると点灯点滅したとき
エンジンに負担を
かけないように､
ゆっくり走行する
点灯したとき
ただちに安全な場
所に停車し､ 適切
な処置をする
→
502ページ
「オーバーヒート について」
i-stop 警告灯
(橙) 点灯するとき
●電源ポジションを ON
にすると点灯し､ エン
ジンをかけると消灯
●i-stopOFF スイッチを
押してシステムを解除
すると点灯
●アイドリングストップ
中に次の操作をすると
点灯
•ボンネットを開けた
とき
•D/M(2 速固定モー
ドでない )レンジで
ドライバーが車両か
ら降りようとしたと
き( 運転席シートベ
ルトをはずして運転
席ドアを開けたと
き)
点滅するとき
システムに異常があるとき
は点滅し続ける 点滅し続けるとき
は､ マツダ販売店
で点検を受ける
ATENZA_Qツ_3版.indb 1672015/05/07 15:29:28

168
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
警告灯 / 表示
灯 / シンボル名称
点灯 / 点滅 / 表示条件 処置方法

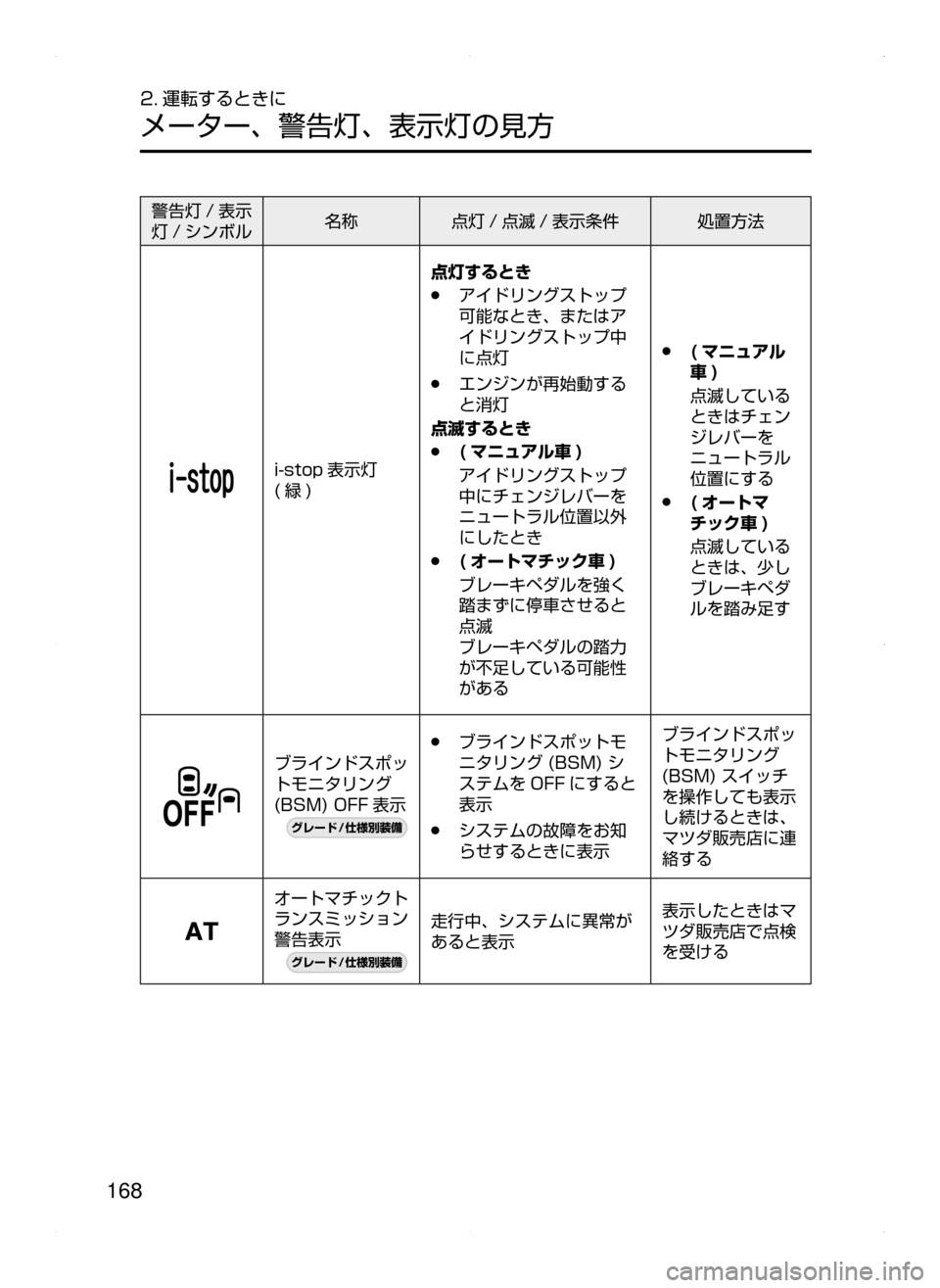

i-stop 表示灯
(緑)点灯するとき
●アイドリングストップ
可能なとき､ またはア
イドリングストップ中
に点灯
●エンジンが再始動する
と消灯
点滅するとき
●( マニュアル車 )
アイドリングストップ
中にチェンジレバーを
ニュートラル位置以外
にしたとき
●( オートマチック車 )
ブレーキペダルを強く
踏まずに停車させると
点滅
ブレーキペダルの踏力
が不足している可能性
がある
●( マニュアル
車)
点滅している
ときはチェン
ジレバーを
ニュートラル
位置にする
●( オートマ
チック車 )
点滅している
ときは､ 少し
ブレーキペダ
ルを踏み足す
ブラインドスポッ
トモニタリング
(BSM)OFF 表示
¬è”Å“7
÷
‹




●ブラインドスポットモ
ニタリング(BSM)シ
ステムを OFF にすると
表示
●システムの故障をお知
らせするときに表示 ブラインドスポッ
トモニタリング
(BSM)スイッチ
を操作しても表示
し続けるときは､
マツダ販売店に連
絡する
オートマチックト
ランスミッション
警告表示
¬è”Å“7
÷
‹




走行中､ システムに異常が
あると表示
表示したときはマ
ツダ販売店で点検
を受ける
ATENZA_Qツ_3版.indb 1682015/05/07 15:29:28
