位置 表示 容量 保護装置
32 STOP
10A制動灯
33 R.WIPER
15Aリヤワイパー
34
H/LHI20Aヘッドランプ( ハイビーム )
35HIDR15A―
36 FOG
15Aフォグランプ
37
7.5Aエンジンコントロールシステム
38 AUDIO2
7.5Aオーディオ
39
GLOWSIG5Aエンジンコントロールシステム
¬è”Å“7
÷
‹




40METER27.5Aメーター
41 METER1
10Aメーター
42 SRS1
7.5Aエアバッグシステム
43 BOSE
25Aオーディオ(Bose®サウンドシステム装備車 )
44 AUDIO1
15Aオーディオ
45
ABS/DSCS30AABS､ DSC
46
FUELPUMP15Aフューエルポンプ¬è”Å“7
÷
‹




47FUELWARM25Aフューエルウォーマー¬è”Å“7
÷
‹




48TAIL15A―
49
FUELPUMP225A―
50 HAZARD
25A方向指示灯 / 非常点滅灯､ 尾灯､ 番号灯､ 車幅
灯
51 DRL
15A―
52 R.OUTLET2
15A電源ソケット
53 HORN
15Aホーン
ATENZA_Qツ_3版.indb 4492015/05/07 15:31:20

450
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき

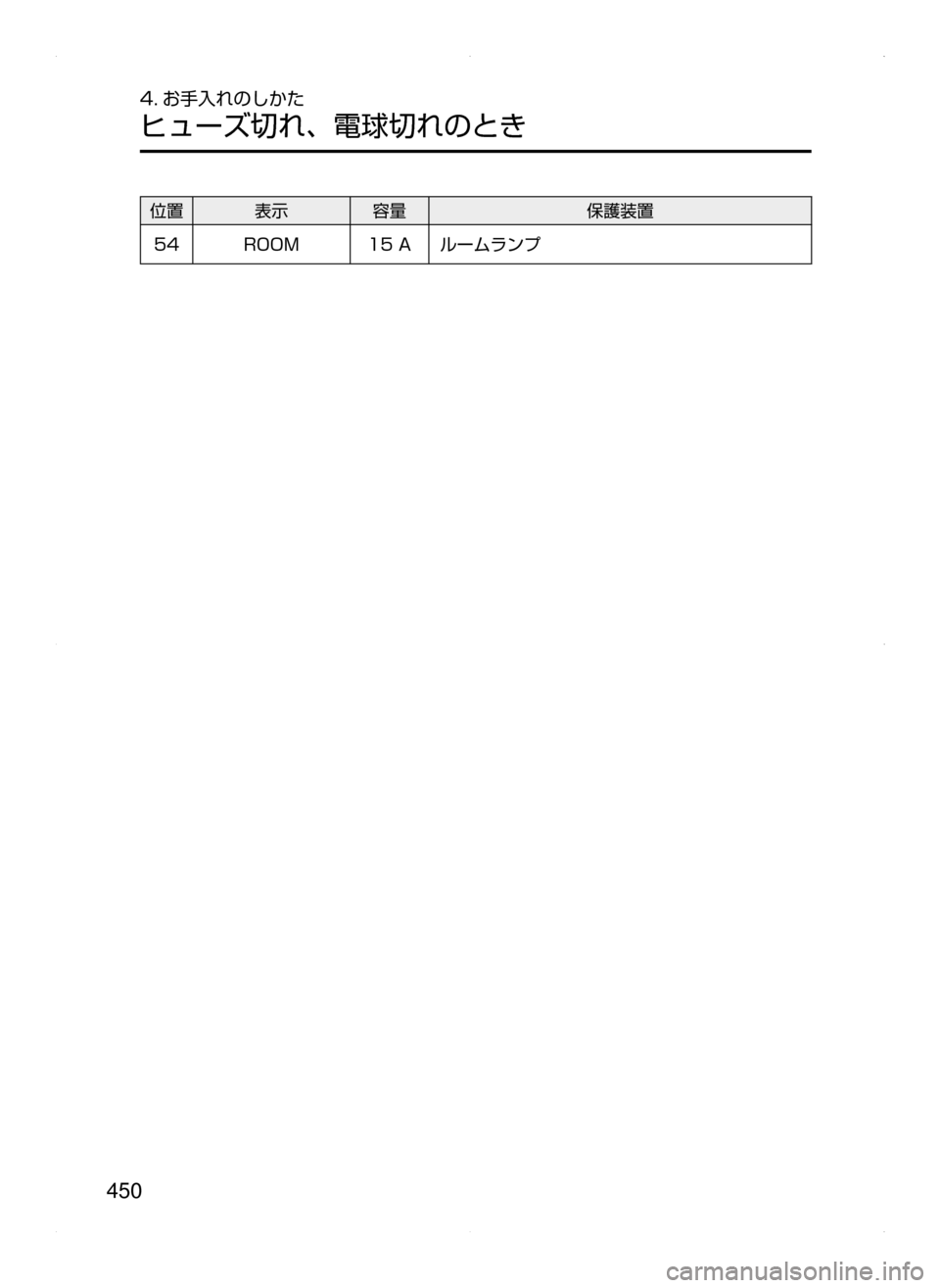

位置表示 容量 保護装置
54 ROOM
15Aルームランプ
ATENZA_Qツ_3版.indb 4502015/05/07 15:31:21

451
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ランプ類､ 電気装置が作動しないとき
ランプ類が点灯しないときや電気装置が作動しないときは､ ヒューズ切れや電球切れが考
えられます。
まずヒューズを点検し､ 必要に応じて交換してください。
ヒューズの交換
室内ヒューズボックス
1. 電源ポジションを OFF にします。
2. ヒューズボックスのカバーを開きます。ヒューズ
ボックスは助手席左下と､ エンジンルーム内にあ
ります。
エンジンルーム内ヒューズボックス
ŒÝ
●各ヒューズはグレードや仕様により無い場合があります。
●ヒューズボックスのカバー裏側に各ヒューズの規定容量が表示されています。
ATENZA_Qツ_3版.indb 4512015/05/07 15:31:21

452
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
¤ï´ï ç”ÜºyyyÎá ”¶ Ø¿«µ §Ì ”
Îá
”¶ xc`é

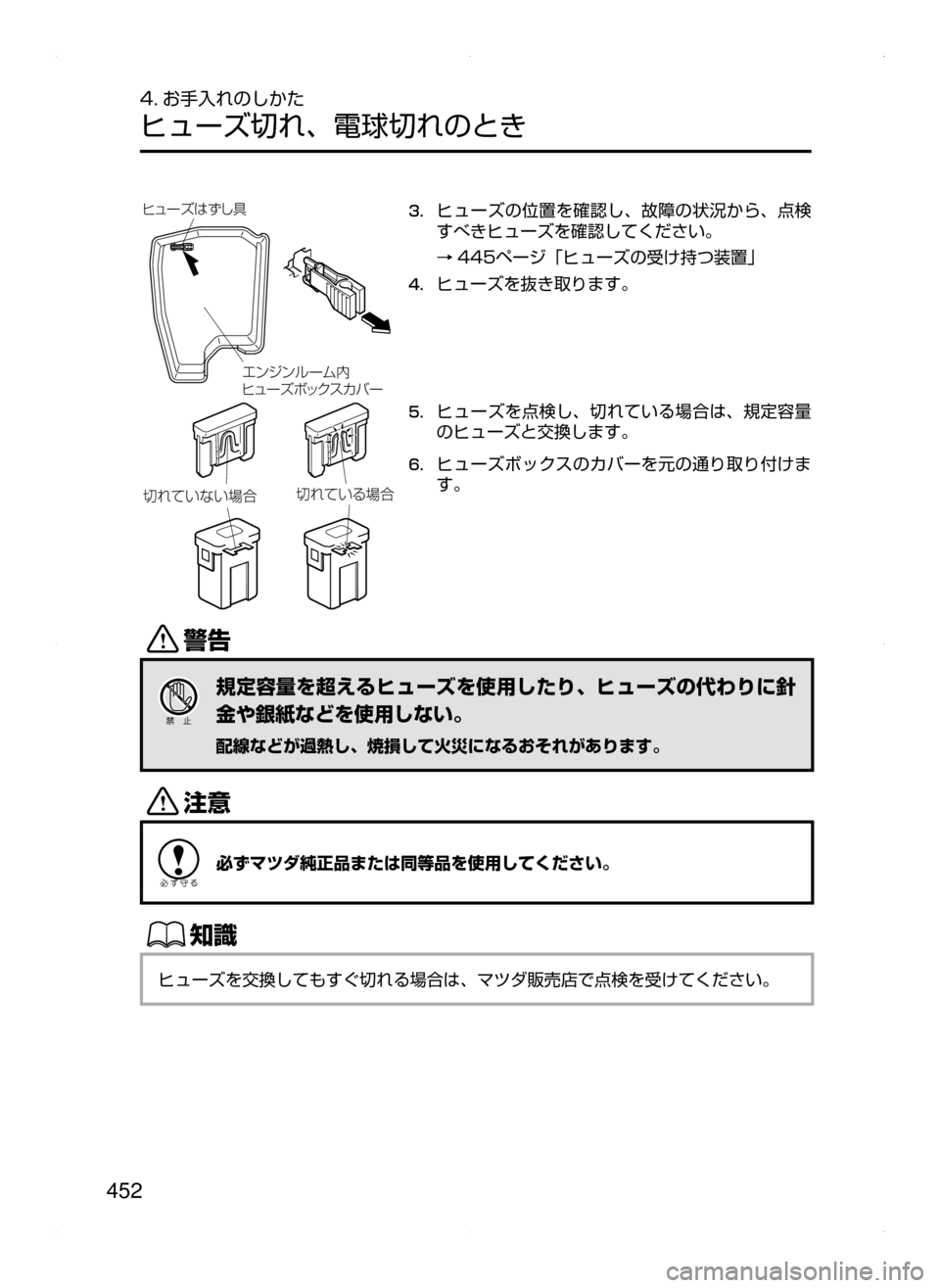

3. ヒューズの位置を確認し､ 故障の状況から､ 点検
すべきヒューズを確認してください。
→445ページ「ヒューズの受け持つ装置」
4. ヒューズを抜き取ります。

~•oMsM Ôù
~•
oM” Ô ù
5. ヒューズを点検し､ 切れている場合は､ 規定容量
のヒューズと交換します。
6. ヒューズボックスのカバーを元の通り取り付けま
す。
/
規定容量を超えるヒューズを使用したり､ ヒューズの代わりに針
金や銀紙などを使用しない。
配線などが過熱し､ 焼損して火災になるおそれがあります。
«™
必ずマツダ純正品または同等品を使用してください。
ŒÝ
ヒューズを交換してもすぐ切れる場合は､ マツダ販売店で点検を受けてください。
ATENZA_Qツ_3版.indb 4522015/05/07 15:31:21

453
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

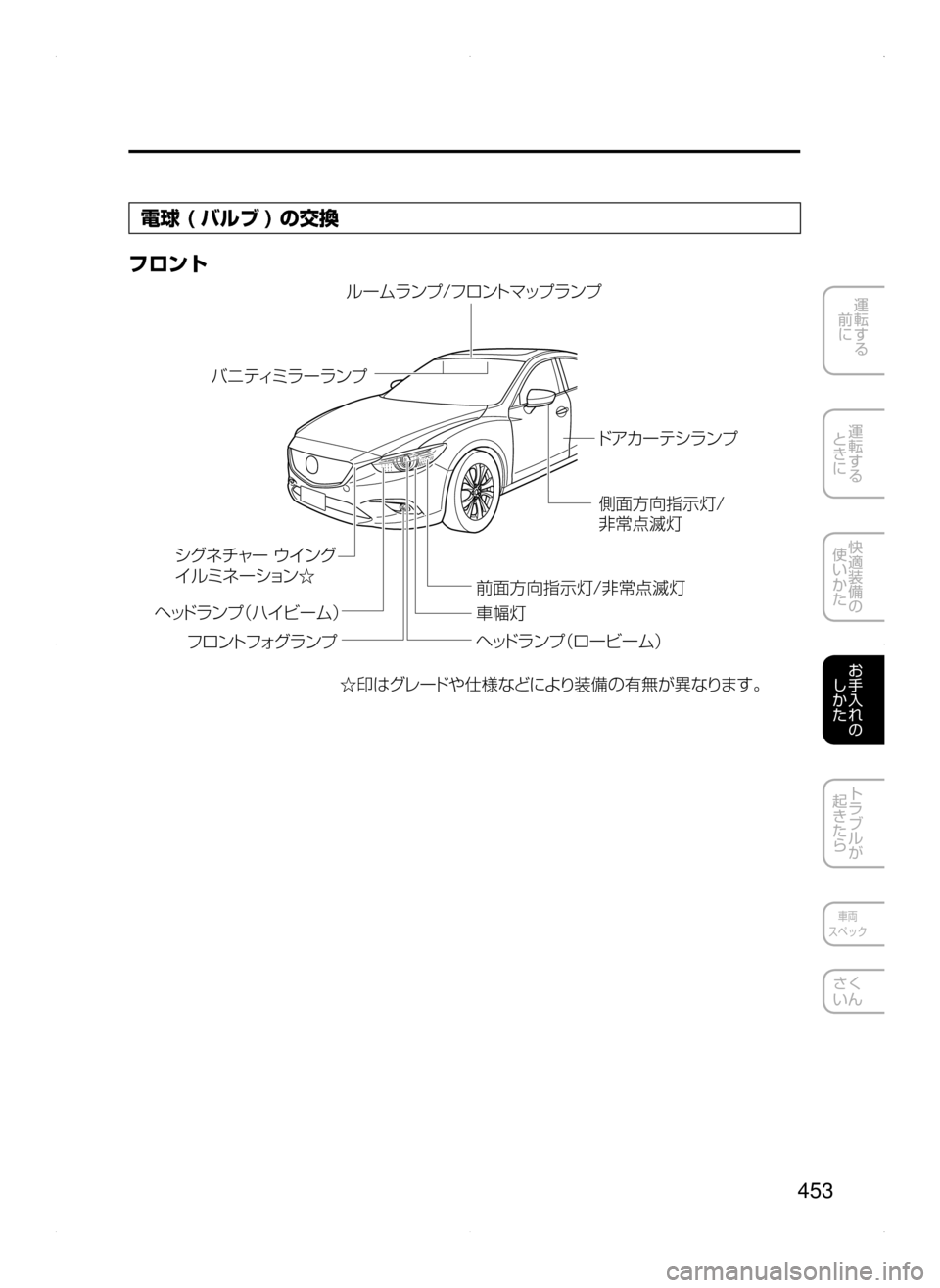

電球 ( バルブ ) の交換
フロント

ïn
²ØM²¦Ôn
‡ ×:Ón ØM²¦Ôn
‡ ×:Ón
ç”
ÜåïÓ Ñéï ÄÚ ¿Ó åï Ó
Ñé ïÄÑ ¥¬ åï Ó Ô¿
Åå ïÓ¢é” Ï”Ü£
ѹ x¬è”Å “7 srt‘“
÷
‹wÁ UŸs“‡b {
Ô¿ÅåïÓ¢Ë  Ï”Ü£
³¬
ɽߔ
¢ ï ¬

 ç ÛÉ”³ãï Ñ Åž
§” ³åï Ó
ÌÇ
ŸÛå ”å ïÓ
ATENZA_Qツ_3版.indb 4532015/05/07 15:31:22

454
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
リヤ
·¼ï
Ë  Ú¢ïĵ Ä¿Óå ïÓ
Ë
Ú¢ïĵ Ä¿Óå ïÓ
ë°ï
æàÚ¿Óå ïÓ
Äå
ï«ç” ÜåïÓ
æàÚ¿Óå ïÓ
jøn
jøn
™@næàÑ¥¬å ïÓ Ñ
™@n æàÑ¥¬å ïÓ Ñ
™ØM²¦Ôn
‡ ×:Ón
™ØM²¦Ôn
‡ ×:Ón
Œn
Œn
Mˆn

Mˆn
Œn
Œn
å® ¿´ ç” Ü
åï Ó
Mˆn
Œn

Mˆn
Œn
ѹ x¬è”Å “7 srt‘“
÷
‹wÁ UŸs“‡b {
«™
電球を交換するときは､ 各ランプを消灯させ､ 電球が冷えてから交換してく
ださい。やけどをするおそれがあります。
番号灯､ ルームランプ､ ラゲッジルームランプのレンズを取りはずすときは､
マイナスドライバーなどの先端に布を巻いてご使用ください。マイナスドラ
イバーが直接レンズや内装に当たると､ 傷がつくおそれがあります。
マイナスドライバーなどを使ってレンズやランプ本体を取りはずすときは､
マイナスドライバーなどが内部の端子に当たらないようにしてください。マ
イナスドライバーなどが直接端子に当たると､ ショートするおそれがありま
す。
ATENZA_Qツ_3版.indb 4542015/05/07 15:31:22

455
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ

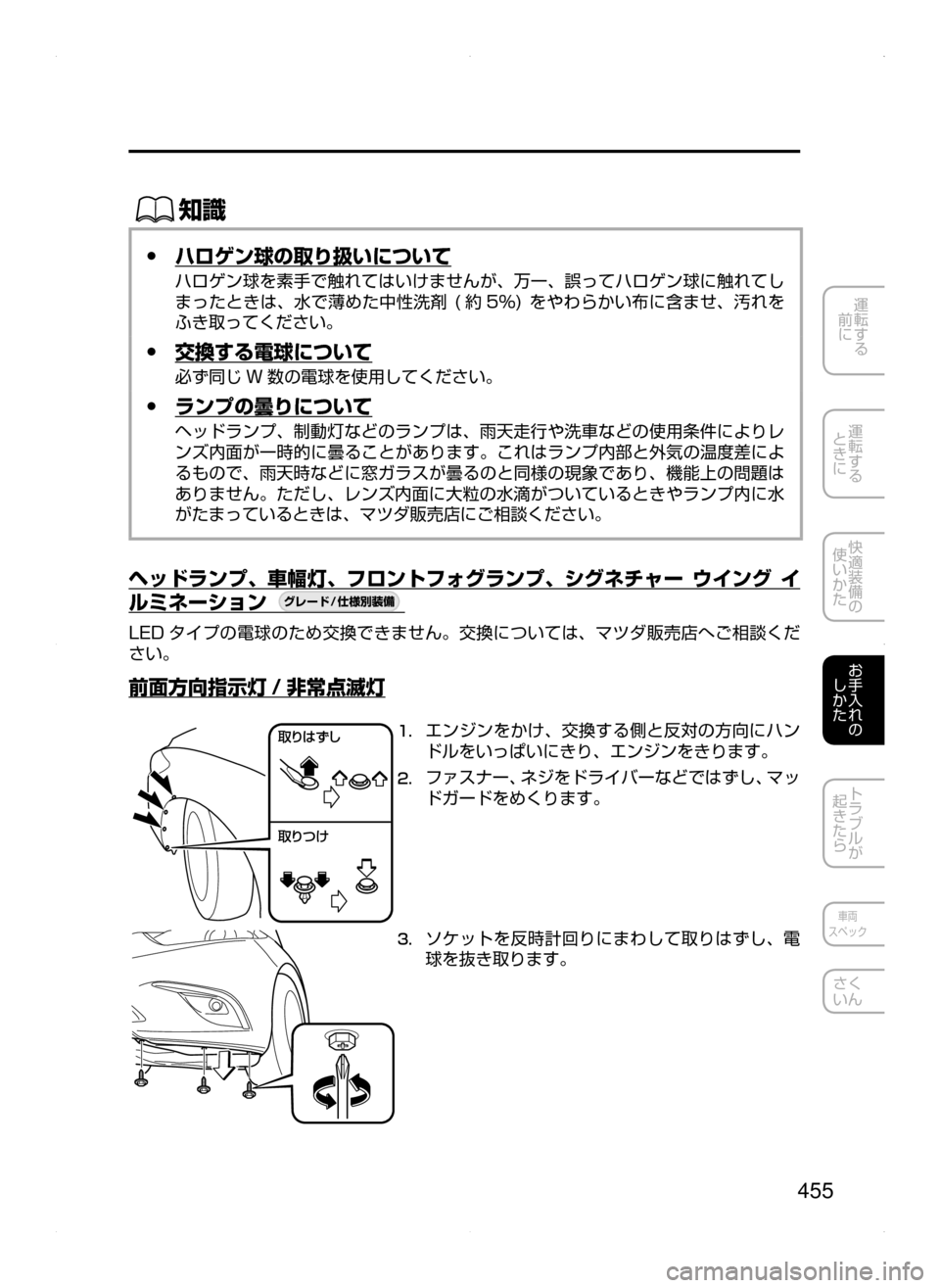

 ●ハロゲン球の取り扱いについて
ハロゲン球を素手で触れてはいけませんが､ 万一､ 誤ってハロゲン球に触れてし
まったときは､ 水で薄めた中性洗剤( 約 5%)をやわらかい布に含ませ ､ 汚れを
ふき取ってください。
 ●交換する電球について
必ず同じ W 数の電球を使用してください。
 ●ランプの曇りについて
ヘッドランプ､ 制動灯などのランプは､ 雨天走行や洗車などの使用条件によりレ
ンズ内面が一時的に曇ることがあります。これはランプ内部と外気の温度差によ
るもので､ 雨天時などに窓ガラスが曇るのと同様の現象であり､ 機能上の問題は
ありません。ただし､ レンズ内面に大粒の水滴がついているときやランプ内に水
がたまっているときは､ マツダ販売店にご相談ください。
ヘッドランプ､ 車幅灯､ フロントフォグランプ､ シグネチャー ウイング イ
ルミネーション                     
LED タイプの電球のため交換できません。交換については､ マツダ販売店へご相談くだ
さい。
前面方向指示灯 / 非常点滅灯
“xc `
“ mZ1. エンジンをかけ､ 交換する側と反対の方向にハン
ドルをいっぱいにきり､ エンジンをきります。
2. ファスナー､ ネジをドライバーなどではずし､ マッ
ドガードをめくります。
3. ソケットを反時計回りにまわして取りはずし､ 電
球を抜き取ります。
¬è”Å“7
÷
‹




ATENZA_Qツ_3版.indb 4552015/05/07 15:31:22

456
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき

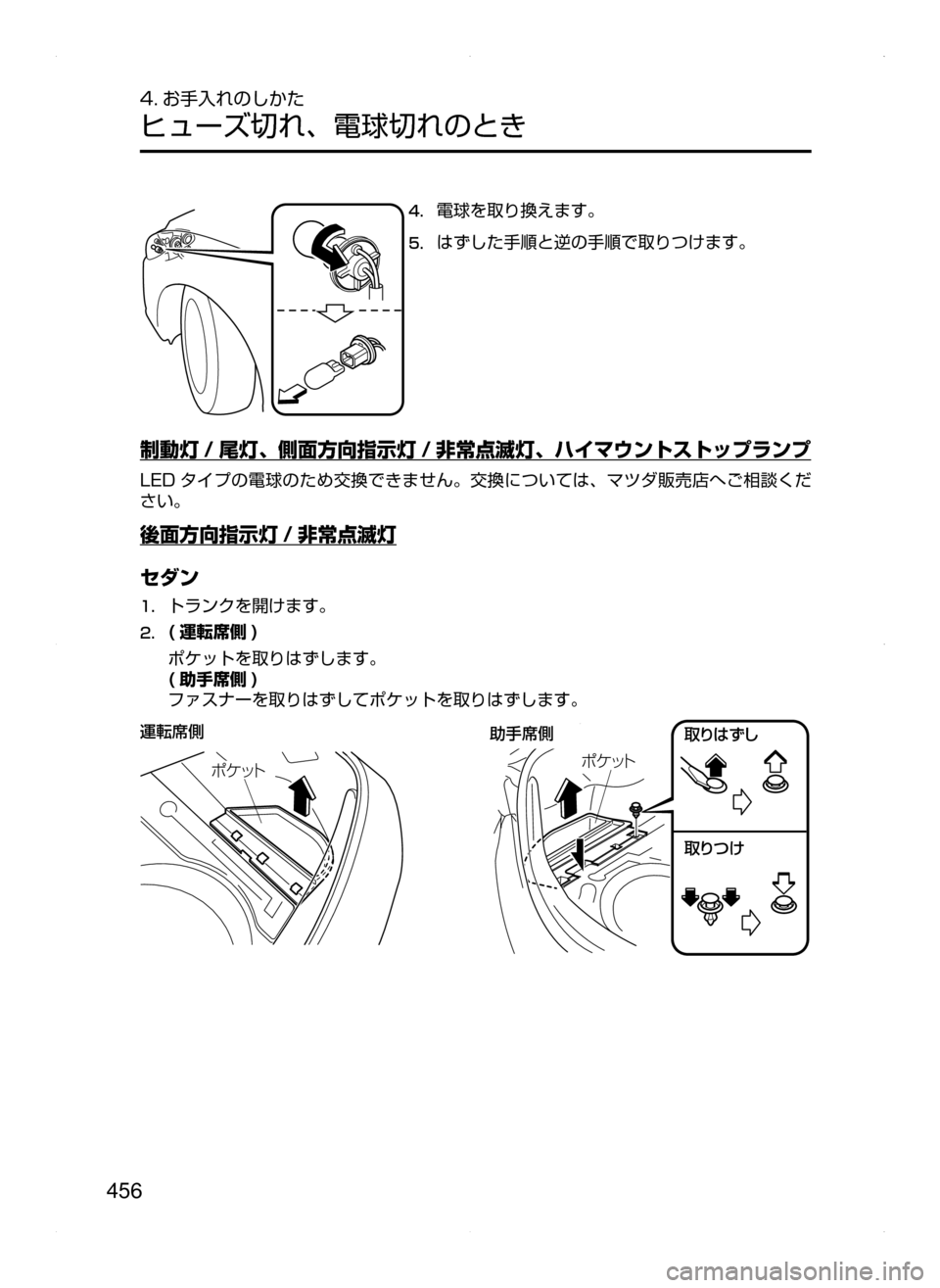

4. 電球を取り換えます。
5. はずした手順と逆の手順で取りつけます。
制動灯 / 尾灯､ 側面方向指示灯 / 非常点滅灯､ ハイマウントストップランプ
LED タイプの電球のため交換できません。交換については､ マツダ販売店へご相談くだ
さい。
後面方向指示灯 / 非常点滅灯
セダン
1. トランクを開けます。
2. ( 運転席側 )
ポケットを取りはずします。
( 助手席側 )
ファスナーを取りはずしてポケットを取りはずします。
“xc `
