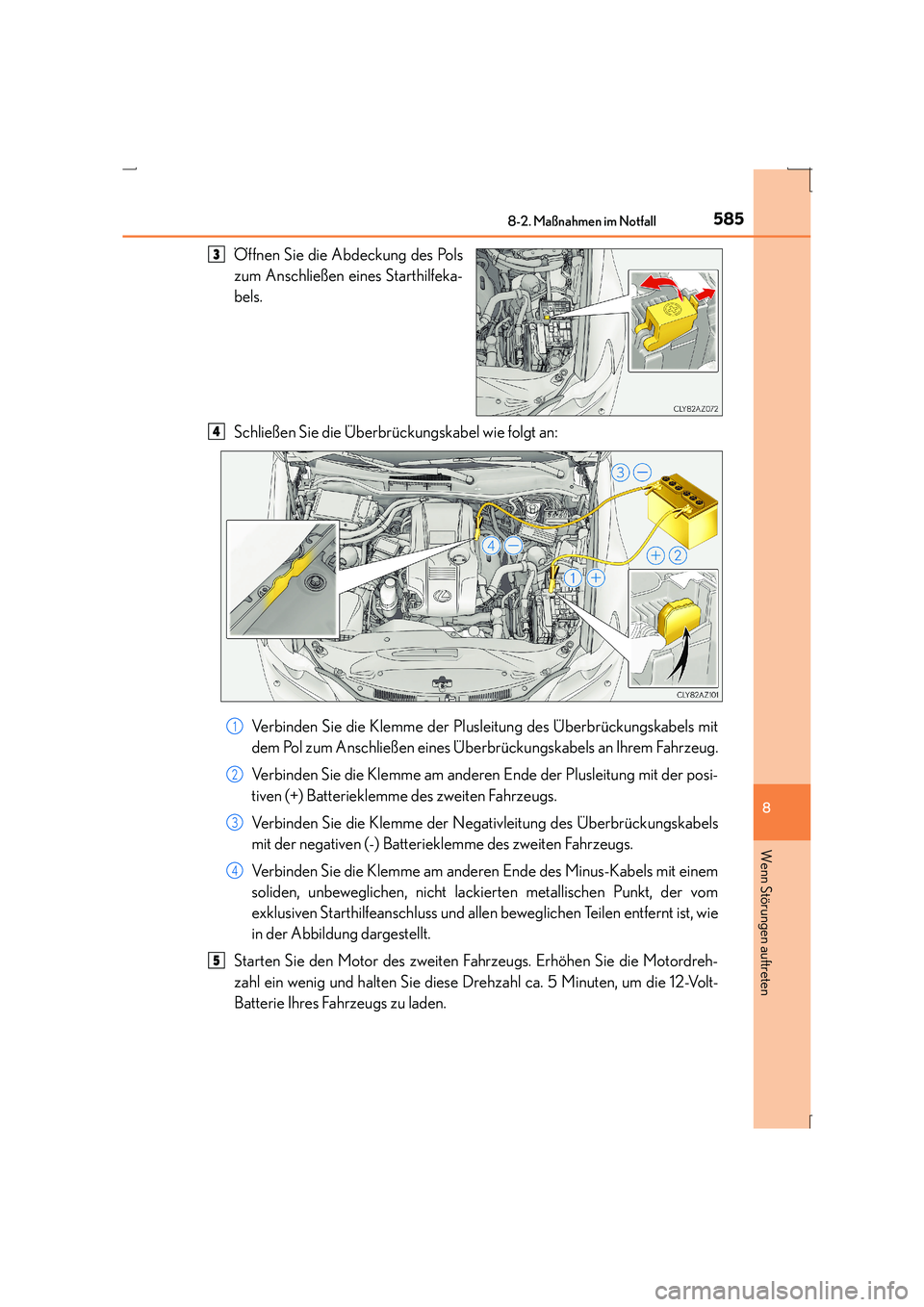

5858-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
IS300h_EM(OM53D58M)
Öffnen Sie die Abdeckung des Pols
zum Anschließen eines Starthilfeka-
bels.
Schließen Sie die Überbrückungskabel wie folgt an:Verbinden Sie die Klemme der Plusleitung des Überbrückungskabels mit
dem Pol zum Anschließen eines Überbrückungskabels an Ihrem Fahrzeug.
Verbinden Sie die Klemme am anderen Ende der Plusleitung mit der posi-
tiven (+) Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie die Klemme der Negativleitung des Überbrückungskabels
mit der negativen (-) Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende des Minus-Kabels mit einem
soliden, unbeweglichen, nicht lackierten metallischen Punkt, der vom
exklusiven Starthilfeanschluss und allen beweglichen Teilen entfernt ist, wie
in der Abbildung dargestellt.
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl ein wenig und halten Sie diese Drehzahl ca. 5 Minuten, um die 12-Volt-
Batterie Ihres Fahrzeugs zu laden.3
4
1
2
3
4
5

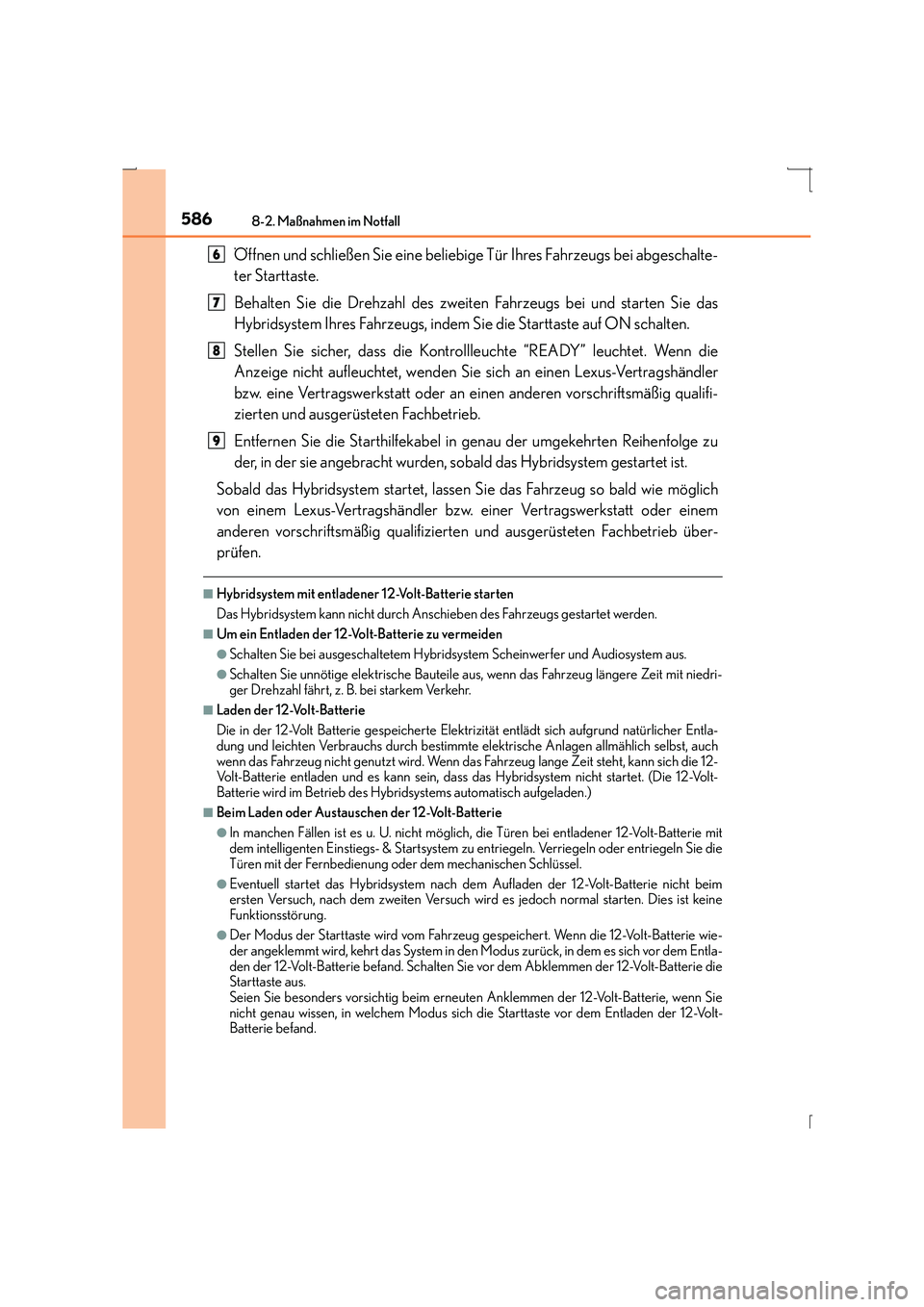

5868-2. Maßnahmen im Notfall
IS300h_EM(OM53D58M)
Öffnen und schließen Sie eine beliebige Tür Ihres Fahrzeugs bei abgeschalte-
ter Starttaste.
Behalten Sie die Drehzahl des zweiten Fahrzeugs bei und starten Sie das
Hybridsystem Ihres Fahrzeugs, indem Sie die Starttaste auf ON schalten.
Stellen Sie sicher, dass die Kontrollleuchte “READY” leuchtet. Wenn die
Anzeige nicht aufleuchtet, wenden Sie sich an einen Lexus-Vertragshändler
bzw. eine Vertragswerkstatt oder an einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
Entfernen Sie die Starthilfekabel in genau der umgekehrten Reihenfolge zu
der, in der sie angebracht wurden, sobald das Hybridsystem gestartet ist.
Sobald das Hybridsystem startet, lassen Sie das Fahrzeug so bald wie möglich
von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
■Hybridsystem mit entladener 12-Volt-Batterie starten
Das Hybridsystem kann nicht durch Anschieben des Fahrzeugs gestartet werden.
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
●Schalten Sie bei ausgeschaltetem Hybridsystem Scheinwerfer und Audiosystem aus.
●Schalten Sie unnötige elektrische Bauteile aus, wenn das Fahrzeug längere Zeit mit niedri-
ger Drehzahl fährt, z. B. bei starkem Verkehr.
■Laden der 12-Volt-Batterie
Die in der 12-Volt Batterie gespeicherte Elektrizität entlädt sich aufgrund natürlicher Entla-
dung und leichten Verbrauchs durch bestimmte elektrische Anlagen allmählich selbst, auch
wenn das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug lange Zeit steht, kann sich die 12-
Volt-Batterie entladen und es kann sein, dass das Hybridsystem nicht startet. (Die 12-Volt-
Batterie wird im Betrieb des Hybridsystems automatisch aufgeladen.)
■Beim Laden oder Austauschen der 12-Volt-Batterie
●In manchen Fällen ist es u. U. nicht möglich, die Türen bei entladener 12-Volt-Batterie mit
dem intelligenten Einstiegs- & Startsystem zu en triegeln. Verriegeln oder entriegeln Sie die
Türen mit der Fernbedienung oder dem mechanischen Schlüssel.
●Eventuell startet das Hybridsystem nach dem Aufladen der 12-Volt-Batterie nicht beim
ersten Versuch, nach dem zweiten Versuch wird es jedoch normal starten. Dies ist keine
Funktionsstörung.
●Der Modus der Starttaste wird vom Fahrzeug gespeichert. Wenn die 12-Volt-Batterie wie-
der angeklemmt wird, kehrt das System in den Modus zurück, in dem es sich vor dem Entla-
den der 12-Volt-Batterie befand. Schalten Sie vor dem Abklemmen der 12-Volt-Batterie die
Starttaste aus.
Seien Sie besonders vorsichtig beim erneuten Anklemmen der 12-Volt-Batterie, wenn Sie
nicht genau wissen, in welchem Modus sich die Starttaste vor dem Entladen der 12-Volt-
Batterie befand.
6
7
8
9

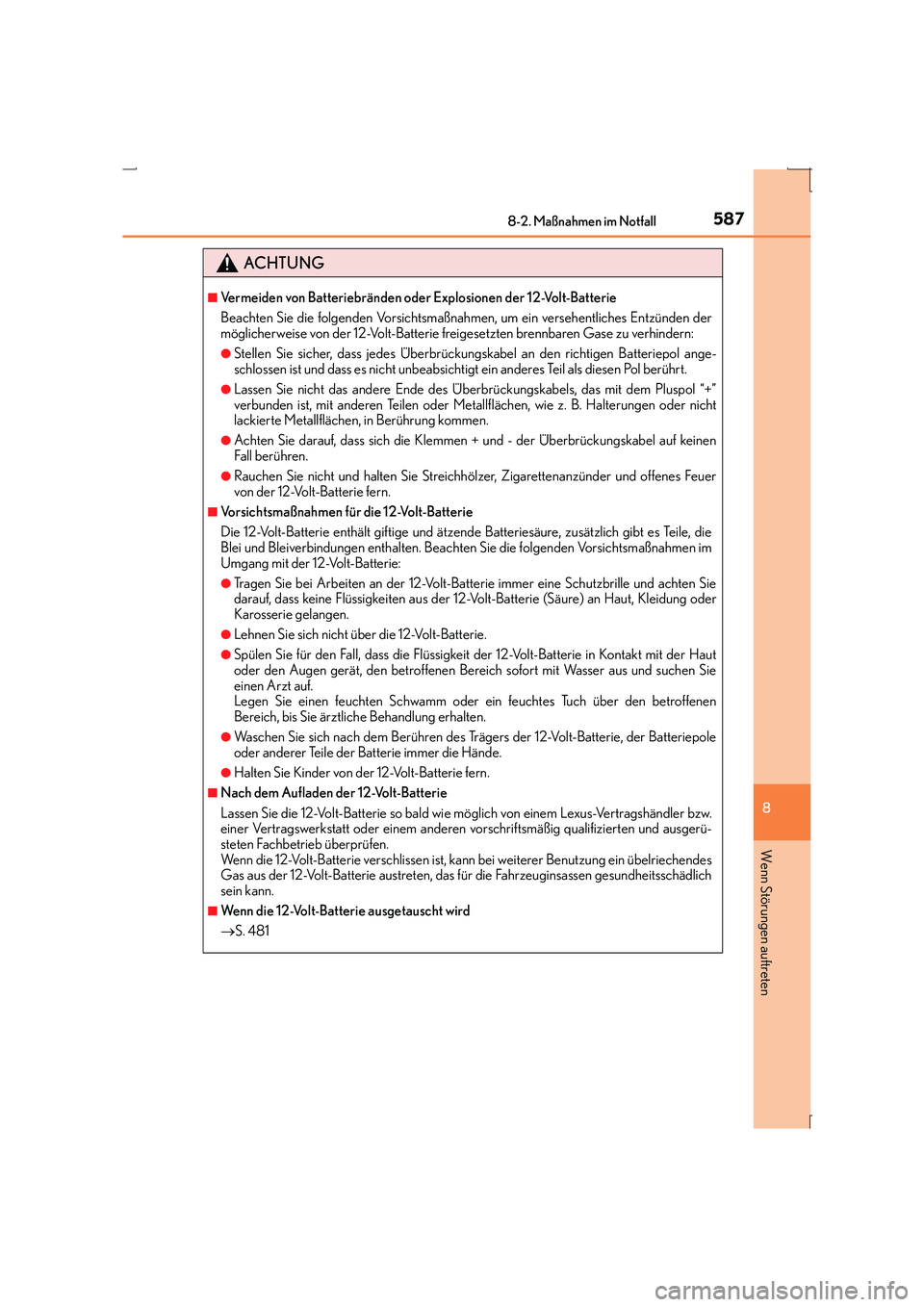

5878-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
IS300h_EM(OM53D58M)
ACHTUNG
■Vermeiden von Batteriebränden oder Explosionen der 12-Volt-Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein versehentliches Entzünden der
möglicherweise von der 12-Volt-Batterie freigesetzten brennbaren Gase zu verhindern:
●Stellen Sie sicher, dass jedes Überbrückungskabel an den richtigen Batteriepol ange-
schlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als diesen Pol berührt.
●Lassen Sie nicht das andere Ende des Überbrückungskabels, das mit dem Pluspol “+”
verbunden ist, mit anderen Teilen oder Metallflächen, wie z. B. Halterungen oder nicht
lackierte Metallflächen, in Berührung kommen.
●Achten Sie darauf, dass sich die Klemmen + und - der Überbrückungskabel auf keinen
Fall berühren.
●Rauchen Sie nicht und halten Sie Streichhölzer, Zigarettenanzünder und offenes Feuer
von der 12-Volt-Batterie fern.
■Vorsichtsmaßnahmen für die 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Batteriesäure, zusätzlich gibt es Teile, die
Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden Vorsichtsmaßnahmen im
Umgang mit der 12-Volt-Batterie:
●Tragen Sie bei Arbeiten an der 12-Volt-Batte rie immer eine Schutzbrille und achten Sie
darauf, dass keine Flüssigkeiten aus der 12-V olt-Batterie (Säure) an Haut, Kleidung oder
Karosserie gelangen.
●Lehnen Sie sich nicht über die 12-Volt-Batterie.
●Spülen Sie für den Fall, dass die Flüssigkeit der 12-Volt-Batterie in Kontakt mit der Haut
oder den Augen gerät, den betroffenen Bereich sofort mit Wasser aus und suchen Sie
einen Arzt auf.
Legen Sie einen feuchten Schwamm oder ein feuchtes Tuch über den betroffenen
Bereich, bis Sie ärztliche Behandlung erhalten.
●Waschen Sie sich nach dem Berühren des Trägers der 12-Volt-Batterie, der Batteriepole
oder anderer Teile der Batterie immer die Hände.
●Halten Sie Kinder von der 12-Volt-Batterie fern.
■Nach dem Aufladen der 12-Volt-Batterie
Lassen Sie die 12-Volt-Batterie so bald wi e möglich von einem Lexus-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerü-
steten Fachbetrieb überprüfen.
Wenn die 12-Volt-Batterie verschlissen ist, ka nn bei weiterer Benutzung ein übelriechendes
Gas aus der 12-Volt-Batterie austreten, das für die Fahrzeuginsassen gesundheitsschädlich
sein kann.
■Wenn die 12-Volt-Batterie ausgetauscht wird
→ S. 481

5888-2. Maßnahmen im Notfall
IS300h_EM(OM53D58M)
HINWEIS
■Bei Verwendung von Überbrückungskabeln
Vergewissern Sie sich beim Anschließen der Überbrückungskabel, dass diese nicht in die
Kühlgebläse gelangen oder sich im Antriebsriemen verfangen.
■Pol zum Anschließen eines Starthilfekabels
Der Pol zum Anschließen eines Überbrückungskabels ist für das Aufladen der 12-Volt-Bat-
terie Ihres Fahrzeugs in einer Notsituation über ein anderes Fahrzeug gedacht. Verwenden
Sie den Pol zum Anschließen eines Überbrückungskabels nicht, um einem anderen Fahr-
zeug Starthilfe zu geben.

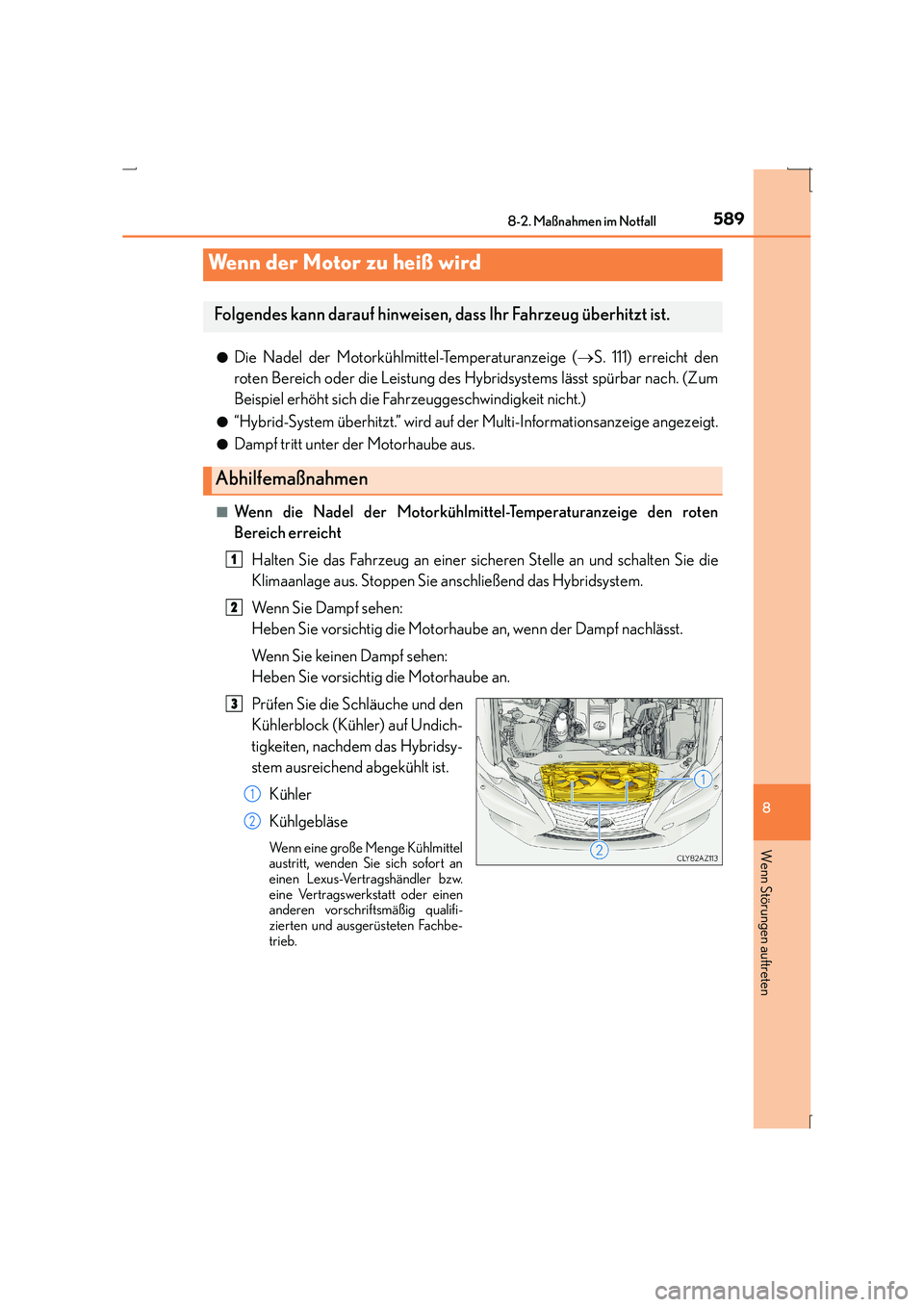

5898-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
IS300h_EM(OM53D58M)●
Die Nadel der Motorkühlmittel-Temperaturanzeige (
→S. 111) erreicht den
roten Bereich oder die Leistung des Hybridsystems lässt spürbar nach. (Zum
Beispiel erhöht sich die Fahrzeuggeschwindigkeit nicht.)
●“Hybrid-System überhitzt.” wird auf der Multi-Informationsanzeige angezeigt.
●Dampf tritt unter der Motorhaube aus.
■Wenn die Nadel der Motorkühlmit tel-Temperaturanzeige den roten
Bereich erreicht
Halten Sie das Fahrzeug an einer sicheren Stelle an und schalten Sie die
Klimaanlage aus. Stoppen Sie an schließend das Hybridsystem.
We n n S i e D a m p f s e h e n :
Heben Sie vorsichtig die Motorhaube an, wenn der Dampf nachlässt.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motorhaube an.
Prüfen Sie die Schläuche und den
Kühlerblock (Kühler) auf Undich-
tigkeiten, nachdem das Hybridsy-
stem ausreichend abgekühlt ist. Kühler
Kühlgebläse
Wenn eine große Menge Kühlmittel
austritt, wenden Sie sich sofort an
einen Lexus-Vertragshändler bzw.
eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbe-
trieb.
Wenn der Motor zu heiß wird
Folgendes kann darauf hinweisen, dass Ihr Fahrzeug überhitzt ist.
Abhilfemaßnahmen
1
2
3
1
2

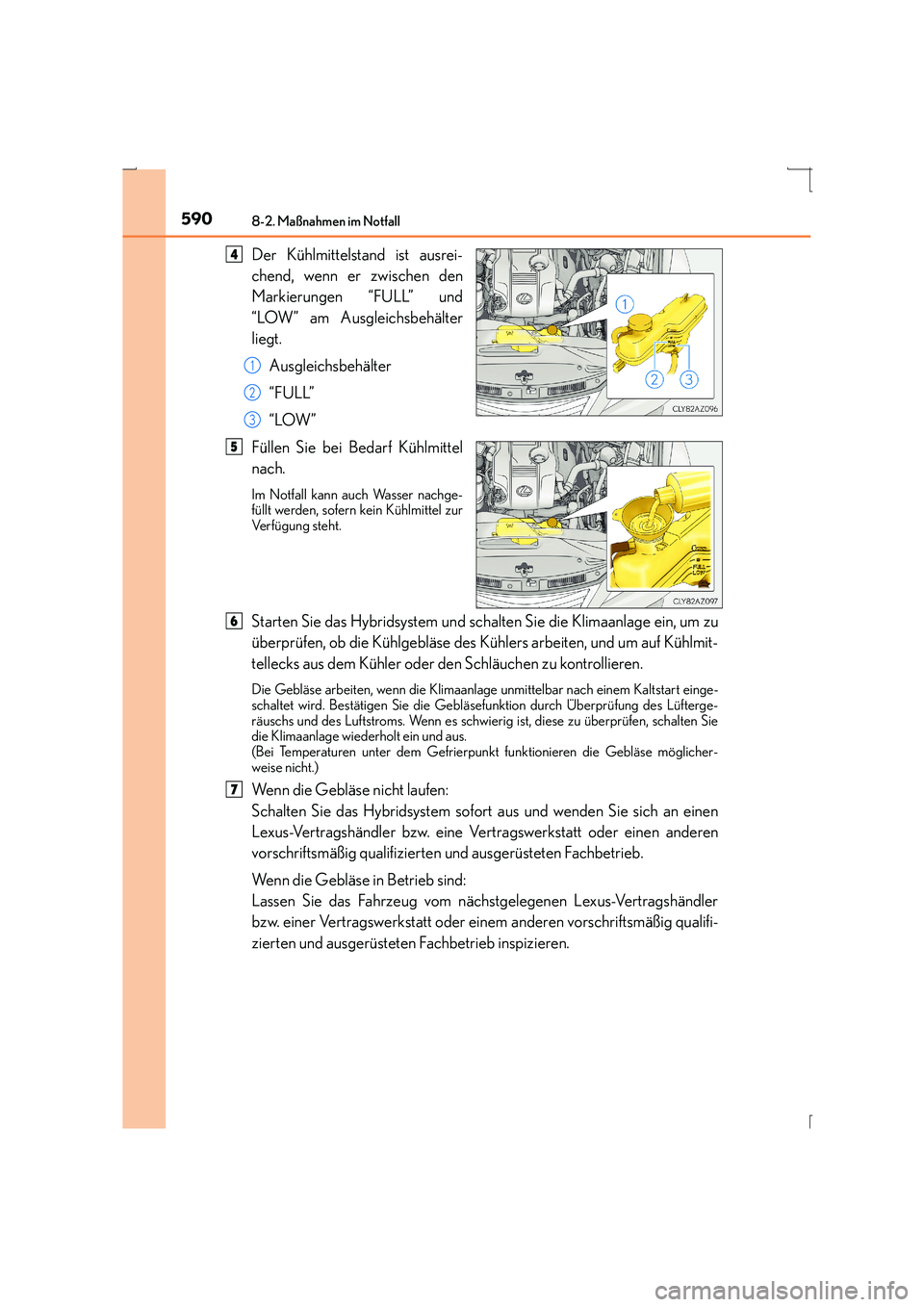

5908-2. Maßnahmen im Notfall
IS300h_EM(OM53D58M)
Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “FULL” und
“LOW” am Ausgleichsbehälter
liegt.Ausgleichsbehälter
“FULL”
“LOW”
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nachge-
füllt werden, sofern kein Kühlmittel zur
Ve r f ü g u n g s t e h t .
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um zu
überprüfen, ob die Kühlgebläse des Kühlers arbeiten, und um auf Kühlmit-
tellecks aus dem Kühler oder den Schläuchen zu kontrollieren.
Die Gebläse arbeiten, wenn die Klimaanlage unmittelbar nach einem Kaltstart einge-
schaltet wird. Bestätigen Sie die Gebläsefunktion durch Überprüfung des Lüfterge-
räuschs und des Luftstroms. Wenn es schwierig ist, diese zu überprüfen, schalten Sie
die Klimaanlage wiederholt ein und aus.
(Bei Temperaturen unter dem Gefrierpunkt funktionieren die Gebläse möglicher-
weise nicht.)
Wenn die Gebläse nicht laufen:
Schalten Sie das Hybridsystem sofort aus und wenden Sie sich an einen
Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Wenn die Gebläse in Betrieb sind:
Lassen Sie das Fahrzeug vom nächstgelegenen Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb inspizieren.
4
1
2
3
5
6
7

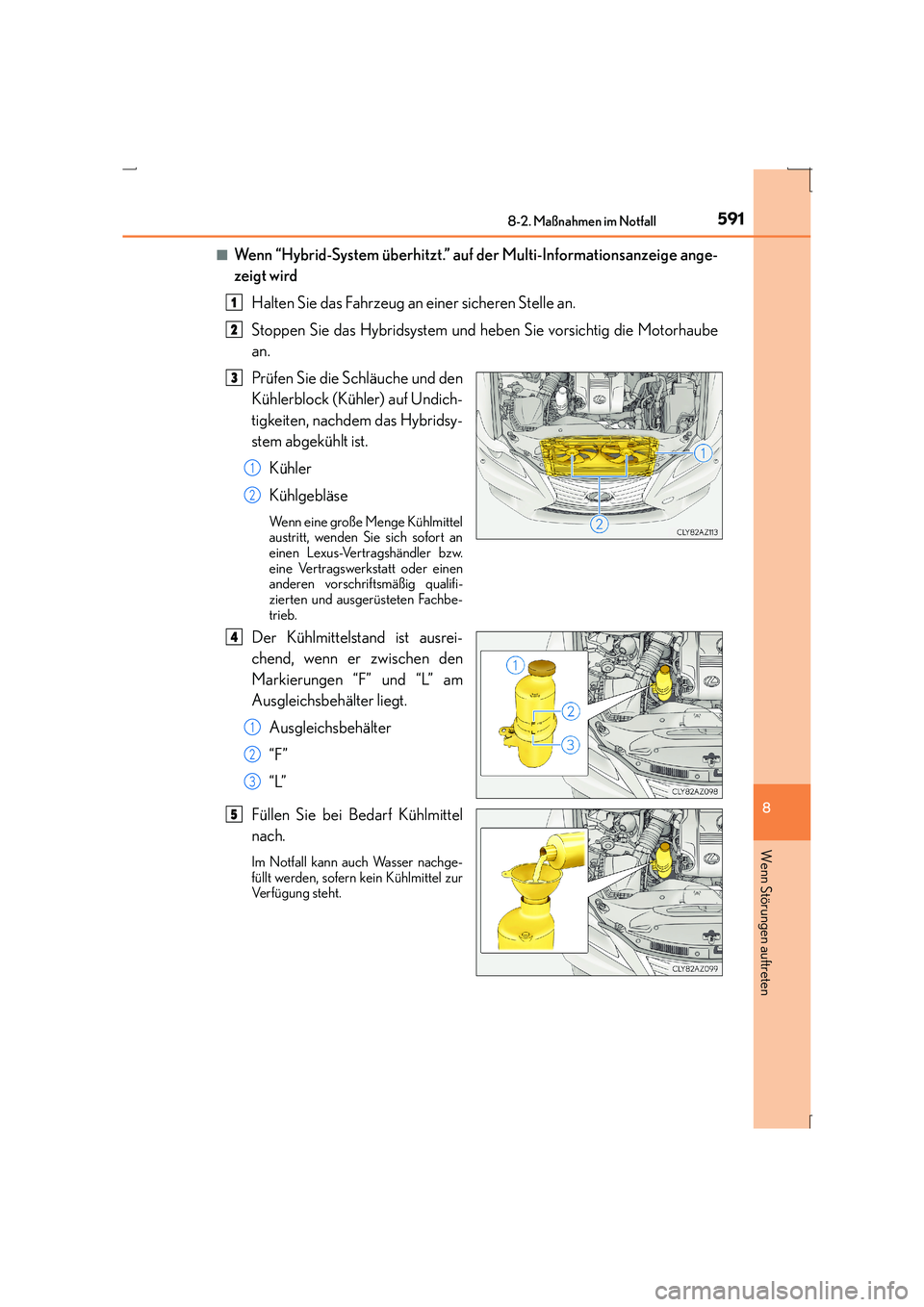

5918-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
IS300h_EM(OM53D58M)■
Wenn “Hybrid-System überhitzt.” auf der Multi-Informationsanzeige ange-
zeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an.
Stoppen Sie das Hybridsystem und heben Sie vorsichtig die Motorhaube
an.
Prüfen Sie die Schläuche und den
Kühlerblock (Kühler) auf Undich-
tigkeiten, nachdem das Hybridsy-
stem abgekühlt ist.Kühler
Kühlgebläse
Wenn eine große Menge Kühlmittel
austritt, wenden Sie sich sofort an
einen Lexus-Vertragshändler bzw.
eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbe-
trieb.
Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “F” und “L” am
Ausgleichsbehälter liegt.Ausgleichsbehälter
“F”
“L”
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nachge-
füllt werden, sofern kein Kühlmittel zur
Ve r f ü g u n g s t e h t .
1
2
3
1
2
4
1
2
3
5

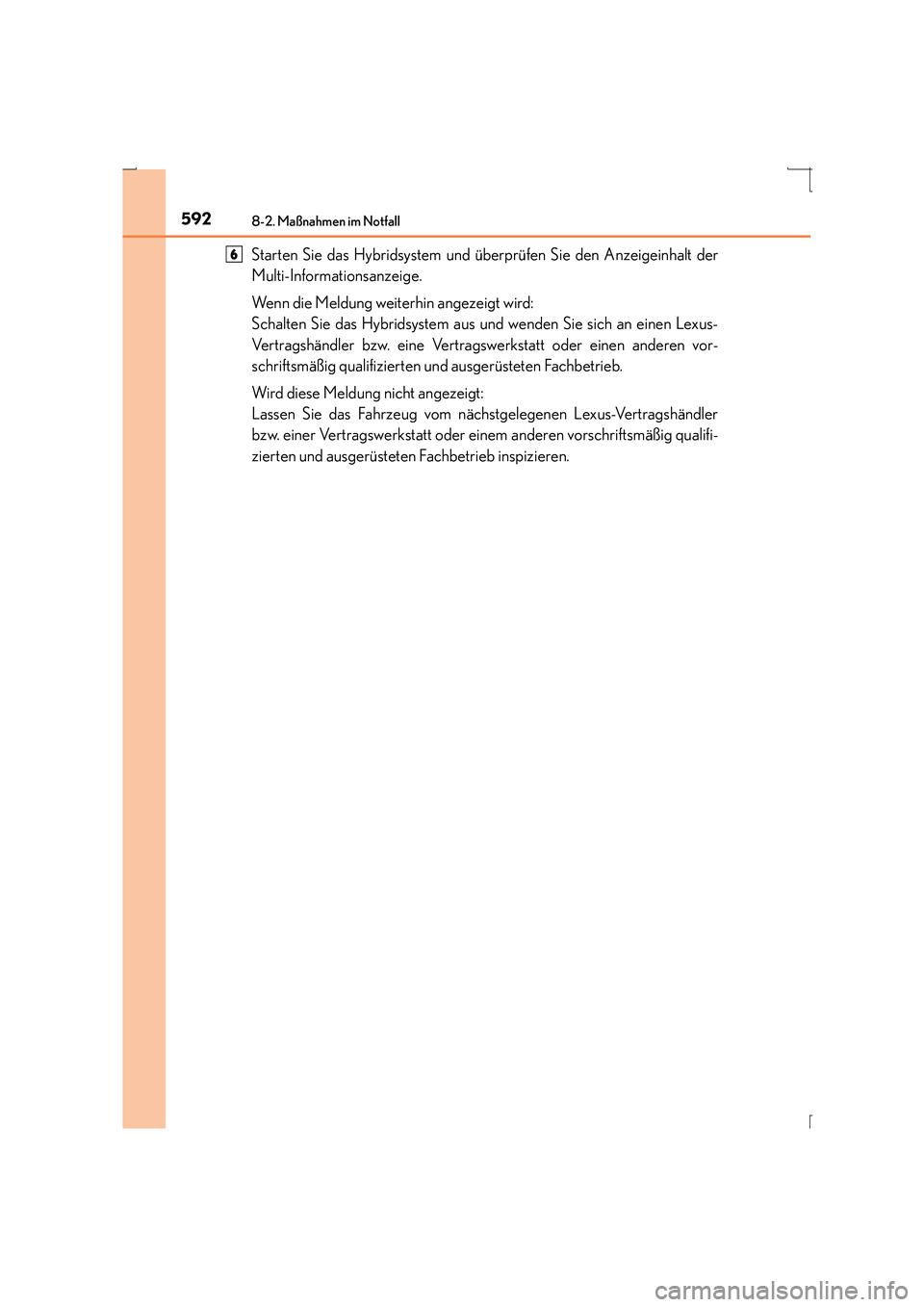

5928-2. Maßnahmen im Notfall
IS300h_EM(OM53D58M)
Starten Sie das Hybridsystem und überprüfen Sie den Anzeigeinhalt der
Multi-Informationsanzeige.
Wenn die Meldung weiterhin angezeigt wird:
Schalten Sie das Hybridsystem aus und wenden Sie sich an einen Lexus-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Wird diese Meldung nicht angezeigt:
Lassen Sie das Fahrzeug vom nächstgelegenen Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb inspizieren.6
