Warnleuchten und Kontrollleuchten
Die Warnleuchten und Kontrollleuchten im Kombiinstrument und im Mittel-
teil der Instrumententafel informieren den Fahrer über den Status der ver-
schiedenen Fahrzeugsysteme.
Zu Erklärungszwecken zeigen die folgenden Abbildungen alle Warnleuch-
ten und Kontrollleuchten als leuchtend an.

1072. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM53D58M)
Warnleuchten informieren den Fahrer über Funktionsstörungen in den angege-
benen Fahrzeugsystemen.
*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten ein, um
anzuzeigen, dass eine Systemprüfung durchg eführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Einschalten des Hybridsystems. Es liegt möglicherweise eine
Funktionsstörung in einem System vor, wenn die Leuchte nicht aufleuchtet oder nicht
erlischt. Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
*2: Die Leuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*3: Diese Leuchten leuchten im Mittelteil der Instrumententafel.
Warnleuchten
*1Warnleuchte für Bremssy-
stem (→S. 537)*1Kontrollleuchte für Rad-
schlupf ( →S. 539)
*1Warnleuchte für Bremssy-
stem ( →S. 537)*1 Warnleuchte für automati-
sche Leuchtweitenregulie-
rung ( →S. 539)
*1Warnleuchte für
Ladesystem ( →S. 537)Türwarnleuchte ( →S. 539)
*1Störungsanzeigeleuchte
(→ S. 538)Warnleuchte für niedrige
Kraftstoffreserve ( →S. 539)
*1
SRS-Warnleuchte ( →S. 538)
Warnleuchte für Sicherheits-
gurt des Fahrer- und Beifah-
rersitzes ( →S. 540)
*1Wa r n l e u c h t e A B S
(→ S. 538)*3Warnleuchten für Sicher-
heitsgurte der Rücksitze
(→ S. 540)
*1Warnleuchte für elektrisches
Servolenksystem
(→ S. 538)*1Hauptwarnleuchte
(→ S. 540)
*1, 2
(je nach
Ausstattung)
Warnleuchte für Pre-Crash-
Sicherheitssystem ( →S. 539)
*1
Reifendruck-Warnleuchte
(→ S. 540)

1082. Kombiinstrument
IS300h_EM(OM53D58M)
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der ver-
schiedenen Fahrzeugsysteme.
Anzeigeleuchten
Kontrollleuchte für Fahrtrich-
tungsanzeiger (→S. 229)

( je nach
Ausstattung)
Kontrollleuchte für Lexus-
Einparkhilfe ( →S. 281)
Kontrollleuchte für Schlus-
sleuchte ( →S. 233)
*1, 2 Kontrollleuchte für Rad-
schlupf ( →S. 305)
Kontrollleuchte für Fernlicht
( → S. 234)
*1Kontrollleuchte VSC AUS
(→ S. 306)
(je nach
Ausstattung)
Kontrollleuchte für automati-
sches Fernlicht ( →S. 236)
*1, 3
( je nach
Ausstattung)
Warnleuchte für Pre-Crash-
Sicherheitssystem
( → S. 311)
(je nach
Ausstattung)
Kontrollleuchte für Nebel-
scheinwerfer ( →S. 241)
*4, 5
( je nach
Ausstattung)
Anzeigen für BSM-Außen-
spiegel (Toter-Winkel-Moni-
tor) ( →S. 318)
Kontrollleuchte für Nebel-
schlussleuchte ( →S. 241)
*6Security-Anzeige
(→ S. 92, 98)
(je nach
Ausstattung)
Anzeige für Geschwindig-
keitsregelsystem
( → S. 255, 259)*7Anzeige für niedrige Außen-
temperatur ( →S. 111)
(je nach
Ausstattung)
Anzeige für dynamische
Radar-Geschwindigkeitsre-
gelung ( →S. 259) Kontrollleuchte “READY”
(
→ S. 215)
(je nach
Ausstattung)
Kontrollleuchte “SET” für
Geschwindigkeitsregelsy-
stem ( →S. 255, 259) EV-Anzeige (
→S. 83)

1092. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM53D58M)
*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten ein, um
anzuzeigen, dass eine Systemprüfung durchg eführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Einschalten des Hybridsystems. Es liegt möglicherweise eine
Funktionsstörung in einem System vor, wenn die Leuchte nicht aufleuchtet oder nicht
erlischt. Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
*2: Die Leuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*3: Die Leuchte wird eingeschaltet, wenn das System ausgeschaltet wird. Die Leuchte blinkt
schneller als gewöhnlich, um anzuzeigen, dass das System in Betrieb ist.
(je nach
Ausstattung)
Kontrollleuchte für LDA
(Warnung beim Abweichen
von der Fahrspur) ( →S. 275)*8Kontrollleuchte für Elektro-
Fah rmodu s ( →S. 221)
*9
Kontrollleuchte für Elektro-
Fahrmodus ( →S. 221)
*9
( je nach
Ausstattung)
Kontrollleuchte “SPORT S”
( → S. 301)
*8
Kontrollleuchte für ECO-
Fahrbetrieb ( →S. 301)
*9
( je nach
Ausstattung)
Kontrollleuchte “SPORT S+”
( → S. 301)
*9Kontrollleuchte für ECO-
Fahrbetrieb ( →S. 301)*8Kontrollleuchte für Schnee-
modus ( →S. 224)
*8Kontrollleuchte “SPORT”
(→ S. 301)*9Kontrollleuchte für Schnee-
modus ( →S. 224)
*9
(je nach
Ausstattung)
Kontrollleuchte “SPORT”
( → S. 301)
*1, 6Kontrollleuchte “PAS-
SENGER AIR BAG”
(→ S. 55)

1102. Kombiinstrument
IS300h_EM(OM53D58M)
*4: Zur Bestätigung des Betriebs leuchten die Anzeigen für BSM-Außenspiegel in den fol-genden Situationen:
• Wenn die Starttaste in den Modus ON gestellt wird, während der BSM-Hauptschalter auf ON steht.
• Wenn der BSM-Hauptschalter auf ON gestellt wird, während sich die Starttaste im Modus ON befindet.
Wenn das System korrekt funktioniert, erlöschen die Anzeigen für BSM-Außenspiegel
nach einigen Sekunden.
Wenn die Anzeigen für BSM-Außenspiegel ni cht aufleuchten oder nicht erlöschen, liegt
möglicherweise eine Störung im System vor.
Lassen Sie das Fahrzeug in diesem Fall von einem Lexus-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
*5: Diese Leuchte leuchtet auf den Außenspiegeln.
*6: Diese Leuchten leuchten im Mittelteil der Instrumententafel.
*7: Wenn die Außentemperatur etwa 3°C oder weniger beträgt, blinkt die Anzeige für etwa
10 Sekunden und leuchtet dann dauerhaft.
*8: Mit Ausnahme von F SPORT-Modellen
*9: F SPORT-Modelle
ACHTUNG
■Wenn die Warnleuchte eines sicherheitsrelevanten Systems nicht aufleuchtet
Sollte eine Leuchte eines Sicherheitssystems wie z. B. die ABS- oder SRS-Warnleuchte
beim Starten des Hybridsystems nicht aufleuchten, kann dies bedeuten, dass diese Systeme
nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht schützen, was zu schweren
bis tödlichen Verletzungen führen kann. Lassen Sie das Fahrzeug daher in diesem Fall
umgehend von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

1112. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM53D58M)
XMit Ausnahme von F SPORT-Modellen
XF SPORT-Modelle (wenn sich die Hauptanzeige in mittlerer Position befindet)

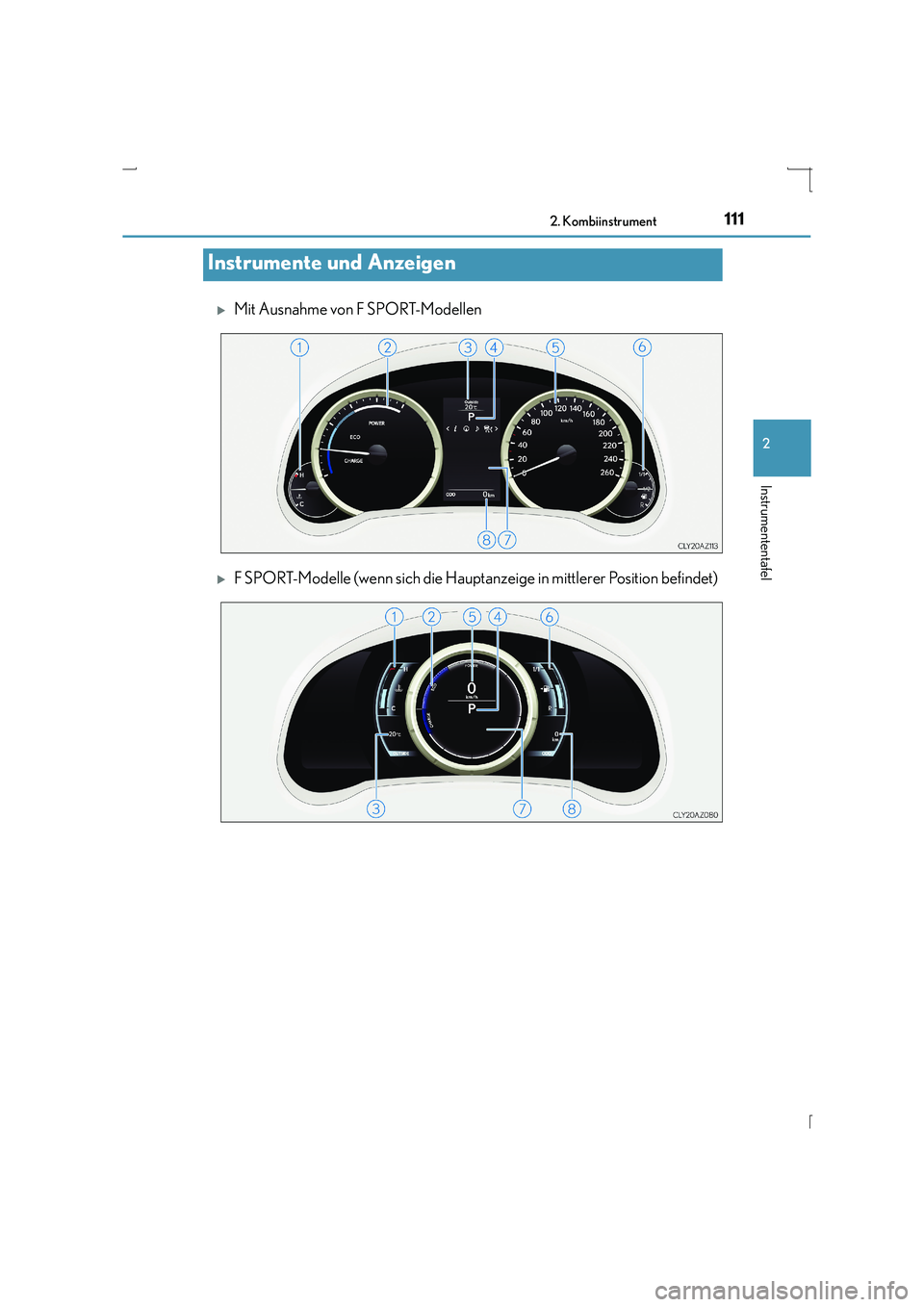

Instrumente und Anzeigen

1122. Kombiinstrument
IS300h_EM(OM53D58M)
XF SPORT-Modelle (wenn sich die Hauptanzeige in der rechten Position befin-
det)
Die Maßeinheiten auf den Messanzeigen können je nach Zielregion abweichen.
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Hybridsystem-Anzeige
Zeigt die Leistung des Hybridsystems oder die Regenerationsstufe an (→S. 115)
Diese Anzeige wechselt abhängig vom Fahrmodus zum Drehzahlmesser und kann so ein-
gestellt werden, dass der Drehzahlmesser in jeglichen Fahrmodi auf der Einstellungsan-
zeige aufgerufen wird. ( →S. 120)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an. Die Anzeige für
niedrige Außentemperatur leuchtet auf, we nn die Außentemperatur 3°C oder weniger
beträgt.
Schaltstellung und Schaltbereich (→S. 223)
Tachometer
Kraftstoffanzeige
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( →S. 117)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( →S. 544)
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler
Gesamtkilometerzähler:
Zeigt die Gesamtlaufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke an. Tageskilo-
meterzähler “A” und “B” können verwendet werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und anzuzeigen.
