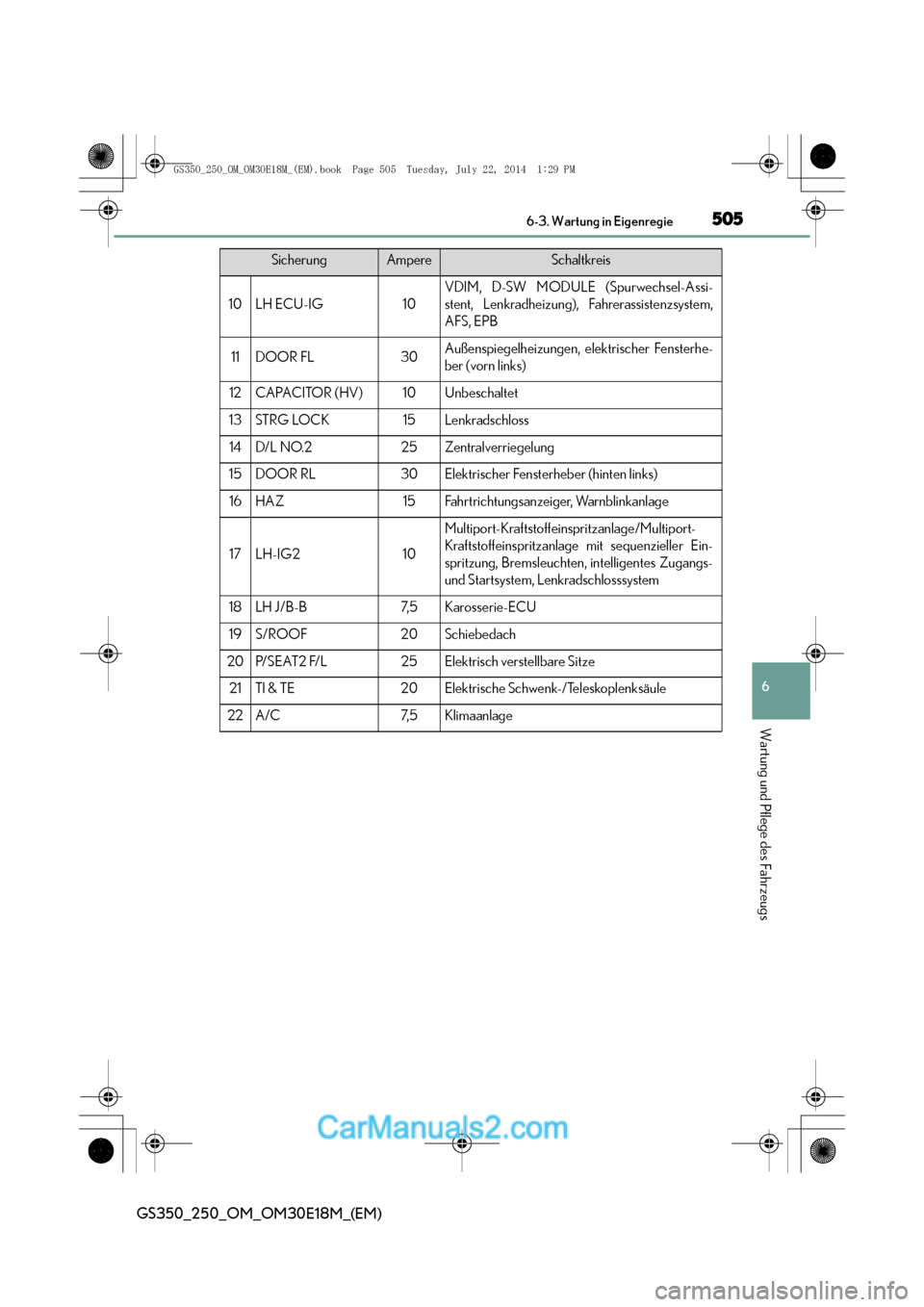

505 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
10LH ECU-IG10
VDIM, D-SW MODULE (Spurwechsel-Assi-
stent, Lenkradheizung), Fahrerassistenzsystem,
AFS, EPB
11DOOR FL30Außenspiegelheizungen, elektrischer Fensterhe-
ber (vorn links)
12CAPACITOR (HV)10Unbeschaltet
13STRG LOCK15Lenkradschloss
14D/ L NO. 225Zentralverriegelung
15DOOR RL30Elektrischer Fensterheber (hinten links)
16HAZ15Fahrtrichtungsanzeiger, Warnblinkanlage
17LH-IG210
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller Ein-
spritzung, Bremsleuchten, intelligentes Zugangs-
und Startsystem, Lenkradschlosssystem
18LH J/B-B7, 5Karosserie-ECU
19S/ROOF20Schiebedach
20P/ S E AT 2 F/ L25Elektrisch verstellbare Sitze
21TI & TE20Elektrische Schwenk-/Teleskoplenksäule
22A/C7, 5Klimaanlage
SicherungAmpereSchaltkreis
GS350_250_OM_OM30E18M_(EM).book Page 505 Tuesday, July 22, 2014 1:29 PM

5066-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)
XFahrzeuge mit Rechtslenkung
SicherungAmpereSchaltkreis
1P/ S E AT 1 F/ L30Elektrisch verstellbare Sitze
2D/ L NO.125Zentralverriegelung
3NV-IR10Unbeschaltet
4FL S/HTR10Sitzheizung/Sitzbelüftung
5STRG HTR15Lenkradheizung
6WIPER-IG5Frontscheibenwischer
7LH-IG10
Sicherheitsgurte, Karosserie-ECU, AFS, Bild-
schirm des Remote Touch, Dachmodul, Regen-
sensor, Schiebedach, Innenrückspiegel,
Spurhalte-Assistent (LKA), ECU der linken vor-
deren Tür, Lexus-Einparkhilfesensor, elektrisch
verstellbare Sitze, CAN-Gateway-ECU, Warn-
summer des Spurwechsel-Assistenten
8LH ECU-IG10Giermoment- und G-Sensor, Klimaanlage, AFS,
Fahrerassistenzsystem
9DOOR FL30Außenspiegelheizungen, elektrischer Fensterhe-
ber (vorn links)
10CAPACITOR (HV)10Unbeschaltet
11AM27, 5Power-Management-System,
intelligentes Zugangs- und Startsystem
12D/ L NO. 225Zentralverriegelung
13DOOR RL30Elektrischer Fensterheber (hinten links)
14HAZ15Fahrtrichtungsanzeiger, Warnblinkanlage
GS350_250_OM_OM30E18M_(EM).book Page 506 Tuesday, July 22, 2014 1:29 PM

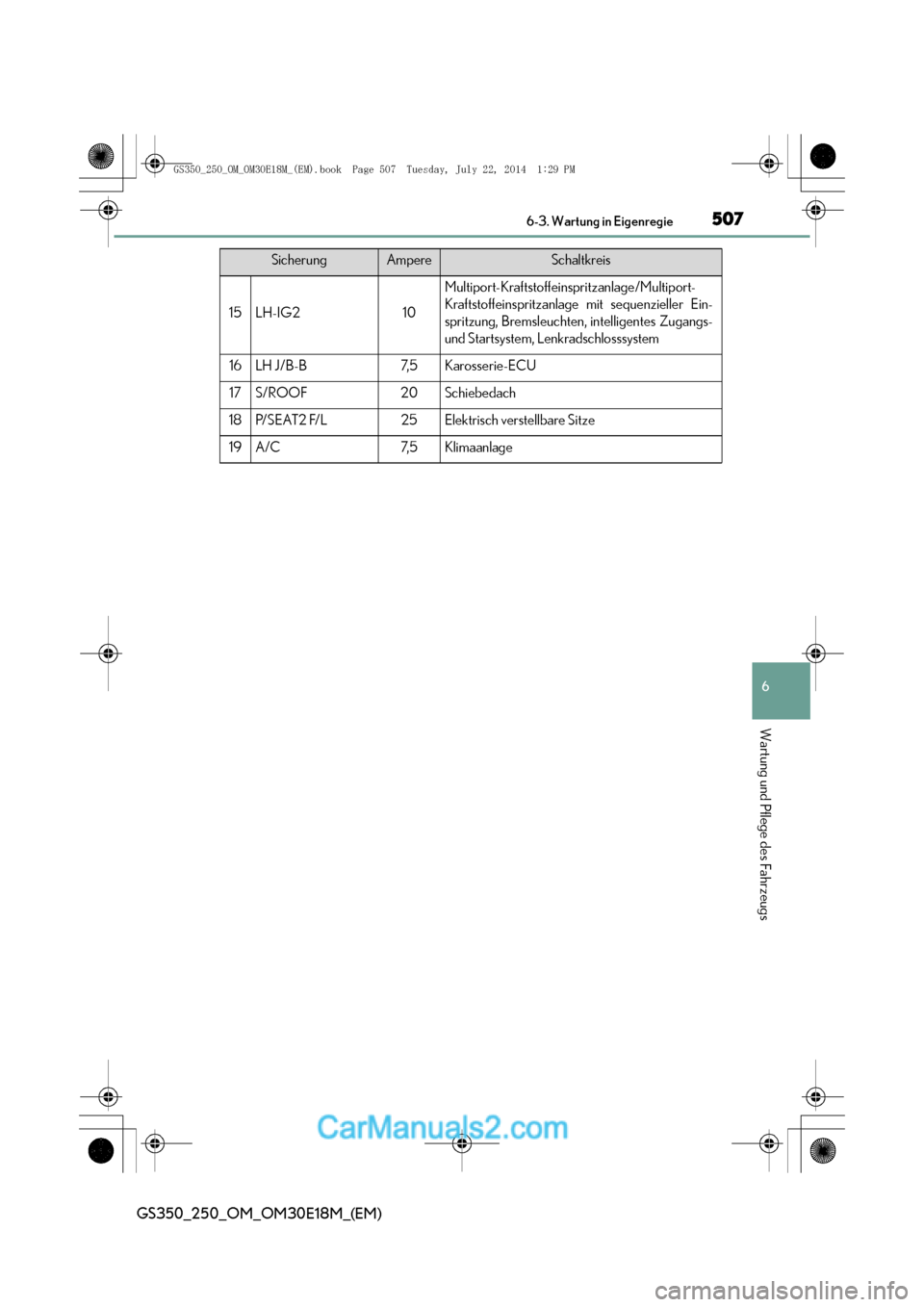

507 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
15LH-IG210
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller Ein-
spritzung, Bremsleuchten, intelligentes Zugangs-
und Startsystem, Lenkradschlosssystem
16LH J/B-B7, 5Karosserie-ECU
17S/ROOF20Schiebedach
18P/ S E AT 2 F/ L25Elektrisch verstellbare Sitze
19A/C7, 5Klimaanlage
SicherungAmpereSchaltkreis
GS350_250_OM_OM30E18M_(EM).book Page 507 Tuesday, July 22, 2014 1:29 PM

5086-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)
■Rechte Seite der Instrumententafel
XFahrzeuge mit Linkslenkung
SicherungAmpereSchaltkreis
1P/ S E AT 1 F/ R30Elektrisch verstellbare Sitze
2FR P/OUTLET15Bordnetzanschluss (vorn)
3RR P/OUTLET15Bordnetzanschluss (hinten)
4P/ S E AT 2 F/ R25Elektrisch verstellbare Sitze
5AV S20AV S
6STRG HTR15Lenkradheizung
7WA S H20Windschutzscheiben-Waschanlage
8RH ECU-IG10Navigationssystem, Pre-Crash-Sicherheitsgurte,
Klimaanlage
9RH-IG10
Spannungsreduzierer, Schalter für Sitzheizung/-
belüftung, Allradantrieb, rechtes Vordertür-ECU,
“nanoe™”, CAN-Gateway-ECU, Reifendruck-
Warnsystem, elektrisch verstellbare Sitze,
Gesichtsfeldmonitor
10DOOR FR30Rechtes Vordertür-Steuersystem (Außenspiegel-
heizungen, elektrischer Fensterheber)
GS350_250_OM_OM30E18M_(EM).book Page 508 Tuesday, July 22, 2014 1:29 PM

509 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
11DOOR RR30Elektrischer Fensterheber (hinten rechts)
12RAD NO.230Audiosystem
13AM27, 5Intelligentes Zugangs- und Startsystem
14MULTIMEDIA10Navigationssystem, Remote Touch
15RAD NO.130Audiosystem
16AIR BAG10SRS-Airbagsystem
17OBD7, 5Borddiagnosesystem
18ACC7, 5
Karosserie-ECU, DCM, Head-up-Display, RR
CTRL, Bildschirm des Remote Touch, Navigati-
onssystem, Uhr, Getriebe
SicherungAmpereSchaltkreis
GS350_250_OM_OM30E18M_(EM).book Page 509 Tuesday, July 22, 2014 1:29 PM

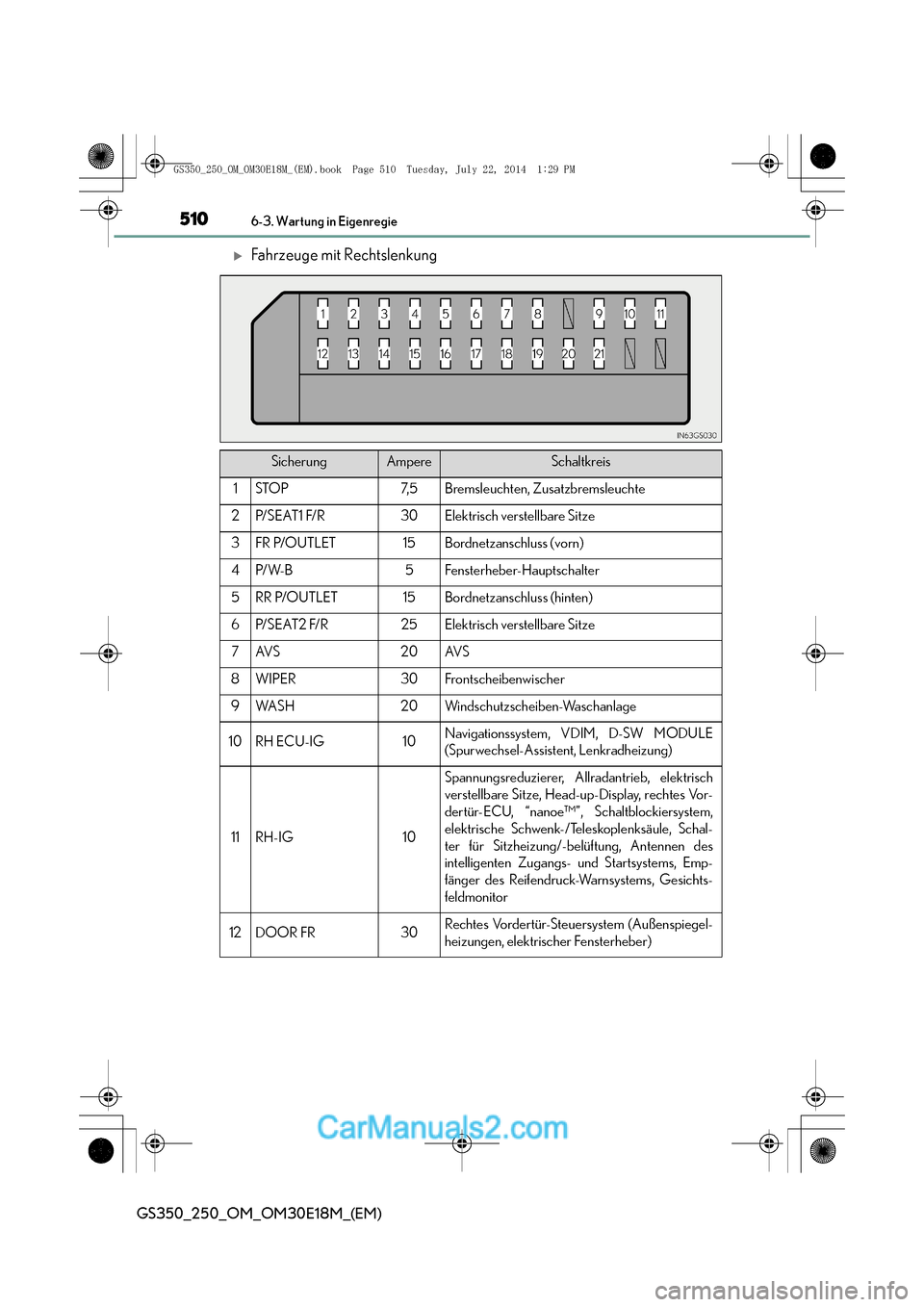

5106-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)
XFahrzeuge mit Rechtslenkung
SicherungAmpereSchaltkreis
1STOP7, 5Bremsleuchten, Zusatzbremsleuchte
2P/ S E AT 1 F/ R30Elektrisch verstellbare Sitze
3FR P/OUTLET15Bordnetzanschluss (vorn)
4P/ W- B5Fensterheber-Hauptschalter
5RR P/OUTLET15Bordnetzanschluss (hinten)
6P/ S E AT 2 F/ R25Elektrisch verstellbare Sitze
7AV S20AV S
8WIPER30Frontscheibenwischer
9WA S H20Windschutzscheiben-Waschanlage
10RH ECU-IG10Navigationssystem, VDIM, D-SW MODULE
(Spurwechsel-Assistent, Lenkradheizung)
11RH-IG10
Spannungsreduzierer, Allradantrieb, elektrisch
verstellbare Sitze, Head-up-Display, rechtes Vor-
dertür-ECU, “nanoe™”, Schaltblockiersystem,
elektrische Schwenk-/Teleskoplenksäule, Schal-
ter für Sitzheizung/-belüftung, Antennen des
intelligenten Zugangs- und Startsystems, Emp-
fänger des Reifendruck-Warnsystems, Gesichts-
feldmonitor
12DOOR FR30Rechtes Vordertür-Steuersystem (Außenspiegel-
heizungen, elektrischer Fensterheber)
GS350_250_OM_OM30E18M_(EM).book Page 510 Tuesday, July 22, 20 14 1:29 PM

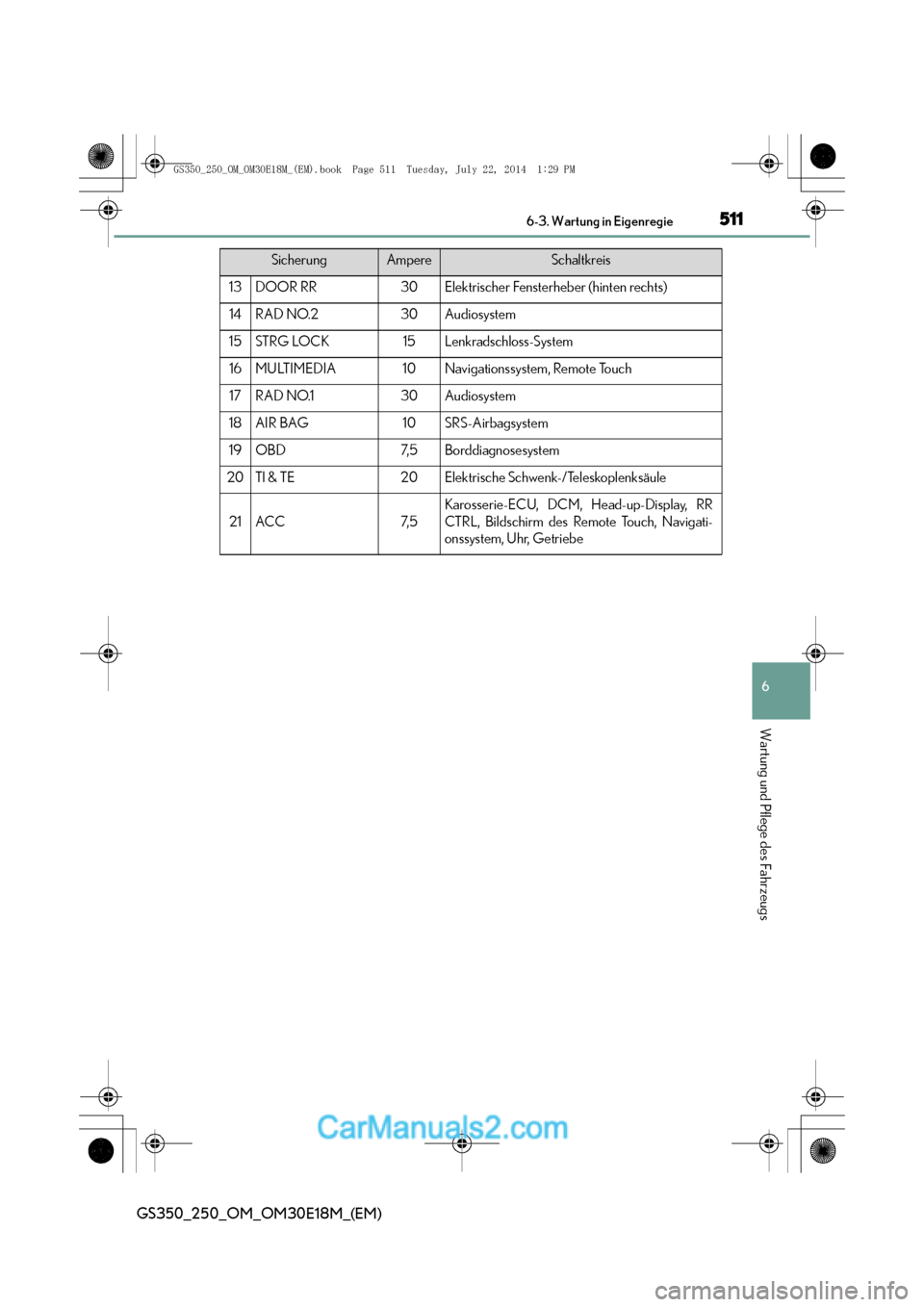

511 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
13DOOR RR30Elektrischer Fensterheber (hinten rechts)
14RAD NO.230Audiosystem
15STRG LOCK15Lenkradschloss-System
16MULTIMEDIA10Navigationssystem, Remote Touch
17RAD NO.130Audiosystem
18AIR BAG10SRS-Airbagsystem
19OBD7, 5Borddiagnosesystem
20TI & TE20Elektrische Schwenk-/Teleskoplenksäule
21ACC7, 5
Karosserie-ECU, DCM, Head-up-Display, RR
CTRL, Bildschirm des Remote Touch, Navigati-
onssystem, Uhr, Getriebe
SicherungAmpereSchaltkreis
GS350_250_OM_OM30E18M_(EM).book Page 511 Tuesday, July 22, 2014 1:29 PM

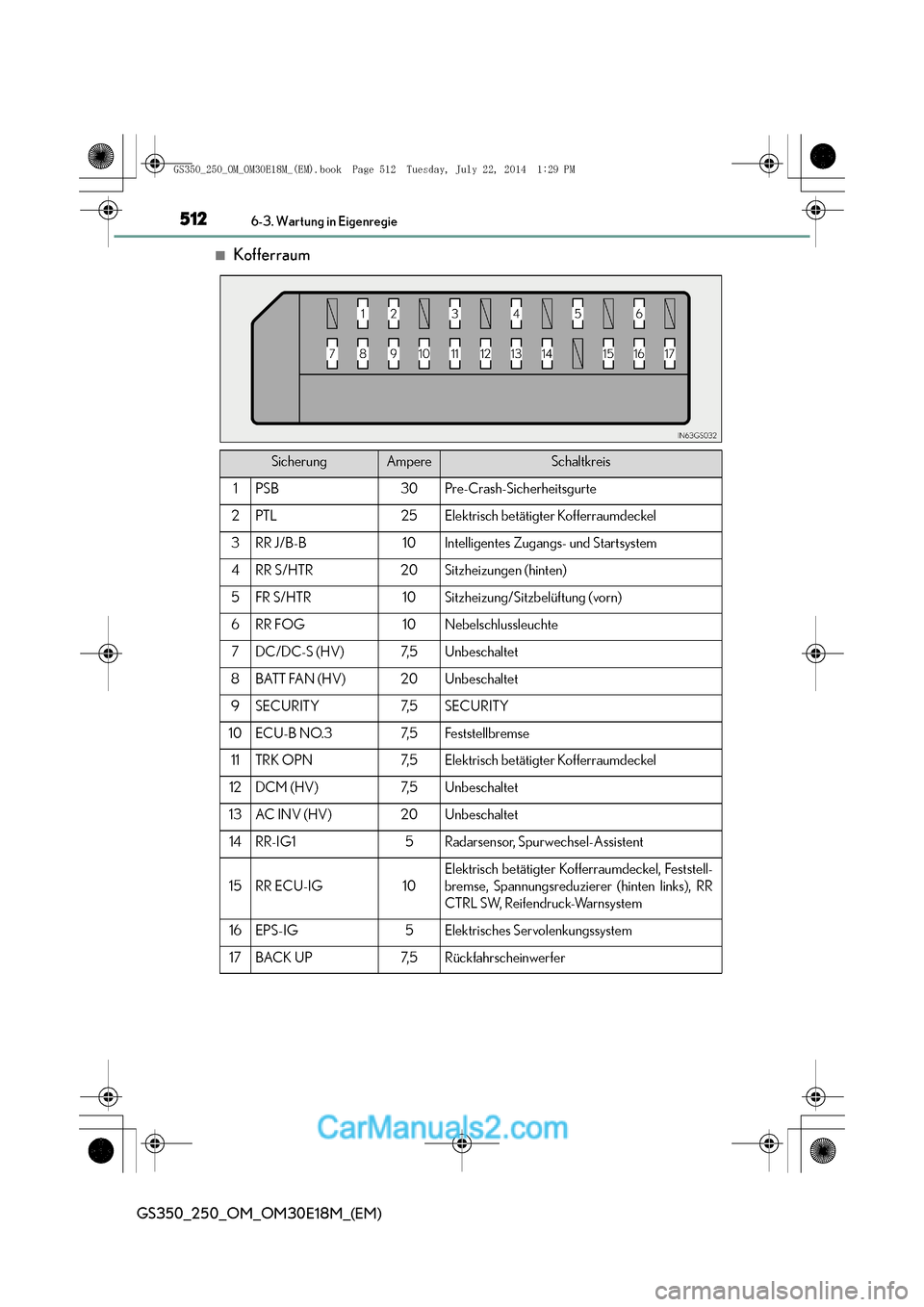

5126-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)
■Kofferraum
SicherungAmpereSchaltkreis
1PSB30Pre-Crash-Sicherheitsgurte
2PTL25Elektrisch betätigter Kofferraumdeckel
3RR J/B-B10Intelligentes Zugangs- und Startsystem
4RR S/HTR20Sitzheizungen (hinten)
5FR S/HTR10Sitzheizung/Sitzbelüftung (vorn)
6RR FOG10Nebelschlussleuchte
7DC/DC-S (HV)7, 5Unbeschaltet
8BATT FAN (HV)20Unbeschaltet
9SECURITY7, 5SECURITY
10ECU-B NO.37, 5Feststellbremse
11TRK OPN7, 5Elektrisch betätigter Kofferraumdeckel
12DCM (HV)7, 5Unbeschaltet
13AC IN V (HV )20Unbeschaltet
14RR-IG15Radarsensor, Spurwechsel-Assistent
15RR ECU-IG10
Elektrisch betätigter Kofferraumdeckel, Feststell-
bremse, Spannungsreduzierer (hinten links), RR
CTRL SW, Reifendruck-Warnsystem
16EPS-IG5Elektrisches Servolenkungssystem
17BACK UP7, 5Rückfahrscheinwerfer
