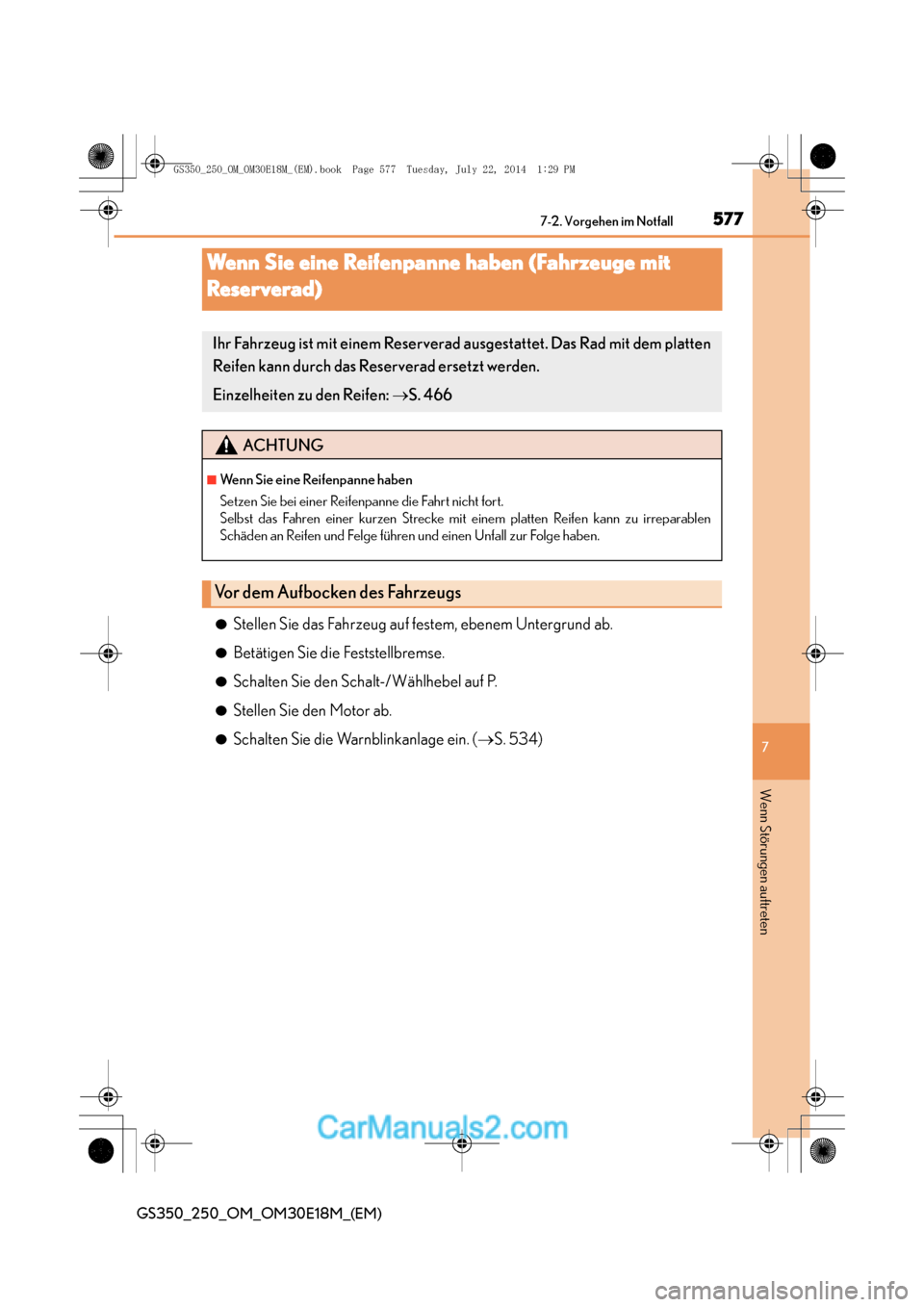

2014 Lexus GS250 Betriebsanleitung (in German)

577
7
7-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reser verad)
●Stellen Sie das Fahrzeug auf festem, ebenem Untergrund ab.
●Betätigen Sie die Feststellbremse.
●Schalten Sie den Scha
lt-/Wählhebel auf P.
●Stellen Sie den Motor ab.
●Schalten Sie die Warnblinkanlage ein. ( →S. 534)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem platten
Reifen kann durch das Reserverad ersetzt werden.
Einzelheiten zu den Reifen: →S. 466
ACHTUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen
Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs
GS350_250_OM_OM30E18M_(EM).book Page 577 Tuesday, July 22, 20 14 1:29 PM

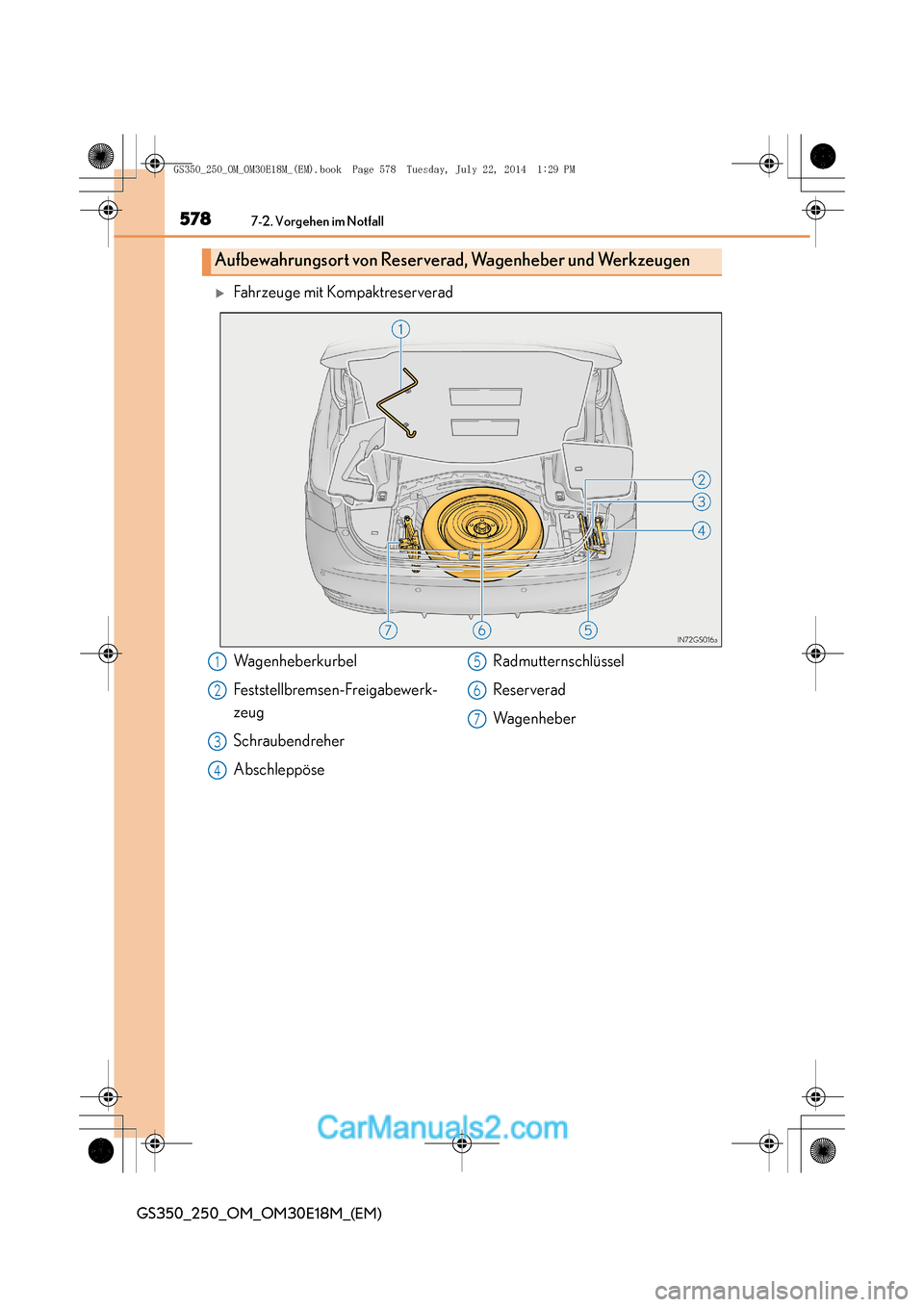

5787-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)
XFahrzeuge mit Kompaktreserverad
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Wagenheberkurbel
Feststellbremsen-Freigabewerk-
zeug
Schraubendreher
AbschleppöseRadmutternschlüssel
Reserverad
Wa g e n h e b e r1
2
3
4
5
6
7
GS350_250_OM_OM30E18M_(EM).book Page 578 Tuesday, July 22, 20
14 1:29 PM

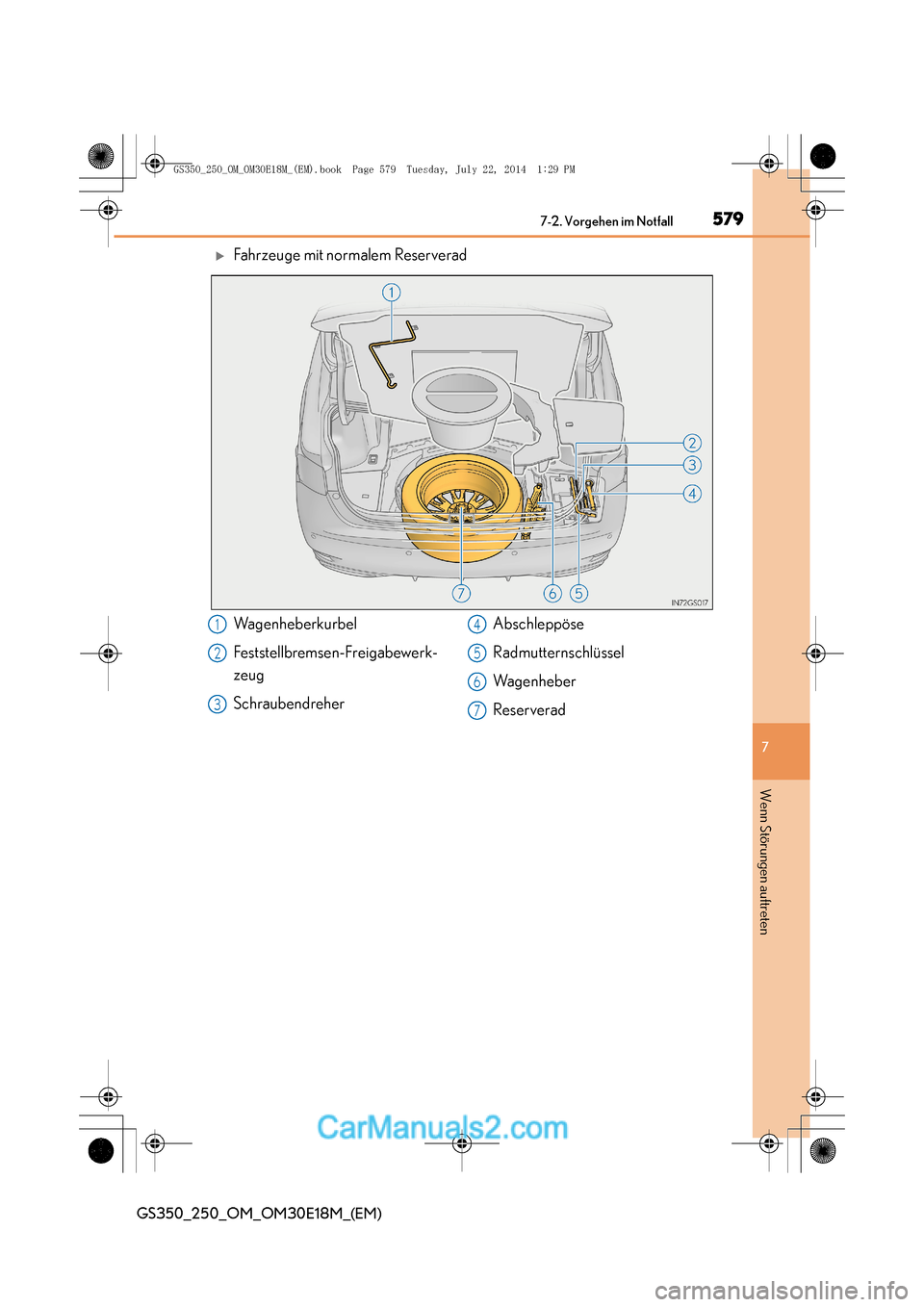

5797-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten
XFahrzeuge mit normalem Reserverad
Wagenheberkurbel
Feststellbremsen-Freigabewerk-
zeug
SchraubendreherAbschleppöse
Radmutternschlüssel
Wa g e n h e b e r
Reserverad1
2
3
4
5
6
7
GS350_250_OM_OM30E18M_(EM).book Page 579 Tuesday, July 22, 20
14 1:29 PM

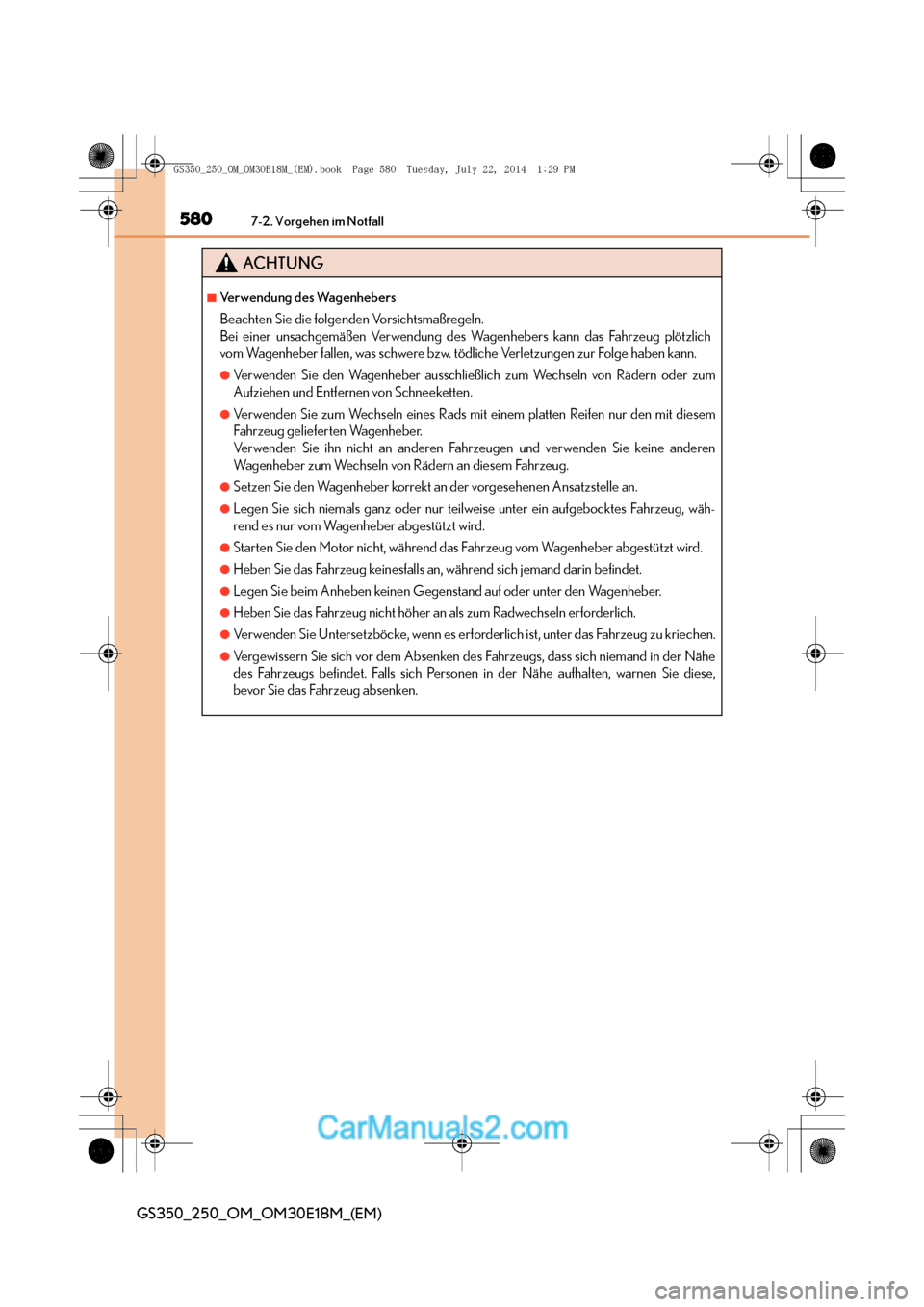

5807-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)
ACHTUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötzlich
vom Wagenheber fallen, was schwere bzw. tödliche Verletzungen zur Folge haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder zum
Aufziehen und Entfernen von Schneeketten.
●Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit diesem
Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine anderen
Wa g e n h e b e r z u m We c h s e l n v o n R ä d e r n a n d i e s e m Fa h r z e u g .
●Setzen Sie den Wagenheber korrekt an der vorgesehenen Ansatzstelle an.
●Legen Sie sich niemals ganz oder nur teilweise unter ein aufgebocktes Fahrzeug, wäh-
rend es nur vom Wagenheber abgestützt wird.
●Starten Sie den Motor nicht, während das Fahrzeug vom Wagenheber abgestützt wird.
●Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
●Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
●Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
●Verwenden Sie Untersetzböcke, wenn es erforderlich ist, unter das Fahrzeug zu kriechen.
●Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in der Nähe
des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, warnen Sie diese,
bevor Sie das Fahrzeug absenken.
GS350_250_OM_OM30E18M_(EM).book Page 580 Tuesday, July 22, 20 14 1:29 PM

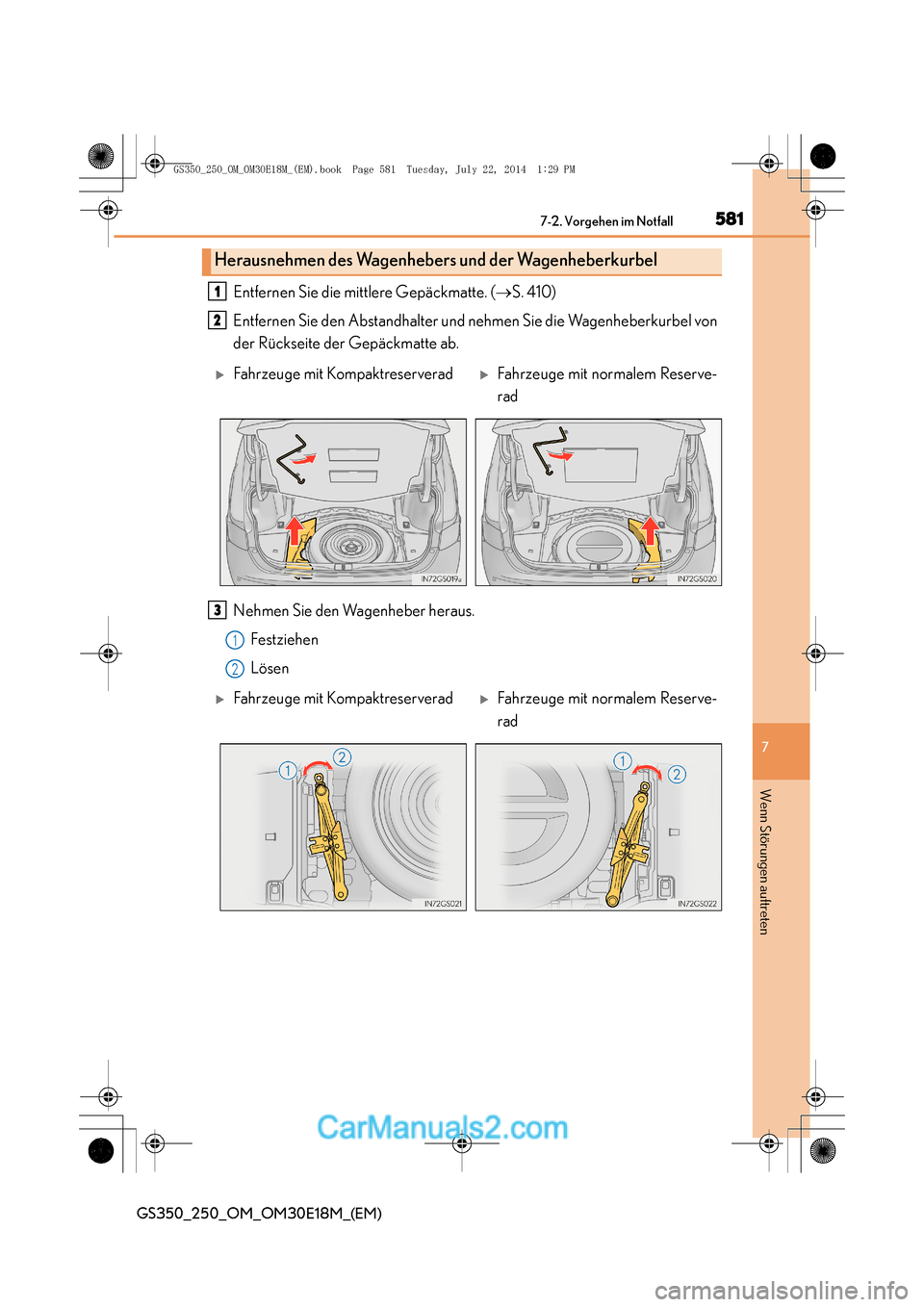

5817-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten
Entfernen Sie die mittlere Gepäckmatte. (→S. 410)
Entfernen Sie den Abstandhalter und nehmen Sie die Wagenheberkurbel von
der Rückseite der Gepäckmatte ab.
Nehmen Sie den Wagenheber heraus. Festziehen
Lösen
Herausnehmen des Wagenhebers und der Wagenheberkurbel
1
2
XFahrzeuge mit KompaktreserveradXFahrzeuge mit normalem Reserve-
rad
3
1
2
XFahrzeuge mit KompaktreserveradXFahrzeuge mit normalem Reserve-
rad
GS350_250_OM_OM30E18M_(EM).book Page 581 Tuesday, July 22, 20 14 1:29 PM

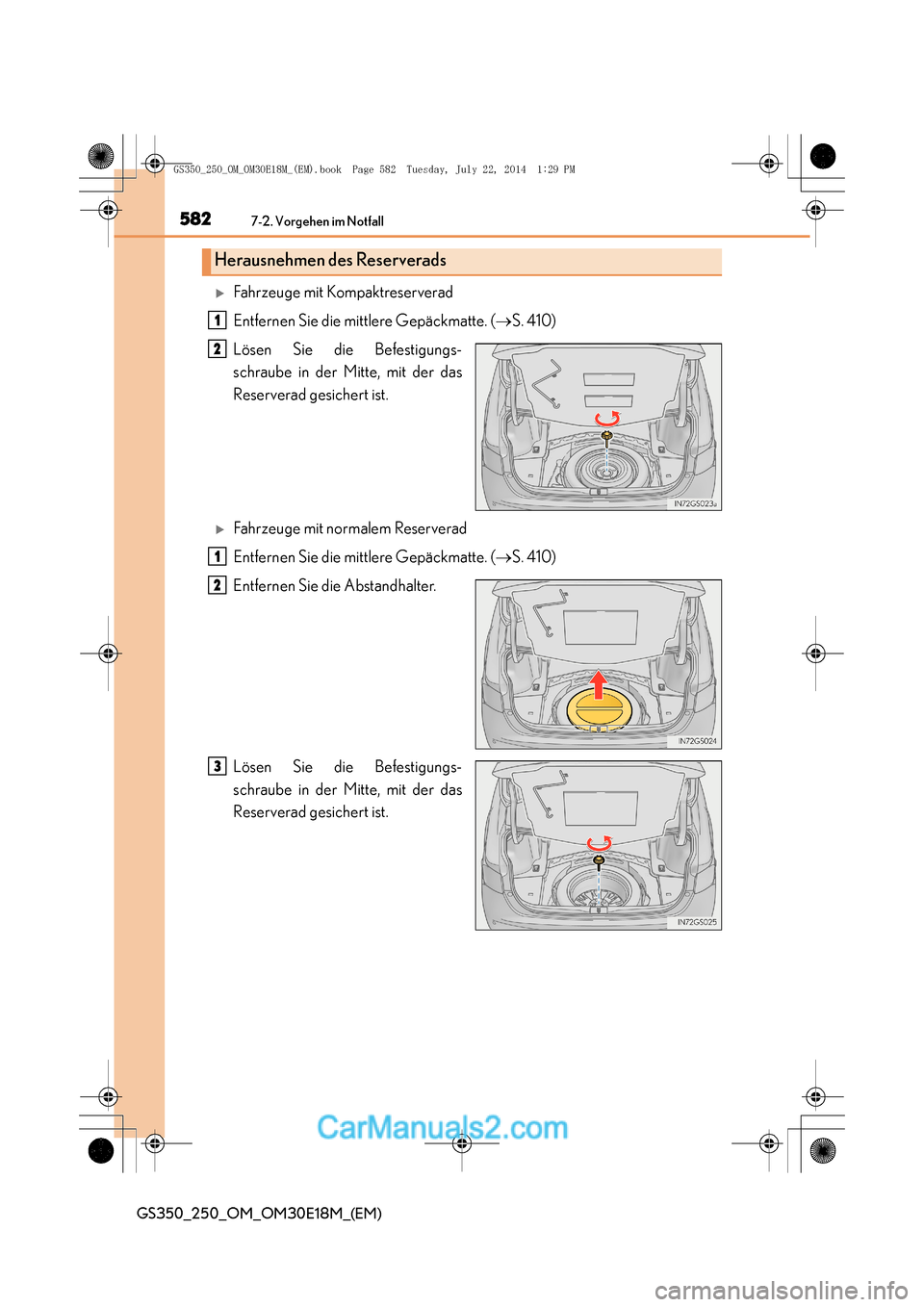

5827-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)
XFahrzeuge mit Kompaktreserverad
Entfernen Sie die mittlere Gepäckmatte. (→S. 410)
Lösen Sie die Befestigungs-
schraube in der Mitte, mit der das
Reserverad gesichert ist.
XFahrzeuge mit normalem Reserverad
Entfernen Sie die mittlere Gepäckmatte. ( →S. 410)
Entfernen Sie die Abstandhalter.
Lösen Sie die Befestigungs-
schraube in der Mitte, mit der das
Reserverad gesichert ist.
Herausnehmen des Reserverads
1
2
1
2
3
GS350_250_OM_OM30E18M_(EM).book Page 582 Tuesday, July 22, 20 14 1:29 PM

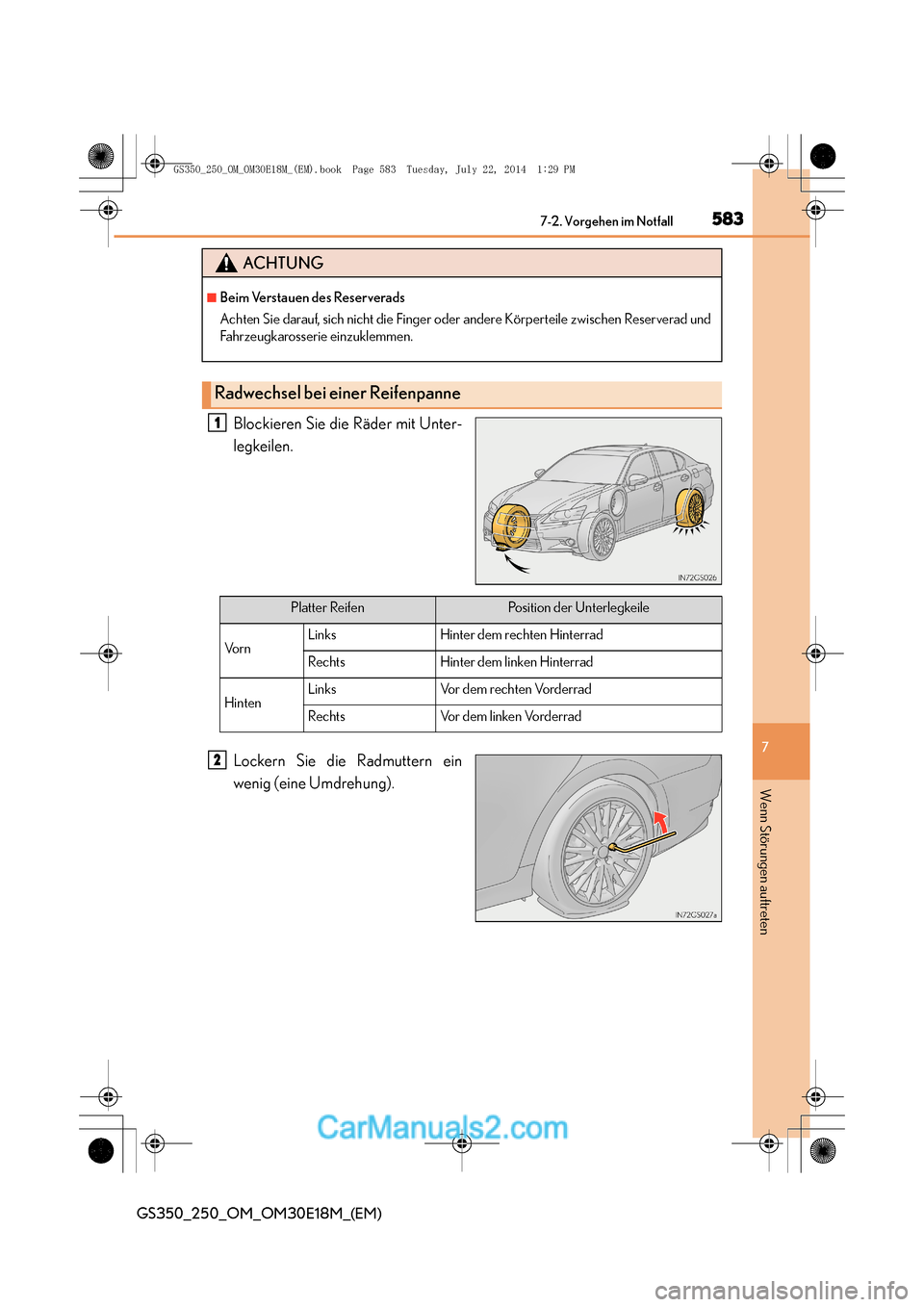

5837-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten
Blockieren Sie die Räder mit Unter-
legkeilen.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
ACHTUNG
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reserverad und
Fahrzeugkarosserie einzuklemmen.
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
Vo r nLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
GS350_250_OM_OM30E18M_(EM).book Page 583 Tuesday, July 22, 20 14 1:29 PM

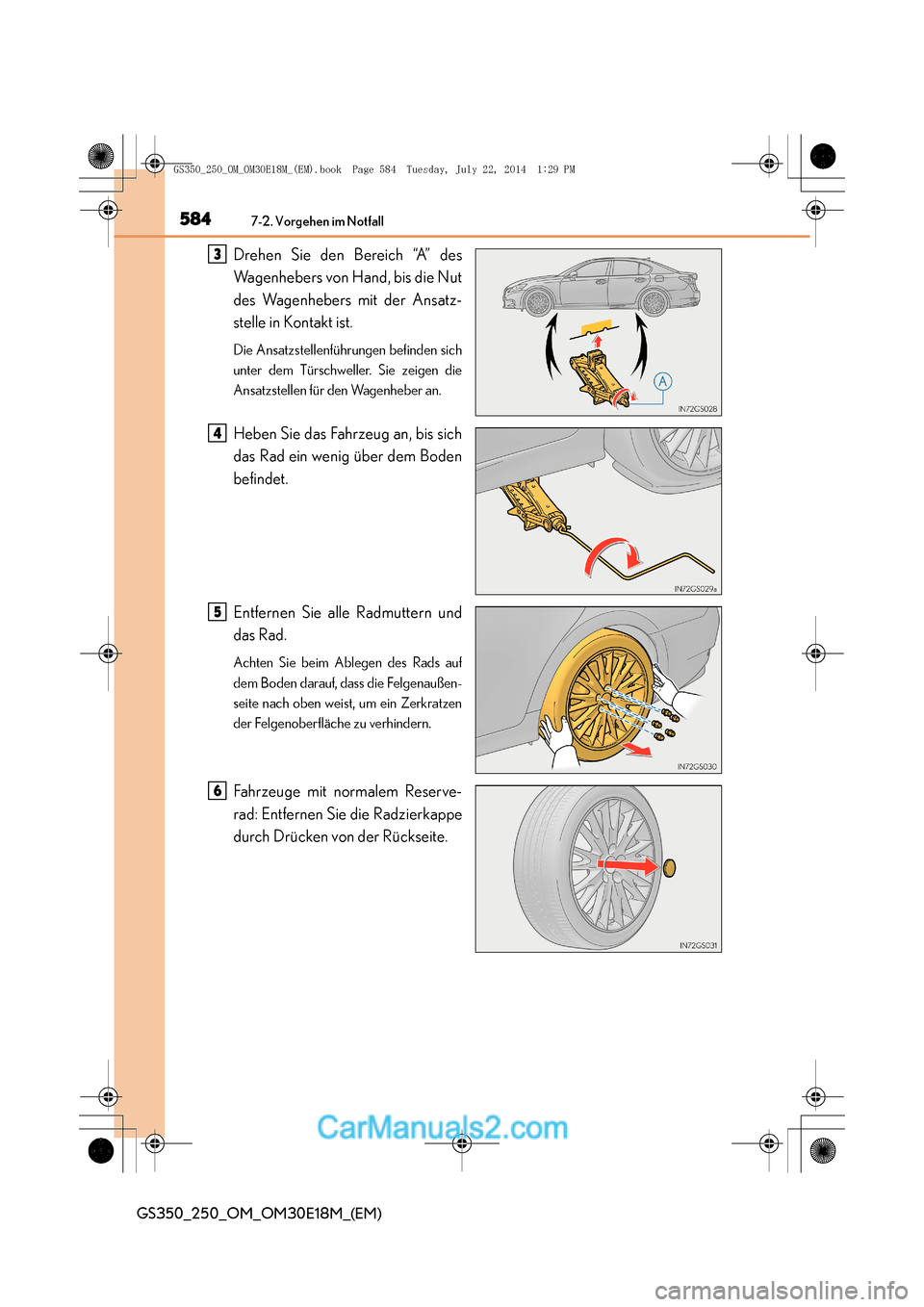

5847-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)
Drehen Sie den Bereich “A” des
Wagenhebers von Hand, bis die Nut
des Wagenhebers mit der Ansatz-
stelle in Kontakt ist.
Die Ansatzstellenführungen befinden sich
unter dem Türschweller. Sie zeigen die
Ansatzstellen für den Wagenheber an.
Heben Sie das Fahrzeug an, bis sich
das Rad ein wenig über dem Boden
befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenaußen-
seite nach oben weist, um ein Zerkratzen
der Felgenoberfläche zu verhindern.
Fahrzeuge mit normalem Reserve-
rad: Entfernen Sie die Radzierkappe
durch Drücken von der Rückseite.
3
4
5
6
GS350_250_OM_OM30E18M_(EM).book Page 584 Tuesday, July 22, 2014 1:29 PM
