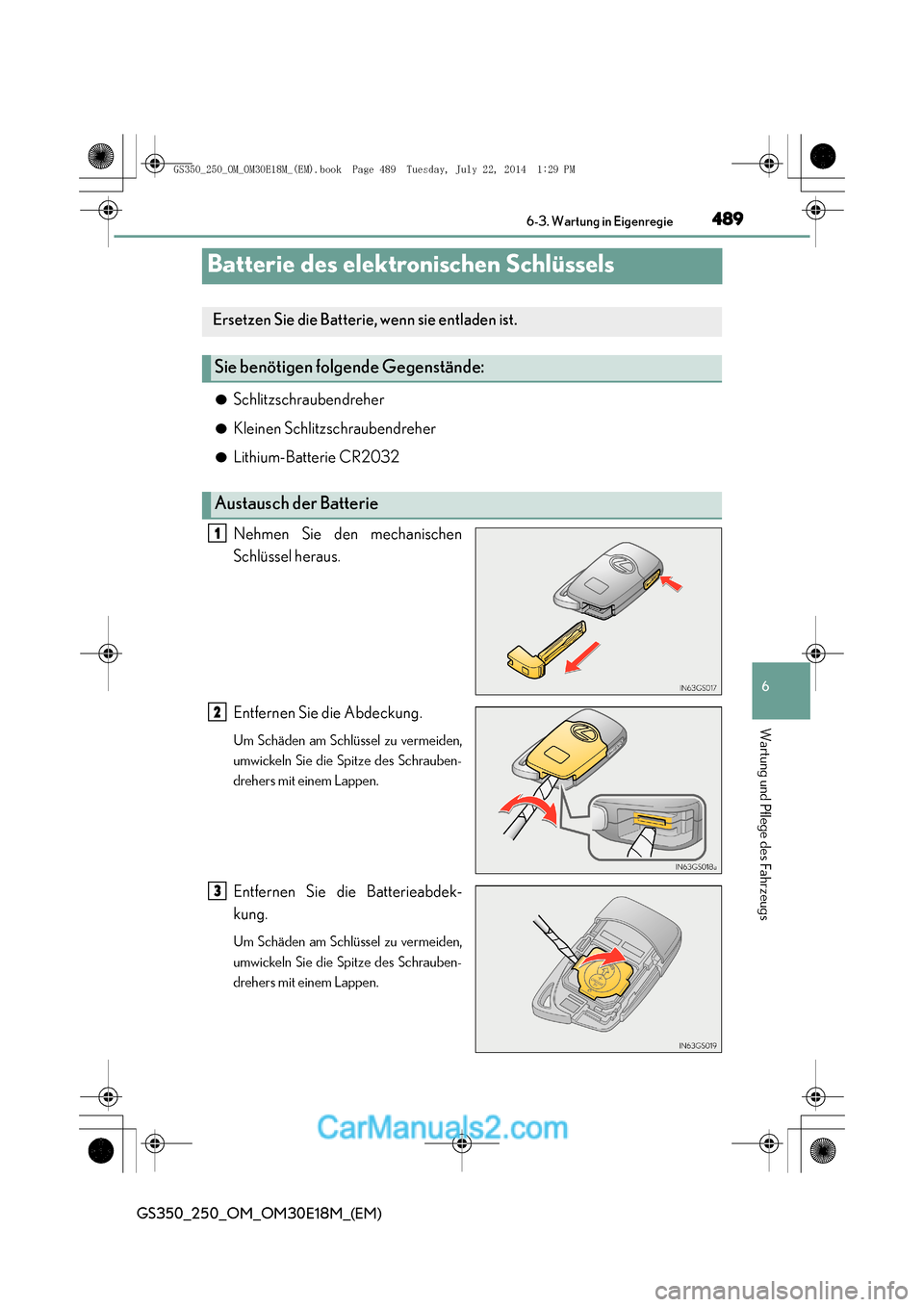

2014 Lexus GS250 Betriebsanleitung (in German)

489
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
Batterie des elektronischen Schlüssels
●Schlitzschraubendreher
●Kleinen Schlitzschraubendreher
●Lithium-Batterie CR2032
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Entfernen Sie die Batterieabdek-
kung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austausch der Batterie
1
2
3
GS350_250_OM_OM30E18M_(EM).book Page 489 Tuesday, July 22, 20
14 1:29 PM

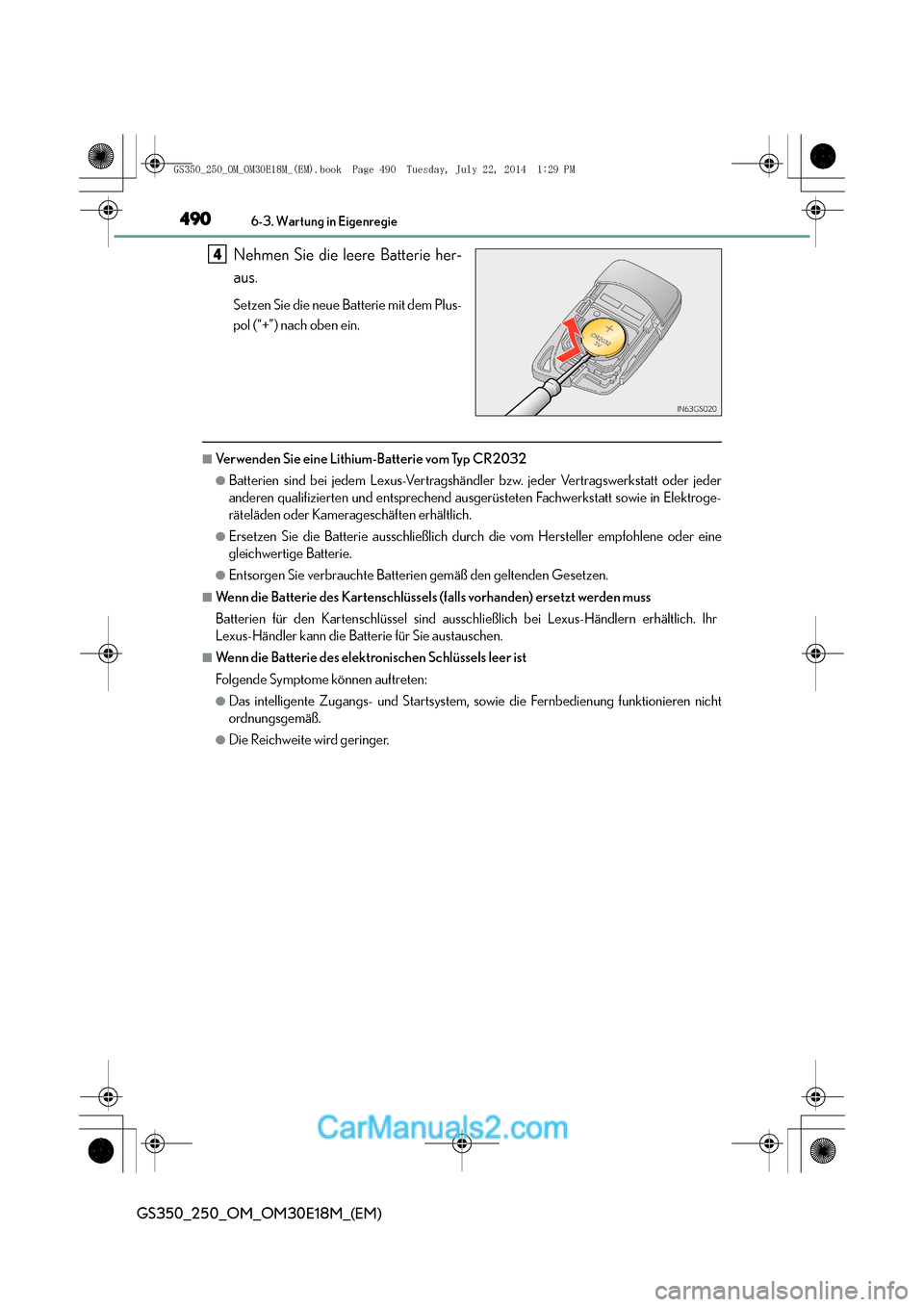

4906-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem Plus-
pol (“+”) nach oben ein.
■Verwenden Sie eine Lithium-Batterie vom Typ CR2032
●Batterien sind bei jedem Lexus-Vertragshändler bzw. jeder Vertragswerkstatt oder jeder
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in Elektroge-
räteläden oder Kamerageschäften erhältlich.
●Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder eine
gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■Wenn die Batterie des Kartenschlüssels (falls vorhanden) ersetzt werden muss
Batterien für den Kartenschlüssel sind ausschließlich bei Lexus-Händlern erhältlich. Ihr
Lexus-Händler kann die Batterie für Sie austauschen.
■Wenn die Batterie des elektronischen Schlüssels leer ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem, sowie die Fernbedienung funktionieren nicht
ordnungsgemäß.
●Die Reichweite wird geringer.
4
GS350_250_OM_OM30E18M_(EM).book Page 490 Tuesday, July 22, 20 14 1:29 PM

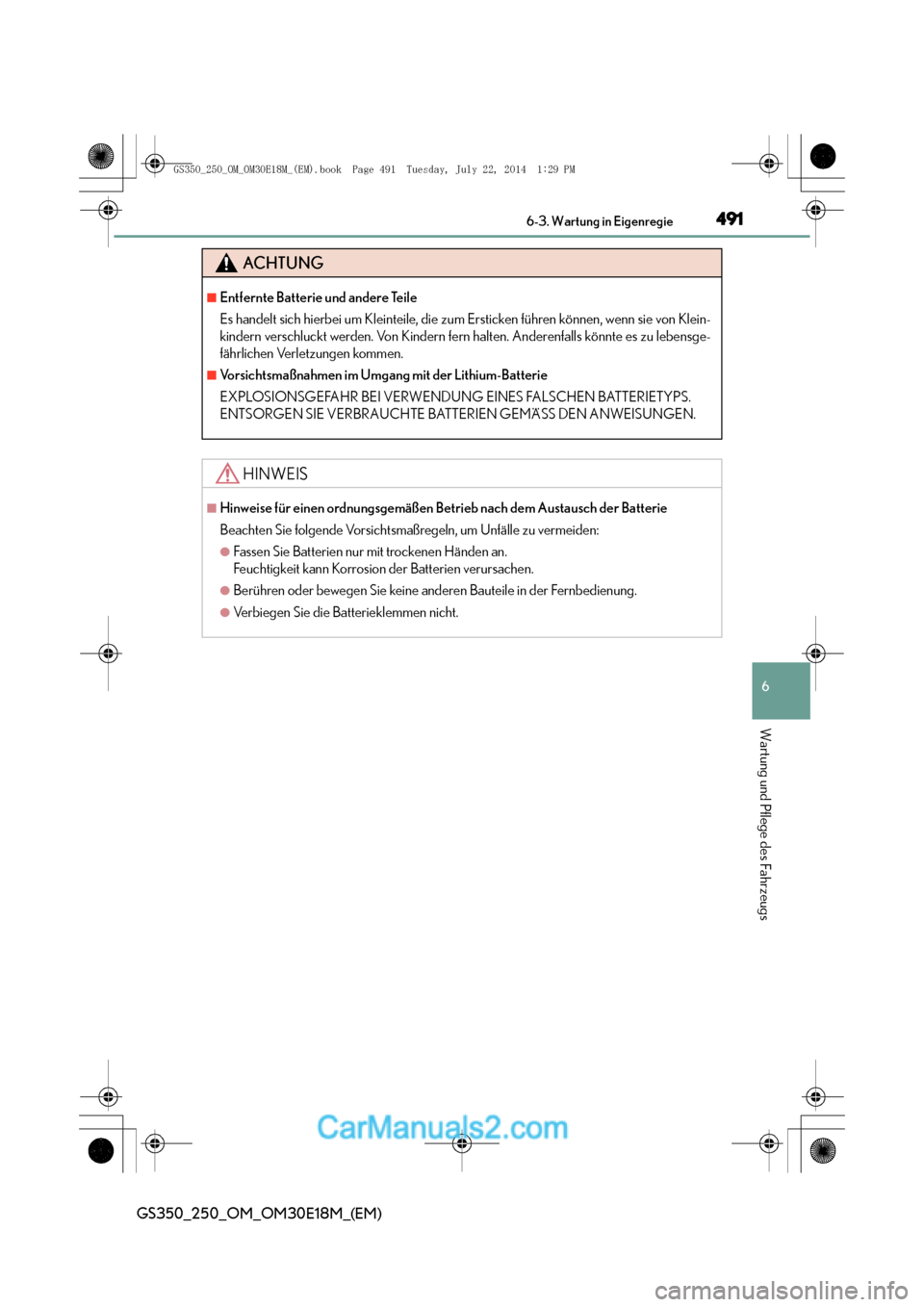

491 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
ACHTUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von Klein-
kindern verschluckt werden. Von Kindern fern halten. Anderenfalls könnte es zu lebensge-
fährlichen Verletzungen kommen.
■Vorsichtsmaßnahmen im Umgang mit der Lithium-Batterie
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE VERBRAUCHTE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■Hinweise für einen ordnungsgemäßen Betrieb nach dem Austausch der Batterie
Beachten Sie folgende Vorsichtsmaß regeln, um Unfälle zu vermeiden:
●Fassen Sie Batterien nur mit trockenen Händen an.
Feuchtigkeit kann Korrosion der Batterien verursachen.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batterieklemmen nicht.
GS350_250_OM_OM30E18M_(EM).book Page 491 Tuesday, July 22, 20 14 1:29 PM

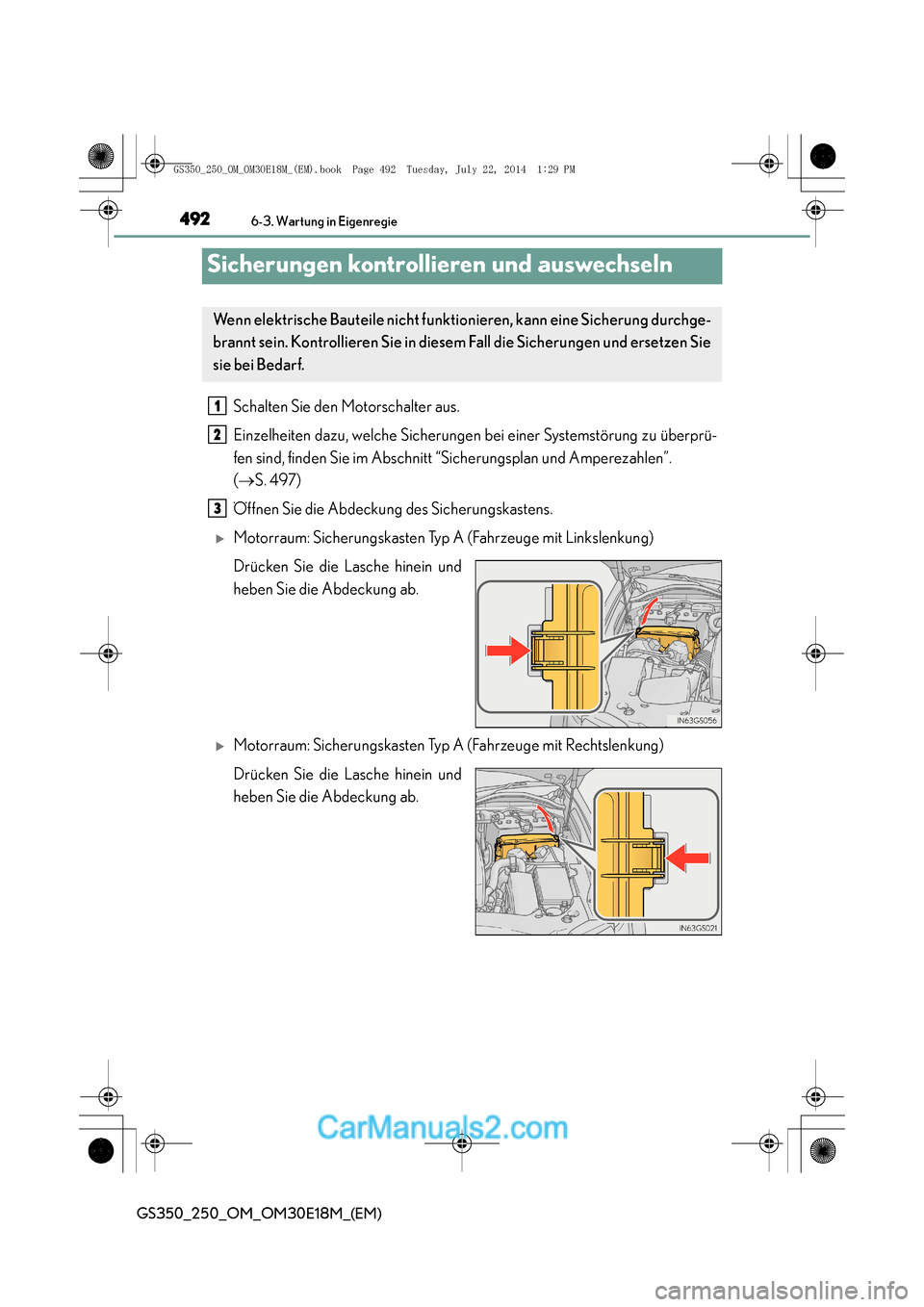

4926-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)
Sicherungen kontrollieren und auswechseln
Schalten Sie den Motorschalter aus.
Einzelheiten dazu, welche Sicherungen bei einer Systemstörung zu überprü-
fen sind, finden Sie im Abschnitt “Sicherungsplan und Amperezahlen”.
( → S. 497)
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum: Sicherungskasten Typ A (Fahrzeuge mit Linkslenkung)
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
XMotorraum: Sicherungskasten Typ A (Fahrzeuge mit Rechtslenkung)
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Wenn elektrische Bauteile nicht funktion ieren, kann eine Sicherung durchge-
brannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie
sie bei Bedarf.
1
2
3
GS350_250_OM_OM30E18M_(EM).book Page 492 Tuesday, July 22, 20 14 1:29 PM

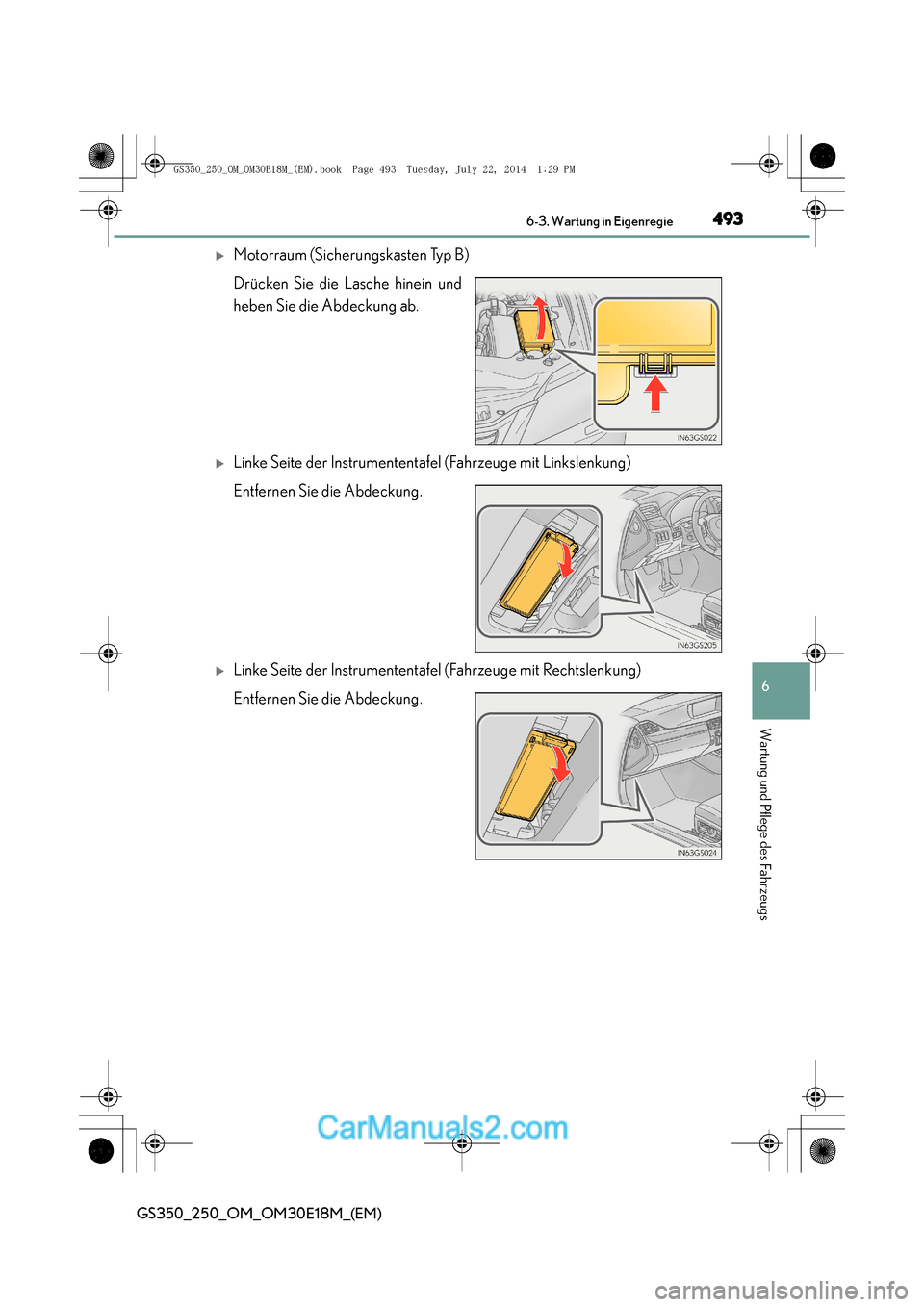

493 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
XMotorraum (Sicherungskasten Typ B)
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
XLinke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Abdeckung.
XLinke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
GS350_250_OM_OM30E18M_(EM).book Page 493 Tuesday, July 22, 2014 1:29 PM

4946-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)
XRechte Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Abdeckung.
XRechte Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
GS350_250_OM_OM30E18M_(EM).book Page 494 Tuesday, July 22, 2014 1:29 PM

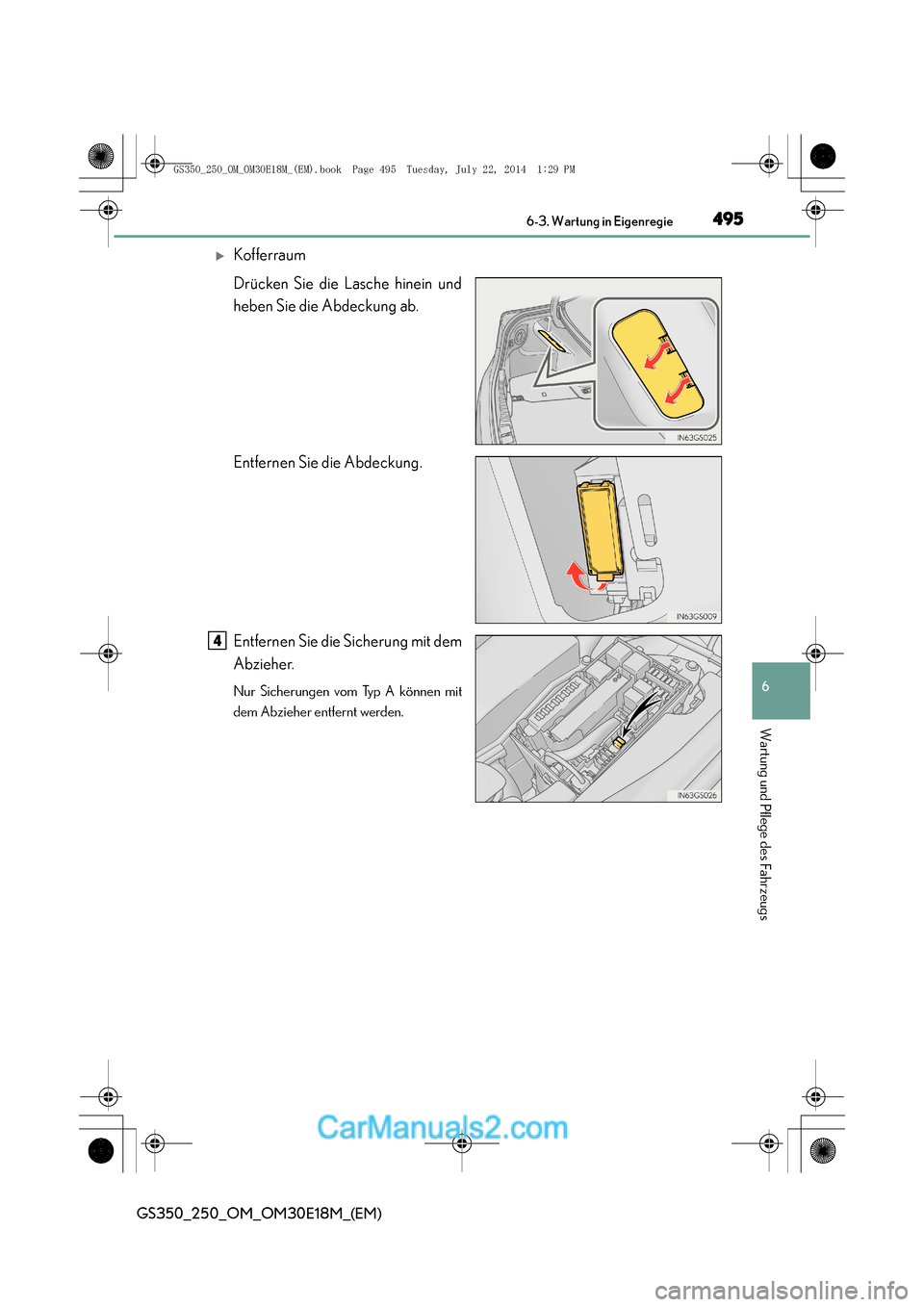

495 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
XKofferraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Entfernen Sie die Abdeckung.
Entfernen Sie die Sicherung mit dem
Abzieher.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
4
GS350_250_OM_OM30E18M_(EM).book Page 495 Tuesday, July 22, 2014 1:29 PM

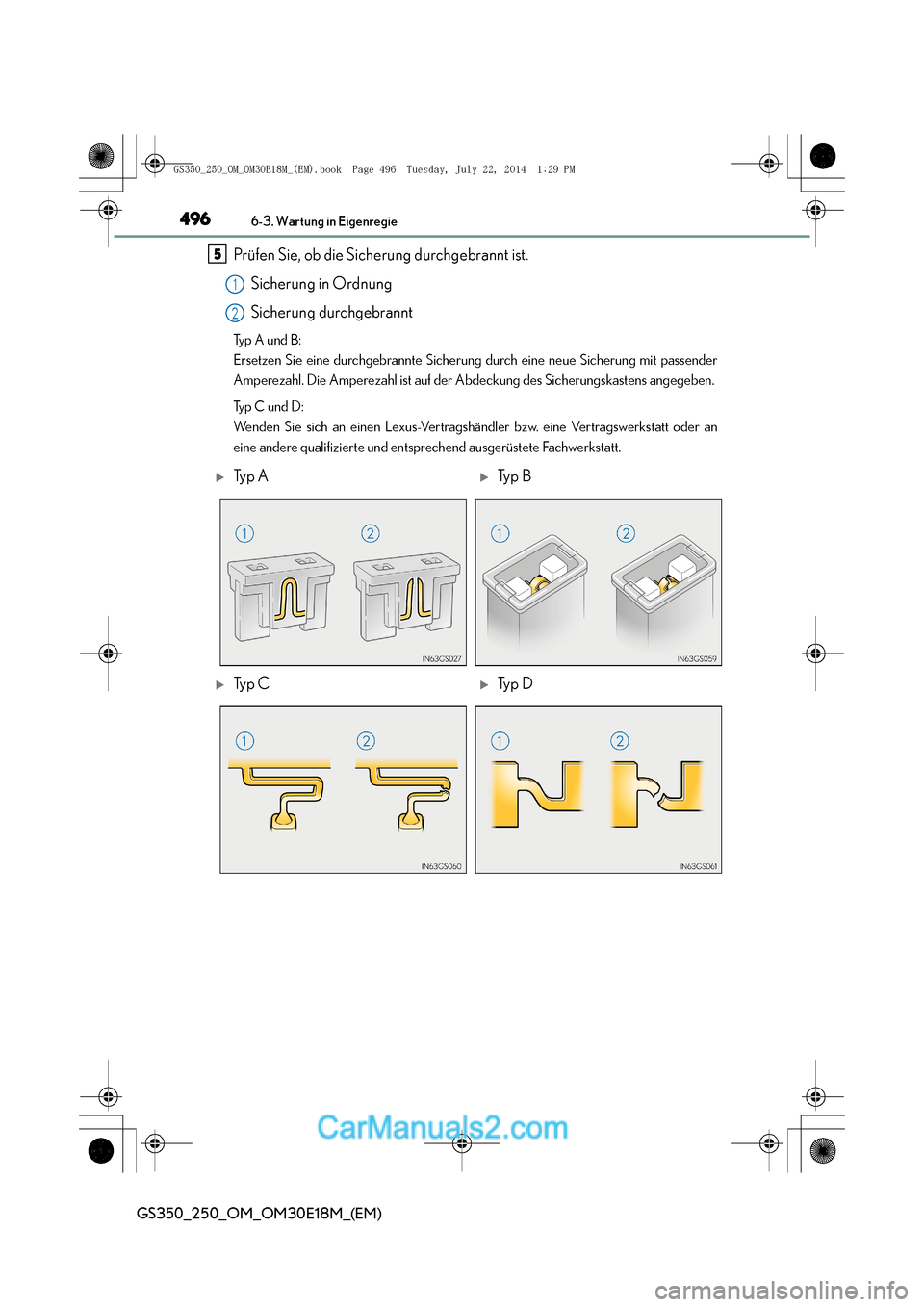

4966-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)
Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit passender
Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.
Typ C und D:
Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
5
1
2
XTy p AXTy p B
XTy p CXTy p D
