2014 Lexus GS250 Betriebsanleitung (in German)

449 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)

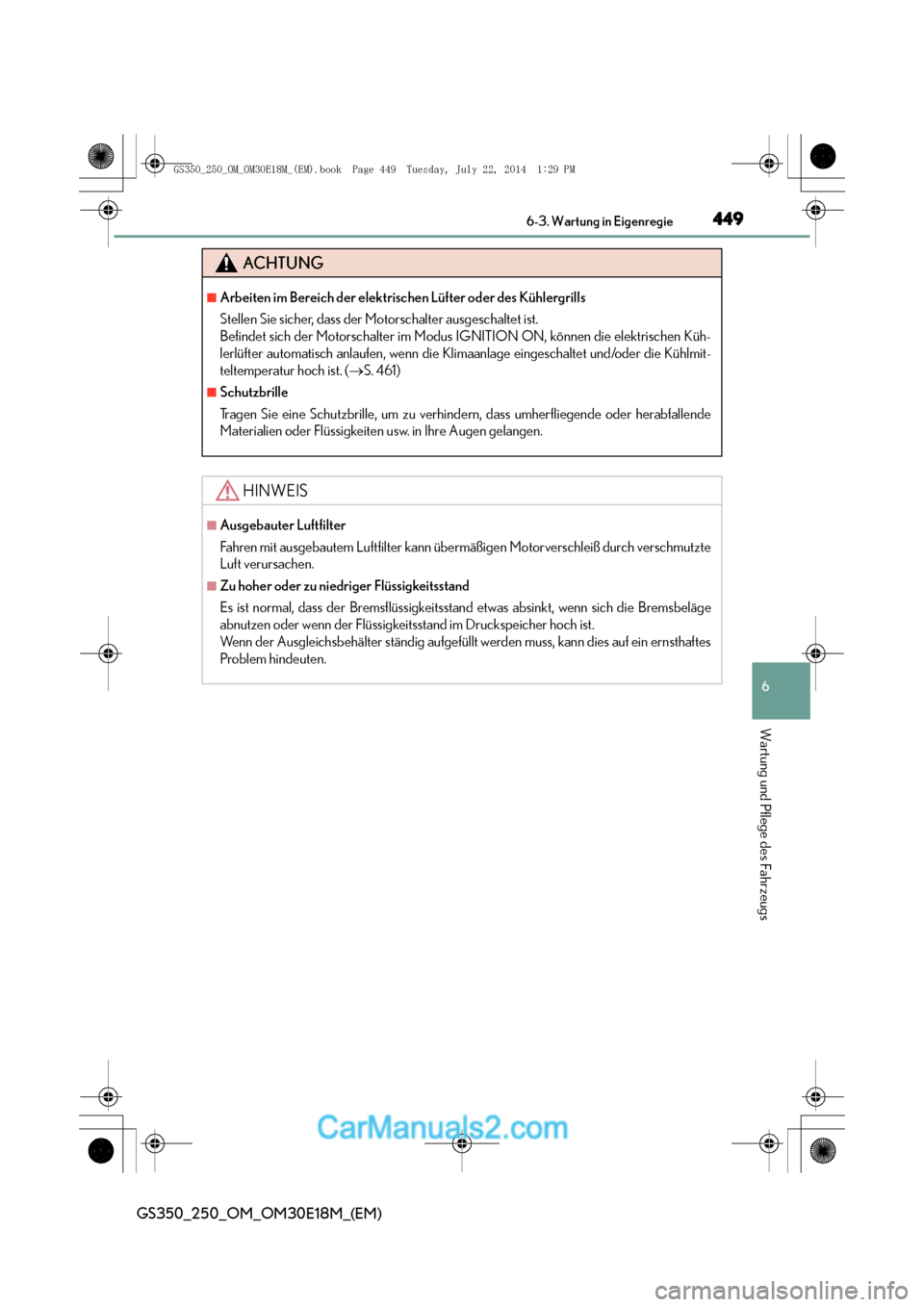

ACHTUNG
■Arbeiten im Bereich der elektrischen Lüfter oder des Kühlergrills
Stellen Sie sicher, dass der Motorschalter ausgeschaltet ist.
Befindet sich der Motorschalter im Modus IGNITION ON, können die elektrischen Küh-
lerlüfter automatisch anlaufen, wenn die Klimaanlage eingeschaltet und/oder die Kühlmit-
teltemperatur hoch ist. ( →S. 461)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhinde rn, dass umherfliegende oder herabfallende
Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann über mäßigen Motorverschleiß durch verschmutzte
Luft verursachen.
■Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Bremsbeläge
abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Ausgleichsbehälter ständig aufgefüllt werden muss, kann dies auf ein ernsthaftes
Problem hindeuten.
GS350_250_OM_OM30E18M_(EM).book Page 449 Tuesday, July 22, 20 14 1:29 PM

4506-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

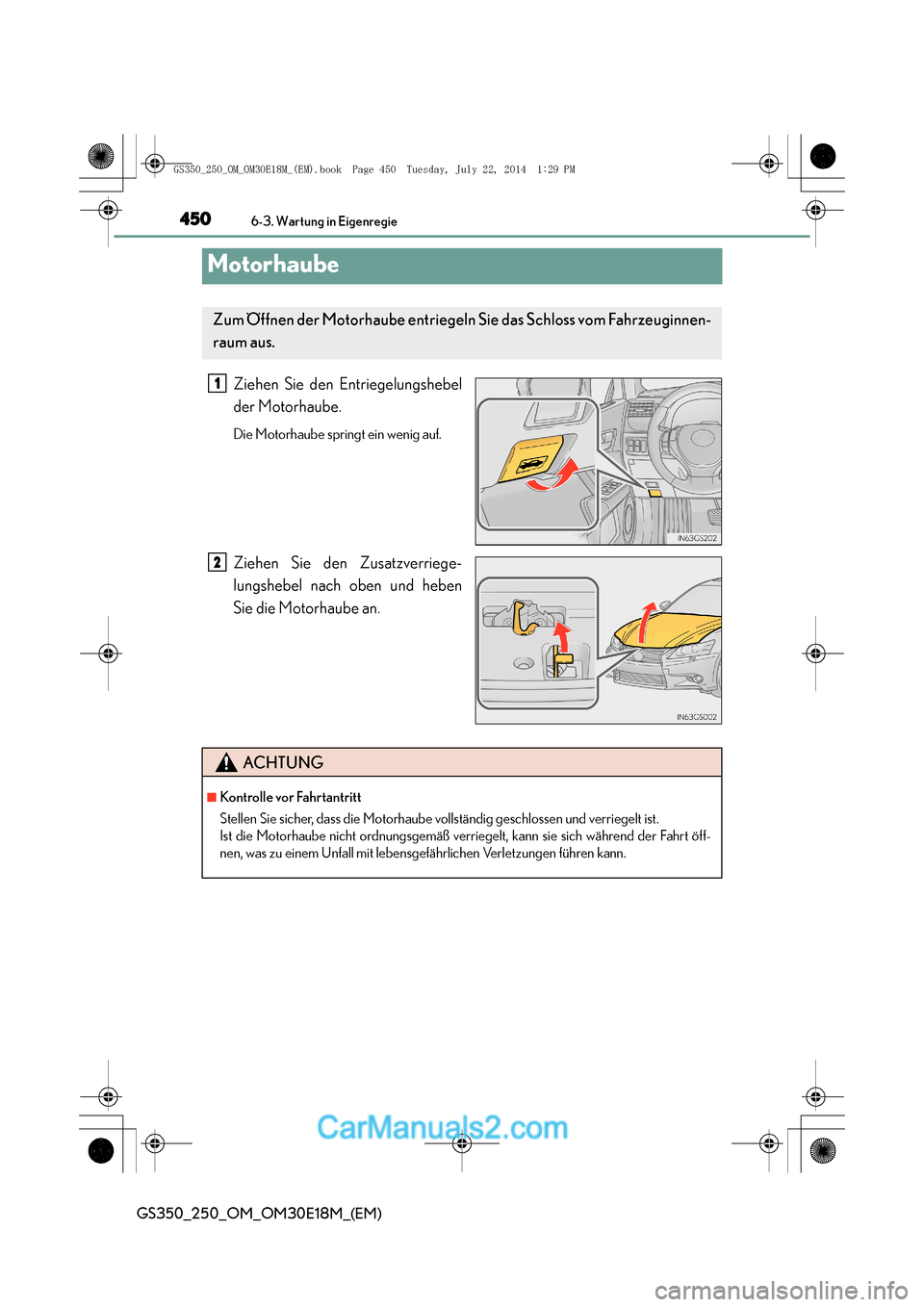

Motorhaube
Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt ein wenig auf.
Ziehen Sie den Zusatzverriege-
lungshebel nach oben und heben
Sie die Motorhaube an.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeuginnen-
raum aus.
1
2
ACHTUNG
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Ist die Motorhaube nicht ordnungsgemäß verriegelt, kann sie sich während der Fahrt öff-
nen, was zu einem Unfall mit lebensgefährlichen Verletzungen führen kann.
GS350_250_OM_OM30E18M_(EM).book Page 450 Tuesday, July 22, 2014 1:29 PM

451
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)

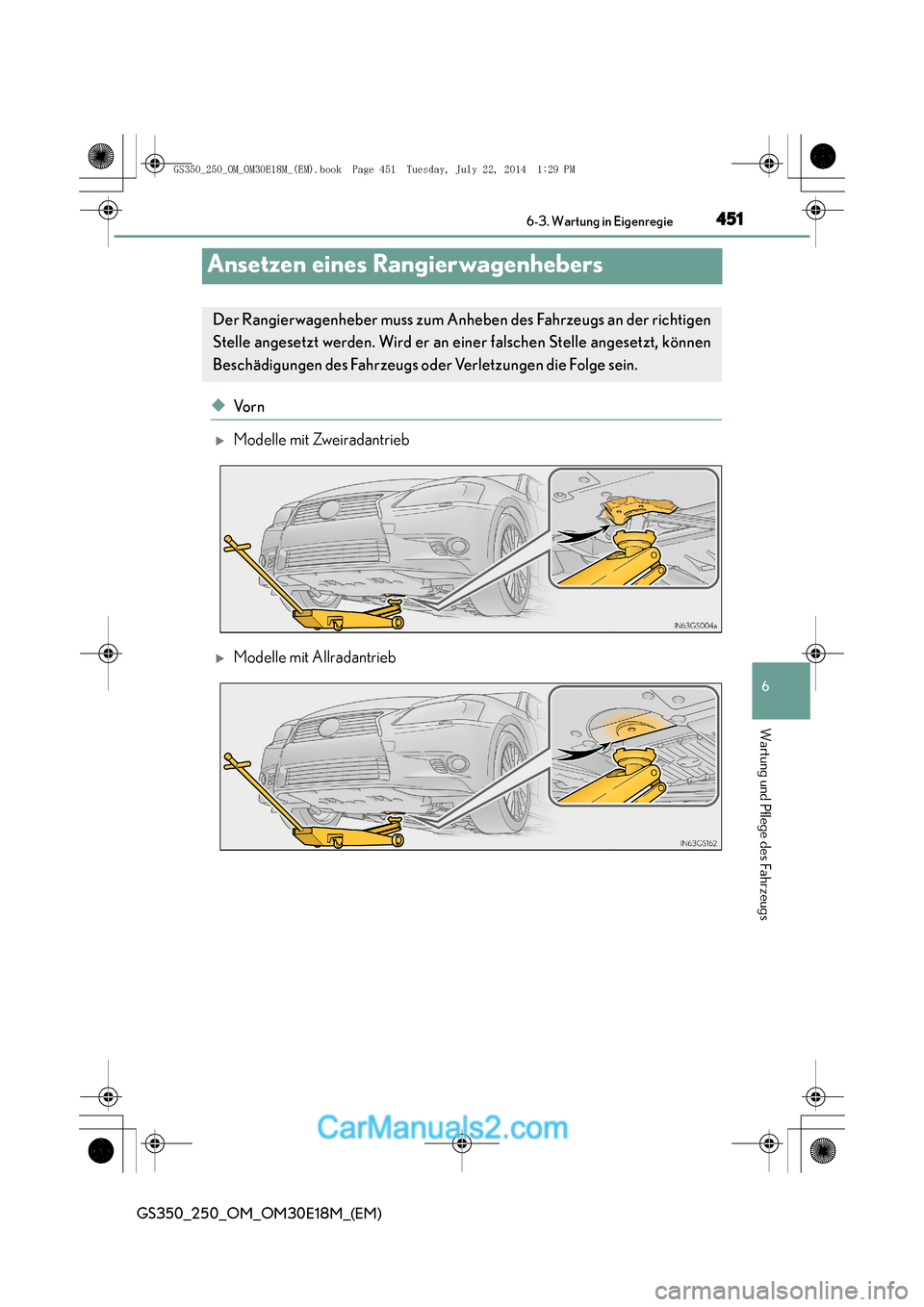

Ansetzen eines Rangierwagenhebers
◆Vo r n
XModelle mit Zweiradantrieb
XModelle mit Allradantrieb
Der Rangierwagenheber muss zum Anhebe
n des Fahrzeugs an der richtigen
Stelle angesetzt werden. Wird er an einer falschen Stelle angesetzt, können
Beschädigungen des Fahrzeugs oder Verletzungen die Folge sein.
GS350_250_OM_OM30E18M_(EM).book Page 451 Tuesday, July 22, 20 14 1:29 PM

4526-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

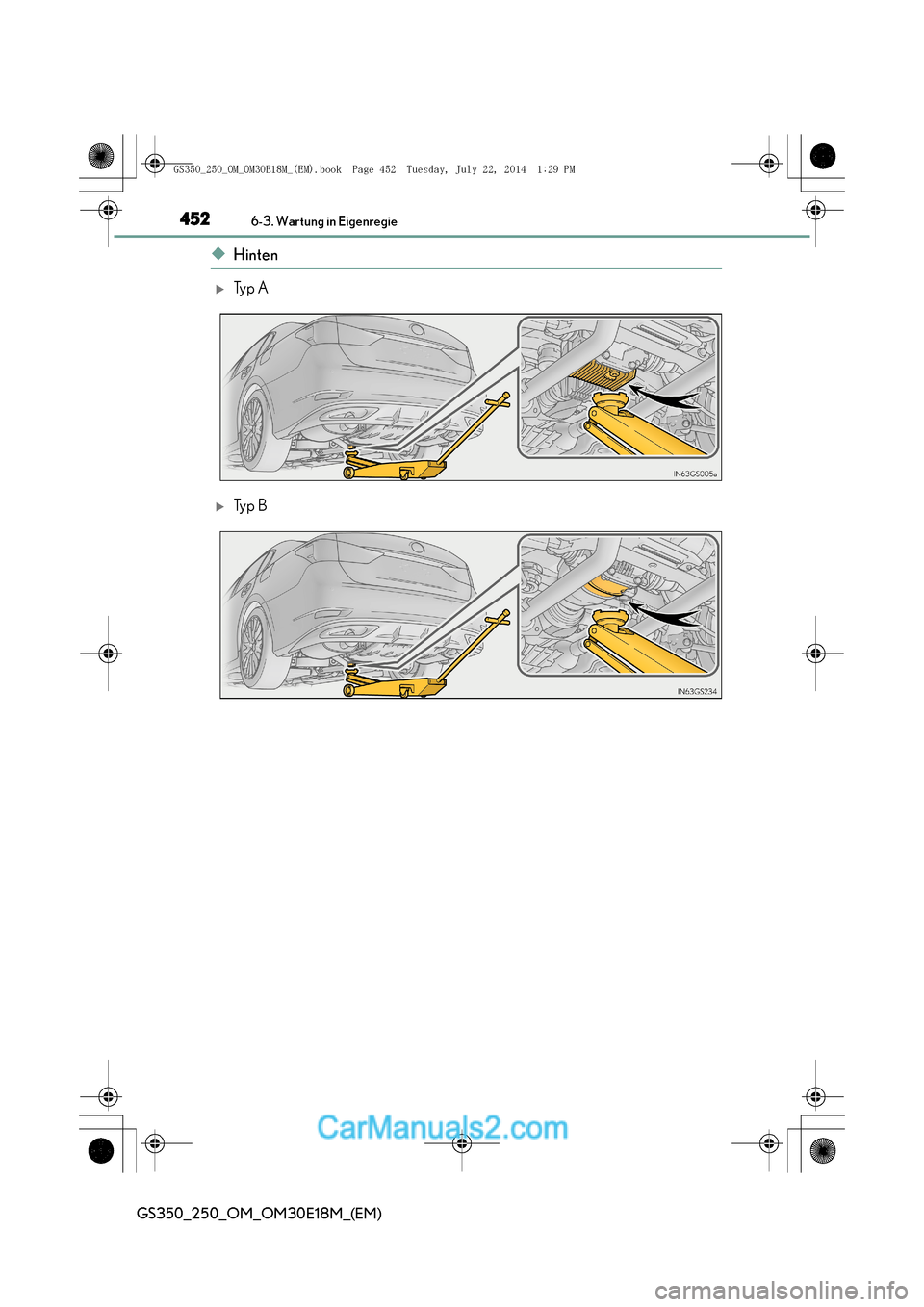

◆Hinten
XTy p A
XTy p B
GS350_250_OM_OM30E18M_(EM).book Page 452 Tuesday, July 22, 2014 1:29 PM

453 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)

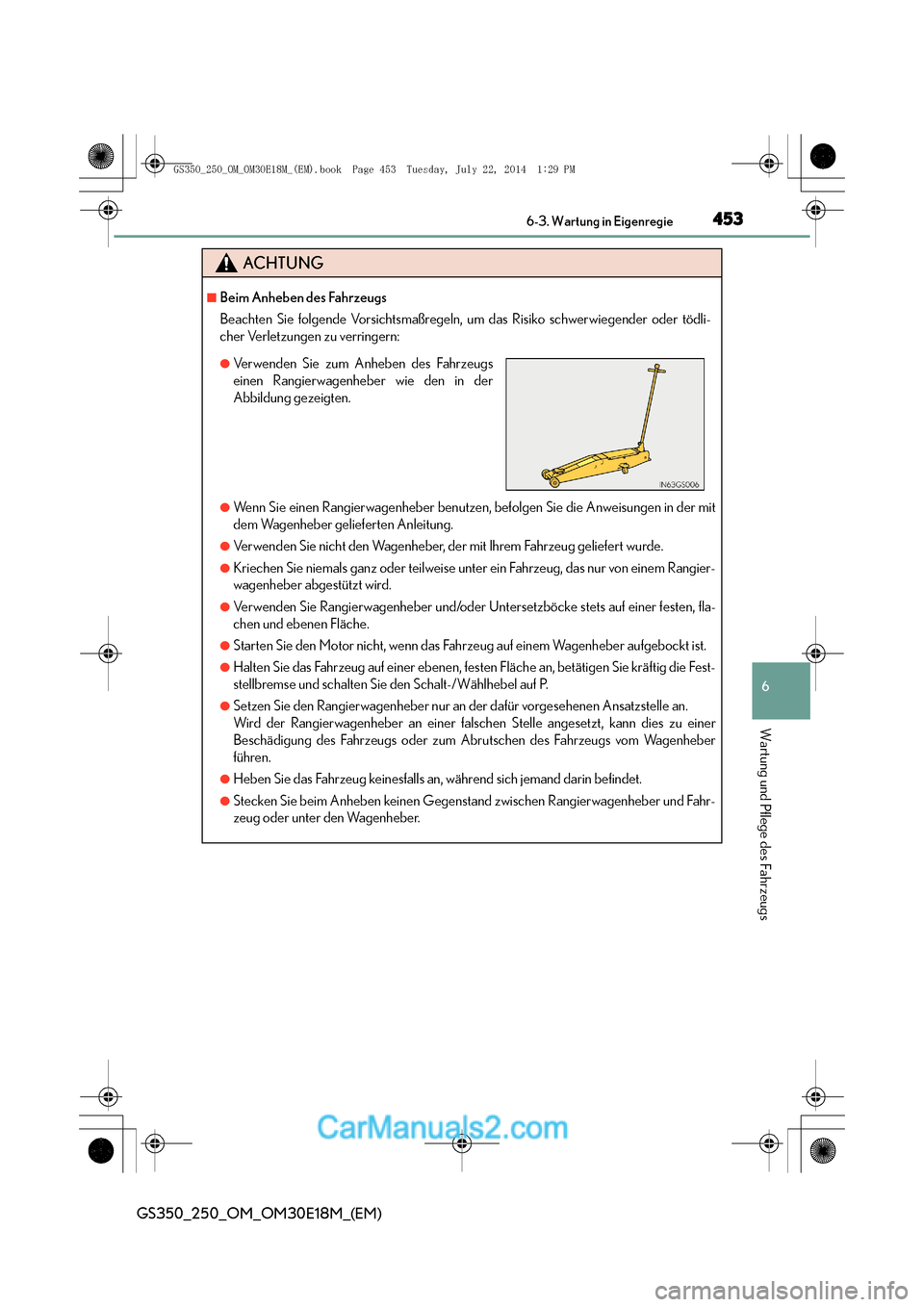

ACHTUNG
■Beim Anheben des Fahrzeugs
Beachten Sie folgende Vorsichtsmaßregeln, um das Risiko schwerwiegender oder tödli-
cher Verletzungen zu verringern:
●Wenn Sie einen Rangierwagenheber benutzen, befolgen Sie die Anweisungen in der mit
dem Wagenheber gelieferten Anleitung.
●Verwenden Sie nicht den Wagenheber, der mit Ihrem Fahrzeug geliefert wurde.
●Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur von einem Rangier-
wagenheber abgestützt wird.
●Verwenden Sie Rangierwagenheber und/oder Untersetzböcke stets auf einer festen, fla-
chen und ebenen Fläche.
●Starten Sie den Motor nicht, wenn das Fahrzeug auf einem Wagenheber aufgebockt ist.
●Halten Sie das Fahrzeug auf einer ebenen, festen Fläche an, betätigen Sie kräftig die Fest-
stellbremse und schalten Sie den Schalt-/Wählhebel auf P.
●Setzen Sie den Rangierwagenheber nur an der dafür vorgesehenen Ansatzstelle an.
Wird der Rangierwagenheber an einer falschen Stelle angesetzt, kann dies zu einer
Beschädigung des Fahrzeugs oder zum Abrutschen des Fahrzeugs vom Wagenheber
führen.
●Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
●Stecken Sie beim Anheben keinen Gegenstand zwischen Rangierwagenheber und Fahr-
zeug oder unter den Wagenheber.
●Verwenden Sie zum Anheben des Fahrzeugs
einen Rangierwagenheber wie den in der
Abbildung gezeigten.
GS350_250_OM_OM30E18M_(EM).book Page 453 Tuesday, July 22, 20 14 1:29 PM

4546-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

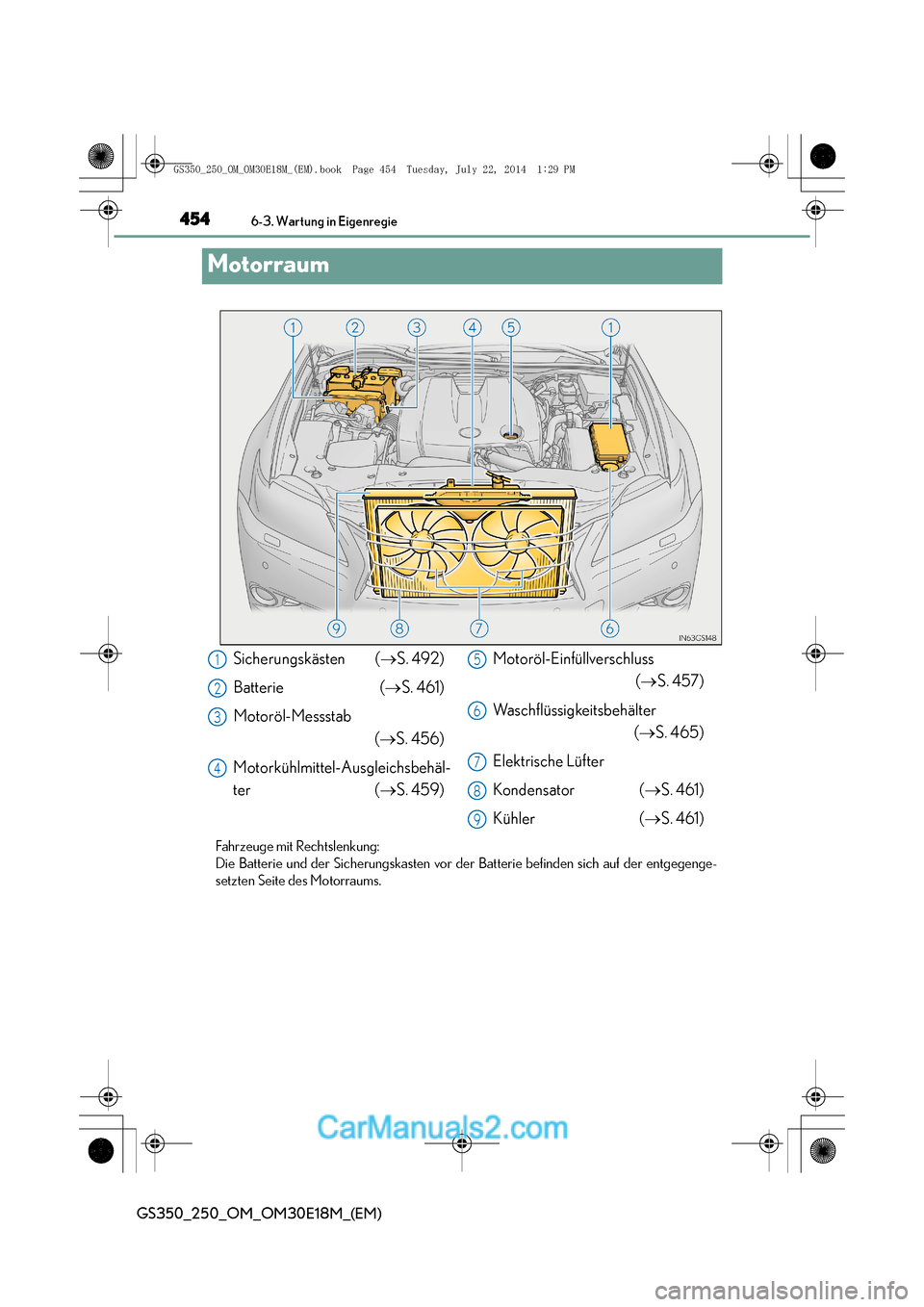

Motorraum
Fahrzeuge mit Rechtslenkung:
Die Batterie und der Sicherungskasten vor der Batterie befinden sich auf der entgegenge-
setzten Seite des Motorraums.
Sicherungskästen (→S. 492)
Batterie ( →S. 461)
Motoröl-Messstab (→ S. 456)
Motorkühlmittel-Ausgleichsbehäl-
ter ( →S. 459) Motoröl-Einfüllverschluss
(→ S. 457)
Waschflüssigkeitsbehälter (→ S. 465)
Elektrische Lüfter
Kondensator ( →S. 461)
Kühler ( →S. 461)1
2
3
4
5
6
7
8
9
GS350_250_OM_OM30E18M_(EM).book Page 454 Tuesday, July 22, 20 14 1:29 PM

455 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)

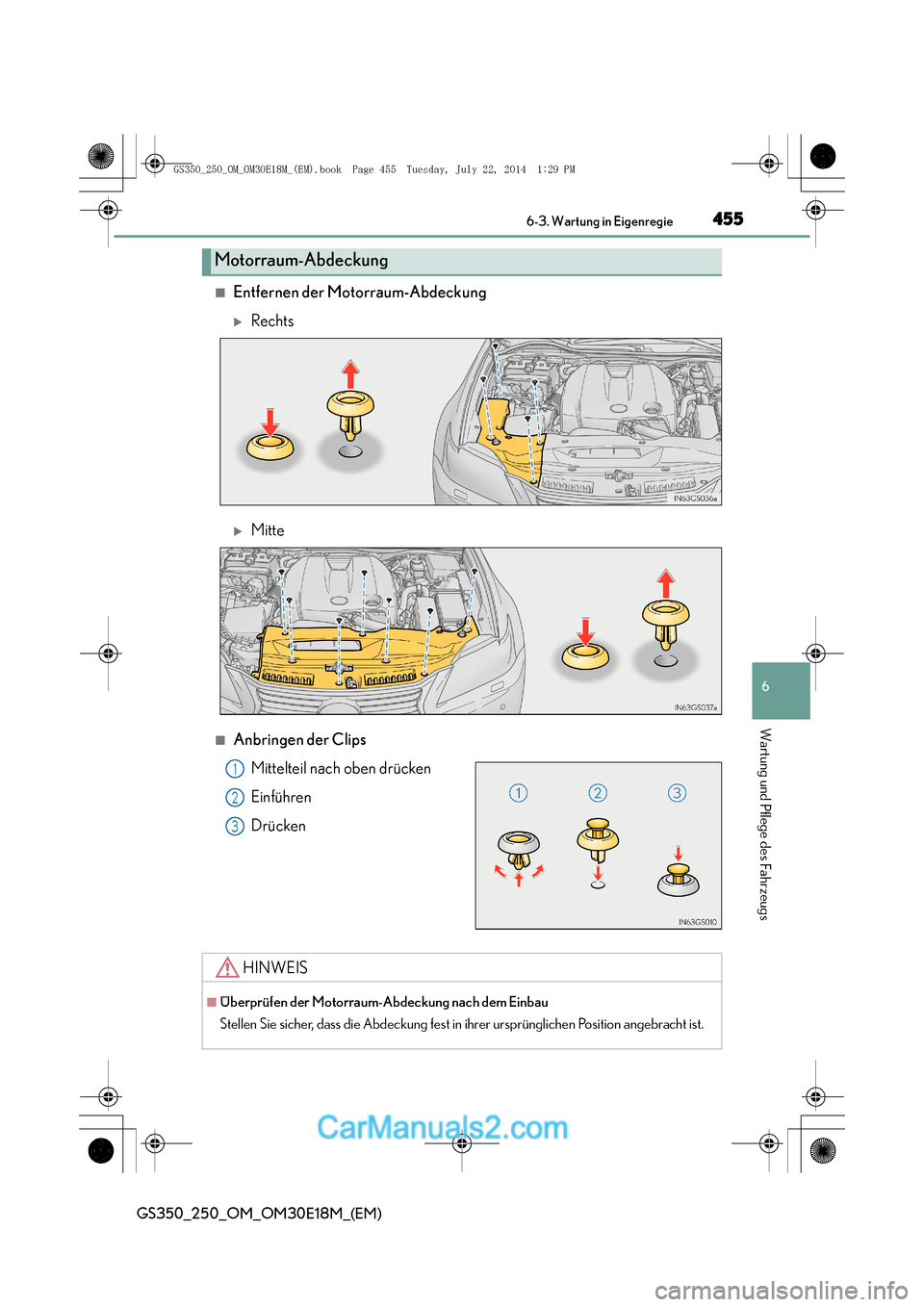

■Entfernen der Motorraum-Abdeckung
XRechts
XMitte
■Anbringen der ClipsMittelteil nach oben drücken
Einführen
Drücken
Motorraum-Abdeckung
1
2
3
HINWEIS
■Überprüfen der Motorraum-Abdeckung nach dem Einbau
Stellen Sie sicher, dass die Abdeckung fest in ihrer ursprünglichen Position angebracht ist.
GS350_250_OM_OM30E18M_(EM).book Page 455 Tuesday, July 22, 20 14 1:29 PM

4566-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

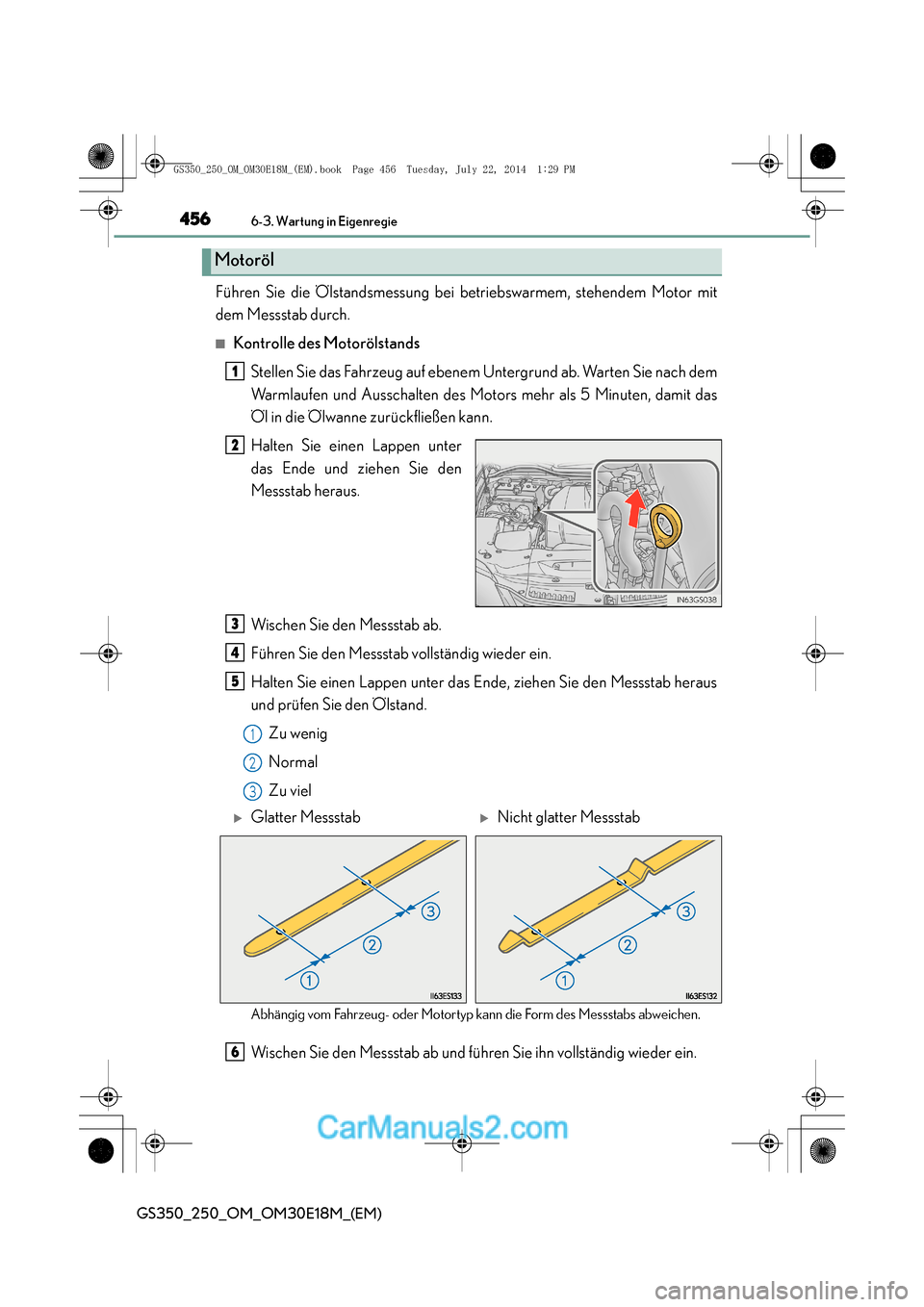

Führen Sie die Ölstandsmessung bei betriebswarmem, stehendem Motor mit
dem Messstab durch.
■Kontrolle des Motorölstands
Stellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach dem
Warmlaufen und Ausschalten des Motors mehr als 5 Minuten, damit das
Öl in die Ölwanne zurückfließen kann.
Halten Sie einen Lappen unter
das Ende und ziehen Sie den
Messstab heraus.
Wischen Sie den Messstab ab.
Führen Sie den Messstab vollständig wieder ein.
Halten Sie einen Lappen unter das Ende, ziehen Sie den Messstab heraus
und prüfen Sie den Ölstand. Zu wenig
Normal
Zu viel
Abhängig vom Fahrzeug- oder Motortyp kann die Form des Messstabs abweichen.
Wischen Sie den Messstab ab und führen Sie ihn vollständig wieder ein.
Motoröl
1
2
3
4
5
1
2
3
XGlatter MessstabXNicht glatter Messstab
6
GS350_250_OM_OM30E18M_(EM).book Page 456 Tuesday, July 22, 20 14 1:29 PM
