2014 Lexus GS250 Betriebsanleitung (in German)

5937-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)

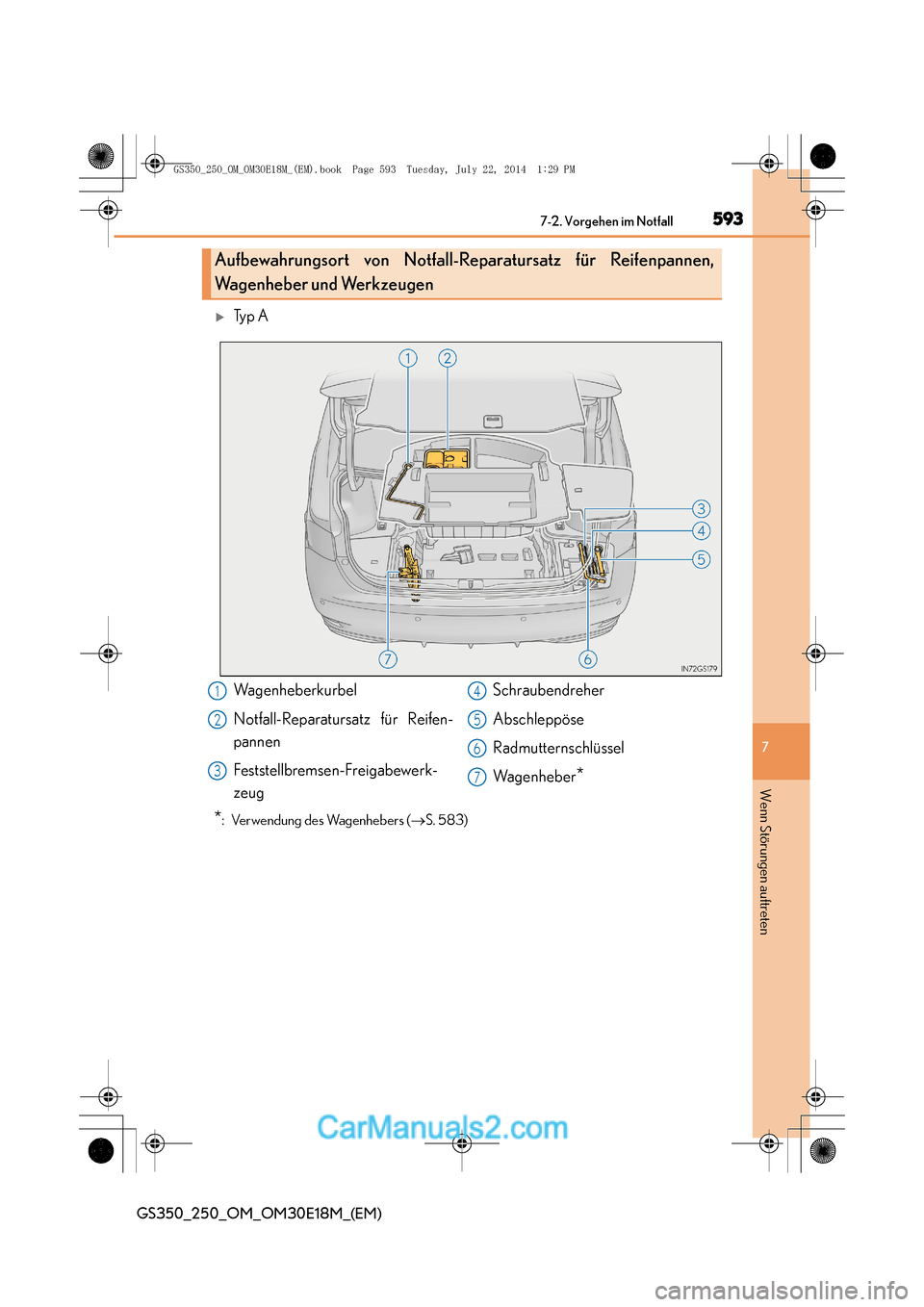

Wenn Störungen auftreten
XTy p A
*: Verwendung des Wagenhebers (→S. 583)
Aufbewahrungsort von Notfall-Reparatursatz für Reifenpannen,
Wagenheber und Werkzeugen
Wagenheberkurbel
Notfall-Reparatursatz für Reifen-
pannen
Feststellbremsen-Freigabewerk-
zeug Schraubendreher
Abschleppöse
Radmutternschlüssel
Wa g e n h e b e r
*
1
2
3
4
5
6
7
GS350_250_OM_OM30E18M_(EM).book Page 593 Tuesday, July 22, 20
14 1:29 PM

5947-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)

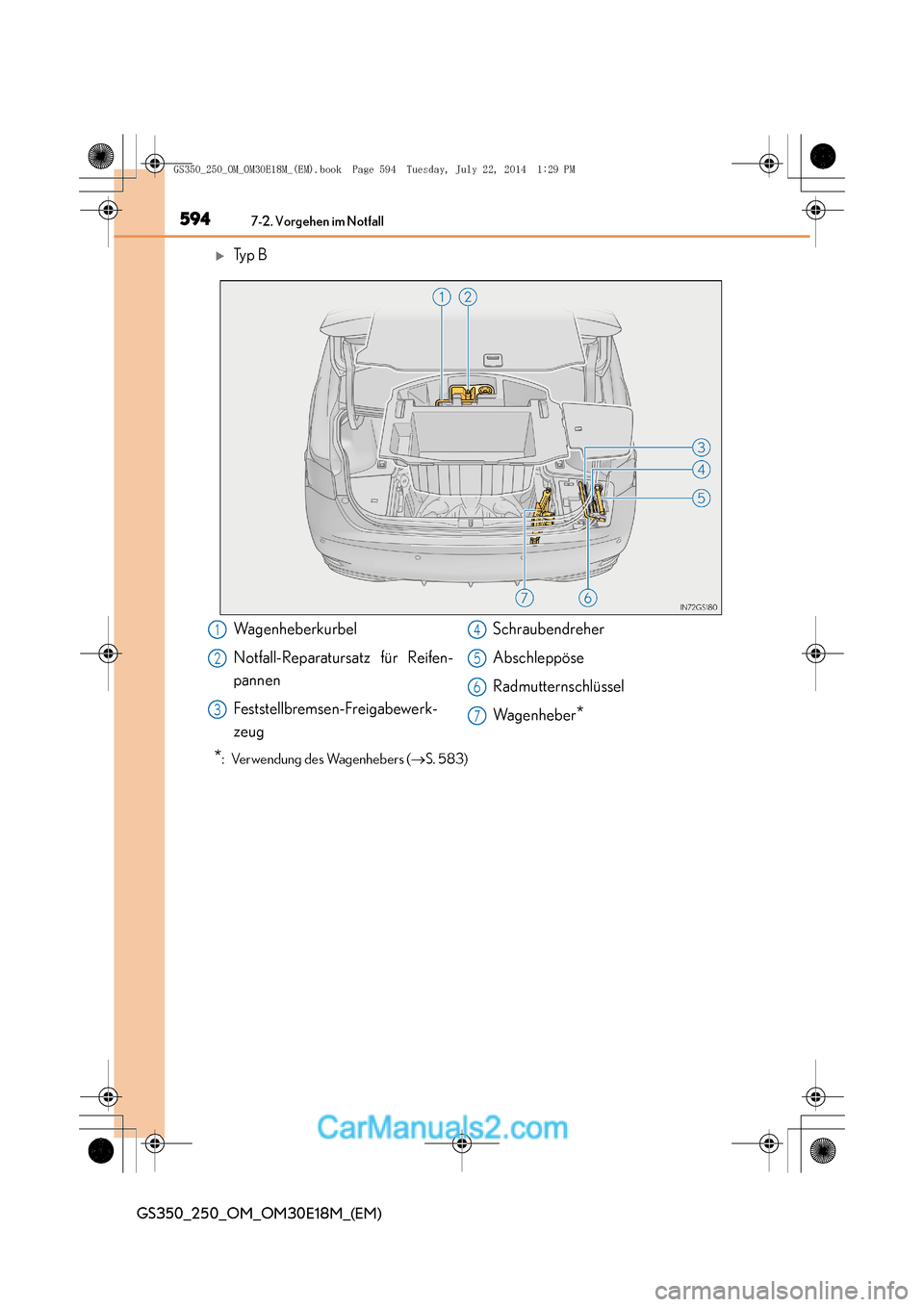

XTy p B
*: Verwendung des Wagenhebers (→S. 583)
Wagenheberkurbel
Notfall-Reparatursatz für Reifen-
pannen
Feststellbremsen-Freigabewerk-
zeug Schraubendreher
Abschleppöse
Radmutternschlüssel
Wa g e n h e b e r
*
1
2
3
4
5
6
7
GS350_250_OM_OM30E18M_(EM).book Page 594 Tuesday, July 22, 20
14 1:29 PM

5957-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten

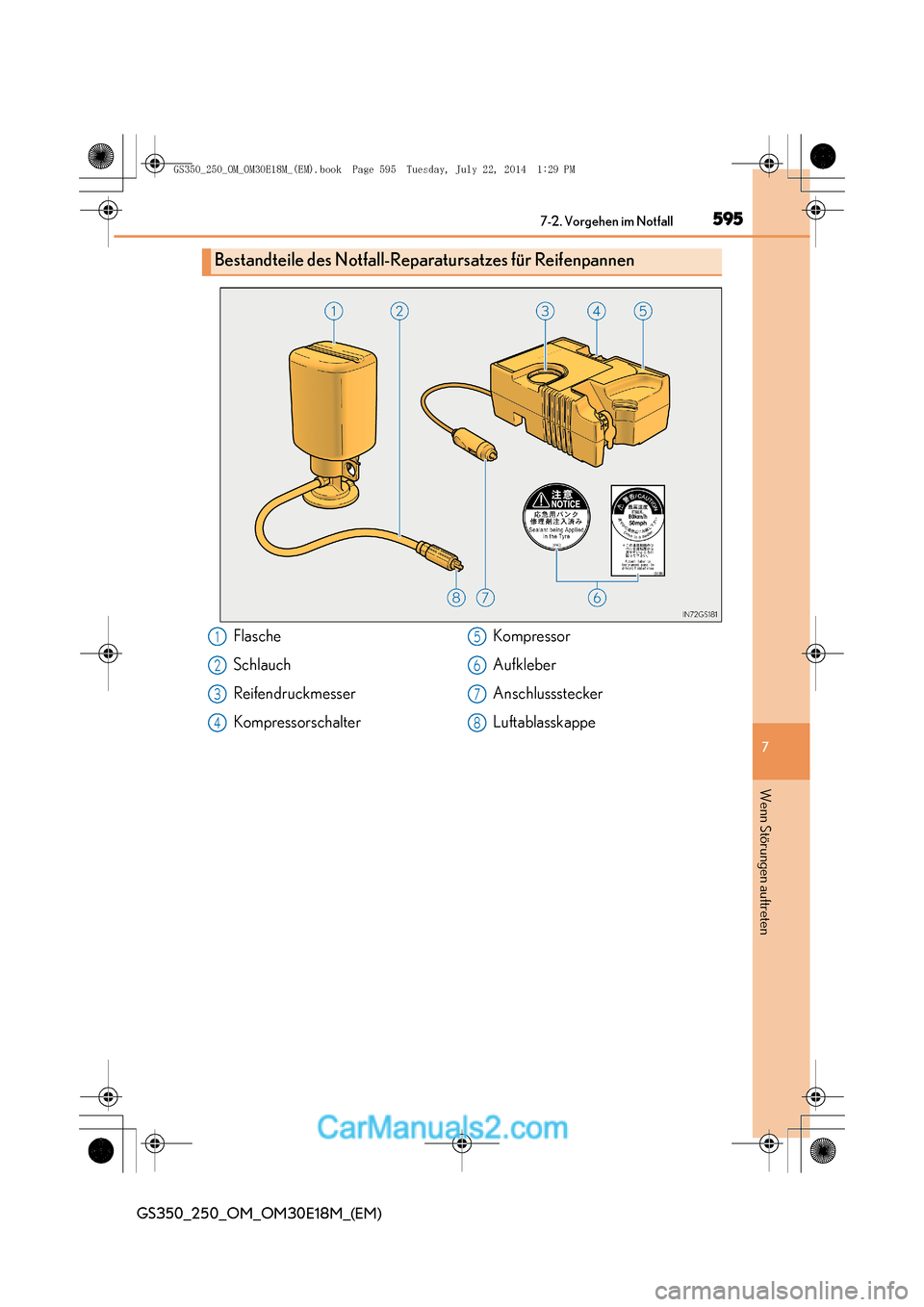

Bestandteile des Notfall-Reparatursatzes für Reifenpannen
Flasche
Schlauch
Reifendruckmesser
Kompressorschalter Kompressor
Aufkleber
Anschlussstecker
Luftablasskappe1
2
3
4
5
6
7
8
GS350_250_OM_OM30E18M_(EM).book Page 595 Tuesday, July 22, 20
14 1:29 PM

5967-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)

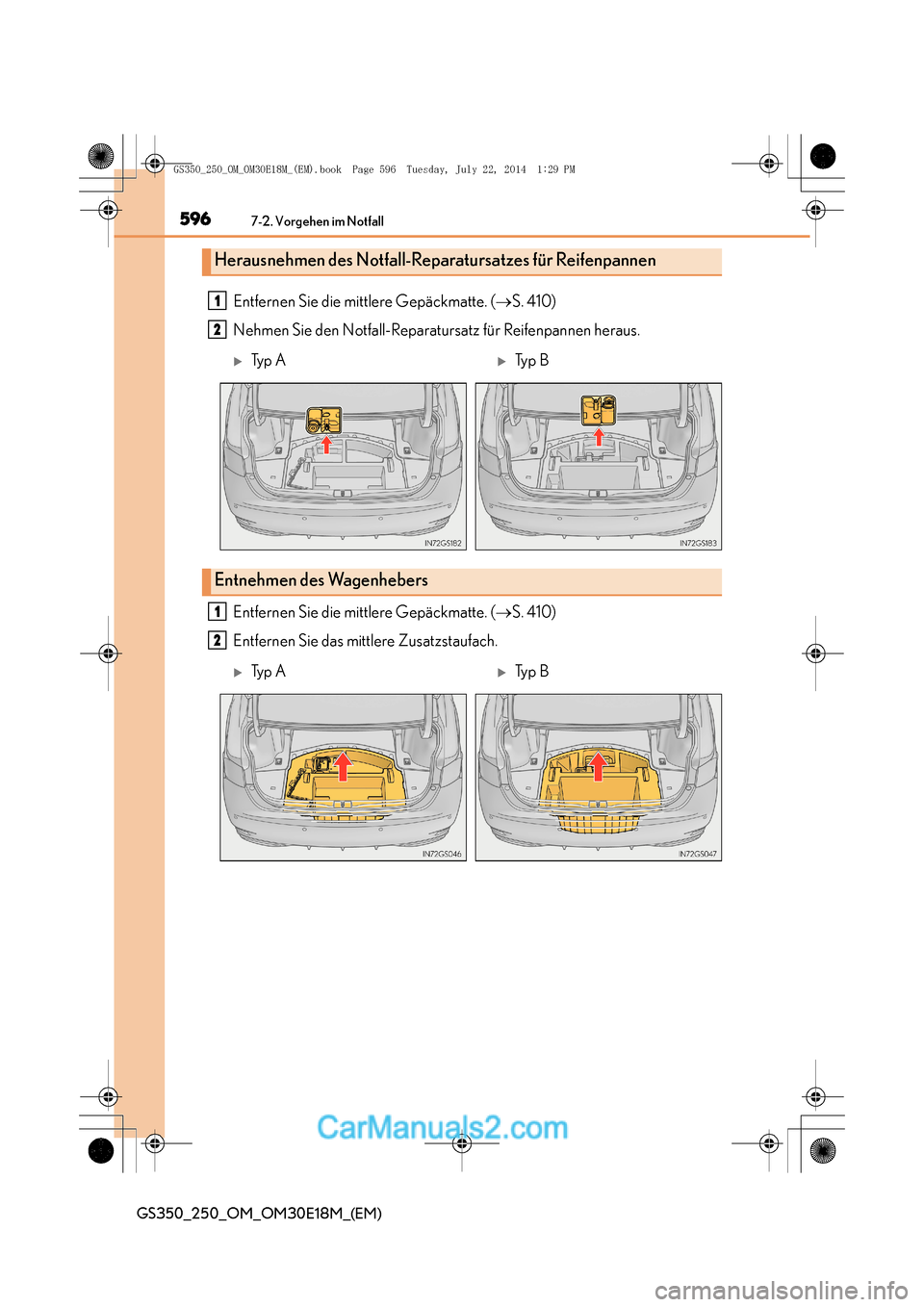

Entfernen Sie die mittlere Gepäckmatte. (→S. 410)
Nehmen Sie den Notfall-Reparatursatz für Reifenpannen heraus.
Entfernen Sie die mittlere Gepäckmatte. ( →S. 410)
Entfernen Sie das mittlere Zusatzstaufach.
Herausnehmen des Notfall-Reparatursatzes für Reifenpannen
1
2
XTy p AXTy p B
Entnehmen des Wagenhebers
1
2
XTy p AXTy p B
GS350_250_OM_OM30E18M_(EM).book Page 596 Tuesday, July 22, 20 14 1:29 PM

5977-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten

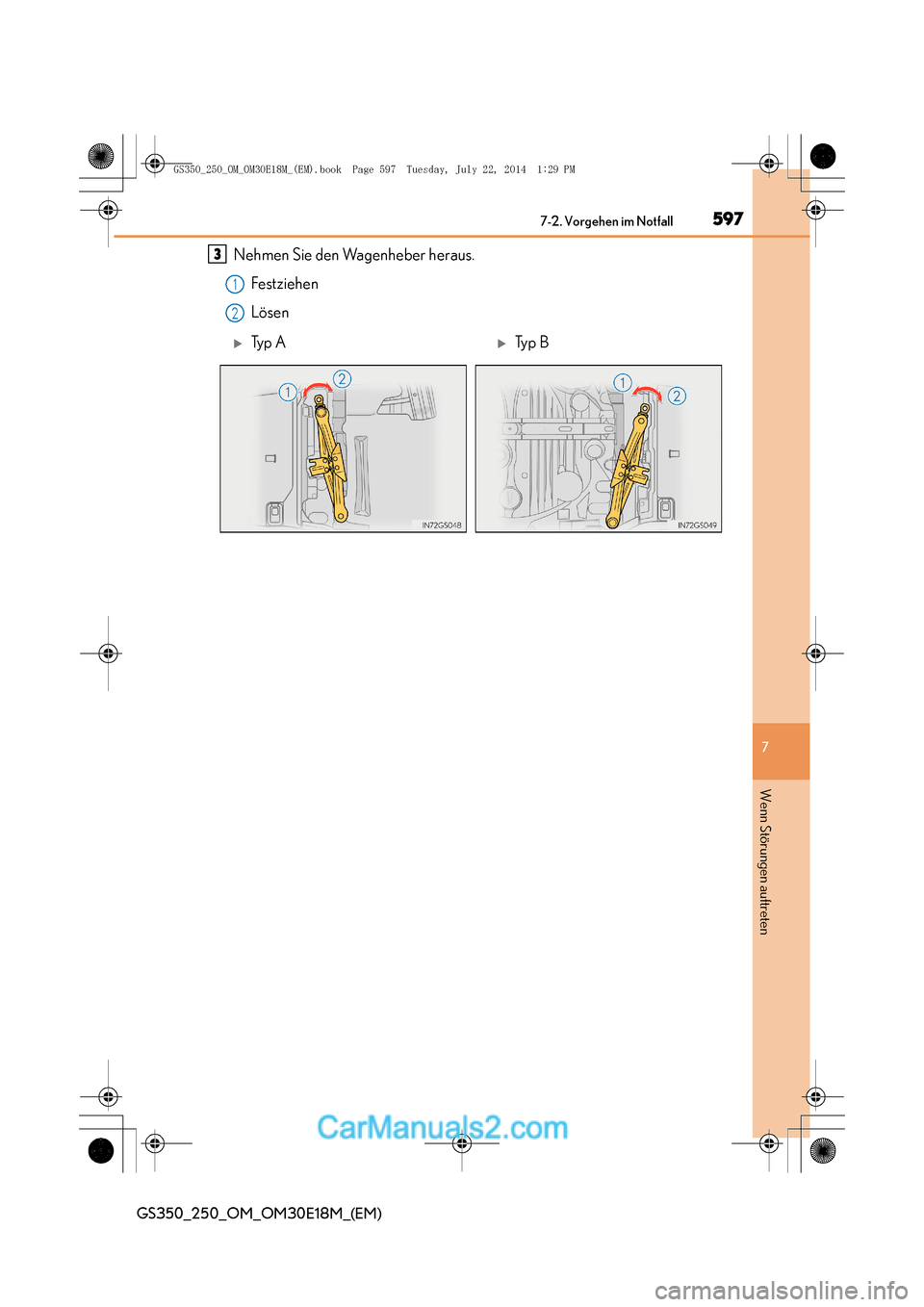

Nehmen Sie den Wagenheber heraus.Festziehen
Lösen3
1
2
XTy p AXTy p B
GS350_250_OM_OM30E18M_(EM).book Page 597 Tuesday, July 22, 20 14 1:29 PM

5987-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)

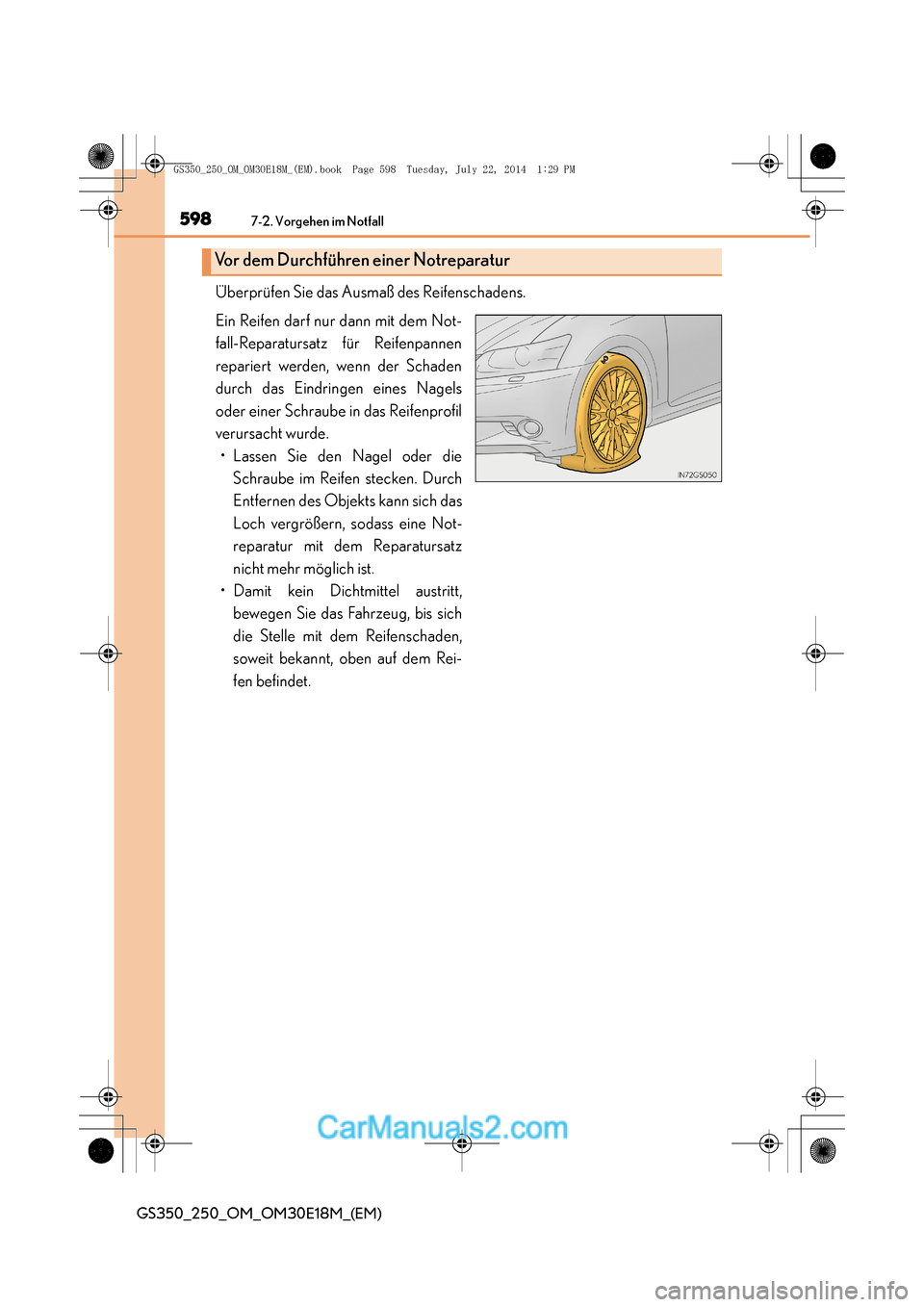

Überprüfen Sie das Ausmaß des Reifenschadens.
Ein Reifen darf nur dann mit dem Not-
fall-Reparatursatz für Reifenpannen
repariert werden, wenn der Schaden
durch das Eindringen eines Nagels
oder einer Schraube in das Reifenprofil
verursacht wurde.• Lassen Sie den Nagel oder die Schraube im Reifen stecken. Durch
Entfernen des Objekts kann sich das
Loch vergrößern, sodass eine Not-
reparatur mit dem Reparatursatz
nicht mehr möglich ist.
• Damit kein Dichtmittel austritt, bewegen Sie das Fahrzeug, bis sich
die Stelle mit dem Reifenschaden,
soweit bekannt, oben auf dem Rei-
fen befindet.
Vor dem Durchführen einer Notreparatur
GS350_250_OM_OM30E18M_(EM).book Page 598 Tuesday, July 22, 20 14 1:29 PM

5997-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten

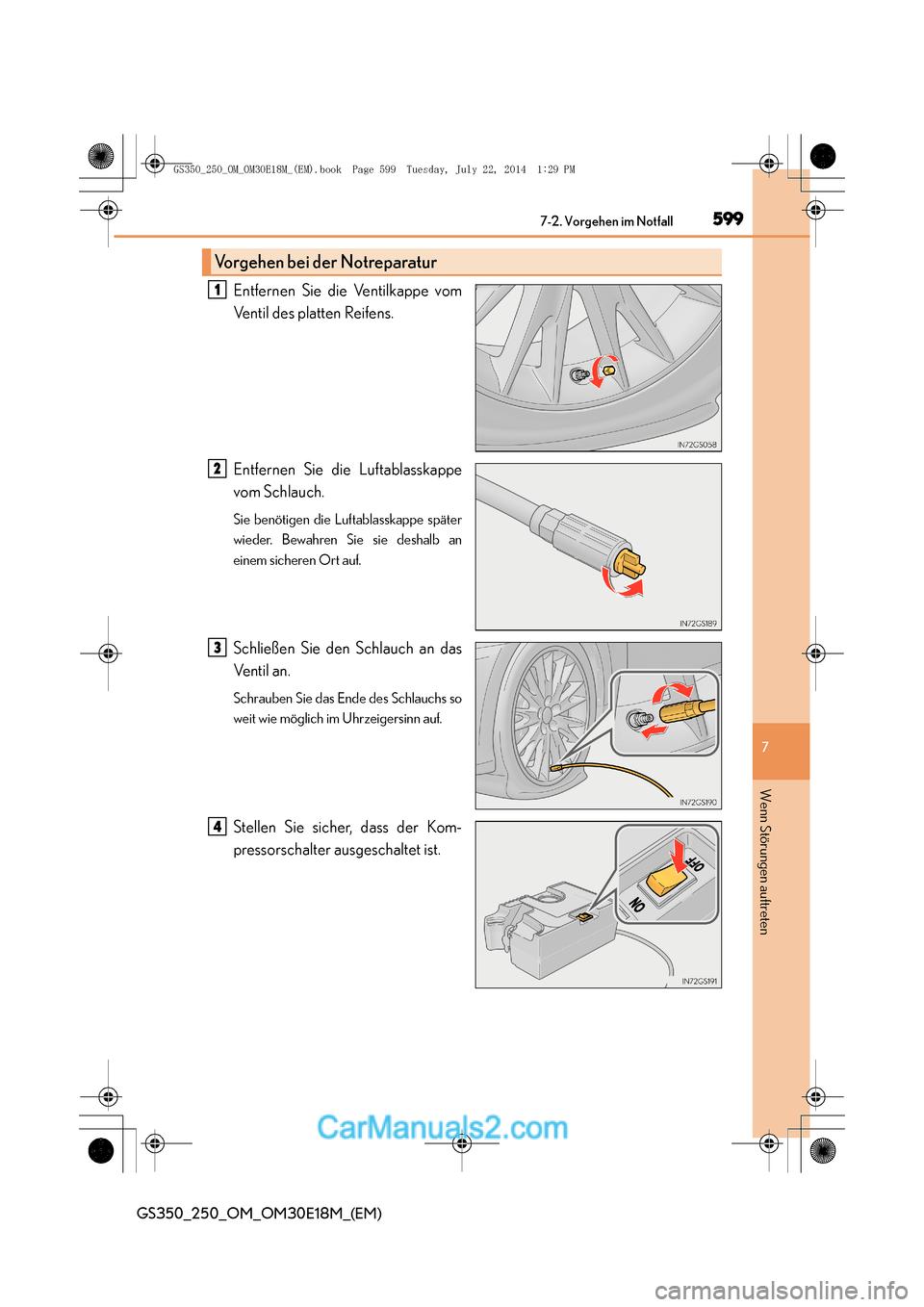

Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie benötigen die Luftablasskappe später
wieder. Bewahren Sie sie deshalb an
einem sicheren Ort auf.
Schließen Sie den Schlauch an das
Ventil an.
Schrauben Sie das Ende des Schlauchs so
weit wie möglich im Uhrzeigersinn auf.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Vorgehen bei der Notreparatur
1
2
3
4
GS350_250_OM_OM30E18M_(EM).book Page 599 Tuesday, July 22, 2014 1:29 PM

6007-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)

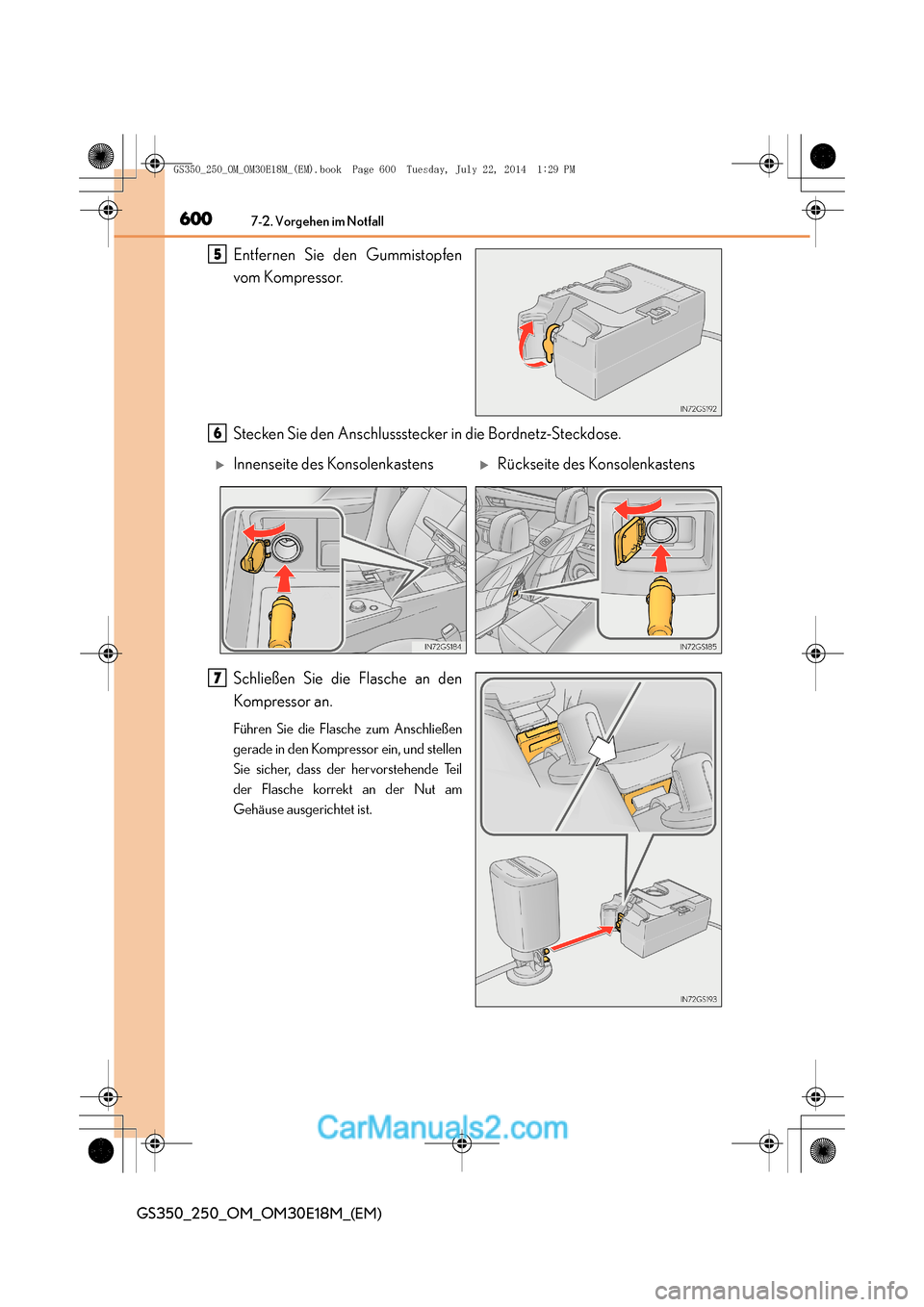

Entfernen Sie den Gummistopfen
vom Kompressor.
Stecken Sie den Anschlussstecker in die Bordnetz-Steckdose.
Schließen Sie die Flasche an den
Kompressor an.
Führen Sie die Flasche zum Anschließen
gerade in den Kompressor ein, und stellen
Sie sicher, dass der hervorstehende Teil
der Flasche korrekt an der Nut am
Gehäuse ausgerichtet ist.
5
6
XInnenseite des KonsolenkastensXRückseite des Konsolenkastens
7
GS350_250_OM_OM30E18M_(EM).book Page 600 Tuesday, July 22, 2014 1:29 PM
