2014 Lexus GS250 Betriebsanleitung (in German)

497 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)

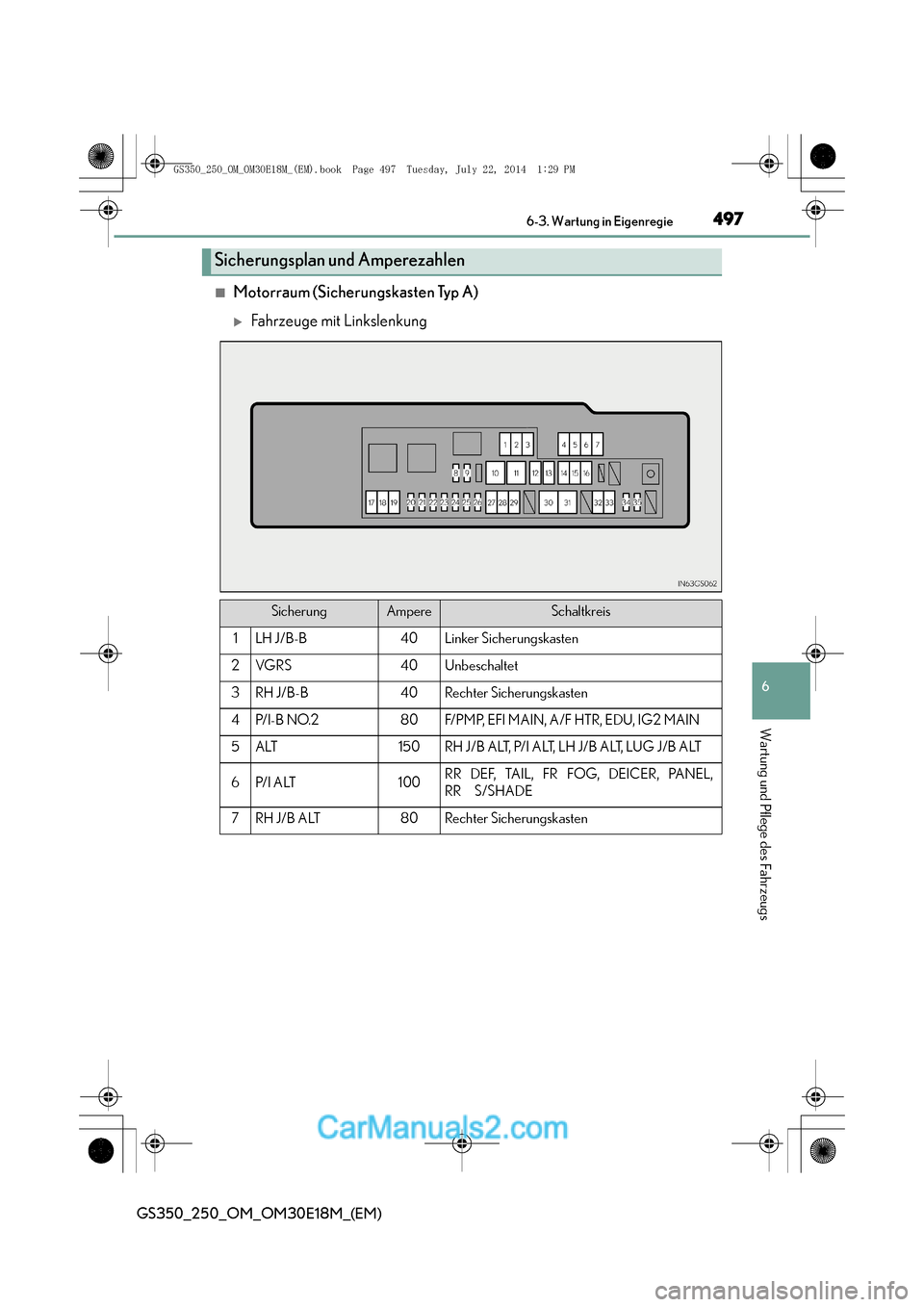

■Motorraum (Sicherungskasten Typ A)
XFahrzeuge mit Linkslenkung
Sicherungsplan und Amperezahlen
SicherungAmpereSchaltkreis
1LH J/B-B40Linker Sicherungskasten
2VGR S40Unbeschaltet
3RH J/B-B40Rechter Sicherungskasten
4P/ I - B N O. 280F/PMP, EFI MAIN, A/F HTR, EDU, IG2 MAIN
5ALT150R H J / B A LT, P/ I A LT, L H J / B A LT, L U G J / B A LT
6P/ I A LT100RR DEF, TAIL, FR FOG, DEICER, PANEL,
RR S/SHADE
7RH J/B ALT80Rechter Sicherungskasten
GS350_250_OM_OM30E18M_(EM).book Page 497 Tuesday, July 22, 2014 1:29 PM

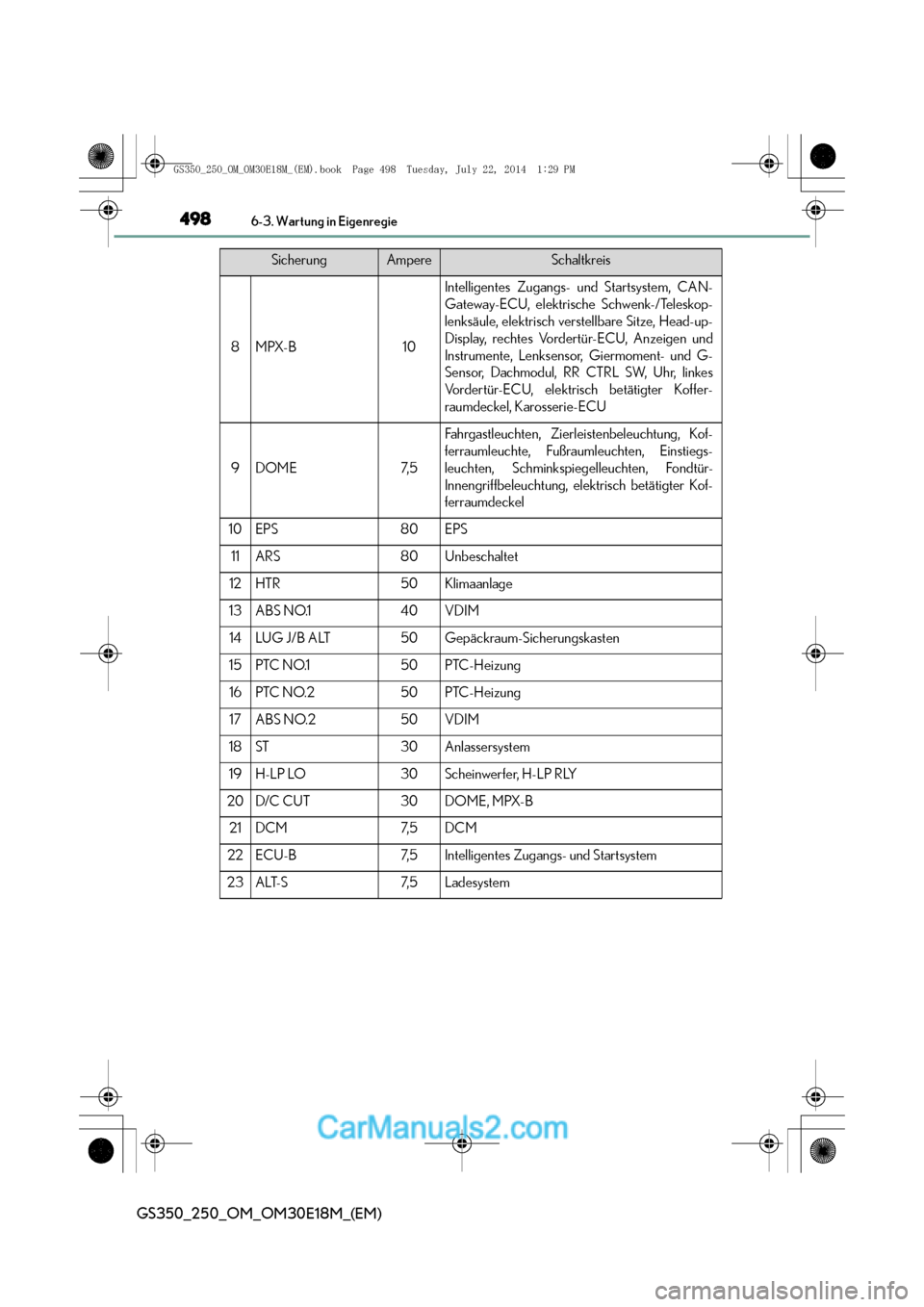

4986-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)
8MPX-B10
Intelligentes Zugangs- und Startsystem, CAN-
Gateway-ECU, elektrische Schwenk-/Teleskop-
lenksäule, elektrisch verstellbare Sitze, Head-up-
Display, rechtes Vordertür-ECU, Anzeigen und
Instrumente, Lenksensor, Giermoment- und G-
Sensor, Dachmodul, RR CTRL SW, Uhr, linkes
Vordertür-ECU, elektrisch betätigter Koffer-
raumdeckel, Karosserie-ECU
9DOME7, 5
Fahrgastleuchten, Zierleistenbeleuchtung, Kof-
ferraumleuchte, Fußraumleuchten, Einstiegs-
leuchten, Schminkspiegelleuchten, Fondtür-
Innengriffbeleuchtung, elektrisch betätigter Kof-
ferraumdeckel
10EPS80EPS
11ARS80Unbeschaltet
12HTR50Klimaanlage
13ABS NO.140VDIM
14LUG J/B ALT50Gepäckraum-Sicherungskasten
15PTC NO.150PTC-Heizung
16PTC NO.250PTC-Heizung
17ABS NO.250VDIM
18ST30Anlassersystem
19H-LP LO30Scheinwerfer, H-LP RLY
20D/C CUT30DOME, MPX-B
21DCM7, 5DCM
22ECU-B7, 5Intelligentes Zugangs- und Startsystem
23ALT-S7, 5Ladesystem
SicherungAmpereSchaltkreis
GS350_250_OM_OM30E18M_(EM).book Page 498 Tuesday, July 22, 2014 1:29 PM

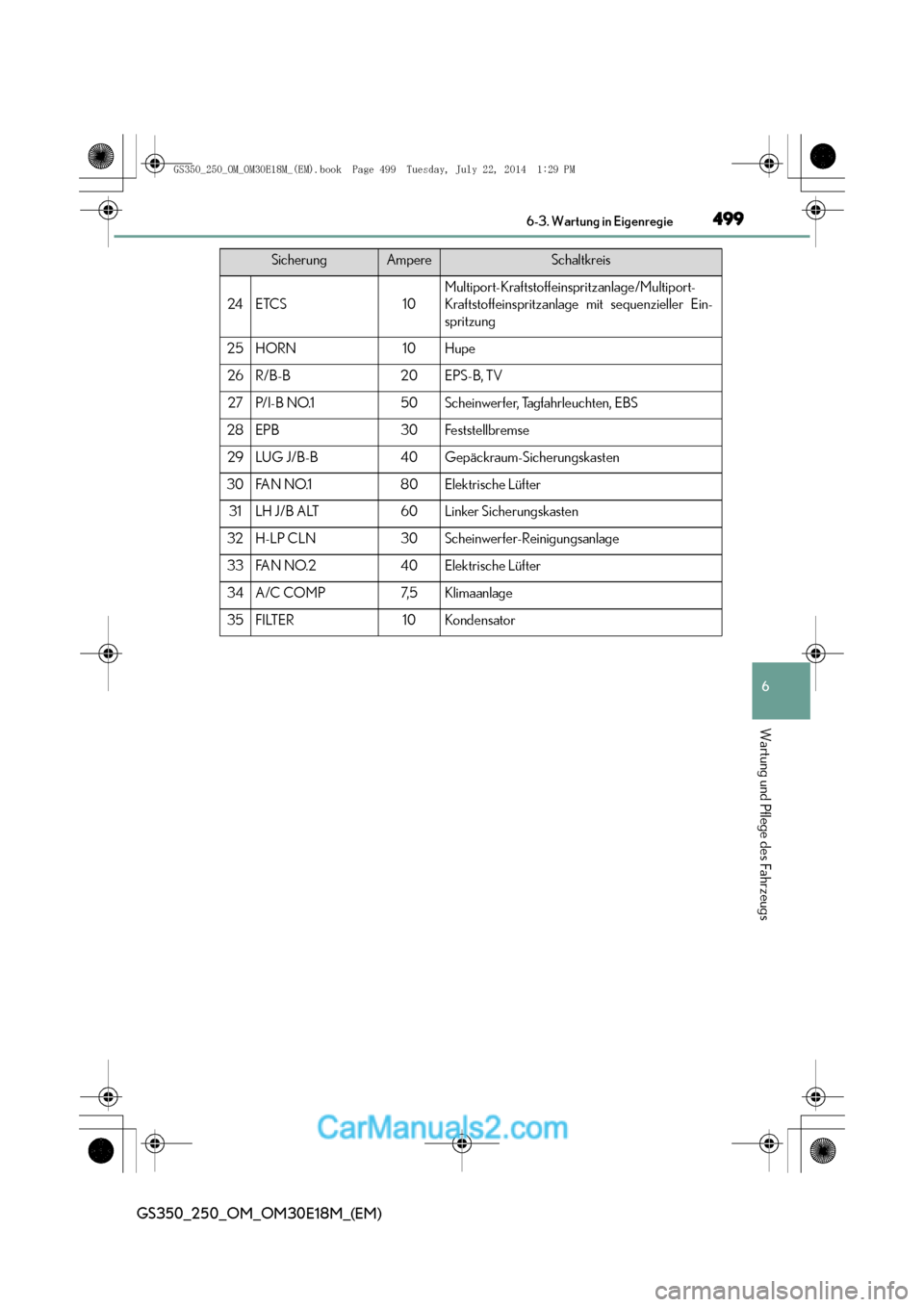

499 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
24ETCS10
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller Ein-
spritzung
25HORN10Hupe
26R/B-B20EPS-B, TV
27P/ I - B N O.150Scheinwerfer, Tagfahrleuchten, EBS
28EPB30Feststellbremse
29LUG J/B-B40Gepäckraum-Sicherungskasten
30FA N N O.180Elektrische Lüfter
31LH J/B ALT60Linker Sicherungskasten
32H-LP CLN30Scheinwerfer-Reinigungsanlage
33FA N N O. 240Elektrische Lüfter
34A/C COMP7, 5Klimaanlage
35FILTER10Kondensator
SicherungAmpereSchaltkreis
GS350_250_OM_OM30E18M_(EM).book Page 499 Tuesday, July 22, 2014 1:29 PM

5006-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

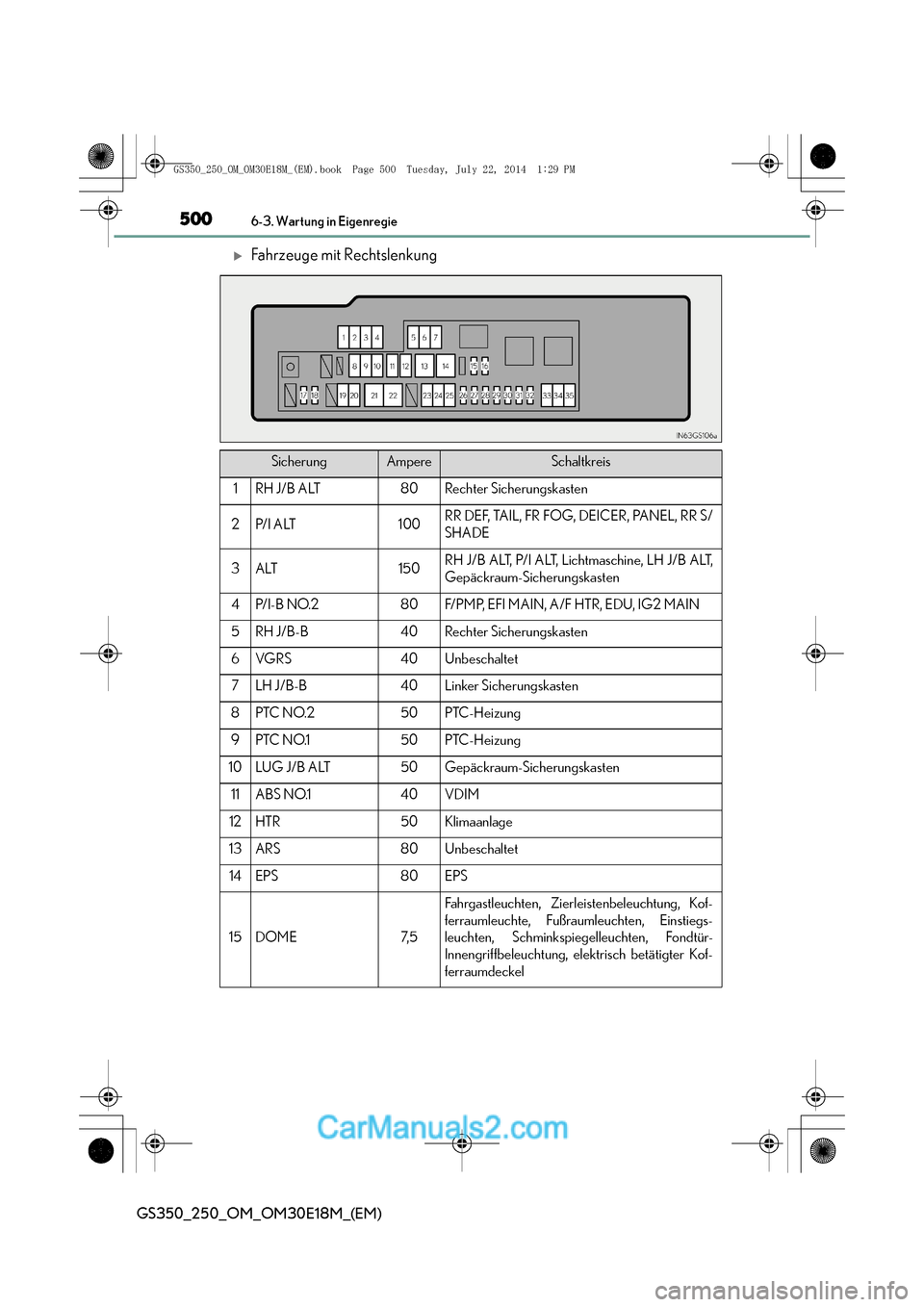

XFahrzeuge mit Rechtslenkung
SicherungAmpereSchaltkreis
1RH J/B ALT80Rechter Sicherungskasten
2P/ I A LT100RR DEF, TAIL, FR FOG, DEICER, PANEL, RR S/
SHADE
3ALT150RH J/B ALT, P/I ALT, Lichtmaschine, LH J/B ALT,
Gepäckraum-Sicherungskasten
4P/ I - B N O. 280F/PMP, EFI MAIN, A/F HTR, EDU, IG2 MAIN
5RH J/B-B40Rechter Sicherungskasten
6VGR S40Unbeschaltet
7LH J/B-B40Linker Sicherungskasten
8PTC NO.250PTC-Heizung
9PTC NO.150PTC-Heizung
10LUG J/B ALT50Gepäckraum-Sicherungskasten
11ABS NO.140VDIM
12HTR50Klimaanlage
13ARS80Unbeschaltet
14EPS80EPS
15DOME7, 5
Fahrgastleuchten, Zierleistenbeleuchtung, Kof-
ferraumleuchte, Fußraumleuchten, Einstiegs-
leuchten, Schminkspiegelleuchten, Fondtür-
Innengriffbeleuchtung, elektrisch betätigter Kof-
ferraumdeckel
GS350_250_OM_OM30E18M_(EM).book Page 500 Tuesday, July 22, 2014 1:29 PM

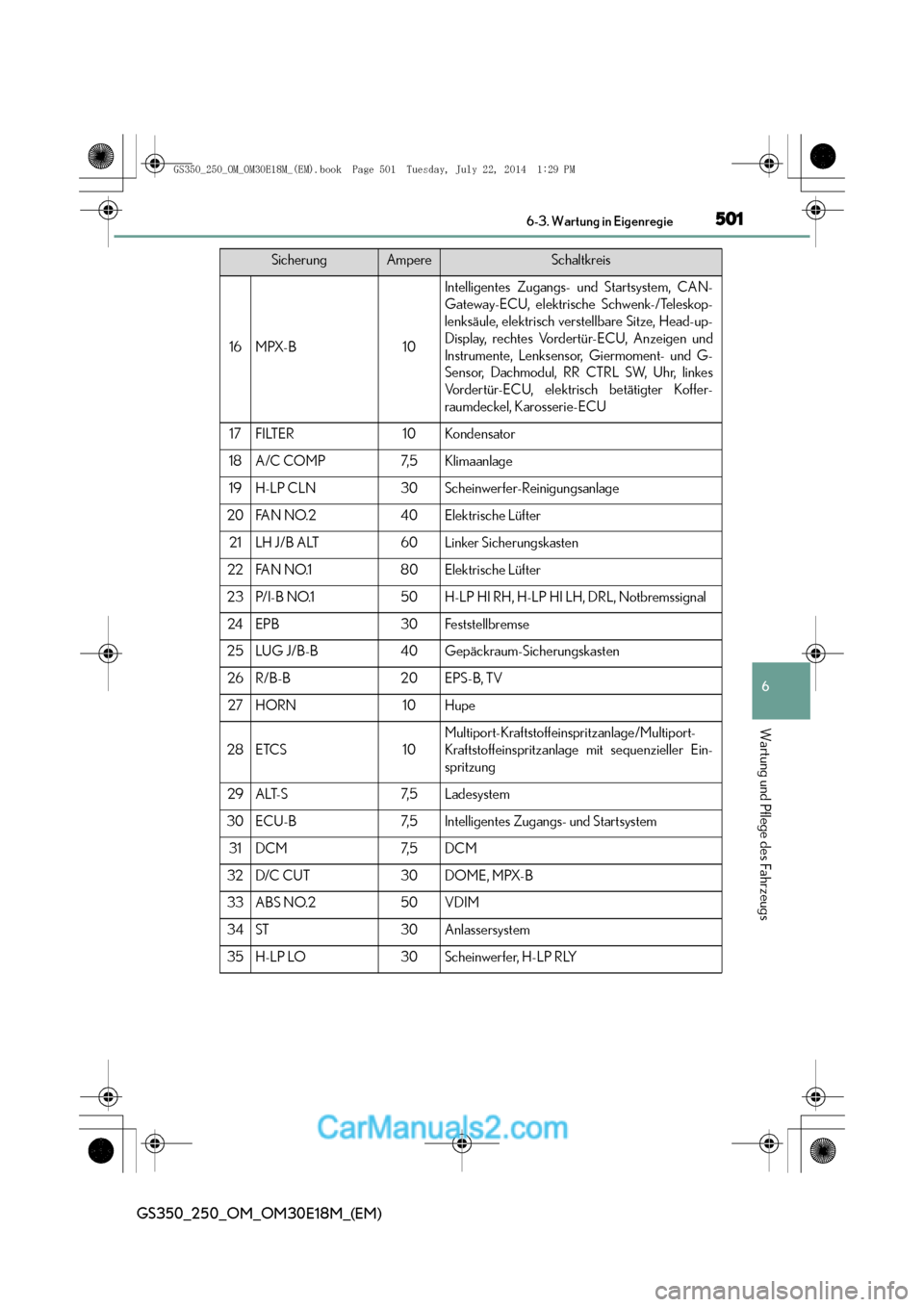

501 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
16MPX-B10
Intelligentes Zugangs- und Startsystem, CAN-
Gateway-ECU, elektrische Schwenk-/Teleskop-
lenksäule, elektrisch verstellbare Sitze, Head-up-
Display, rechtes Vordertür-ECU, Anzeigen und
Instrumente, Lenksensor, Giermoment- und G-
Sensor, Dachmodul, RR CTRL SW, Uhr, linkes
Vordertür-ECU, elektrisch betätigter Koffer-
raumdeckel, Karosserie-ECU
17FILTER10Kondensator
18A/C COMP7, 5Klimaanlage
19H-LP CLN30Scheinwerfer-Reinigungsanlage
20FA N N O. 240Elektrische Lüfter
21LH J/B ALT60Linker Sicherungskasten
22FA N N O.180Elektrische Lüfter
23P/ I - B N O.150H-LP HI RH, H-LP HI LH, DRL, Notbremssignal
24EPB30Feststellbremse
25LUG J/B-B40Gepäckraum-Sicherungskasten
26R/B-B20EPS-B, TV
27HORN10Hupe
28ETCS10
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller Ein-
spritzung
29ALT-S7, 5Ladesystem
30ECU-B7, 5Intelligentes Zugangs- und Startsystem
31DCM7, 5DCM
32D/C CUT30DOME, MPX-B
33ABS NO.250VDIM
34ST30Anlassersystem
35H-LP LO30Scheinwerfer, H-LP RLY
SicherungAmpereSchaltkreis
GS350_250_OM_OM30E18M_(EM).book Page 501 Tuesday, July 22, 2014 1:29 PM

5026-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

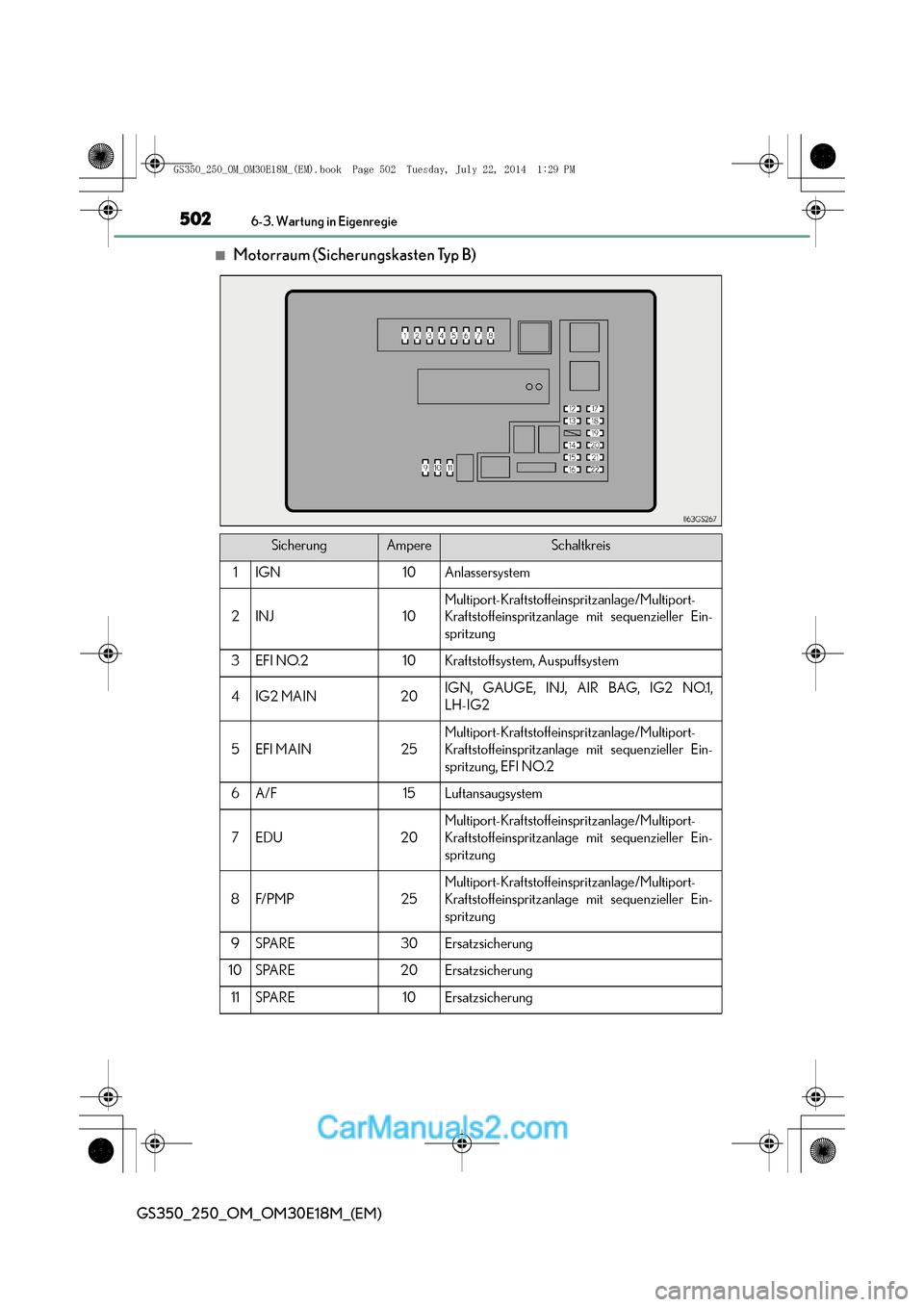

■Motorraum (Sicherungskasten Typ B)
SicherungAmpereSchaltkreis
1IGN10Anlassersystem
2INJ10
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller Ein-
spritzung
3EFI NO.210Kraftstoffsystem, Auspuffsystem
4IG2 MAIN20IGN, GAUGE, INJ, AIR BAG, IG2 NO.1,
LH-IG2
5EFI MAIN25
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller Ein-
spritzung, EFI NO.2
6A/F15Luftansaugsystem
7EDU20
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller Ein-
spritzung
8F/ P M P25
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller Ein-
spritzung
9SPARE30Ersatzsicherung
10SPARE20Ersatzsicherung
11SPARE10Ersatzsicherung
GS350_250_OM_OM30E18M_(EM).book Page 502 Tuesday, July 22, 2014 1:29 PM

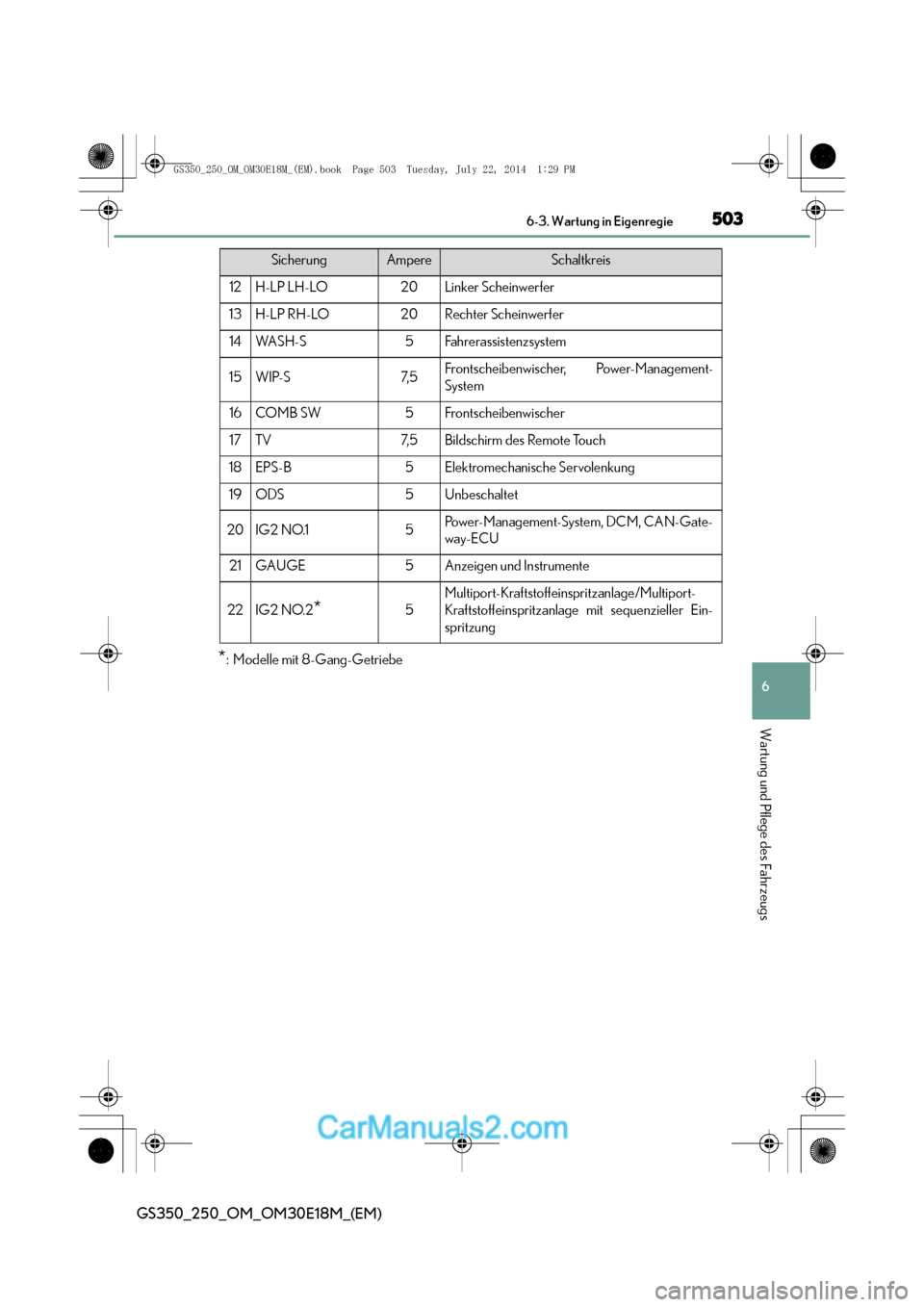

503 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)
*: Modelle mit 8-Gang-Getriebe
12H-LP LH-LO20Linker Scheinwerfer
13H-LP RH-LO20Rechter Scheinwerfer
14WA S H - S5Fahrerassistenzsystem
15WIP-S7, 5Frontscheibenwischer, Power-Management-
System
16COMB SW5Frontscheibenwischer
17TV7, 5Bildschirm des Remote Touch
18EPS-B5Elektromechanische Servolenkung
19ODS5Unbeschaltet
20IG2 NO.15Power-Management-System, DCM, CAN-Gate-
way-ECU
21GAUGE5Anzeigen und Instrumente
22IG2 NO.2*5
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller Ein-
spritzung
SicherungAmpereSchaltkreis
GS350_250_OM_OM30E18M_(EM).book Page 503 Tuesday, July 22, 2014 1:29 PM

5046-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

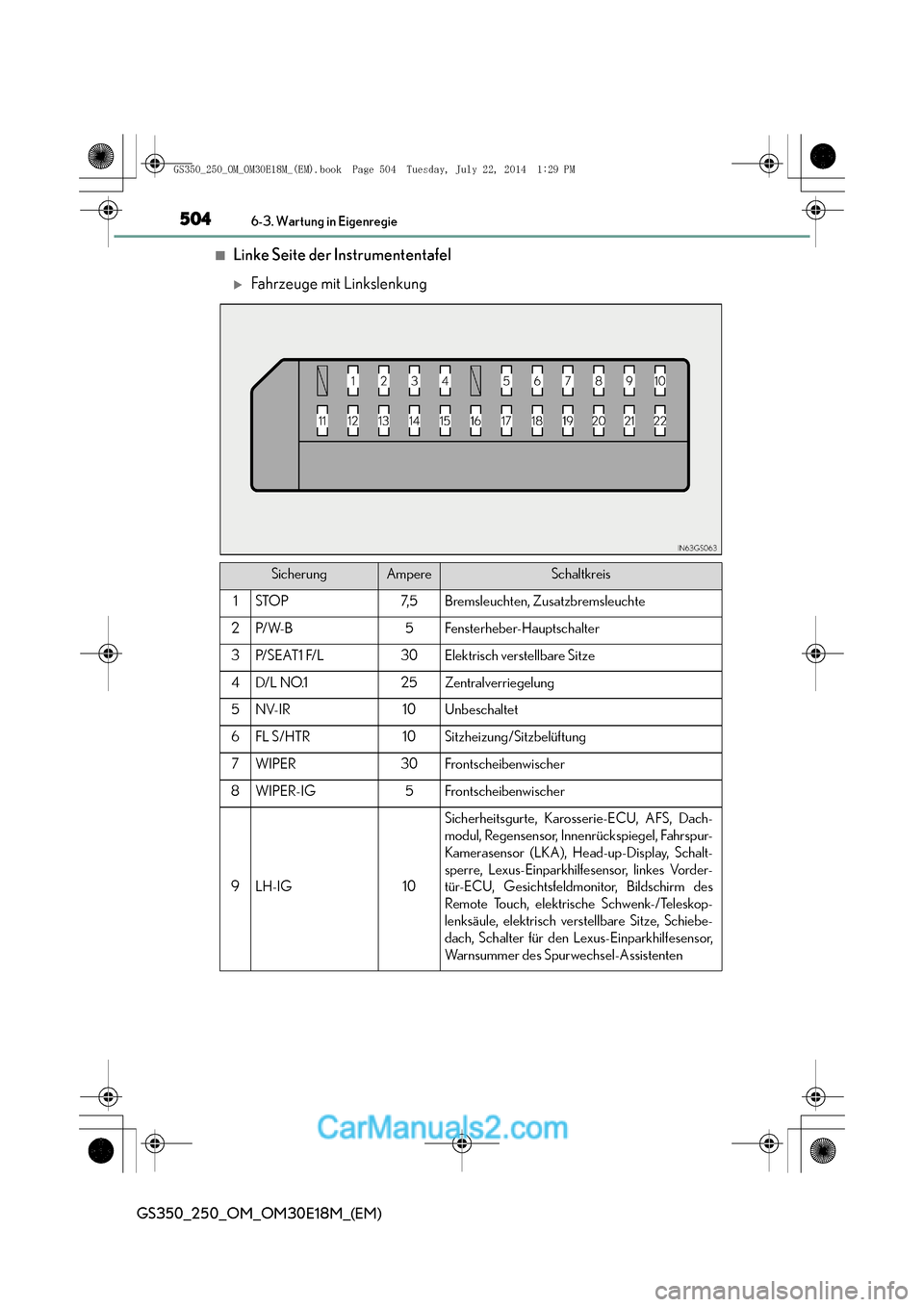

■Linke Seite der Instrumententafel
XFahrzeuge mit Linkslenkung
SicherungAmpereSchaltkreis
1STOP7, 5Bremsleuchten, Zusatzbremsleuchte
2P/ W- B5Fensterheber-Hauptschalter
3P/ S E AT 1 F/ L30Elektrisch verstellbare Sitze
4D/ L NO.125Zentralverriegelung
5NV-IR10Unbeschaltet
6FL S/HTR10Sitzheizung/Sitzbelüftung
7WIPER30Frontscheibenwischer
8WIPER-IG5Frontscheibenwischer
9LH-IG10
Sicherheitsgurte, Karosserie-ECU, AFS, Dach-
modul, Regensensor, Innenrückspiegel, Fahrspur-
Kamerasensor (LKA), Head-up-Display, Schalt-
sperre, Lexus-Einparkhilfesensor, linkes Vorder-
tür-ECU, Gesichtsfeldmonitor, Bildschirm des
Remote Touch, elektrische Schwenk-/Teleskop-
lenksäule, elektrisch verstellbare Sitze, Schiebe-
dach, Schalter für den Lexus-Einparkhilfesensor,
Warnsummer des Spurwechsel-Assistenten
