2014 Lexus GS250 Betriebsanleitung (in German)

972. Instrumententafel
2
Instrumententafel
GS350_250_OM_OM30E18M_(EM)
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der ver-
schiedenen Fahrzeugsysteme.

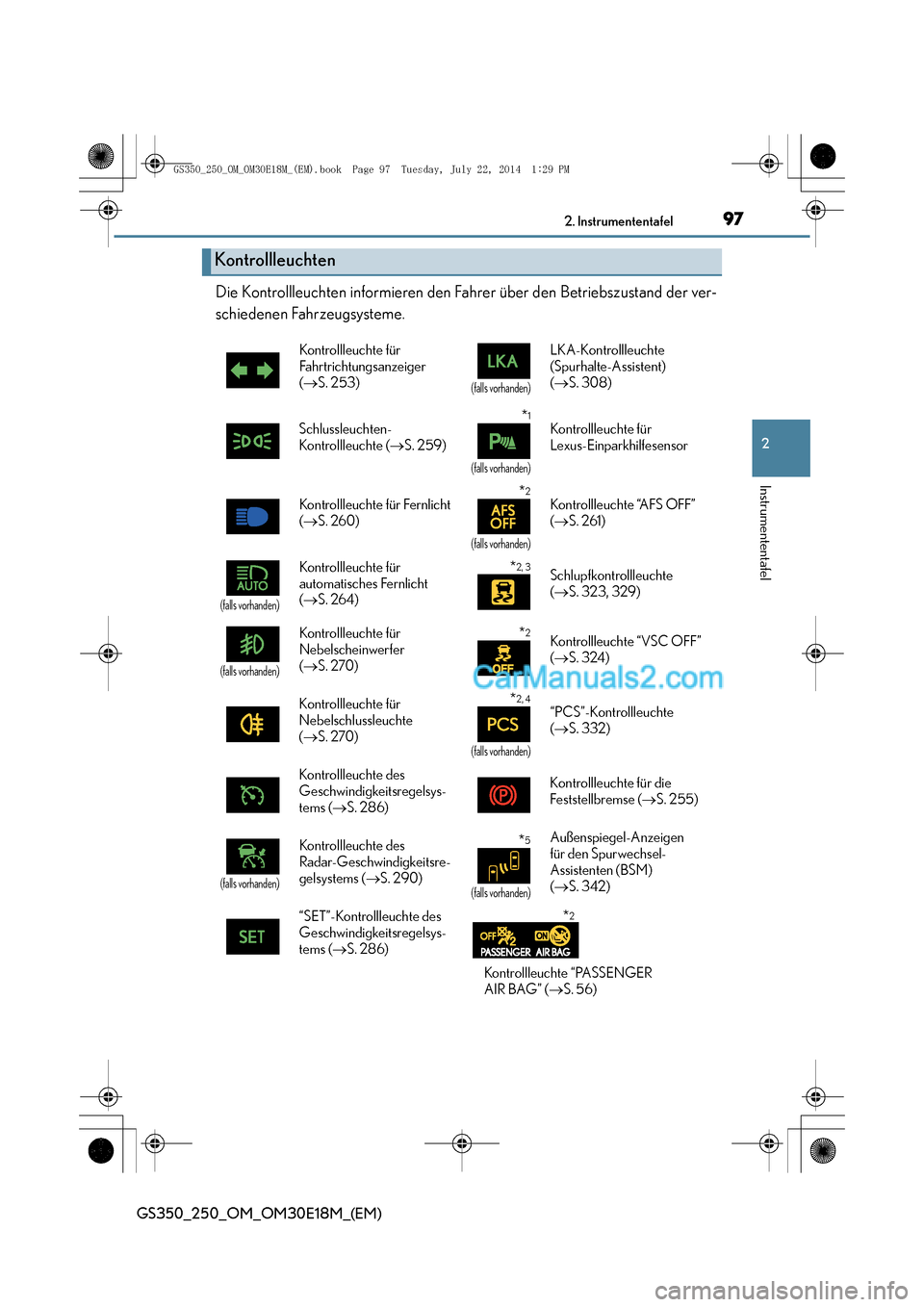

Kontrollleuchten
Kontrollleuchte für
Fahrtrichtungsanzeiger
(→ S. 253)
(falls vorhanden)
LKA-Kontrollleuchte
(Spurhalte-Assistent)
(→ S. 308)
Schlussleuchten-
Kontrollleuchte ( →S. 259)
*1
(falls vorhanden)
Kontrollleuchte für
Lexus-Einparkhilfesensor
Kontrollleuchte für Fernlicht
( → S. 260)
*2
(falls vorhanden)
Kontrollleuchte “AFS OFF”
(→ S. 261)
(falls vorhanden)
Kontrollleuchte für
automatisches Fernlicht
(→ S. 264)*2, 3Schlupfkontrollleuchte
(→ S. 323, 329)
(falls vorhanden)
Kontrollleuchte für
Nebelscheinwerfer
(→ S. 270)*2Kontrollleuchte “VSC OFF”
(→ S. 324)
Kontrollleuchte für
Nebelschlussleuchte
( → S. 270)
*2, 4
(falls vorhanden)
“PCS”-Kontrollleuchte
(→ S. 332)
Kontrollleuchte des
Geschwindigkeitsregelsys-
tems ( →S. 286) Kontrollleuchte für die
Feststellbremse (
→S. 255)
(falls vorhanden)
Kontrollleuchte des
Radar-Geschwindigkeitsre-
gelsystems ( →S. 290)*5
(falls vorhanden)
Außenspiegel-Anzeigen
für den Spurwechsel-
Assistenten (BSM)
(→ S. 342)
“SET”-Kontrollleuchte des
Geschwindigkeitsregelsys-
tems ( →S. 286)
*2
Kontrollleuchte “PASSENGER
AIR BAG” ( →S. 56)
GS350_250_OM_OM30E18M_(EM).book Page 97 Tuesday, July 22, 201 4 1:29 PM

982. Instrumententafel
GS350_250_OM_OM30E18M_(EM)

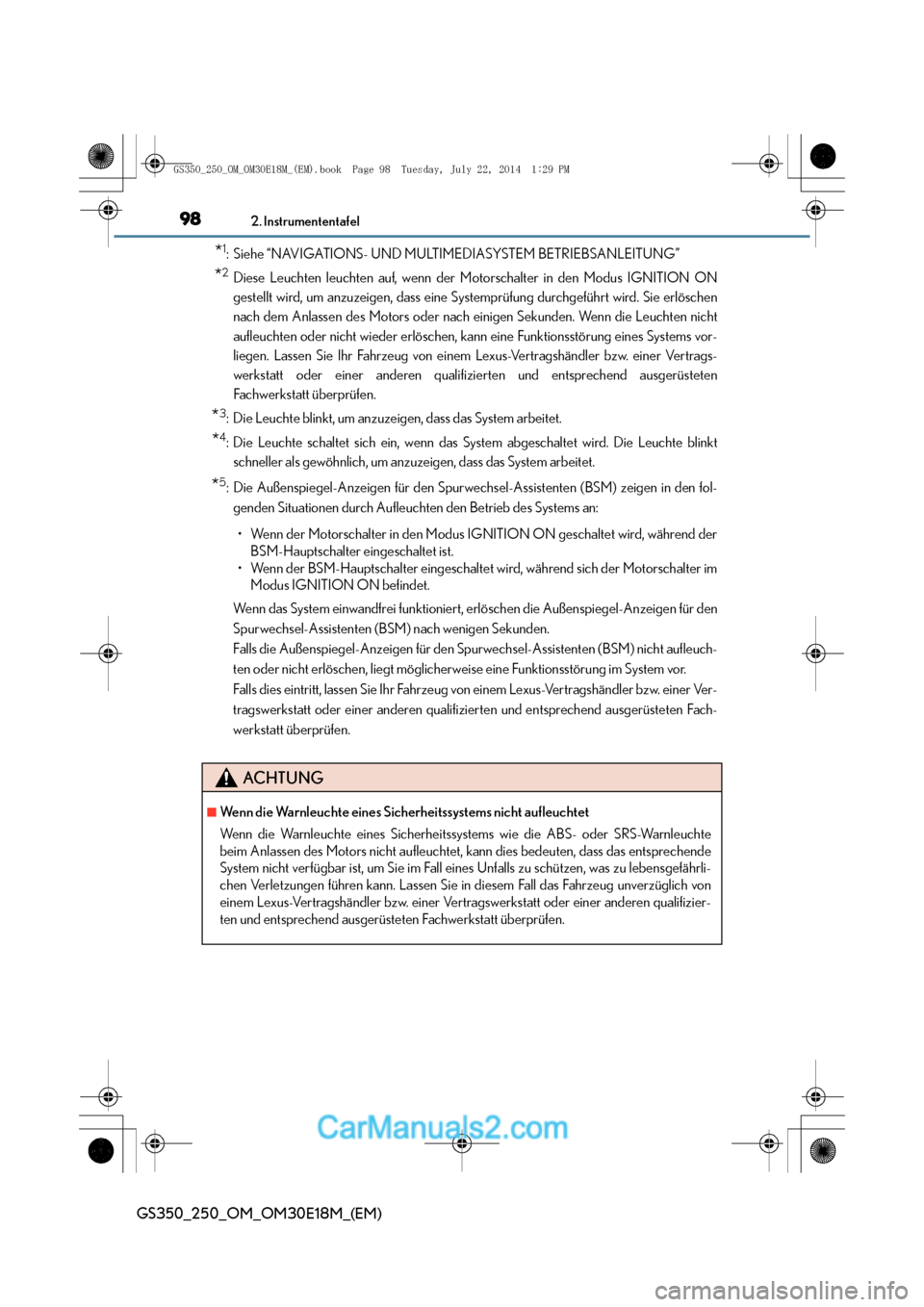

*1: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”
*2Diese Leuchten leuchten auf, wenn der Motorschalter in den Modus IGNITION ON
gestellt wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Anlassen des Motors oder nach einigen Sekunden. Wenn die Leuchten nicht
aufleuchten oder nicht wieder erlöschen, kann eine Funktionsstörung eines Systems vor-
liegen. Lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
*3: Die Leuchte blinkt, um anzuzeigen, dass das System arbeitet.
*4: Die Leuchte schaltet sich ein, wenn das System abgeschaltet wird. Die Leuchte blinkt schneller als gewöhnlich, um anzuzeigen, dass das System arbeitet.
*5: Die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) zeigen in den fol-
genden Situationen durch Aufleuchten den Betrieb des Systems an:
• Wenn der Motorschalter in den Modus IGNITION ON geschaltet wird, während der BSM-Hauptschalter eingeschaltet ist.
• Wenn der BSM-Hauptschalter eingeschaltet wird, während sich der Motorschalter im Modus IGNITION ON befindet.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Anzeigen für den
Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen für den Spur wechsel-Assistenten (BSM) nicht aufleuch-
ten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung im System vor.
Falls dies eintritt, lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
ACHTUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssyst ems wie die ABS- oder SRS-Warnleuchte
beim Anlassen des Motors nicht aufleuchtet, kann dies bedeuten, dass das entsprechende
System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu lebensgefährli-
chen Verletzungen führen kann. Lassen Sie in diesem Fall das Fahrzeug unverzüglich von
einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
GS350_250_OM_OM30E18M_(EM).book Page 98 Tuesday, July 22, 201 4 1:29 PM

99
2
2. Instrumententafel
Instrumententafel
GS350_250_OM_OM30E18M_(EM)

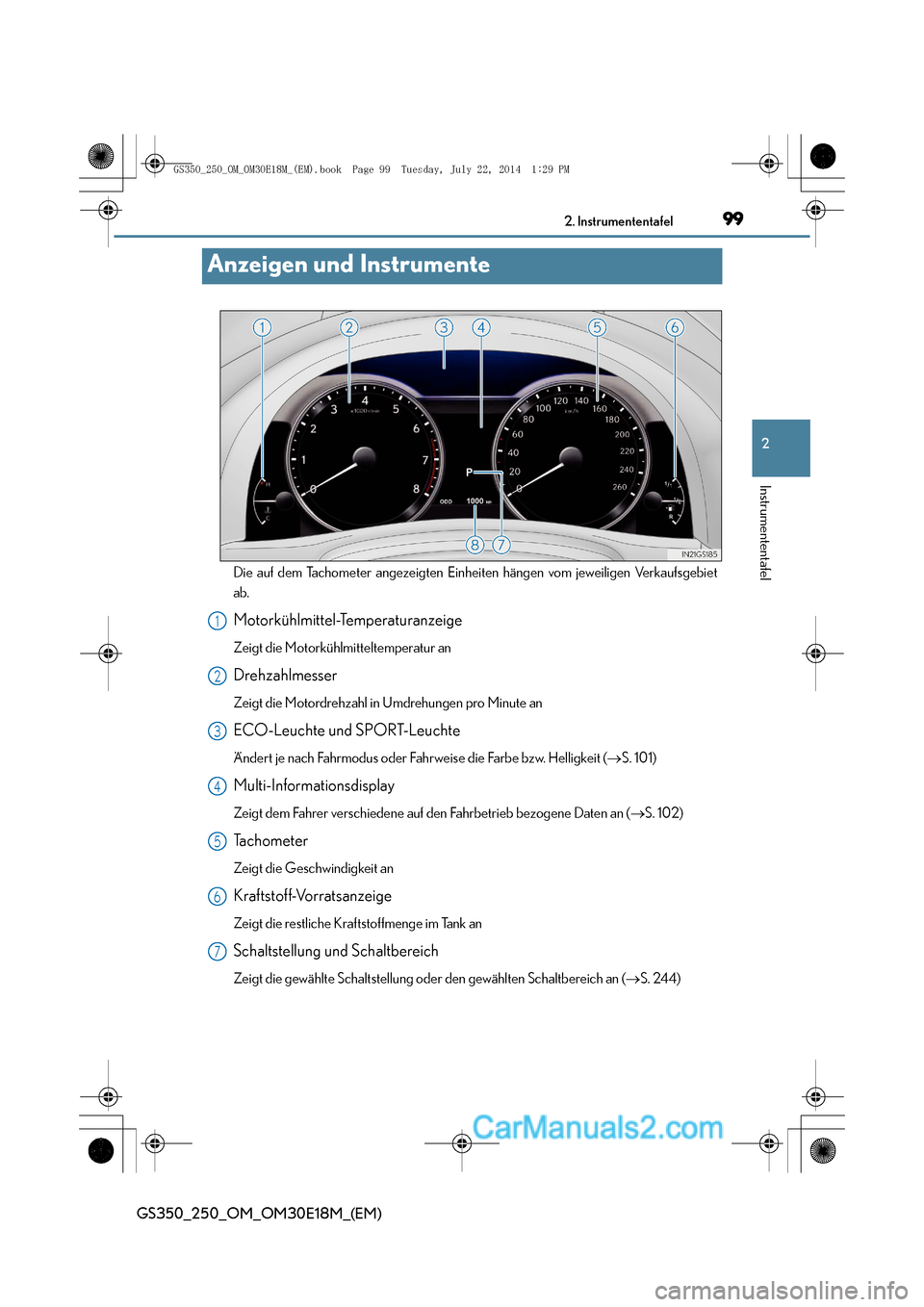

Anzeigen und Instrumente
Die auf dem Tachometer angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet
ab.
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
ECO-Leuchte und SPORT-Leuchte
Ändert je nach Fahrmodus oder Fahrweise die Farbe bzw. Helligkeit (
→S. 101)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an ( →S. 102)
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoff-Vorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Schaltstellung und Schaltbereich
Zeigt die gewählte Schaltstellung oder den gewählten Schaltbereich an ( →S. 244)
1
2
3
4
5
6
7
GS350_250_OM_OM30E18M_(EM).book Page 99 Tuesday, July 22, 201 4 1:29 PM

1002. Instrumententafel
GS350_250_OM_OM30E18M_(EM)

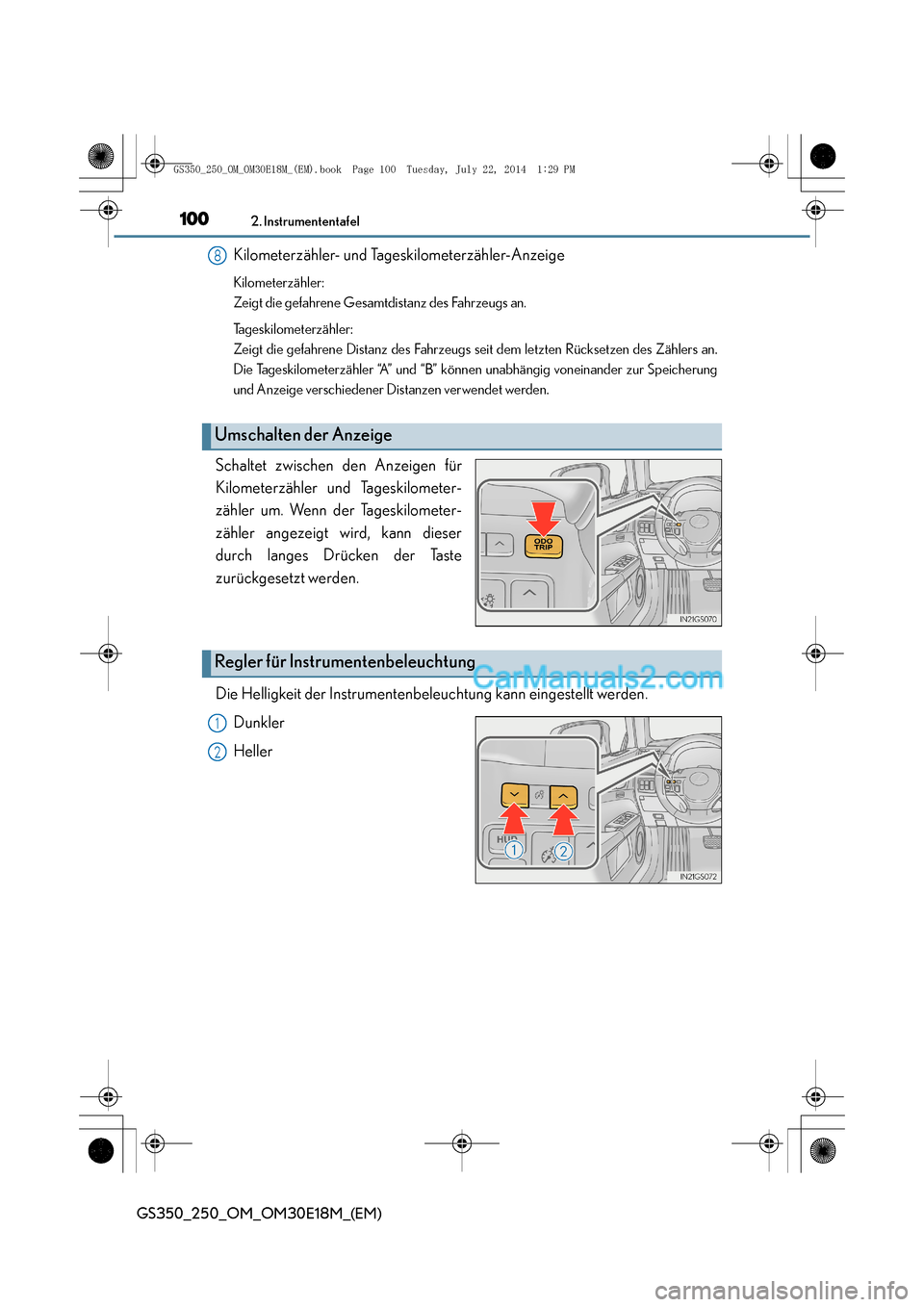

Kilometerzähler- und Tageskilometerzähler-Anzeige
Kilometerzähler:
Zeigt die gefahrene Gesamtdistanz des Fahrzeugs an.
Tageskilometerzähler:
Zeigt die gefahrene Distanz des Fahrzeugs seit dem letzten Rücksetzen des Zählers an.
Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Speicherung
und Anzeige verschiedener Distanzen verwendet werden.
Schaltet zwischen den Anzeigen für
Kilometerzähler und Tageskilometer-
zähler um. Wenn der Tageskilometer-
zähler angezeigt wird, kann dieser
durch langes Drücken der Taste
zurückgesetzt werden.
Die Helligkeit der Instrumentenbeleuchtung kann eingestellt werden.Dunkler
Heller
Umschalten der Anzeige
8
Regler für Instrumentenbeleuchtung
1
2
GS350_250_OM_OM30E18M_(EM).book Page 100 Tuesday, July 22, 20 14 1:29 PM

1012. Instrumententafel
2
Instrumententafel
GS350_250_OM_OM30E18M_(EM)

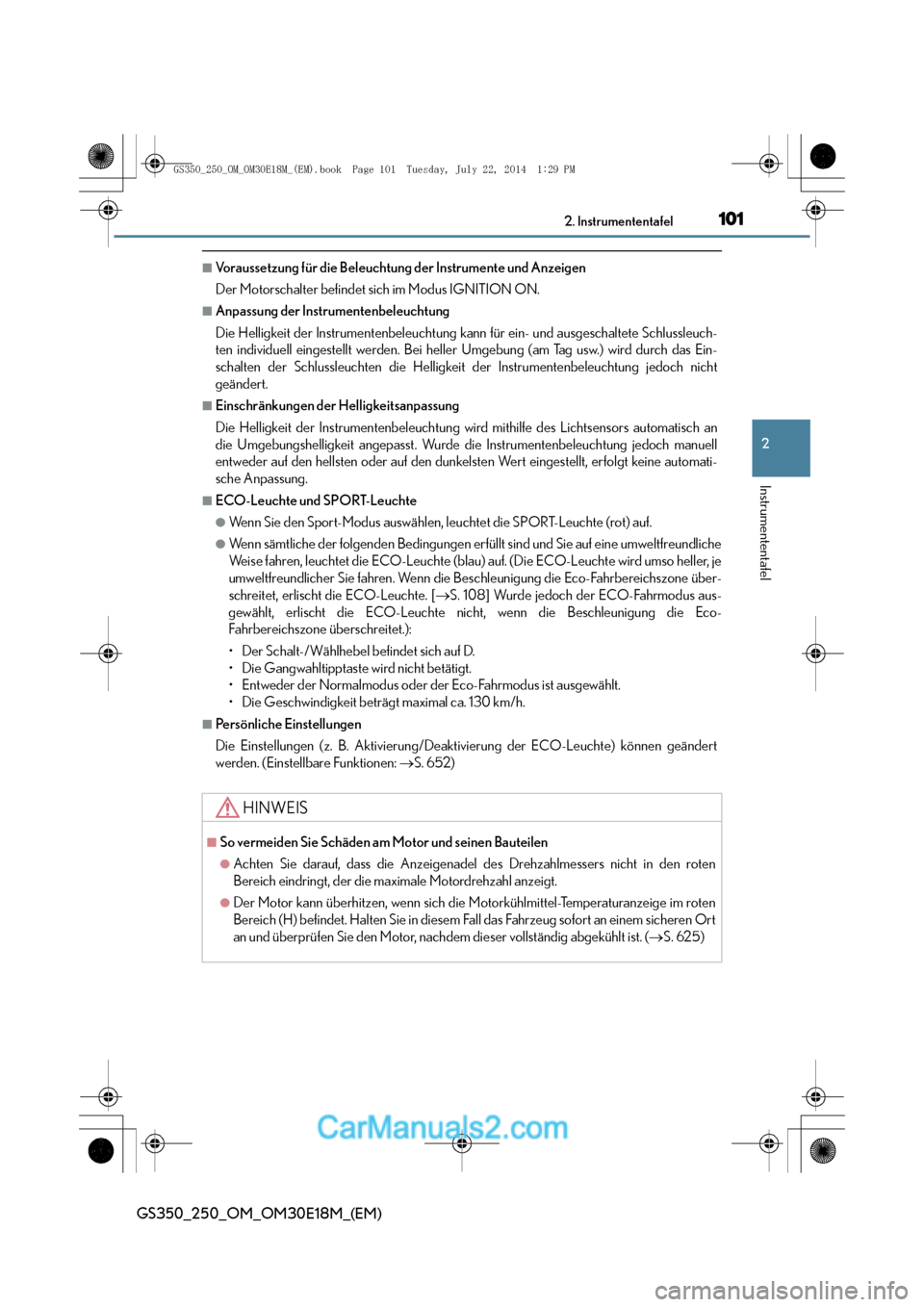

■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Motorschalter befindet sich im Modus IGNITION ON.
■Anpassung der Instrumentenbeleuchtung
Die Helligkeit der Instrumentenbeleuchtung kann für ein- und ausgeschaltete Schlussleuch-
ten individuell eingestellt werden. Bei heller Umgebung (am Tag usw.) wird durch das Ein-
schalten der Schlussleuchten die Helligkeit der Instrumentenbeleuchtung jedoch nicht
geändert.
■Einschränkungen der Helligkeitsanpassung
Die Helligkeit der Instrumentenbeleuchtung wi rd mithilfe des Lichtsensors automatisch an
die Umgebungshelligkeit angepasst. Wurde die Instrumentenbeleuchtung jedoch manuell
entweder auf den hellsten oder auf den dunkelsten Wert eingestellt, erfolgt keine automati-
sche Anpassung.
■ECO-Leuchte und SPORT-Leuchte
●Wenn Sie den Sport-Modus auswählen, leuchtet die SPORT-Leuchte (rot) auf.
●Wenn sämtliche der folgenden Bedingungen erfüllt sind und Sie auf eine umweltfreundliche
Weise fahren, leuchtet die ECO-Leuchte (blau) auf. (Die ECO-Leuchte wird umso heller, je
umweltfreundlicher Sie fahren. Wenn die Besc hleunigung die Eco-Fahrbereichszone über-
schreitet, erlischt die ECO-Leuchte. [ →S. 108] Wurde jedoch der ECO-Fahrmodus aus-
gewählt, erlischt die ECO-Leuchte nicht, wenn die Beschleunigung die Eco-
Fahrbereichszone überschreitet.):
• Der Schalt-/Wählhebel befindet sich auf D.
• Die Gangwahltipptaste wird nicht betätigt.
• Entweder der Normalmodus oder der Eco-Fahrmodus ist ausgewählt.
• Die Geschwindigkeit beträgt maximal ca. 130 km/h.
■Persönliche Einstellungen
Die Einstellungen (z. B. Aktivierung/Deaktivierung der ECO-Leuchte) können geändert
werden. (Einstellbare Funktionen: →S. 652)
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
●Achten Sie darauf, dass die Anzeigenadel des Drehzahlmessers nicht in den roten
Bereich eindringt, der die maximale Motordrehzahl anzeigt.
●Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im roten
Bereich (H) befindet. Halten Sie in diesem Fa ll das Fahrzeug sofort an einem sicheren Ort
an und überprüfen Sie den Motor, nachdem dieser vollständig abgekühlt ist. ( →S. 625)
GS350_250_OM_OM30E18M_(EM).book Page 101 Tuesday, July 22, 20 14 1:29 PM

1022. Instrumententafel
GS350_250_OM_OM30E18M_(EM)

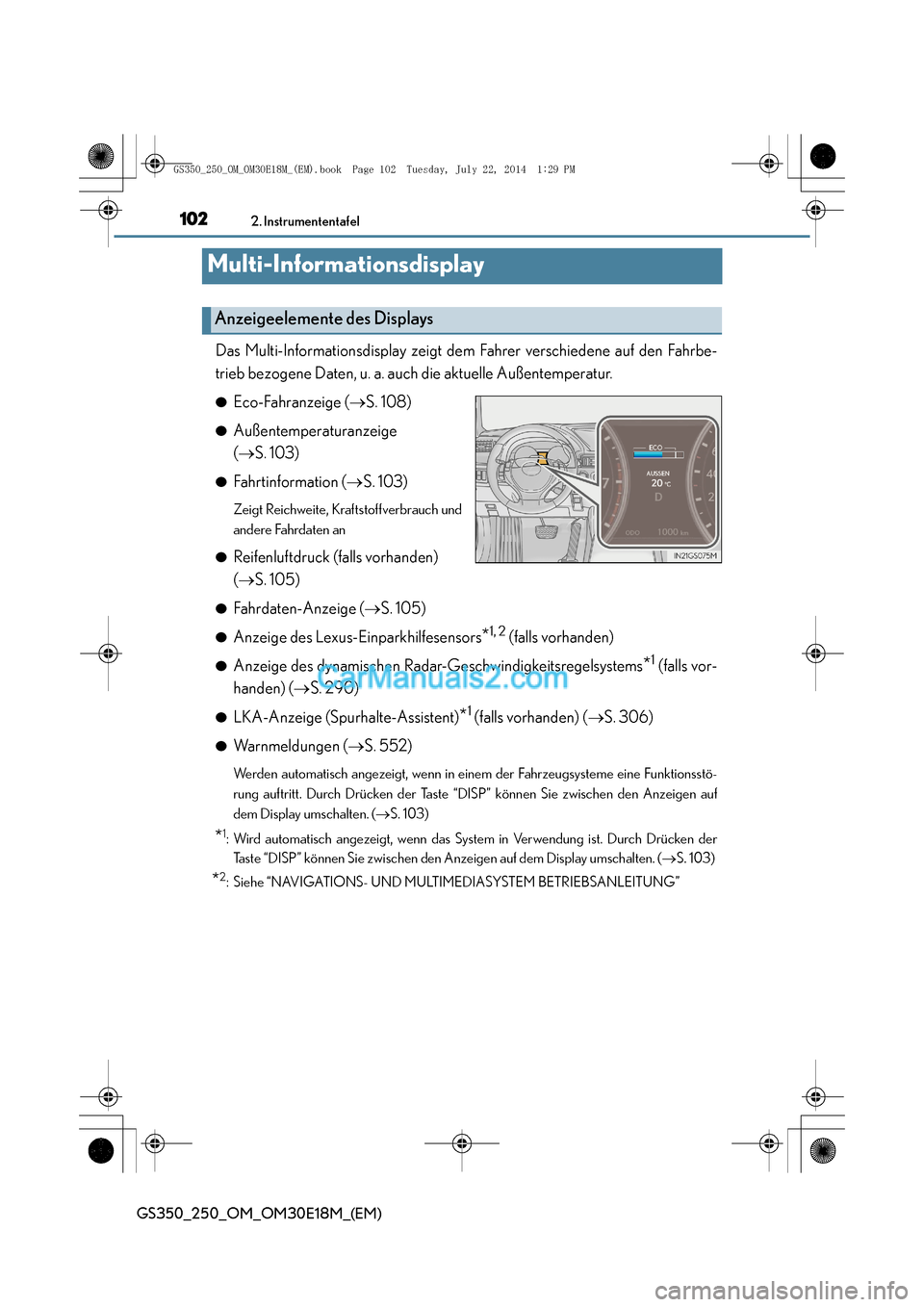

Multi-Informationsdisplay
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene auf den Fahrbe-
trieb bezogene Daten, u. a. auch die aktuelle Außentemperatur.
●Eco-Fahranzeige (→S. 108)
●Außentemperaturanzeige
(→ S. 103)
●Fahrtinformation ( →S. 103)
Zeigt Reichweite, Kraftstoffverbrauch und
andere Fahrdaten an
●
Reifenluftdruck (falls vorhanden)
( → S. 105)
●Fahrdaten-Anzeige ( →S. 105)
●Anzeige des Lexus-Einparkhilfesensors*1, 2 (falls vorhanden)
●Anzeige des dynamischen Radar-Geschwindigkeitsregelsystems*1 (falls vor-
handen) ( →S. 290)
●LKA-Anzeige (Spurhalte-Assistent)*1 (falls vorhanden) ( →S. 306)
●Wa r n m e l d u n g e n ( →S. 552)
Werden automatisch angezeigt, wenn in einem der Fahrzeugsysteme eine Funktionsstö-
rung auftritt. Durch Drücken der Taste “DISP” können Sie zwischen den Anzeigen auf
dem Display umschalten. ( →S. 103)
*1: Wird automatisch angezeigt, wenn das System in Verwendung ist. Durch Drücken der
Taste “DISP” können Sie zwischen den Anzeigen auf dem Display umschalten. ( →S. 103)
*2: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”
Anzeigeelemente des Displays
GS350_250_OM_OM30E18M_(EM).book Page 102 Tuesday, July 22, 20 14 1:29 PM

1032. Instrumententafel
2
Instrumententafel
GS350_250_OM_OM30E18M_(EM)

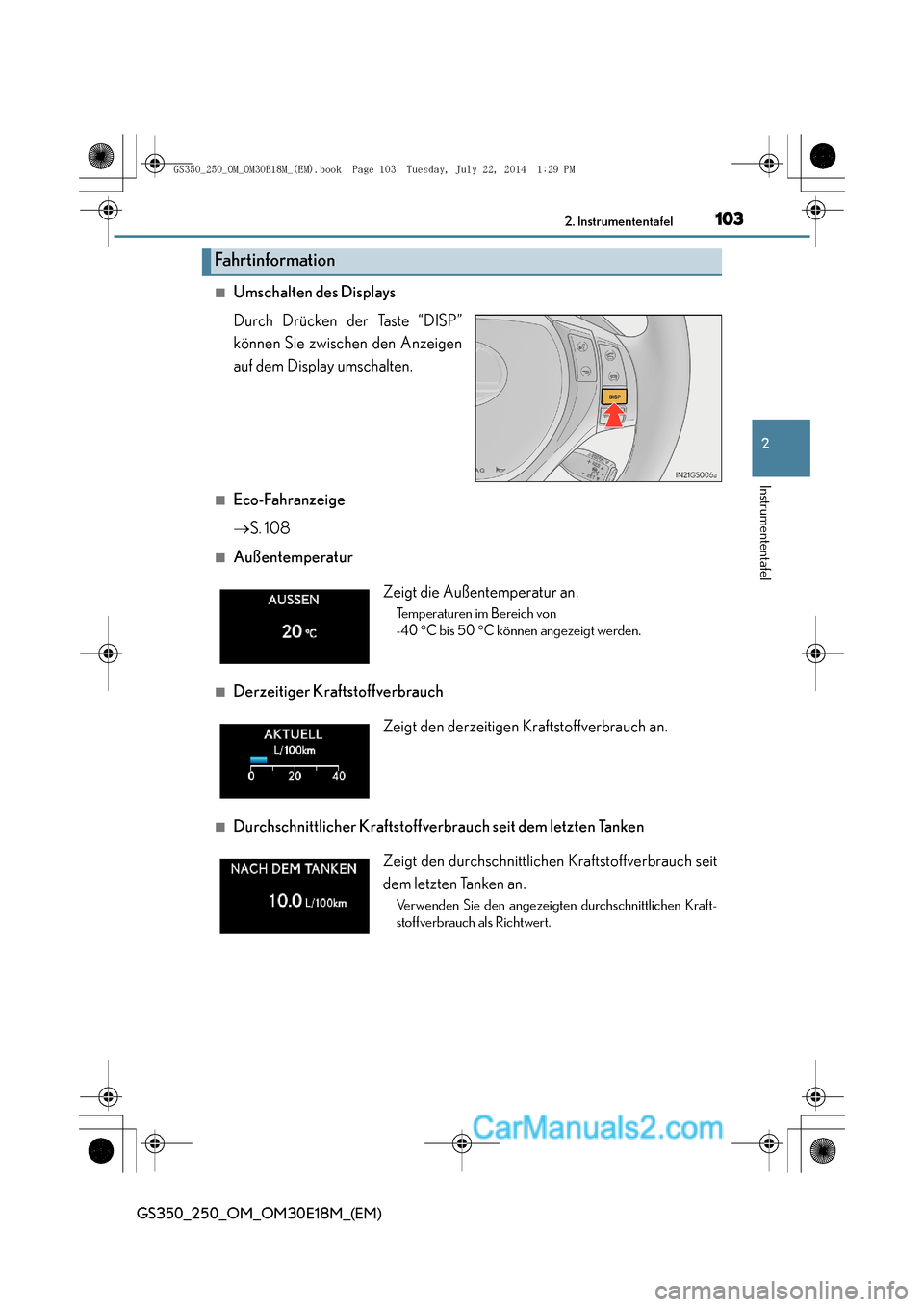

■Umschalten des Displays
Durch Drücken der Taste “DISP”
können Sie zwischen den Anzeigen
auf dem Display umschalten.
■Eco-Fahranzeige
→S. 108
■Außentemperatur
■Derzeitiger Kraftstoffverbrauch
■Durchschnittlicher Kraftstoffverbrauch seit dem letzten Tanken
Fahrtinformation
Zeigt die Außentemperatur an.
Temperaturen im Bereich von
-40 °C bis 50 °C können angezeigt werden.
Zeigt den derzeitigen Kraftstoffverbrauch an.
Zeigt den durchschnittlichen Kraftstoffverbrauch seit
dem letzten Tanken an.
Verwenden Sie den angezeigten durchschnittlichen Kraft-
stoffverbrauch als Richtwert.
GS350_250_OM_OM30E18M_(EM).book Page 103 Tuesday, July 22, 20 14 1:29 PM

1042. Instrumententafel
GS350_250_OM_OM30E18M_(EM)

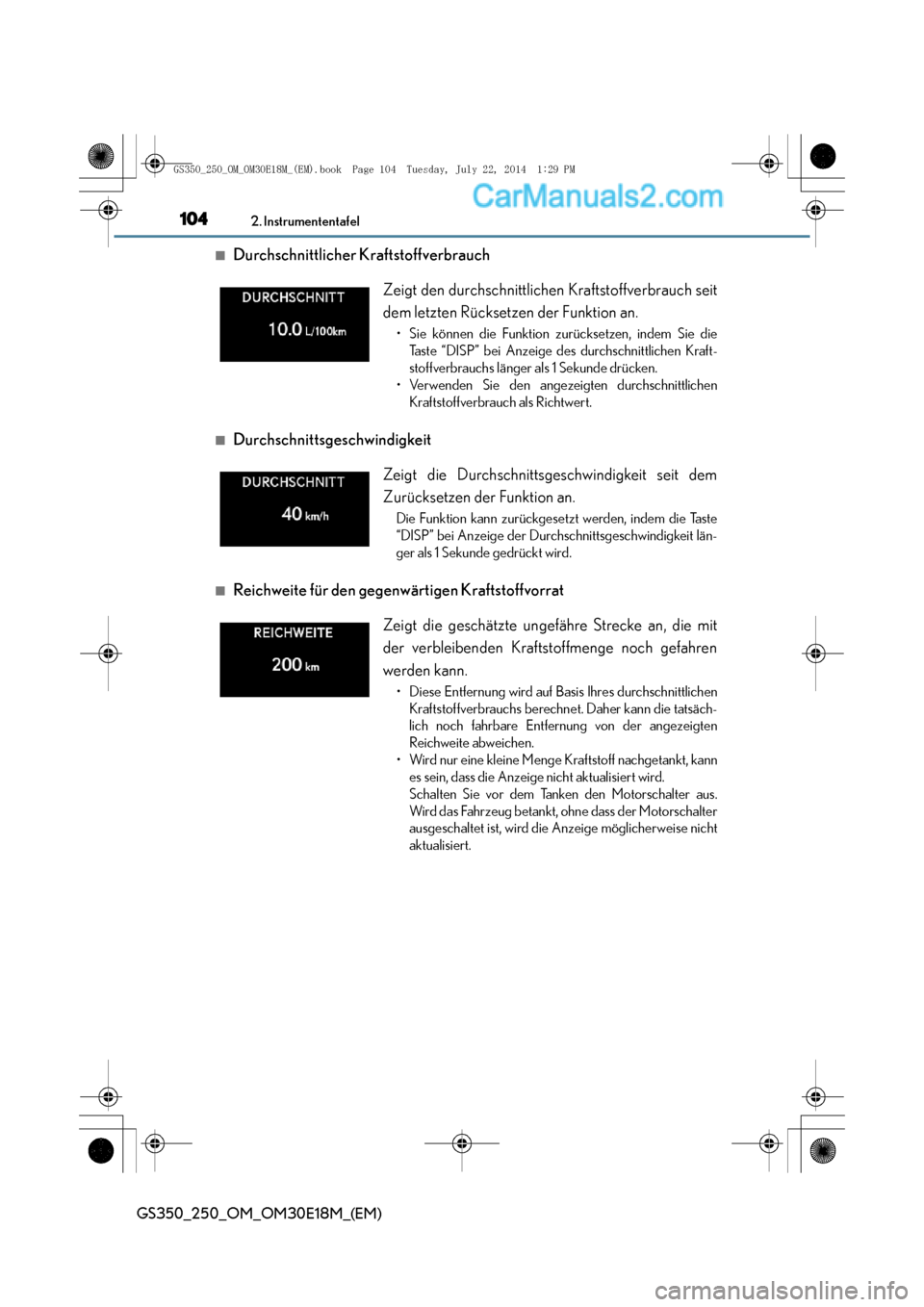

■Durchschnittlicher Kraftstoffverbrauch
■Durchschnittsgeschwindigkeit
■Reichweite für den gegenwärtigen Kraftstoffvorrat
Zeigt den durchschnittlichen Kraftstoffverbrauch seit
dem letzten Rücksetzen der Funktion an.
• Sie können die Funktion zurücksetzen, indem Sie die
Taste “DISP” bei Anzeige des durchschnittlichen Kraft-
stoffverbrauchs länger als 1 Sekunde drücken.
• Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.
Zeigt die Durchschnittsgeschwindigkeit seit dem
Zurücksetzen der Funktion an.
Die Funktion kann zurückgesetzt werden, indem die Taste
“DISP” bei Anzeige der Durchschnittsgeschwindigkeit län-
ger als 1 Sekunde gedrückt wird.
Zeigt die geschätzte ungefähre Strecke an, die mit
der verbleibenden Kraftstoffmenge noch gefahren
werden kann.
• Diese Entfernung wird auf Basis Ihres durchschnittlichenKraftstoffverbrauchs berechnet. Daher kann die tatsäch-
lich noch fahrbare Entfernung von der angezeigten
Reichweite abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die Anzeige nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Motorschalter aus.
Wird das Fahrzeug betankt, ohne dass der Motorschalter
ausgeschaltet ist, wird die Anzeige möglicherweise nicht
aktualisiert.
GS350_250_OM_OM30E18M_(EM).book Page 104 Tuesday, July 22, 20 14 1:29 PM
