5857-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten
ACHTUNG

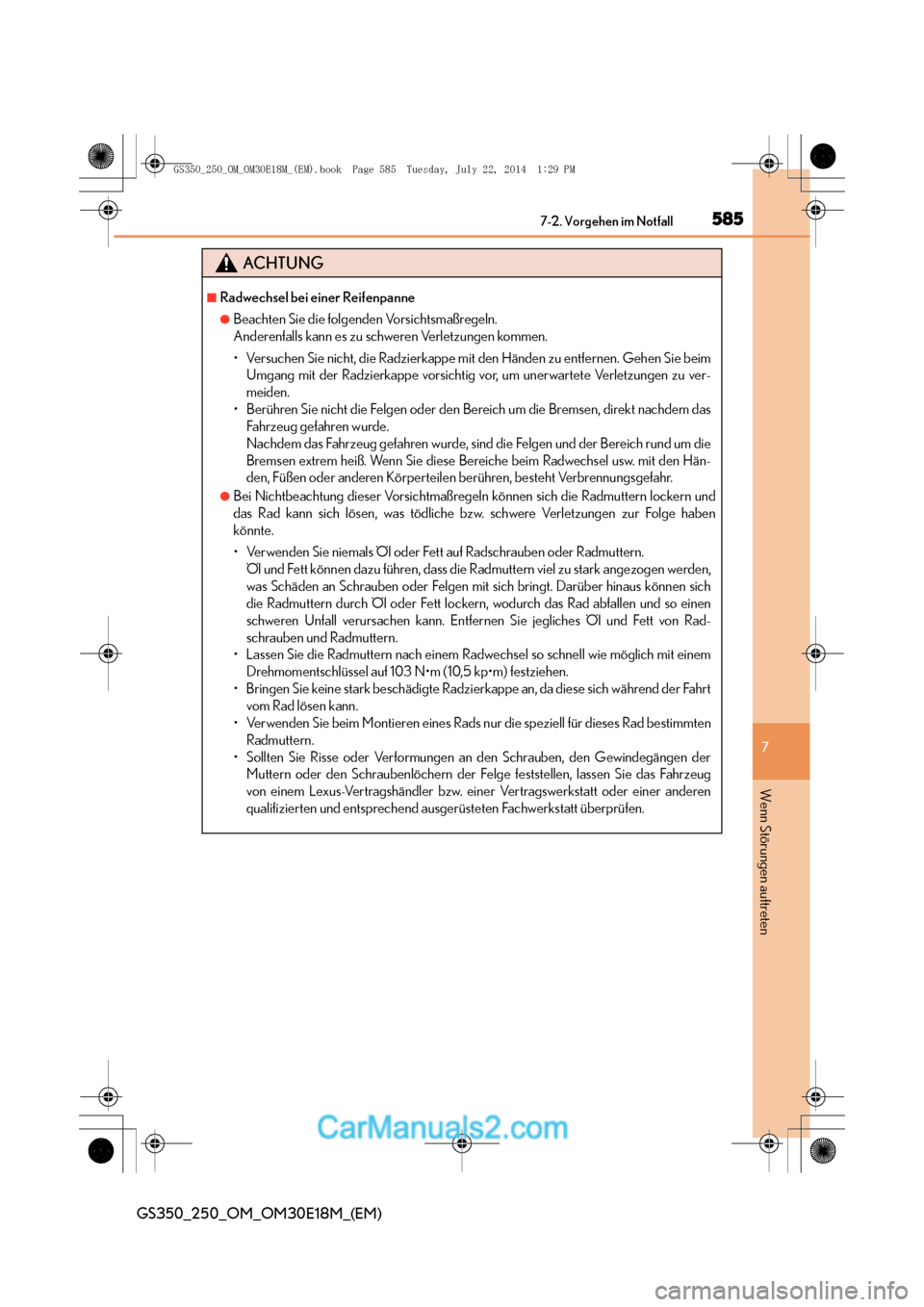

■Radwechsel bei einer Reifenpanne
●Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu schweren Verletzungen kommen.
• Versuchen Sie nicht, die Radzierkappe mit den Händen zu entfernen. Gehen Sie beimUmgang mit der Radzierkappe vorsichtig vor, um unerwartete Verletzungen zu ver-
meiden.
• Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um die
Bremsen extrem heiß. Wenn Sie diese Bere iche beim Radwechsel usw. mit den Hän-
den, Füßen oder anderen Körperteilen berühren, besteht Verbrennungsgefahr.
●Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern und
das Rad kann sich lösen, was tödliche bzw. schwere Verletzungen zur Folge haben
könnte.
• Verwenden Sie niemals Öl oder Fett auf Radschrauben oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern viel zu stark angezogen werden,
was Schäden an Schrauben oder Felgen mit sich bringt. Darüber hinaus können sich
die Radmuttern durch Öl oder Fett lockern, wodurch das Rad abfallen und so einen
schweren Unfall verursachen kann. Entfer nen Sie jegliches Öl und Fett von Rad-
schrauben und Radmuttern.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit einem
Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Bringen Sie keine stark beschädigte Radzierkappe an, da diese sich während der Fahrt vom Rad lösen kann.
• Verwenden Sie beim Montieren eines Rads nur die speziell für dieses Rad bestimmten Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das Fahrzeug
von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
GS350_250_OM_OM30E18M_(EM).book Page 585 Tuesday, July 22, 20 14 1:29 PM

5867-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)

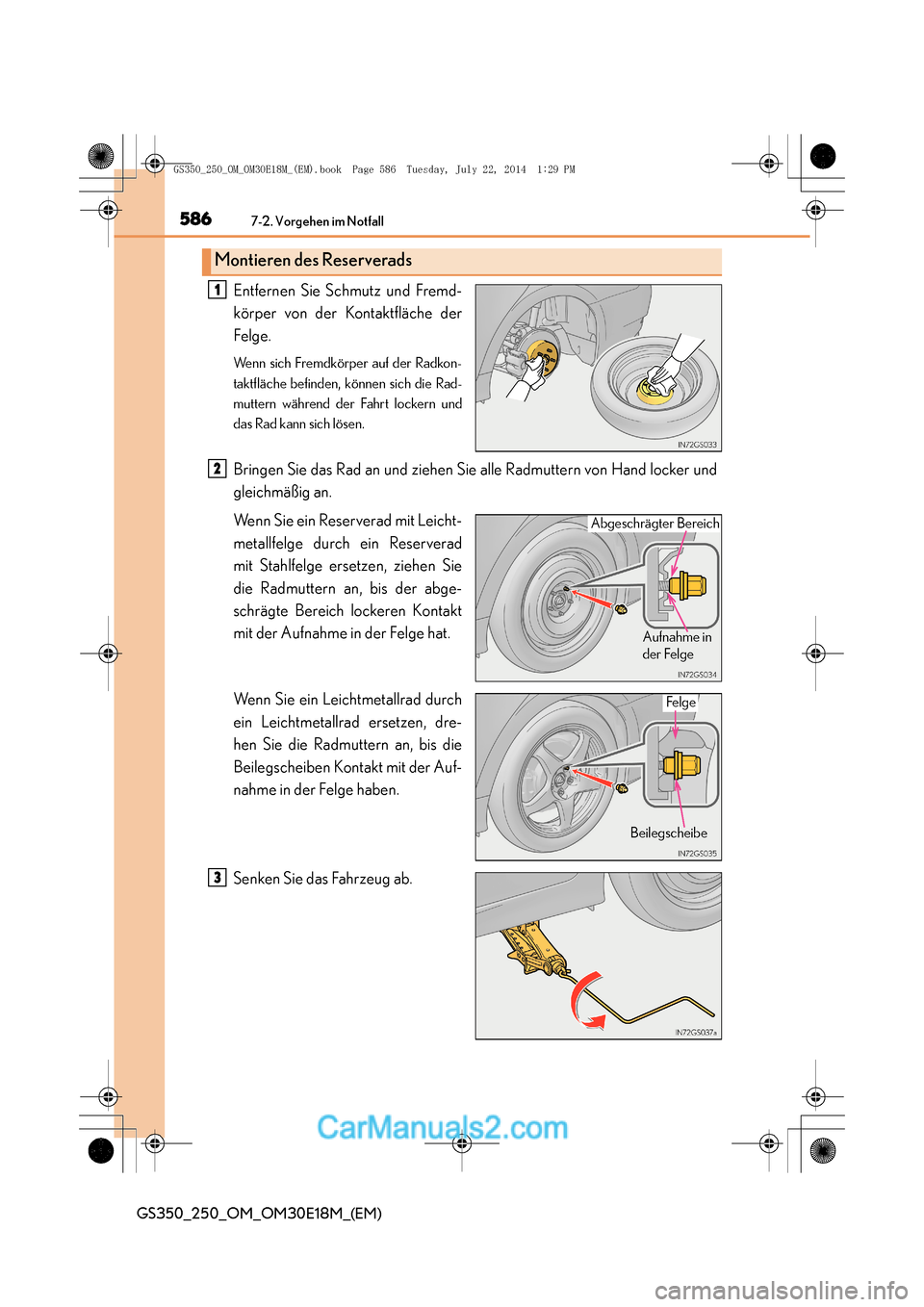

Entfernen Sie Schmutz und Fremd-
körper von der Kontaktfläche der
Felge.
Wenn sich Fremdkörper auf der Radkon-
taktfläche befinden, können sich die Rad-
muttern während der Fahrt lockern und
das Rad kann sich lösen.
Bringen Sie das Rad an und ziehen Sie alle Radmuttern von Hand locker und
gleichmäßig an.
Wenn Sie ein Reserverad mit Leicht-
metallfelge durch ein Reserverad
mit Stahlfelge ersetzen, ziehen Sie
die Radmuttern an, bis der abge-
schrägte Bereich lockeren Kontakt
mit der Aufnahme in der Felge hat.
Wenn Sie ein Leichtmetallrad durch
ein Leichtmetallrad ersetzen, dre-
hen Sie die Radmuttern an, bis die
Beilegscheiben Kontakt mit der Auf-
nahme in der Felge haben.
Senken Sie das Fahrzeug ab.
Montieren des Reserverads
1
2
Aufnahme in
der Felge
Abgeschrägter Bereich
Felge
Beilegscheibe
3
GS350_250_OM_OM30E18M_(EM).book Page 586 Tuesday, July 22, 20 14 1:29 PM

5877-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten

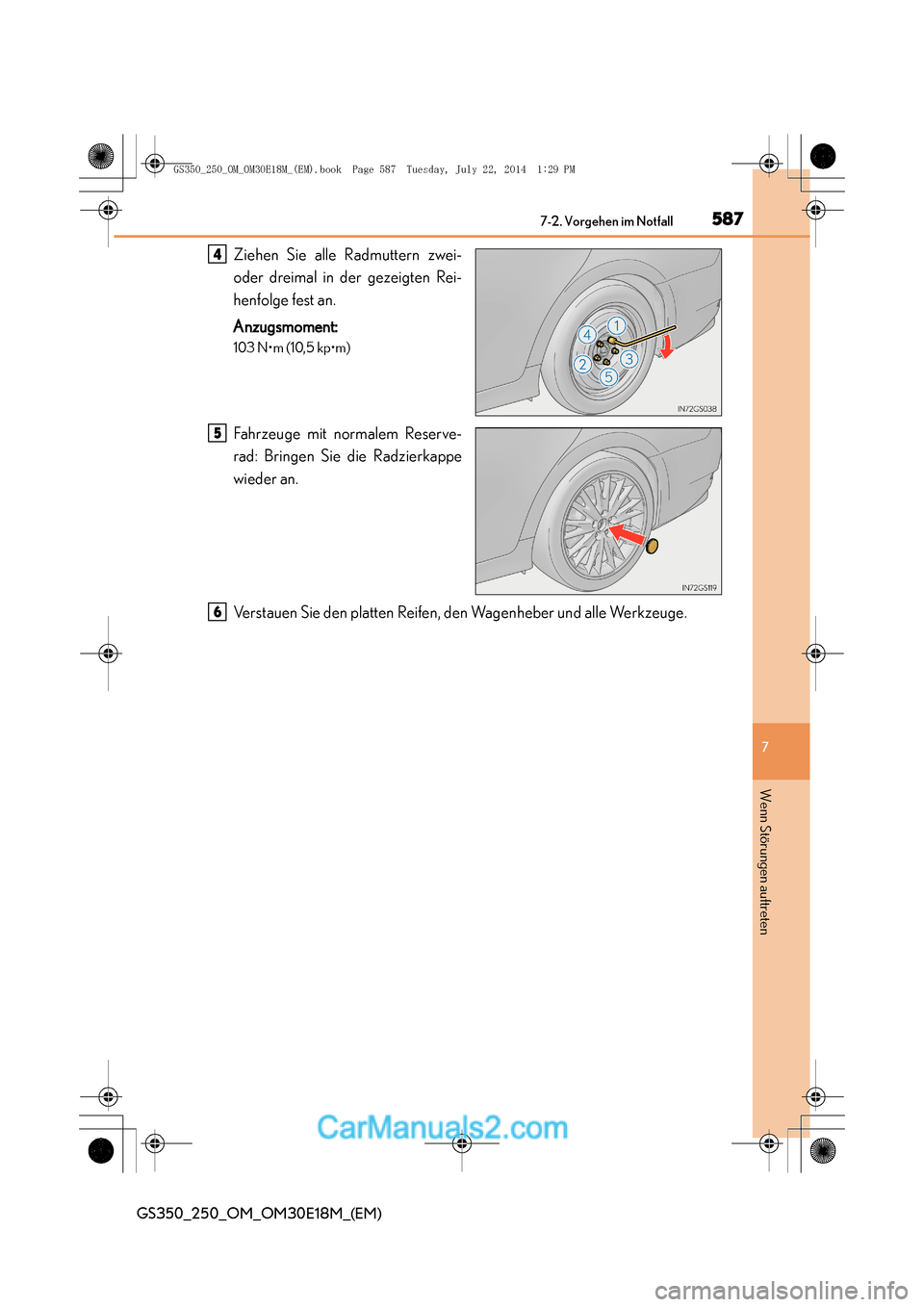

Ziehen Sie alle Radmuttern zwei-
oder dreimal in der gezeigten Rei-
henfolge fest an.
Anzugsmoment:
103 N•m (10,5 kp•m)
Fahrzeuge mit normalem Reserve-
rad: Bringen Sie die Radzierkappe
wieder an.
Verstauen Sie den platten Reifen, den Wagenheber und alle Werkzeuge.
4
5
6
GS350_250_OM_OM30E18M_(EM).book Page 587 Tuesday, July 22, 2014 1:29 PM

5887-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)

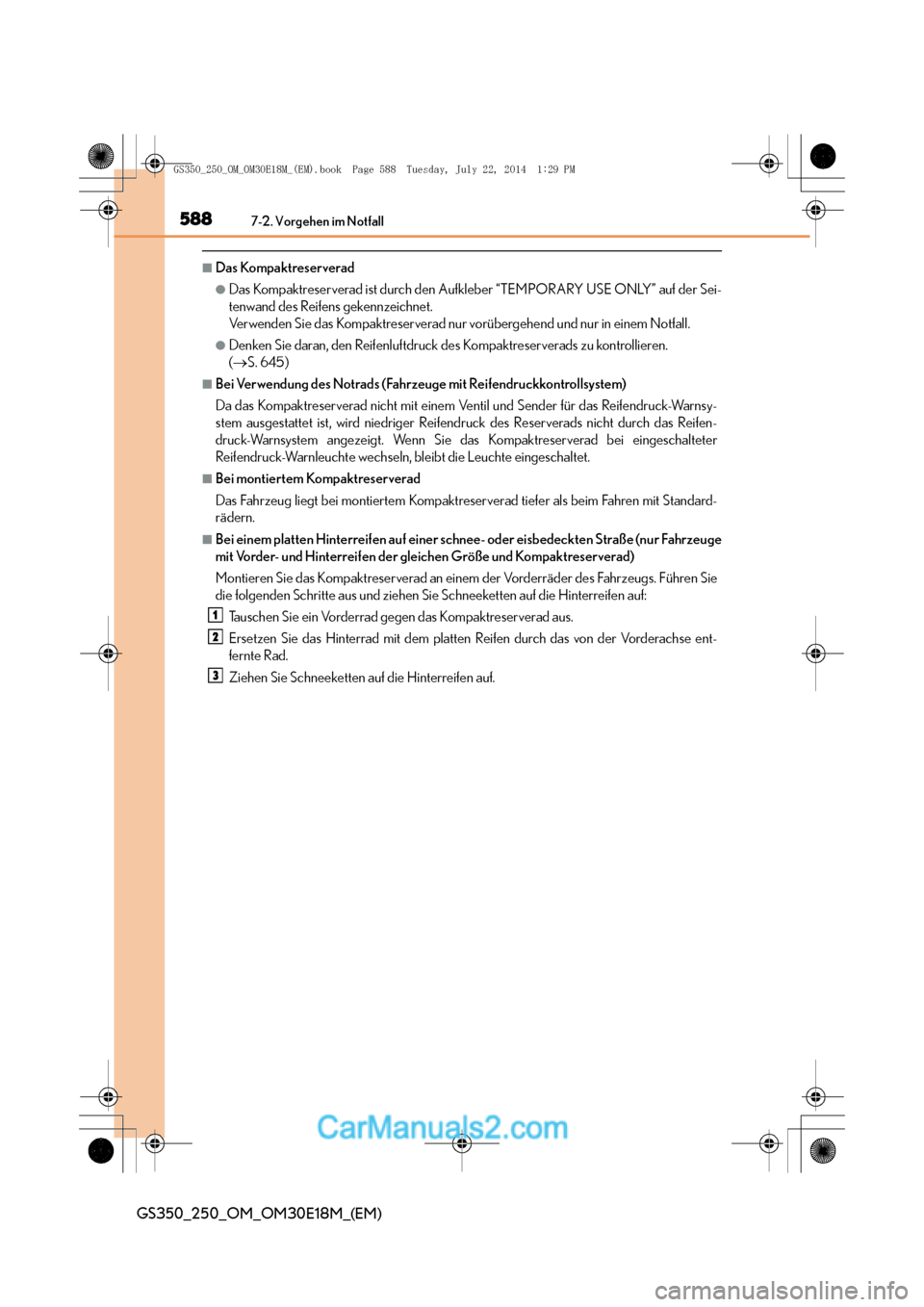

■Das Kompaktreserverad
●Das Kompaktreserverad ist durch den Aufkleber “TEMPORARY USE ONLY” auf der Sei-
tenwand des Reifens gekennzeichnet.
Verwenden Sie das Kompaktreserverad nur vorübergehend und nur in einem Notfall.
●Denken Sie daran, den Reifenluftdruck des Kompaktreserverads zu kontrollieren.
(→ S. 645)
■Bei Verwendung des Notrads (Fahrzeu ge mit Reifendruckkontrollsystem)
Da das Kompaktreserverad nicht mit einem Ventil und Sender für das Reifendruck-Warnsy-
stem ausgestattet ist, wird niedriger Reifendruck des Reserverads nicht durch das Reifen-
druck-Warnsystem angezeigt. Wenn Sie das Kompaktreserverad bei eingeschalteter
Reifendruck-Warnleuchte wechseln, bleibt die Leuchte eingeschaltet.
■Bei montiertem Kompaktreserverad
Das Fahrzeug liegt bei montiertem Kompaktreserverad tiefer als beim Fahren mit Standard-
rädern.
■Bei einem platten Hinterreifen auf einer schnee - oder eisbedeckten Straße (nur Fahrzeuge
mit Vorder- und Hinterreifen der gleichen Größe und Kompaktreserverad)
Montieren Sie das Kompaktreserverad an einem der Vorderräder des Fahrzeugs. Führen Sie
die folgenden Schritte aus und ziehen Si e Schneeketten auf die Hinterreifen auf:
Tauschen Sie ein Vorderrad gegen das Kompaktreserverad aus.
Ersetzen Sie das Hinterrad mit dem platten Reifen durch das von der Vorderachse ent-
fernte Rad.
Ziehen Sie Schneeketten auf die Hinterreifen auf.
1
2
3
GS350_250_OM_OM30E18M_(EM).book Page 588 Tuesday, July 22, 20 14 1:29 PM

5897-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten

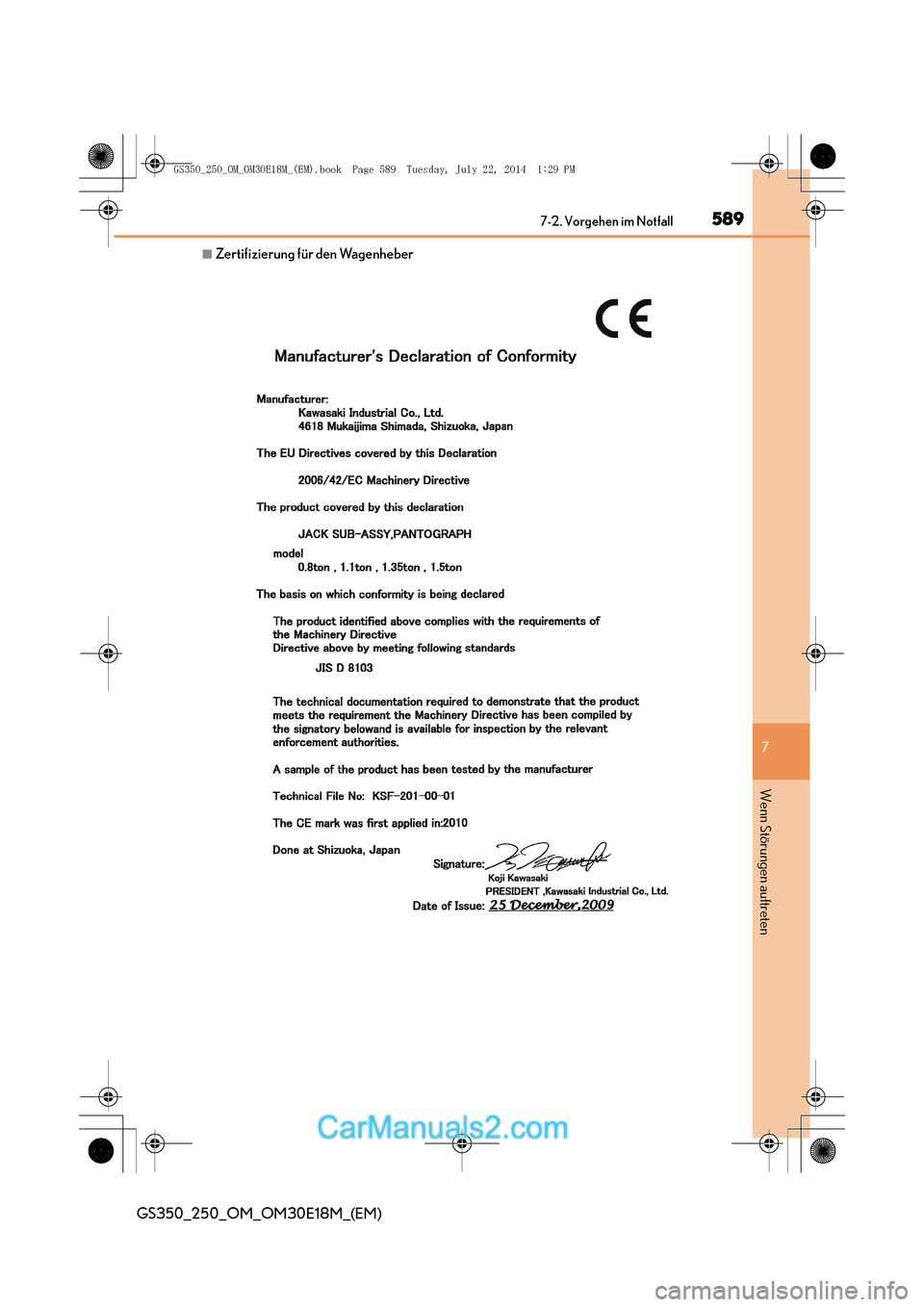

■Zertifizierung für den Wagenheber
GS350_250_OM_OM30E18M_(EM).book Page 589 Tuesday, July 22, 2014 1:29 PM

5907-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)
ACHTUNG

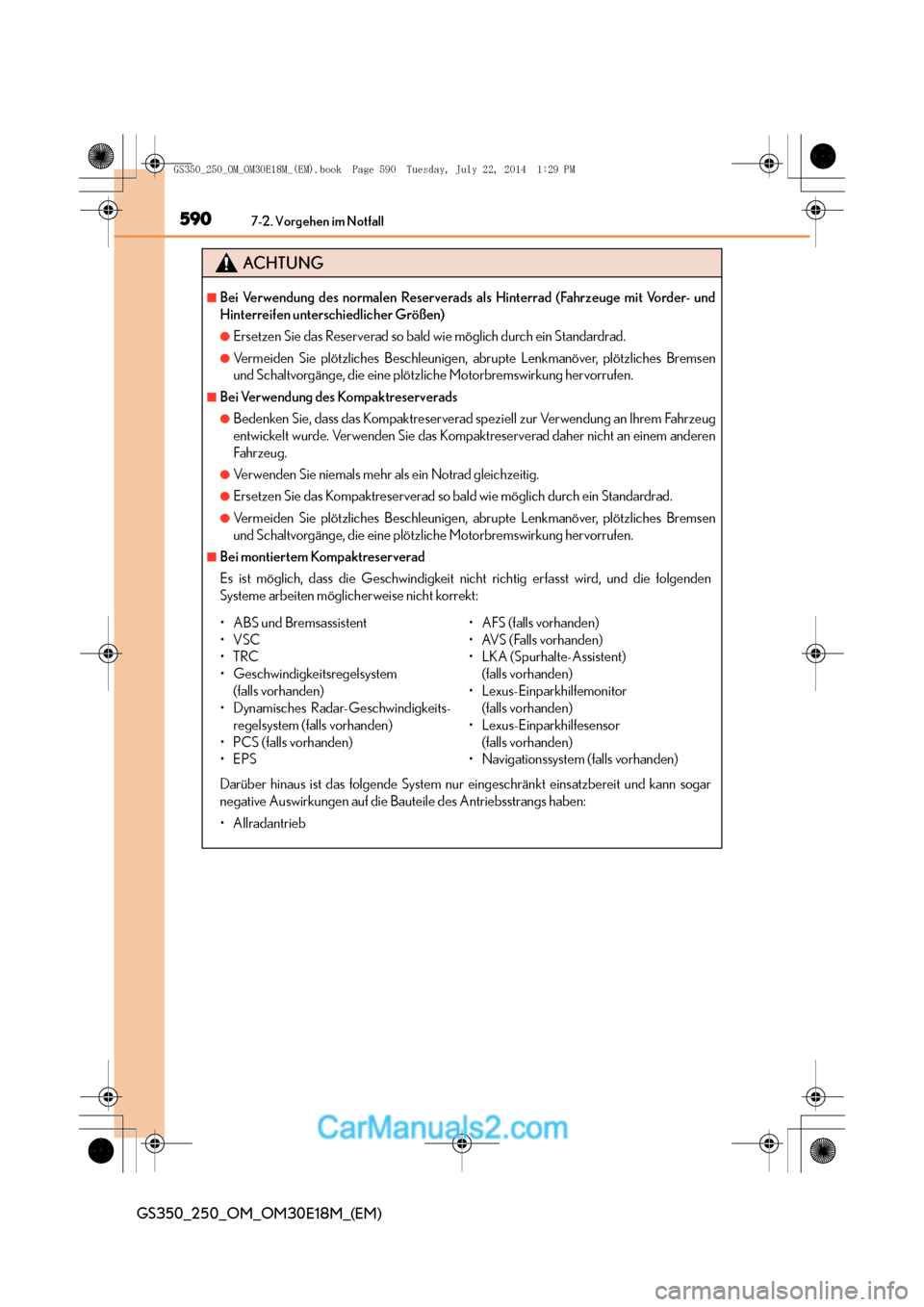

■Bei Verwendung des normalen Reserverads als Hinterrad (Fahrzeuge mit Vorder- und
Hinterreifen unterschiedlicher Größen)
●Ersetzen Sie das Reserverad so bald wie möglich durch ein Standardrad.
●Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkmanöver, plötzliches Bremsen
und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorrufen.
■Bei Verwendung des Kompaktreserverads
●Bedenken Sie, dass das Kompaktreserverad speziell zur Verwendung an Ihrem Fahrzeug
entwickelt wurde. Verwenden Sie das Kompaktreserverad daher nicht an einem anderen
Fahrzeug.
●Verwenden Sie niemals mehr als ein Notrad gleichzeitig.
●Ersetzen Sie das Kompaktreserverad so bald wie möglich durch ein Standardrad.
●Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkmanöver, plötzliches Bremsen
und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorrufen.
■Bei montiertem Kompaktreserverad
Es ist möglich, dass die Geschwindigkeit nicht richtig erfasst wird, und die folgenden
Systeme arbeiten möglicherweise nicht korrekt:
Darüber hinaus ist das folgende System nur eingeschränkt einsatzbereit und kann sogar
negative Auswirkungen auf die Ba uteile des Antriebsstrangs haben:
•Allradantrieb
• ABS und Bremsassistent
•VSC
•TRC
• Geschwindigkeitsregelsystem (falls vorhanden)
• Dynamisches Radar-Geschwindigkeits-
regelsystem (falls vorhanden)
• PCS (falls vorhanden)
•EPS • AFS (falls vorhanden)
• AVS (Falls vorhanden)
• LKA (Spurhalte-Assistent)
(falls vorhanden)
• Lexus-Einparkhilfemonitor (falls vorhanden)
• Lexus-Einparkhilfesensor (falls vorhanden)
• Navigationssystem (falls vorhanden)
GS350_250_OM_OM30E18M_(EM).book Page 590 Tuesday, July 22, 20 14 1:29 PM

5917-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten
ACHTUNG

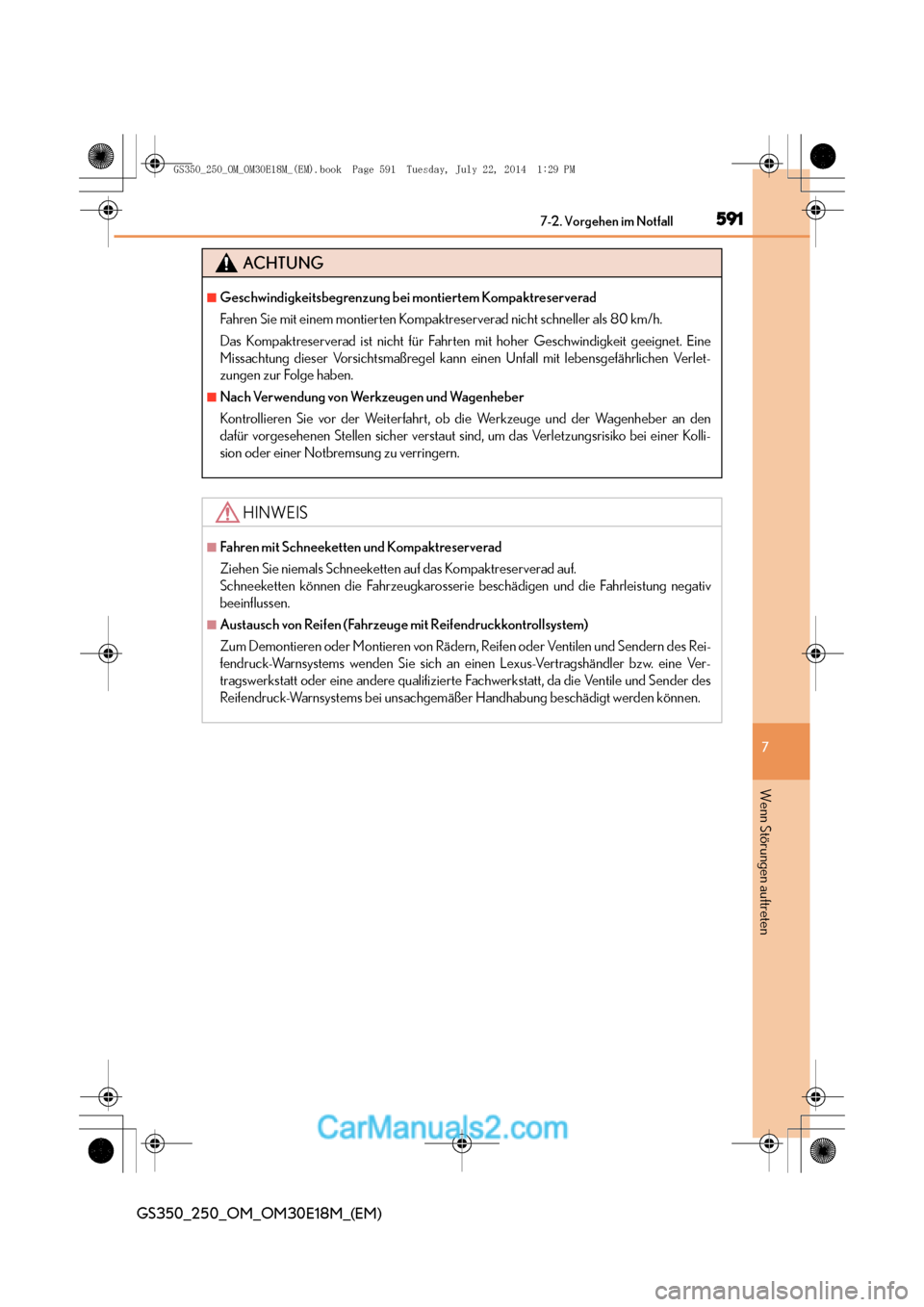

■Geschwindigkeitsbegrenzung bei montiertem Kompaktreserverad
Fahren Sie mit einem montierten Kompaktreserverad nicht schneller als 80 km/h.
Das Kompaktreserverad ist nicht für Fahrten mit hoher Geschwindigkeit geeignet. Eine
Missachtung dieser Vorsichtsmaßregel kann einen Unfall mit lebensgefährlichen Verlet-
zungen zur Folge haben.
■Nach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenheber an den
dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko bei einer Kolli-
sion oder einer Notbremsung zu verringern.
HINWEIS
■Fahren mit Schneeketten und Kompaktreserverad
Ziehen Sie niemals Schneeketten auf das Kompaktreserverad auf.
Schneeketten können die Fahrzeugkarosserie beschädigen und die Fahrleistung negativ
beeinflussen.
■Austausch von Reifen (Fahrzeuge mit Reifendruckkontrollsystem)
Zum Demontieren oder Montieren von Rädern, Reifen oder Ventilen und Sendern des Rei-
fendruck-Warnsystems wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Ver-
tragswerkstatt oder eine andere qualifizierte Fachwerkstatt, da die Ventile und Sender des
Reifendruck-Warnsystems bei unsachgemäßer Handhabung beschädigt werden können.
GS350_250_OM_OM30E18M_(EM).book Page 591 Tuesday, July 22, 20 14 1:29 PM

5927-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)

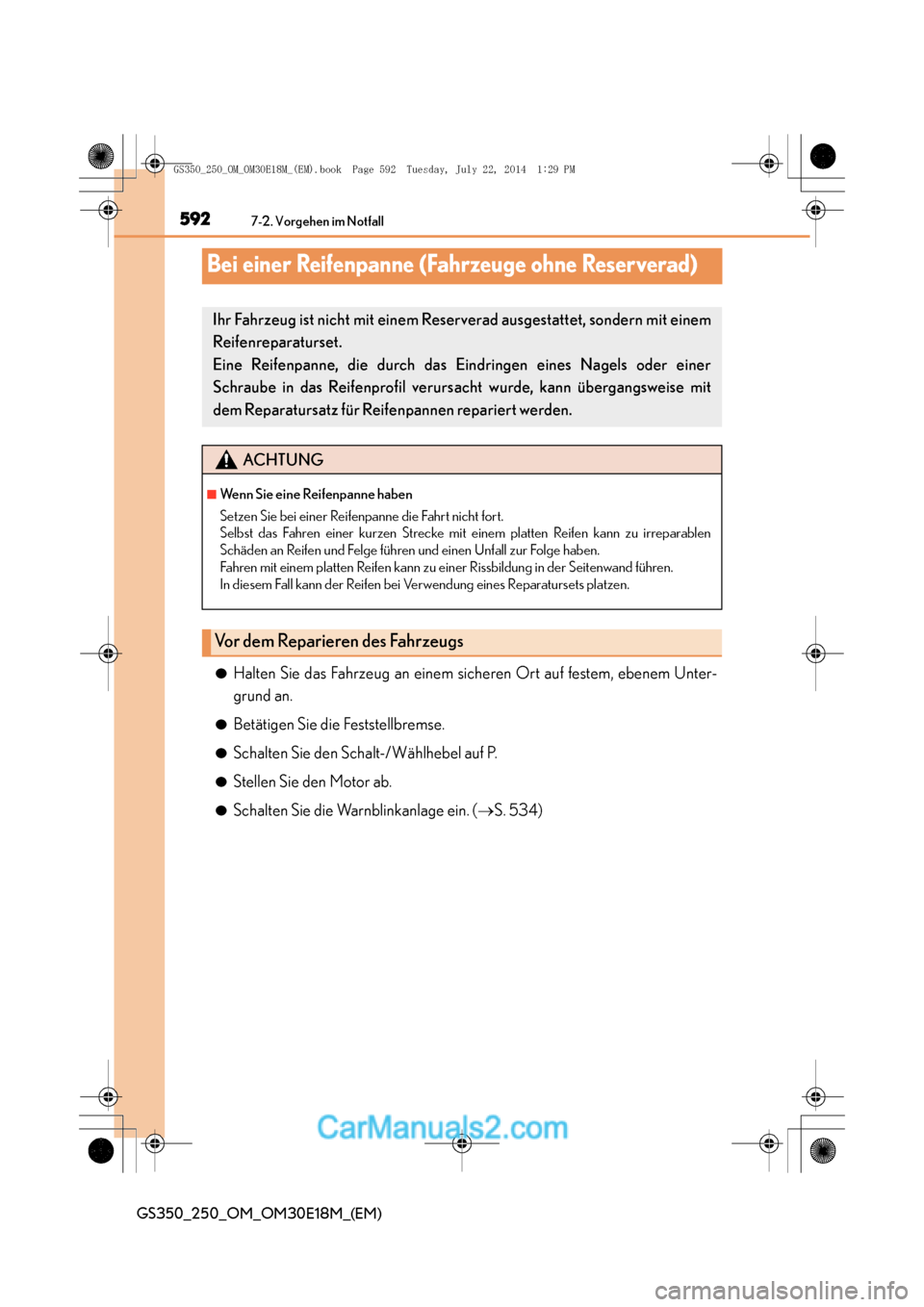

Bei einer Reifenpanne (Fahrzeuge ohne Reserverad)
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem Unter-
grund an.
●Betätigen Sie die Feststellbremse.
●Schalten Sie den Schalt-/Wählhebel auf P.
●Stellen Sie den Motor ab.
●Schalten Sie die Warnblinkanlage ein. ( →S. 534)
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern mit einem
Reifenreparaturset.
Eine Reifenpanne, die durch das Eindringen eines Nagels oder einer
Schraube in das Reifenprofil verurs acht wurde, kann übergangsweise mit
dem Reparatursatz für Reifenpannen repariert werden.
ACHTUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen
Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Fahren mit einem platten Reifen kann zu einer Rissbildung in der Seitenwand führen.
In diesem Fall kann der Reifen bei Verwendung eines Reparatursets platzen.
Vor dem Reparieren des Fahrzeugs
