2013 Hyundai Solaris Инструкция по эксплуатации (in Russian)

7 67
Техническое обслуживание
orb070024

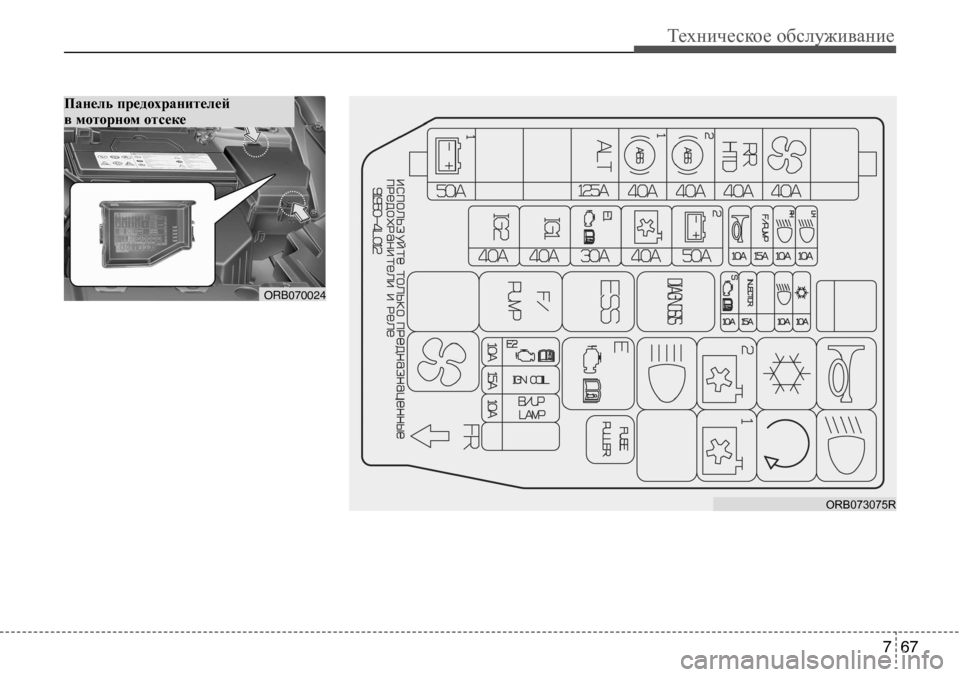

Панель предохранителей
в моторном отсеке
ORB073075R

Приборная панель (панель предохранителей со стороны водителя)
7 68
Техническое обслуживание
описаниесимволноминальный токпредохранителяЗащищаемый элемент
DEICER FRT15AОбогреватель ветрового стекла
POWER OUTLET15AЭлектрическая розетка
C/LIGHTER15AПрикуриватель
ACC10AАудиосистема, модуль управления электрооборудованием кузо ва, блок управления
системы электронного ключа модуль управления системой блоки ровки оматической
коробки передач
A/BAG IND10AКомбинация приборов (индикатор системы подушек безопасности )
A/BAG10AМодуль управления SRS
T/SIG10AВыключатель световой аварийной сигнализации
WIPER RR15AМногофункциональный переключатель, электромотор заднего стеклоочистителя
HTD STRG15AРулевое колесо с обогревом
FOG LAMP RR10AРеле задних противотуманных фонарей
FOG LAMP FRT10AРеле противотуманных фар
DRL2210AСоответствующий дневной ходовой огонь
STOP LAMPSTOP
LAMP15AПереключатель стоп-сигнала, датчик заряда аккумуляторной б атареи, реле стоп-сиг-
нала, модуль управления системы электронного ключа, разъем канала передачи
данных, селектора ATM, электромагнит блокировки ключа
CLUSTER10AКомбинация приборов, модуль управления электрооборудова нием кузова

Техническое обслуживание
69
7

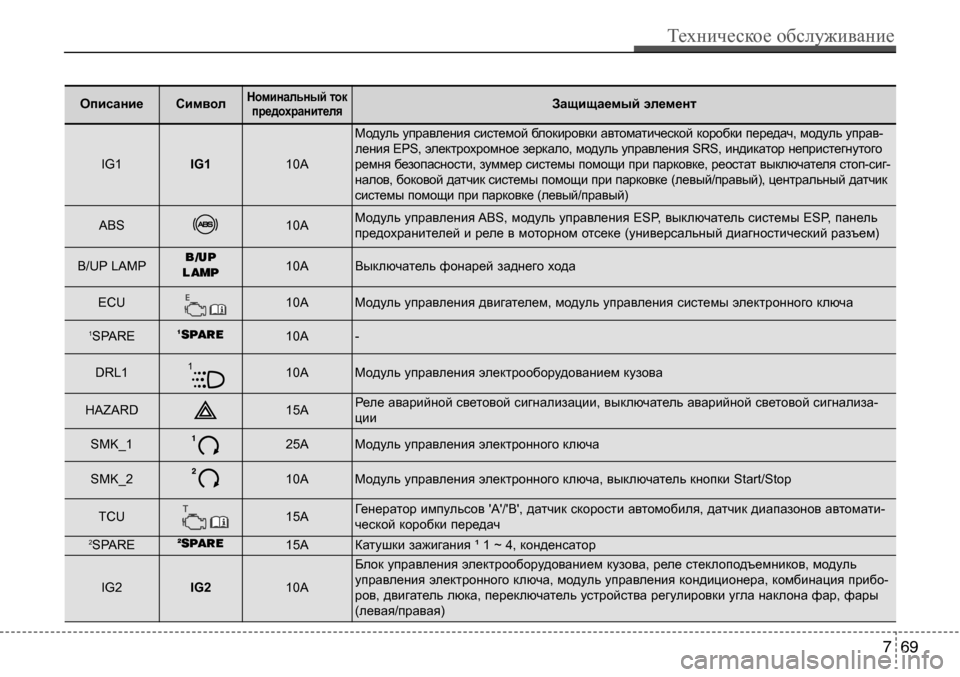

описаниесимволноминальный ток
предохранителяЗащищаемый элемент
IG1IG110A
Модуль управления системой блокировки автоматическо й коробки передач, модуль управ-
ления EPS, электрохромное зеркало, модуль управлени я SRS, индикатор непристегнутого
ремня безопасности, зуммер системы помощи при парко вке, реостат выключателя стоп-сиг-
налов, боковой датчик системы помощи при парковке ( левый/правый), центральный датчик
системы помощи при парковке (левый/правый)
ABS10AМодуль управления ABS, модуль управления ESP, выключатель систем ы ESP, панель
предохранителей и реле в моторном отсеке (универсальный ди агностический разъем)
B/UP LAMPB/U P
LAMP10AВыключатель фонарей заднего хода
ECU10AМодуль управления двигателем, модуль управления системы эл ектронного ключа
1
SPARE1SPARE10A-
DRL1110AМодуль управления электрооборудованием кузова
HAZARD15AРеле аварийной световой сигнализации, выключатель авари йной световой сигнализа-
ции
SMK_125AМодуль управления электронного ключа
SMK_210AМодуль управления электронного ключа, выключатель кнопки St art/Stop
TCU15AГенератор импульсов 'A'/'B', датчик скорости автомобиля, датчик диапазонов автомати-
ческой коробки передач
2 SPARE2SPARE15AКатушки зажигания ¹ 1 ~ 4, конденсатор
IG2IG210A
Блок управления электрооборудованием кузова, реле стекло подъемников, модуль
управления электронного ключа, модуль управления кондици онера, комбинация прибо-
ров, двигатель люка, переключатель устройства регулировки уг ла наклона фар, фары
(левая/правая)

7 70
Техническое обслуживание

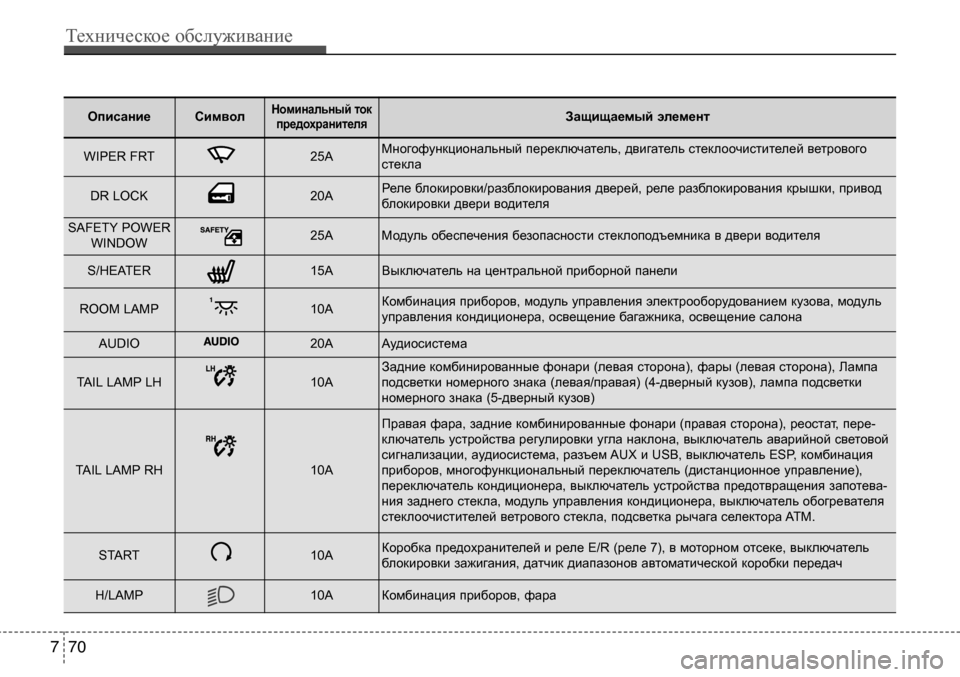

ОписаниеСимволНоминальный токпредохранителяЗащищаемый элемент
WIPER FRT25AМногофункциональный переключатель, двигатель стеклоочистителе й ветрового
стекла
DR LOCK20AРеле блокировки/разблокирования дверей, реле разбло кирования крышки, привод
блокировки двери водителя
SAFETY POWER WINDOW25AМодуль обеспечения безопасности стеклоподъемника в двери во дителя
S/HEATER15AВыключатель на центральной приборной панели
ROOM LAMP10AКомбинация приборов, модуль управления электрооборудованием кузова, модуль
управления кондиционера, освещение багажника, освещение салона
AUDIO20AАудиосистема
TAIL LAMP LH10AЗадние комбинированные фонари (левая сторона), фары (лев ая сторона), Лампа
подсветки номерного знака (левая/правая) (4-дверный кузов), лампа подсветки
номерного знака (5-дверный кузов)
TAIL LAMP RH10A
Правая фара, задние комбинированные фонари (правая ст орона), реостат, пере-
ключатель устройства регулировки угла наклона, выключатель а варийной световой
сигнализации, аудиосистема, разъем AUX и USB, выключатель ESP, комбинация
приборов, многофункциональный переключатель (дистанционно е управление),
переключатель кондиционера, выключатель устройства предотвращ ения запотева-
ния заднего стекла, модуль управления кондиционера, вы ключатель обогревателя
стеклоочистителей ветрового стекла, подсветка рычага селектор а ATM.
START10AКоробка предохранителей и реле E/R (реле 7), в моторном отсеке, выключатель
блокировки зажигания, датчик диапазонов автоматической к оробки передач
H/LAMP10AКомбинация приборов, фара

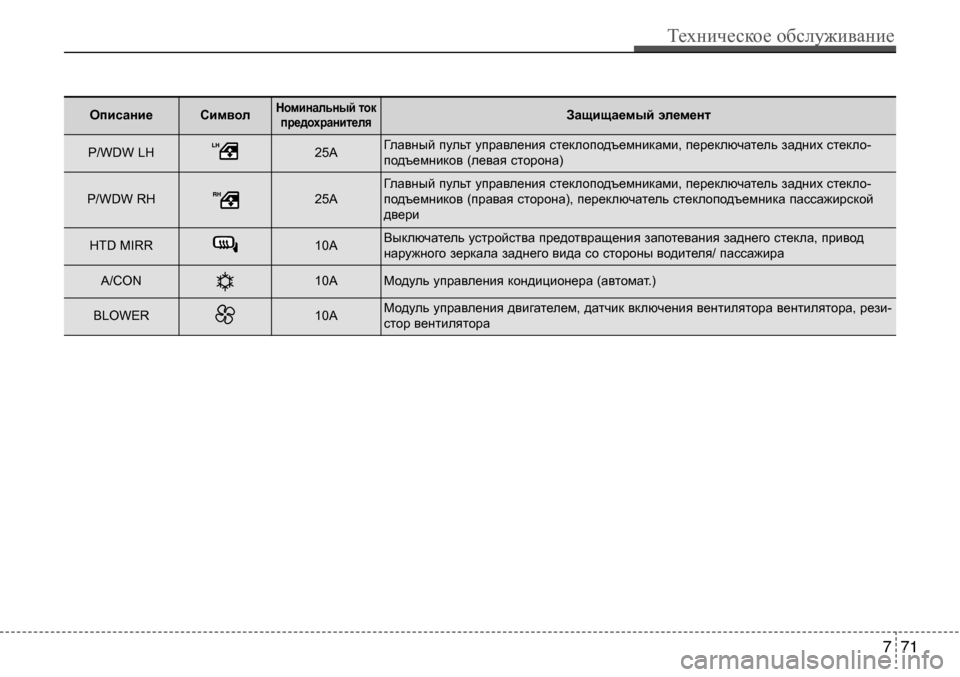

описаниесимволноминальный токпредохранителяЗащищаемый элемент
P/WDW LH25AГлавный пульт управления стеклоподъемниками, переключате ль задних стекло-
подъемников (левая сторона)
P/WDW RH25AГлавный пульт управления стеклоподъемниками, переключате ль задних стекло-
подъемников (правая сторона), переключатель стеклоподъемник а пассажирской
двери
HTD MIRR10AВыключатель устройства предотвращения запотевания заднего ст екла, привод
наружного зеркала заднего вида со стороны водителя/ п ассажира
A/CON10AМодуль управления кондиционера (автомат.)
BLOWER10AМодуль управления двигателем, датчик включения вентилятора вентилятора, рези-
стор вентилятора
Техническое обслуживание
71
7

Панель плавких предохранителей в моторном отсеке
7 72
Техническое обслуживание

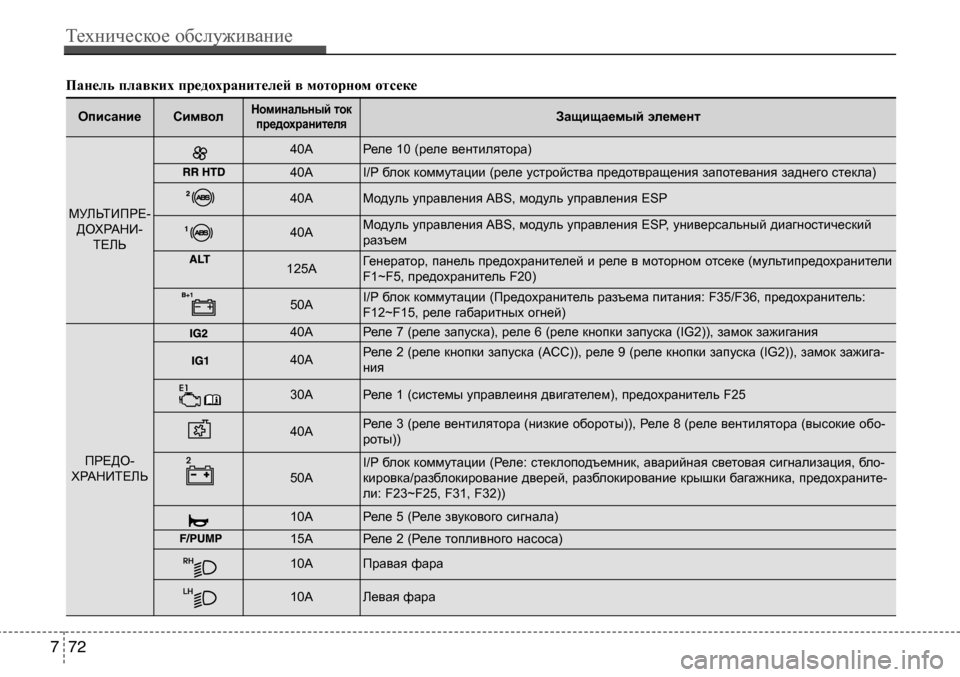

описаниесимволноминальный токпредохранителяЗащищаемый элемент
МУЛЬТИПРЕ-
ДОХРАНИ- ТЕЛЬ
40AРеле 10 (реле вентилятора)
40AI/P блок коммутации (реле устройства предотвращения запоте вания заднего стекла)
40AМодуль управления ABS, модуль управления ESP
40AМодуль управления ABS, модуль управления ESP, универсальный диа гностический
разъем
125AГенератор, панель предохранителей и реле в моторном о тсеке (мультипредохранители
F1~F5, предохранитель F20)
50AI/P блок коммутации (Предохранитель разъема питания: F35 /F36, предохранитель:
F12~F15, реле габаритных огней)
ПРЕДО-
ХРАНИТЕЛЬ
40AРеле 7 (реле запуска), реле 6 (реле кнопки запуска (IG2)), за мок зажигания
40AРеле 2 (реле кнопки запуска (ACC)), реле 9 (реле кнопки запуска (IG2)), замок зажига-
ния
30AРеле 1 (системы управлеиня двигателем), предохранитель F25
40AРеле 3 (реле вентилятора (низкие обороты)), Реле 8 (реле ве нтилятора (высокие обо-
роты))
50AI/P блок коммутации (Реле: стеклоподъемник, аварийная св етовая сигнализация, бло-
кировка/разблокирование дверей, разблокирование крышки багажника, предохраните-
ли: F23~F25, F31, F32))
10AРеле 5 (Реле звукового сигнала)
15AРеле 2 (Реле топливного насоса)
10AПравая фара
10AЛевая фара

Техническое обслуживание
73
7

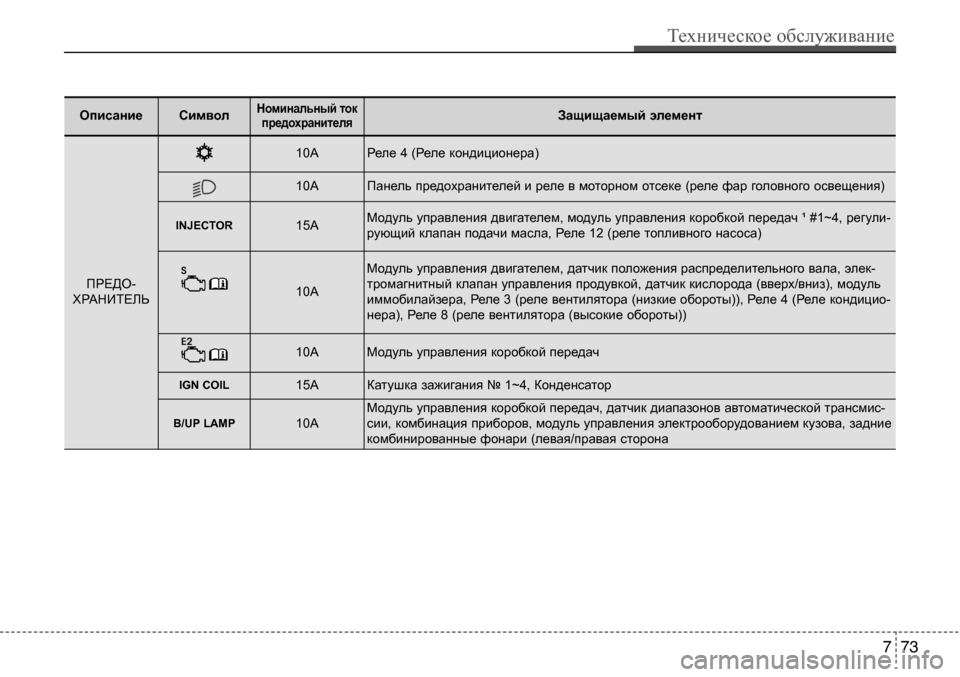

описаниесимволноминальный ток
предохранителяЗащищаемый элемент
ПРЕДО-
ХРАНИТЕЛЬ
10AРеле 4 (Реле кондиционера)
10AПанель предохранителей и реле в моторном отсеке (реле ф ар головного освещения)
INJECTOR15AМодуль управления двигателем, модуль управления коробко й передач ¹ #1~4, регули-
рующий клапан подачи масла, Реле 12 (реле топливного нас оса)
10A
Модуль управления двигателем, датчик положения распредели тельного вала, элек-
тромагнитный клапан управления продувкой, датчик кислорода (вверх/вниз), модуль
иммобилайзера, Реле 3 (реле вентилятора (низкие обороты )), Реле 4 (Реле кондицио-
нера), Реле 8 (реле вентилятора (высокие обороты))
10AМодуль управления коробкой передач
IGN COIL15AКатушка зажигания № 1~4, Конденсатор
B/UP LAMP10AМодуль управления коробкой передач, датчик диапазонов авто матической трансмис-
сии, комбинация приборов, модуль управления электрообор удованием кузова, задние
комбинированные фонари (левая/правая сторона

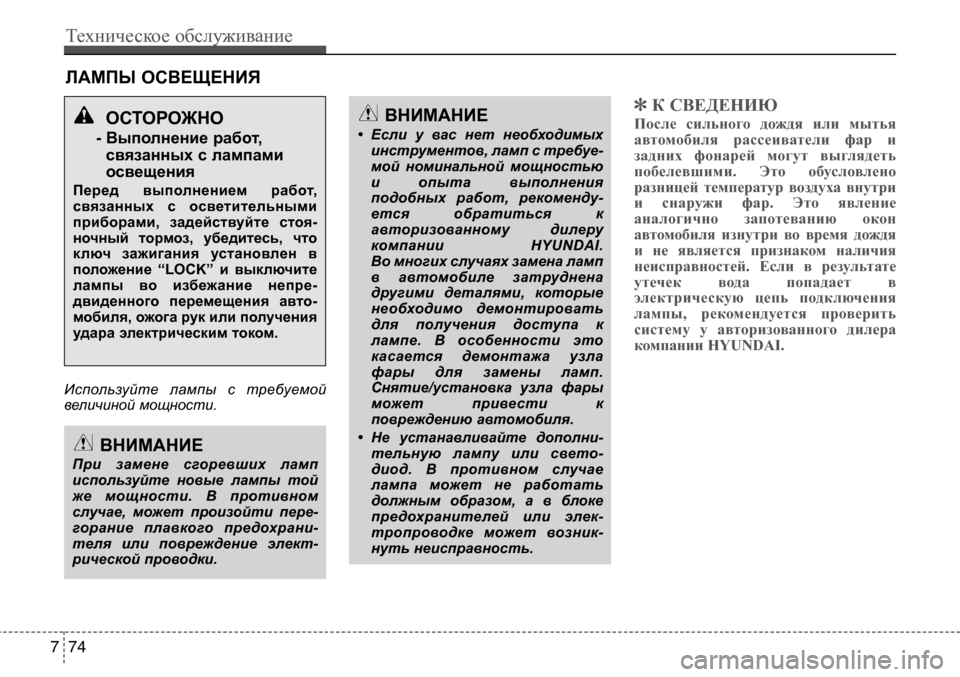

ЛАМПы осВеЩенИЯ
Используйте лампы с требуемой
величиной мощности.
] К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если в результате
утечек вода попадает в
электрическую цепь подключения
лампы, рекомендуется проверить
систему у авторизованного дилера
компании Hyundai.остороЖно
- Выполнение работ, связанных с лампами
освещения
Перед выполнением работ,
связанных с осветительными
приборами, задействуйте стоя-
ночный тормоз, убедитесь, что
ключ зажигания установлен в
положение “LOCK” и выключите
лампы во избежание непре-
двиденного перемещения авто- мобиля, ожога рук или полученияудара электрическим током.
ВнИМАнИе
При замене сгоревших ламп используйте новые лампы той
же мощности. В противном случае, может произойти пере-горание плавкого предохрани-теля или повреждение элект-
рической проводки.
ВнИМАнИе
• Если у вас нет необходимых инструментов, ламп с требуе-
мой номинальной мощностью
и опыта выполнения
подобных работ, рекоменду-
ется обратиться к
авторизованному дилеру
компании HYUNDAI.
Во многих случаях замена ламп
в автомобиле затруднена
другими деталями, которые
необходимо демонтироватьдля получения доступа клампе. В особенности этокасается демонтажа узла
фары для замены ламп.
Снятие/установка узла фары может привести к
повреждению автомобиля.
• Не устанавливайте дополни- тельную лампу или свето-
диод. В противном случае
лампа может не работать должным образом, а в блоке
предохранителей или элек- тропроводке может возник- нуть неисправность.
