2013 Hyundai Solaris Инструкция по эксплуатации (in Russian)

7 59
Техническое обслуживание
Температура - a, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость шины к
выделению тепла и ее способность
рассеивать тепло в процессе
испытаний в лабораторных условиях
на соответствующем требованиям
испытательном колесе.
Под действием высокой температурыможет происходить ухудшение
свойств материала шины и
сокращение ее ресурса, кроме того,
повышенная температура может
привести к выходу шины из строя.
Категории A и B представляют собой более высокие уровни показателей,
полученные в лабораторных условияхс использованием испытательного
колеса, чем минимальные, требуемые законодательством. низкопрофильная шина
(при наличии)
Низкопрофильная шина, профиль
которой меньше 50, придает спор-
тивный вид.
Так как низкопрофильные шины
оптимизированы для управления
и торможения, движение может
быть менее комфортным, а также
может быть больше шума по
сравнению со стандартными
шинами.

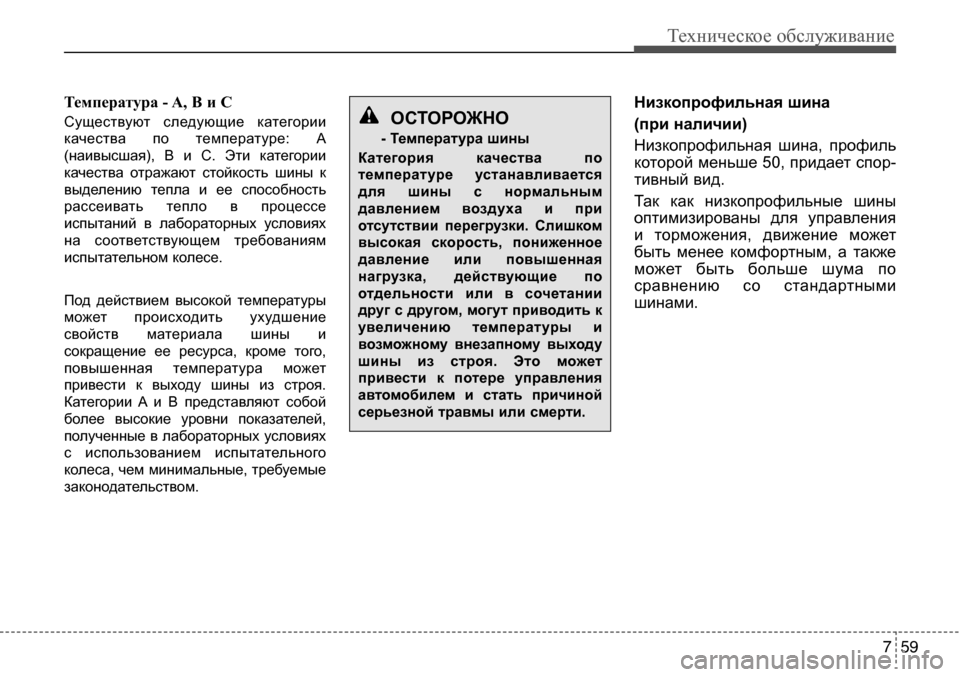

остороЖно
- температура шины
категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки. слишком
высокая скорость, пониженное
давление или повышенная
нагрузка, действующие по
отдельности или в сочетании друг с другом, могут приводить к увеличению температуры и
возможному внезапному выходу шины из строя. Это может
привести к потере управления автомобилем и стать причиной
серьезной травмы или смерти.

Техническое обслуживание
60
7

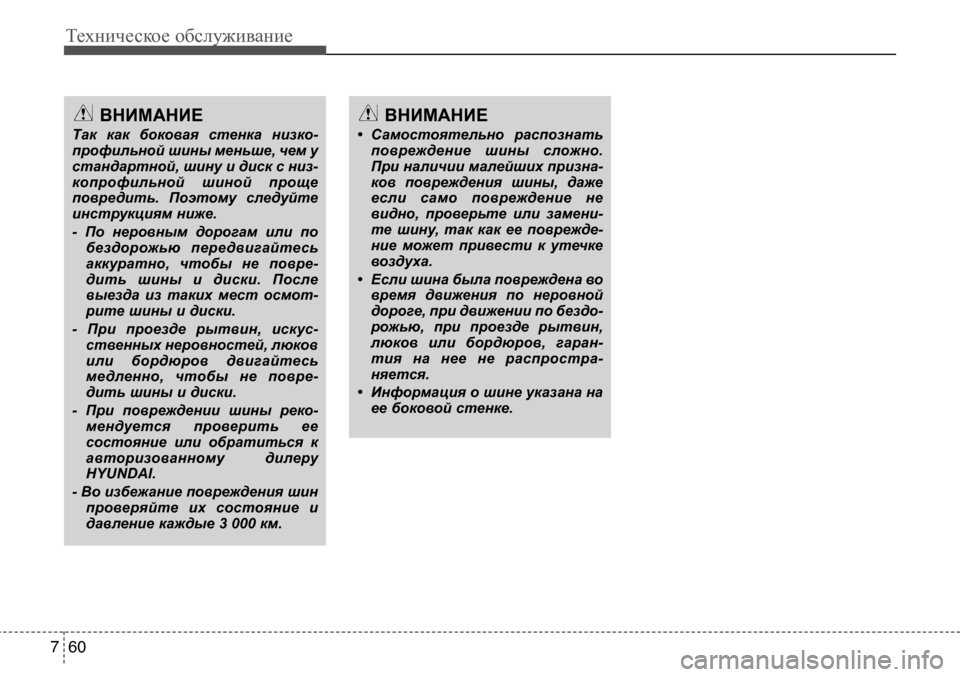

ВнИМАнИе
Так как боковая стенка низко-
профильной шины меньше, чем у
стандартной, шину и диск с низ-
копрофильной шиной проще
повредить. Поэтому следуйте
инструкциям ниже.
- По неровным дорогам или по бездорожью передвигайтесь
аккуратно, чтобы не повре-
дить шины и диски. После
выезда из таких мест осмот-рите шины и диски.
- При проезде рытвин, искус- ственных неровностей, люков
или бордюров двигайтесь
медленно, чтобы не повре-
дить шины и диски.
- При повреждении шины реко- мендуется проверить ее
состояние или обратиться к
авторизованному дилеру
HYUNDAI.
- Во избежание повреждения шин проверяйте их состояние и
давление каждые 3 000 км.ВнИМАнИе
• Самостоятельно распознать повреждение шины сложно.
При наличии малейших призна-
ков повреждения шины, даже
если само повреждение не
видно, проверьте или замени-
те шину, так как ее поврежде-
ние может привести к утечке
воздуха.
• Если шина была повреждена во время движения по неровной
дороге, при движении по бездо-
рожью, при проезде рытвин,
люков или бордюров, гаран-
тия на нее не распростра- няется.
• Информация о шине указана на ее боковой стенке.

7 61
Техническое обслуживание
Для защиты электрической системыавтомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохра-
нители.
У этого автомобиля имеется 2 (или 3) панели предохранителей, одна из
которых расположена в боковой
панели со стороны водителя, еще
одна находится в моторном отсеке. Если в вашем автомобиле не
работают какие-либо осветительные
приборы, дополнительное электро-
оборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей, установ-
ленную со стороны водителя.
Перед заменой перегоревшего предо- хранителя отсоедините отрицатель-
ный кабель аккумуляторной батареи.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
Если после выполнения замены
предохранитель повторно перегорел, это указывает на наличие
неисправности элементов элект-
рической системы. Рекомендуется
прекратить использование соот-
ветствующей системы автомобиля и проконсультироваться с авторизо-
ванным дилером компании HYUNDAI.

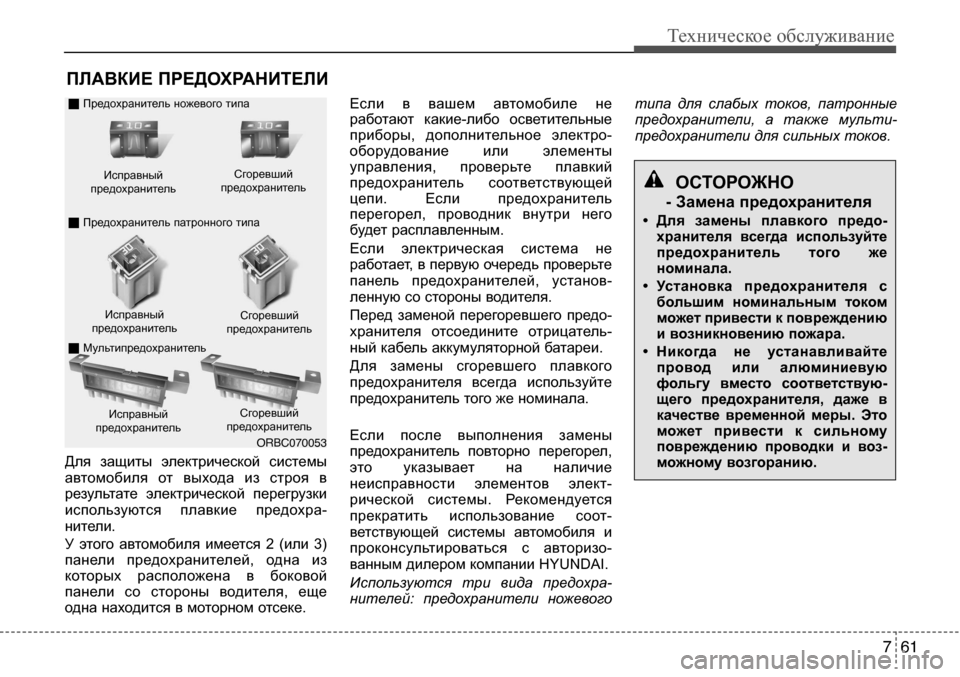

Используются три вида предохра-
нителей: предохранители ножевого типа для слабых токов, патронные
предохранители, а также мульти-
предохранители для сильных токов.
ПЛАВкИе ПреДоХрАнИтеЛИ
orbc070053
Исправный
предохранитель Исправный
предохранитель
n
Предохранитель ножевого типа
n Предохранитель патронного типа
n Мультипредохранитель Сгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель
остороЖно
- Замена предохранителя
• Для замены плавкого предо- хранителя всегда используйте
предохранитель того же
номинала.
• Установка предохранителя с большим номинальным током
может привести к повреждению
и возникновению пожара.
• никогда не устанавливайте провод или алюминиевую
фольгу вместо соответствую-
щего предохранителя, даже в
качестве временной меры. Это
может привести к сильному
повреждению проводки и воз-
можному возгоранию.

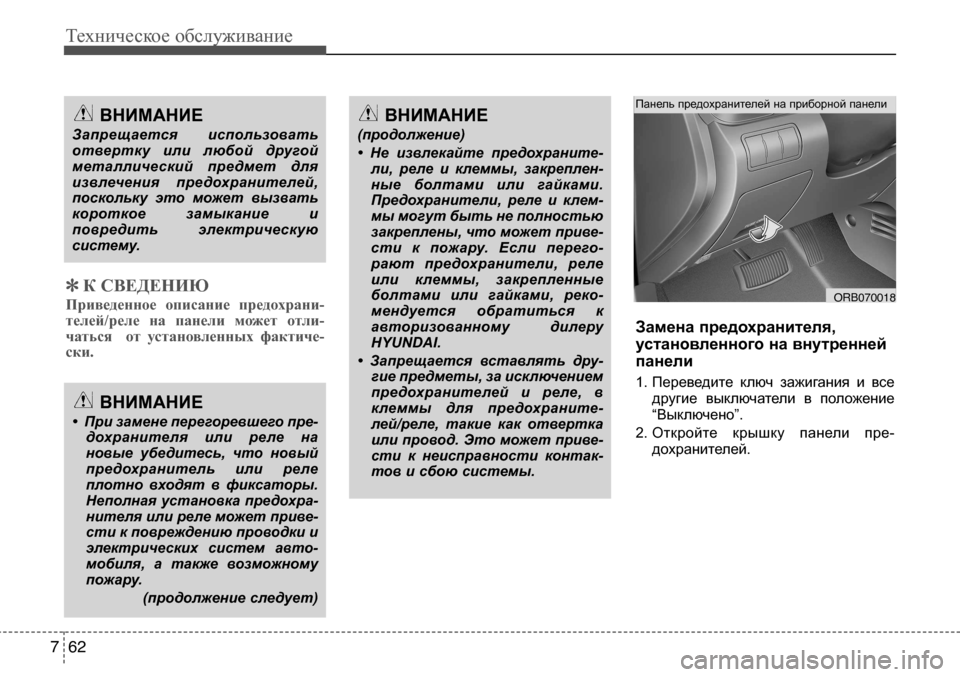

orb070018
Панель предохранителей на приборной панелиВнИМАнИе
(продолжение)
• Не извлекайте предохраните- ли, реле и клеммы, закреплен-
ные болтами или гайками.
Предохранители, реле и клем-
мы могут быть не полностью
закреплены, что может приве-
сти к пожару. Если перего-
рают предохранители, реле
или клеммы, закрепленные
болтами или гайками, реко-
мендуется обратиться к авторизованному дилеру
HYUNDAI.
• Запрещается вставлять дру- гие предметы, за исключениемпредохранителей и реле, вклеммы для предохраните-лей/реле, такие как отвертка
или провод. Это может приве-
сти к неисправности контак- тов и сбою системы.
Техническое обслуживание
62
7
ВнИМАнИе
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.
] К СВЕДЕНИЮ
Приведенное описание предохрани- телей/реле на панели может отли-
чаться от установленных фактиче-
ски.
Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре- дохранителей.
ВнИМАнИе
• При замене перегоревшего пре- дохранителя или реле на
новые убедитесь, что новый предохранитель или реле плотно входят в фиксаторы.
Неполная установка предохра- нителя или реле может приве-
сти к повреждению проводки и
электрических систем авто-
мобиля, а также возможному
пожару.
(продолжение следует)

7 63
Техническое обслуживание
3. Извлеките предположительно неис-правный предохранитель прямымдвижением.
Пользуйтесь съемником
предохранителей, расположенным
на панели со стороны переднего
пассажира.
4. Проверьте снятый предохранитель; если он перегорел, замените его нановый. 5. Вставьте новый плавкий
предохранитель того же номинала и
убедитесь, что он надежно
закреплен в зажимах.
Если зажимы ослаблены, рекоменду-
ется обратиться к авторизованному
дилеру компании HYUNDAI.
При отсутствии запасных предо-
хранителей используйте предохра-
нители того же номинала,
установленные в цепях устройств,
которые не являются обяза-
тельными для работы автомобиля, таких как прикуриватель.
Если фары или другие электрическиеприборы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в моторном отсеке. Если плавкий
предохранитель перегорел, его
следует заменить. Предохранитель с памятью
Автомобиль оснащен предохра-
нителем, позволяющим предотвратить
разряд аккумуляторной батареи в
случае стоянки с остановленным
двигателем в течение длительного
периода времени. Перед постановкой
автомобиля на стоянку на
продолжительное время выполните
следующие действия.
1. Остановите двигатель.
2. Выключите фары и габаритные
огни.

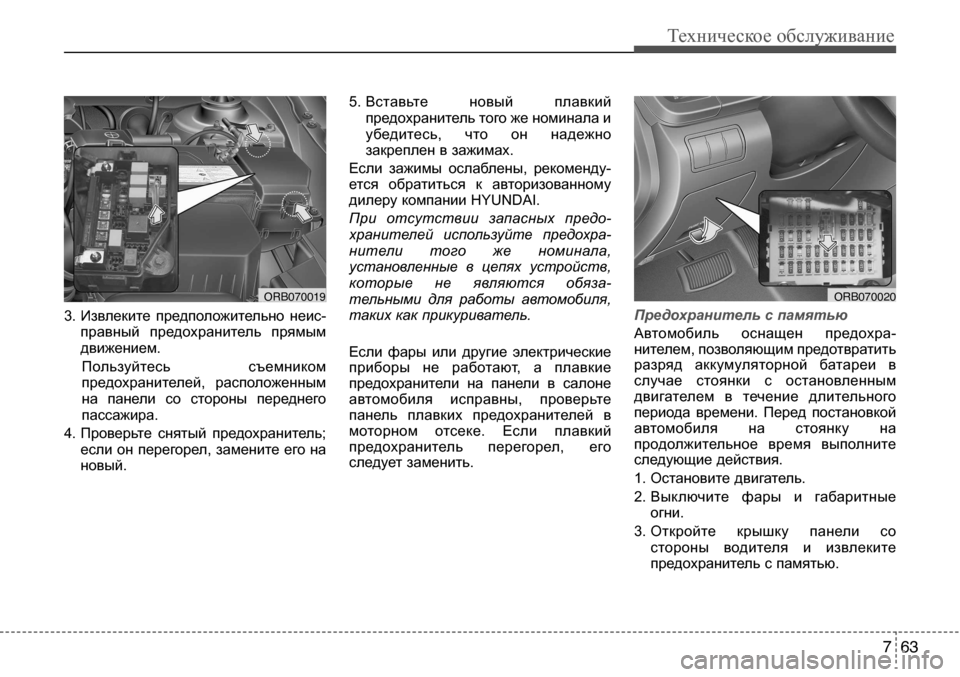

3. Откройте крышку панели со стороны водителя и извлеките
предохранитель с памятью.
orb070019orb070020

]К СВЕДЕНИЮ
• Если предохранитель извлечен из панели плавких предохранителей,
не будут работать звуковая
сигнализация, аудиосистема, часы,
лампы, установленные в салоне, и
т.д. После установки предо-
хранителя на место некоторые
приборы будет необходимо
повторно настроить. (См. пункт
“Аккумуляторная батарея” в
данном разделе).
• Даже при извлеченном предохранителе с памятью
аккумуляторная батарея может
продолжать разряжаться из-за
работающих фар или других электрических устройств.
• Если необходимо поставить автомо- биль на стоянку на продолжитель-
ное время, превышающее 1 месяц,
следует извлечь предохранитель с
памятью для предотвращения раз-
ряда аккумуляторной батареи

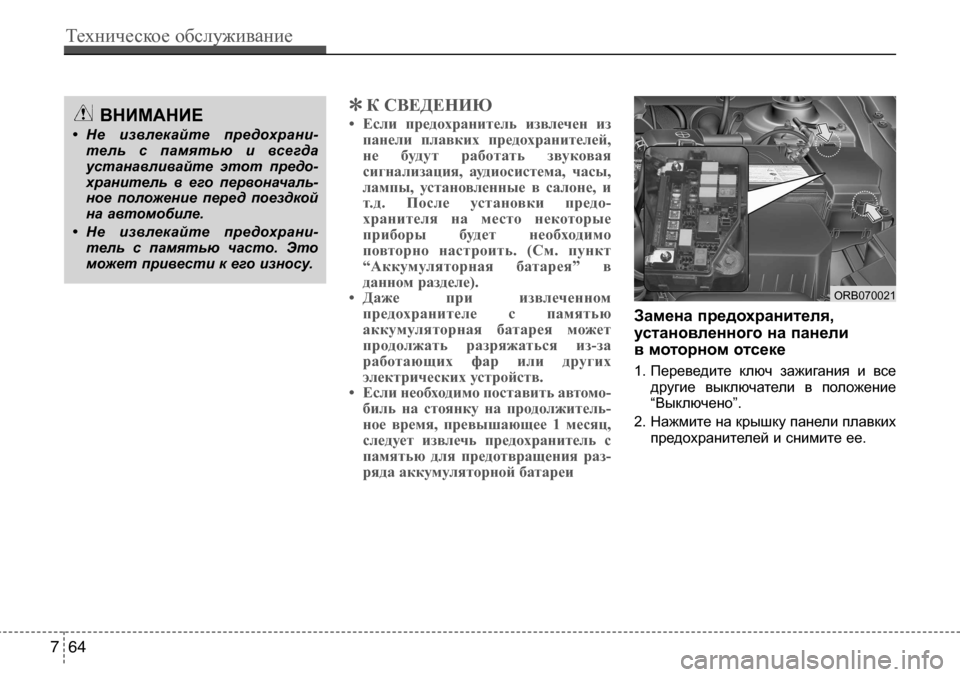

Замена предохранителя,
установленного на панели
в моторном отсеке
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Нажмите на крышку панели плавких предохранителей и снимите ее.
ВнИМАнИе
• Не извлекайте предохрани- тель с памятью и всегда
устанавливайте этот предо-
хранитель в его первоначаль-
ное положение перед поездкой
на автомобиле.
• Не извлекайте предохрани- тель с памятью часто. Это
может привести к его износу.
7 64
Техническое обслуживание
ORB070021

3. Проверьте снятый предохранитель;если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.
4. Вставьте новый плавкий предохранитель того же номинала и
убедитесь, что он надежно
закреплен в зажимах. Если зажимы
ослаблены, рекомендуется
обратиться к авторизованному
дилеру компании HYUNDAI.

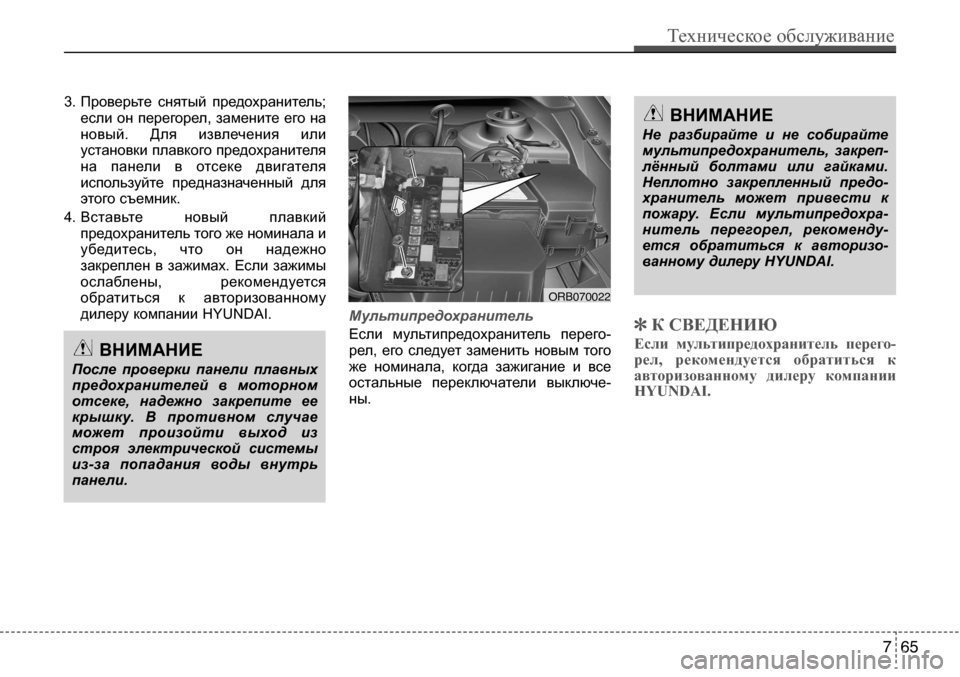

Мультипредохранитель
Если мультипредохранитель перего-
рел, его следует заменить новым того же номинала, когда зажигание и всеостальные переключатели выключе-
ны.] К СВЕДЕНИЮ
Если мультипредохранитель перего-
рел, рекомендуется обратиться к
авторизованному дилеру компании
Hyundai.
ВнИМАнИе
После проверки панели плавных
предохранителей в моторном
отсеке, надежно закрепите ее
крышку. В противном случае может произойти выход из строя электрической системыиз-за попадания воды внутрь
панели.
orb070022
Техническое обслуживание
65
7
ВнИМАнИе
Не разбирайте и не собирайте
мультипредохранитель, закреп-
лённый болтами или гайками.
Неплотно закрепленный предо-
хранитель может привести к
пожару. Если мультипредохра-
нитель перегорел, рекоменду-
ется обратиться к авторизо-
ванному дилеру HYUNDAI.

описание панели плавких
предохранителей и реле
Под крышкой панели плавких предо-хранителей и реле находится таблич-ка с наименованиями предохраните- лей/реле и значениями их номиналь-
ных токов.
] К СВЕДЕНИЮ
Отдельные пункты описания панели предохранителей могут быть непри-
менимы к вашему автомобилю. Опи-
сание является полным на момент
издания. При проверке панели пре- дохранителей своего автомобиля
используйте табличку, расположен-
ную на его корпусе.
7 66
Техническое обслуживание

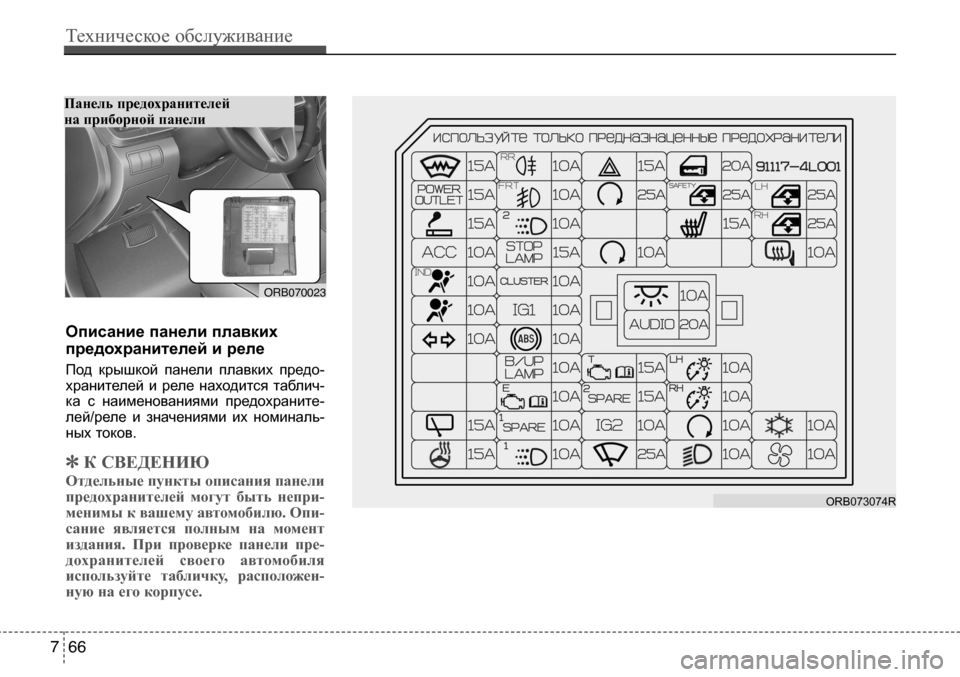

Панель предохранителей
на приборной панели
orb070023
ORB073074R
