2013 Hyundai Solaris Инструкция по эксплуатации (in Russian)

Действия в непредвиденных ситуациях
6
6
Процедура запуска двигателя
от внешнего источника питания
1. Убедитесь, что напряжение
внешней аккумуляторной батареи
составляет 12 В, а ее
отрицательный вывод соединен с
«массой» автомобиля.
2. Если внешняя батарея находится на другом автомобиле, не
допускайте их соприкосновения.
3. Отсоедините все потребители электроэнергии, ненужные в данный
момент.
4. Подсоедините соединительные провода для запуска двигателя отвнешнего источника питания с
точным соблюдением последо-
вательности, показанной на
рисунке.
Сначала подсоедините один конец соединительного провода к
положительному выводу разъема для запуска двигателя от внешнего
питания (1), а затем подсоедините другой конец провода кположительному выводу внешней
аккумуляторной батареи (2).
После этого подсоедините один
конец другого соединительного
провода к отрицательному выводу
разъема аккумуляторной батареи (3), а другой конец провода - к
отрицательному выводу
соединителя для запуска двигателя
от внешнего источника питания (4).
Не подсоединяйте провода к
компонентам, которые придут в
движение после начала
проворачивания коленчатого вала, а
также вблизи таких частей.
Не дотрагивайтесь концами соединительных кабелей до чего-
либо, кроме соответствующих
выводов батарей и точек
соединения с “массой”. При-
соединяя кабели, не наклоняйтесь
над батареей.
ВНИмАНИЕ
- Кабели аккумуляторной батареи
Не соединяйте отрицательные
выводы разряженной и внешней
аккумуляторных батарей. Это
может привести к перегреву и
растрескиванию разряженной
батареи, сопровождаемому
выбросом кислоты.
(продолжение) Она ядовита и обладает
коррозионным действием. При
запуске двигателя от внешнего
источника питания, надевайте
защитные очки и следите за
тем, чтобы кислота не попала
на кожу, одежду или
автомобиль.
• Не пытайтесь запустить дви- гатель от внешнего источника
питаиня в случае замерзанияили низкого уровняэлектролита в разряженной
аккумуляторной батарее; она
может разорваться или
взорваться.

67
Действия в непредвиденных ситуациях
5. Запустите двигатель автомобиля,
аккумуляторная батарея которого
используется в качестве внешнего
источника питания, и установите
частоту вращения коленчатого вала
2 000 об/мин, после чего запустите
двигатель от автомобиля с
разряженной аккумуляторной
батареей.
Если причина разряда вашей
аккумуляторной батареи неясна,
рекомендуется обратиться к
авторизованному дилеру компании HYUNDAI для проверки системы. Запуск двигателя буксировкой
Запрещается запускать двигатель,
толкая ваш автомобиль,
оборудованный механической
коробкой передач, поскольку это
может привести к повреждению
системы контроля токсичности
отработавших газов.
Таким способом нельзя запускать
двигатели автомобилей с
автоматической коробкой передач.
Следуйте инструкциям, приведеннымв этом разделе относительно запуска
двигателя от внешнего источника
питания.
ОСТОРОжНО
Никогда не буксируйте
автомобиль для запуска его
двигателя, поскольку в
результате резкого броска
вперед после запуска возможно его столкновение с букси-
рующим автомобилем.

Действия в непредвиденных ситуациях
8
6
ЕСЛИ ДВИГАТЕЛЬ ПЕРЕГРЕВАЕТСЯ
Если о перегреве можно судить по
указателю температуры, происходит
снижение мощности, слышится
громкое гудение или стук, скорее
всего, перегрелся двигатель. В этом
случае следует:
1. При первой же безопасной возможности свернуть на обочину и
остановиться.
2. Установить рычаг селектора в положение “Р” (для автоматическойкоробки передач) или в нейтральное положение (для ручной коробки
передач) и включить стояночный
тормоз. Выключить кондиционер,
если он работает.
3. Остановить двигатель, если охлаждающая жидкость вытекаетпод днище или из-под капота идет пар. Нельзя открывать капот до прекращения вытекания
охлаждающей жидкости и выхода пара. Если нет признаков утечки охлаждающей жидкости и пара,
оставить двигатель работающим и
проверить работу вентилятора
системы охлаждения двигателя.
Остановить двигатель, если
вентилятор не работает. 4. Проверить наличие приводного
ремня водяного насоса. Если он на
месте, проверить его натяжение.
Если приводной ремень в
нормальном состоянии, проверить
радиатор, шланги и днище
автомобиля на наличие утечек
охлаждающей жидкости. (При
выключении работающего конди-
ционера с его испарителя будет
стекать холодная вода. Это -
нормально.)
5. Если разрушен приводной ремень водяного насоса или происходит
утечка охлаждающей жидкости,
рекомендуется немедленно оста- новить двигатель и обратиться запомощью к авторизованному ди- леру компании HYUNDAI. 6. Если невозможно установить
причину перегрева, подождите, пока
температура двигателя вернется к
норме. Затем, в случае утечки
охлаждающей жидкости, аккуратно
долейте ее в бачок, чтобы довести
уровень жидкости до половинной
отметки.
7. Осторожно продолжайте движение, следя за появлением признаков
перегрева. Если перегрев пов-
торится, рекомендуется обратиться
за помощью к авторизованному
дилеру компании HYUNDAI.
ОСТОРОжНО
Чтобы избежать травмирования
во время работы двигателя,
держите волосы, руки и одежду подальше от движущихся частей,
таких как вентилятор и
приводные ремни.
ОСТОРОжНО
Не снимайте крышку радиатора
при горячем двигателе. может
произойти выброс охлаждающей
жидкости из отверстия, что
приведет к сильным ожогам.
ВНИмАНИЕ
При значительной потере
охлаждающей жидкости, ука-
зывающей на утечку в системе
охлаждения, рекомендуется про-
верить систему у авторизо-
ванного дилера компании
HYUNDAI.

69
Действия в непредвиденных ситуациях
(продолжение)
• Пользуйтесь специально
предназначенными для домк-
рата местами спереди и сзади
автомобиля; никогда не
упирайте домкрат в бамперы
и любые другие части
автомобиля.
• Автомобиль, приподнятый домкратом, может неожидан-
но покатиться и стать при-
чиной серьезной травмы или
смерти. Нельзя допускать,
чтобы какая-либо часть тела
находилась под автомоби-
лем, который приподнят
домкратом, необходимо ис-
пользовать опорные стойки.
• Нельзя включать зажигание и запускать двигатель, пока
автомобиль приподнят домк-
ратом.
• В автомобиле, который приподнят домкратом, не
должно быть людей.
• Убедитесь, что все дети находятся в безопасном
месте вдали от дороги и от
автомобиля, который пред-
стоит приподнять домкратом.
ЕСЛИ УПАЛО ДАВЛЕНИЕ ВОЗДУХА В ШИНЕ
Домкрат и инструменты
Домкрат, рукоятка домкрата и
баллонный ключ хранятся в багажном отделении. Для доступа
к инструменту поднимите крышку
отсека для инструментов в
багажном отделении.
(1) Домкрат
(2) Рукоятка домкрата
(3) Баллонный ключ
(4) Буксировочная проушина
(5) Гаечный ключ
(6) ОтверткаИнструкции
по использованию домкрата
Домкрат предназначен только для
аварийной замены колеса.
Правильное хранение домкрата
предотвратит его “громыхание”
при движении автомобиля.
Выполнение инструкций по
использованию домкрата умень-
шит риск получения травмы.
ОСТОРОжНО
- Замена колеса
• Ни в коем случае не ремонтируйте автомобильна проезжей части дороги
или шоссе.
• Для замены колеса обязательно сверните сдороги на обочину. Домкратом можно поль-зоваться на ровном, твер-
дом грунте. При отсутствии
твердого, ровного места на
обочине обратитесь за
помощью в службу бук-
сировки.
(продолжение следует)
OQBR061012

Действия в непредвиденных ситуациях
10
6
Извлечение и хранение
запасного колеса
Поверните барашковый болт,
удерживающий запасное колесо,
против часовой стрелки.
Устанавливайте колесо в порядке, обратном порядку снятия.
Для предотвращения шума,
возникающего при
соприкосновении инструментов и
запасной шины во время
движения автомобиля, следует
укладывать их должным образом. Замена колеса
1. Припаркуйтесь на ровном
участке и надежно включите
стояночный тормоз.
2. Переведите рычаг переклю- чения передач в положение “r”
(Задний ход), если автомобиль
укомплектован механической
коробкой передач или “P”
(Парковка), если автомобиль
укомплектован автоматической коробкой передач.
3. Включите аварийную световую сигнализацию. 4. Извлеките из автомобиля
колесный ключ, домкрат,
рукоятку домкрата и запасное
колесо.
5. Заблокируйте спереди и сзади колесо, диагонально противо-
положное месту установки
домкрата.
obH068002L1JbA6504orbC060002

6 11
Действия в непредвиденных ситуациях
6. Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
отворачивайте их окончательно
до тех пор, пока колесо не будет
поднято над землей. 7. Установите домкрат в переднее
или заднее положение для
домкрата, ближайшее к
заменяемому колесу.
Устанавливайте домкрат в
специально предназначенных
местах под рамой. Места для
установки домкрата представ-
ляют собой приваренные к раме
пластины с двумя выступами и
приподнятым краем для кон-
такта с домкратом.
ОСТОРОжНО - Замена колеса
• Для предотвращения движения автомобиля во
время замены колеса всегда
включайте ручной тормоз
полностью и блокируйте
колесо, диагонально
противоположное заме-
няемому.
• Поднимая автомобиль домкратом, рекомендуется
блокировать колеса проти-
вооткатными упорами; пассажиры при этом не
должны находиться в
автомобиле.
orbC0600031Jb6025

Действия в непредвиденных ситуациях
12
6
8. Вставив рукоятку домкрата и
поворачивая ее по часовойстрелке, поднимайте авто-
мобиль до тех пор, пока колесо
не будет поднято над землей.
Это расстояние составляет
примерно 30 мм (1,2 дюйма).
Прежде чем отворачивать
колесные гайки, убедитесь в
устойчивости автомобиля и в отсутствии возможностей его
передвижения или соскальзы- вания. 9. Ослабьте колесные гайки и
отверните их вручную. Плавно
снимите колесо со шпилек и
положите его плашмя, чтобы
оно не катилось. Для установки
колеса на ступицу возьмите
запасное колесо, совместите
отверстия со шпильками и
надвиньте колесо на них. При
возникновении затруднений
слегка наклоните колесо и
совместите верхнее отверстие в
колесе с верхней шпилькой.
Затем покачайте колесо из
стороны в сторону и надвиньте
его на другие шпильки.
ОСТОРОжНО
- место расположения домкрата
Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автомобиля, установленного
в специально предназ-
наченном для него месте;
никогда не ставьте домкрат под какой-либо другой частью автомобиля.
orbC060004

6 13
Действия в непредвиденных ситуациях

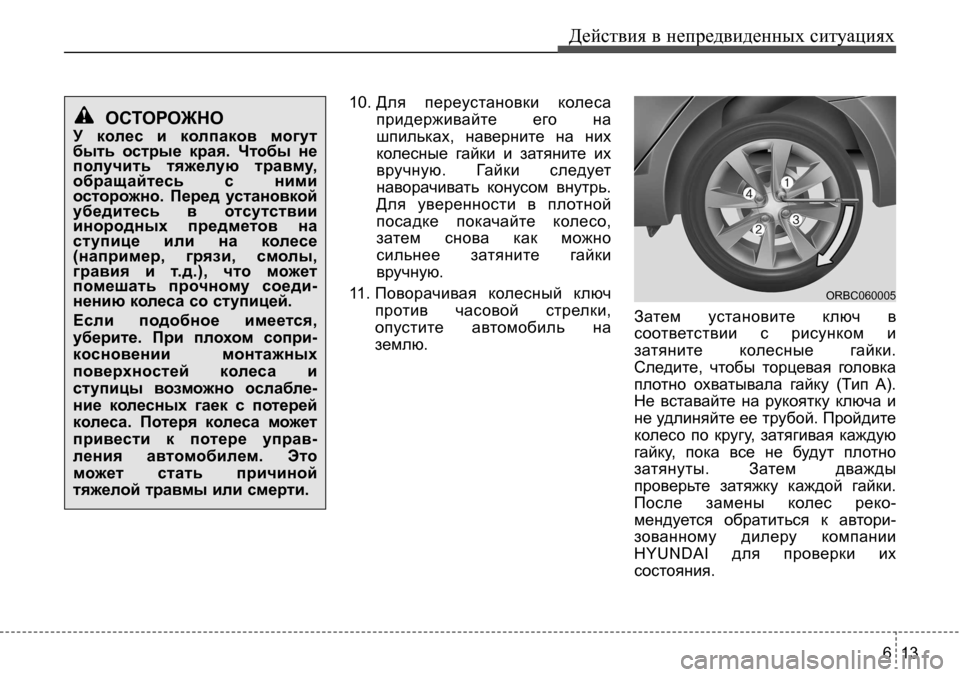

10. Для переустановки колеса
придерживайте его на
шпильках, наверните на них
колесные гайки и затяните их
вручную. Гайки следует
наворачивать конусом внутрь.
Для уверенности в плотной
посадке покачайте колесо,
затем снова как можно
сильнее затяните гайки
вручную.
11. Поворачивая колесный ключ против часовой стрелки,
опустите автомобиль на
землю. Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая головка
плотно охватывала гайку (Тип A).
Не вставайте на рукоятку ключа и
не удлиняйте ее трубой. Пройдите
колесо по кругу, затягивая каждую
гайку, пока все не будут плотно
затянуты. Затем дважды
проверьте затяжку каждой гайки.
После замены колес реко-
мендуется обратиться к автори-
зованному дилеру компании
HYUNDAI для проверки их
состояния.
ОСТОРОжНО
У колес и колпаков могут
быть острые края. Чтобы не
получить тяжелую травму,
обращайтесь с ними
осторожно. Перед установкой
убедитесь в отсутствии
инородных предметов на
ступице или на колесе
(например, грязи, смолы,
гравия и т.д.), что может
помешать прочному соеди-
нению колеса со ступицей.
Если подобное имеется, уберите. При плохом сопри-
косновении монтажных
поверхностей колеса и ступицы возможно ослабле-ние колесных гаек с потерей
колеса. Потеря колеса может привести к потере управ- ления автомобилем. Этоможет стать причиной тяжелой травмы или смерти.
orbC060005
