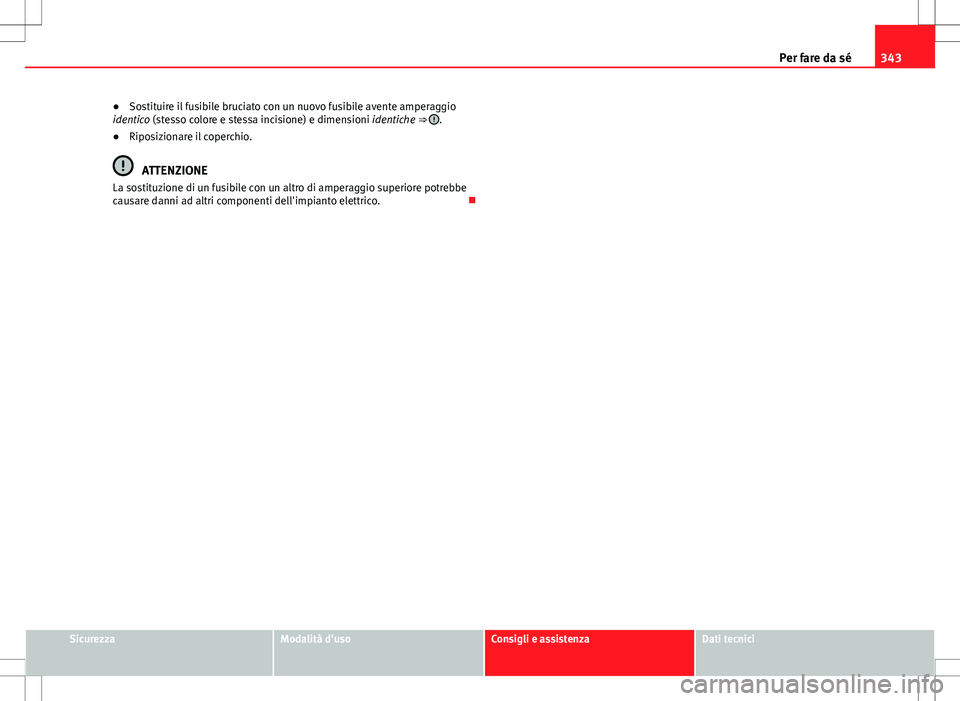

Page 345 of 404
343
Per fare da sé
● Sostituire il fusibile bruciato con un nuovo fusibile avente amperaggio
identico (stesso colore e stessa incisione) e dimensioni identiche ⇒
.
● Riposizionare il coperchio.
ATTENZIONE
La sostituzione di un fusibile con un altro di amperaggio superiore potrebbe
causare danni ad altri componenti dell'impianto elettrico.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

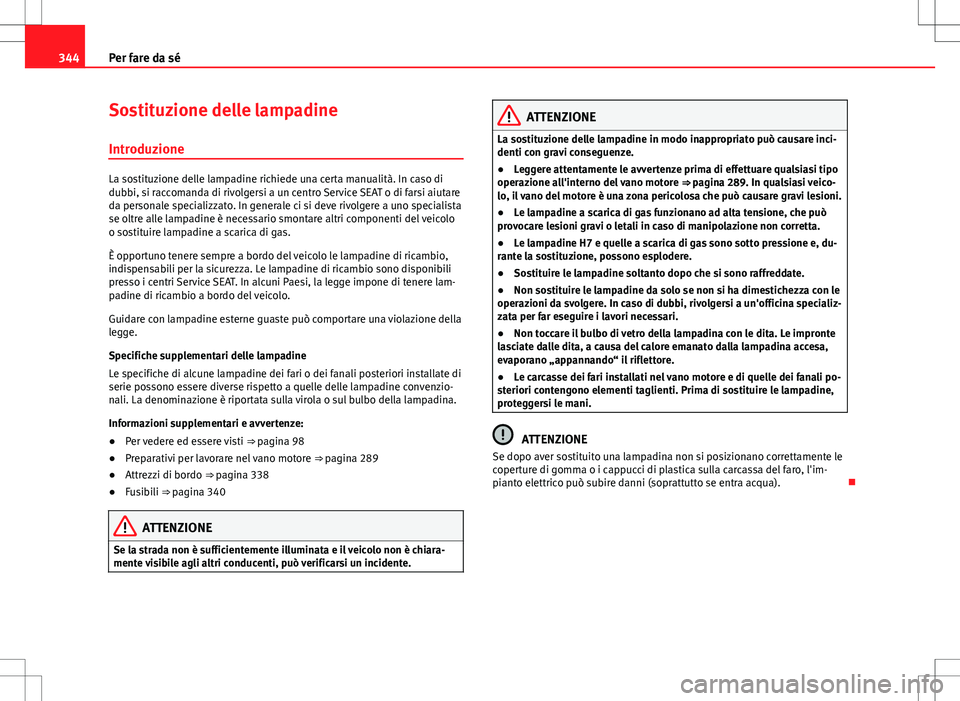

Page 346 of 404

344Per fare da sé
Sostituzione delle lampadine
Introduzione
La sostituzione delle lampadine richiede una certa manualità. In caso di
dubbi, si raccomanda di rivolgersi a un centro Service SEAT o di farsi aiutare
da personale specializzato. In generale ci si deve rivolgere a uno specialista
se oltre alle lampadine è necessario smontare altri componenti del veicolo
o sostituire lampadine a scarica di gas.
È opportuno tenere sempre a bordo del veicolo le lampadine di ricambio,
indispensabili per la sicurezza. Le lampadine di ricambio sono disponibili
presso i centri Service SEAT. In alcuni Paesi, la legge impone di tenere lam-
padine di ricambio a bordo del veicolo.
Guidare con lampadine esterne guaste può comportare una violazione della
legge.
Specifiche supplementari delle lampadine
Le specifiche di alcune lampadine dei fari o dei fanali posteriori installate di
serie possono essere diverse rispetto a quelle delle lampadine convenzio-
nali. La denominazione è riportata sulla virola o sul bulbo della lampadina.
Informazioni supplementari e avvertenze:
● Per vedere ed essere visti ⇒ pagina 98
● Preparativi per lavorare nel vano motore ⇒ pagina 289
● Attrezzi di bordo ⇒ pagina 338
● Fusibili ⇒ pagina 340
ATTENZIONE
Se la strada non è sufficientemente illuminata e il veicolo non è chiara-
mente visibile agli altri conducenti, può verificarsi un incidente.
ATTENZIONE
La sostituzione delle lampadine in modo inappropriato può causare inci-
denti con gravi conseguenze.
● Leggere attentamente le avvertenze prima di effettuare qualsiasi tipo
operazione all'interno del vano motore ⇒ pagina 289. In qualsiasi veico-
lo, il vano del motore è una zona pericolosa che può causare gravi lesioni.
● Le lampadine a scarica di gas funzionano ad alta tensione, che può
provocare lesioni gravi o letali in caso di manipolazione non corretta.
● Le lampadine H7 e quelle a scarica di gas sono sotto pressione e, du-
rante la sostituzione, possono esplodere.
● Sostituire le lampadine soltanto dopo che si sono raffreddate.
● Non sostituire le lampadine da solo se non si ha dimestichezza con le
operazioni da svolgere. In caso di dubbi, rivolgersi a un'officina specializ-
zata per far eseguire i lavori necessari.
● Non toccare il bulbo di vetro della lampadina con le dita. Le impronte
lasciate dalle dita, a causa del calore emanato dalla lampadina accesa,
evaporano „appannando“ il riflettore.
● Le carcasse dei fari installati nel vano motore e di quelle dei fanali po-
steriori contengono elementi taglienti. Prima di sostituire le lampadine,
proteggersi le mani.
ATTENZIONE
Se dopo aver sostituito una lampadina non si posizionano correttamente le
coperture di gomma o i cappucci di plastica sulla carcassa del faro, l'im-
pianto elettrico può subire danni (soprattutto se entra acqua).
Page 347 of 404

345
Per fare da sé
Spia di controllo
si accen- dePossibile causaSoluzione
Una lampadina esterna del
veicolo non funziona.Sostituire la lampadina guasta.
Quando si collega l'accensione si accendono per alcuni secondi le spie di
avvertimento e di controllo e viene svolto un controllo di buon funziona-
mento. Si spengono dopo alcuni secondi.
Controllo delle lampadine del rimorchio
Nei veicoli dotati di gancio di traino installato in fabbrica, vengono control-
late anche alcune lampadine del rimorchio, se la presa di corrente di que-
st'ultimo è collegata correttamente.
I guasti ai lampeggianti del rimorchio vengono indicati nel quadro strumen-
ti tramite il raddoppio della frequenza del lampeggiante interessato ( o )
⇒ pagina 98.
● Guasto generale di tutti i lampeggianti da un lato.
● Guasto della luce posteriore da un lato (in alcuni modelli, indica anche
un guasto della luce della targa).
● Guasto delle luci del freno.
ATTENZIONE
Se le spie di avvertimento e i messaggi vengono trascurati, il veicolo po-
trebbe arrestarsi in mezzo al traffico o potrebbero verificarsi incidenti
con feriti gravi.
● Non trascurare mai le spie di avvertimento né i messaggi di testo.
● Arrestare il veicolo non appena sia possibile farlo in condizioni di si-
curezza.
ATTENZIONE
Se le spie di controllo accese e i messaggi di testo vengono ignorati, posso-
no verificarsi guasti nel veicolo.
Avvertenza
In caso di guasto a uno dei LED di un faro posteriore non verrà emessa alcu-
na segnalazione. Tuttavia, se il guasto interessa tutti i LED, si accende la
spia di controllo .
Informazioni sulla sostituzione di una lampadina
Elenco di controllo
Prima di cambiare una lampadina, eseguire le seguenti operazioni nella se-
quenza indicata ⇒
:
Parcheggiare il veicolo a distanza di sicurezza dal traffico e su un fondo
adeguato.
Attivare il freno di stazionamento elettronico ⇒ pagina 191.
Ruotare il comando delle luci portandolo nella posizione 0
⇒ pagi-
na 98.
Portare la leva del lampeggiante in posizione neutra ⇒ pagina 98.
Cambio automatico: selezionare la posizione di marcia P ⇒ pagina 182.
Spegnere il motore ed estrarre la chiave di accensione ⇒ pagina 178.
Cambio manuale: innestare una marcia ⇒ pagina 182.
Attendere che le luci di orientamento si spengano ⇒ pagina 98.
Lasciar raffreddare la lampadina. Verificare visivamente se vi sono fusibili bruciati ⇒ pagina 340.
Sostituire la lampadina corrispondente seguendo le istruzioni ⇒
. Le
lampadine devono essere sostituite soltanto con lampadine nuove
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

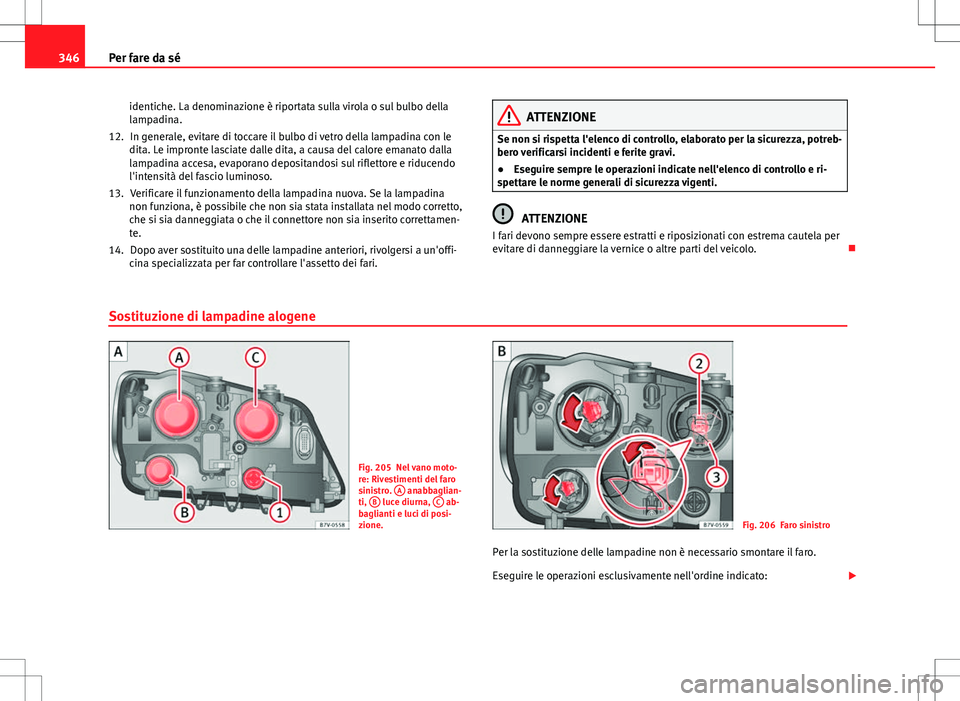

Page 348 of 404

346Per fare da sé
identiche. La denominazione è riportata sulla virola o sul bulbo della
lampadina.In generale, evitare di toccare il bulbo di vetro della lampadina con le
dita. Le impronte lasciate dalle dita, a causa del calore emanato dalla
lampadina accesa, evaporano depositandosi sul riflettore e riducendo
l'intensità del fascio luminoso.
Verificare il funzionamento della lampadina nuova. Se la lampadina
non funziona, è possibile che non sia stata installata nel modo corretto,
che si sia danneggiata o che il connettore non sia inserito correttamen-
te.
Dopo aver sostituito una delle lampadine anteriori, rivolgersi a un'offi-
cina specializzata per far controllare l'assetto dei fari.
12.
13.
14.
ATTENZIONE
Se non si rispetta l'elenco di controllo, elaborato per la sicurezza, potreb-
bero verificarsi incidenti e ferite gravi.
● Eseguire sempre le operazioni indicate nell'elenco di controllo e ri-
spettare le norme generali di sicurezza vigenti.
ATTENZIONE
I fari devono sempre essere estratti e riposizionati con estrema cautela per
evitare di danneggiare la vernice o altre parti del veicolo.
Sostituzione di lampadine alogene
Fig. 205 Nel vano moto-
re: Rivestimenti del faro
sinistro. A
anabbaglian-
ti, B luce diurna, C ab-
baglianti e luci di posi-
zione.
Fig. 206 Faro sinistro
Per la sostituzione delle lampadine non è necessario smontare il faro.
Eseguire le operazioni esclusivamente nell'ordine indicato:

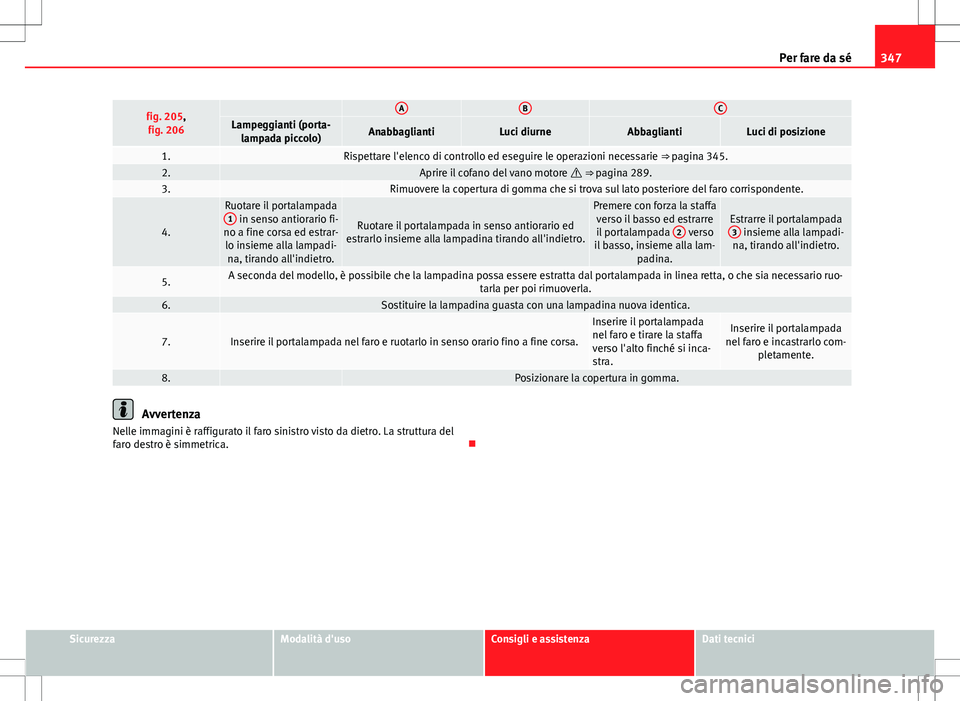

Page 349 of 404

347
Per fare da sé
fig. 205,
fig. 206 ABCLampeggianti (porta- lampada piccolo)AnabbagliantiLuci diurneAbbagliantiLuci di posizione
1.Rispettare l'elenco di controllo ed eseguire le operazioni necessarie ⇒ pagina 345.2.Aprire il cofano del vano motore ⇒ pagina 289.3. Rimuovere la copertura di gomma che si trova sul lato posteriore del faro corrispondente.
4.
Ruotare il portalampada
1 in senso antiorario fi-
no a fine corsa ed estrar- lo insieme alla lampadi- na, tirando all'indietro.Ruotare il portalampada in senso antiorario ed
estrarlo insieme alla lampadina tirando all'indietro.
Premere con forza la staffa verso il basso ed estrarre
il portalampada 2
verso
il basso, insieme alla lam- padina.Estrarre il portalampada3 insieme alla lampadi-
na, tirando all'indietro.
5.A seconda del modello, è possibile che la lampadina possa essere estratta dal portalampada in linea retta, o che sia necessario ruo- tarla per poi rimuoverla.
6.Sostituire la lampadina guasta con una lampadina nuova identica.
7.Inserire il portalampada nel faro e ruotarlo in senso orario fino a fine corsa.
Inserire il portalampada
nel faro e tirare la staffa
verso l'alto finché si inca-
stra.Inserire il portalampada
nel faro e incastrarlo com- pletamente.
8. Posizionare la copertura in gomma.
Avvertenza
Nelle immagini è raffigurato il faro sinistro visto da dietro. La struttura del
faro destro è simmetrica.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

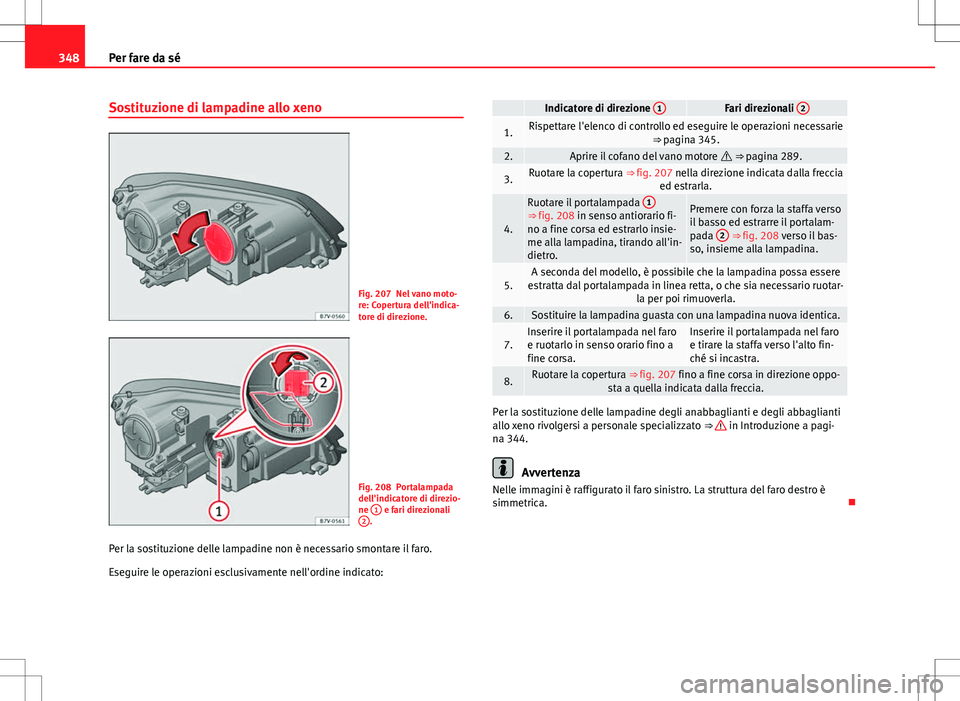

Page 350 of 404

348Per fare da sé
Sostituzione di lampadine allo xeno
Fig. 207 Nel vano moto-
re: Copertura dell'indica-
tore di direzione.
Fig. 208 Portalampada
dell'indicatore di direzio-
ne 1
e fari direzionali
2.
Per la sostituzione delle lampadine non è necessario smontare il faro.
Eseguire le operazioni esclusivamente nell'ordine indicato:
Indicatore di direzione 1Fari direzionali 2
1.Rispettare l'elenco di controllo ed eseguire le operazioni necessarie
⇒ pagina 345.
2.Aprire il cofano del vano motore ⇒ pagina 289.
3.Ruotare la copertura ⇒ fig. 207 nella direzione indicata dalla freccia
ed estrarla.
4.
Ruotare il portalampada 1⇒ fig. 208 in senso antiorario fi-
no a fine corsa ed estrarlo insie-
me alla lampadina, tirando all'in-
dietro.Premere con forza la staffa verso
il basso ed estrarre il portalam-
pada 2
⇒ fig. 208 verso il bas-
so, insieme alla lampadina.
5.A seconda del modello, è possibile che la lampadina possa essere
estratta dal portalampada in linea retta, o che sia necessario ruotar- la per poi rimuoverla.
6.Sostituire la lampadina guasta con una lampadina nuova identica.
7.Inserire il portalampada nel faro
e ruotarlo in senso orario fino a
fine corsa.Inserire il portalampada nel faro
e tirare la staffa verso l'alto fin-
ché si incastra.
8.Ruotare la copertura ⇒ fig. 207 fino a fine corsa in direzione oppo-sta a quella indicata dalla freccia.
Per la sostituzione delle lampadine degli anabbaglianti e degli abbaglianti
allo xeno rivolgersi a personale specializzato ⇒ in Introduzione a pagi-
na 344.
Avvertenza
Nelle immagini è raffigurato il faro sinistro. La struttura del faro destro è
simmetrica.

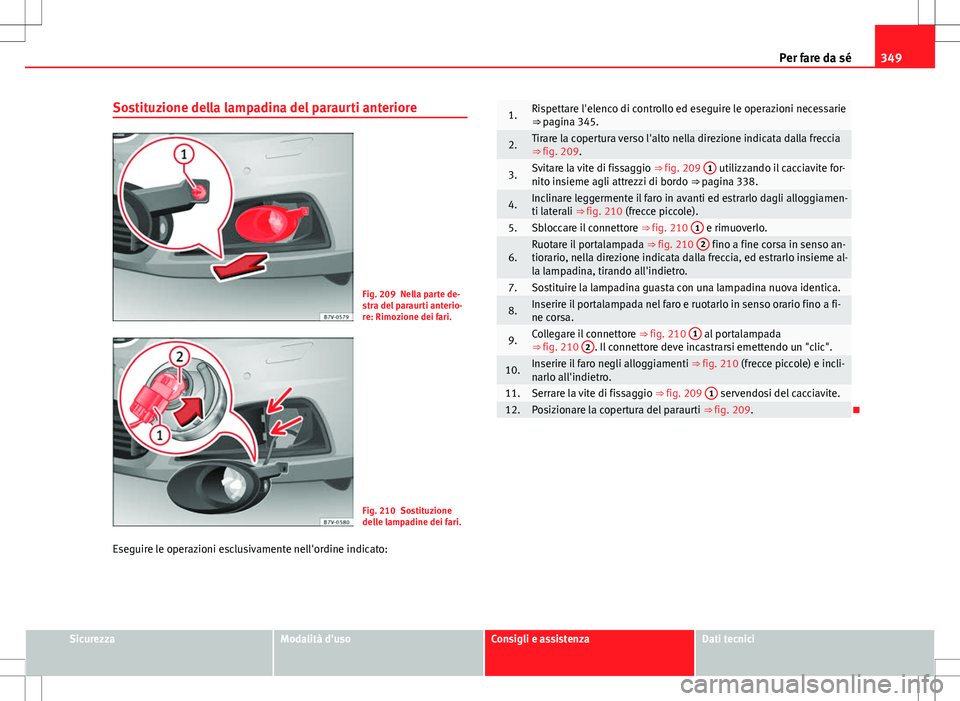

Page 351 of 404

349
Per fare da sé
Sostituzione della lampadina del paraurti anteriore
Fig. 209 Nella parte de-
stra del paraurti anterio-
re: Rimozione dei fari.
Fig. 210 Sostituzione
delle lampadine dei fari.
Eseguire le operazioni esclusivamente nell'ordine indicato:
1.Rispettare l'elenco di controllo ed eseguire le operazioni necessarie
⇒ pagina 345.
2.Tirare la copertura verso l'alto nella direzione indicata dalla freccia
⇒ fig. 209.
3.Svitare la vite di fissaggio ⇒ fig. 209 1 utilizzando il cacciavite for-
nito insieme agli attrezzi di bordo ⇒ pagina 338.
4.Inclinare leggermente il faro in avanti ed estrarlo dagli alloggiamen-
ti laterali ⇒ fig. 210 (frecce piccole).
5.Sbloccare il connettore ⇒ fig. 210 1 e rimuoverlo.
6.Ruotare il portalampada
⇒ fig. 210 2 fino a fine corsa in senso an-
tiorario, nella direzione indicata dalla freccia, ed estrarlo insieme al-
la lampadina, tirando all'indietro.
7.Sostituire la lampadina guasta con una lampadina nuova identica.
8.Inserire il portalampada nel faro e ruotarlo in senso orario fino a fi-
ne corsa.
9.Collegare il connettore ⇒ fig. 210 1 al portalampada
⇒ fig. 210 2. Il connettore deve incastrarsi emettendo un "clic".
10.Inserire il faro negli alloggiamenti
⇒ fig. 210 (frecce piccole) e incli-
narlo all'indietro.
11.Serrare la vite di fissaggio ⇒ fig. 209 1 servendosi del cacciavite.12.Posizionare la copertura del paraurti
⇒ fig. 209.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Page 352 of 404

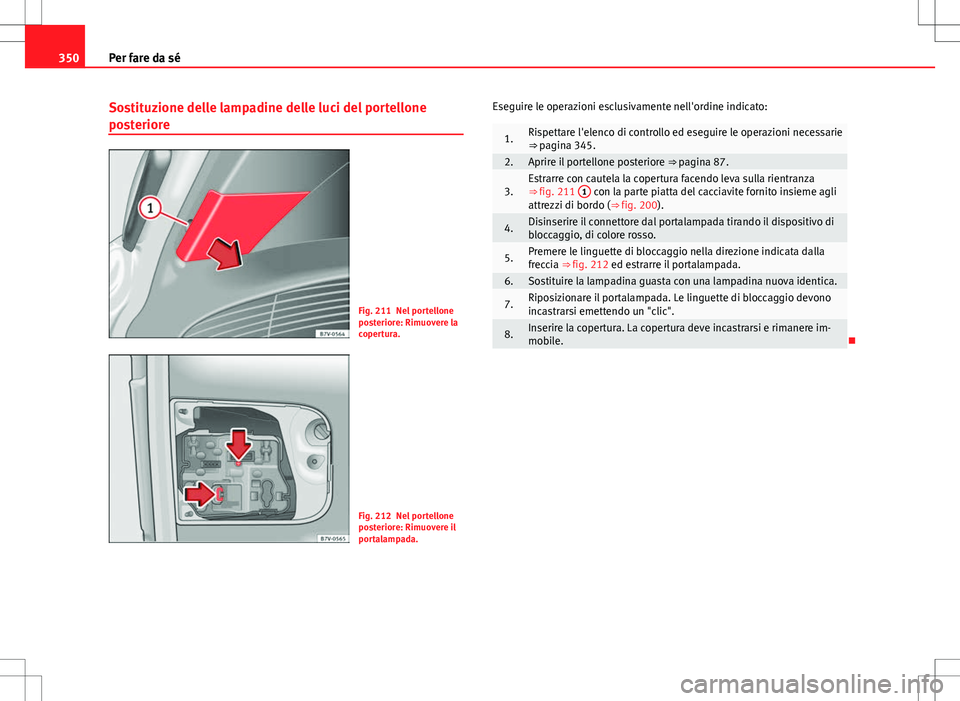

350Per fare da sé
Sostituzione delle lampadine delle luci del portellone
posteriore
Fig. 211 Nel portellone
posteriore: Rimuovere la
copertura.
Fig. 212 Nel portellone
posteriore: Rimuovere il
portalampada. Eseguire le operazioni esclusivamente nell'ordine indicato:
1.Rispettare l'elenco di controllo ed eseguire le operazioni necessarie
⇒ pagina 345.
2.Aprire il portellone posteriore
⇒ pagina 87.
3.Estrarre con cautela la copertura facendo leva sulla rientranza
⇒ fig. 211 1 con la parte piatta del cacciavite fornito insieme agli
attrezzi di bordo (⇒ fig. 200).
4.Disinserire il connettore dal portalampada tirando il dispositivo di
bloccaggio, di colore rosso.
5.Premere le linguette di bloccaggio nella direzione indicata dalla
freccia ⇒ fig. 212 ed estrarre il portalampada.
6.Sostituire la lampadina guasta con una lampadina nuova identica.
7.Riposizionare il portalampada. Le linguette di bloccaggio devono
incastrarsi emettendo un "clic".
8.Inserire la copertura. La copertura deve incastrarsi e rimanere im-
mobile.
