2012 Seat Alhambra Manuale del proprietario (in Italian)

215
Guida

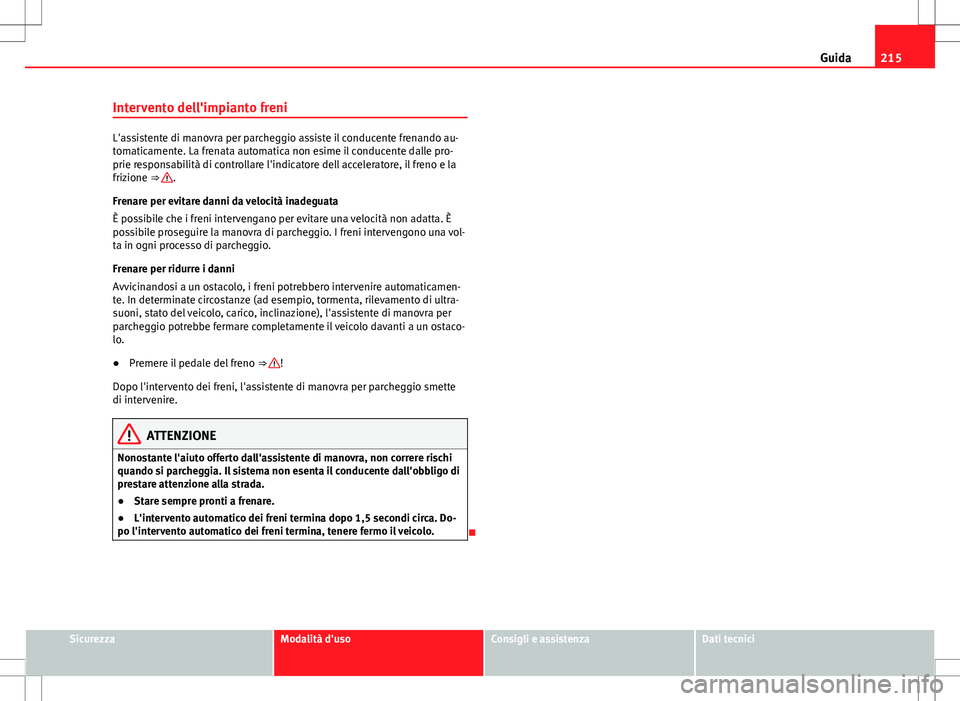

Intervento dell'impianto freni
L'assistente di manovra per parcheggio assiste il conducente frenando au-
tomaticamente. La frenata automatica non esime il conducente dalle pro-
prie responsabilità di controllare l'indicatore dell acceleratore, il freno e la
frizione ⇒ 
.
Frenare per evitare danni da velocità inadeguata
È possibile che i freni intervengano per evitare una velocità non adatta. È
possibile proseguire la manovra di parcheggio. I freni intervengono una vol-
ta in ogni processo di parcheggio.
Frenare per ridurre i danni
Avvicinandosi a un ostacolo, i freni potrebbero intervenire automaticamen-
te. In determinate circostanze (ad esempio, tormenta, rilevamento di ultra-
suoni, stato del veicolo, carico, inclinazione), l'assistente di manovra per
parcheggio potrebbe fermare completamente il veicolo davanti a un ostaco-
lo.
● Premere il pedale del freno ⇒ 
!
Dopo l'intervento dei freni, l'assistente di manovra per parcheggio smette
di intervenire.
ATTENZIONE
Nonostante l'aiuto offerto dall'assistente di manovra, non correre rischi
quando si parcheggia. Il sistema non esenta il conducente dall'obbligo di
prestare attenzione alla strada.
● Stare sempre pronti a frenare.
● L'intervento automatico dei freni termina dopo 1,5 secondi circa. Do-
po l'intervento automatico dei freni termina, tenere fermo il veicolo.

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

216Guida

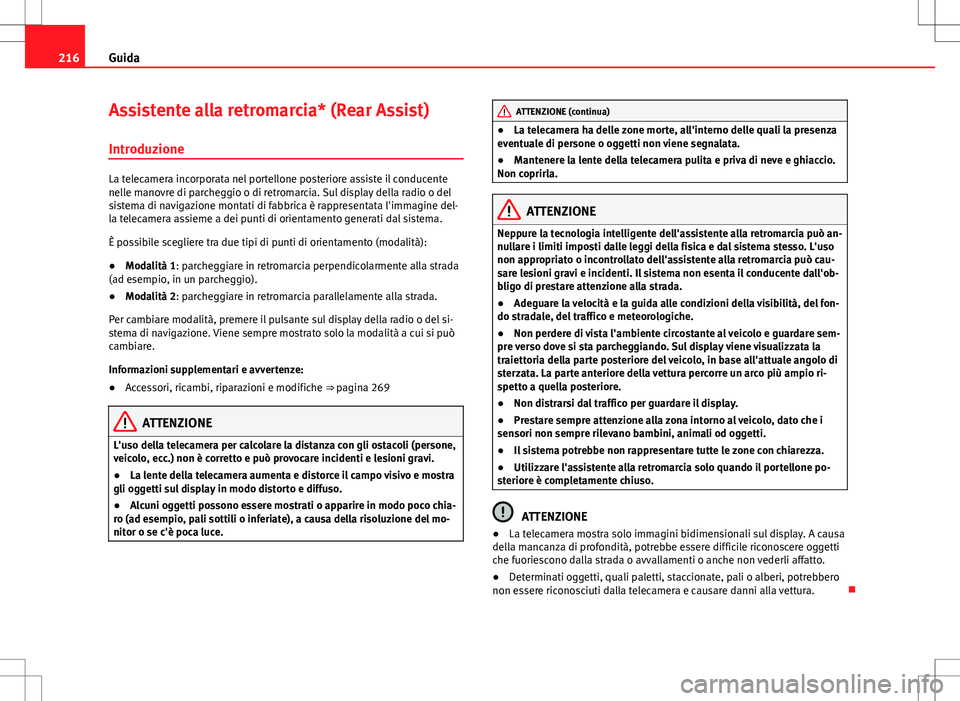

Assistente alla retromarcia* (Rear Assist)
Introduzione
La telecamera incorporata nel portellone posteriore assiste il conducente
nelle manovre di parcheggio o di retromarcia. Sul display della radio o del
sistema di navigazione montati di fabbrica è rappresentata l'immagine del-
la telecamera assieme a dei punti di orientamento generati dal sistema.
È possibile scegliere tra due tipi di punti di orientamento (modalità):
● Modalità 1: parcheggiare in retromarcia perpendicolarmente alla strada
(ad esempio, in un parcheggio).
● Modalità 2: parcheggiare in retromarcia parallelamente alla strada.
Per cambiare modalità, premere il pulsante sul display della radio o del si-
stema di navigazione. Viene sempre mostrato solo la modalità a cui si può
cambiare.
Informazioni supplementari e avvertenze:
● Accessori, ricambi, riparazioni e modifiche ⇒ pagina 269
ATTENZIONE
L'uso della telecamera per calcolare la distanza con gli ostacoli (persone,
veicolo, ecc.) non è corretto e può provocare incidenti e lesioni gravi.
● La lente della telecamera aumenta e distorce il campo visivo e mostra
gli oggetti sul display in modo distorto e diffuso.
● Alcuni oggetti possono essere mostrati o apparire in modo poco chia-
ro (ad esempio, pali sottili o inferiate), a causa della risoluzione del mo-
nitor o se c'è poca luce.
ATTENZIONE (continua)
● La telecamera ha delle zone morte, all'interno delle quali la presenza
eventuale di persone o oggetti non viene segnalata.
● Mantenere la lente della telecamera pulita e priva di neve e ghiaccio.
Non coprirla.
ATTENZIONE
Neppure la tecnologia intelligente dell'assistente alla retromarcia può an-
nullare i limiti imposti dalle leggi della fisica e dal sistema stesso. L'uso
non appropriato o incontrollato dell'assistente alla retromarcia può cau-
sare lesioni gravi e incidenti. Il sistema non esenta il conducente dall'ob-
bligo di prestare attenzione alla strada.
● Adeguare la velocità e la guida alle condizioni della visibilità, del fon-
do stradale, del traffico e meteorologiche.
● Non perdere di vista l'ambiente circostante al veicolo e guardare sem-
pre verso dove si sta parcheggiando. Sul display viene visualizzata la
traiettoria della parte posteriore del veicolo, in base all'attuale angolo di
sterzata. La parte anteriore della vettura percorre un arco più ampio ri-
spetto a quella posteriore.
● Non distrarsi dal traffico per guardare il display.
● Prestare sempre attenzione alla zona intorno al veicolo, dato che i
sensori non sempre rilevano bambini, animali od oggetti.
● Il sistema potrebbe non rappresentare tutte le zone con chiarezza.
● Utilizzare l'assistente alla retromarcia solo quando il portellone po-
steriore è completamente chiuso.
ATTENZIONE
● La telecamera mostra solo immagini bidimensionali sul display. A causa
della mancanza di profondità, potrebbe essere difficile riconoscere oggetti
che fuoriescono dalla strada o avvallamenti o anche non vederli affatto.
● Determinati oggetti, quali paletti, staccionate, pali o alberi, potrebbero
non essere riconosciuti dalla telecamera e causare danni alla vettura. 

217
Guida

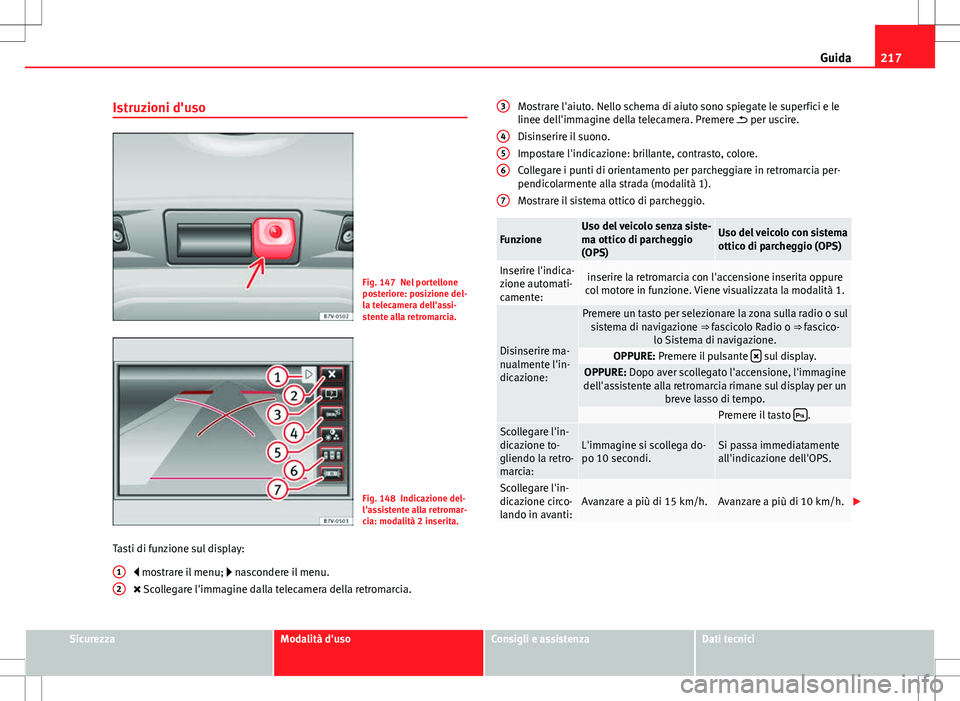

Istruzioni d'uso
Fig. 147 Nel portellone
posteriore: posizione del-
la telecamera dell'assi-
stente alla retromarcia.
Fig. 148 Indicazione del-
l'assistente alla retromar-
cia: modalità 2 inserita.
Tasti di funzione sul display:  mostrare il menu;  nascondere il menu.
 Scollegare l'immagine dalla telecamera della retromarcia.
1
2
Mostrare l'aiuto. Nello schema di aiuto sono spiegate le superfici e le
linee dell'immagine della telecamera. Premere  per uscire.
Disinserire il suono.
Impostare l'indicazione: brillante, contrasto, colore.
Collegare i punti di orientamento per parcheggiare in retromarcia per-
pendicolarmente alla strada (modalità 1).
Mostrare il sistema ottico di parcheggio.
FunzioneUso del veicolo senza siste-
ma ottico di parcheggio
(OPS)Uso del veicolo con sistema
ottico di parcheggio (OPS)
Inserire l'indica-
zione automati-
camente:inserire la retromarcia con l'accensione inserita oppure
col motore in funzione. Viene visualizzata la modalità 1.
Disinserire ma-
nualmente l'in-
dicazione:
Premere un tasto per selezionare la zona sulla radio o sul sistema di navigazione ⇒  fascicolo Radio o ⇒ fascico-
lo Sistema di navigazione.
OPPURE: Premere il pulsante  sul display.OPPURE: Dopo aver scollegato l'accensione, l'immagine
dell'assistente alla retromarcia rimane sul display per un breve lasso di tempo.
Premere il tasto .Scollegare l'in-
dicazione to-
gliendo la retro-
marcia:L'immagine si scollega do-
po 10 secondi.Si passa immediatamente
all'indicazione dell'OPS.
Scollegare l'in-
dicazione circo-
lando in avanti:Avanzare a più di 15 km/h.Avanzare a più di 10 km/h.

3
456
7
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

218Guida
Particolarità
1) Non utilizzare l'assistente alla retromarcia nei seguenti casi:- Se c'è un'anomalia nella regolazione dinamica dell'assetto (DCC).- Se viene mostrata un'immagine poco chiara o poco definita (poca visibili-
tà o lente sporca).
- Se lo spazio dietro il veicolo non può essere visto con chiarezza o com-
pletamente.
- Se il veicolo è caricato eccessivamente nella parte posteriore.- Se il conducente non ha famigliarità con il sistema.- Se il portellone è aperto.- Se la posizione della telecamera o l'angolo di ripresa sono stati modifica-
ti, ad esempio in seguito ad una collisione; rivolgersi a un'officina specia-
lizzata per revisionare il sistema.
2) Illusioni ottiche della telecamera (esempi)Le immagini trasmesse dalla telecamera dell'assistente alla retromarcia
sono bidimensionali. Gli avvallamenti o gli oggetti che fuoriescono dal
suolo o da altri veicoli risultano più difficile da notare, o non si notano per
la mancanza di profondità dell'immagine sul display.
Può sembrare che gli oggetti o altri veicoli siano più vicini o più lontani di
quello che realmente sono:
- Passando da una superficie piana a una riva o pendenza.- Passando da una riva o pendenza a una superficie piana.- Se il veicolo è caricato eccessivamente nella parte posteriore.- Avvicinandosi a oggetti che fuoriescono dal suolo. Tali oggetti possono
restare fuori dall'angolo di ripresa della telecamera quando si circola in re-
tromarcia.
Pulizia della lente della telecamera
Mantenere la lente della telecamera pulita e priva di neve e ghiaccio: ●
Inumidire la lente della telecamera con lavavetri a base alcolica e pulirla
con un panno secco ⇒ 
.
● Rimuovere la neve con una spazzola.
● Rimuovere il ghiaccio con uno spray antighiaccio ⇒ 
.
ATTENZIONE
● Non utilizzare mai detergenti abrasivi per pulire la lente della telecame-
ra.
● Non togliere mai la neve o il ghiaccio dalla lente della telecamera con
acqua tiepida o calda. Si potrebbe danneggiare la lente.
Avvertenza
● SEAT raccomanda di prendere un po' di pratica con l'assistente alla re-
tromarcia e le linee di riferimento, esercitandosi in un luogo poco trafficato
o in un ampio parcheggio.
● Se il portellone è aperto o il dispositivo per rimorchio montato di fabbri-
ca è collegato elettricamente a un rimorchio, le linee di orientamento non
vengono visualizzate sul display. 

219
Guida

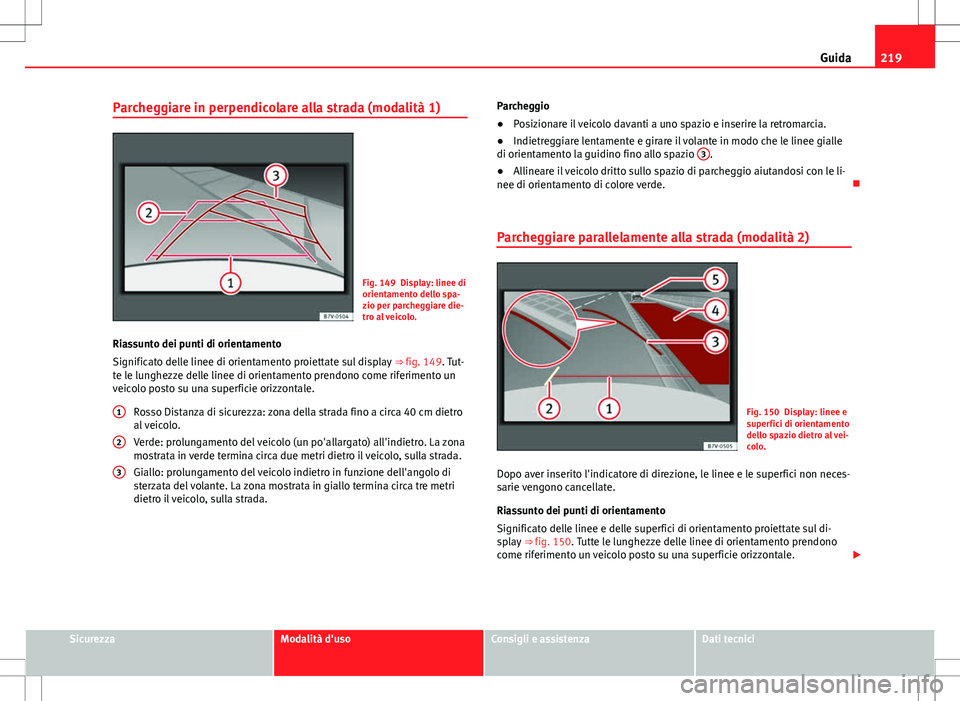

Parcheggiare in perpendicolare alla strada (modalità 1)
Fig. 149 Display: linee di
orientamento dello spa-
zio per parcheggiare die-
tro al veicolo.
Riassunto dei punti di orientamento
Significato delle linee di orientamento proiettate sul display ⇒ fig. 149. Tut-
te le lunghezze delle linee di orientamento prendono come riferimento un
veicolo posto su una superficie orizzontale.
Rosso Distanza di sicurezza: zona della strada fino a circa 40 cm dietro
al veicolo.
Verde: prolungamento del veicolo (un po'allargato) all'indietro. La zona
mostrata in verde termina circa due metri dietro il veicolo, sulla strada.
Giallo: prolungamento del veicolo indietro in funzione dell'angolo di
sterzata del volante. La zona mostrata in giallo termina circa tre metri
dietro il veicolo, sulla strada.
1
2
3
Parcheggio
●
Posizionare il veicolo davanti a uno spazio e inserire la retromarcia.
● Indietreggiare lentamente e girare il volante in modo che le linee gialle
di orientamento la guidino fino allo spazio 3
.
● Allineare il veicolo dritto sullo spazio di parcheggio aiutandosi con le li-
nee di orientamento di colore verde. 
Parcheggiare parallelamente alla strada (modalità 2)
Fig. 150 Display: linee e
superfici di orientamento
dello spazio dietro al vei-
colo.
Dopo aver inserito l'indicatore di direzione, le linee e le superfici non neces-
sarie vengono cancellate.
Riassunto dei punti di orientamento
Significato delle linee e delle superfici di orientamento proiettate sul di-
splay ⇒ fig. 150. Tutte le lunghezze delle linee di orientamento prendono
come riferimento un veicolo posto su una superficie orizzontale. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

220Guida

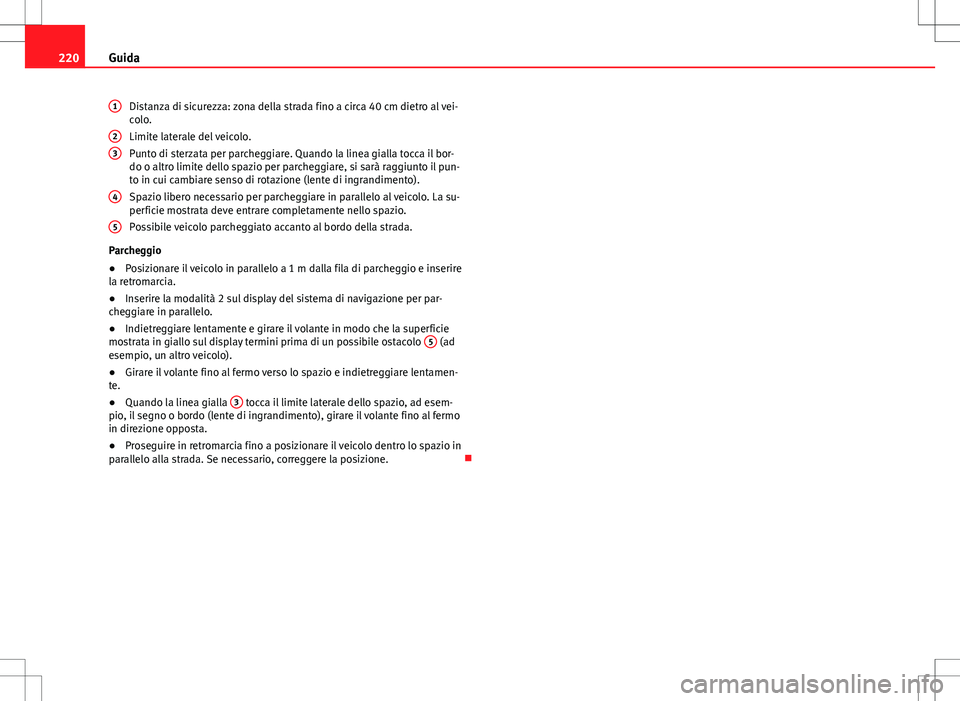

Distanza di sicurezza: zona della strada fino a circa 40 cm dietro al vei-
colo.
Limite laterale del veicolo.
Punto di sterzata per parcheggiare. Quando la linea gialla tocca il bor-
do o altro limite dello spazio per parcheggiare, si sarà raggiunto il pun-
to in cui cambiare senso di rotazione (lente di ingrandimento).
Spazio libero necessario per parcheggiare in parallelo al veicolo. La su-
perficie mostrata deve entrare completamente nello spazio.
Possibile veicolo parcheggiato accanto al bordo della strada.
Parcheggio
● Posizionare il veicolo in parallelo a 1 m dalla fila di parcheggio e inserire
la retromarcia.
● Inserire la modalità 2 sul display del sistema di navigazione per par-
cheggiare in parallelo.
● Indietreggiare lentamente e girare il volante in modo che la superficie
mostrata in giallo sul display termini prima di un possibile ostacolo 5
(ad
esempio, un altro veicolo).
● Girare il volante fino al fermo verso lo spazio e indietreggiare lentamen-
te.
● Quando la linea gialla 3
tocca il limite laterale dello spazio, ad esem-
pio, il segno o bordo (lente di ingrandimento), girare il volante fino al fermo
in direzione opposta.
● Proseguire in retromarcia fino a posizionare il veicolo dentro lo spazio in
parallelo alla strada. Se necessario, correggere la posizione. 
1
23
4
5

221
Guida

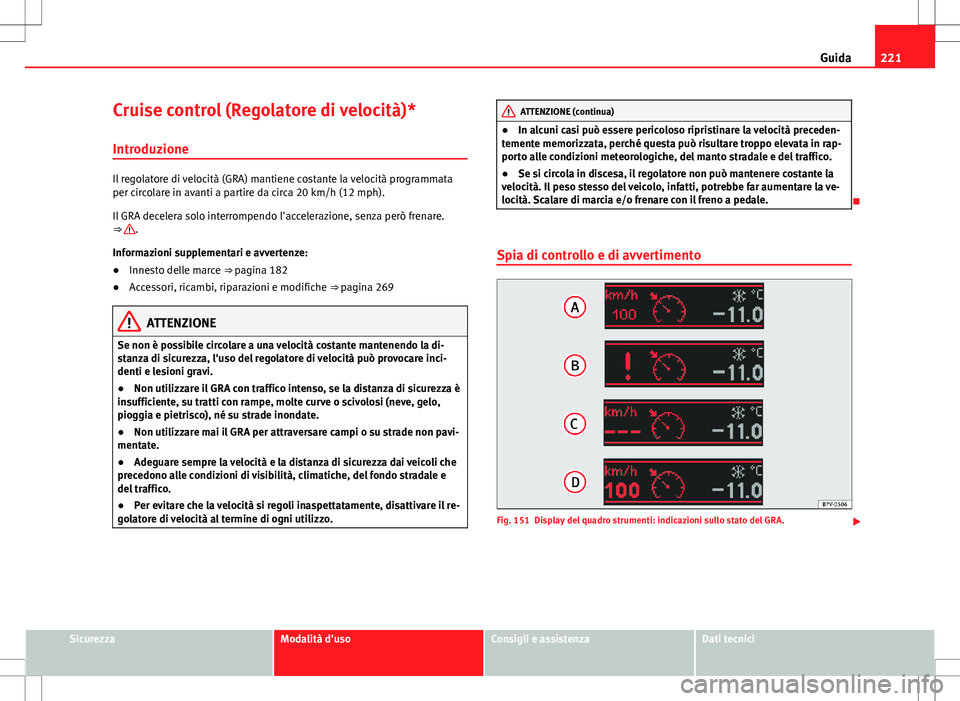

Cruise control (Regolatore di velocità)* Introduzione
Il regolatore di velocità (GRA) mantiene costante la velocità programmata
per circolare in avanti a partire da circa 20 km/h (12 mph).
Il GRA decelera solo interrompendo l'accelerazione, senza però frenare.
⇒ 
.
Informazioni supplementari e avvertenze:
● Innesto delle marce ⇒ pagina 182
● Accessori, ricambi, riparazioni e modifiche ⇒ pagina 269
ATTENZIONE
Se non è possibile circolare a una velocità costante mantenendo la di-
stanza di sicurezza, l'uso del regolatore di velocità può provocare inci-
denti e lesioni gravi.
● Non utilizzare il GRA con traffico intenso, se la distanza di sicurezza è
insufficiente, su tratti con rampe, molte curve o scivolosi (neve, gelo,
pioggia e pietrisco), né su strade inondate.
● Non utilizzare mai il GRA per attraversare campi o su strade non pavi-
mentate.
● Adeguare sempre la velocità e la distanza di sicurezza dai veicoli che
precedono alle condizioni di visibilità, climatiche, del fondo stradale e
del traffico.
● Per evitare che la velocità si regoli inaspettatamente, disattivare il re-
golatore di velocità al termine di ogni utilizzo.
ATTENZIONE (continua)
● In alcuni casi può essere pericoloso ripristinare la velocità preceden-
temente memorizzata, perché questa può risultare troppo elevata in rap-
porto alle condizioni meteorologiche, del manto stradale e del traffico.
● Se si circola in discesa, il regolatore non può mantenere costante la
velocità. Il peso stesso del veicolo, infatti, potrebbe far aumentare la ve-
locità. Scalare di marcia e/o frenare con il freno a pedale.

Spia di controllo e di avvertimento
Fig. 151 Display del quadro strumenti: indicazioni sullo stato del GRA. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

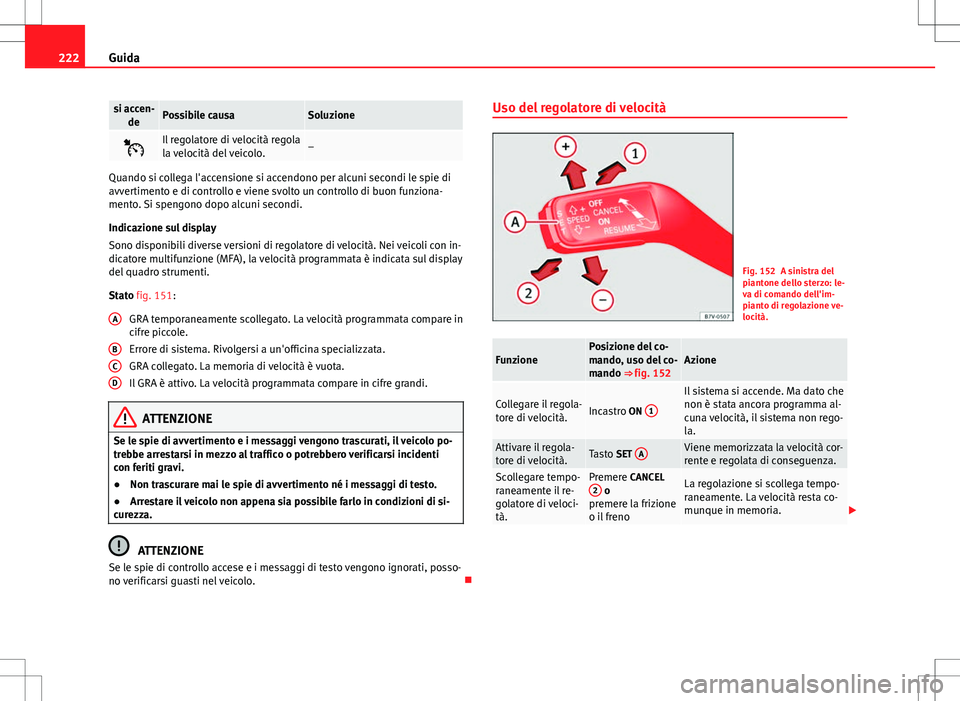

222Guida
si accen-
dePossibile causaSoluzione
Il regolatore di velocità regola
la velocità del veicolo.–
Quando si collega l'accensione si accendono per alcuni secondi le spie di
avvertimento e di controllo e viene svolto un controllo di buon funziona-
mento. Si spengono dopo alcuni secondi.
Indicazione sul display
Sono disponibili diverse versioni di regolatore di velocità. Nei veicoli con in-
dicatore multifunzione (MFA), la velocità programmata è indicata sul display
del quadro strumenti.
Stato fig. 151:
GRA temporaneamente scollegato. La velocità programmata compare in
cifre piccole.
Errore di sistema. Rivolgersi a un'officina specializzata.
GRA collegato. La memoria di velocità è vuota.
Il GRA è attivo. La velocità programmata compare in cifre grandi.
ATTENZIONE
Se le spie di avvertimento e i messaggi vengono trascurati, il veicolo po-
trebbe arrestarsi in mezzo al traffico o potrebbero verificarsi incidenti
con feriti gravi.
● Non trascurare mai le spie di avvertimento né i messaggi di testo.
● Arrestare il veicolo non appena sia possibile farlo in condizioni di si-
curezza.
ATTENZIONE
Se le spie di controllo accese e i messaggi di testo vengono ignorati, posso-
no verificarsi guasti nel veicolo. 
A
BCD
Uso del regolatore di velocità
Fig. 152 A sinistra del
piantone dello sterzo: le-
va di comando dell'im-
pianto di regolazione ve-
locità.
FunzionePosizione del co-
mando, uso del co-
mando ⇒ fig. 152Azione
Collegare il regola-
tore di velocità.Incastro ON
1
Il sistema si accende. Ma dato che
non è stata ancora programma al-
cuna velocità, il sistema non rego-
la.
Attivare il regola-
tore di velocità.Tasto SET AViene memorizzata la velocità cor-
rente e regolata di conseguenza.
Scollegare tempo-
raneamente il re-
golatore di veloci-
tà.Premere CANCEL
2 o
premere la frizione
o il frenoLa regolazione si scollega tempo-
raneamente. La velocità resta co-
munque in memoria. 
