2012 Lancia Thema Betriebsanleitung (in German)

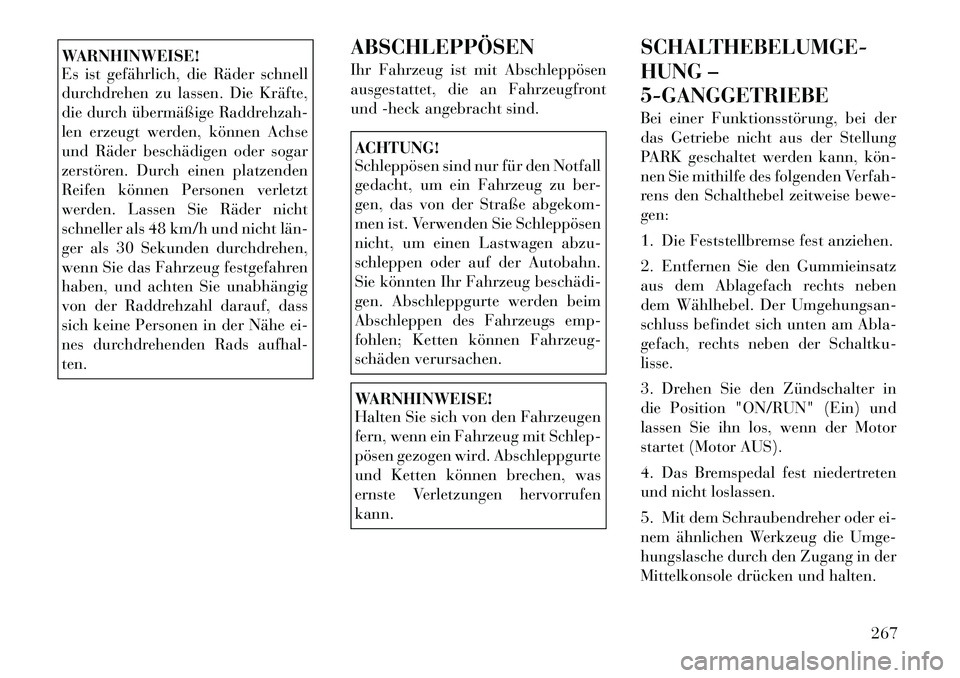

WARNHINWEISE!
Es ist gefährlich, die Räder schnell
durchdrehen zu lassen. Die Kräfte,
die durch übermäßige Raddrehzah-
len erzeugt werden, können Achse
und Räder beschädigen oder sogar
zerstören. Durch einen platzenden
Reifen können Personen verletzt
werden. Lassen Sie Räder nicht
schneller als 48 km/h und nicht län­
ger als 30 Sekunden durchdrehen,
wenn Sie das Fahrzeug festgefahren
haben, und achten Sie unabhängig
von der Raddrehzahl darauf, dass
sich keine Personen in der Nähe ei-
nes durchdrehenden Rads aufhal-ten.ABSCHLEPPÖSEN
Ihr Fahrzeug ist mit Abschleppösen
ausgestattet, die an Fahrzeugfront
und -heck angebracht sind.
ACHTUNG!
Schleppösen sind nur für den Notfall
gedacht, um ein Fahrzeug zu ber-
gen, das von der Straße abgekom-
men ist. Verwenden Sie Schleppösen
nicht, um einen Lastwagen abzu-
schleppen oder auf der Autobahn.
Sie könnten Ihr Fahrzeug beschädi­
gen. Abschleppgurte werden beim
Abschleppen des Fahrzeugs emp-
fohlen; Ketten können Fahrzeug-
schäden verursachen.WARNHINWEISE!
Halten Sie sich von den Fahrzeugen
fern, wenn ein Fahrzeug mit Schlep-
pösen gezogen wird. Abschleppgurte
und Ketten können brechen, was
ernste Verletzungen hervorrufenkann.SCHALTHEBELUMGE-
HUNG –5-GANGGETRIEBE
Bei einer Funktionsstörung, bei der
das Getriebe nicht aus der Stellung
PARK geschaltet werden kann, kön­
nen Sie mithilfe des folgenden Verfah-
rens den Schalthebel zeitweise bewe-gen:
1. Die Feststellbremse fest anziehen.
2. Entfernen Sie den Gummieinsatz
aus dem Ablagefach rechts neben
dem Wählhebel. Der Umgehungsan-
schluss befindet sich unten am Abla-
gefach, rechts neben der Schaltku-lisse.
3. Drehen Sie den Zündschalter in
die Position "ON/RUN" (Ein) und
lassen Sie ihn los, wenn der Motor
startet (Motor AUS).
4. Das Bremspedal fest niedertreten
und nicht loslassen.
5. Mit dem Schraubendreher oder ei-
nem ähnlichen Werkzeug die Umge-
hungslasche durch den Zugang in der
Mittelkonsole drücken und halten.
267

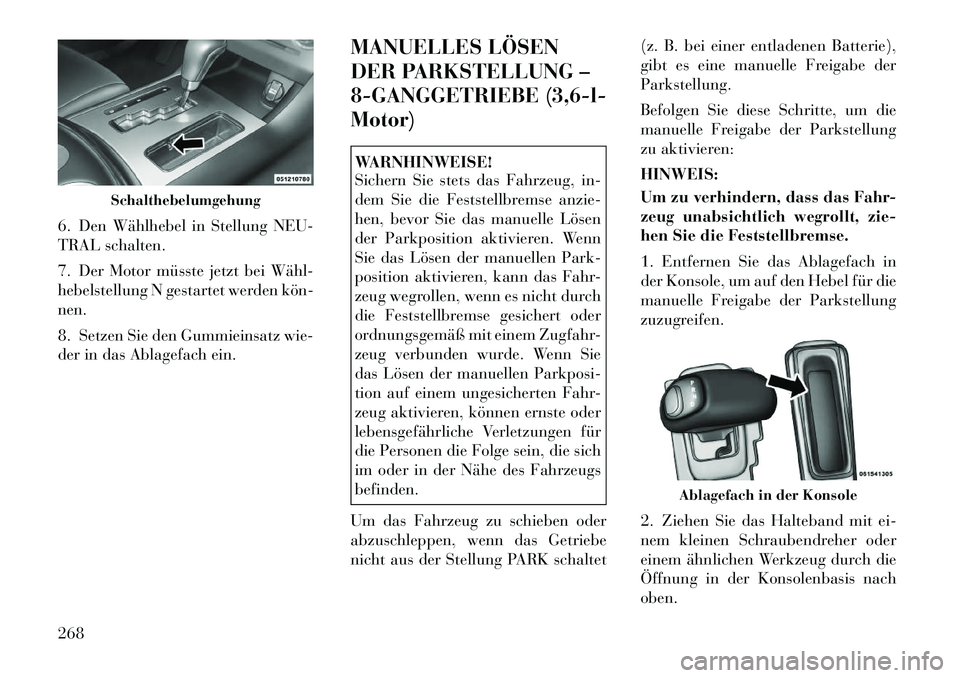

6. Den Wählhebel in Stellung NEU-
TRAL schalten.
7. Der Motor müsste jetzt bei Wähl­
hebelstellung N gestartet werden kön­nen.
8. Setzen Sie den Gummieinsatz wie-
der in das Ablagefach ein.MANUELLES LÖSEN
DER PARKSTELLUNG –
8-GANGGETRIEBE (3,6-l-Motor)
WARNHINWEISE!
Sichern Sie stets das Fahrzeug, in-
dem Sie die Feststellbremse anzie-
hen, bevor Sie das manuelle Lösen
der Parkposition aktivieren. Wenn
Sie das Lösen der manuellen Park-
position aktivieren, kann das Fahr-
zeug wegrollen, wenn es nicht durch
die Feststellbremse gesichert oder
ordnungsgemäß mit einem Zugfahr-
zeug verbunden wurde. Wenn Sie
das Lösen der manuellen Parkposi-
tion auf einem ungesicherten Fahr-
zeug aktivieren, können ernste oder
lebensgefährliche Verletzungen für
die Personen die Folge sein, die sich
im oder in der Nähe des Fahrzeugsbefinden.
Um das Fahrzeug zu schieben oder
abzuschleppen, wenn das Getriebe
nicht aus der Stellung PARK schaltet (z. B. bei einer entladenen Batterie),
gibt es eine manuelle Freigabe derParkstellung.
Befolgen Sie diese Schritte, um die
manuelle Freigabe der Parkstellung
zu aktivieren: HINWEIS:
Um zu verhindern, dass das Fahr-
zeug unabsichtlich wegrollt, zie-
hen Sie die Feststellbremse.
1. Entfernen Sie das Ablagefach in
der Konsole, um auf den Hebel für die
manuelle Freigabe der Parkstellung
zuzugreifen.
2. Ziehen Sie das Halteband mit ei-
nem kleinen Schraubendreher oder
einem ähnlichen Werkzeug durch die
Öffnung in der Konsolenbasis nachoben.
Schalthebelumgehung
Ablagefach in der Konsole
268

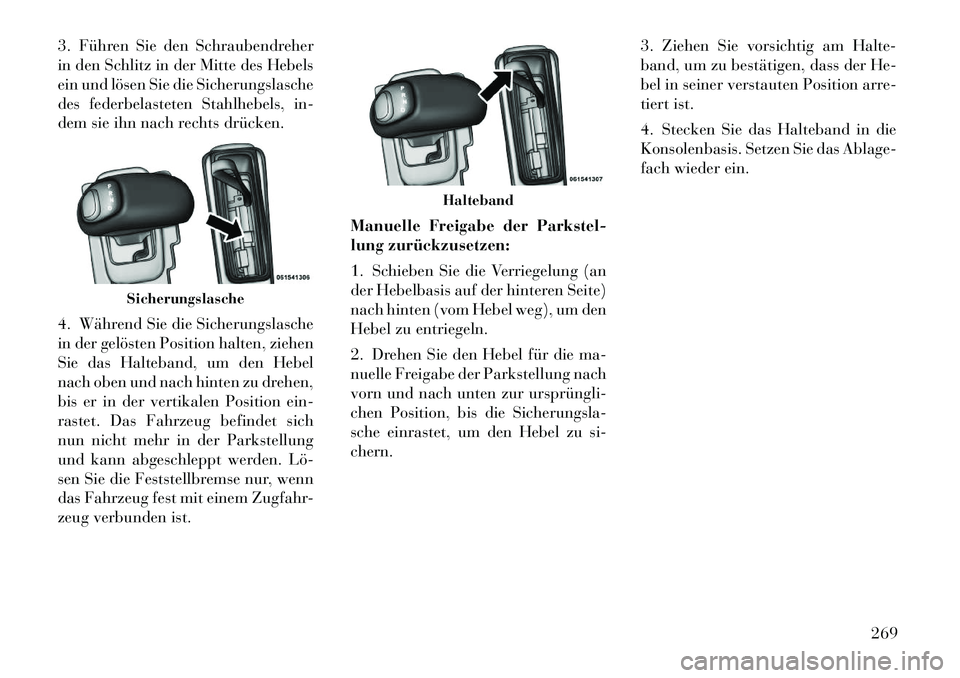

3. Führen Sie den Schraubendreher
in den Schlitz in der Mitte des Hebels
ein und lösen Sie die Sicherungslasche
des federbelasteten Stahlhebels, in-
dem sie ihn nach rechts drücken.
4. Während Sie die Sicherungslasche
in der gelösten Position halten, ziehen
Sie das Halteband, um den Hebel
nach oben und nach hinten zu drehen,
bis er in der vertikalen Position ein-
rastet. Das Fahrzeug befindet sich
nun nicht mehr in der Parkstellung
und kann abgeschleppt werden. Lö­
sen Sie die Feststellbremse nur, wenn
das Fahrzeug fest mit einem Zugfahr-
zeug verbunden ist.Manuelle Freigabe der Parkstel-
lung zurückzusetzen:
1. Schieben Sie die Verriegelung (an
der Hebelbasis auf der hinteren Seite)
nach hinten (vom Hebel weg), um den
Hebel zu entriegeln.
2. Drehen Sie den Hebel für die ma-
nuelle Freigabe der Parkstellung nach
vorn und nach unten zur ursprüngli­
chen Position, bis die Sicherungsla-
sche einrastet, um den Hebel zu si-chern.3. Ziehen Sie vorsichtig am Halte-
band, um zu bestätigen, dass der He-
bel in seiner verstauten Position arre-
tiert ist.
4. Stecken Sie das Halteband in die
Konsolenbasis. Setzen Sie das Ablage-
fach wieder ein.
Sicherungslasche
Halteband
269

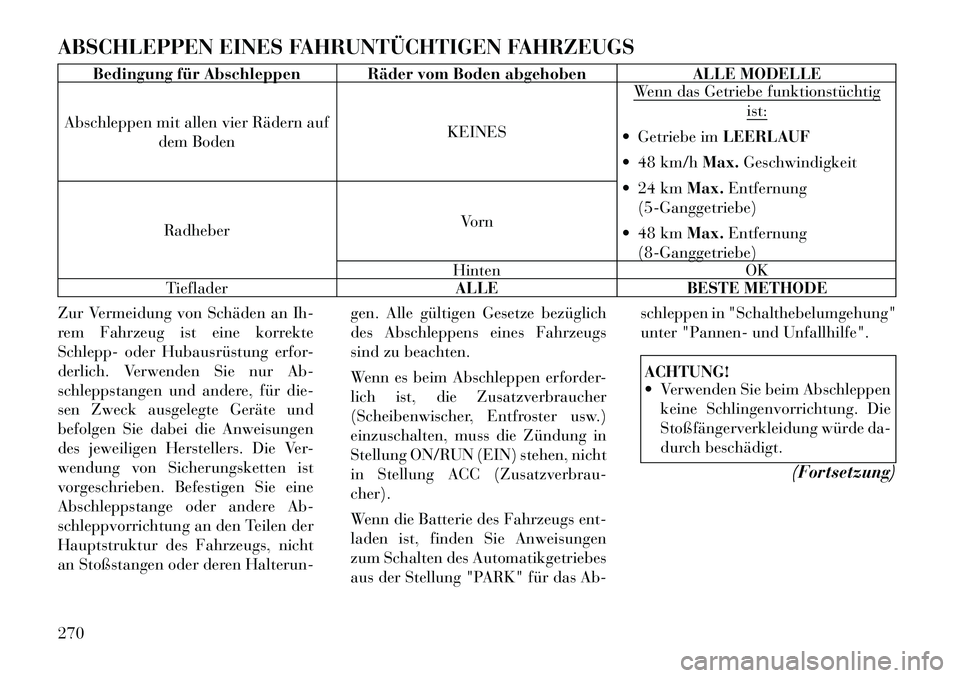

ABSCHLEPPEN EINES FAHRUNTÜCHTIGEN FAHRZEUGS
Bedingung für Abschleppen Räder vom Boden abgehoben ALLE MODELLE
Abschleppen mit allen vier Rädern auf dem Boden KEINESWenn das Getriebe funktionstüchtig
ist:
 Getriebe im
LEERLAUF
 48 km/h Max.Geschwindigkeit
 24 km Max.Entfernung
(5-Ganggetriebe)
 48 km Max.Entfernung
(8-Ganggetriebe)
Radheber
Vorn
Hinten OK
Tieflader ALLE BESTE METHODE
Zur Vermeidung von Schäden an Ih-
rem Fahrzeug ist eine korrekte
Schlepp- oder Hubausrüstung erfor-
derlich. Verwenden Sie nur Ab-
schleppstangen und andere, für die-
sen Zweck ausgelegte Geräte und
befolgen Sie dabei die Anweisungen
des jeweiligen Herstellers. Die Ver-
wendung von Sicherungsketten ist
vorgeschrieben. Befestigen Sie eine
Abschleppstange oder andere Ab-
schleppvorrichtung an den Teilen der
Hauptstruktur des Fahrzeugs, nicht
an Stoßstangen oder deren Halterun- gen. Alle gültigen Gesetze bezüglich
des Abschleppens eines Fahrzeugs
sind zu beachten.
Wenn es beim Abschleppen erforder-
lich ist, die Zusatzverbraucher
(Scheibenwischer, Entfroster usw.)
einzuschalten, muss die Zündung in
Stellung ON/RUN (EIN) stehen, nicht
in Stellung ACC (Zusatzverbrau-cher).
Wenn die Batterie des Fahrzeugs ent-
laden ist, finden Sie Anweisungen
zum Schalten des Automatikgetriebes
aus der Stellung "PARK" für das Ab-schleppen in "Schalthebelumgehung"
unter "Pannen- und Unfallhilfe".
ACHTUNG!
 Verwenden Sie beim Abschleppen
keine Schlingenvorrichtung. Die
Stoßfängerverkleidung würde da-
durch beschädigt.
(Fortsetzung)
270

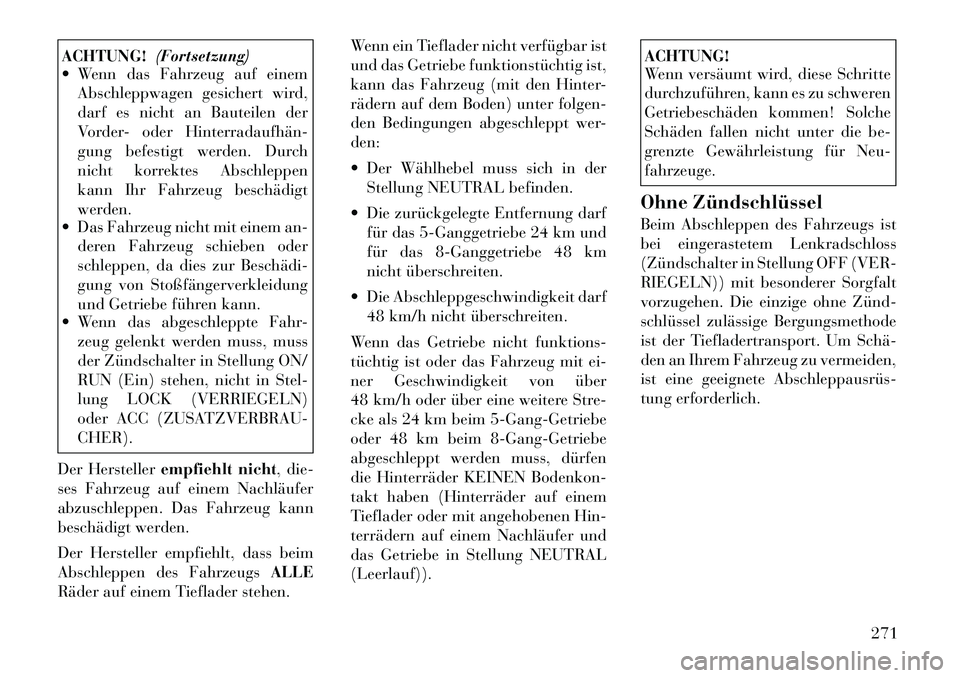

ACHTUNG!(Fortsetzung)
 Wenn das Fahrzeug auf einem
Abschleppwagen gesichert wird,
darf es nicht an Bauteilen der
Vorder- oder Hinterradaufhän­
gung befestigt werden. Durch
nicht korrektes Abschleppen
kann Ihr Fahrzeug beschädigt
werden.
 Das Fahrzeug nicht mit einem an-
deren Fahrzeug schieben oder
schleppen, da dies zur Beschädi­
gung von Stoßfängerverkleidung
und Getriebe führen kann.
 Wenn das abgeschleppte Fahr-
zeug gelenkt werden muss, muss
der Zündschalter in Stellung ON/
RUN (Ein) stehen, nicht in Stel-
lung LOCK (VERRIEGELN)
oder ACC (ZUSATZVERBRAU-CHER).
Der Hersteller empfiehlt nicht , die-
ses Fahrzeug auf einem Nachläufer
abzuschleppen. Das Fahrzeug kann
beschädigt werden.
Der Hersteller empfiehlt, dass beim
Abschleppen des Fahrzeugs ALLE
Räder auf einem Tieflader stehen. Wenn ein Tieflader nicht verfügbar ist
und das Getriebe funktionstüchtig ist,
kann das Fahrzeug (mit den Hinter-
rädern auf dem Boden) unter folgen-
den Bedingungen abgeschleppt wer-den:
 Der Wählhebel muss sich in der
Stellung NEUTRAL befinden.
 Die zurückgelegte Entfernung darf für das 5-Ganggetriebe 24 km und
für das 8-Ganggetriebe 48 km
nicht überschreiten.
 Die Abschleppgeschwindigkeit darf 48 km/h nicht überschreiten.
Wenn das Getriebe nicht funktions-
tüchtig ist oder das Fahrzeug mit ei-
ner Geschwindigkeit von über
48 km/h oder über eine weitere Stre-
cke als 24 km beim 5-Gang-Getriebe
oder 48 km beim 8-Gang-Getriebe
abgeschleppt werden muss, dürfen
die Hinterräder KEINEN Bodenkon-
takt haben (Hinterräder auf einem
Tieflader oder mit angehobenen Hin-
terrädern auf einem Nachläufer und
das Getriebe in Stellung NEUTRAL(Leerlauf)).
ACHTUNG!
Wenn versäumt wird, diese Schritte
durchzuführen, kann es zu schweren
Getriebeschäden kommen! Solche
Schäden fallen nicht unter die be-
grenzte Gewährleistung für Neu-fahrzeuge.
Ohne Zündschlüssel
Beim Abschleppen des Fahrzeugs ist
bei eingerastetem Lenkradschloss
(Zündschalter in Stellung OFF (VER-
RIEGELN)) mit besonderer Sorgfalt
vorzugehen. Die einzige ohne Zünd­
schlüssel zulässige Bergungsmethode
ist der Tiefladertransport. Um Schä­
den an Ihrem Fahrzeug zu vermeiden,
ist eine geeignete Abschleppausrüs­
tung erforderlich.
271

272

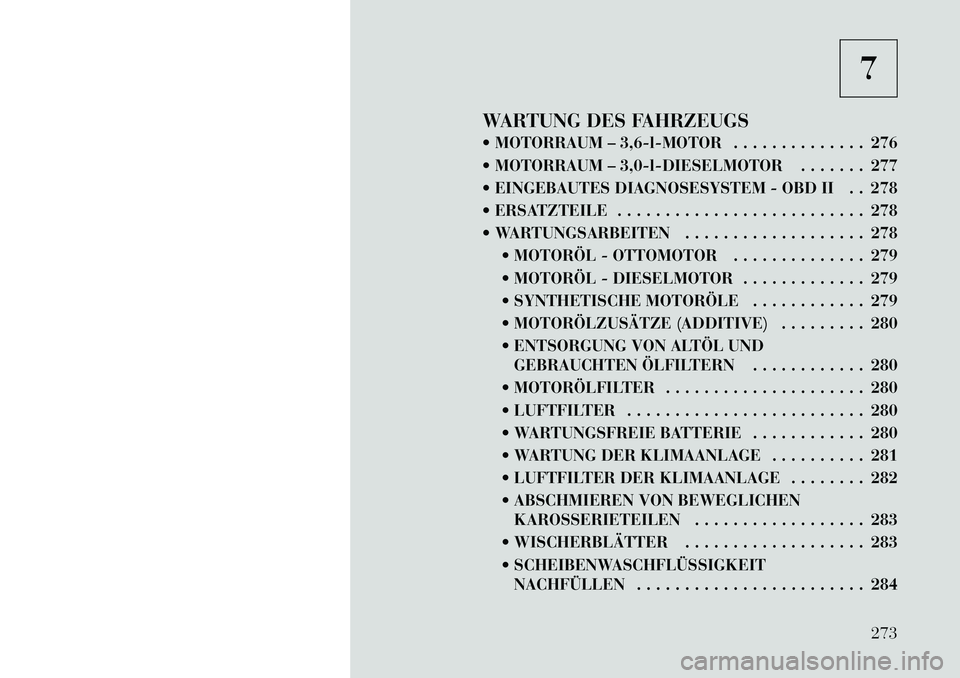

7
WARTUNG DES FAHRZEUGS
 MOTORRAUM – 3,6-l-MOTOR . . . . . . . . . . . . . . 276
 MOTORRAUM – 3,0-l-DIESELMOTOR . . . . . . . 277
 EINGEBAUTES DIAGNOSESYSTEM - OBD II . . 278
 ERSATZTEILE . . . . . . . . . . . . . . . . . . . . . . . . . . 278
 WARTUNGSARBEITEN . . . . . . . . . . . . . . . . . . . 278  MOTORÖL - OTTOMOTOR . . . . . . . . . . . . . . 279
 MOTORÖL - DIESELMOTOR . . . . . . . . . . . . . 279
 SYNTHETISCHE MOTORÖLE . . . . . . . . . . . . 279
 MOTORÖLZUSÄTZE (ADDITIVE) . . . . . . . . . 280
 ENTSORGUNG VON ALTÖL UNDGEBRAUCHTEN ÖLFILTERN . . . . . . . . . . . . 280
 MOTORÖLFILTER . . . . . . . . . . . . . . . . . . . . . 280
 LUFTFILTER . . . . . . . . . . . . . . . . . . . . . . . . . 280
 WARTUNGSFREIE BATTERIE . . . . . . . . . . . . 280
 WARTUNG DER KLIMAANLAGE . . . . . . . . . . 281
 LUFTFILTER DER KLIMAANLAGE . . . . . . . . 282
 ABSCHMIEREN VON BEWEGLICHEN KAROSSERIETEILEN . . . . . . . . . . . . . . . . . . 283
 WISCHERBLÄTTER . . . . . . . . . . . . . . . . . . . 283
 SCHEIBENWASCHFLÜSSIGKEIT NACHFÜLLEN . . . . . . . . . . . . . . . . . . . . . . . . 284
273

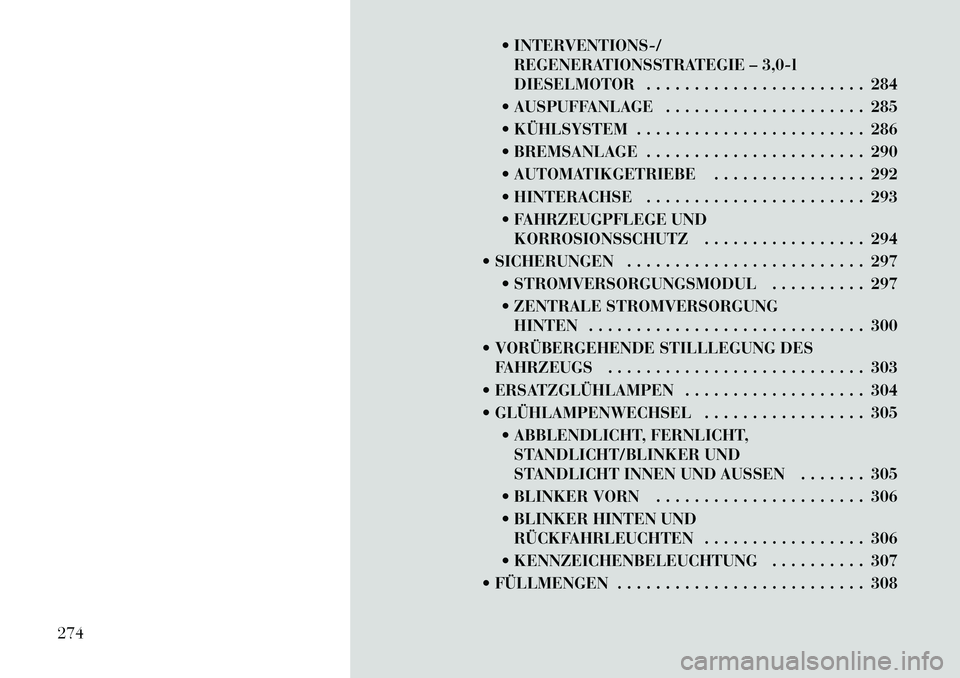

 INTERVENTIONS-/REGENERATIONSSTRATEGIE – 3,0-l
DIESELMOTOR . . . . . . . . . . . . . . . . . . . . . . . 284
 AUSPUFFANLAGE . . . . . . . . . . . . . . . . . . . . . 285
 KÜHLSYSTEM . . . . . . . . . . . . . . . . . . . . . . . . 286
 BREMSANLAGE . . . . . . . . . . . . . . . . . . . . . . . 290
 AUTOMATIKGETRIEBE . . . . . . . . . . . . . . . . 292
 HINTERACHSE . . . . . . . . . . . . . . . . . . . . . . . 293
 FAHRZEUGPFLEGE UND KORROSIONSSCHUTZ . . . . . . . . . . . . . . . . . 294
 SICHERUNGEN . . . . . . . . . . . . . . . . . . . . . . . . . 297  STROMVERSORGUNGSMODUL . . . . . . . . . . 297
 ZENTRALE STROMVERSORGUNGHINTEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300
 VORÜBERGEHENDE STILLLEGUNG DES FAHRZEUGS . . . . . . . . . . . . . . . . . . . . . . . . . . . 303
 ERSATZGLÜHLAMPEN . . . . . . . . . . . . . . . . . . . 304
 GLÜHLAMPENWECHSEL . . . . . . . . . . . . . . . . . 305  ABBLENDLICHT, FERNLICHT,STANDLICHT/BLINKER UND
STANDLICHT INNEN UND AUSSEN . . . . . . . 305
 BLINKER VORN . . . . . . . . . . . . . . . . . . . . . . 306
 BLINKER HINTEN UND RÜCKFAHRLEUCHTEN . . . . . . . . . . . . . . . . . 306
 KENNZEICHENBELEUCHTUNG . . . . . . . . . . 307
 FÜLLMENGEN . . . . . . . . . . . . . . . . . . . . . . . . . . 308
274
