2012 Lancia Thema Betriebsanleitung (in German)

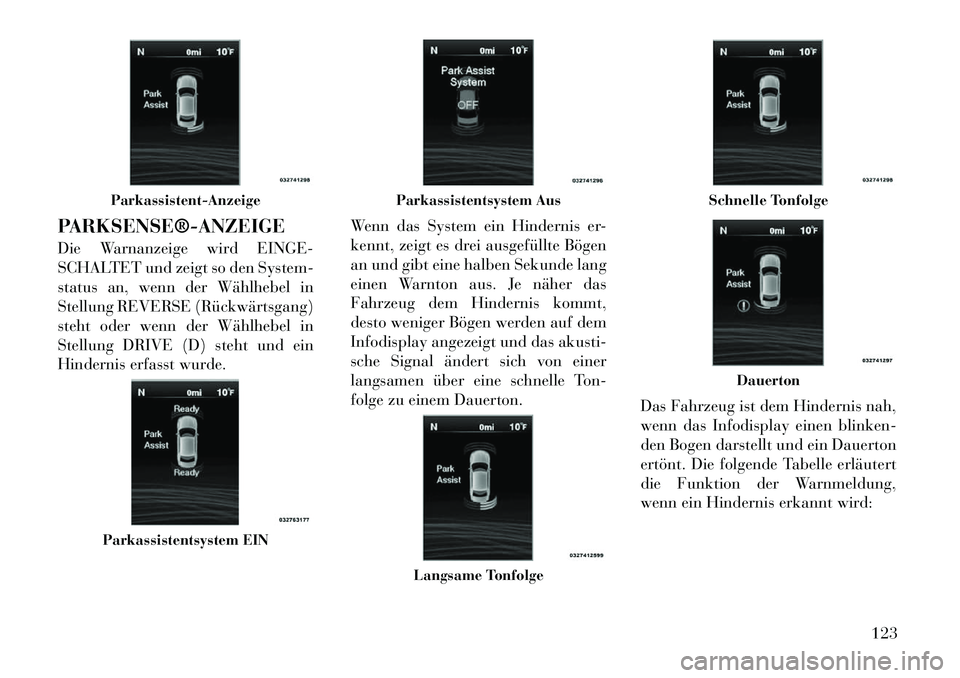

PARKSENSE®­ANZEIGE
Die Warnanzeige wird EINGE-
SCHALTET und zeigt so den System-
status an, wenn der Wählhebel in
Stellung REVERSE (Rückwärtsgang)
steht oder wenn der Wählhebel in
Stellung DRIVE (D) steht und ein
Hindernis erfasst wurde.Wenn das System ein Hindernis er-
kennt, zeigt es drei ausgefüllte Bögen
an und gibt eine halben Sekunde lang
einen Warnton aus. Je näher das
Fahrzeug dem Hindernis kommt,
desto weniger Bögen werden auf dem
Infodisplay angezeigt und das akusti-
sche Signal ändert sich von einer
langsamen über eine schnelle Ton-
folge zu einem Dauerton.
Das Fahrzeug ist dem Hindernis nah,
wenn das Infodisplay einen blinken-
den Bogen darstellt und ein Dauerton
ertönt. Die folgende Tabelle erläutert
die Funktion der Warnmeldung,
wenn ein Hindernis erkannt wird:
Parkassistent-AnzeigeParkassistentsystem EIN
Parkassistentsystem Aus
Langsame Tonfolge
Schnelle Tonfolge
Dauerton
123

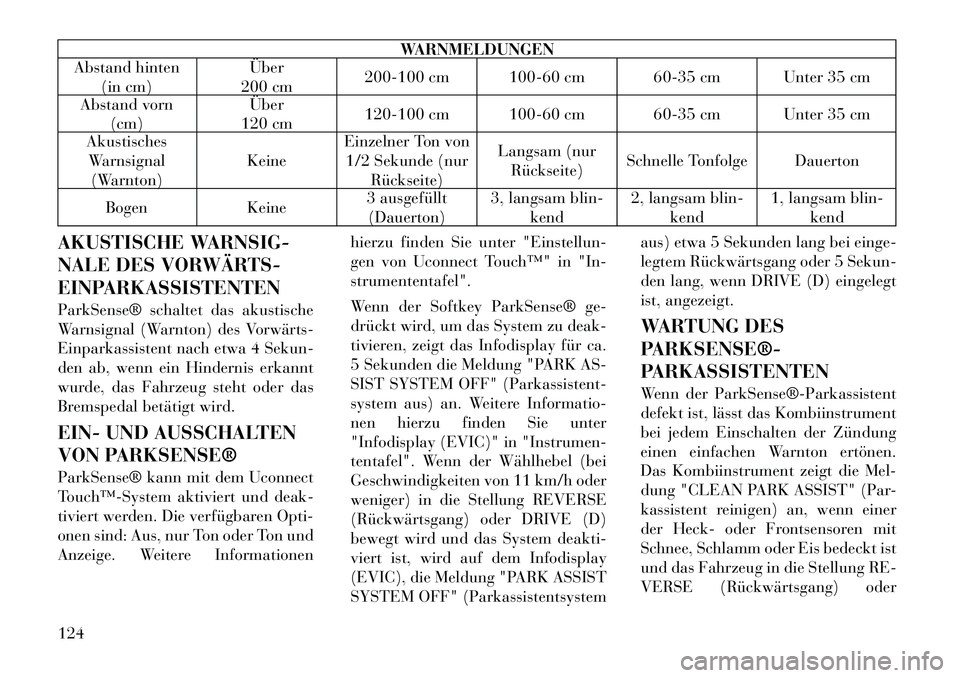

WARNMELDUNGEN
Abstand hinten
(in cm) Über
200 cm 200-100 cm 100-60 cm 60-35 cm Unter 35 cm
Abstand vorn (cm) Über
120 cm 120-100 cm 100-60 cm 60-35 cm Unter 35 cm
Akustisches Warnsignal (Warnton) KeineEinzelner Ton von
1/2 Sekunde (nur Rückseite) Langsam (nur
Rückseite) Schnelle Tonfolge Dauerton
Bogen Keine 3 ausgefüllt
(Dauerton) 3, langsam blin-
kend 2, langsam blin-
kend 1, langsam blin-
kend
AKUSTISCHE WARNSIG-
NALE DES VORWÄRTS-
EINPARKASSISTENTEN
ParkSense® schaltet das akustische
Warnsignal (Warnton) des Vorwärts­
Einparkassistent nach etwa 4 Sekun-
den ab, wenn ein Hindernis erkannt
wurde, das Fahrzeug steht oder das
Bremspedal betätigt wird.
EIN- UND AUSSCHALTEN
VON PARKSENSE®
ParkSense® kann mit dem Uconnect
Touch™­System aktiviert und deak-
tiviert werden. Die verfügbaren Opti-
onen sind: Aus, nur Ton oder Ton und
Anzeige. Weitere Informationen hierzu finden Sie unter "Einstellun-
gen von Uconnect Touch™" in "In-strumententafel".
Wenn der Softkey ParkSense® ge-
drückt wird, um das System zu deak-
tivieren, zeigt das Infodisplay für ca.
5 Sekunden die Meldung "PARK AS-
SIST SYSTEM OFF" (Parkassistent-
system aus) an. Weitere Informatio-
nen hierzu finden Sie unter
"Infodisplay (EVIC)" in "Instrumen-
tentafel". Wenn der Wählhebel (bei
Geschwindigkeiten von 11 km/h oder
weniger) in die Stellung REVERSE
(Rückwärtsgang) oder DRIVE (D)
bewegt wird und das System deakti-
viert ist, wird auf dem Infodisplay
(EVIC), die Meldung "PARK ASSIST
SYSTEM OFF" (Parkassistentsystemaus) etwa 5 Sekunden lang bei einge-
legtem Rückwärtsgang oder 5 Sekun-
den lang, wenn DRIVE (D) eingelegt
ist, angezeigt.
WARTUNG DES
PARKSENSE®­
PARKASSISTENTEN
Wenn der ParkSense®­Parkassistent
defekt ist, lässt das Kombiinstrument
bei jedem Einschalten der Zündung
einen einfachen Warnton ertönen.
Das Kombiinstrument zeigt die Mel-
dung "CLEAN PARK ASSIST" (Par-
kassistent reinigen) an, wenn einer
der Heck- oder Frontsensoren mit
Schnee, Schlamm oder Eis bedeckt ist
und das Fahrzeug in die Stellung RE-
VERSE (Rückwärtsgang) oder
124

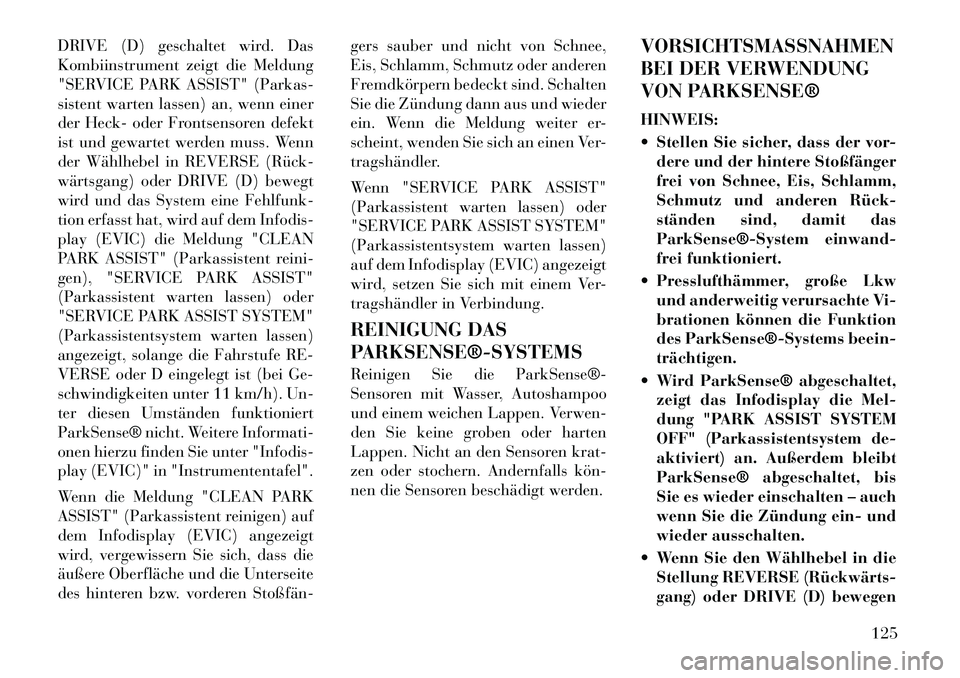

DRIVE (D) geschaltet wird. Das
Kombiinstrument zeigt die Meldung
"SERVICE PARK ASSIST" (Parkas-
sistent warten lassen) an, wenn einer
der Heck- oder Frontsensoren defekt
ist und gewartet werden muss. Wenn
der Wählhebel in REVERSE (Rück­
wärtsgang) oder DRIVE (D) bewegt
wird und das System eine Fehlfunk-
tion erfasst hat, wird auf dem Infodis-
play (EVIC) die Meldung "CLEAN
PARK ASSIST" (Parkassistent reini-
gen), "SERVICE PARK ASSIST"
(Parkassistent warten lassen) oder
"SERVICE PARK ASSIST SYSTEM"
(Parkassistentsystem warten lassen)
angezeigt, solange die Fahrstufe RE-
VERSE oder D eingelegt ist (bei Ge-
schwindigkeiten unter 11 km/h). Un-
ter diesen Umständen funktioniert
ParkSense® nicht. Weitere Informati-
onen hierzu finden Sie unter "Infodis-
play (EVIC)" in "Instrumententafel".
Wenn die Meldung "CLEAN PARK
ASSIST" (Parkassistent reinigen) auf
dem Infodisplay (EVIC) angezeigt
wird, vergewissern Sie sich, dass die
äußere Oberfläche und die Unterseite
des hinteren bzw. vorderen Stoßfän­gers sauber und nicht von Schnee,
Eis, Schlamm, Schmutz oder anderen
Fremdkörpern bedeckt sind. Schalten
Sie die Zündung dann aus und wieder
ein. Wenn die Meldung weiter er-
scheint, wenden Sie sich an einen Ver-
tragshändler.
Wenn "SERVICE PARK ASSIST"
(Parkassistent warten lassen) oder
"SERVICE PARK ASSIST SYSTEM"
(Parkassistentsystem warten lassen)
auf dem Infodisplay (EVIC) angezeigt
wird, setzen Sie sich mit einem Ver-
tragshändler in Verbindung.
REINIGUNG DAS
PARKSENSE®­SYSTEMS
Reinigen Sie die ParkSense®­
Sensoren mit Wasser, Autoshampoo
und einem weichen Lappen. Verwen-
den Sie keine groben oder harten
Lappen. Nicht an den Sensoren krat-
zen oder stochern. Andernfalls kön­
nen die Sensoren beschädigt werden.
VORSICHTSMASSNAHMEN
BEI DER VERWENDUNG
VON PARKSENSE® HINWEIS:
 Stellen Sie sicher, dass der vor-
dere und der hintere Stoßfänger
frei von Schnee, Eis, Schlamm,
Schmutz und anderen Rück­
ständen sind, damit das
ParkSense®­System einwand-
frei funktioniert.
 Presslufthämmer, große Lkw und anderweitig verursachte Vi-
brationen können die Funktion
des ParkSense®­Systems beein-trächtigen.
 Wird ParkSense® abgeschaltet, zeigt das Infodisplay die Mel-
dung "PARK ASSIST SYSTEM
OFF" (Parkassistentsystem de-
aktiviert) an. Außerdem bleibt
ParkSense® abgeschaltet, bis
Sie es wieder einschalten – auch
wenn Sie die Zündung ein- und
wieder ausschalten.
 Wenn Sie den Wählhebel in die Stellung REVERSE (Rückwärts­
gang) oder DRIVE (D) bewegen
125

und ParkSense® deaktiviert ist,
wird auf dem Infodisplay (EVIC)
die Meldung "PARK ASSIST
SYSTEM OFF" (Parkassistent-
system aus) etwa 5 Sekunden
lang bei eingelegtem Rück­
wärtsgang oder 5 Sekunden
lang, wenn DRIVE (D) eingelegt
ist, angezeigt.
 Reinigen Sie die ParkSense®­ Sensoren regelmäßig. Achten
Sie darauf, sie nicht zu verkrat-
zen oder zu beschädigen. Die
Sensoren dürfen nicht von Eis,
Schnee, Matsch, Schlamm oder
Schmutz bedeckt sein. Andern-
falls funktioniert das System
möglicherweise nicht richtig. In
diesem Fall erkennt das
ParkSense®­System ein Hin-
dernis in der Nähe des Stoßfän­
gers nicht oder es gibt fälschli­
cherweise an, dass ein
Hindernis vorhanden ist.
 Objekte wie zum Beispiel Fahr- radträger, Anhängevorrichtun­
gen usw. dürfen sich während
der Fahrt nicht in einem Ab-
stand von weniger als 30 cm zum hinteren Stoßfänger befinden.
Andernfalls interpretiert das
System ein nahe gelegenes Ob-
jekt fälschlicherweise als Sen-
sorproblem und zeigt die Mel-
dung "SERVICE PARK ASSIST
SYSTEM" (Parkassistentsystem
warten lassen) auf dem Infodis-
play an.
ACHTUNG!
 ParkSense® unterstützt den Fah-
rer nur beim Einparken und kann
nicht jedes Hindernis feststellen,
insbesondere kleine Hindernisse.
Bordsteine werden eventuell nur
zeitweise oder gar nicht erkannt.
Hindernisse oberhalb oder unter-
halb der Sensoren werden nicht
registriert, wenn sie zu nahe sind.
(Fortsetzung)
ACHTUNG!(Fortsetzung)
 Um Fahrzeugschäden zu vermei-
den, muss das Fahrzeug bei Ver-
wendung des ParkSense®­
Systems langsam zurückgesetzt
werden, damit es rechtzeitig ange-
halten werden kann. Es wird
empfohlen, dass der Fahrer bei
Verwendung des ParkSense®­
Systems beim Zurücksetzen den
Schulterblick anwendet.
126

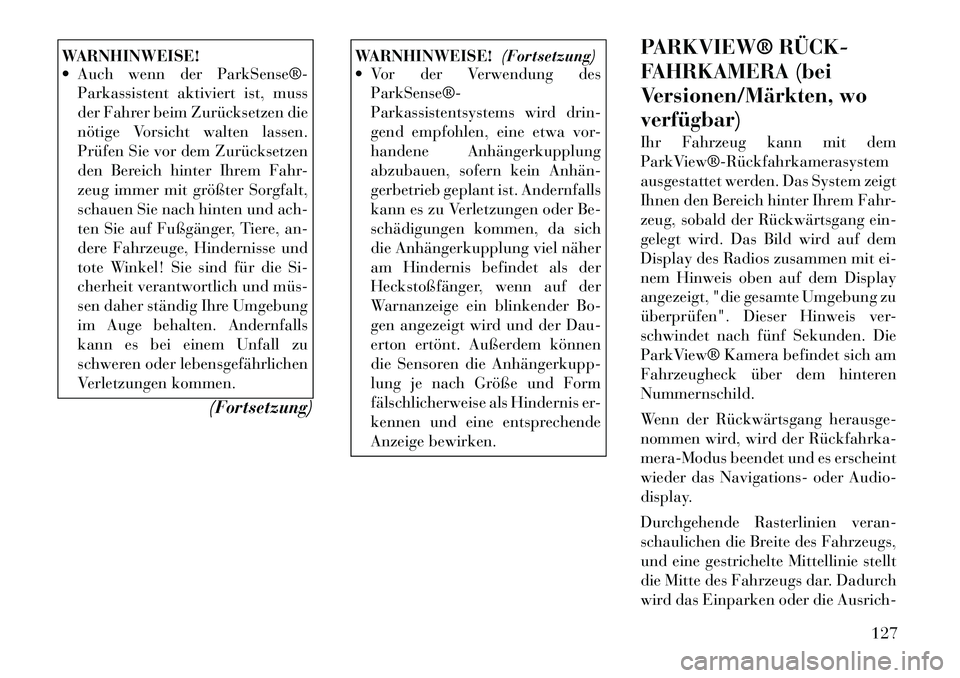

WARNHINWEISE!
 Auch wenn der ParkSense®­Parkassistent aktiviert ist, muss
der Fahrer beim Zurücksetzen die
nötige Vorsicht walten lassen.
Prüfen Sie vor dem Zurücksetzen
den Bereich hinter Ihrem Fahr-
zeug immer mit größter Sorgfalt,
schauen Sie nach hinten und ach-
ten Sie auf Fußgänger, Tiere, an-
dere Fahrzeuge, Hindernisse und
tote Winkel! Sie sind für die Si-
cherheit verantwortlich und müs­
sen daher ständig Ihre Umgebung
im Auge behalten. Andernfalls
kann es bei einem Unfall zu
schweren oder lebensgefährlichen
Verletzungen kommen.
(Fortsetzung)
WARNHINWEISE! (Fortsetzung)
 Vor der Verwendung des
ParkSense®­
Parkassistentsystems wird drin-
gend empfohlen, eine etwa vor-
handene Anhängerkupplung
abzubauen, sofern kein Anhän­
gerbetrieb geplant ist. Andernfalls
kann es zu Verletzungen oder Be-
schädigungen kommen, da sich
die Anhängerkupplung viel näher
am Hindernis befindet als der
Heckstoßfänger, wenn auf der
Warnanzeige ein blinkender Bo-
gen angezeigt wird und der Dau-
erton ertönt. Außerdem können
die Sensoren die Anhängerkupp­
lung je nach Größe und Form
fälschlicherweise als Hindernis er-
kennen und eine entsprechende
Anzeige bewirken. PARKVIEW® RÜCK­
FAHRKAMERA (bei
Versionen/Märkten, woverfügbar)
Ihr Fahrzeug kann mit dem
ParkView®­Rückfahrkamerasystem
ausgestattet werden. Das System zeigt
Ihnen den Bereich hinter Ihrem Fahr-
zeug, sobald der Rückwärtsgang ein-
gelegt wird. Das Bild wird auf dem
Display des Radios zusammen mit ei-
nem Hinweis oben auf dem Display
angezeigt, "die gesamte Umgebung zu
überprüfen". Dieser Hinweis ver-
schwindet nach fünf Sekunden. Die
ParkView® Kamera befindet sich am
Fahrzeugheck über dem hinterenNummernschild.
Wenn der Rückwärtsgang herausge-
nommen wird, wird der Rückfahrka­
mera-Modus beendet und es erscheint
wieder das Navigations- oder Audio-
display.
Durchgehende Rasterlinien veran-
schaulichen die Breite des Fahrzeugs,
und eine gestrichelte Mittellinie stellt
die Mitte des Fahrzeugs dar. Dadurch
wird das Einparken oder die Ausrich-
127

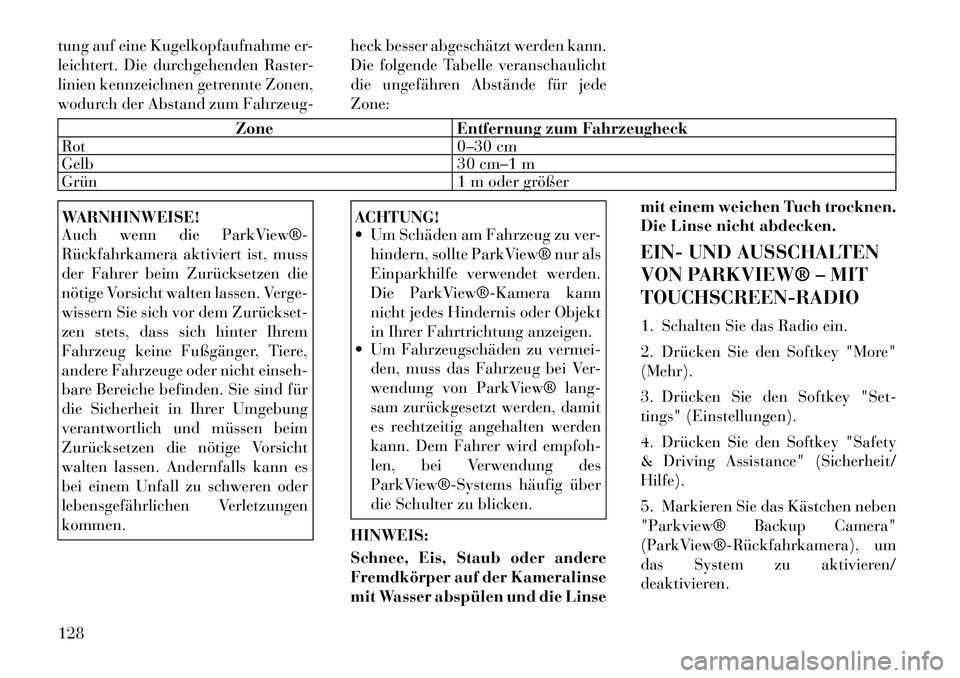

tung auf eine Kugelkopfaufnahme er-
leichtert. Die durchgehenden Raster-
linien kennzeichnen getrennte Zonen,
wodurch der Abstand zum Fahrzeug-heck besser abgeschätzt werden kann.
Die folgende Tabelle veranschaulicht
die ungefähren Abstände für jedeZone:
Zone Entfernung zum Fahrzeugheck
Rot 0–30 cm
Gelb 30 cm–1 m
Grün 1 m oder größer
WARNHINWEISE!
Auch wenn die ParkView®­
Rückfahrkamera aktiviert ist, muss
der Fahrer beim Zurücksetzen die
nötige Vorsicht walten lassen. Verge-
wissern Sie sich vor dem Zurückset­
zen stets, dass sich hinter Ihrem
Fahrzeug keine Fußgänger, Tiere,
andere Fahrzeuge oder nicht einseh-
bare Bereiche befinden. Sie sind für
die Sicherheit in Ihrer Umgebung
verantwortlich und müssen beim
Zurücksetzen die nötige Vorsicht
walten lassen. Andernfalls kann es
bei einem Unfall zu schweren oder
lebensgefährlichen Verletzungenkommen.
ACHTUNG!
 Um Schäden am Fahrzeug zu ver-
hindern, sollte ParkView® nur als
Einparkhilfe verwendet werden.
Die ParkView®­Kamera kann
nicht jedes Hindernis oder Objekt
in Ihrer Fahrtrichtung anzeigen.
 Um Fahrzeugschäden zu vermei-
den, muss das Fahrzeug bei Ver-
wendung von ParkView® lang-
sam zurückgesetzt werden, damit
es rechtzeitig angehalten werden
kann. Dem Fahrer wird empfoh-
len, bei Verwendung des
ParkView®­Systems häufig über
die Schulter zu blicken.
HINWEIS:
Schnee, Eis, Staub oder andere
Fremdkörper auf der Kameralinse
mit Wasser abspülen und die Linse mit einem weichen Tuch trocknen.
Die Linse nicht abdecken.
EIN- UND AUSSCHALTEN
VON PARKVIEW® – MITTOUCHSCREEN-RADIO
1. Schalten Sie das Radio ein.
2. Drücken Sie den Softkey "More" (Mehr).
3. Drücken Sie den Softkey "Set-
tings" (Einstellungen).
4. Drücken Sie den Softkey "Safety
& Driving Assistance" (Sicherheit/Hilfe).
5. Markieren Sie das Kästchen neben
"Parkview® Backup Camera"
(ParkView®­Rückfahrkamera), um
das System zu aktivieren/
deaktivieren.
128

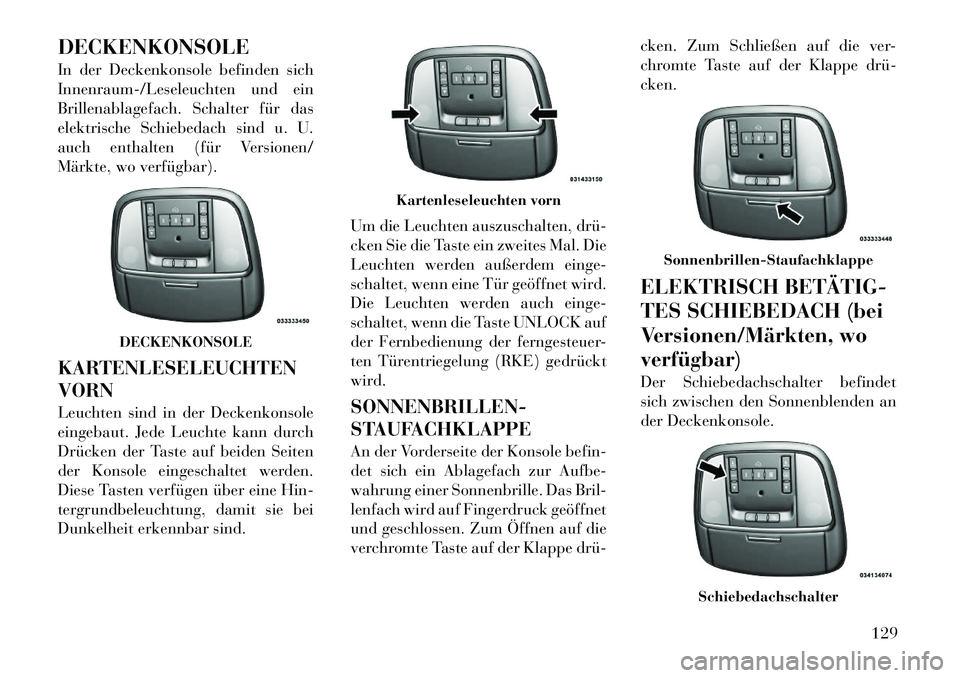

DECKENKONSOLE
In der Deckenkonsole befinden sich
Innenraum-/Leseleuchten und ein
Brillenablagefach. Schalter für das
elektrische Schiebedach sind u. U.
auch enthalten (für Versionen/
Märkte, wo verfügbar).
KARTENLESELEUCHTEN VORN
Leuchten sind in der Deckenkonsole
eingebaut. Jede Leuchte kann durch
Drücken der Taste auf beiden Seiten
der Konsole eingeschaltet werden.
Diese Tasten verfügen über eine Hin-
tergrundbeleuchtung, damit sie bei
Dunkelheit erkennbar sind.Um die Leuchten auszuschalten, drü­
cken Sie die Taste ein zweites Mal. Die
Leuchten werden außerdem einge-
schaltet, wenn eine Tür geöffnet wird.
Die Leuchten werden auch einge-
schaltet, wenn die Taste UNLOCK auf
der Fernbedienung der ferngesteuer-
ten Türentriegelung (RKE) gedrückt
wird. SONNENBRILLEN-
STAUFACHKLAPPE
An der Vorderseite der Konsole befin-
det sich ein Ablagefach zur Aufbe-
wahrung einer Sonnenbrille. Das Bril-
lenfach wird auf Fingerdruck geöffnet
und geschlossen. Zum Öffnen auf die
verchromte Taste auf der Klappe drü­cken. Zum Schließen auf die ver-
chromte Taste auf der Klappe drü­cken.
ELEKTRISCH BETÄTIG­
TES SCHIEBEDACH (bei
Versionen/Märkten, woverfügbar)
Der Schiebedachschalter befindet
sich zwischen den Sonnenblenden an
der Deckenkonsole.
DECKENKONSOLE
Kartenleseleuchten vorn
Sonnenbrillen-Staufachklappe
Schiebedachschalter
129

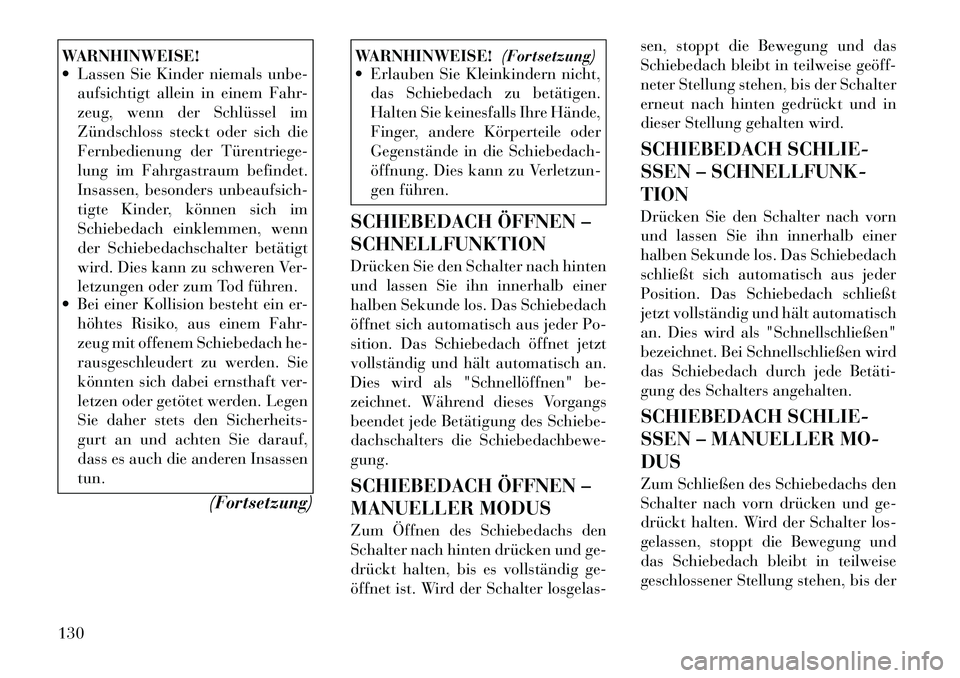

WARNHINWEISE!
 Lassen Sie Kinder niemals unbe-aufsichtigt allein in einem Fahr-
zeug, wenn der Schlüssel im
Zündschloss steckt oder sich die
Fernbedienung der Türentriege-
lung im Fahrgastraum befindet.
Insassen, besonders unbeaufsich-
tigte Kinder, können sich im
Schiebedach einklemmen, wenn
der Schiebedachschalter betätigt
wird. Dies kann zu schweren Ver-
letzungen oder zum Tod führen.
 Bei einer Kollision besteht ein er-
höhtes Risiko, aus einem Fahr-
zeug mit offenem Schiebedach he-
rausgeschleudert zu werden. Sie
könnten sich dabei ernsthaft ver-
letzen oder getötet werden. Legen
Sie daher stets den Sicherheits-
gurt an und achten Sie darauf,
dass es auch die anderen Insassentun.
(Fortsetzung)
WARNHINWEISE! (Fortsetzung)
 Erlauben Sie Kleinkindern nicht,
das Schiebedach zu betätigen.
Halten Sie keinesfalls Ihre Hände,
Finger, andere Körperteile oder
Gegenstände in die Schiebedach-
öffnung. Dies kann zu Verletzun-
gen führen.
SCHIEBEDACH ÖFFNEN – SCHNELLFUNKTION
Drücken Sie den Schalter nach hinten
und lassen Sie ihn innerhalb einer
halben Sekunde los. Das Schiebedach
öffnet sich automatisch aus jeder Po-
sition. Das Schiebedach öffnet jetzt
vollständig und hält automatisch an.
Dies wird als "Schnellöffnen" be-
zeichnet. Während dieses Vorgangs
beendet jede Betätigung des Schiebe-
dachschalters die Schiebedachbewe-gung.
SCHIEBEDACH ÖFFNEN –
MANUELLER MODUS
Zum Öffnen des Schiebedachs den
Schalter nach hinten drücken und ge-
drückt halten, bis es vollständig ge-
öffnet ist. Wird der Schalter losgelas- sen, stoppt die Bewegung und das
Schiebedach bleibt in teilweise geöff­
neter Stellung stehen, bis der Schalter
erneut nach hinten gedrückt und in
dieser Stellung gehalten wird.
SCHIEBEDACH SCHLIE-
SSEN – SCHNELLFUNK-TION
Drücken Sie den Schalter nach vorn
und lassen Sie ihn innerhalb einer
halben Sekunde los. Das Schiebedach
schließt sich automatisch aus jeder
Position. Das Schiebedach schließt
jetzt vollständig und hält automatisch
an. Dies wird als "Schnellschließen"
bezeichnet. Bei Schnellschließen wird
das Schiebedach durch jede Betäti­
gung des Schalters angehalten.
SCHIEBEDACH SCHLIE-
SSEN – MANUELLER MO-DUS
Zum Schließen des Schiebedachs den
Schalter nach vorn drücken und ge-
drückt halten. Wird der Schalter los-
gelassen, stoppt die Bewegung und
das Schiebedach bleibt in teilweise
geschlossener Stellung stehen, bis der
130
