2011 Lancia Voyager Instrukcja obsługi (in Polish)

co opony oryginalne. Oznaczenie
rozmiaru opon znajduje się na
etykietach z informacjami o wskaźniku
zużycia opony oraz z danymi
dotyczącymi opon i ładowności. Indeks
nośności i prędkości znajduje się na
bocznej krawędzi opony zamontowanej
fabrycznie. Zapoznać się z Tabelą
rozmiarów opon znajdującą się w części
dotyczącej bezpieczeństwa opon
niniejszej instrukcji, aby dowiedzieć się
więcej o indeksie nośności o prędkości.
Zaleca się wymianę przednich i tylnych
opon parami. Wymiana tylko jednej
opony może poważnie zmniejszyć
przyczepność pojazdu. W przypadku
wymiany koła należy sprawdzić, czy
specyfikacja opony odpowiada
specyfikacji oryginalnych kół pojazdu.
W razie jakichkolwiek pytań
dotyczących parametrów opon lub ich
możliwości użytkowych zaleca się
kontakt z producentem lub
autoryzowanym dealerem opon, które
były zamontowane fabrycznie.
Założenie opon o innych, niezgodnych
parametrach może negatywnie wpłynąć
na bezpieczeństwo, sterowność i
właściwości jezdne pojazdu.
OSTRZEŻENIE!
• Nie korzystać z opon i obręczy kół orozmiarach lub parametrach innych
niż określone dla danego pojazdu.
Niektóre kombinacje
niezatwierdzonych opon i obręczy
kół mogą zmienić wymiary i
charakterystykę zawieszenia, co
zmieni sterowność, właściwości
jezdne i sprawność hamowania. To
może doprowadzić do
nieprzewidywalnych reakcji pojazdu
na drodze i naprężeń podzespołów
układu kierowniczego i zawieszenia.
To z kolei może doprowadzić do
utraty kontroli nad pojazdem i
wypadku, który może być przyczyną
poważnych obrażeń lub śmierci.
Używać wyłącznie opon i obręczy kół
o rozmiarach i indeksach nośności
dopuszczalnych dla danego pojazdu.
(Dalej)
OSTRZEŻENIE!(Dalej)
• Nigdy nie używać opon o indeksie
nośności lub prędkości niższej od
parametrów opon montowanych
fabrycznie. Używanie opony o
niższym indeksie nośności może
skutkować jej przeciążeniem i
rozerwaniem. To z kolei może
doprowadzić do utraty kontroli nad
pojazdem lub wypadku.
• Założenie opon o niedostatecznym
indeksie prędkości może
doprowadzić do nagłego rozerwania
opony i utraty kontroli nad
pojazdem.PRZESTROGA!
Zamiana opon zamontowanych
fabrycznie na opony o innym
rozmiarze może spowodować, że
wskazania prędkościomierza i licznika
przebiegu będą nieprawidłowe.
ŁAŃCUCHY
PRZECIWŚNIEŻNE
Używać wyłącznie kompaktowych
łańcuchów lub innego kompaktowego
osprzętu wspomagającego
przyczepność, który spełnia wymagania 283

specyfikacji SAE klasy S. Łańcuchy
muszą mieć rozmiar dostosowany do
typu pojazdu, zgodny z zaleceniami
producenta łańcuchów.
INFORMACJA:
Nie zakładać łańcuchów na
kompaktowe koło zapasowe.PRZESTROGA!
Aby nie dopuścić do uszkodzenia
pojazdu lub opon, przestrzegać
następujących zaleceń:
• Łańcuchy należy zakładać wyłączniena opony o rozmiarze P225/65R16.
Opony o rozmiarze P225/65R17 nie
zapewniają wymaganego prześwitu.
(Dalej)
PRZESTROGA!(Dalej)
• Ponieważ musi być zachowywany
określony prześwit między
założonymi łańcuchami a
podzespołami zawieszenia, bardzo
ważne jest, aby stosować wyłącznie
łańcuchy w dobrym stanie. Pęknięty
łańcuch może spowodować poważne
uszkodzenia. Jeśli pojawi się hałas,
który mógłby wskazywać na
pęknięcie łańcucha, niezwłocznie
zatrzymać samochód. Przed dalszą
jazdą należy usunąć fragmenty
uszkodzonego łańcucha.
• Nie przekraczać prędkości 70 km/h.
• Prowadzić ostrożnie i unikać ostrych
zakrętów i silnych nierówności,
zwłaszcza gdy pojazd jest mocno
obciążony.
• Na przednich kołach łańcuchy
należy zamontować jak najciaśniej, a
następnie po przejechaniu około
0,8 km ponownie je naciągnąć.
• Nie jeździć przez dłuższy czas po
suchej nawierzchni.
(Dalej)
PRZESTROGA!(Dalej)
• Przestrzegać instrukcji producenta
łańcuchów przeciwśnieżnych
odnośnie metody montażu,
dozwolonej prędkości jazdy i
warunków eksploatacji. Jeśli
prędkość zalecana przez producenta
łańcuchów przeciwśnieżnych jest
inna niż prędkość zalecana przez
producenta pojazdu, zawsze
przestrzegać niższej z tych wartości.
Jeśli prędkość maksymalna określona
przez producenta łańcuchów
przeciwśnieżnych jest inna niż prędkość
maksymalna określona przez
producenta pojazdu, zawsze należy
przestrzegać niższej z tych wartości. Ta
uwaga dotyczy każdego osprzętu
wspomagającego przyczepność,
włączając w to łańcuchy ogniwowe i
linowe (radialne).
284

ZALECENIA
DOTYCZĄCE
PRZEKŁADANIA OPON
Opony na przedniej i tylnej osi są
poddawane różnym obciążeniom i w
inny sposób pracują podczas skręcania,
jazdy i hamowania. Z tego względu
zużywają się w różnym tempie.
Można przeciwdziałać temu zjawisku
poprzez okresowe przekładanie opon.
Korzyści z zamieniania opon miejscami
są szczególnie duże w przypadku opon o
agresywnym bieżniku, takich jak opony
całoroczne. Przekładanie opon wydłuża
czas ich eksploatacji, pomaga w
utrzymaniu prawidłowych poziomów
przyczepności w błocie, śniegu i na
mokrej nawierzchni, a także przyczynia
się do komfortowej i cichej pracy opon.
Więcej informacji na temat
odpowiednich okresów
międzyserwisowych znajduje się w
„Harmonogramie konserwacji”.
Przyczyny szybkiego lub nietypowego
zużycia opon należy usunąć przed
przełożeniem opon.UKŁAD
MONITORUJĄCY
CIŚNIENIE W
OPONACH (TPMS)
Zadaniem układu TPMS jest
ostrzeganie kierowcy o zbyt niskim
ciśnieniu w oponach w porównaniu do
wymaganego ciśnienia napompowania
zimnej opony. Tę wartość można
znaleźć na etykiecie z danymi opon
umieszczonej na środkowym słupku
pojazdu po stronie kierowcy.
Ciśnienie w oponach zmienia się w
zależności od temperatury. Różnica
wynosi ok. 0,069 bar na każde 6,5°C.
Oznacza to, że wraz ze spadkiem
temperatury otoczenia spada ciśnienie w
oponach. Ciśnienie w oponach należy
zawsze korygować na podstawie
ciśnienia napompowania zimnej opony.
Jest to ciśnienie zmierzone w
temperaturze otoczenia po co najmniej
trzygodzinnym postoju pojazdu.
Informacje dotyczące prawidłowego
pompowania opon pojazdu znajdują
się w punkcie „Opony — informacje
ogólne” w rozdziale „Uruchamianie i
obsługa”.
Ciśnienie w oponach wzrasta podczas jazdy
- to normalne zjawisko i
nie należy dostosowywać ciśnienia.
Układ TPMS ostrzega kierowcę o
niskim ciśnieniu w oponie, gdy ciśnienie
to spada z jakiegokolwiek powodu
poniżej dolnej wartości granicznej,
włączając w to wpływ niskiej
temperatury otoczenia i samoistną
utratę ciśnienia przez oponę.
Układ TPMS ostrzega kierowcę o
niskim ciśnieniu w oponie tak długo, jak
długo występuje zbyt niskie ciśnienie.
Ostrzeżenie wyłącza się dopiero po
przywróceniu co najmniej zalecanego
ciśnienia napompowania zimnej opony.
Po wyświetleniu ostrzeżenia o niskim
ciśnieniu w oponie należy zwiększyć
ciśnienie do wartości zalecanego
ciśnienia napompowania zimnej opony.
Wówczas lampka układu
monitorującego ciśnienie w oponach
zgaśnie. Układ zostanie automatycznie
zaktualizowany i komunikat „Tire
Pressure Monitoring Telltale Light”
(Lampka układu monitorującego
ciśnienie w oponach) zgaśnie po
otrzymaniu zaktualizowanych
informacji o ciśnieniach w oponach.
Aby układ odebrał zaktualizowane
285

informacje o ciśnieniach, pojazd musi
jechać maksymalnie przez 20 minut z
prędkością wyższą niż 24 km/h.
Na przykład zalecane ciśnienie
napompowania zimnej opony (pojazd
zaparkowany od co najmniej trzech
godzin) podane na etykiecie wynosi
2,41 bar. Jeżeli temperatura otoczenia
wynosi 20°C, a zmierzone ciśnienie w
oponach ma wartość 2,07 bar, spadek
temperatury do

bieżnika. Może także negatywnie
wpływać na zdolność kierowania i
hamowania.
• Układ TPMS nie eliminuje potrzeby właściwej konserwacji opon. Do
obowiązków kierowcy należy
kontrolowanie prawidłowego
ciśnienia w oponach za pomocą
dokładnego manometru, nawet jeśli
niedobór powietrza w ogumieniu nie
osiągnął poziomu, który powoduje
zaświecenie lampki układu
monitorującego ciśnienie woponach.
• Z miany temperatury otoczenia związane ze zmianami pór roku będą
wpływały na ciśnienie w oponach, a
układ TPMS będzie monitorował
bieżące, rzeczywiste ciśnienie woponach.
UKŁAD PODSTAWOWY
Układ TPMS wykorzystuje technologię
bezprzewodową do utrzymywania
łączności z czujnikami elektronicznymi
znajdującymi się w obręczach kół, które
monitorują ciśnienie w oponach.
Czujniki, zamontowane w każdym kole jako element zaworu, przesyłają odczyty
ciśnienia w oponach do modułu
odbiornika.
INFORMACJA:
Bardzo ważne jest, aby regularnie
kontrolować i utrzymywać
odpowiednie ciśnienie w oponach
wszystkich kół.
Podstawowy układ TPMS składa się z
następujących podzespołów:
• Moduł odbiornika
• Cztery czujniki monitorowania
ciśnienia w oponach
• Lampka układu monitorującego ciśnienie w oponach
Ostrzeżenia o niskim ciśnieniu
generowane przez układ TPMS Jeżeli przynajmniej w jednym
z czterech kół ciśnienie
spadnie poniżej wartości
granicznej, w zestawie
wskaźników zapali się lampka
ostrzegawcza układu monitorującego
ciśnienie, pojawi się informacja o niskim
ciśnieniu w oponach i włączy się
brzęczyk ostrzegawczy. W takiej sytuacji
należy się jak najszybciej zatrzymać, sprawdzić ciśnienie w każdej oponie i
napompować opony do zalecanej
wartości ciśnienia napompowania
zimnej opony (podanej na etykiecie na
środkowym słupku po stronie kierowcy).
Układ zostanie automatycznie
zaktualizowany i komunikat „Tire
Pressure Monitoring Telltale Light”
(Lampka układu monitorującego
ciśnienie w oponach) zgaśnie po
otrzymaniu zaktualizowanych
informacji o ciśnieniach w oponach.
INFORMACJA:
Aby układ odebrał zaktualizowane
informacje o ciśnieniach, pojazd musi
jechać maksymalnie przez 20 minut z
prędkością wyżs zą niż 24 km/h.

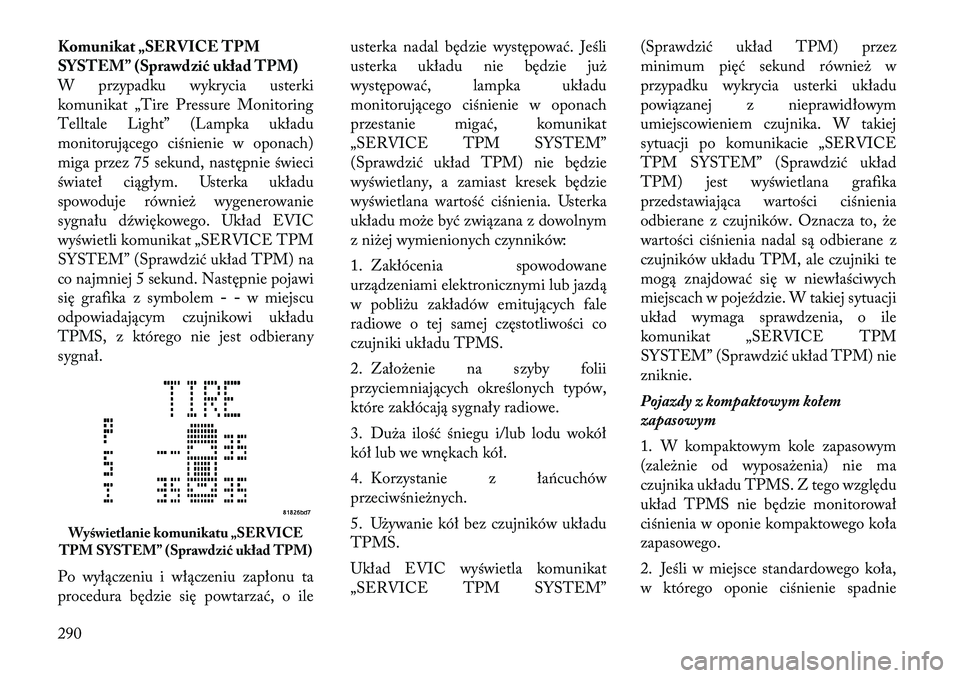

W przypadku wykrycia usterki
komunikat „Tire Pressure Monitoring
Telltale Light” (Lampka układu
monitorującego ciśnienie w oponach)
miga przez 75 sekund, następnie świeci
świateł ciągłym. Usterka układu
spowoduje również wygenerowanie
sygnału dźwiękowego. Po wyłączeniu i
włączeniu zapłonu ta procedura będzie
się powtarzać, o ile usterka nadal będzie
występować. Po ustąpieniu/naprawieniu
usterki lampka układu monitorującego
287

ciśnienie w oponach zgaśnie. Usterka
układu może być związana z dowolnym
z niżej wymienionych czynników:
1. Zakłócenia spowodowane
urządzeniami elektronicznymi lub jazdą
w pobliżu zakładów emitujących fale
radiowe o tej samej częstotliwości co
czujniki układu TPMS.
2. Założenie na szyby folii
przyciemniających określonych typów,
które zakłócają sygnały radiowe.
3. Duża ilość śniegu i/lub lodu wokół
kół lub we wnękach kół.
4. Korzystanie z łańcuchów
przeciwśnieżnych.
5. Używanie kół bez czujników układu
TPMS.
Pojazdy z kompaktowym kołem
zapasowym
1. W kompaktowym kole zapasowym
(zależnie od wyposażenia) nie ma
czujnika układu TPMS. Z tego względu
układ nie monitoruje ciśnienia w oponie
kompaktowego koła zapasowego.
2. Jeśli w miejsce standardowego koła,
w którego oponie ciśnienie spadnie
poniżej dolnej wartości granicznej,zostanie zamontowane kompaktowe
koło zapasowe, po kolejnym włączeniu
zapłonu włączy się brzęczyk, na
wyświetlaczu pojawi się komunikat o
niskim ciśnieniu w oponach i zaświeci
się lampka układu monitorującego
ciśnienie w oponach.
3. Po jeździe trwającej do 20 minut z
prędkością powyżej 24 km/h lampka
układu monitorującego ciśnienie w
oponach będzie migać przez 75 sekund,
a następnie zacznie świecić jednostajnie.
4. Po każdym kolejnym włączeniu
zapłonu będzie generowany sygnał
dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach
będzie migać przez 75 sekund, po czym
świecić jednostajnie.
5. Po wymianie lub naprawieniu
oryginalnej opony i ponownym
zamontowaniu jej w miejsce
kompaktowego koła zapasowego stan
układu TPMS zostanie automatycznie
zaktualizowany, a lampka układu
monitorującego ciśnienie w oponach
zgaśnie, ponieważ w żadnym z czterech
kół jezdnych ciśnienie w oponie nie
będzie miało wartości niższej od dolnej
wartości granicznej. Aby układ TPMS
zdołał zaktualizować informacje o
wartościach ciśnienia, pojazd musi
jechać przez maksymalnie 20 minut z
prędkością powyżej 24 km/h.
Włączanie i wyłączanie układu
TPMS
Układ TPMS można wyłączyć w
przypadku wymiany czterech kół (z
oponami) na koła niewyposażone w
czujniki układu TPMS, na przykład w
przypadku wymiany kompletu opon
letnich na komplet opon zimowych.
Aby wyłączyć układ TPMS, w pierwszej
kolejności wymienić zestaw czterech kół
(z oponami) na koła niewyposażone w
czujniki układu TPMS. Następnie
wykonać cykl jazdy trwający minimum
20 minut z przekroczeniem prędkości
24 km/h. Układ TPMS wyemituje
sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach
będzie migać przez 75 sekund, po czym
zacznie świecić jednostajnie. Do
następnego włączenia zapłonu układ
TPMS nie będzie emitował sygnału
dźwiękowego ani nie spowoduje
zapalenia lampki układu
monitorującego ciśnienie w oponach.
288

Aby ponownie włączyć układ TPMS, w
pierwszej kolejności wymienić zestaw
czterech kół (z oponami) na koła
wyposażone w czujniki układu TPMS.
Następnie wykonać cykl jazdy trwający
minimum 20 minut z prędkością wyższą
niż 24 km/h. Układ TPMS wyemituje
sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach
będzie migać przez 75 sekund.
UKŁAD W WERSJI
PREMIUM (zależnie od
wyposażenia)
Układ TPMS wykorzystuje technologię
bezprzewodową do utrzymywania
łączności z czujnikami elektronicznymi
znajdującymi się w obręczach kół, które
monitorują ciśnienie w oponach.
Czujniki, zamontowane w każdym kole
jako element zaworu, przesyłają odczyty
ciśnienia w oponach do modułu
odbiornika.
INFORMACJA:
Bardzo ważne jest, aby regularnie
kontrolować i utrzymywać
odpowiednie ciśnienie w oponach
wszystkich kół.Układ TPMS w wersji Premium składa
się z następujących elementów:
• moduł odbiornika;
• cztery czujniki układu TPMS;
• oprogramowanie odpowiedzialne za
wyświetlanie różnych komunikatów
układu TPMS przez elektroniczne
centrum informacyjne pojazdu
(EVIC) i wyświetlanie grafiki z
informacjami o wartościach ciśnienia
w oponach;
• lampka układu monitorującego ciśnienie w oponach.
Ostrzeżenia układu TPMS o niskim
ciśnieniu w oponach
Jeżeli przynajmniej w jednym z czterech
kół ciśnienie spadnie poniżej wartości
granicznej, w zestawie wskaźników
zaświeci się lampka ostrzegawcza
układu monitorującego ciśnienie oraz
włączy się brzęczyk ostrzegawczy.
Dodatkowo układ EVIC wygeneruje
komunikat o niskim ciśnieniu w
oponach, który będzie wyświetlany
przez co najmniej pięć sekund, oraz
wyświetli grafikę z migającą zbyt niską
wartością ciśnienia. Jeżeli pojawi się informacja o niskim
ciśnieniu w którejkolwiek z opon, należy
zatrzymać pojazd i dopompować
wskazaną przez układ oponę do wartości
zalecanego ciśnienia napompowania
zimnej opony. Po skorygowaniu
ciśnienia układ dokona automatycznej
aktualizacji, grafika z oznaczeniem
niskiej wartości ciśnienia w oponie
przestanie migać, a lampka układu
monitorującego ciśnienie w oponach
zgaśnie. Aby układ odebrał
zaktualizowane informacje o
ciśnieniach, pojazd musi jechać
maksymalnie przez 20 minut z
prędkością wyższą niż 24 km/h.
Grafika z informacją o zbyt niskim
ciśnieniu w oponie
289

Komunikat „SERVICE TPM
SYSTEM” (Sprawdzić układ TPM)
W przypadku wykrycia usterki
komunikat „Tire Pressure Monitoring
Telltale Light” (Lampka układu
monitorującego ciśnienie w oponach)
miga przez 75 sekund, następnie świeci
świateł ciągłym. Usterka układu
spowoduje również wygenerowanie
sygnału dźwiękowego. Układ EVIC
wyświetli komunikat „SERVICE TPM
SYSTEM” (Sprawdzić układ TPM) na
co najmniej 5 sekund. Następnie pojawi
się grafika z symbolem- -w miejscu
odpowiadającym czujnikowi układu
TPMS, z którego nie jest odbierany
sygnał.
Po wyłączeniu i włączeniu zapłonu ta
procedura będzie się powtarzać, o ile usterka nadal będzie występować. Jeśli
usterka układu nie będzie już
występować, lampka układu
monitorującego ciśnienie w oponach
przestanie migać, komunikat
„SERVICE TPM SYSTEM”
(Sprawdzić układ TPM) nie będzie
wyświetlany, a zamiast kresek będzie
wyświetlana wartość ciśnienia. Usterka
układu może być związana z dowolnym
z niżej wymienionych czynników:
1. Zakłócenia spowodowane
urządzeniami elektronicznymi lub jazdą
w pobliżu zakładów emitujących fale
radiowe o tej samej częstotliwości co
czujniki układu TPMS.
2. Założenie na szyby folii
przyciemniających określonych typów,
które zakłócają sygnały radiowe.
3. Duża ilość śniegu i/lub lodu wokół
kół lub we wnękach kół.
4. Korzystanie z łańcuchów
przeciwśnieżnych.
5. Używanie kół bez czujników układu
TPMS.
Układ EVIC wyświetla komunikat
„SERVICE TPM SYSTEM”
(Sprawdzić układ TPM) przez
minimum pięć sekund również w
przypadku wykrycia usterki układu
powiązanej z nieprawidłowym
umiejscowieniem czujnika. W takiej
sytuacji po komunikacie „SERVICE
TPM SYSTEM” (Sprawdzić układ
TPM) jest wyświetlana grafika
przedstawiająca wartości ciśnienia
odbierane z czujników. Oznacza to, że
wartości ciśnienia nadal są odbierane z
czujników układu TPM, ale czujniki te
mogą znajdować się w niewłaściwych
miejscach w pojeździe. W takiej sytuacji
układ wymaga sprawdzenia, o ile
komunikat „SERVICE TPM
SYSTEM” (Sprawdzić układ TPM) nie
zniknie.
Pojazdy z kompaktowym kołem
zapasowym
1. W kompaktowym kole zapasowym
(zależnie od wyposażenia) nie ma
czujnika układu TPMS. Z tego względu
układ TPMS nie będzie monitorował
ciśnienia w oponie kompaktowego koła
zapasowego.
2. Jeśli w miejsce standardowego koła,
w którego oponie ciśnienie spadnieWyświetlanie komunikatu „SERVICE
TPM SYSTEM” (Sprawdzić układ TPM)
290
