Al volante
E160000AUN
Questa sezione fornisce utili
informazione per il corretto caricamento
del veicolo e/o rimorchio, per mantenere
il peso del veicolo carico nei limiti della
sua capacità massima di progetto, in
presenza o meno del rimorchio. Il
corretto caricamento del veicolo
garantisce la massima resa da parte del
veicolo. Prima di caricare il veicolo,
studiare i seguenti termini necessari a
stabilire i pesi ammessi per il veicolo, con
o senza rimorchio, sulla base delle
specifiche del veicolo e della targhetta diomologazione:
E160100AUN
Peso base del veicolo in ordine di
marcia
Indica il peso del veicolo con serbatoio
pieno e tutte le dotazioni di serie. Noncomprende occupanti, bagagli odotazioni opzionali.
E160200AUN
Peso del veicolo in ordine di marcia
Indica il peso del veicolo nuovo al momento della consegna del
concessionario comprensivo degli
eventuali accessori.E160300AUN
Peso supplementareIndica il peso aggiunto al peso base del
veicolo in ordine di marcia, comprensivodi bagagli e dotazioni opzionali.
E160400AUN
GAW (Peso lordo totale sugli assali)
Indica il peso totale sostenuto da ciascun
assale (anteriore e posteriore),
comprensivo del peso del veicolo in
ordine di marcia e del carico utile.
E160500AUN
GAWR (Peso lordo massimo ammesso sugli assali)
Indica il peso massimo ammesso che
può essere sostenuto da un singolo
assale (anteriore o posteriore). Questi
valori sono indicati sulla targhetta di
omologazione.
Il carico totale su ciascun assale non
supera mai il relativo GAWR.
E160600AUN
GVW (Peso lordo del veicolo)
È dato dal peso base del veicolo in
ordine di marcia più l'effettivo pesosupplementare e quello degli occupanti.E160700AUN
GVWR (Peso lordo massimo ammesso del veicolo) Indica il peso massimo ammesso del
veicolo a pieno carico (comprensivo ditutte le dotazioni opzionali,
apparecchiature, occupanti e bagagli).
Questo peso è riportato sulla targhetta diomologazione apposta sulla soglia della
porta lato guida (o frontale passeggero).
E160800AUN
Carico eccessivo
PESO DEL VEICOLO
ATTENZIONE -
Peso del veicolo
Il peso lordo massimo ammesso
sugli assali ed il peso lordomassimo ammesso del veicolo sono
indicati sulla targhetta affissa dal
produttore sulla porta del
conducente (o frontale passeggero).
Se si superano tali valori si puòincorrere in un incidente o
dannegg iare il veicolo. Si può
calcolare il peso del carico,pesandone gli elementi (o i
passeggeri) prima di metterli a
bordo. Fare estrema attenzione a
non sovraccaricare il veicolo.

6
Pericolo sulla strada / 6-2
In caso d’emergenza durante la guida / 6-2
Avviamento del motore / 6-3
Avviamento d'emergenza / 6-4
Surriscaldamento del motore / 6-6
Foratura di un pneumatico / 6-7
Traino / 6-15
Cosa fare in situazioni di emergenza

Cosa fare in situazioni di emergenza
2
6

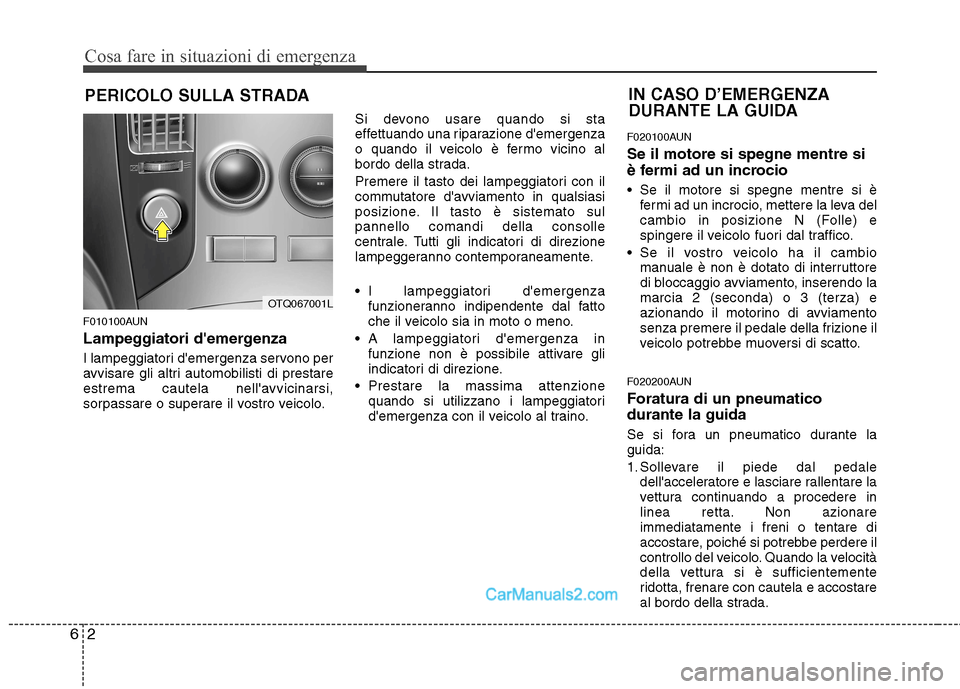

PERICOLO SULLA STRADA
F010100AUN
Lampeggiatori d'emergenza
I lampeggiatori d'emergenza servono per
avvisare gli altri automobilisti di prestare
estrema cautela nell'avvicinarsi,
sorpassare o superare il vostro veicolo. Si devono usare quando si sta
effettuando una riparazione d'emergenza
o quando il veicolo è fermo vicino al
bordo della strada.
Premere il tasto dei lampeggiatori con il
commutatore d'avviamento in qualsiasi
posizione. Il tasto è sistemato sulpannello comandi della consolle
centrale. Tutti gli indicatori di direzione
lampeggeranno contemporaneamente.
I lampeggiatori d'emergenza
funzioneranno indipendente dal fatto
che il veicolo sia in moto o meno.
A lampeggiatori d'emergenza in funzione non è possibile attivare gli
indicatori di direzione.
Prestare la massima attenzione quando si utilizzano i lampeggiatori
d'emergenza con il veicolo al traino. F020100AUN Se il motore si spegne mentre si
è fermi ad un incrocio
Se il motore si spegne mentre si è
fermi ad un incrocio, mettere la leva del
cambio in posizione N (Folle) e
spingere il veicolo fuori dal traffico.
Se il vostro veicolo ha il cambio manuale è non è dotato di interruttore
di bloccaggio avviamento, inserendo lamarcia 2 (seconda) o 3 (terza) e
azionando il motorino di avviamento
senza premere il pedale della frizione il
veicolo potrebbe muoversi di scatto.
F020200AUN Foratura di un pneumatico durante la guida
Se si fora un pneumatico durante la guida: 1.
Sollevare il piede dal pedale
dell'acceleratore e lasciare rallentare la
vettura continuando a procedere in
linea retta. Non azionareimmediatamente i freni o tentare di
accostare, poiché si potrebbe perdere il
controllo del veicolo. Quando la velocità
della vettura si è sufficientemente
ridotta, frenare con cautela e accostare
al bordo della strada.
IN CASO D’EMERGENZA
DURANTE LA GUIDA
OTQ067001L

63
Cosa fare in situazioni di emergenza

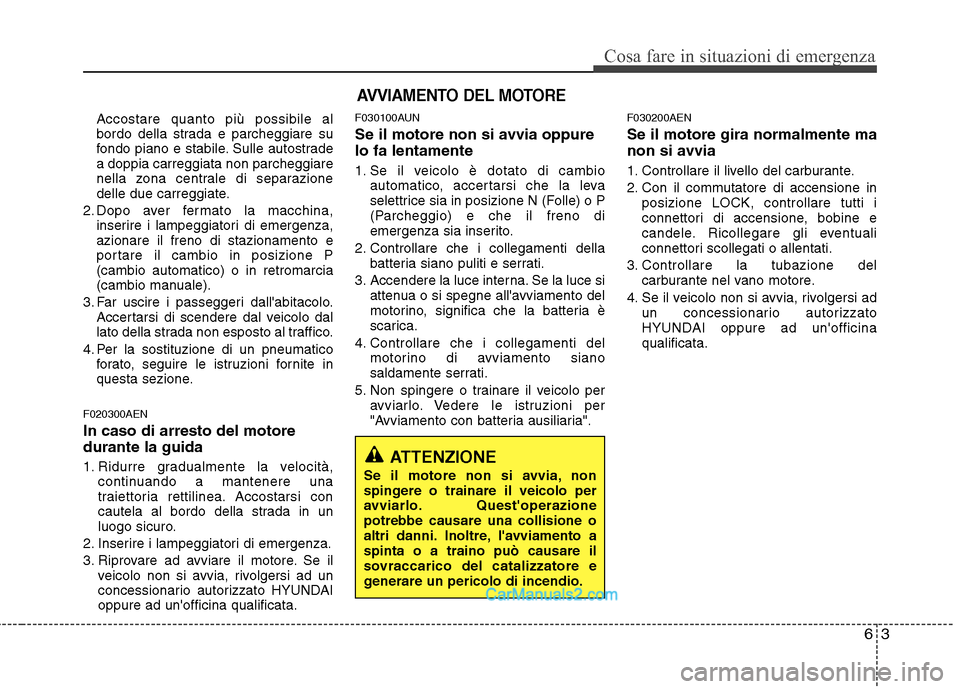

Accostare quanto più possibile al
bordo della strada e parcheggiare su
fondo piano e stabile. Sulle autostradea doppia carreggiata non parcheggiare
nella zona centrale di separazione
delle due carreggiate.
2. Dopo aver fermato la macchina, inserire i lampeggiatori di emergenza,azionare il freno di stazionamento e
portare il cambio in posizione P(cambio automatico) o in retromarcia
(cambio manuale).
3. Far uscire i passeggeri dall'abitacolo. Accertarsi di scendere dal veicolo dal
lato della strada non esposto al traffico.
4. Per la sostituzione di un pneumatico forato, seguire le istruzioni fornite in
questa sezione.
F020300AEN In caso di arresto del motore durante la guida
1. Ridurre gradualmente la velocità, continuando a mantenere una
traiettoria rettilinea. Accostarsi con
cautela al bordo della strada in un
luogo sicuro.
2. Inserire i lampeggiatori di emergenza.
3. Riprovare ad avviare il motore. Se il veicolo non si avvia, rivolgersi ad un
concessionario autorizzato HYUNDAIoppure ad un'officina qualificata. F030100AUN
Se il motore non si avvia oppure lo fa lentamente
1. Se il veicolo è dotato di cambio
automatico, accertarsi che la leva
selettrice sia in posizione N (Folle) o P
(Parcheggio) e che il freno di
emergenza sia inserito.
2. Controllare che i collegamenti della batteria siano puliti e serrati.
3. Accendere la luce interna. Se la luce si attenua o si spegne all'avviamento del
motorino, significa che la batteria è
scarica.
4. Controllare che i collegamenti del motorino di avviamento siano
saldamente serrati.
5. Non spingere o trainare il veicolo per avviarlo. Vedere le istruzioni per
"Avviamento con batteria ausiliaria". F030200AEN Se il motore gira normalmente ma
non si avvia
1. Controllare il livello del carburante.
2. Con il commutatore di accensione in
posizione LOCK, controllare tutti i
connettori di accensione, bobine e
candele. Ricollegare gli eventuali
connettori scollegati o allentati.
3. Controllare la tubazione del carburante nel vano motore.
4. Se il veicolo non si avvia, rivolgersi ad un concessionario autorizzato
HYUNDAI oppure ad un'officinaqualificata.
AVVIAMENTO DEL MOTORE
ATTENZIONE
Se il motore non si avvia, non
spingere o trainare il veicolo per
avviarlo. Quest'operazionepotrebbe causare una collisione o
altri danni. Inoltre, l'avviamento aspinta o a traino può causare il
sovraccarico del catalizzatore e
generare un pericolo di incendio.

Cosa fare in situazioni di emergenza
4
6

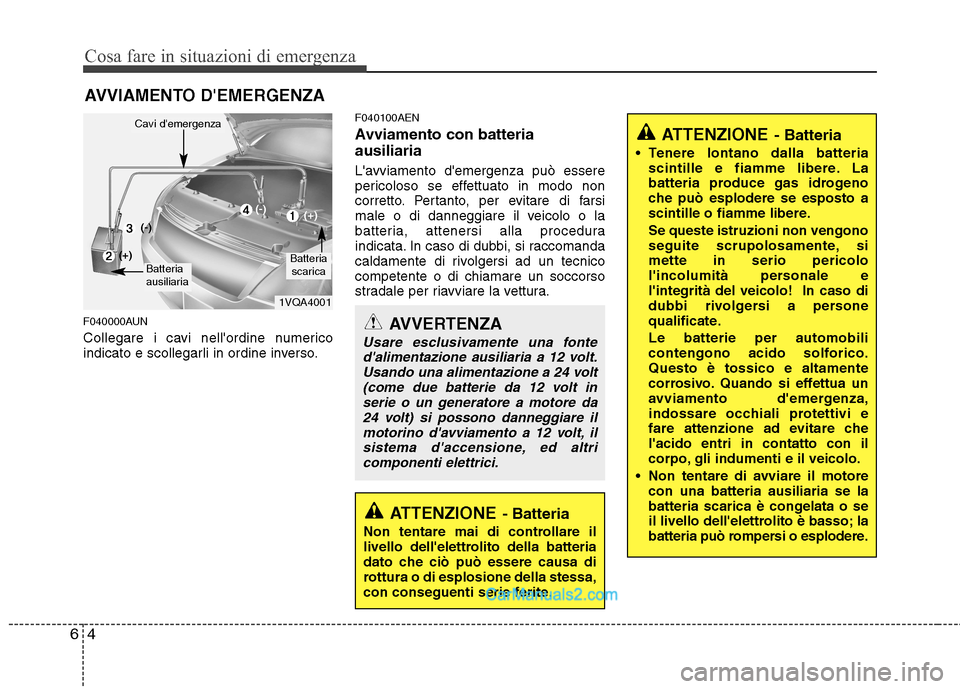

AVVIAMENTO D'EMERGENZA
F040000AUN
Collegare i cavi nell'ordine numerico
indicato e scollegarli in ordine inverso. F040100AEN
Avviamento con batteria ausiliaria
L'avviamento d'emergenza può essere
pericoloso se effettuato in modo non
corretto. Pertanto, per evitare di farsi
male o di danneggiare il veicolo o la
batteria, attenersi alla procedura
indicata. In caso di dubbi, si raccomanda
caldamente di rivolgersi ad un tecnicocompetente o di chiamare un soccorso
stradale per riavviare la vettura.
AVVERTENZA
Usare esclusivamente una fonte
d'alimentazione ausiliaria a 12 volt. Usando una alimentazione a 24 volt(come due batterie da 12 volt in
serie o un generatore a motore da24 volt) si possono danneggiare ilmotorino d'avviamento a 12 volt, ilsistema d'accensione, ed altri componenti elettrici.
ATTENZIONE - Batteria
Tenere lontano dalla batteria scintille e fiamme libere. La
batteria produce gas idrogeno
che può esplodere se esposto a
scintille o fiamme libere. Se queste istruzioni non vengono
seguite scrupolosamente, simette in serio pericolo
l'incolumità personale el'integrità del veicolo! In caso di
dubbi rivolgersi a persone
qualificate. Le batterie per automobili
contengono acido solforico.Questo è tossico e altamente
corrosivo. Quando si effettua un
avviamento d'emergenza,
indossare occhiali protettivi e
fare attenzione ad evitare chel'acido entri in contatto con il
corpo, gli indumenti e il veicolo.
Non tentare di avviare il motore con una batteria ausiliaria se la
batteria scarica è congelata o se
il livello dell'elettrolito è basso; la
batteria può rompersi o esplodere.
ATTENZIONE - Batteria
Non tentare mai di controllare il
livello dell'elettrolito della batteria
dato che ciò può essere causa di
rottura o di esplosione della stessa,
con conseguenti serie ferite.
1VQA4001
Batteria scarica
Cavi d'emergenza
Batteria
ausiliaria
(-)
(+)
(+)(-)

65
Cosa fare in situazioni di emergenza
F040101AEN

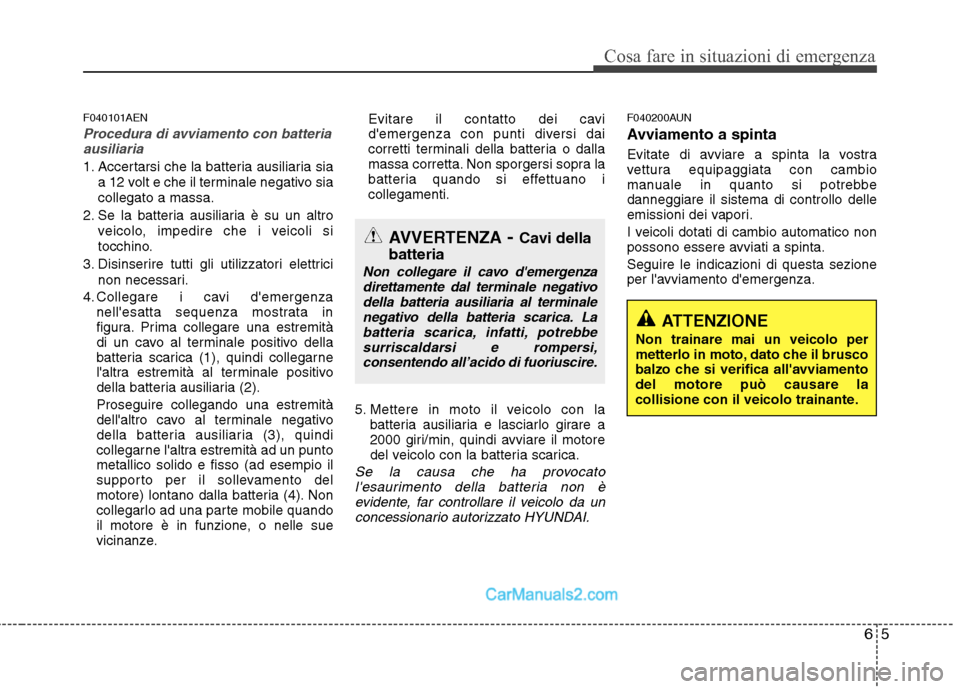

Procedura di avviamento con batteriaausiliaria
1. Accertarsi che la batteria ausiliaria sia
a 12 volt e che il terminale negativo sia collegato a massa.
2. Se la batteria ausiliaria è su un altro veicolo, impedire che i veicoli si
tocchino.
3. Disinserire tutti gli utilizzatori elettrici non necessari.
4. Collegare i cavi d'emergenza nell'esatta sequenza mostrata in
figura. Prima collegare una estremità
di un cavo al terminale positivo della
batteria scarica (1), quindi collegarne
l'altra estremità al terminale positivo
della batteria ausiliaria (2). Proseguire collegando una estremità
dell'altro cavo al terminale negativo
della batteria ausiliaria (3), quindi
collegarne l'altra estremità ad un puntometallico solido e fisso (ad esempio il
supporto per il sollevamento del
motore) lontano dalla batteria (4). Non
collegarlo ad una parte mobile quando
il motore è in funzione, o nelle sue
vicinanze. Evitare il contatto dei cavi
d'emergenza con punti diversi dai
corretti terminali della batteria o dalla
massa corretta. Non sporgersi sopra la
batteria quando si effettuano icollegamenti.
5. Mettere in moto il veicolo con la batteria ausiliaria e lasciarlo girare a
2000 giri/min, quindi avviare il motore
del veicolo con la batteria scarica.
Se la causa che ha provocato
l'esaurimento della batteria non è
evidente, far controllare il veicolo da unconcessionario autorizzato HYUNDAI.
F040200AUN
Avviamento a spinta
Evitate di avviare a spinta la vostra
vettura equipaggiata con cambio
manuale in quanto si potrebbedanneggiare il sistema di controllo delle
emissioni dei vapori.
I veicoli dotati di cambio automatico non
possono essere avviati a spinta. Seguire le indicazioni di questa sezione
per l'avviamento d'emergenza.
AVVERTENZA - Cavi della
batteria
Non collegare il cavo d'emergenza direttamente dal terminale negativodella batteria ausiliaria al terminale
negativo della batteria scarica. Labatteria scarica, infatti, potrebbesurriscaldarsi e rompersi,consentendo all’acido di fuoriuscire.
ATTENZIONE
Non trainare mai un veicolo per
metterlo in moto, dato che il brusco
balzo che si verifica all'avviamentodel motore può causare la
collisione con il veicolo trainante.

Cosa fare in situazioni di emergenza
6
6

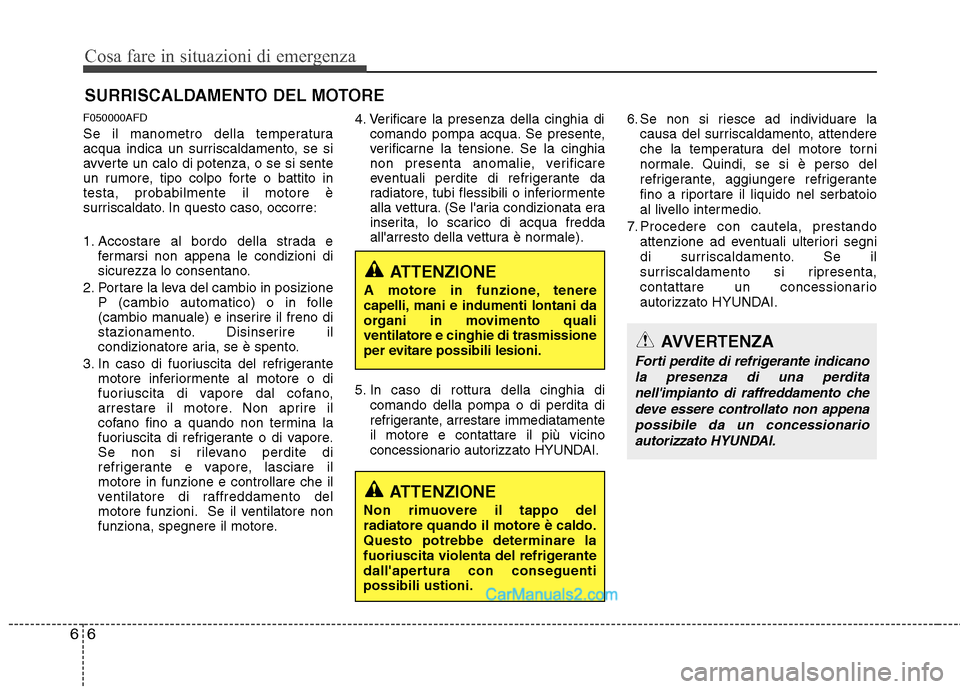

SURRISCALDAMENTO DEL MOTORE
F050000AFD
Se il manometro della temperatura
acqua indica un surriscaldamento, se si
avverte un calo di potenza, o se si sente
un rumore, tipo colpo forte o battito intesta, probabilmente il motore è
surriscaldato. In questo caso, occorre:
1. Accostare al bordo della strada e fermarsi non appena le condizioni di
sicurezza lo consentano.
2. Portare la leva del cambio in posizione P (cambio automatico) o in folle
(cambio manuale) e inserire il freno di
stazionamento. Disinserire il
condizionatore aria, se è spento.
3. In caso di fuoriuscita del refrigerante motore inferiormente al motore o di
fuoriuscita di vapore dal cofano,
arrestare il motore. Non aprire il
cofano fino a quando non termina la
fuoriuscita di refrigerante o di vapore.
Se non si rilevano perdite di
refrigerante e vapore, lasciare ilmotore in funzione e controllare che il
ventilatore di raffreddamento del
motore funzioni. Se il ventilatore non
funziona, spegnere il motore. 4. Verificare la presenza della cinghia di
comando pompa acqua. Se presente,
verificarne la tensione. Se la cinghia
non presenta anomalie, verificare
eventuali perdite di refrigerante da
radiatore, tubi flessibili o inferiormente
alla vettura. (Se l'aria condizionata era
inserita, lo scarico di acqua fredda
all'arresto della vettura è normale).
5. In caso di rottura della cinghia di comando della pompa o di perdita di
refrigerante, arrestare immediatamenteil motore e contattare il più vicino
concessionario autorizzato HYUNDAI. 6. Se non si riesce ad individuare la
causa del surriscaldamento, attendere
che la temperatura del motore torni
normale. Quindi, se si è perso del
refrigerante, aggiungere refrigerante
fino a riportare il liquido nel serbatoio
al livello intermedio.
7. Procedere con cautela, prestando attenzione ad eventuali ulteriori segni
di surriscaldamento. Se il
surriscaldamento si ripresenta,
contattare un concessionario
autorizzato HYUNDAI.
ATTENZIONE
A motore in funzione, tenere
capelli, mani e indumenti lontani da
organi in movimento qualiventilatore e cinghie di trasmissione
per evitare possibili lesioni.
ATTENZIONE
Non rimuovere il tappo del radiatore quando il motore è caldo.Questo potrebbe determinare la
fuoriuscita violenta del refrigerante
dall'apertura con conseguentipossibili ustioni.
AVVERTENZA
Forti perdite di refrigerante indicano la presenza di una perditanell'impianto di raffreddamento chedeve essere controllato non appena possibile da un concessionarioautorizzato HYUNDAI.

67
Cosa fare in situazioni di emergenza

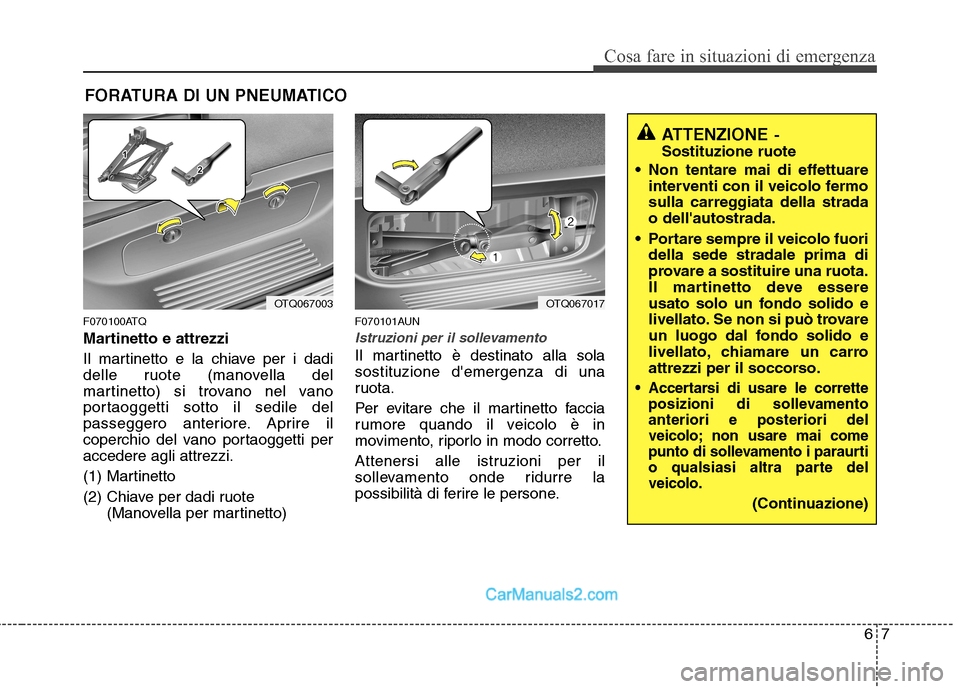

FORATURA DI UN PNEUMATICO
F070100ATQ
Martinetto e attrezzi
Il martinetto e la chiave per i dadi
delle ruote (manovella del
martinetto) si trovano nel vano
portaoggetti sotto il sedile del
passeggero anteriore. Aprire il
coperchio del vano portaoggetti peraccedere agli attrezzi.
(1) Martinetto
(2) Chiave per dadi ruote (Manovella per martinetto) F070101AUN
Istruzioni per il sollevamento
Il martinetto è destinato alla sola sostituzione d'emergenza di una
ruota.
Per evitare che il martinetto faccia
rumore quando il veicolo è in
movimento, riporlo in modo corretto.
Attenersi alle istruzioni per il
sollevamento onde ridurre la
possibilità di ferire le persone.
ATTENZIONE
-
Sostituzione ruote
Non tentare mai di effettuare interventi con il veicolo fermo
sulla carreggiata della stradao dell'autostrada.
Portare sempre il veicolo fuori della sede stradale prima di
provare a sostituire una ruota.
Il martinetto deve essere
usato solo un fondo solido e
livellato. Se non si può trovare
un luogo dal fondo solido e
livellato, chiamare un carro
attrezzi per il soccorso.
Accertarsi di usare le corrette posizioni di sollevamento anteriori e posteriori del
veicolo; non usare mai come
punto di sollevamento i paraurti
o qualsiasi altra parte delveicolo.
(Continuazione)
OTQ067003OTQ067017
