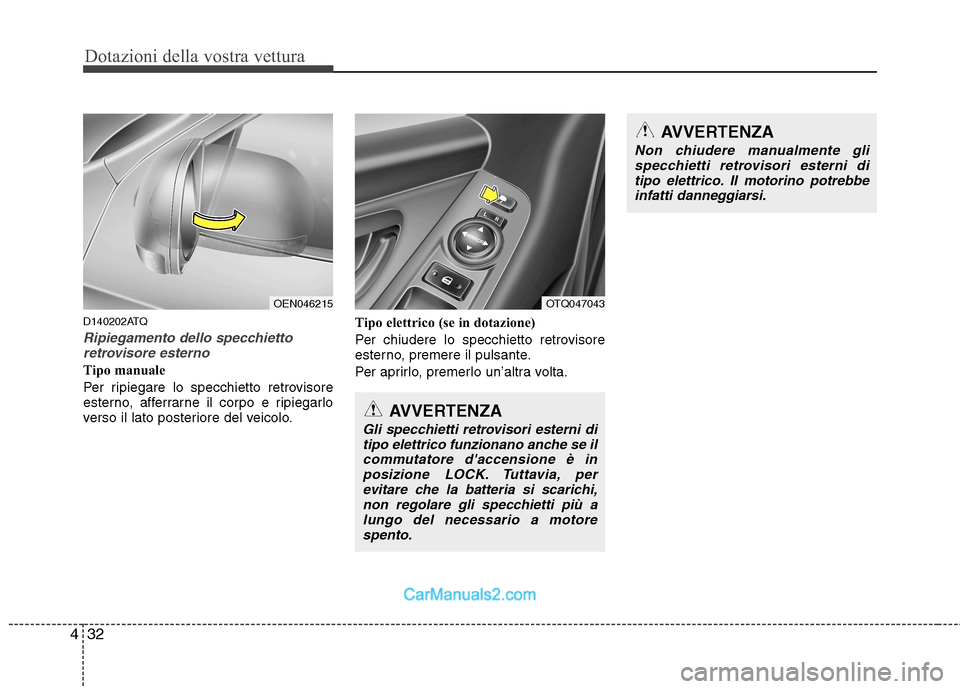

Page 105 of 359
Dotazioni della vostra vettura
32
4
D140202ATQ
Ripiegamento dello specchietto
retrovisore esterno
Tipo manuale
Per ripiegare lo specchietto retrovisore
esterno, afferrarne il corpo e ripiegarlo
verso il lato posteriore del veicolo. Tipo elettrico (se in dotazione)
Per chiudere lo specchietto retrovisore
esterno, premere il pulsante.
Per aprirlo, premerlo un’altra volta.
OEN046215
AVVERTENZA
Non chiudere manualmente gli
specchietti retrovisori esterni di
tipo elettrico. Il motorino potrebbe infatti danneggiarsi.
AVVERTENZA
Gli specchietti retrovisori esterni di
tipo elettrico funzionano anche se ilcommutatore d'accensione è inposizione LOCK. Tuttavia, perevitare che la batteria si scarichi,
non regolare gli specchietti più alungo del necessario a motorespento.
OTQ047043

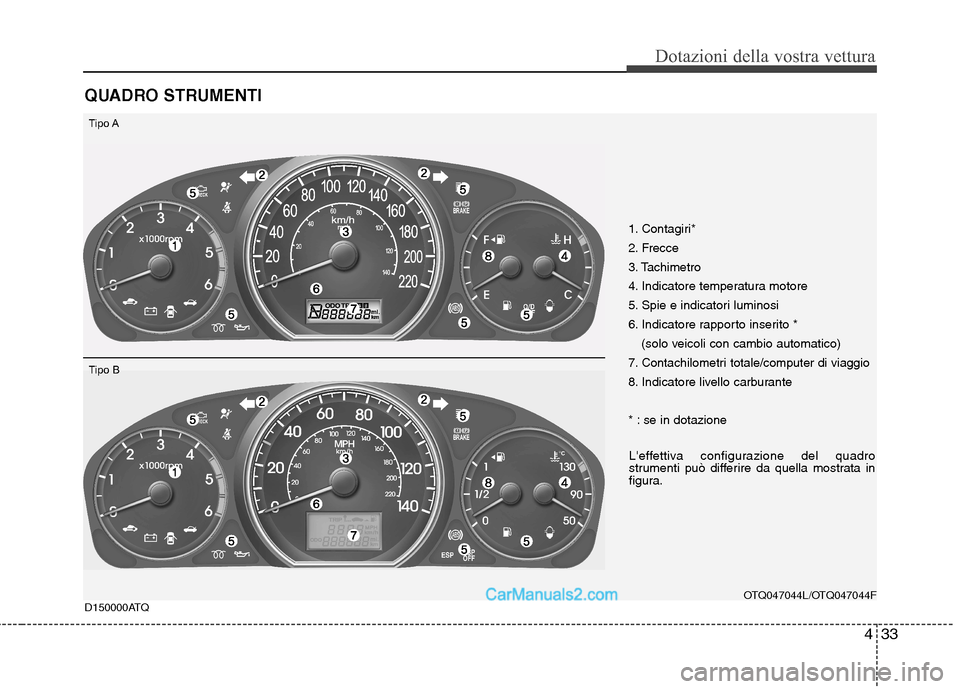

Page 106 of 359
433
Dotazioni della vostra vettura
QUADRO STRUMENTI
1. Contagiri*
2. Frecce
3. Tachimetro
4. Indicatore temperatura motore
5. Spie e indicatori luminosi
6. Indicatore rapporto inserito *(solo veicoli con cambio automatico)
7.
Contachilometri totale/computer di viaggio
8. Indicatore livello carburante
* : se in dotazione
L'effettiva configurazione del quadro
strumenti può differire da quella mostrata in
figura.
OTQ047044L/OTQ047044F
D150000ATQ
Tipo A
Tipo B

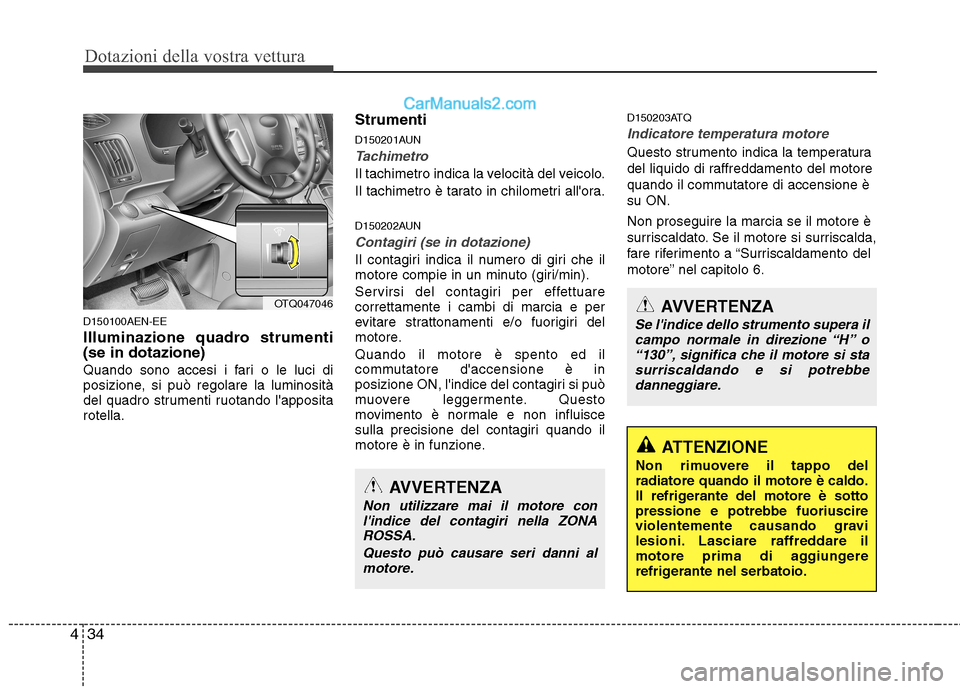

Page 107 of 359

Dotazioni della vostra vettura
34
4
ATTENZIONE
Non rimuovere il tappo del radiatore quando il motore è caldo.
Il refrigerante del motore è sottopressione e potrebbe fuoriuscire
violentemente causando gravi
lesioni. Lasciare raffreddare il
motore prima di aggiungere
refrigerante nel serbatoio.
D150100AEN-EE
Illuminazione quadro strumenti (se in dotazione)
Quando sono accesi i fari o le luci di
posizione, si può regolare la luminosità
del quadro strumenti ruotando l'appositarotella. Strumenti
D150201AUN
Tachimetro
Il tachimetro indica la velocità del veicolo.
Il tachimetro è tarato in chilometri all'ora.
D150202AUN
Contagiri (se in dotazione)
Il contagiri indica il numero di giri che il
motore compie in un minuto (giri/min).
Servirsi del contagiri per effettuare correttamente i cambi di marcia e per
evitare strattonamenti e/o fuorigiri del
motore. Quando il motore è spento ed il
commutatore d'accensione è in
posizione ON, l'indice del contagiri si può
muovere leggermente. Questo
movimento è normale e non influisce
sulla precisione del contagiri quando il
motore è in funzione.D150203ATQ
Indicatore temperatura motore
Questo strumento indica la temperatura
del liquido di raffreddamento del motore
quando il commutatore di accensione èsu ON. Non proseguire la marcia se il motore è
surriscaldato. Se il motore si surriscalda,
fare riferimento a “Surriscaldamento del
motore” nel capitolo 6.
OTQ047046
AVVERTENZA
Non utilizzare mai il motore con
l'indice del contagiri nella ZONAROSSA.
Questo può causare seri danni almotore.
AVVERTENZA
Se l'indice dello strumento supera il campo normale in direzione “H” o“130”, significa che il motore si sta surriscaldando e si potrebbe
danneggiare.

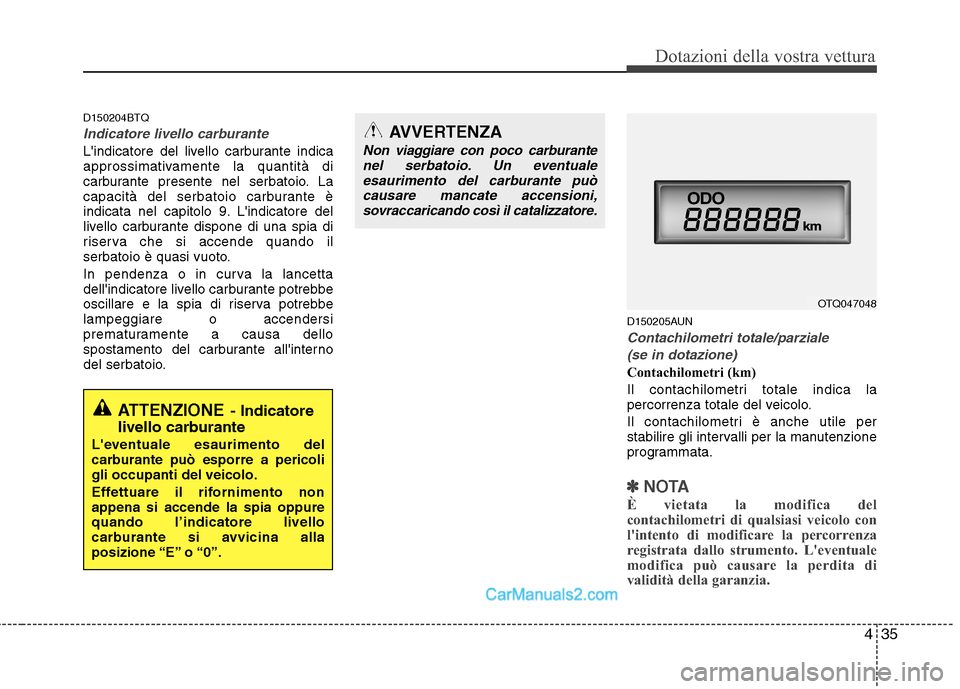

Page 108 of 359

435
Dotazioni della vostra vettura
D150204BTQ
Indicatore livello carburante
L'indicatore del livello carburante indica
approssimativamente la quantità di
carburante presente nel serbatoio. La
capacità del serbatoio carburante è
indicata nel capitolo 9. L'indicatore del
livello carburante dispone di una spia di
riserva che si accende quando il
serbatoio è quasi vuoto.
In pendenza o in curva la lancetta
dell'indicatore livello carburante potrebbe
oscillare e la spia di riserva potrebbelampeggiare o accendersi
prematuramente a causa dello
spostamento del carburante all'interno
del serbatoio.D150205AUN
Contachilometri totale/parziale
(se in dotazione)
Contachilometri (km)
Il contachilometri totale indica la
percorrenza totale del veicolo.
Il contachilometri è anche utile per
stabilire gli intervalli per la manutenzione
programmata.
✽✽ NOTA
È vietata la modifica del
contachilometri di qualsiasi veicolo con
l'intento di modificare la percorrenza
registrata dallo strumento. L'eventuale
modifica può causare la perdita di
validità della garanzia.
ATTENZIONE - Indicatore
livello carburante
L'eventuale esaurimento del
carburante può esporre a pericoligli occupanti del veicolo.
Effettuare il rifornimento non appena si accende la spia oppurequando l’indicatore livello
carburante si avvicina alla
posizione “E” o “0”.
OTQ047048
AVVERTENZA
Non viaggiare con poco carburante nel serbatoio. Un eventuale
esaurimento del carburante puòcausare mancate accensioni,sovraccaricando così il catalizzatore.
Page 109 of 359
Dotazioni della vostra vettura
36
4
Contachilometri parziale (km) PERCORSO A:
Contachilometri parziale APERCORSO B:
Contachilometri parziale B
Il contachilometri parziale indica la distanza del percorso scelto dal
conducente. I contachilometri parziali A o B possonoessere selezionati premendo il pulsante
TRIP per meno di 1 secondo.
Per portare a 0,0 i contachilometri
parziali A e B, premere il pulsante TRIP
per 1 o più secondi, quindi rilasciarlo.
D150206ATQComputer di viaggio (se in dotazione)
Il computer di viaggio è un sistema
gestito da un microcomputer che, con
accensione inserita, fornisce mediante
un display informazioni utili alconducente quali l'autonomia residua, la
percorrenza parziale e la velocità media.
Tutte le informazioni memorizzate (ad
eccezione di quelle del contachilometri
totale) vengono azzerate quando si
scollega la batteria. Il contachilometri è
visibile sino allo spegnimento del display.
OTQ047047OTQ047047OTQ047049
Page 110 of 359

437
Dotazioni della vostra vettura
Premere il pulsante TRIP per meno di 1 secondo per visualizzare l'autonomia
residua, la velocità media o il
contachilometri parziale come segue:Autonomia residua (km) Questa modalità indica l'autonomia stimata, basata sulla quantità di
carburante presente al momento nel
serbatoio e quella erogata al motore.
Quando l'autonomia residua è inferiore a
50 km, viene visualizzato “---” el'indicatore di autonomia residualampeggia.
Lo strumento ha una gamma d'indicazione da 50 a 999 km.✽✽NOTA
Se il veicolo non è in piano, oppure se la batteria è stata scollegata,
l'indicazione dell'“Autonomia” può
non risultare corretta.
È possibile che il computer di viaggio
non registri i rifornimenti di
carburante se la quantità immessa è
inferiore ai 6 litri.
I valori di consumo di carburante e
autonomia possono variare
significativamente in base alle
condizioni operative, allo stile di
guida, nonché alla condizione del
veicolo.
Il valore di autonomia è quindi solo
una stima. Potrebbe differire
dall’autonomia reale disponibile.
OTQ047052
Contachilometri
Velocità media
Contachilometri parziale
Autonomia

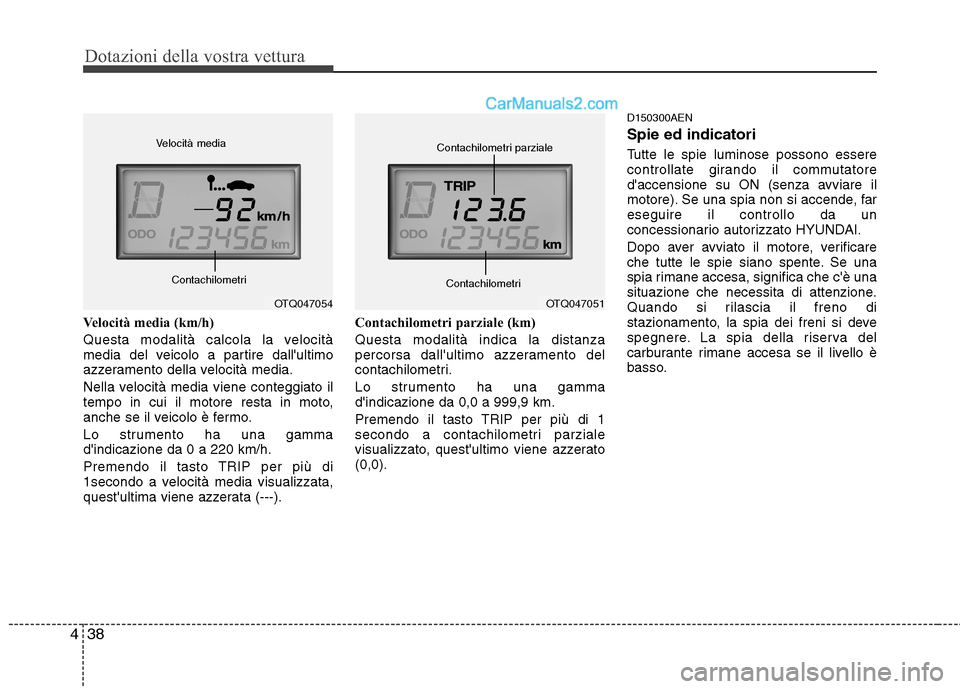

Page 111 of 359

Dotazioni della vostra vettura
38
4
Velocità media (km/h)
Questa modalità calcola la velocità
media del veicolo a partire dall'ultimo
azzeramento della velocità media.
Nella velocità media viene conteggiato il
tempo in cui il motore resta in moto,
anche se il veicolo è fermo.
Lo strumento ha una gamma d'indicazione da 0 a 220 km/h.
Premendo il tasto TRIP per più di
1secondo a velocità media visualizzata,
quest'ultima viene azzerata (---). Contachilometri parziale (km) Questa modalità indica la distanza
percorsa dall'ultimo azzeramento del
contachilometri.
Lo strumento ha una gamma d'indicazione da 0,0 a 999,9 km.
Premendo il tasto TRIP per più di 1
secondo a contachilometri parziale
visualizzato, quest'ultimo viene azzerato(0,0).D150300AEN Spie ed indicatori
Tutte le spie luminose possono essere
controllate girando il commutatore
d'accensione su ON (senza avviare il
motore). Se una spia non si accende, fareseguire il controllo da un
concessionario autorizzato HYUNDAI.
Dopo aver avviato il motore, verificare
che tutte le spie siano spente. Se una
spia rimane accesa, significa che c'è una
situazione che necessita di attenzione.
Quando si rilascia il freno di
stazionamento, la spia dei freni si deve
spegnere. La spia della riserva del
carburante rimane accesa se il livello è
basso.
OTQ047051
Contachilometri parziale
ContachilometriOTQ047054
Velocità media
Contachilometri

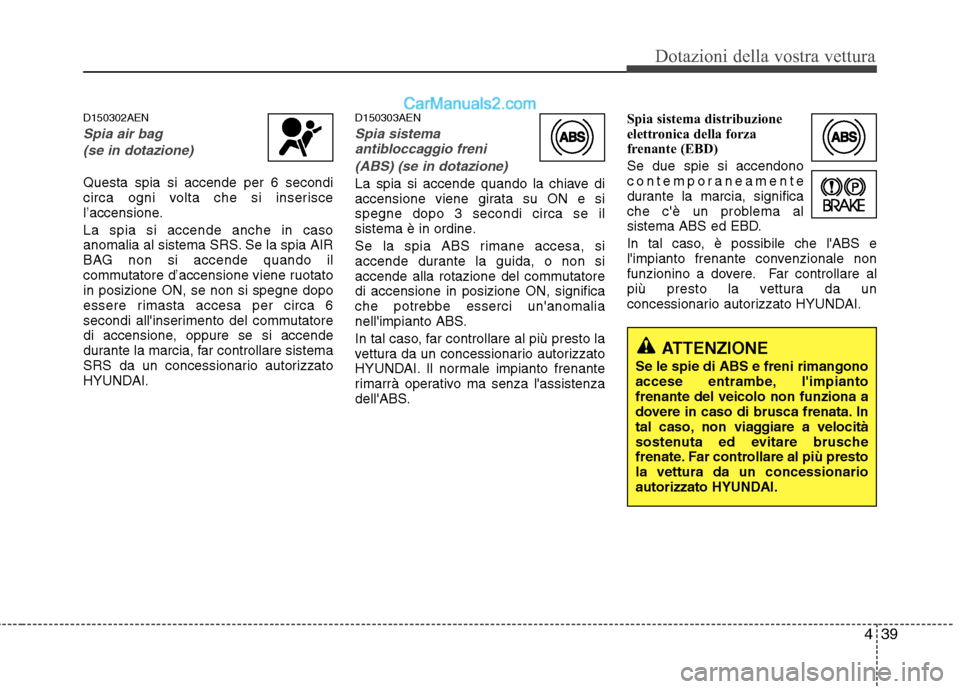

Page 112 of 359

439
Dotazioni della vostra vettura
D150302AEN
Spia air bag(se in dotazione)
Questa spia si accende per 6 secondi
circa ogni volta che si inserisce
l’accensione. La spia si accende anche in caso
anomalia al sistema SRS. Se la spia AIR
BAG non si accende quando il
commutatore d’accensione viene ruotatoin posizione ON, se non si spegne dopo
essere rimasta accesa per circa 6
secondi all'inserimento del commutatore
di accensione, oppure se si accende
durante la marcia, far controllare sistema
SRS da un concessionario autorizzato
HYUNDAI. D150303AEN
Spia sistema
antibloccaggio freni
(ABS) (se in dotazione)
La spia si accende quando la chiave di
accensione viene girata su ON e sispegne dopo 3 secondi circa se il
sistema è in ordine.
Se la spia ABS rimane accesa, si
accende durante la guida, o non si
accende alla rotazione del commutatoredi accensione in posizione ON, significa
che potrebbe esserci un'anomalia
nell'impianto ABS.
In tal caso, far controllare al più presto la
vettura da un concessionario autorizzato
HYUNDAI. Il normale impianto frenante
rimarrà operativo ma senza l'assistenza
dell'ABS. Spia sistema distribuzione
elettronica della forza
frenante (EBD) Se due spie si accendono
contemporaneamente
durante la marcia, significa
che c'è un problema al
sistema ABS ed EBD.
In tal caso, è possibile che l'ABS e
l'impianto frenante convenzionale non
funzionino a dovere. Far controllare al
più presto la vettura da un
concessionario autorizzato HYUNDAI.
ATTENZIONE
Se le spie di ABS e freni rimangono
accese entrambe, l'impiantofrenante del veicolo non funziona a
dovere in caso di brusca frenata. In
tal caso, non viaggiare a velocità
sostenuta ed evitare brusche
frenate. Far controllare al più prestola vettura da un concessionario
autorizzato HYUNDAI.
