Dotazioni della vostra vettura
72
4
D230300AFD

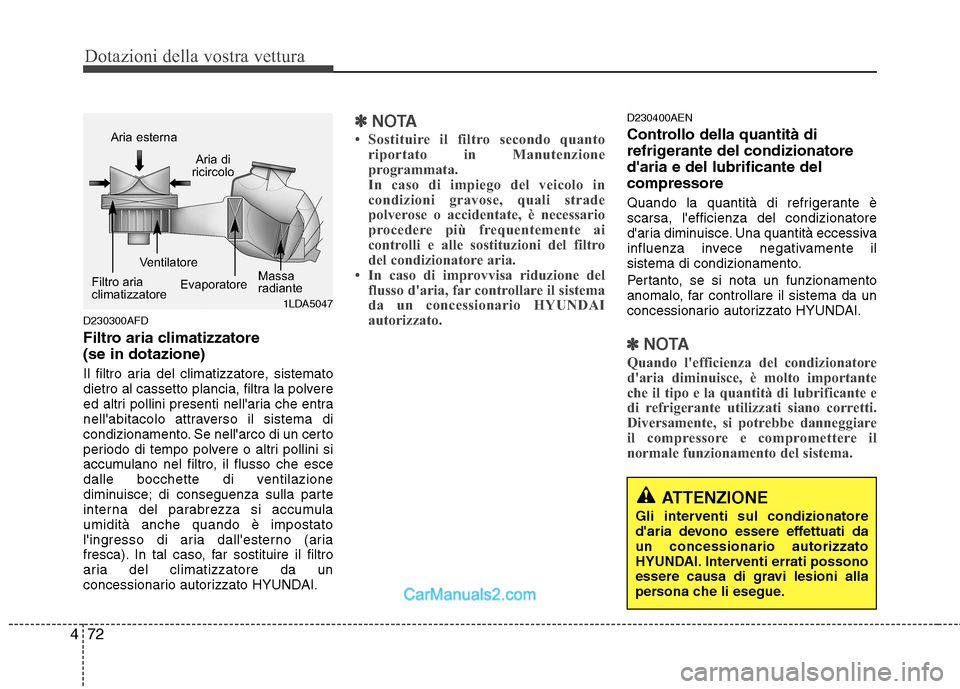

Filtro aria climatizzatore (se in dotazione)
Il filtro aria del climatizzatore, sistemato
dietro al cassetto plancia, filtra la polvere
ed altri pollini presenti nell'aria che entra
nell'abitacolo attraverso il sistema di
condizionamento. Se nell'arco di un certo
periodo di tempo polvere o altri pollini si
accumulano nel filtro, il flusso che esce
dalle bocchette di ventilazione
diminuisce; di conseguenza sulla parte
interna del parabrezza si accumulaumidità anche quando è impostato
l'ingresso di aria dall'esterno (aria
fresca). In tal caso, far sostituire il filtro
aria del climatizzatore da un
concessionario autorizzato HYUNDAI.
✽✽
NOTA
 Sostituire il filtro secondo quanto riportato in Manutenzione
programmata.
In caso di impiego del veicolo in
condizioni gravose, quali strade
polverose o accidentate, è necessario
procedere più frequentemente ai
controlli e alle sostituzioni del filtro
del condizionatore aria.
 In caso di improvvisa riduzione del
flusso d'aria, far controllare il sistema
da un concessionario HYUNDAI
autorizzato.D230400AEN
Controllo della quantità di
refrigerante del condizionatored'aria e del lubrificante delcompressore
Quando la quantità di refrigerante è scarsa, l'efficienza del condizionatore
d'aria diminuisce. Una quantità eccessiva
influenza invece negativamente il
sistema di condizionamento.
Pertanto, se si nota un funzionamento
anomalo, far controllare il sistema da un
concessionario autorizzato HYUNDAI.
✽✽ NOTA
Quando l'efficienza del condizionatore
d'aria diminuisce, è molto importante
che il tipo e la quantità di lubrificante e
di refrigerante utilizzati siano corretti.
Diversamente, si potrebbe danneggiare
il compressore e compromettere il
normale funzionamento del sistema.
1LDA5047
Aria esterna
Aria di
ricircolo
Filtro aria
climatizzatore Ventilatore
Evaporatore Massa
radiante
ATTENZIONE
Gli interventi sul condizionatore
d'aria devono essere effettuati daun concessionario autorizzato
HYUNDAI. Interventi errati possono
essere causa di gravi lesioni alla
persona che li esegue.

473
Dotazioni della vostra vettura

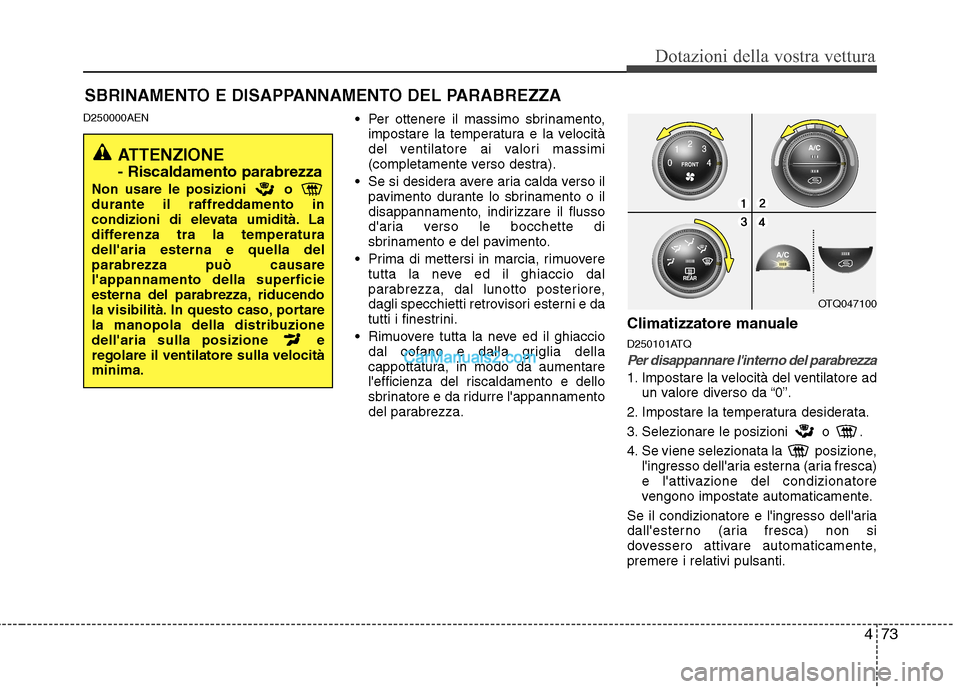

D250000AEN Per ottenere il massimo sbrinamento,
impostare la temperatura e la velocità
del ventilatore ai valori massimi
(completamente verso destra).
Se si desidera avere aria calda verso il pavimento durante lo sbrinamento o il
disappannamento, indirizzare il flusso
d'aria verso le bocchette di
sbrinamento e del pavimento.
Prima di mettersi in marcia, rimuovere tutta la neve ed il ghiaccio dal
parabrezza, dal lunotto posteriore,
dagli specchietti retrovisori esterni e da
tutti i finestrini.
Rimuovere tutta la neve ed il ghiaccio dal cofano e dalla griglia della
cappottatura, in modo da aumentare
l'efficienza del riscaldamento e dello
sbrinatore e da ridurre l'appannamento
del parabrezza. Climatizzatore manuale
D250101ATQ
Per disappannare l'interno del parabrezza
1. Impostare la velocità del ventilatore ad
un valore diverso da “0”.
2. Impostare la temperatura desiderata.
3. Selezionare le posizioni o .
4. Se viene selezionata la posizione, l'ingresso dell'aria esterna (aria fresca)
e l'attivazione del condizionatore
vengono impostate automaticamente.
Se il condizionatore e l'ingresso dell'aria
dall'esterno (aria fresca) non si
dovessero attivare automaticamente,premere i relativi pulsanti.
SBRINAMENTO E DISAPPANNAMENTO DEL PARABREZZA
ATTENZIONE - Riscaldamento parabrezza
Non usare le posizioni o
durante il raffreddamento in
condizioni di elevata umidità. La
differenza tra la temperaturadell'aria esterna e quella delparabrezza può causarel'appannamento della superficie
esterna del parabrezza, riducendo
la visibilità. In questo caso, portare
la manopola della distribuzione
dell'aria sulla posizione eregolare il ventilatore sulla velocitàminima.
OTQ047100

Dotazioni della vostra vettura
74
4

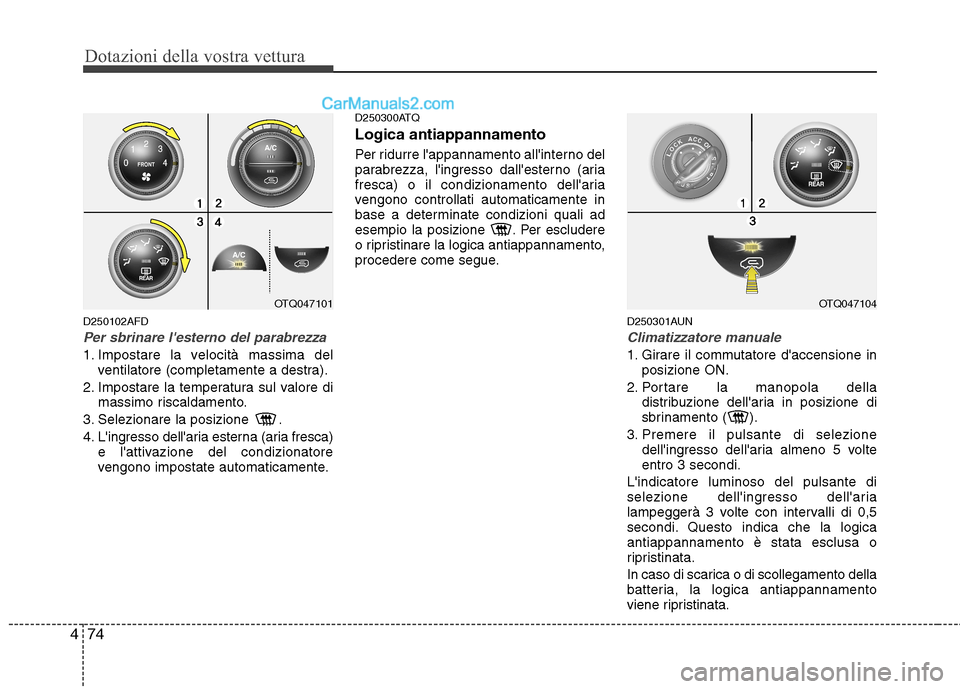

D250102AFD
Per sbrinare l'esterno del parabrezza
1. Impostare la velocità massima del
ventilatore (completamente a destra).
2. Impostare la temperatura sul valore di massimo riscaldamento.
3. Selezionare la posizione .
4. L'ingresso dell'aria esterna (aria fresca) e l'attivazione del condizionatore
vengono impostate automaticamente. D250300ATQ Logica antiappannamento
Per ridurre l'appannamento all'interno del
parabrezza, l'ingresso dall'esterno (aria
fresca) o il condizionamento dell'aria
vengono controllati automaticamente in
base a determinate condizioni quali ad
esempio la posizione . Per escludere
o ripristinare la logica antiappannamento,
procedere come segue.
D250301AUN
Climatizzatore manuale
1. Girare il commutatore d'accensione inposizione ON.
2. Portare la manopola della distribuzione dell'aria in posizione di
sbrinamento ( ).
3. Premere il pulsante di selezione dell'ingresso dell'aria almeno 5 volteentro 3 secondi.
L'indicatore luminoso del pulsante di
selezione dell'ingresso dell'aria
lampeggerà 3 volte con intervalli di 0,5
secondi. Questo indica che la logicaantiappannamento è stata esclusa o
ripristinata.
In caso di scarica o di scollegamento della
batteria, la logica antiappannamento
viene ripristinata.
OTQ047101OTQ047104

475
Dotazioni della vostra vettura

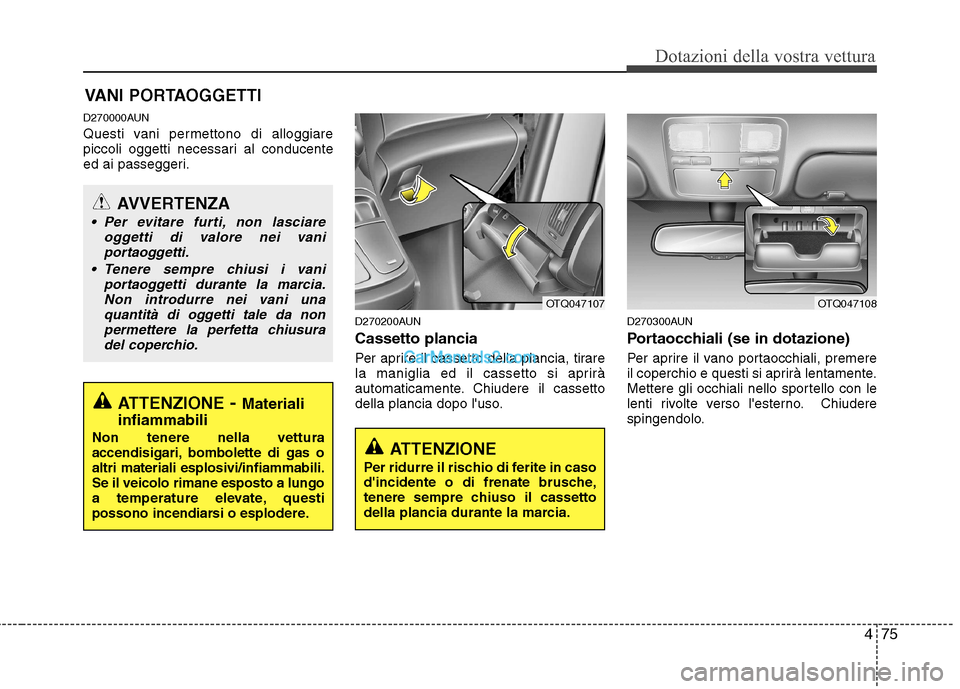

VANI PORTAOGGETTI
D270000AUN
Questi vani permettono di alloggiare
piccoli oggetti necessari al conducente
ed ai passeggeri.
D270200AUN Cassetto plancia
Per aprire il cassetto della plancia, tirare
la maniglia ed il cassetto si aprirà
automaticamente. Chiudere il cassetto
della plancia dopo l'uso.D270300AUN
Portaocchiali (se in dotazione)
Per aprire il vano portaocchiali, premere
il coperchio e questi si aprirà lentamente.
Mettere gli occhiali nello sportello con le
lenti rivolte verso l'esterno. Chiudere
spingendolo.
ATTENZIONE
- Materiali
infiammabili
Non tenere nella vettura
accendisigari, bombolette di gas oaltri materiali esplosivi/infiammabili.Se il veicolo rimane esposto a lungo
a temperature elevate, questi
possono incendiarsi o espl odere.
AVVERTENZA
Per evitare furti, non lasciare
oggetti di valore nei vaniportaoggetti.
Tenere sempre chiusi i vani portaoggetti durante la marcia.
Non introdurre nei vani una quantità di oggetti tale da nonpermettere la perfetta chiusuradel coperchio.
ATTENZIONE
Per ridurre il rischio di ferite in caso
d'incidente o di frenate brusche,
tenere sempre chiuso il cassetto
della plancia durante la marcia.
OTQ047108OTQ047107

Dotazioni della vostra vettura
76
4
D270400ATQ

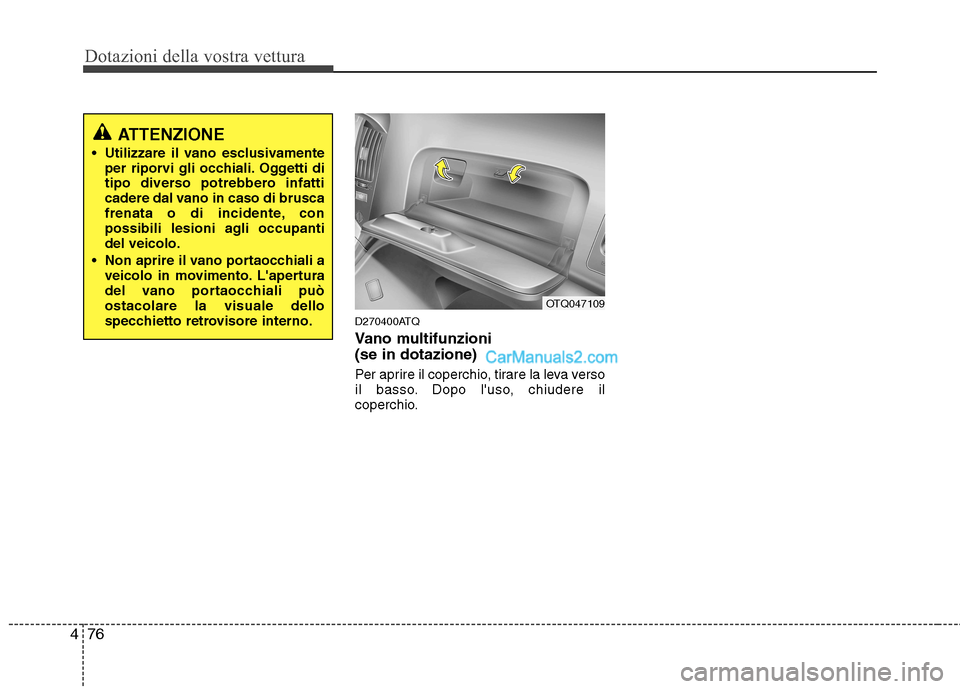

Vano multifunzioni (se in dotazione)
Per aprire il coperchio, tirare la leva verso
il basso. Dopo l'uso, chiudere il
coperchio.
ATTENZIONE
Utilizzare il vano esclusivamente per riporvi gli occhiali. Oggetti di
tipo diverso potrebbero infatti
cadere dal vano in caso di brusca
frenata o di incidente, con
possibili lesioni agli occupantidel veicolo.
Non aprire il vano portaocchiali a veicolo in movimento. L'apertura
del vano portaocchiali puòostacolare la visuale dello
specchietto retrovisore interno.
OTQ047109

477
Dotazioni della vostra vettura

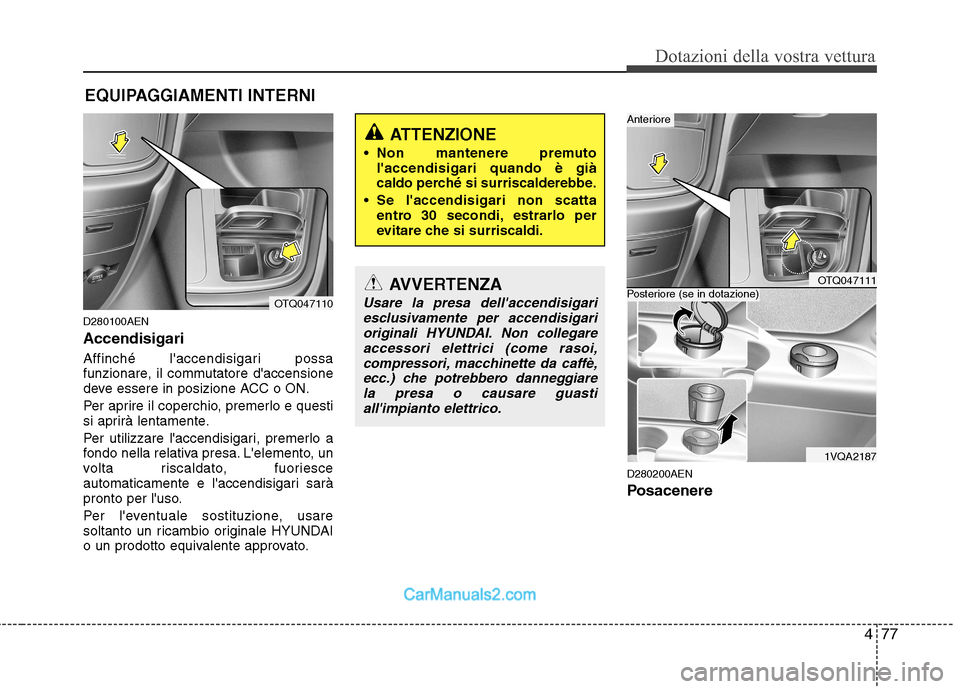

D280100AEN Accendisigari
Affinché l'accendisigari possa
funzionare, il commutatore d'accensione
deve essere in posizione ACC o ON.
Per aprire il coperchio, premerlo e questi
si aprirà lentamente.
Per utilizzare l'accendisigari, premerlo a
fondo nella relativa presa. L'elemento, un
volta riscaldato, fuoriesce
automaticamente e l'accendisigari sarà
pronto per l'uso.
Per l'eventuale sostituzione, usare
soltanto un ricambio originale HYUNDAI
o un prodotto equivalente approvato.D280200AEN
Posacenere
EQUIPAGGIAMENTI INTERNI
AVVERTENZA
Usare la presa dell'accendisigari
esclusivamente per accendisigari
originali HYUNDAI. Non collegareaccessori elettrici (come rasoi,compressori, macchinette da caffè,ecc.) che potrebbero danneggiare
la presa o causare guastiall'impianto elettrico.
ATTENZIONE
Non mantenere premuto l'accendisigari quando è già
caldo perché si surriscalderebbe.
Se l'accendisigari non scatta entro 30 secondi, estrarlo per
evitare che si surriscaldi.
OTQ047110
OTQ047111
1VQA2187
Posteriore (se in dotazione)
Anteriore

Dotazioni della vostra vettura
78
4

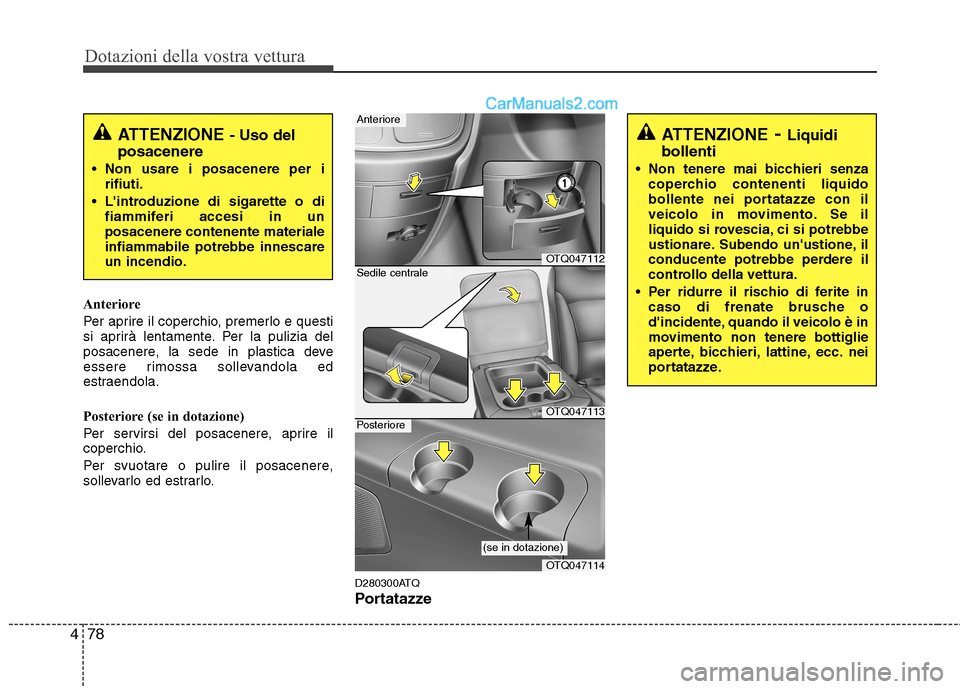

Anteriore
Per aprire il coperchio, premerlo e questi
si aprirà lentamente. Per la pulizia del
posacenere, la sede in plastica deve
essere rimossa sollevandola ed
estraendola.
Posteriore (se in dotazione)
Per servirsi del posacenere, aprire il
coperchio.
Per svuotare o pulire il posacenere,
sollevarlo ed estrarlo.
D280300ATQ
Portatazze
ATTENZIONE- Liquidi
bollenti
Non tenere mai bicchieri senza coperchio contenenti liquido
bollente nei portatazze con il
veicolo in movimento. Se il
liquido si rovescia, ci si potrebbe
ustionare. Subendo un'ustione, il
conducente potrebbe perdere il
controllo della vettura.
Per ridurre il rischio di ferite in caso di frenate brusche o
d'incidente, quando il veicolo è in
movimento non tenere bottiglie
aperte, bicchieri, lattine, ecc. nei
portatazze.
OTQ047112
OTQ047113
Anteriore
Sedile centrale
OTQ047114
Posteriore
ATTENZIONE - Uso del
posacenere
Non usare i posacenere per i rifiuti.
L'introduzione di sigarette o di fiammiferi accesi in un posacenere contenente materialeinfiammabile potrebbe innescareun incendio.
(se in dotazione)

479
Dotazioni della vostra vettura

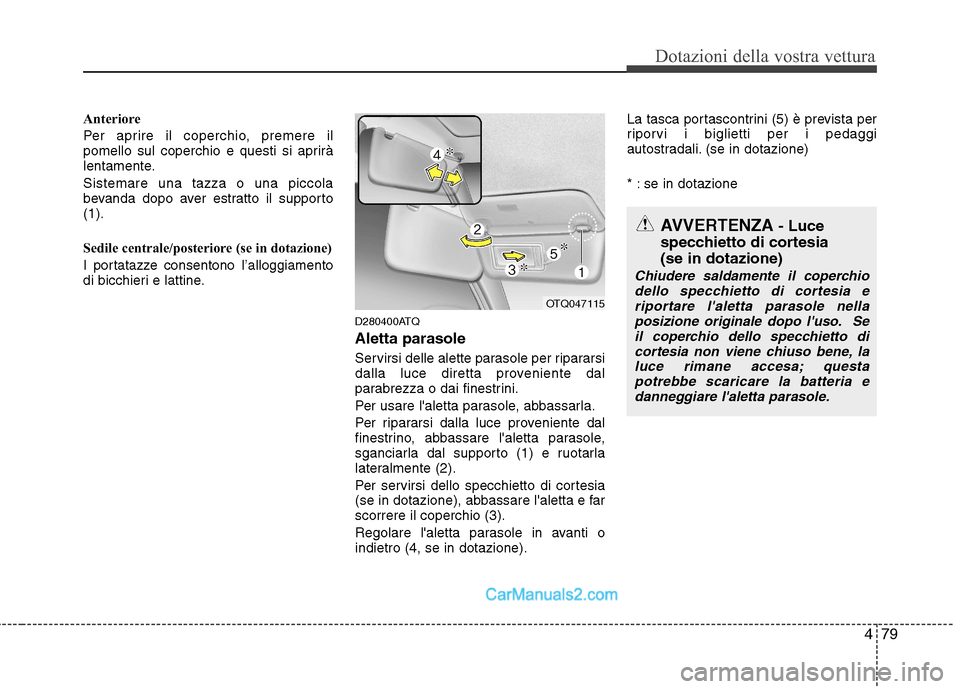

Anteriore
Per aprire il coperchio, premere il
pomello sul coperchio e questi si aprirà
lentamente. Sistemare una tazza o una piccola
bevanda dopo aver estratto il supporto(1).
Sedile centrale/posteriore (se in dotazione)
I portatazze consentono I’alloggiamento
di bicchieri e lattine.
D280400ATQ Aletta parasole
Servirsi delle alette parasole per ripararsi
dalla luce diretta proveniente dal
parabrezza o dai finestrini.
Per usare l'aletta parasole, abbassarla.
Per ripararsi dalla luce proveniente dal
finestrino, abbassare l'aletta parasole,
sganciarla dal supporto (1) e ruotarla
lateralmente (2).
Per servirsi dello specchietto di cortesia
(se in dotazione), abbassare l'aletta e farscorrere il coperchio (3).
Regolare l'aletta parasole in avanti o indietro (4, se in dotazione).La tasca portascontrini (5) è prevista per
riporvi i biglietti per i pedaggi
autostradali. (se in dotazione)
* : se in dotazione
AVVERTENZA
- Luce
specchietto di cortesia (se in dotazione)
Chiudere saldamente il coperchio dello specchietto di cortesia e riportare l'aletta parasole nellaposizione originale dopo l'uso. Se
il coperchio dello specchietto dicortesia non viene chiuso bene, laluce rimane accesa; questa potrebbe scaricare la batteria edanneggiare l'aletta parasole.
