Page 129 of 359

Dotazioni della vostra vettura
56
4
D200300ATQ

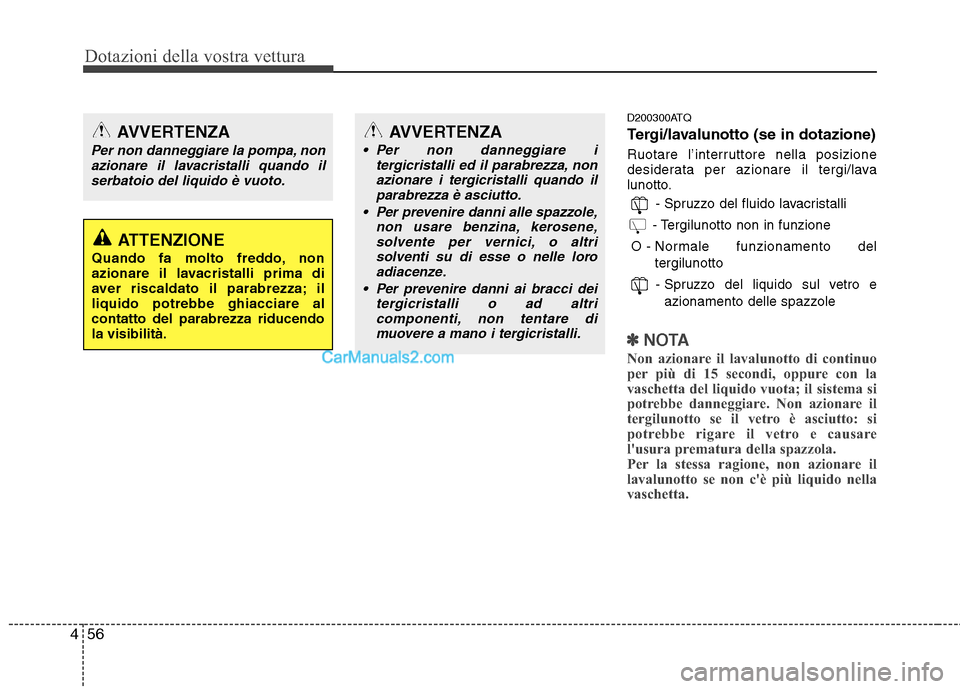

Tergi/lavalunotto (se in dotazione)
Ruotare l’interruttore nella posizione
desiderata per azionare il tergi/lava
lunotto.
- Spruzzo del fluido lavacristalli
- Tergilunotto non in funzione
O - Normale funzionamento del tergilunotto
- Spruzzo del liquido sul vetro e azionamento delle spazzole
✽✽ NOTA
Non azionare il lavalunotto di continuo
per più di 15 secondi, oppure con la
vaschetta del liquido vuota; il sistema si
potrebbe danneggiare. Non azionare il
tergilunotto se il vetro è asciutto: si
potrebbe rigare il vetro e causare
l'usura prematura della spazzola.
Per la stessa ragione, non azionare il
lavalunotto se non c'è più liquido nella
vaschetta.
AVVERTENZA
Per non danneggiare la pompa, non azionare il lavacristalli quando il
serbatoio del liquido è vuoto.
ATTENZIONE
Quando fa molto freddo, non
azionare il lavacristalli prima di
aver riscaldato il parabrezza; illiquido potrebbe ghiacciare alcontatto del parabrezza riducendola visibilità.
AVVERTENZA
Per non danneggiare i tergicristalli ed il parabrezza, nonazionare i tergicristalli quando il
parabrezza è asciutto.
Per prevenire danni alle spazzole, non usare benzina, kerosene,
solvente per vernici, o altrisolventi su di esse o nelle loro
adiacenze.
Per prevenire danni ai bracci dei tergicristalli o ad altricomponenti, non tentare di
muovere a mano i tergicristalli.
Page 130 of 359

457
Dotazioni della vostra vettura

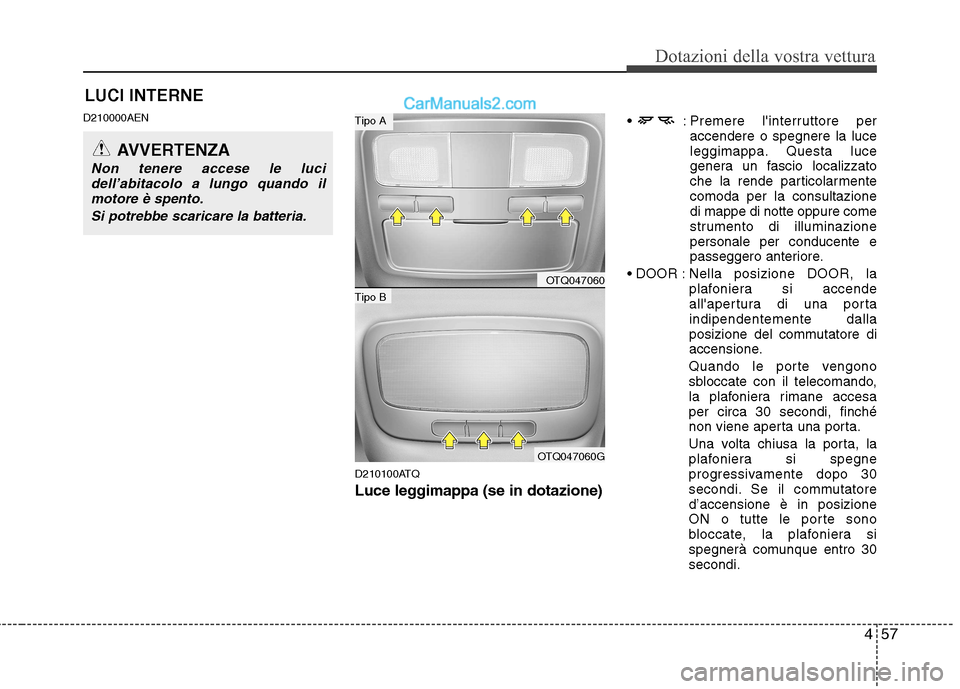

LUCI INTERNE
D210000AEN
D210100ATQ
Luce leggimappa (se in dotazione)
Premere l'interruttore per
accendere o spegnere la luce
leggimappa. Questa luce
genera un fascio localizzato
che la rende particolarmentecomoda per la consultazione
di mappe di notte oppure come
strumento di illuminazionepersonale per conducente e
passeggero anteriore.
Nella posizione DOOR, la
plafoniera si accende
all'apertura di una portaindipendentemente dalla
posizione del commutatore di
accensione.
Quando le porte vengono
sbloccate con il telecomando,
la plafoniera rimane accesaper circa 30 secondi, finché
non viene aperta una porta.
Una volta chiusa la porta, la
plafoniera si spegne
progressivamente dopo 30
secondi. Se il commutatored’accensione è in posizione
ON o tutte le porte sono
bloccate, la plafoniera si
spegnerà comunque entro 30secondi.
AVVERTENZA
Non tenere accese le luci dell’abitacolo a lungo quando ilmotore è spento.
Si potrebbe scaricare la batteria.
OTQ047060
OTQ047060G
Tipo B
Tipo A
Page 131 of 359
Dotazioni della vostra vettura
58
4

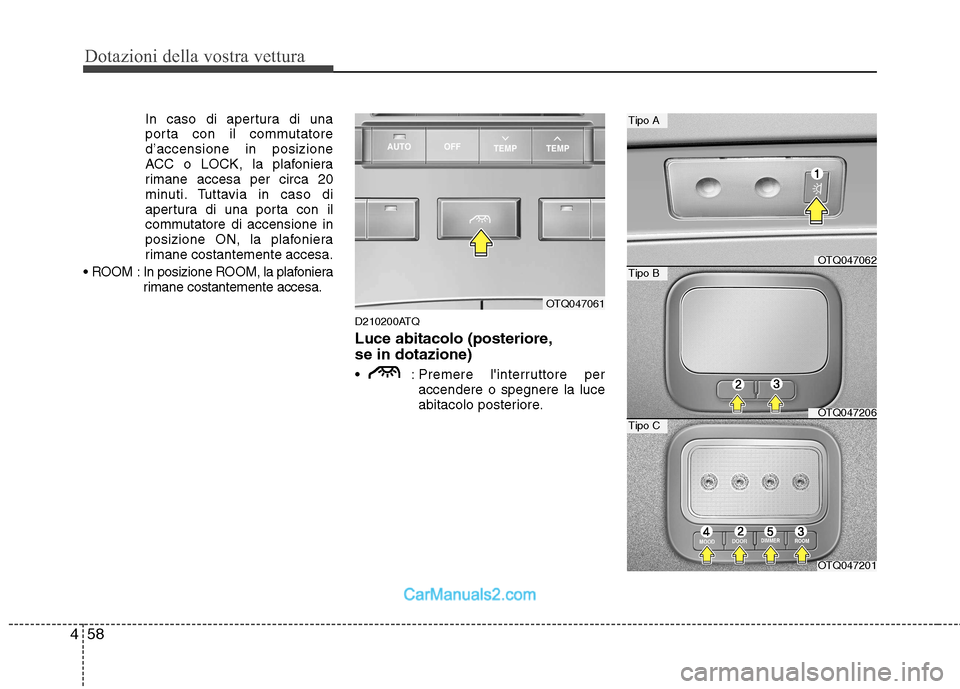

In caso di apertura di una
porta con il commutatored’accensione in posizione
ACC o LOCK, la plafoniera
rimane accesa per circa 20
minuti. Tuttavia in caso di
apertura di una porta con il
commutatore di accensione in
posizione ON, la plafoniera
rimane costantemente accesa.
In posizione ROOM, la plafoniera rimane costantemente accesa.
D210200ATQ
Luce abitacolo (posteriore, se in dotazione)
: Premere l'interruttore peraccendere o spegnere la luce
abitacolo posteriore.
OTQ047061
Tipo C
OTQ047062
Tipo A
Tipo B
OTQ047206
OTQ047201
Page 132 of 359

459
Dotazioni della vostra vettura

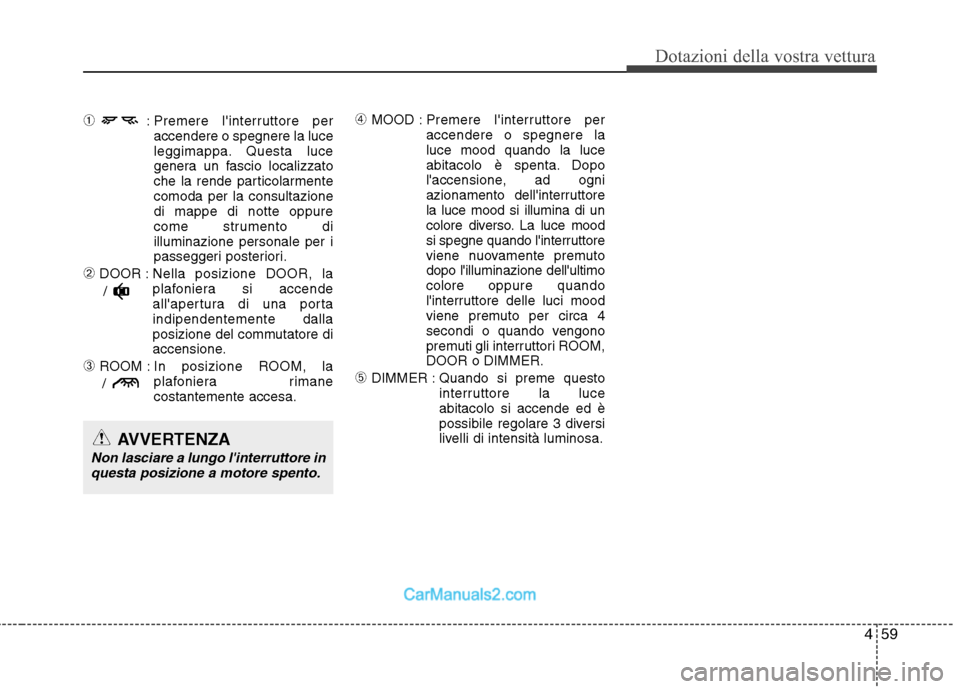

➀: Premere l'interruttore per
accendere o spegnere la luce
leggimappa. Questa luce
genera un fascio localizzato
che la rende particolarmentecomoda per la consultazionedi mappe di notte oppure
come strumento diilluminazione personale per i
passeggeri posteriori.
➁ DOOR : Nella posizione DOOR, la
plafoniera si accende
all'apertura di una portaindipendentemente dalla
posizione del commutatore di
accensione.
➂ ROOM : In posizione ROOM, la
plafoniera rimanecostantemente accesa. ➃
MOOD : Premere l'interruttore peraccendere o spegnere laluce mood quando la luce
abitacolo è spenta. Dopo
l'accensione, ad ogni
azionamento dell'interruttorela luce mood si illumina di un
colore diverso. La luce mood
si spegne quando l'interruttore
viene nuovamente premutodopo l'illuminazione dell'ultimocolore o ppure quando
l'interruttore delle luci mood
viene premuto per circa 4
secondi o quando vengono
premuti gli interruttori ROOM,DOOR o DIMMER.
➄ DIMMER : Quando si preme questo
interruttore la luceabitacolo si accende ed è
possibile regolare 3 diversi
livelli di intensità luminosa.
AVVERTENZA
Non lasciare a lungo l'interruttore in
questa posizione a motore spento.
/
/
Page 133 of 359

Dotazioni della vostra vettura
60
4

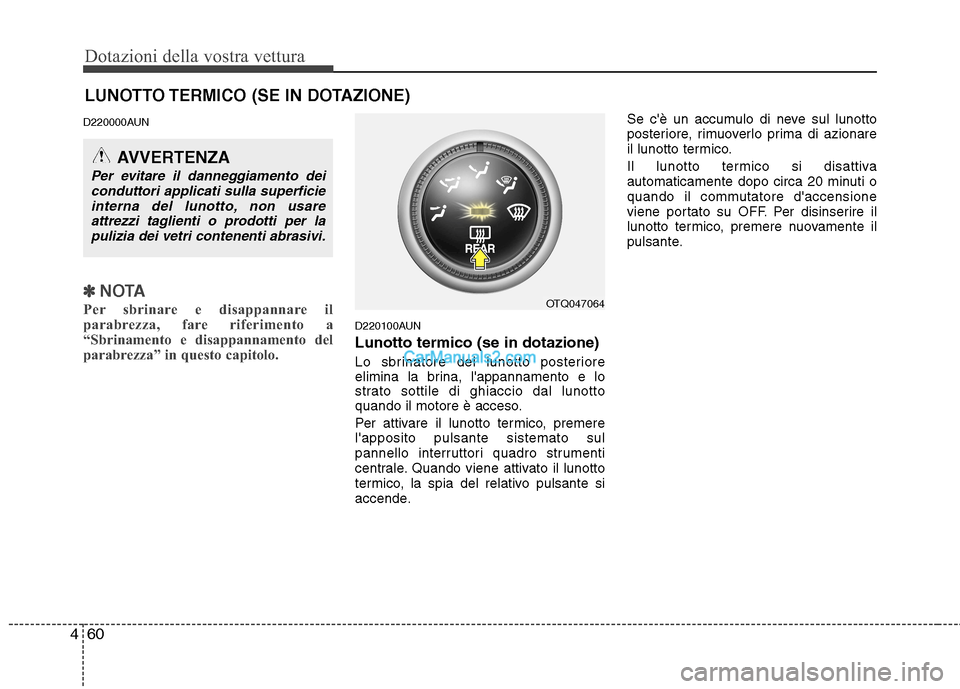

LUNOTTO TERMICO (SE IN DOTAZIONE)
D220000AUN
✽✽ NOTA
Per sbrinare e disappannare il
parabrezza, fare riferimento a
“Sbrinamento e disappannamento del
parabrezza” in questo capitolo.
D220100AUN Lunotto termico (se in dotazione)
Lo sbrinatore del lunotto posteriore
elimina la brina, l'appannamento e lo
strato sottile di ghiaccio dal lunotto
quando il motore è acceso.
Per attivare il lunotto termico, premere l'apposito pulsante sistemato sul
pannello interruttori quadro strumenti
centrale. Quando viene attivato il lunotto
termico, la spia del relativo pulsante si
accende. Se c'è un accumulo di neve sul lunotto
posteriore, rimuoverlo prima di azionare
il lunotto termico.
Il lunotto termico si disattiva
automaticamente dopo circa 20 minuti o
quando il commutatore d'accensione
viene portato su OFF. Per disinserire il
lunotto termico, premere nuovamente il
pulsante.
AVVERTENZA
Per evitare il danneggiamento dei
conduttori applicati sulla superficieinterna del lunotto, non usare
attrezzi taglienti o prodotti per lapulizia dei vetri contenenti abrasivi.
OTQ047064
Page 134 of 359
461
Dotazioni della vostra vettura
CLIMATIZZATORE MANUALE (SE IN DOTAZIONE)
OTQ047066/OTQ047067
1. Manopola di regolazione velocità
ventilatore
2. Pulsante condizionatore aria (se in dotazione)
3. Manopola di regolazione della temperatura
4. Manopola selezione modalità di funzionamento
5. Manopola di regolazione velocità ventilatore posteriore/Manopola di selezione comandi climatizzatore
posteriore (se in dotazione)
6. Pulsante di regolazione temperatura posteriore (se in dotazione)
7. Pulsante lunotto termico
8. Pulsante di selezione ingresso aria
9. Manopola di regolazione velocità ventilatore posteriore (se in dotazione)
10. Comando di regolazione temperatura posteriore (se in dotazione) e manopola
di selezione distribuzione aria(se in dotazione)
■■Comando climatizzatore anteriore
■
■ Comando climatizzatore posteriore (se in dotazione)
D230000ATQ
Page 135 of 359
Dotazioni della vostra vettura
62
4

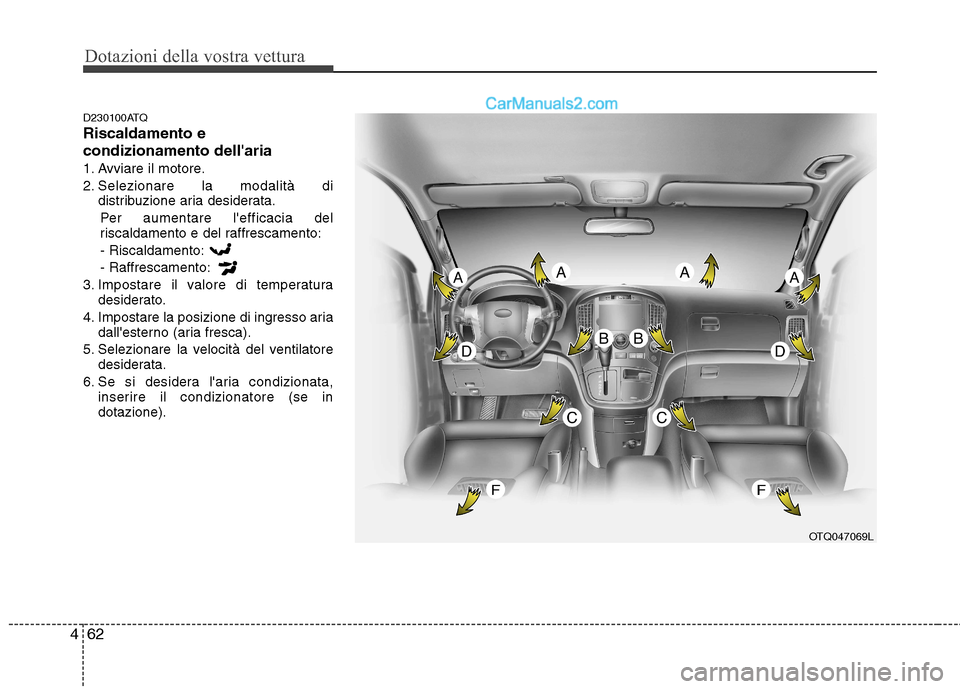

D230100ATQ Riscaldamento e condizionamento dell'aria
1. Avviare il motore.
2. Selezionare la modalità di
distribuzione aria desiderata.
Per aumentare l'efficacia del
riscaldamento e del raffrescamento:- Riscaldamento: - Raffrescamento:
3. Impostare il valore di temperatura desiderato.
4. Impostare la posizione di ingresso aria dall'esterno (aria fresca).
5. Selezionare la velocità del ventilatore desiderata.
6. Se si desidera l'aria condizionata, inserire il condizionatore (se in dotazione).
OTQ047069L
Page 136 of 359

463
Dotazioni della vostra vettura
D230101ATQ

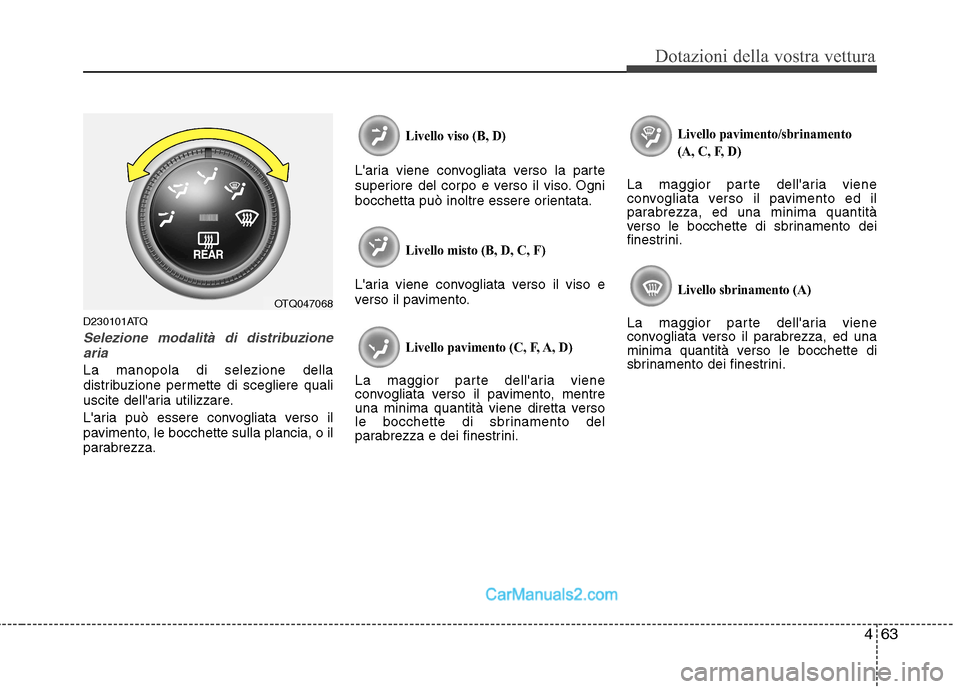

Selezione modalità di distribuzionearia
La manopola di selezione della
distribuzione permette di scegliere quali
uscite dell'aria utilizzare.
L'aria può essere convogliata verso il
pavimento, le bocchette sulla plancia, o il
parabrezza.
Livello viso (B, D)
L'aria viene convogliata verso la parte
superiore del corpo e verso il viso. Ogni
bocchetta può inoltre essere orientata.
Livello misto (B, D, C, F)
L'aria viene convogliata verso il viso e
verso il pavimento.
Livello pavimento (C, F, A, D)
La maggior parte dell'aria viene
convogliata verso il pavimento, mentre
una minima quantità viene diretta verso
le bocchette di sbrinamento del
parabrezza e dei finestrini.
Livello pavimento/sbrinamento
(A, C, F, D)
La maggior parte dell'aria viene
convogliata verso il pavimento ed il
parabrezza, ed una minima quantità
verso le bocchette di sbrinamento dei
finestrini.
Livello sbrinamento (A)
La maggior parte dell'aria viene
convogliata verso il parabrezza, ed una
minima quantità verso le bocchette di
sbrinamento dei finestrini.
OTQ047068
