2011 Hyundai Azera Manual del propietario (in Spanish)

6MANTENGALO USTED MISMO
36
G270D02TG-GYT

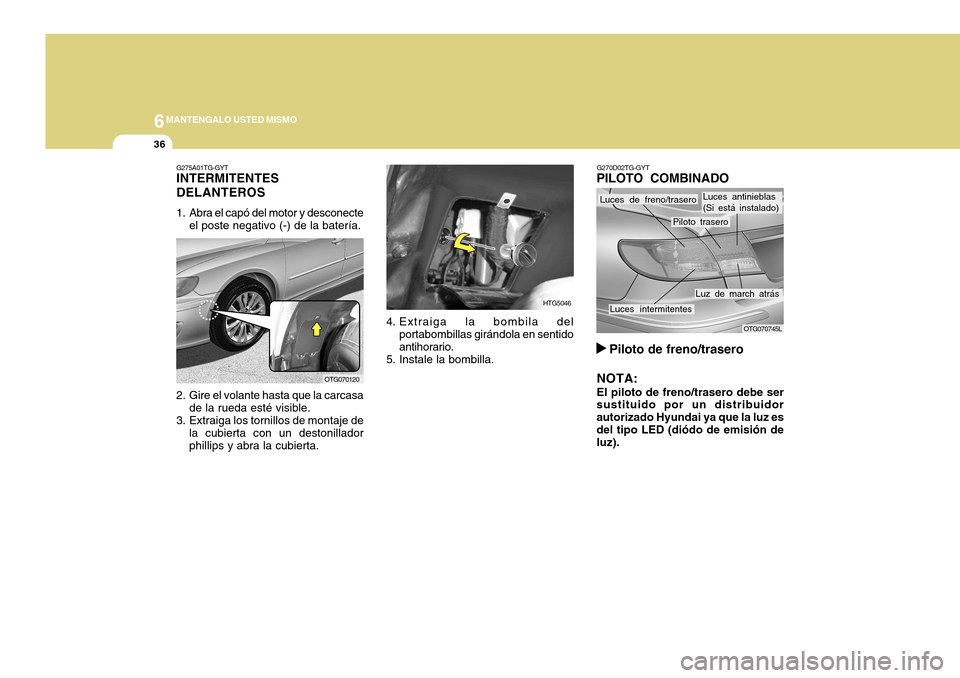

PILOTO COMBINADO
4. Extraiga la bombila del portabombillas girándola en sentido antihorario.
5. Instale la bombilla.
HTG5046
Piloto de freno/trasero
NOTA: El piloto de freno/trasero debe ser
sustituido por un distribuidor autorizado Hyundai ya que la luz esdel tipo LED (diódo de emisión de luz).
G275A01TG-GYT INTERMITENTES DELANTEROS
1. Abra el capó del motor y desconecte
el poste negativo (-) de la batería.
2. Gire el volante hasta que la carcasade la rueda esté visible.
3. Extraiga los tornillos de montaje de la cubierta con un destonillador phillips y abra la cubierta.
OTG070120
Luces de freno/trasero
Piloto trasero
Luces antinieblas (Si está instalado)
Luces intermitentes
Luz de march atrás
OTG070745L

6
MANTENGALO USTED MISMO
37
3. Para cambiar las luces intermitentes, extraiga la bombilla de su soporte e instale la nueva.
OTG079101
Luces intermitentes
1. Abra la puerta del maletero.
2. Retire la tapa de servicio tirando de ella. 2. Afloje los tornillos de montaje del
revestimiento de la puerta del maletero con un destornillador de estrella.
Luz de marcha atrás
1. Abra la puerta del maletero.
OTG070112OTG040836

6MANTENGALO USTED MISMO
38
G270C01TG-GYT

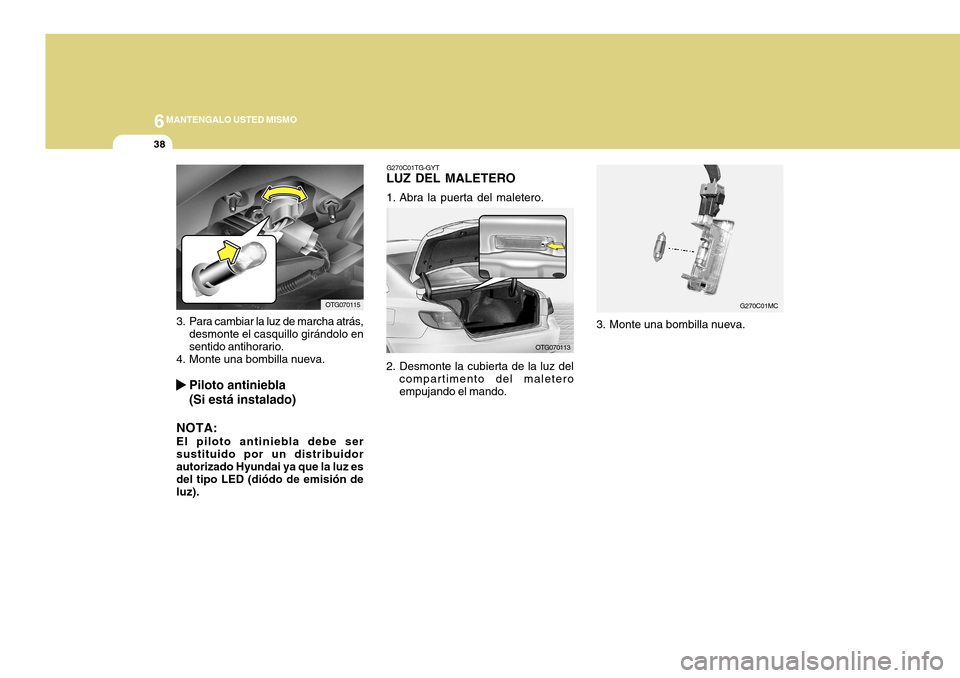

LUZ DEL MALETERO
1. Abra la puerta del maletero.
G270C01MC
2. Desmonte la cubierta de la luz del compartimento del maletero empujando el mando. 3. Monte una bombilla nueva.
3. Para cambiar la luz de marcha atrás,
desmonte el casquillo girándolo en sentido antihorario.
4. Monte una bombilla nueva.
Piloto antiniebla (Si está instalado)
NOTA: El piloto antiniebla debe ser sustituido por un distribuidor autorizado Hyundai ya que la luz es del tipo LED (diódo de emisión deluz).
OTG070115
OTG070113

6
MANTENGALO USTED MISMO
39
G270E01A-GYT

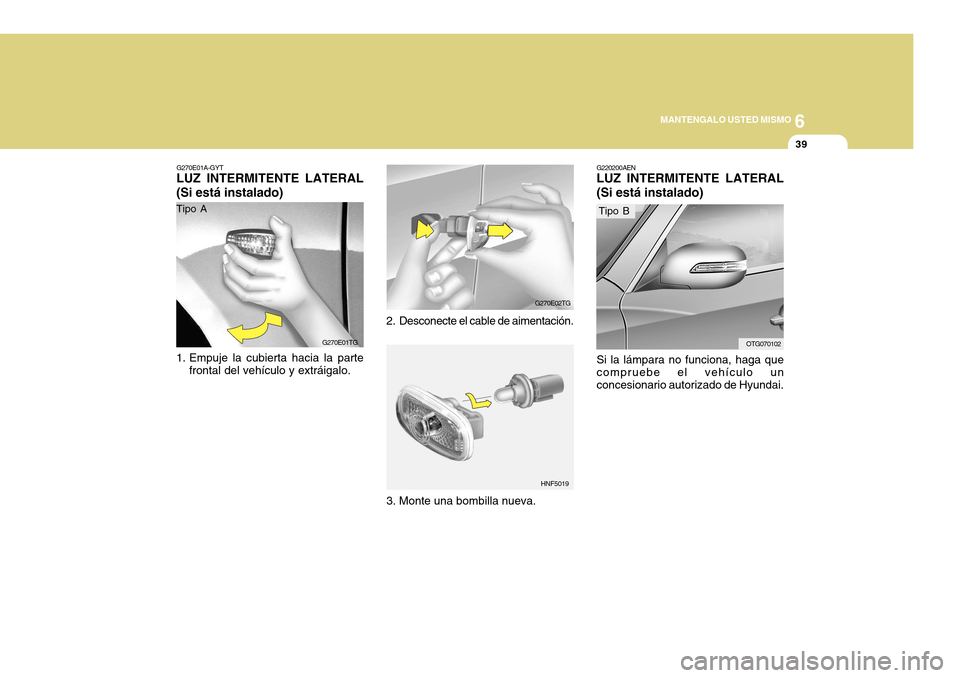

LUZ INTERMITENTE LATERAL (Si está instalado)
1. Empuje la cubierta hacia la parte
frontal del vehículo y extráigalo. 2. Desconecte el cable de aimentación.
G270E02TG
3. Monte una bombilla nueva. HNF5019
G270E01TG
Tipo A
G220200AEN LUZ INTERMITENTE LATERAL (Si está instalado) Si la lámpara no funciona, haga que compruebe el vehículo un concesionario autorizado de Hyundai.
Tipo B
OTG070102

6MANTENGALO USTED MISMO
40
G270L01L-GYT

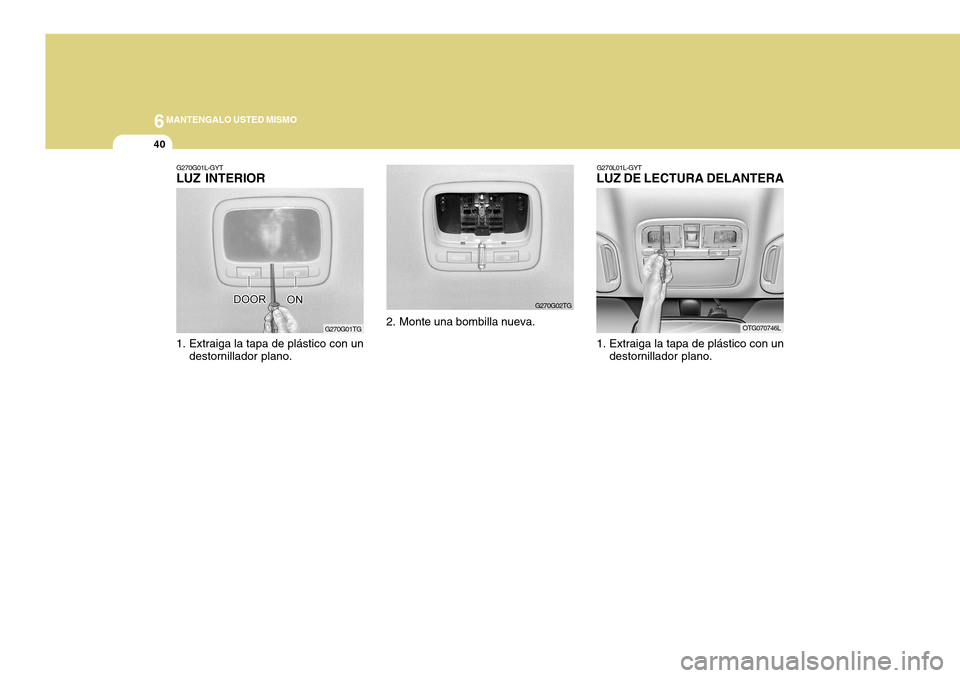

LUZ DE LECTURA DELANTERA
1. Extraiga la tapa de plástico con un
destornillador plano.
G270G01L-GYT LUZ INTERIOR
1. Extraiga la tapa de plástico con undestornillador plano. 2. Monte una bombilla nueva.
G270G01TG
G270G02TGOTG070746L

6
MANTENGALO USTED MISMO
41
G270K01TG-GYT

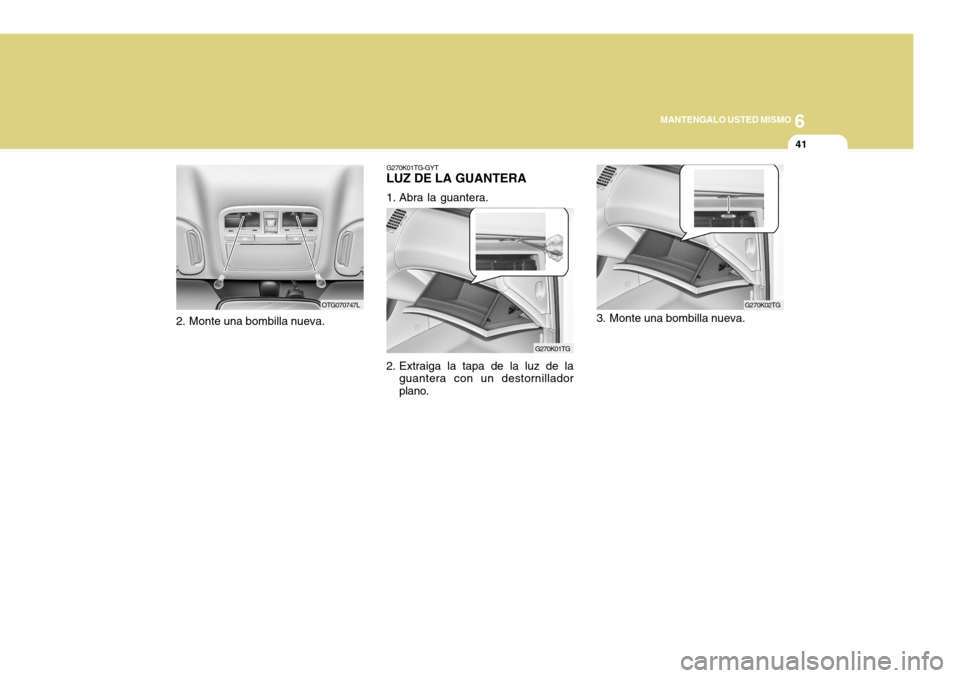

LUZ DE LA GUANTERA
1. Abra la guantera.
2. Extraiga la tapa de la luz de la
guantera con un destornillador plano. 3. Monte una bombilla nueva.
2. Monte una bombilla nueva.
G270K01TG
G270K02TGOTG070747L

6MANTENGALO USTED MISMO

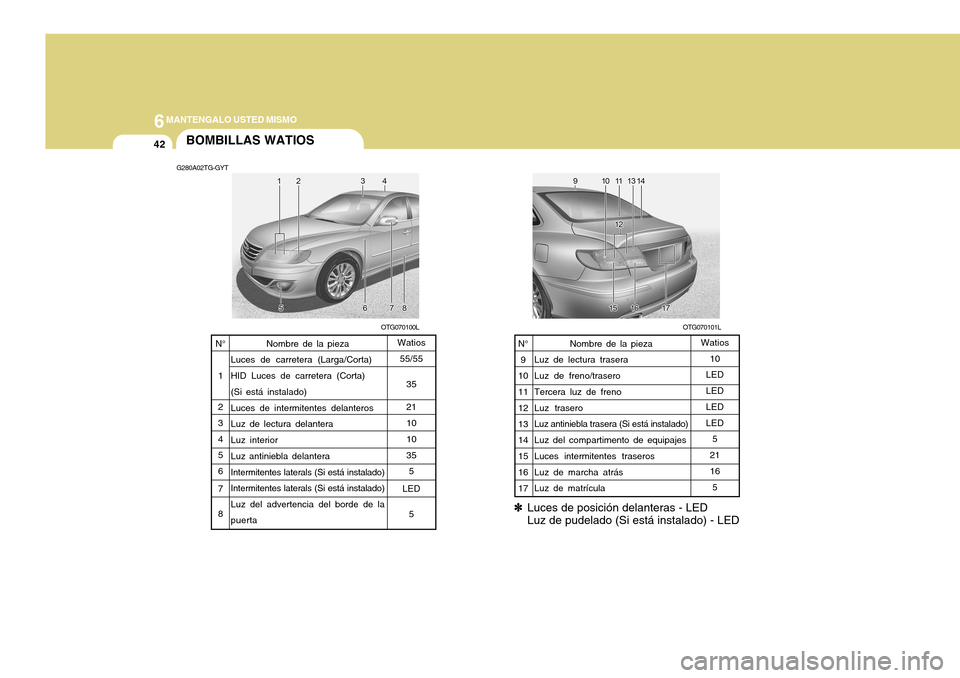

42BOMBILLAS WATIOS
G280A02TG-GYT
OTG070101LOTG070100L
Nombre de la pieza
Luces de carretera (Larga/Corta) HID Luces de carretera (Corta) (Si está instalado) Luces de intermitentes delanteros Luz de lectura delantera Luz interior Luz antiniebla delantera Intermitentes laterals (Si está instalado) Intermitentes laterals (Si está instalado) Luz del advertencia del borde de la puerta
N°
1 2 3 4 5 6 7 8 Watios
55/55
35 21 10 10 355
LED
5
Nombre de la pieza
Luz de lectura trasera Luz de freno/trasero Tercera luz de freno Luz trasero Luz antiniebla trasera (Si está instalado) Luz del compartimento de equipajes Luces intermitentes traseros Luz de marcha atrás Luz de matrícula
N°
9
10 11 12 13 14 15 16 17 Watios
10
LEDLED LED LED 5
21 16 5
✽✽
✽✽
✽ Luces de posición delanteras - LED Luz de pudelado (Si está instalado) - LED

6
MANTENGALO USTED MISMO

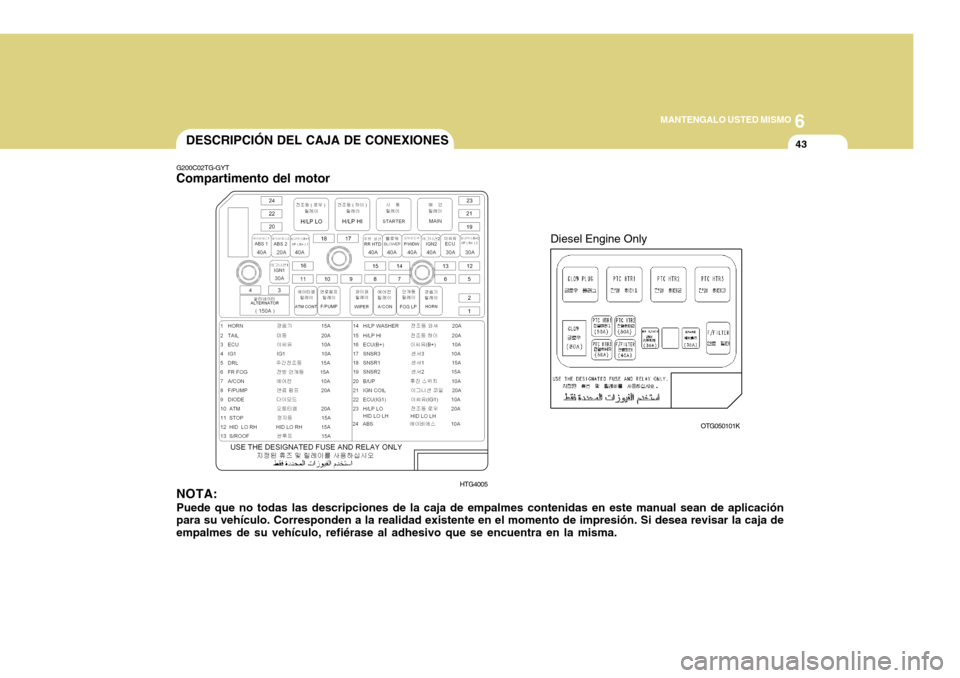

43DESCRIPCIÓN DEL CAJA DE CONEXIONES
G200C02TG-GYT
Compartimento del motor
NOTA: Puede que no todas las descripciones de la caja de empalmes contenidas en este manual sean de aplicación para su vehículo. Corresponden a la realidad existente en el momento de impresión. Si desea revisar la caja de empalmes de su vehículo, refiérase al adhesivo que se encuentra en la misma.
OTG050101K
HTG4005 Diesel Engine Only
