2011 Hyundai Azera Manual del propietario (in Spanish)

5LA CLAVE PARA OPERACIONES DE MANTENIMIENTO

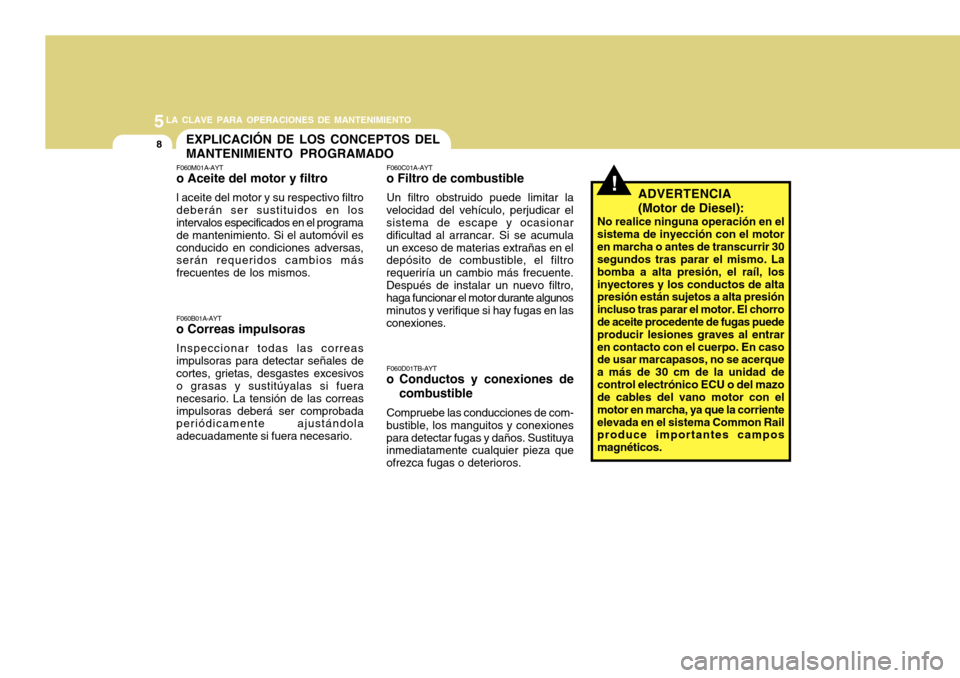

8EXPLICACIÓN DE LOS CONCEPTOS DEL MANTENIMIENTO PROGRAMADO
F060M01A-AYT o Aceite del motor y filtro l aceite del motor y su respectivo filtro deberán ser sustituidos en los intervalos especificados en el programa de mantenimiento. Si el automóvil esconducido en condiciones adversas, serán requeridos cambios más frecuentes de los mismos. F060C01A-AYT
o Filtro de combustible
Un filtro obstruido puede limitar la
velocidad del vehículo, perjudicar el sistema de escape y ocasionar dificultad al arrancar. Si se acumulaun exceso de materias extrañas en el depósito de combustible, el filtro requeriría un cambio más frecuente.Después de instalar un nuevo filtro, haga funcionar el motor durante algunos minutos y verifique si hay fugas en lasconexiones.
F060B01A-AYT
o Correas impulsoras
Inspeccionar todas las correasimpulsoras para detectar señales decortes, grietas, desgastes excesivos o grasas y sustitúyalas si fuera necesario. La tensión de las correasimpulsoras deberá ser comprobada periódicamente ajustándola adecuadamente si fuera necesario. F060D01TB-AYT
o Conductos y conexiones de
combustible
Compruebe las conducciones de com-
bustible, los manguitos y conexionespara detectar fugas y daños. Sustituya inmediatamente cualquier pieza que ofrezca fugas o deterioros.
!ADVERTENCIA (Motor de Diesel):
No realice ninguna operación en el sistema de inyección con el motoren marcha o antes de transcurrir 30 segundos tras parar el mismo. La bomba a alta presión, el raíl, losinyectores y los conductos de alta presión están sujetos a alta presión incluso tras parar el motor. El chorrode aceite procedente de fugas puede producir lesiones graves al entrar en contacto con el cuerpo. En caso de usar marcapasos, no se acerque a más de 30 cm de la unidad decontrol electrónico ECU o del mazo de cables del vano motor con el motor en marcha, ya que la corrienteelevada en el sistema Common Rail produce importantes campos magnéticos.

5
LA CLAVE PARA OPERACIONES DE MANTENIMIENTO
9

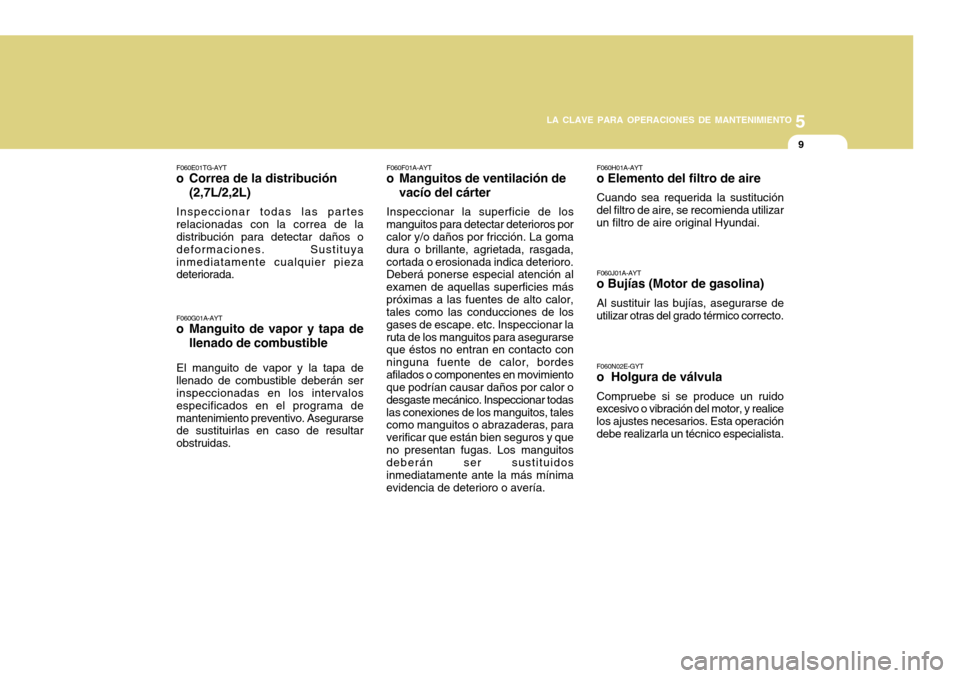

F060H01A-AYT
o Elemento del filtro de aire
Cuando sea requerida la sustitución
del filtro de aire, se recomienda utilizar un filtro de aire original Hyundai.
F060J01A-AYT
o Bujías (Motor de gasolina)
Al sustituir las bujías, asegurarse de
utilizar otras del grado térmico correcto.
F060F01A-AYT
o Manguitos de ventilación de
vacío del cárter
Inspeccionar la superficie de los
manguitos para detectar deterioros porcalor y/o daños por fricción. La goma dura o brillante, agrietada, rasgada,cortada o erosionada indica deterioro. Deberá ponerse especial atención al examen de aquellas superficies máspróximas a las fuentes de alto calor, tales como las conducciones de los gases de escape. etc. Inspeccionar laruta de los manguitos para asegurarse que éstos no entran en contacto con ninguna fuente de calor, bordesafilados o componentes en movimiento que podrían causar daños por calor o desgaste mecánico. Inspeccionar todaslas conexiones de los manguitos, tales como manguitos o abrazaderas, para verificar que están bien seguros y queno presentan fugas. Los manguitos deberán ser sustituidos inmediatamente ante la más mínimaevidencia de deterioro o avería. F060N02E-GYT o Holgura de válvula Compruebe si se produce un ruido excesivo o vibración del motor, y realice los ajustes necesarios. Esta operacióndebe realizarla un técnico especialista.
F060G01A-AYT
o Manguito de vapor y tapa de
llenado de combustible
El manguito de vapor y la tapa dellenado de combustible deberán ser inspeccionadas en los intervalos especificados en el programa demantenimiento preventivo. Asegurarse de sustituirlas en caso de resultar obstruidas.
F060E01TG-AYT
o Correa de la distribución
(2,7L/2,2L)
Inspeccionar todas las partesrelacionadas con la correa de la distribución para detectar daños o deformaciones. Sustituyainmediatamente cualquier pieza deteriorada.

5LA CLAVE PARA OPERACIONES DE MANTENIMIENTO
10

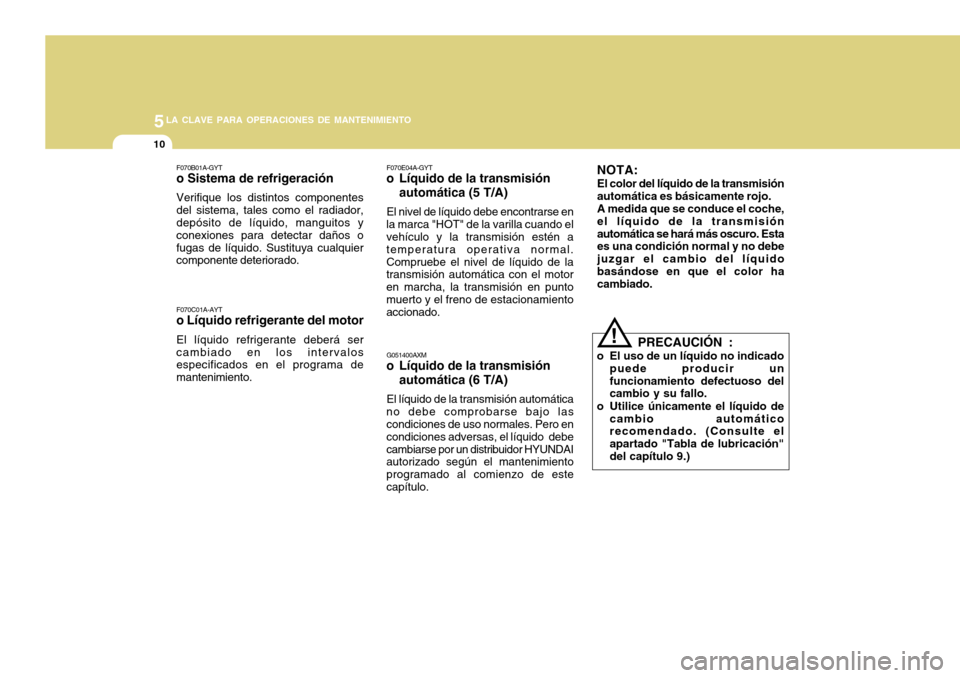

F070E04A-GYT
o Líquido de la transmisión
automática (5 T/A)
El nivel de líquido debe encontrarse en
la marca "HOT" de la varilla cuando el vehículo y la transmisión estén a temperatura operativa normal.Compruebe el nivel de líquido de la transmisión automática con el motor en marcha, la transmisión en puntomuerto y el freno de estacionamiento accionado.
F070C01A-AYT o Líquido refrigerante del motor El líquido refrigerante deberá ser cambiado en los intervalos especificados en el programa de mantenimiento.
F070B01A-GYT o Sistema de refrigeración Verifique los distintos componentes del sistema, tales como el radiador, depósito de líquido, manguitos y conexiones para detectar daños ofugas de líquido. Sustituya cualquier componente deteriorado.
G051400AXM
o Líquido de la transmisión
automática (6 T/A)
El líquido de la transmisión automática
no debe comprobarse bajo lascondiciones de uso normales. Pero en condiciones adversas, el líquido debecambiarse por un distribuidor HYUNDAI autorizado según el mantenimiento programado al comienzo de estecapítulo. NOTA:
El color del líquido de la transmisiónautomática es básicamente rojo.A medida que se conduce el coche,el líquido de la transmisiónautomática se hará más oscuro. Esta es una condición normal y no debe juzgar el cambio del líquidobasándose en que el color ha cambiado.
! PRECAUCIÓN :
o El uso de un líquido no indicado puede producir un funcionamiento defectuoso del cambio y su fallo.
o Utilice únicamente el líquido de cambio automáticorecomendado. (Consulte el apartado "Tabla de lubricación"del capítulo 9.)

5
LA CLAVE PARA OPERACIONES DE MANTENIMIENTO
11

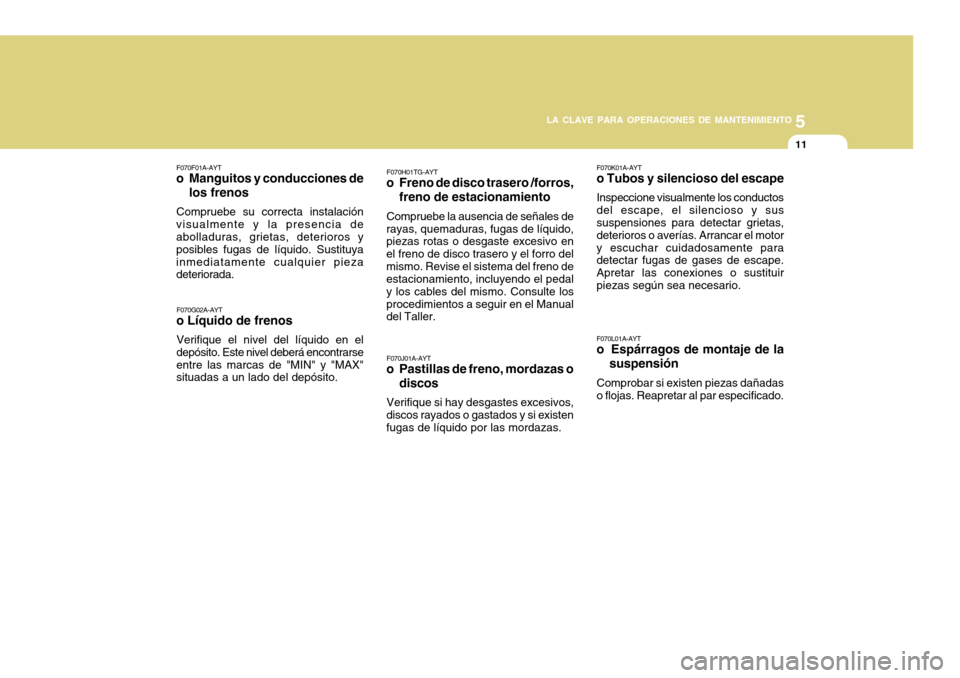

F070K01A-AYT o Tubos y silencioso del escape Inspeccione visualmente los conductos del escape, el silencioso y sus suspensiones para detectar grietas, deterioros o averías. Arrancar el motory escuchar cuidadosamente para detectar fugas de gases de escape. Apretar las conexiones o sustituirpiezas según sea necesario. F070L01A-AYT
o Espárragos de montaje de la suspensión
Comprobar si existen piezas dañadas o flojas. Reapretar al par especificado.
F070G02A-AYT
o Líquido de frenos
Verifique el nivel del líquido en el
depósito. Este nivel deberá encontrarseentre las marcas de "MIN" y "MAX" situadas a un lado del depósito.
F070F01A-AYT
o Manguitos y conducciones de
los frenos
Compruebe su correcta instalación
visualmente y la presencia deabolladuras, grietas, deterioros y posibles fugas de líquido. Sustituyainmediatamente cualquier pieza deteriorada. F070H01TG-AYT
o Freno de disco trasero /forros,
freno de estacionamiento
Compruebe la ausencia de señales de
rayas, quemaduras, fugas de líquido,piezas rotas o desgaste excesivo en el freno de disco trasero y el forro delmismo. Revise el sistema del freno de estacionamiento, incluyendo el pedal y los cables del mismo. Consulte losprocedimientos a seguir en el Manual del Taller.
F070J01A-AYT
o Pastillas de freno, mordazas o
discos
Verifique si hay desgastes excesivos,
discos rayados o gastados y si existen fugas de líquido por las mordazas.

5LA CLAVE PARA OPERACIONES DE MANTENIMIENTO
12

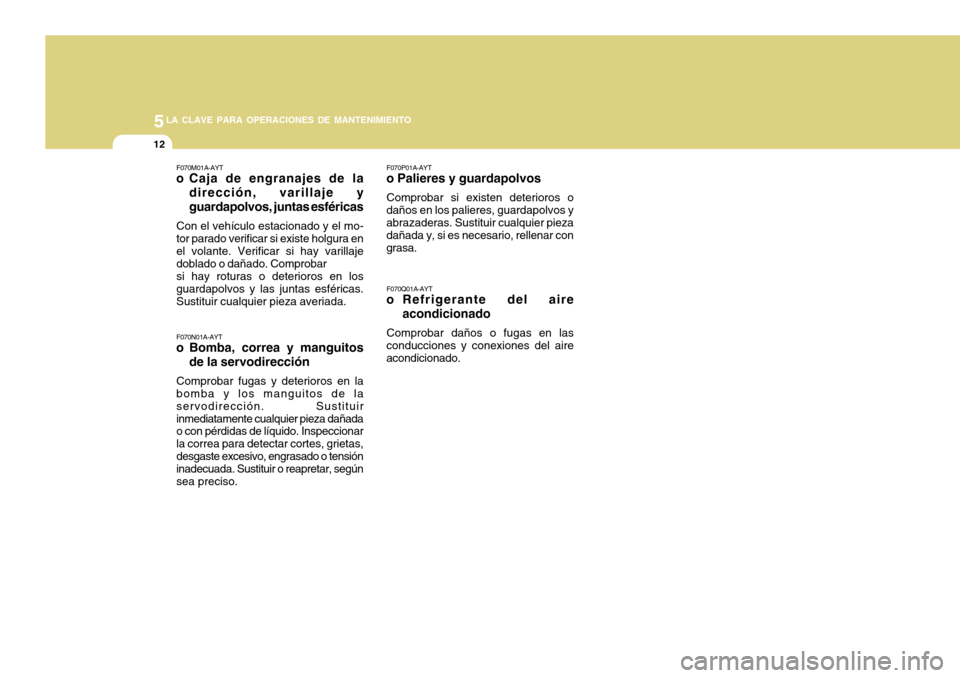

F070M01A-AYT
o Caja de engranajes de la
dirección, varillaje y guardapolvos, juntas esféricas
Con el vehículo estacionado y el mo- tor parado verificar si existe holgura enel volante. Verificar si hay varillaje doblado o dañado. Comprobar si hay roturas o deterioros en los guardapolvos y las juntas esféricas. Sustituir cualquier pieza averiada. F070N01A-AYT
o Bomba, correa y manguitos
de la servodirección
Comprobar fugas y deterioros en la bomba y los manguitos de la servodirección. Sustituirinmediatamente cualquier pieza dañada o con pérdidas de líquido. Inspeccionar la correa para detectar cortes, grietas,desgaste excesivo, engrasado o tensión inadecuada. Sustituir o reapretar, según sea preciso. F070P01A-AYT
o Palieres y guardapolvos
Comprobar si existen deterioros o
daños en los palieres, guardapolvos y abrazaderas. Sustituir cualquier pieza dañada y, si es necesario, rellenar congrasa.
F070Q01A-AYT
o Refrigerante del aire
acondicionado
Comprobar daños o fugas en las
conducciones y conexiones del aire acondicionado.

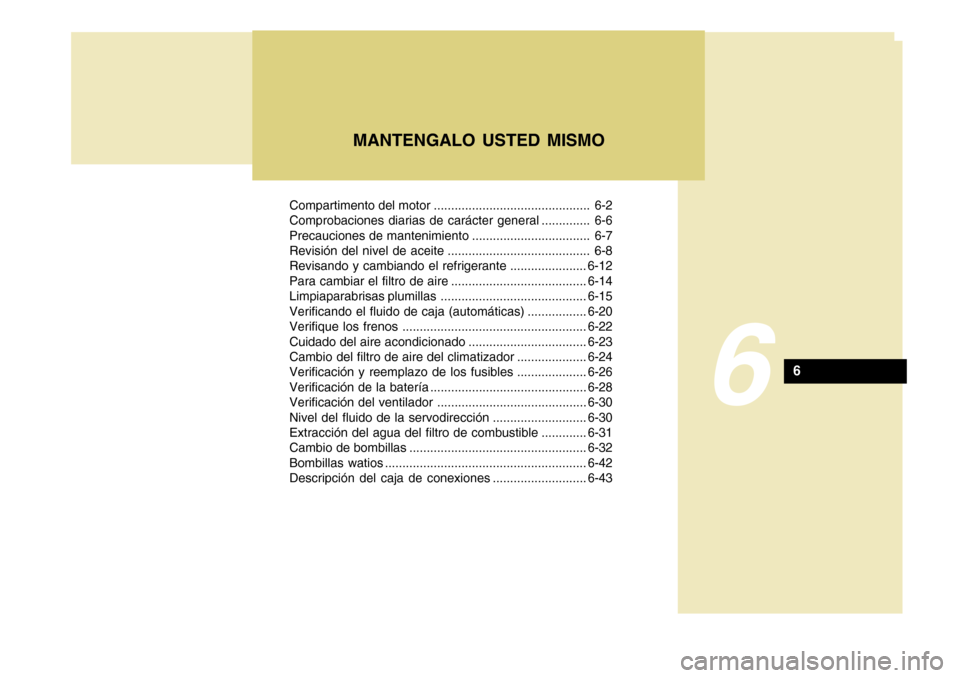

Compartimento del motor ............................................. 6-2
Comprobaciones diarias de carácter general .............. 6-6
Precauciones de mantenimiento .................................. 6-7
Revisión del nivel de aceite ......................................... 6-8
Revisando y cambiando el refrigerante ...................... 6-12
Para cambiar el filtro de a ire ....................................... 6-14
Limpiaparabrisas plumillas .......................................... 6-15
Verificando el fluido de caja (automáticas) .................6-20
Verifique los frenos ..................................................... 6-22
Cuidado del aire acondicionado .................................. 6-23
Cambio del filtro de aire del climatizador ....................6-24
Verificación y reemplazo de los fusibles ....................6-26
Verificación de la batería ............................................. 6-28
Verificación del ventilador ........................................... 6-30
Nivel del fluido de la servodirección ...........................6-30
Extracción del agua del filtro de combustible .............6-31
Cambio de bombillas ................................................... 6-32
Bombillas watios .......................................................... 6-42
Descripción del caja de conexiones ........................... 6-43
MANTENGALO USTED MISMO
6
6

6MANTENGALO USTED MISMO
2
1. Depósito de expansión delrefrigerante ........................... 6-13
2. Depósito del líquido frenos .. 6-23
3. Tapa de llenado de aceite del
motor ................................... 6-10
4. Filtro de aire ........................ 6-14
5. Caja de fusibles y relés ....... 6-266. Depósito del líquido del
lavaparabrisas ...................... 6-19
7. Depósito de líquido de la servodirección ...................... 6-30
8. Varilla de nivel aceite del motor .......................................... 6-9 9. Varilla de medición del nivel
del líquido de la caja de
la transmisión automática .... 6-20
10. Tapa del radiador .................6-12
11. Batería ................................. 6-28
PRECAUCIÓN:
Al revisar o realizar el
mantenimiento del motor, maneje las herramientas ylos objetos pesados con precaución para evitar dañar la cubierta de plástico delmismo.
!
G010A01TG-GYT

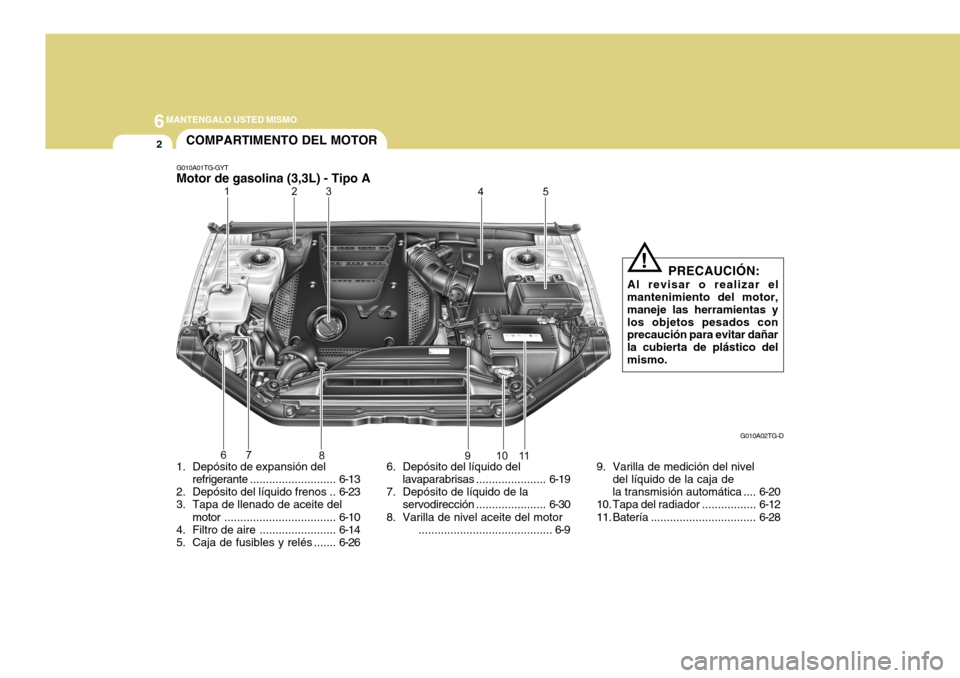

Motor de gasolina (3,3L) - Tipo A COMPARTIMENTO DEL MOTOR
G010A02TG-D

6
MANTENGALO USTED MISMO
3
1. Depósito de expansión del refrigerante ........................... 6-13
2. Tapa de llenado de aceite del motor ................................... 6-10
3. Filtro de aire ........................ 6-14
4. Depósito del líquido frenos .. 6-235. Caja de fusibles y relés .......
6-26
6. Depósito del líquido del
lavaparabrisas ...................... 6-19
7. Depósito de líquido de la
servodirección ...................... 6-308. Varilla de nivel aceite del motor
.......................................... 6-9
9 Tapa del radiador .................6-12
10. Batería ................................. 6-28
PRECAUCIÓN:
Al revisar o realizar el mantenimiento del motor, maneje las herramientas ylos objetos pesados con precaución para evitar dañar la cubierta de plástico delmismo.
!
G010A01TG-GYT

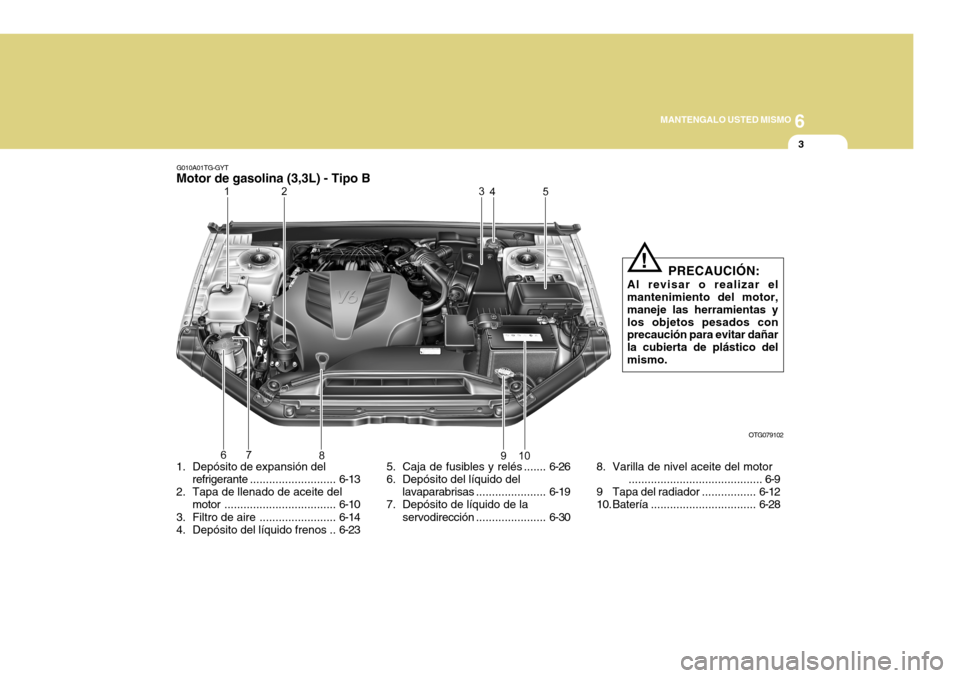

Motor de gasolina (3,3L) - Tipo B
OTG079102
