2011 Hyundai Azera Manual del propietario (in Spanish)

1
COMPONENTES DE SU HYUNDAI
65

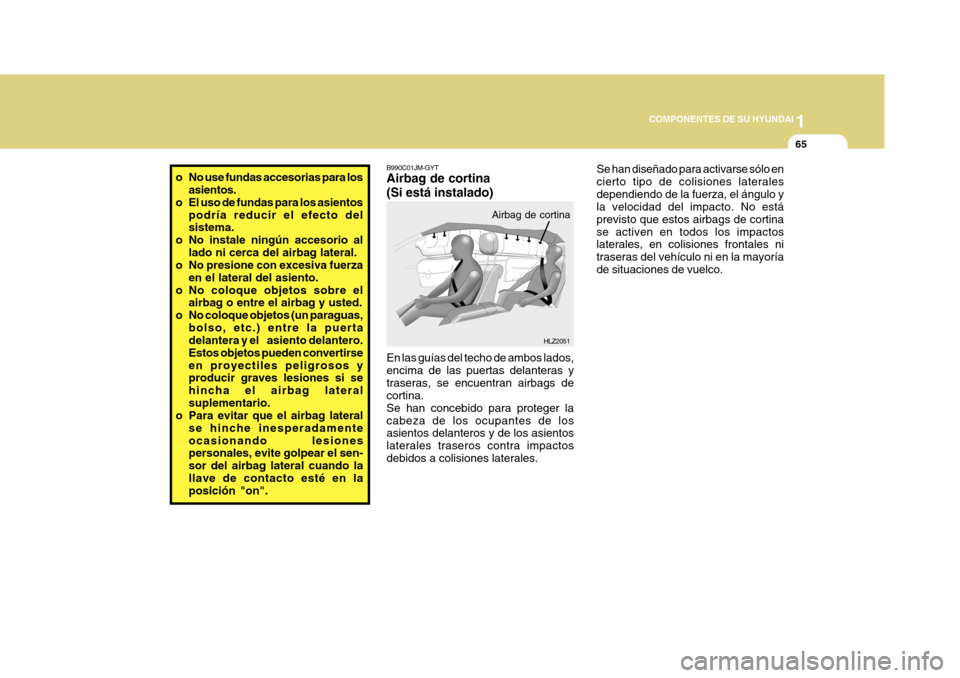

Se han diseñado para activarse sólo en cierto tipo de colisiones lateralesdependiendo de la fuerza, el ángulo y la velocidad del impacto. No está previsto que estos airbags de cortinase activen en todos los impactos laterales, en colisiones frontales ni traseras del vehículo ni en la mayoríade situaciones de vuelco.
B990C01JM-GYT Airbag de cortina (Si está instalado) En las guías del techo de ambos lados, encima de las puertas delanteras ytraseras, se encuentran airbags de cortina. Se han concebido para proteger lacabeza de los ocupantes de los asientos delanteros y de los asientos laterales traseros contra impactosdebidos a colisiones laterales. HLZ2051
Airbag de cortinao No use fundas accesorias para los
asientos.
o El uso de fundas para los asientos podría reducir el efecto del sistema.
o No instale ningún accesorio al lado ni cerca del airbag lateral.
o No presione con excesiva fuerza
en el lateral del asiento.
o No coloque objetos sobre el airbag o entre el airbag y usted.
o No coloque objetos (un paraguas, bolso, etc.) entre la puertadelantera y el asiento delantero. Estos objetos pueden convertirseen proyectiles peligrosos y producir graves lesiones si se hincha el airbag lateralsuplementario.
o Para evitar que el airbag lateral
se hinche inesperadamenteocasionando lesiones personales, evite golpear el sen- sor del airbag lateral cuando lallave de contacto esté en la posición "on".

1COMPONENTES DE SU HYUNDAI
66

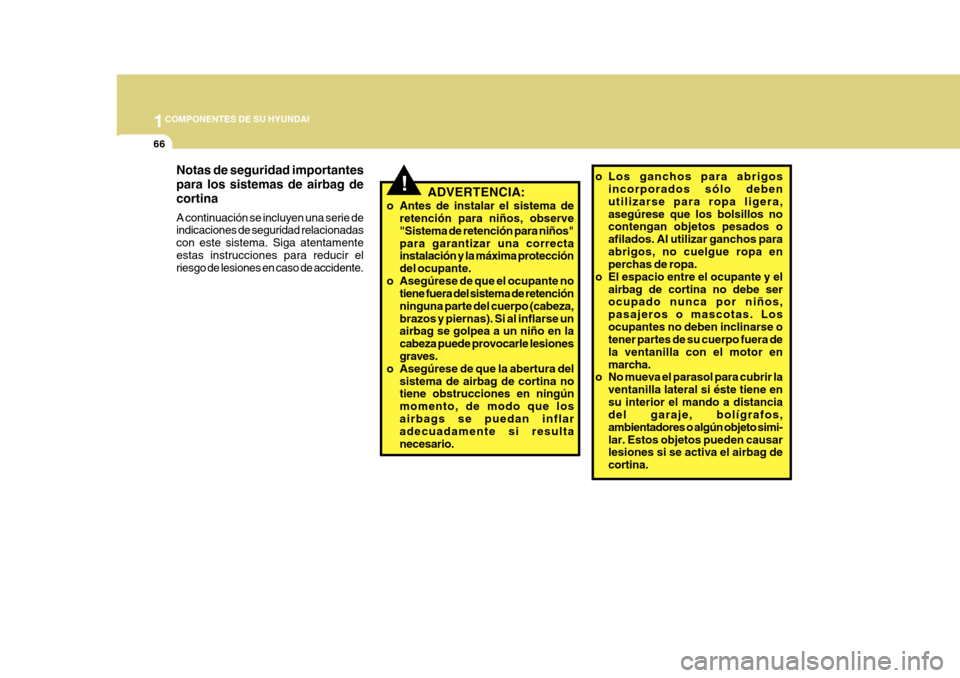

o Los ganchos para abrigos
incorporados sólo deben utilizarse para ropa ligera,asegúrese que los bolsillos no contengan objetos pesados o afilados. Al utilizar ganchos paraabrigos, no cuelgue ropa en perchas de ropa.
o El espacio entre el ocupante y el airbag de cortina no debe serocupado nunca por niños, pasajeros o mascotas. Losocupantes no deben inclinarse o tener partes de su cuerpo fuera de la ventanilla con el motor enmarcha.
o No mueva el parasol para cubrir la
ventanilla lateral si éste tiene ensu interior el mando a distancia del garaje, bolígrafos, ambientadores o algún objeto simi-lar. Estos objetos pueden causar lesiones si se activa el airbag de cortina.!ADVERTENCIA:
o Antes de instalar el sistema de retención para niños, observe "Sistema de retención para niños"para garantizar una correcta instalación y la máxima protección del ocupante.
o Asegúrese de que el ocupante no tiene fuera del sistema de retenciónninguna parte del cuerpo (cabeza,brazos y piernas). Si al inflarse un airbag se golpea a un niño en la cabeza puede provocarle lesiones graves.
o Asegúrese de que la abertura del
sistema de airbag de cortina notiene obstrucciones en ningún momento, de modo que losairbags se puedan inflar adecuadamente si resulta necesario.
Notas de seguridad importantes para los sistemas de airbag decortina A continuación se incluyen una serie de indicaciones de seguridad relacionadas con este sistema. Siga atentamenteestas instrucciones para reducir el riesgo de lesiones en caso de accidente.

1
COMPONENTES DE SU HYUNDAI
67
!

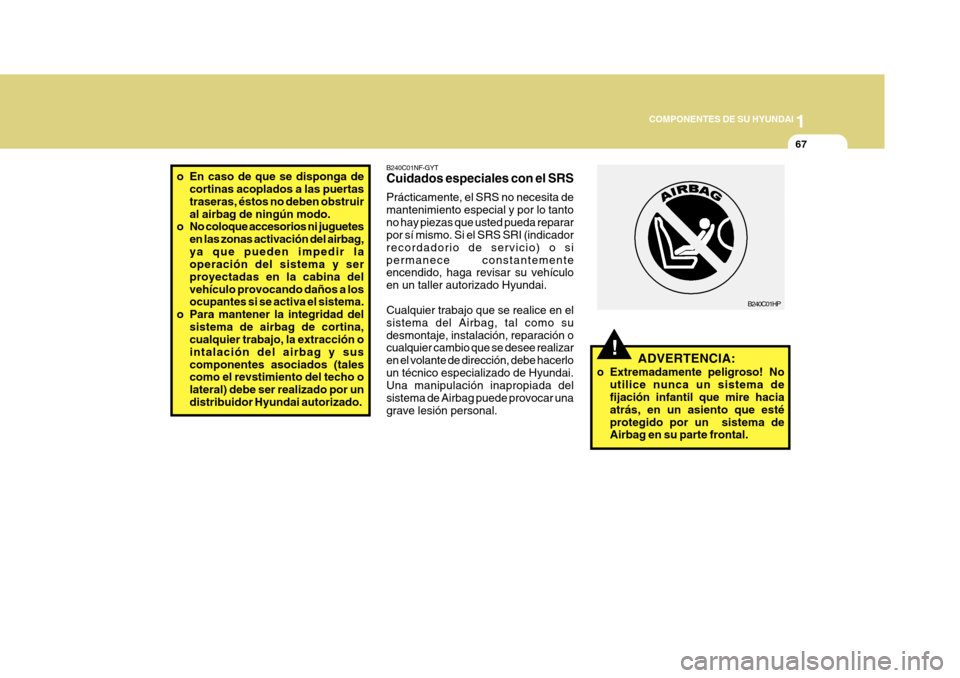

B240C01HP
ADVERTENCIA:
o Extremadamente peligroso! No utilice nunca un sistema de fijación infantil que mire hacia atrás, en un asiento que estéprotegido por un sistema de Airbag en su parte frontal.
o En caso de que se disponga decortinas acoplados a las puertas traseras, éstos no deben obstruiral airbag de ningún modo.
o No coloque accesorios ni juguetes
en las zonas activación del airbag,ya que pueden impedir la operación del sistema y ser proyectadas en la cabina delvehículo provocando daños a los ocupantes si se activa el sistema.
o Para mantener la integridad del sistema de airbag de cortina,cualquier trabajo, la extracción o intalación del airbag y suscomponentes asociados (tales como el revstimiento del techo o lateral) debe ser realizado por undistribuidor Hyundai autorizado. B240C01NF-GYT Cuidados especiales con el SRS Prácticamente, el SRS no necesita de mantenimiento especial y por lo tantono hay piezas que usted pueda reparar por sí mismo. Si el SRS SRI (indicador recordadorio de servicio) o sipermanece constantemente encendido, haga revisar su vehículo en un taller autorizado Hyundai. Cualquier trabajo que se realice en el sistema del Airbag, tal como sudesmontaje, instalación, reparación o cualquier cambio que se desee realizar en el volante de dirección, debe hacerloun técnico especializado de Hyundai. Una manipulación inapropiada del sistema de Airbag puede provocar unagrave lesión personal.

1COMPONENTES DE SU HYUNDAI
68

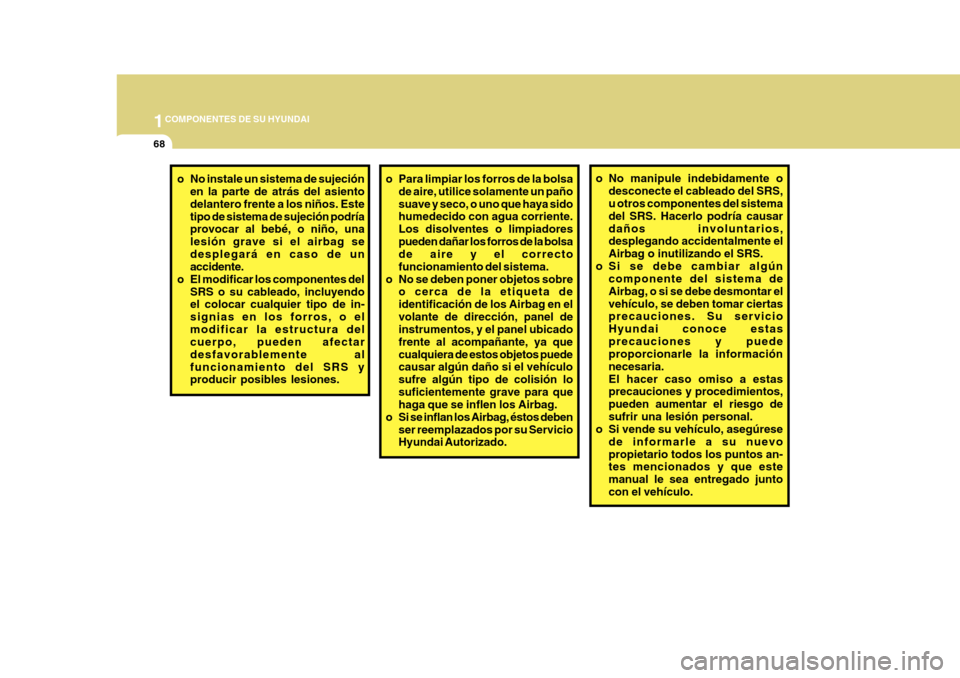

o No manipule indebidamente o
desconecte el cableado del SRS, u otros componentes del sistema del SRS. Hacerlo podría causardaños involuntarios, desplegando accidentalmente el Airbag o inutilizando el SRS.
o Si se debe cambiar algún componente del sistema deAirbag, o si se debe desmontar elvehículo, se deben tomar ciertas precauciones. Su servicio Hyundai conoce estasprecauciones y puede proporcionarle la información necesaria.El hacer caso omiso a estas precauciones y procedimientos, pueden aumentar el riesgo desufrir una lesión personal.
o Si vende su vehículo, asegúrese
de informarle a su nuevopropietario todos los puntos an- tes mencionados y que este manual le sea entregado juntocon el vehículo.o Para limpiar los forros de la bolsa
de aire, utilice solamente un paño suave y seco, o uno que haya sido humedecido con agua corriente. Los disolventes o limpiadorespueden dañar los forros de la bolsa de aire y el correcto funcionamiento del sistema.
o No se deben poner objetos sobre o cerca de la etiqueta deidentificación de los Airbag en elvolante de dirección, panel de instrumentos, y el panel ubicado frente al acompañante, ya quecualquiera de estos objetos puede causar algún daño si el vehículo sufre algún tipo de colisión losuficientemente grave para que haga que se inflen los Airbag.
o Si se inflan los Airbag, éstos deben ser reemplazados por su ServicioHyundai Autorizado.o No instale un sistema de sujeción en la parte de atrás del asiento delantero frente a los niños. Estetipo de sistema de sujeción podría provocar al bebé, o niño, una lesión grave si el airbag sedesplegará en caso de un accidente.
o El modificar los componentes del
SRS o su cableado, incluyendoel colocar cualquier tipo de in- signias en los forros, o elmodificar la estructura del cuerpo, pueden afectar desfavorablemente alfuncionamiento del SRS y producir posibles lesiones.

1
COMPONENTES DE SU HYUNDAI
69

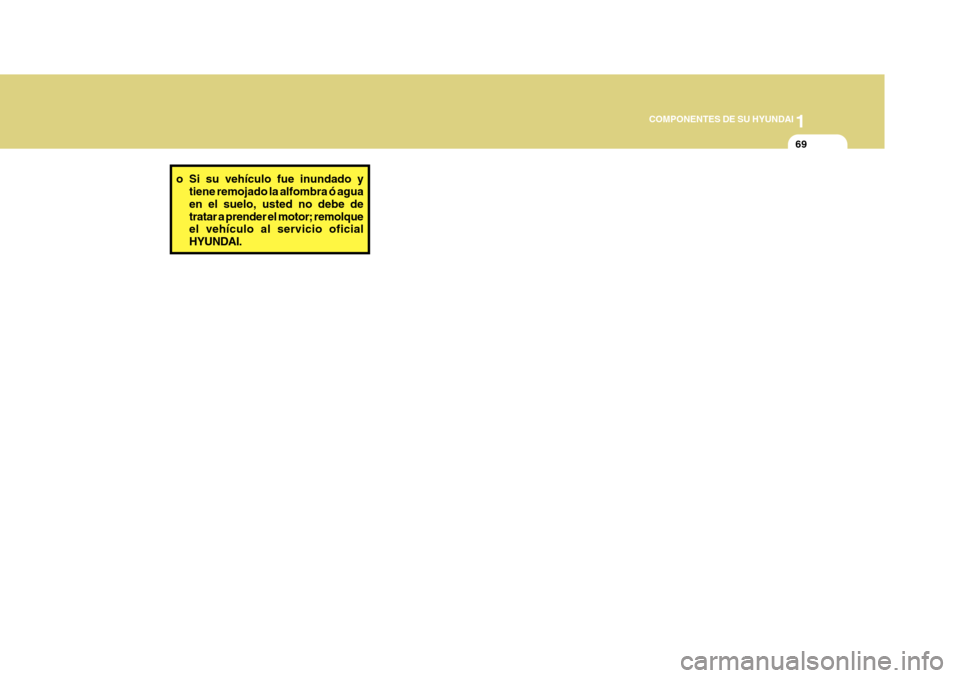

o Si su vehículo fue inundado y
tiene remojado la alfombra ó agua en el suelo, usted no debe detratar a prender el motor; remolque el vehículo al servicio oficial HYUNDAI.

1COMPONENTES DE SU HYUNDAI

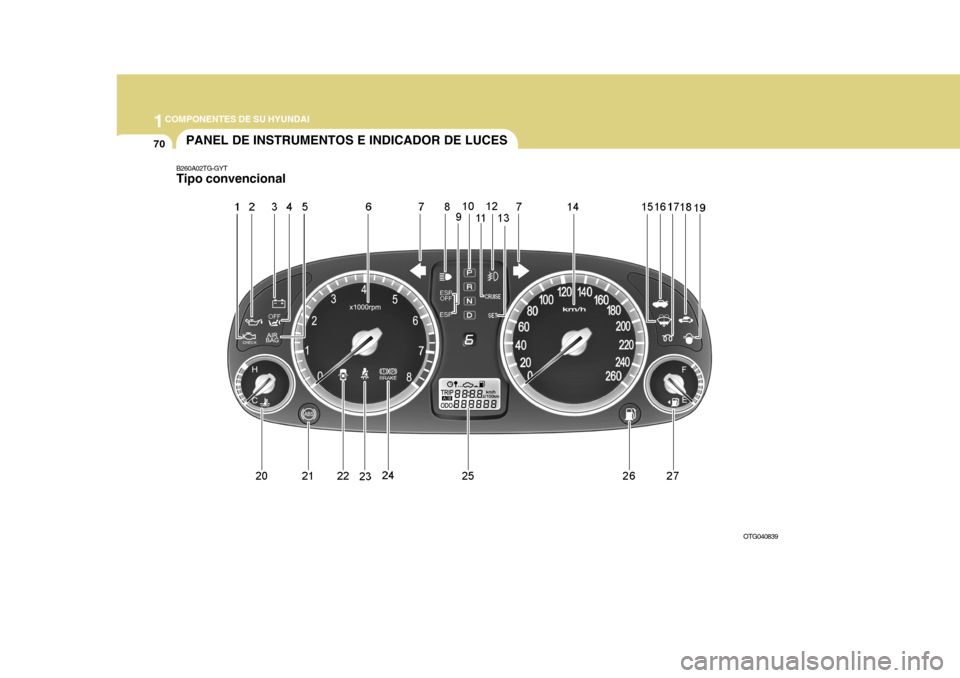

70PANEL DE INSTRUMENTOS E INDICADOR DE LUCES
B260A02TG-GYT Tipo convencional
OTG040839

1
COMPONENTES DE SU HYUNDAI
71

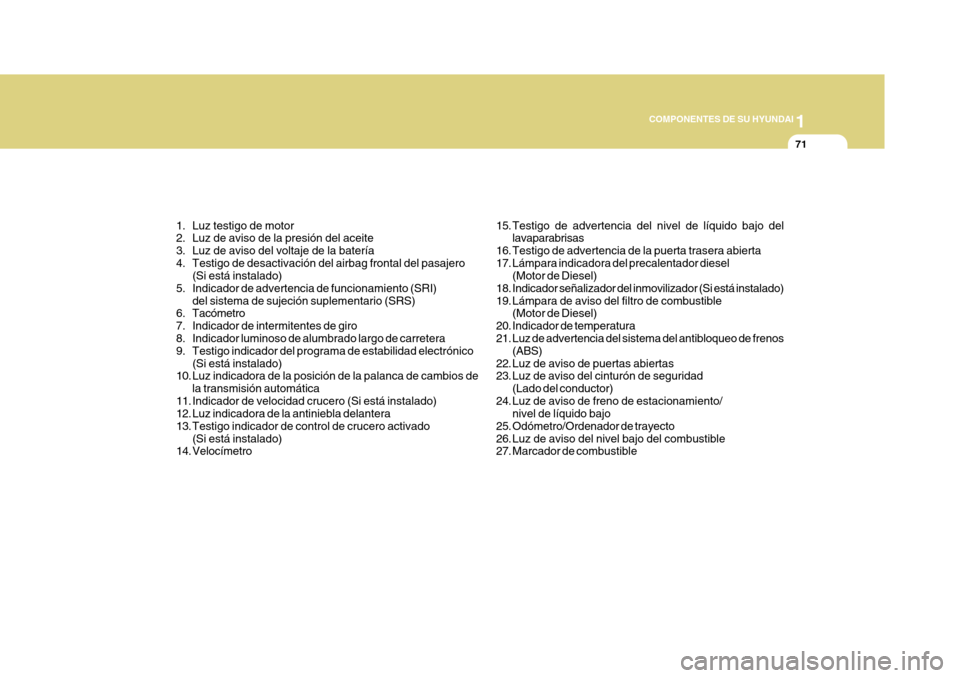

1. Luz testigo de motor
2. Luz de aviso de la presión del aceite
3. Luz de aviso del voltaje de la batería
4. Testigo de desactivación del airbag frontal del pasajero (Si está instalado)
5. Indicador de advertencia de funcionamiento (SRI)
del sistema de sujeción suplementario (SRS)
6. Tacómetro
7. Indicador de intermitentes de giro
8. Indicador luminoso de alumbrado largo de carretera
9. Testigo indicador del programa de estabilidad electrónico
(Si está instalado)
10. Luz indicadora de la posición de la palanca de cambios de
la transmisión automática
11. Indicador de velocidad crucero (Si está instalado)
12. Luz indicadora de la antiniebla delantera
13. Testigo indicador de control de crucero activado (Si está instalado)
14. Velocímetro 15. Testigo de advertencia del nivel de líquido bajo del
lavaparabrisas
16. Testigo de advertencia de la puerta trasera abierta
17. Lámpara indicadora del precalentador diesel (Motor de Diesel)
18. Indicador señalizador del inmovilizador (Si está instalado)
19. Lámpara de aviso del filtro de combustible (Motor de Diesel)
20. Indicador de temperatura
21. Luz de advertencia del sistema del antibloqueo de frenos (ABS)
22. Luz de aviso de puertas abiertas
23. Luz de aviso del cinturón de seguridad (Lado del conductor)
24. Luz de aviso de freno de estacionamiento/ nivel de líquido bajo
25. Odómetro/Ordenador de trayecto
26. Luz de aviso del nivel bajo del combustible
27. Marcador de combustible

1COMPONENTES DE SU HYUNDAI
72
B260B02TG-GYT Tipo supervisional
OTG040807L
