2011 Hyundai Azera Manual del propietario (in Spanish)

1
COMPONENTES DE SU HYUNDAI
73

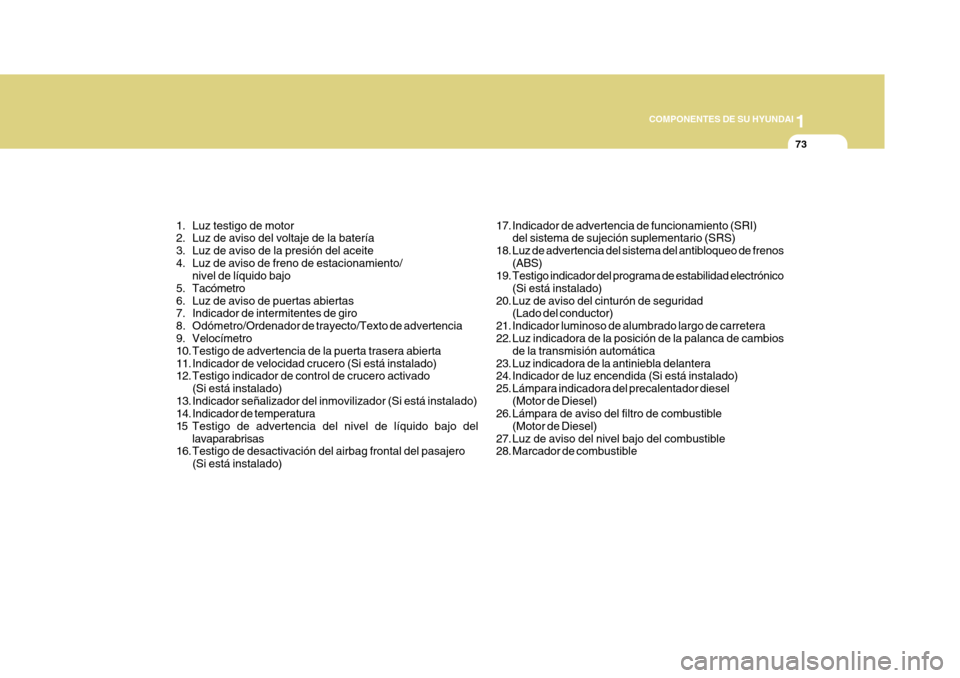

1. Luz testigo de motor
2. Luz de aviso del voltaje de la batería
3. Luz de aviso de la presión del aceite
4. Luz de aviso de freno de estacionamiento/ nivel de líquido bajo
5. Tacómetro
6. Luz de aviso de puertas abiertas
7. Indicador de intermitentes de giro
8. Odómetro/Ordenador de trayecto/Texto de advertencia
9. Velocímetro
10. Testigo de advertencia de la puerta trasera abierta
11. Indicador de velocidad crucero (Si está instalado)
12. Testigo indicador de control de crucero activado (Si está instalado)
13. Indicador señalizador del inmovilizador (Si está instalado)
14. Indicador de temperatura
15 Testigo de advertencia del nivel de líquido bajo del lavaparabrisas
16. Testigo de desactivación del airbag frontal del pasajero
(Si está instalado) 17. Indicador de advertencia de funcionamiento (SRI)
del sistema de sujeción suplementario (SRS)
18. Luz de advertencia del sistema del antibloqueo de frenos
(ABS)
19. Testigo indicador del programa de estabilidad electrónico
(Si está instalado)
20. Luz de aviso del cinturón de seguridad (Lado del conductor)
21. Indicador luminoso de alumbrado largo de carretera
22. Luz indicadora de la posición de la palanca de cambios de la transmisión automática
23. Luz indicadora de la antiniebla delantera
24. Indicador de luz encendida (Si está instalado)
25. Lámpara indicadora del precalentador diesel (Motor de Diesel)
26. Lámpara de aviso del filtro de combustible
(Motor de Diesel)
27. Luz de aviso del nivel bajo del combustible
28. Marcador de combustible

1COMPONENTES DE SU HYUNDAI
74LUZ DE INDICACIÓN Y ADVERTENCIA
B260D01A-AYT Luces intermitentes
La flecha verde intermitente del tablero de instrumento, muestra la direccióndel giro indicada por ésta. Si la luz indicadora de giro no se enciende o lo hace más rápido de lo normal opermanece encendida, esto indica un mal funcionamiento del sistema.
B260F01A-AYT Indicador iluminoso de luces largas
El indicador de alumbrado en posición larga se encenderá cuando las lucessean situadas en esta posición o en la de destello.
B260G01TG-AYT Indicador de alarma de presión de aceite
PRECAUCIÓN:
Si la luz de presión de aceite permanece encendida una vez queel motor está en marcha, pueden ocurrirle serios daños. La luz de presión de aceite se enciende cadavez que la presión de aceite es insuficiente. En condiciones normales, solo debe encendersecuando el motor se pone en marcha pero inmediatamente, ésta debe apagarse. De no ser así, depermanecer encendida y el motor funcionando, significa que hay un grave mal funcionamiento.Si esto pasara, detenga el vehículo tan rápido como pueda, parando el motor y verifique el nivel de aceite.Si esta bajo, rellénelo hasta el nivel adecuado y haga funcionar el mo- tor de nuevo, si la luz aúnpermanece encendida, detenga el motor inmediatamente. El vehículo
!
debe ser revisado por el distribuidor HYUNDAI antes de poder ser usado nuevamente.
B260G02TG
Si su vehículo está equipado con un cuadro de instrumentos de tipo supervisión, el texto de advertencia aparece también veces en lavisualización de la matriz de puntos. El texto de advertencia aparece durante aprox. 20 segundos. Si se pulsa elbotón RESET situado detrás del volante de la dirección, el texto de advertencia desaparece.
B260F01A-AYT
Indicador de luces encendidas(Si está instalado)
Este indicador se ilumina cuando las luces de los pilotos traseros o los faros están encencidas.

1
COMPONENTES DE SU HYUNDAI
75
!

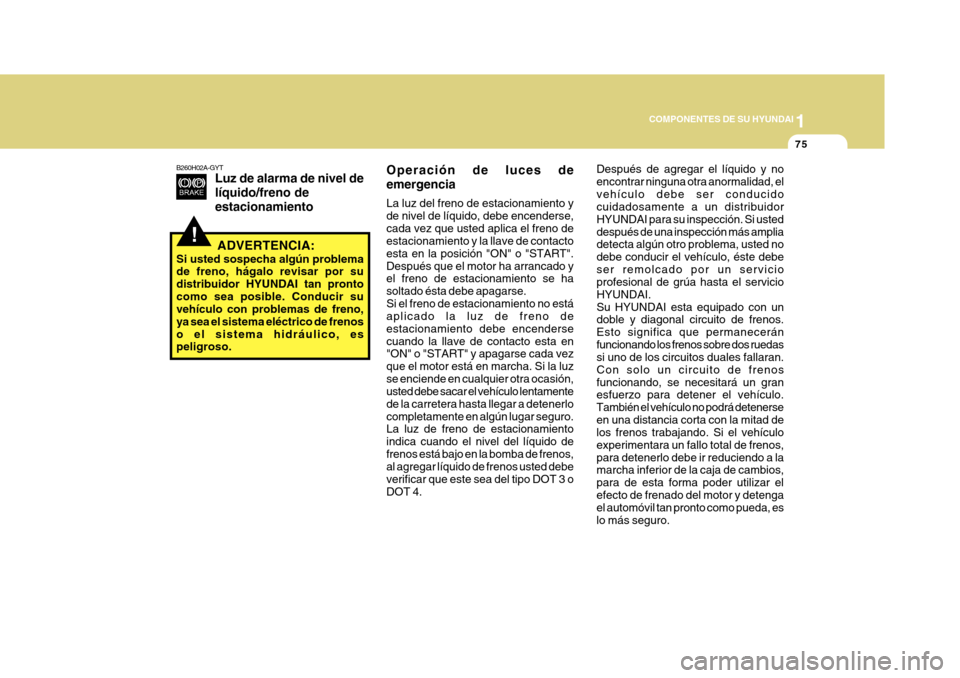

B260H02A-GYT
Luz de alarma de nivel de líquido/freno deestacionamiento
ADVERTENCIA:
Si usted sospecha algún problema de freno, hágalo revisar por su distribuidor HYUNDAI tan prontocomo sea posible. Conducir su vehículo con problemas de freno, ya sea el sistema eléctrico de frenoso el sistema hidráulico, es peligroso.Operación de luces de emergencia La luz del freno de estacionamiento y de nivel de líquido, debe encenderse,cada vez que usted aplica el freno de estacionamiento y la llave de contacto esta en la posición "ON" o "START".Después que el motor ha arrancado y el freno de estacionamiento se ha soltado ésta debe apagarse.Si el freno de estacionamiento no está aplicado la luz de freno de estacionamiento debe encendersecuando la llave de contacto esta en "ON" o "START" y apagarse cada vez que el motor está en marcha. Si la luzse enciende en cualquier otra ocasión, usted debe sacar el vehículo lentamente de la carretera hasta llegar a detenerlocompletamente en algún lugar seguro. La luz de freno de estacionamiento indica cuando el nivel del líquido defrenos está bajo en la bomba de frenos, al agregar líquido de frenos usted debe verificar que este sea del tipo DOT 3 oDOT 4. Después de agregar el líquido y noencontrar ninguna otra anormalidad, elvehículo debe ser conducido cuidadosamente a un distribuidor HYUNDAI para su inspección. Si usteddespués de una inspección más amplia detecta algún otro problema, usted no debe conducir el vehículo, éste debeser remolcado por un servicio profesional de grúa hasta el servicio HYUNDAI.Su HYUNDAI esta equipado con un doble y diagonal circuito de frenos. Esto significa que permaneceránfuncionando los frenos sobre dos ruedas si uno de los circuitos duales fallaran. Con solo un circuito de frenosfuncionando, se necesitará un gran esfuerzo para detener el vehículo. También el vehículo no podrá detenerseen una distancia corta con la mitad de los frenos trabajando. Si el vehículo experimentara un fallo total de frenos,para detenerlo debe ir reduciendo a la marcha inferior de la caja de cambios,
para de esta forma poder utilizar elefecto de frenado del motor y detenga el automóvil tan pronto como pueda, es lo más seguro.

1COMPONENTES DE SU HYUNDAI
76
B260J01TG-GYT Indicador luminoso de carga de la batería
La luz de aviso de carga de la batería deberá encenderse cuando se accionela llave de contacto, apagándose cuando el motor está funcionando. Si permanece encendida cuando el mo-tor está funcionando existirá una anormalidad en el equipo eléctrico de carga de la batería. Si la luz se enciendemientras se conduce el vehículo, párelo y compruebe el compartimento del motor. En primer lugar, asegúrese deque la correa está en su lugar. Si es así, compruebe su tensión. Si en ambos casos persiste laanormalidad, solic ite la intervención de
su Servicio Oficial Hyundai.
! PRECAUCIÓN:
Si la correa impulsora (correa del alternador) está suelta, rota o noexiste, y se conduce en estas condiciones puede originarse una grave avería, ya que el motor puedesobrecalentarse debido a que la correa acciona también la bomba de agua. B260L01TG-GYT
Luz de alarma de puertas abiertas
La luz de alarma de puertas abiertas le indica si una puerta no estacompletamente cerrada.
B260L02TG
Si su vehículo está equipado con un cuadro de instrumentos de tipo supervisión, el texto de advertenciaaparece también veces en la visualización de la matriz de puntos. El texto de advertencia aparece duranteaprox. 20 segundos. Si se pulsa el botón RESET situado detrás del volante de la dirección, el texto de advertenciadesaparece.

1
COMPONENTES DE SU HYUNDAI
77
Si su vehículo está equipado con un cuadro de instrumentos de tiposupervisión, el texto de advertencia aparece también veces en la visualización de la matriz de puntos. Eltexto de advertencia aparece durante aprox. 20 segundos. Si se pulsa el botón RESET situado detrás del volantede la dirección, el texto de advertencia desaparece.
B260K01TG-AYT
Testigo de advertencia de la puerta trasera abierta
Esta luz sólo se apaga cuando la tapa de maleta está completamentecerrada.
B260K02TG
Si su vehículo está equipado con un cuadro de instrumentos de tiposupervisión, el texto de advertencia aparece también veces en la visualización de la matriz de puntos. Eltexto de advertencia aparece durante aprox. 20 segundos. Si se pulsa el botón RESET situado detrás del volantede la dirección, el texto de advertencia desaparece. B260M01TG-AYT
Luz de alarma de bajo nivel de combustible
La luz de alarma de bajo nivel de combustible se enciende cuando elnivel de combustible se aproxima a vacío. Cuando esta se enciende se debe agregar lo más pronto posiblecombustible al depósito. Conducir con un bajo nivel de combustible o en la zona marcada con "E" puede causaruna fallo de encendido y dañar el convertidor catalítico (si corresponde).
B260M02TG

1COMPONENTES DE SU HYUNDAI
78
B260E01TG-GYTTestigo de advertencia del cinturón de seguridad(excepto países europeos)
El testigo de advertencia del cinturón de seguridad se enciende durante 6 segundos después de girar el interruptorde encendido de «OFF» a «ON». NOTA: El testigo de advertencia del cinturón de seguridad del pasajero delantero se encuentra en el centro de la consola delantera (Si está instalado). B265E01TG-GYT Testigo de advertencia y señal acústica del cinturón de seguridad(sólo pasíses europeos)
El tesgito de advertencia y la señal acústica del cinturón de seguridad seactivan según lo indicado en la tabla de abajo.
B260S02TG
Si su vehículo está equipado con un cuadro de instrumentos de tipo supervisión, el texto de advertencia aparece también veces en lavisualización de la matriz de puntos. El texto de advertencia aparece durante aprox. 20 segundos. Si se pulsa elbotón RESET situado detrás del volante de la dirección, el texto de advertencia desaparece.
B260S01TG-GYT
Testigo de advertencia del nivel de líquido bajodel lavaparabrisas
El testigo de advertencia de nivel de líquido bajo del lavaparabrisas se activa cuando el depósito de líquido dellavaparabrisas está a punto de vaciarse. Cuando se active añada líquido del lavaparabrisa lo antesposible.

1
COMPONENTES DE SU HYUNDAI
79

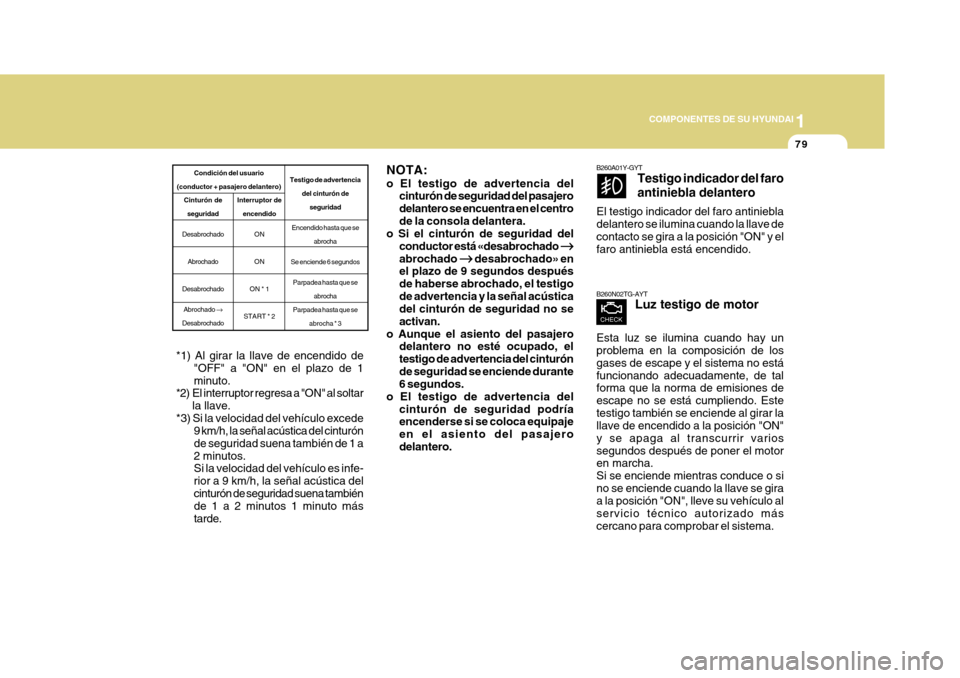

Condición del usuario
(conductor + pasajero delantero)
Testigo de advertencia del cinturón deseguridad
Encendido hasta que se abrocha
Se enciende 6 segundos Parpadea hasta que se abrocha
Parpadea hasta que se abrocha * 3
Cinturón deseguridad
Desabrochado
Abrochado
Desabrochado Abrochado
Desabrochado Interruptor de
encendido
ON ON
ON * 1
START * 2
NOTA: o El testigo de advertencia del cinturón de seguridad del pasajero delantero se encuentra en el centrode la consola delantera.
o Si el cinturón de seguridad del
conductor está «desabrochado


abrochado

desabrochado» en
el plazo de 9 segundos despuésde haberse abrochado, el testigode advertencia y la señal acústica del cinturón de seguridad no se activan.
o Aunque el asiento del pasajero delantero no esté ocupado, eltestigo de advertencia del cinturónde seguridad se enciende durante 6 segundos.
o El testigo de advertencia del cinturón de seguridad podríaencenderse si se coloca equipaje en el asiento del pasajerodelantero.
*1) Al girar la llave de encendido de
"OFF" a "ON" en el plazo de 1minuto.
*2) El interruptor regresa a "ON" al soltar
la llave.
*3) Si la velocidad del vehículo excede 9 km/h, la señal acústica del cinturónde seguridad suena también de 1 a2 minutos. Si la velocidad del vehículo es infe- rior a 9 km/h, la señal acústica delcinturón de seguridad suena también de 1 a 2 minutos 1 minuto más tarde. B260N02TG-AYT
Luz testigo de motor
Esta luz se ilumina cuando hay un problema en la composición de los gases de escape y el sistema no estáfuncionando adecuadamente, de tal forma que la norma de emisiones de escape no se está cumpliendo. Estetestigo también se enciende al girar la llave de encendido a la posición "ON" y se apaga al transcurrir variossegundos después de poner el motor en marcha. Si se enciende mientras conduce o sino se enciende cuando la llave se gira a la posición "ON", lleve su vehículo al servicio técnico autorizado máscercano para comprobar el sistema.B260A01Y-GYT Testigo indicador del faro antiniebla delantero
El testigo indicador del faro antiniebla delantero se ilumina cuando la llave decontacto se gira a la posición "ON" y el faro antiniebla está encendido.

1COMPONENTES DE SU HYUNDAI
80

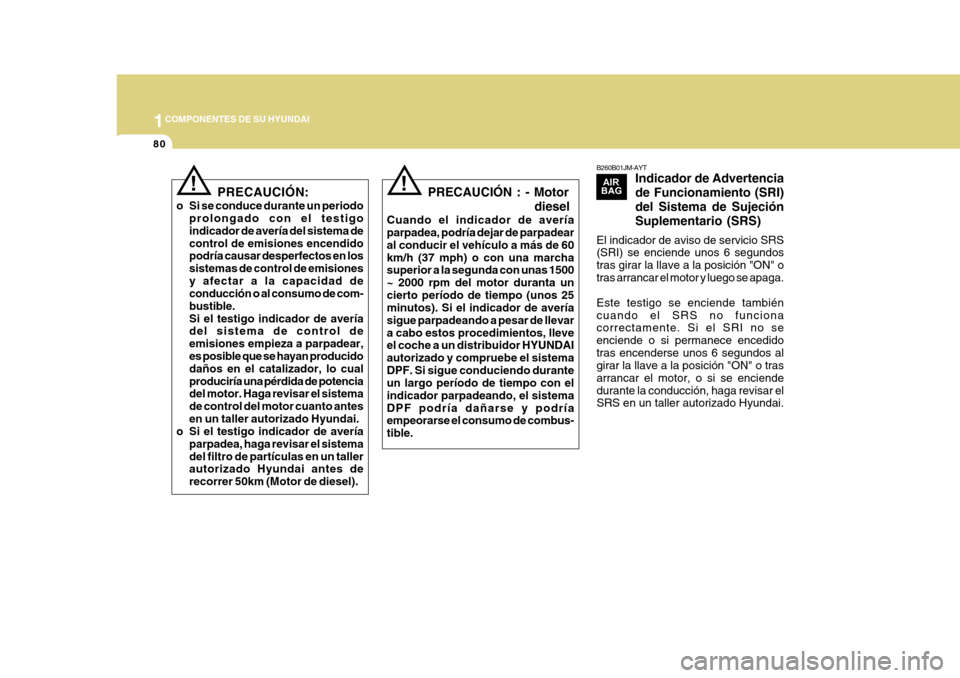

B260B01JM-AYTIndicador de Advertencia de Funcionamiento (SRI)del Sistema de SujeciónSuplementario (SRS)
El indicador de aviso de servicio SRS (SRI) se enciende unos 6 segundos tras girar la llave a la posición "ON" otras arrancar el motor y luego se apaga. Este testigo se enciende también cuando el SRS no funciona correctamente. Si el SRI no se enciende o si permanece encedidotras encenderse unos 6 segundos al girar la llave a la posición "ON" o tras arrancar el motor, o si se enciendedurante la conducción, haga revisar el SRS en un taller autorizado Hyundai.
! PRECAUCIÓN:
o Si se conduce durante un periodo prolongado con el testigo indicador de avería del sistema decontrol de emisiones encendido podría causar desperfectos en los sistemas de control de emisionesy afectar a la capacidad de conducción o al consumo de com- bustible.Si el testigo indicador de avería del sistema de control de emisiones empieza a parpadear, es posible que se hayan producido daños en el catalizador, lo cualproduciría una pérdida de potencia del motor. Haga revisar el sistema de control del motor cuanto antesen un taller autorizado Hyundai.
o Si el testigo indicador de avería
parpadea, haga revisar el sistemadel filtro de partículas en un taller autorizado Hyundai antes de recorrer 50km (Motor de diesel).! PRECAUCIÓN : - Motor
diesel
Cuando el indicador de avería parpadea, podría dejar de parpadear al conducir el vehículo a más de 60km/h (37 mph) o con una marcha superior a la segunda con unas 1500 ~ 2000 rpm del motor duranta uncierto período de tiempo (unos 25 minutos). Si el indicador de avería sigue parpadeando a pesar de llevara cabo estos procedimientos, lleve el coche a un distribuidor HYUNDAI autorizado y compruebe el sistemaDPF. Si sigue conduciendo durante un largo período de tiempo con el indicador parpadeando, el sistemaDPF podría dañarse y podría empeorarse el consumo de combus- tible.
