2010 TOYOTA PRIUS Manuel du propriétaire (in French)

575
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47670D)
Dimensions des pneus
■ Informations relatives aux dimensions type des pneus
Cette image illustre les symboles
types des dimensions des
pneus.
Usage du pneu
(P = Véhicule de tourisme,
T = Usage provisoire)
Largeur de section (millimè-
tres)
Rapport d’aspect
(rapport entre la hauteur et la
largeur de section du pneu)
Code de construction du pneu
(R = Pneu radial, D = Pneu
diagonal)
Diamètre de la roue (pouces)
Indice de charge (2 ou 3 chif-
fres)
Code de vitesse (une lettre)
ITO61P106

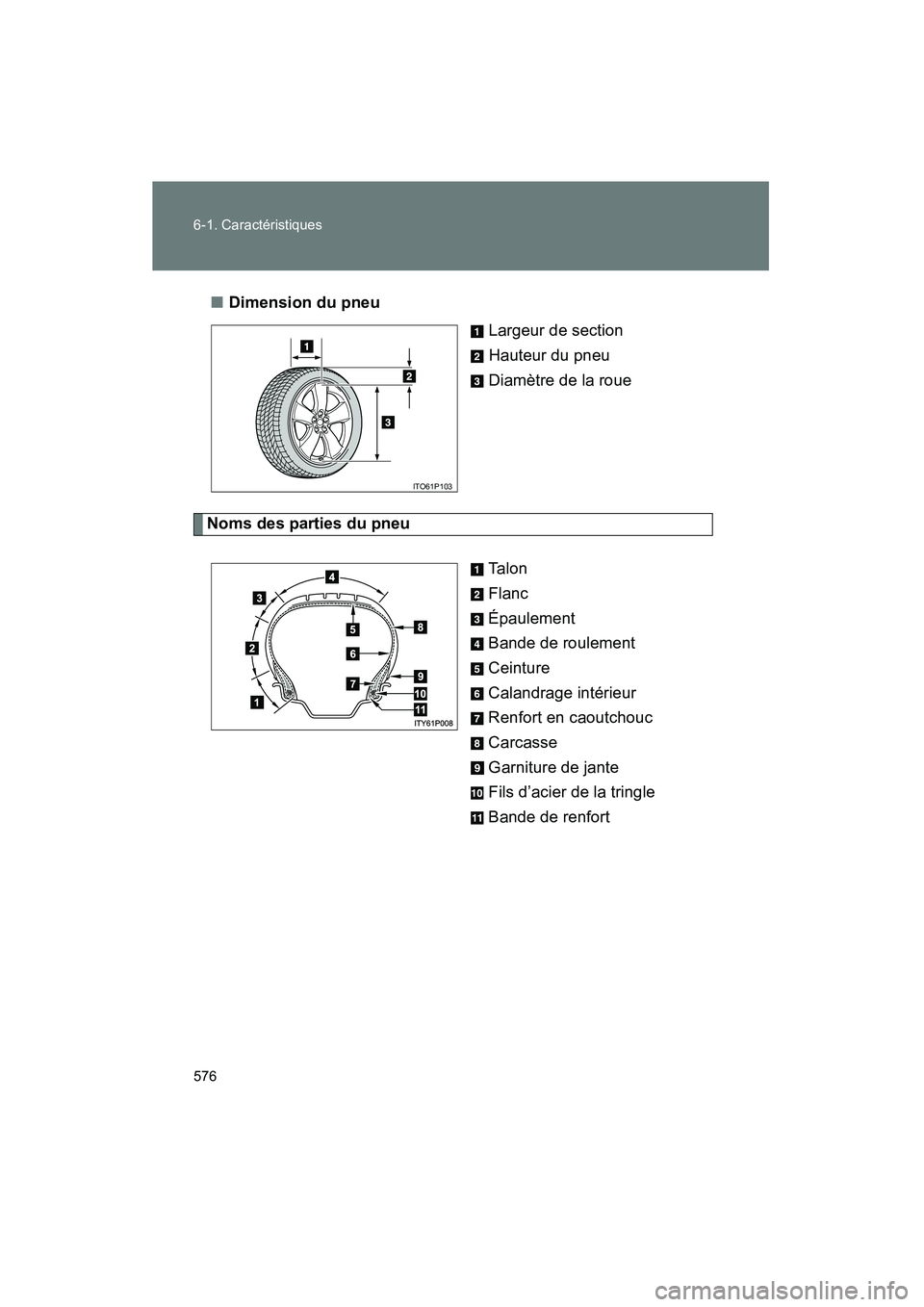

576 6-1. Caractéristiques
PRIUS_D (OM47670D)■
Dimension du pneu
Largeur de section
Hauteur du pneu
Diamètre de la roue
Noms des parties du pneu
Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Renfort en caoutchouc
Carcasse
Garniture de jante
Fils d’acier de la tringle
Bande de renfort
ITO61P103

577
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47670D)
Classification relative à la qualité des pneus
Les informations réunies dans ce chapitre sont en accord avec les
réglementations publiées par la National Highway Traffic Safety
Administration du Ministère des transports aux États-Unis.
On y retrouve une classification relative à la qualité des pneus pour
les acheteurs ou acheteurs éventuels de véhicules Toyota.
Votre concessionnaire Toyota répondra à toutes les questions que
vous pourriez vous poser à la lecture de ces informations.
■ Catégories de qualité DOT
Tous les pneus des voitures particulières doivent être conformes
aux prescriptions de sécurité fédérales (Federal Safety Require-
ments) ainsi qu’à ces catégories. Les catégories de qualité se trou-
vent, le cas échéant, sur le flanc du pneu, entre la bande de
roulement et la largeur maximale de la section.
Par exemple: Treadwear (usure de la bande de roulement) 200 Trac-
tion (traction) AA Temperature (température) A.
■Usure de la bande de roulement
L’indice d’usure de la bande de roulement est établi selon un clas-
sement comparatif relatif au taux d’usure du pneu quand il est
testé sous contrôle lors d’un programme de tests spécifique du
gouvernement.
Par exemple, un pneu d’indice 150 s’use une fois et demie (1 - 1/2)
plus vite qu’un pneu d’indice 100 lors du programme de tests du gou-
vernement.
Les performances relatives des pneus dépendent cependant des
conditions d’utilisation réelles et la vitesse d’usure peut varier de
manière significative par rapport à la norme, en fonction des habitu-
des de conduite, des méthodes de réparation, des conditions de
route et des climats différents.

578 6-1. Caractéristiques
PRIUS_D (OM47670D)■
Traction AA, A, B, C
Les catégories de traction sont, par ordre décroissant, AA, A, B et
C, et concernent la capacité du pneu à freiner sur un revêtement
humide, mesurée sous contrôle sur les surfaces en asphalte et en
béton du programme de tests spécifique du gouvernement.
Un pneu de catégorie C a probablement des performances de frei-
nage médiocre.
Avertissement: La catégorie de traction est attribuée au pneu sur la
base des résultats obtenus aux tests de freinage (en ligne droite) et
ne concerne pas les performances de traction lors d’un virage (tour-
nant).
■Température A, B, C
Les catégories de température sont A (la plus élevée), B et C, et
concernent la résistance du pneu à la production de chaleur et sa
capacité à dissiper la chaleur, lors de tests réalisés sous contrôle
et en laboratoire sur une roue d’essai spécifique.
Une haute température soutenue peut altérer le matériau du pneu et
écourter sa durée de vie; une température excessive peut mener à
une défaillance soudaine du pneu.
La catégorie C correspond à un niveau de performances que tous
les pneus de voitures particulières doivent atteindre, conformément à
la norme fédérale n°109 sur la sécurité des véhicules à moteur.
Les catégories B et A représentent des niveaux de performances
plus élevés que la norme minimale exigée par la loi, obtenus sur une
roue d’essai en laboratoire.
Avertissement: Les catégories de température sont établies pour un
pneu correctement gonflé et qui ne supporte pas une charge exces-
sive.
Une vitesse excessive, un gonflage insuffisant ou une charge exces-
sive peuvent, ensemble ou individuellement, occasionner une
hausse de température et rendre le pneu défectueux.

579
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47670D)
Glossaire de termes relatifs aux pneus
Terminologie relative
aux pneusSignification
Pression de gonflage
des pneus à froid Pression de gonflage des pneus lorsque le
véhicule n’a pas été utilisé pendant 3 heures
ou plus, ou qu’il n’a pas parcouru plus de
1 mile ou 1,5 km dans ces conditions
Pression de gonflage
maximale Pression maximale à laquelle un pneu peut
être gonflé. Elle est indiquée sur le flanc du
pneu
Pression de gonflage
recommandée Pression de gonflage à froid recommandée par
le fabricant.
Poids des accessoires Poids combiné (en plus des éléments standard
pouvant être remplacés) de la boîte de vites-
ses, de la direction assistée, du servofrein, des
glaces assistées, des sièges à réglage assisté,
de la radio et du chauffage, dans la mesure où
ces éléments font partie de l’équipement de
série (qu’ils soient installés ou non)
Poids en ordre de
marche Poids d’un véhicule à moteur avec équipement
standard et réservoirs de carburant, d’huile et
de liquide de refroidissement pleins. Ce poids
comprend aussi, le cas échéant, le climatiseur
et le poids d’un moteur optionnel dépassant le
poids du moteur de série
Poids du véhicule en
pleine charge La somme des éléments suivants:
(a) Poids en ordre de marche
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d) Poids des options prévues par le construc-
teur

580 6-1. Caractéristiques
PRIUS_D (OM47670D)
Terminologie relative aux pneusSignification
Poids normal des
occupants 150 lb. (68 kg) multiplié par le nombre d’occu-
pants mentionné dans la deuxième colonne du
tableau 1
* ci-après
Répartition des occu-
pants Répartition des occupants dans le véhicule
telle que stipulée dans la troisième colonne du
tableau 1
* ci-après
Poids des options pré-
vues par le construc-
teur Le poids combiné des options normales pré-
vues par le constructeur, dont le poids excède
de 5 lb. (2,3 kg) les éléments standard qu’elles
remplacent et qui n’ont pas été prises en
compte dans le poids en ordre de marche ou le
poids des accessoires. Elles comprennent les
freins renforcés, les “ride-levelers”, les rails de
toit, la batterie à grande capacité et l’habillage
spécial
Jante Support métallique d’un pneu ou d’un ensem-
ble pneu/chambre à air où vient se loger le
talon du pneu
Diamètre de la jante
(Diamètre de la roue) Diamètre nominal de la portée du talon
Dimensions de la
jante Diamètre et largeur de la jante
Type de jante Désignation utilisée par les constructeurs auto-
mobiles en fonction du style ou du code
Largeur de jante Distance nominale entre les rebords de la jante
Capacité de charge du
véhicule (capacité de
chargement totale) Charge nominale de la charge et des bagages,
plus 150 lb. (68 kg), multiplié par le nombre de
places assises du véhicule

581
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47670D)
Terminologie relative
aux pneusSignification
Charge maximale du
véhicule sur le pneu Charge sur un seul pneu, déterminée en répar-
tissant le poids du véhicule en pleine charge
sur chaque axe et en divisant par deux
Charge normale du
véhicule sur le pneu Charge sur un seul pneu, déterminée en répar-
tissant le poids en ordre de marche, le poids
des accessoires et le poids normal des occu-
pants sur chaque axe (en fonction du tableau
1
* ci-après) et en divisant par deux
Côté au vent Surface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneu constituée de tringles en acier
enveloppées ou renforcées de plis de fils
câblés, et dont la forme s’ajuste à la jante
Séparation du talon Une rupture du lien entre les composants du
talon
Pneu à carcasse dia-
gonale Un pneu gonflable dans lequel les plis de fils
câblés s’étendant aux talons sont couchés
selon des angles alternes nettement inférieurs
à 90 degrés par rapport à l’axe de la bande de
roulement
Carcasse La structure du pneu, à l’exception de la bande
de roulement et la gomme de flanc qui,
lorsqu’elle est gonflée, porte la charge
Arrachement Le décrochage de morceaux de la bande de
roulement ou du flanc

582 6-1. Caractéristiques
PRIUS_D (OM47670D)
Terminologie relative aux pneusSignification
Fil câblé Les brins qui forment les plis du pneu
Séparation de fil câblé La séparation des fils câblés des composés de
caoutchouc adjacents
Fissuration Toute séparation à l’intérieur de la bande de
roulement, du flanc ou du calandrage intérieur
du pneu s’étendant au matériau du fil câblé
CT Système comportant un pneu gonflable avec
un pneu à rebord inversé et une jante; dans
lequel la jante est conçue avec des rebords
pointant vers l’intérieur en coupe radiale et le
pneu est conçu pour s’ajuster à la surface inté-
rieure de la jante, de sorte à recouvrir ses
rebords à l’intérieur de l’espace vide du pneu
Pneu renforcé Un pneu conçu pour supporter des charges
plus importantes que les pneus standard et à
des pressions de gonflage supérieures
Rainure L’espace compris entre deux nervures de la
bande de roulement
Calandrage intérieur La ou les couches formant la surface intérieure
d’un pneu sans chambre à air et dans lequel
est incorporé le support de gonflage
Séparation de calan-
drage intérieur La séparation du calandrage intérieur du maté-
riau du fil câblé à l’intérieur de la carcasse
