2010 TOYOTA PRIUS Manuel du propriétaire (in French)

5
En cas de problème
527
5-2. Procédures en cas d’urgence
PRIUS_D (OM47670D)

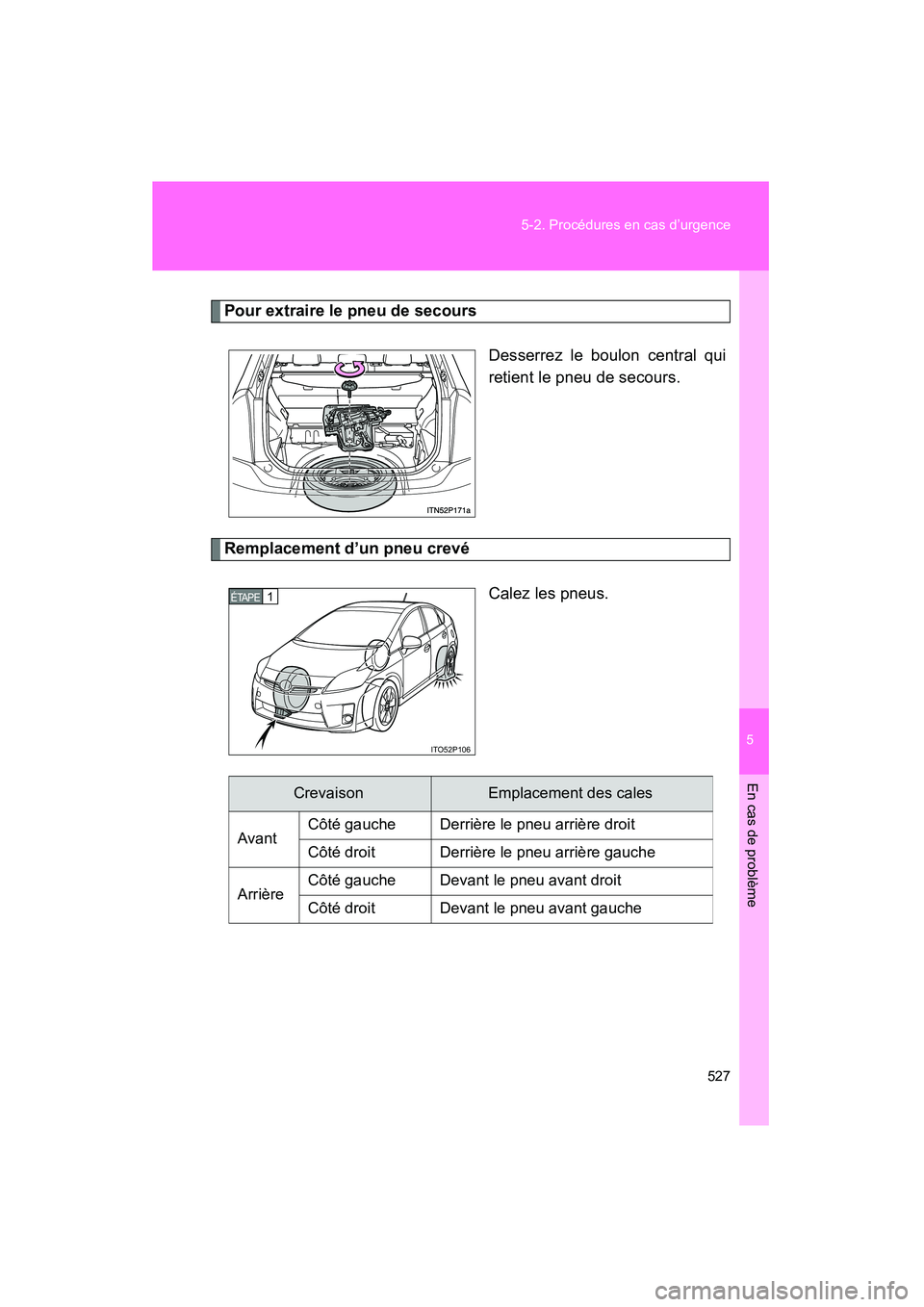

Pour extraire le pneu de secours
Desserrez le boulon central qui
retient le pneu de secours.
Remplacement d’un pneu crevé
Calez les pneus.
ITO52P106
1 ÉTAPE
CrevaisonEmplacement des cales
Avant Côté gauche Derrière le pneu arrière droit
Côté droit Derrière le pneu arrière gauche
Arrière Côté gauche Devant le pneu avant droit
Côté droit Devant le pneu avant gauche

528 5-2. Procédures en cas d’urgence
PRIUS_D (OM47670D)Véhicules dotés d’une roue de
15 pouces: enlevez l’enjoliveur
de roue à l’aide de la clé.
Pour protéger l’enjoliveur de
roue, placez un chiffon entre
celui-ci et la clé, tel qu’illustré.
Desserrez légèrement les
écrous de roue (un tour de clé).
Tournez à la main la partie “A” du
cric jusqu’à ce que l’encoche
atteigne le point de levage.
Soulevez le véhicule jusqu’à ce
que le pneu soit légèrement
décollé du sol.
ITO52P167
2 ÉTAPE
ITO52P108
3 ÉTAPE
ITO52P110
4 ÉTAPE
ITO52P112
5 ÉTAPE

5
En cas de problème
529
5-2. Procédures en cas d’urgence
PRIUS_D (OM47670D)

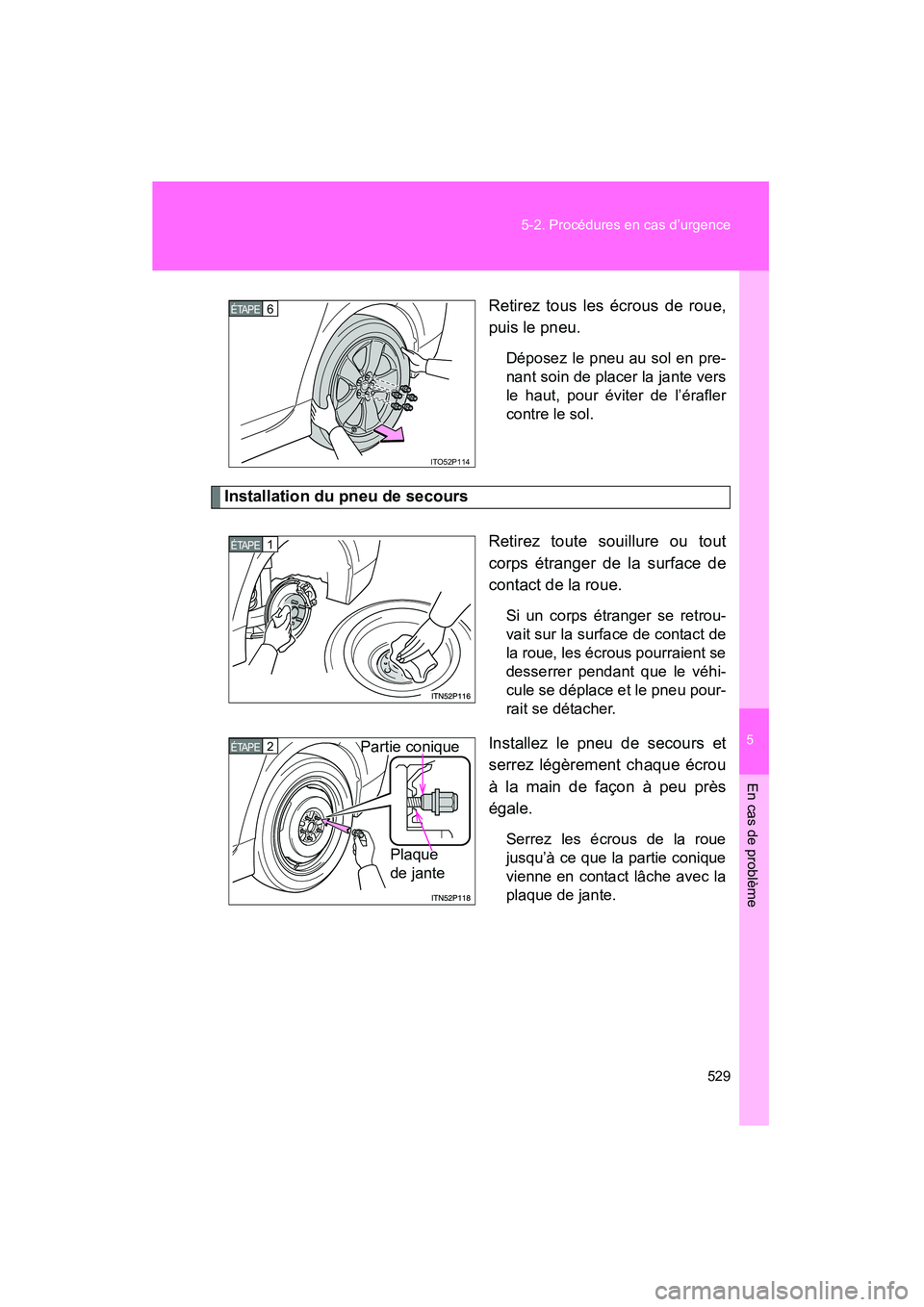

Retirez tous les écrous de roue,
puis le pneu.
Déposez le pneu au sol en pre-
nant soin de placer la jante vers
le haut, pour éviter de l’érafler
contre le sol.
Installation du pneu de secours
Retirez toute souillure ou tout
corps étranger de la surface de
contact de la roue.
Si un corps étranger se retrou-
vait sur la surface de contact de
la roue, les écrous pourraient se
desserrer pendant que le véhi-
cule se déplace et le pneu pour-
rait se détacher.
Installez le pneu de secours et
serrez légèrement chaque écrou
à la main de façon à peu près
égale.
Serrez les écrous de la roue
jusqu’à ce que la partie conique
vienne en contact lâche avec la
plaque de jante.
ITO52P114
6 ÉTAPE
1 ÉTAPE
2 ÉTAPE
Plaque
de jante
Partie conique

530 5-2. Procédures en cas d’urgence
PRIUS_D (OM47670D)Abaissez le véhicule.
Serrez fermement les écrous
deux à trois fois dans l’ordre indi-
qué sur l’illustration.
Couple de serrage:
76 ft•lbf (103 N•m 10,5 kgf•m)
Rangez correctement le pneu endommagé, le cric et tous les
outils.
ITO52P119
3 ÉTAPE
ITO52P120
4 ÉTAPE
5 ÉTAPE

5
En cas de problème
531
5-2. Procédures en cas d’urgence
PRIUS_D (OM47670D)

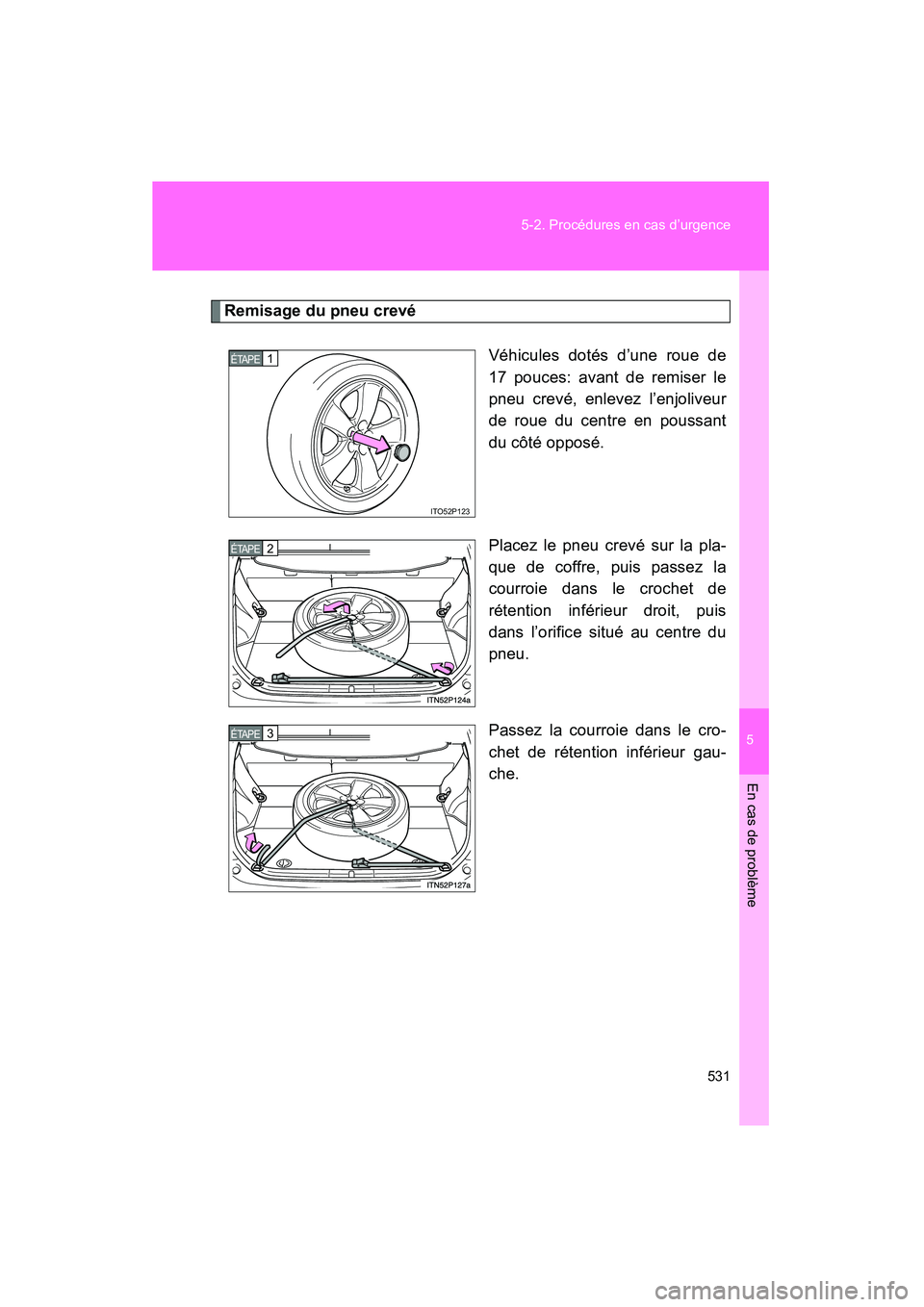

Remisage du pneu crevé
Véhicules dotés d’une roue de
17 pouces: avant de remiser le
pneu crevé, enlevez l’enjoliveur
de roue du centre en poussant
du côté opposé.
Placez le pneu crevé sur la pla-
que de coffre, puis passez la
courroie dans le crochet de
rétention inférieur droit, puis
dans l’orifice situé au centre du
pneu.
Passez la courroie dans le cro-
chet de rétention inférieur gau-
che.
ITO52P123
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

532 5-2. Procédures en cas d’urgence

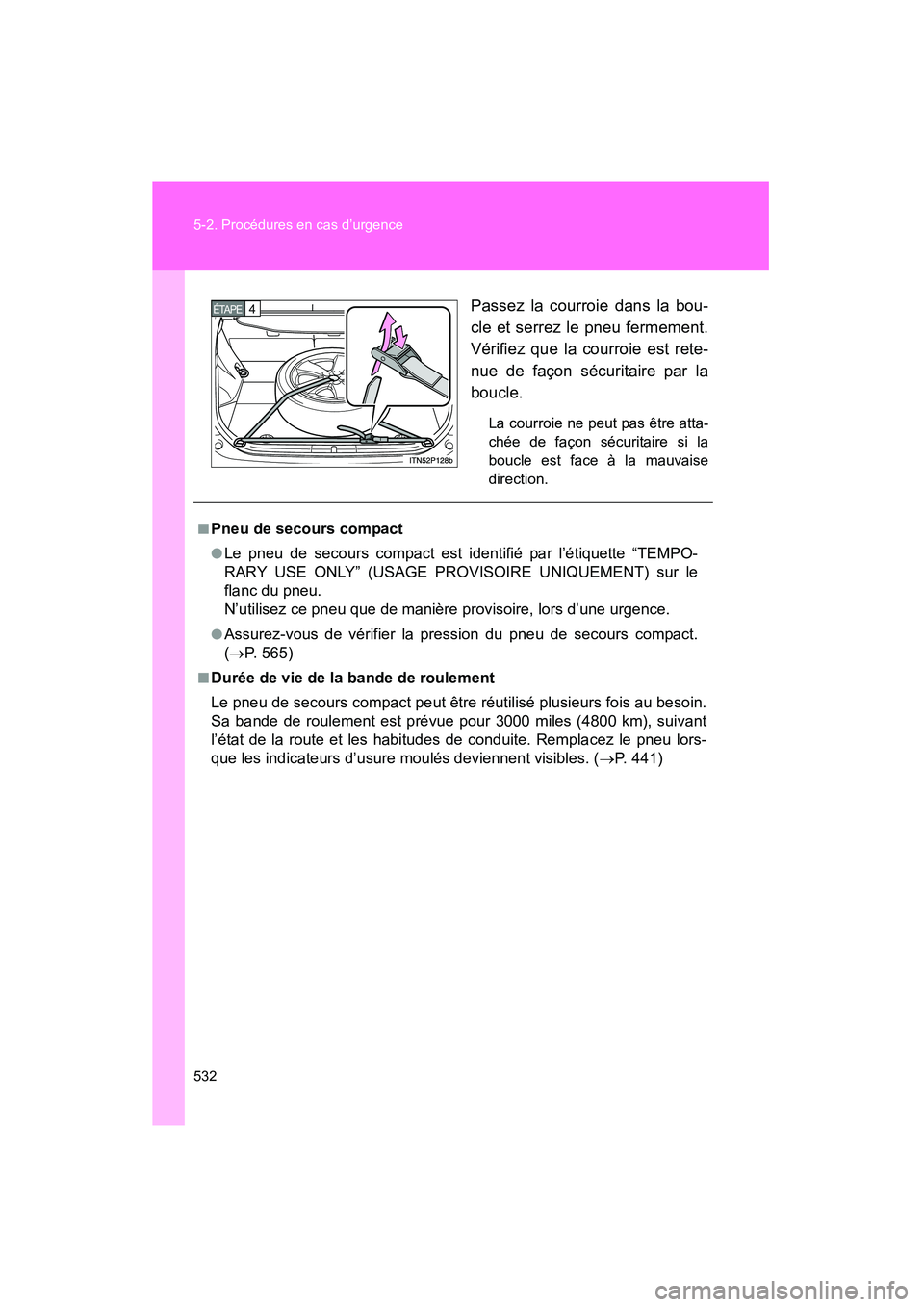

PRIUS_D (OM47670D)Passez la courroie dans la bou-
cle et serrez le pneu fermement.
Vérifiez que la courroie est rete-
nue de façon sécuritaire par la
boucle.
La courroie ne peut pas être atta-
chée de façon sécuritaire si la
boucle est face à la mauvaise
direction.
4 ÉTAPE
■Pneu de secours compact
●Le pneu de secours compact est identifié par l’étiquette “TEMPO-
RARY USE ONLY” (USAGE PROV
ISOIRE UNIQUEMENT) sur le
flanc du pneu.
N’utilisez ce pneu que de manière provisoire, lors d’une urgence.
●Assurez-vous de vérifier la pression du pneu de secours compact.
( → P. 565)
■Durée de vie de la bande de roulement
Le pneu de secours compact peut être réutilisé plusieurs fois au besoin.
Sa bande de roulement est prévue pour 3000 miles (4800 km), suivant
l’état de la route et les habitudes de conduite. Remplacez le pneu lors-
que les indicateurs d’usure moulés deviennent visibles. ( →P. 441)

5
En cas de problème
533
5-2. Procédures en cas d’urgence
PRIUS_D (OM47670D)

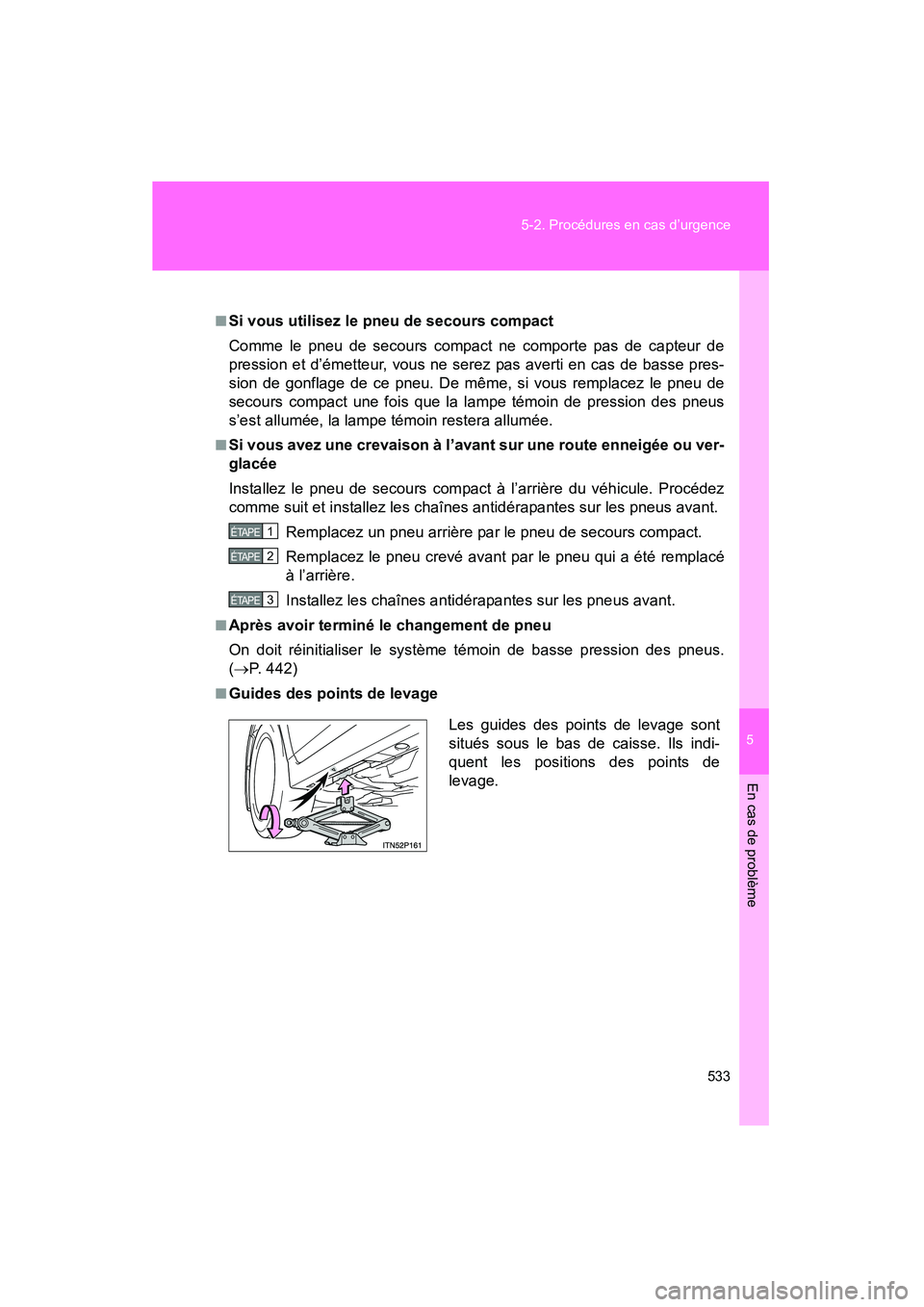

■Si vous utilisez le pneu de secours compact
Comme le pneu de secours compact ne comporte pas de capteur de
pression et d’émetteur, vous ne serez pas averti en cas de basse pres-
sion de gonflage de ce pneu. De même, si vous remplacez le pneu de
secours compact une fois que la lampe témoin de pression des pneus
s’est allumée, la lampe témoin restera allumée.
■Si vous avez une crevaison à l’avant sur une route enneigée ou ver-
glacée
Installez le pneu de secours compact à l’arrière du véhicule. Procédez
comme suit et installez les chaînes antidérapantes sur les pneus avant.
Remplacez un pneu arrière par le pneu de secours compact.
Remplacez le pneu crevé avant par le pneu qui a été remplacé
à l’arrière.
Installez les chaînes antidérapantes sur les pneus avant.
■Après avoir terminé le changement de pneu
On doit réinitialiser le système témoin de basse pression des pneus.
(→ P. 442)
■Guides des points de levage
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
Les guides des points de levage sont
situés sous le bas de caisse. Ils indi-
quent les positions des points de
levage.

534 5-2. Procédures en cas d’urgence
PRIUS_D (OM47670D)
AT T E N T I O N
■Utilisation du cric
Une mauvaise utilisation du cric peut occasionner des blessures graves,
voire mortelles, si le véhicule tombe soudainement du cric.
●N’utilisez le cric que pour remplacer des pneus ou installer/retirer des
chaînes.
●N’utilisez que le cric fourni avec ce véhicule pour remplacer un pneu
crevé.
Ne l’utilisez pas sur un autre véhicule, et n’utilisez pas de cric prove-
nant d’un autre véhicule pour remplacer des pneus sur ce véhicule.
●Assurez-vous toujours de bien positionner le cric sur le point de
levage.
●Ne levez pas le véhicule avec un passager à l’intérieur.
●Lorsque vous levez le véhicule, ne placez aucun objet sur ou sous le
cric.
●Ne soulevez le véhicule qu’à la hauteur nécessaire pour remplacer le
pneu.
●Si vous devez travailler sous le véhicule, utilisez un système de levage
spécial pour automobiles.
●Ne placez aucune partie du corps sous un véhicule supporté par un
cric.
●Ne mettez pas le système hybride en marche ou ne l’utilisez pas lors-
que le véhicule est soulevé par le cric.
Lorsque vous abaissez le véhicule, veillez à ce que les personnes se
trouvant autour du véhicule et vous-même ne soyez pas blessés.
