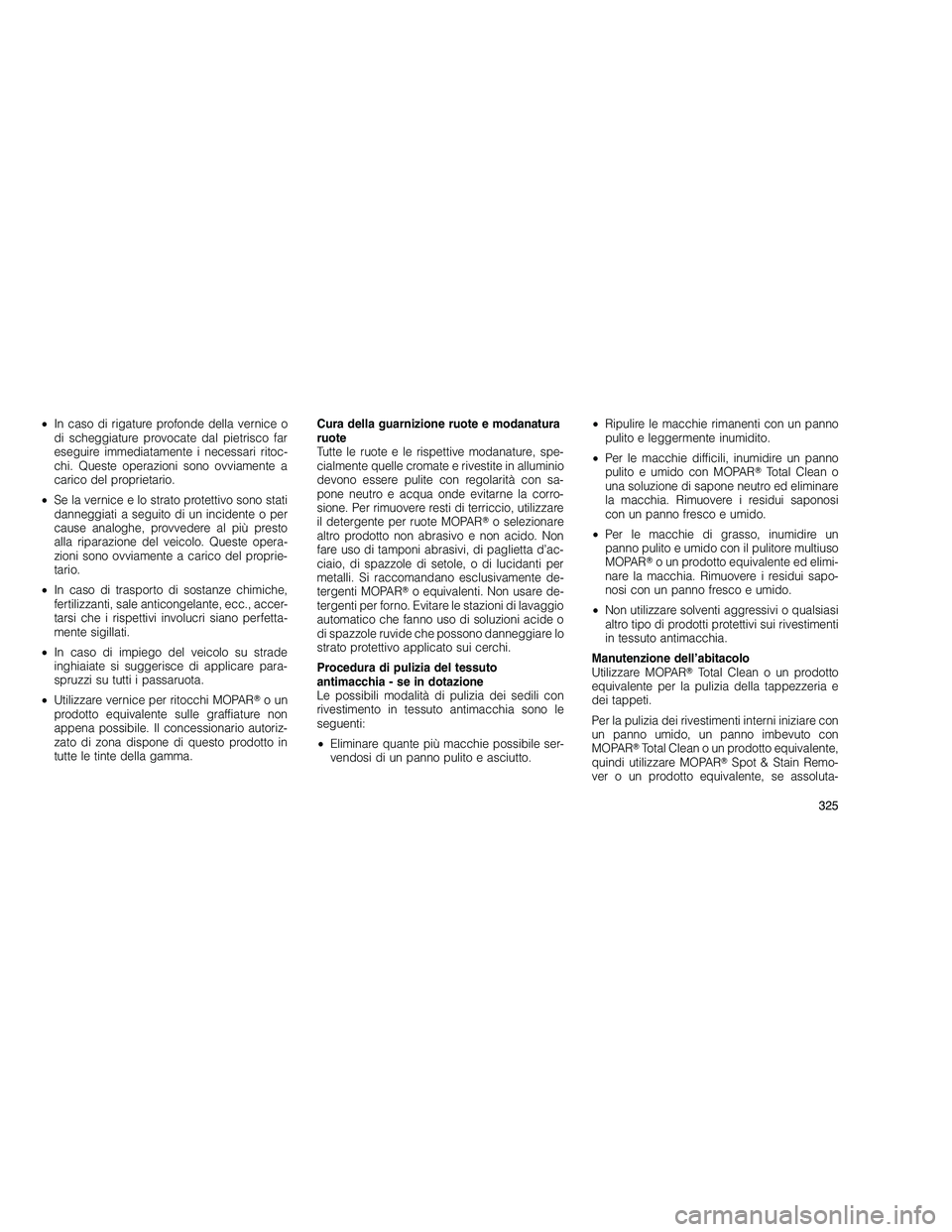

Page 329 of 392

JEEP GRAND CHEROKEE 2010 Libretto Uso Manutenzione (in Italian)
•In caso di rigature profonde della vernice o
di scheggiature provocate dal pietrisco far
eseguire immediatamente i necessari ritoc-
chi. Queste operazioni sono ovviamente a
carico del proprietario

•In caso di rigature profonde della vernice o
di scheggiature provocate dal pietrisco far
eseguire immediatamente i necessari ritoc-
chi. Queste operazioni sono ovviamente a
carico del proprietario.
• Se la vernice e lo strato protettivo sono stati
danneggiati a seguito di un incidente o per
cause analoghe, provvedere al più presto
alla riparazione del veicolo. Queste opera-
zioni sono ovviamente a carico del proprie-
tario.
• In caso di trasporto di sostanze chimiche,
fertilizzanti, sale anticongelante, ecc., accer-
tarsi che i rispettivi involucri siano perfetta-
mente sigillati.
• In caso di impiego del veicolo su strade
inghiaiate si suggerisce di applicare para-
spruzzi su tutti i passaruota.
• Utilizzare vernice per ritocchi MOPAR oun
prodotto equivalente sulle graffiature non
appena possibile. Il concessionario autoriz-
zato di zona dispone di questo prodotto in
tutte le tinte della gamma. Cura della guarnizione ruote e modanatura
ruote
Tutte le ruote e le rispettive modanature, spe-
cialmente quelle cromate e rivestite in alluminio
devono essere pulite con regolarità con sa-
pone neutro e acqua onde evitarne la corro-
sione. Per rimuovere resti di terriccio, utilizzare
il detergente per ruote MOPAR
o selezionare
altro prodotto non abrasivo e non acido. Non
fare uso di tamponi abrasivi, di paglietta d’ac-
ciaio, di spazzole di setole, o di lucidanti per
metalli. Si raccomandano esclusivamente de-
tergenti MOPAR o equivalenti. Non usare de-
tergenti per forno. Evitare le stazioni di lavaggio
automatico che fanno uso di soluzioni acide o
di spazzole ruvide che possono danneggiare lo
strato protettivo applicato sui cerchi.
Procedura di pulizia del tessuto
antimacchia - se in dotazione
Le possibili modalità di pulizia dei sedili con
rivestimento in tessuto antimacchia sono le
seguenti:
• Eliminare quante più macchie possibile ser-
vendosi di un panno pulito e asciutto. •
Ripulire le macchie rimanenti con un panno
pulito e leggermente inumidito.
• Per le macchie difficili, inumidire un panno
pulito e umido con MOPAR Total Clean o
una soluzione di sapone neutro ed eliminare
la macchia. Rimuovere i residui saponosi
con un panno fresco e umido.
• Per le macchie di grasso, inumidire un
panno pulito e umido con il pulitore multiuso
MOPAR o un prodotto equivalente ed elimi-
nare la macchia. Rimuovere i residui sapo-
nosi con un panno fresco e umido.
• Non utilizzare solventi aggressivi o qualsiasi
altro tipo di prodotti protettivi sui rivestimenti
in tessuto antimacchia.
Manutenzione dell’abitacolo
Utilizzare MOPAR Total Clean o un prodotto
equivalente per la pulizia della tappezzeria e
dei tappeti.
Per la pulizia dei rivestimenti interni iniziare con
un panno umido, un panno imbevuto con
MOPAR Total Clean o un prodotto equivalente,
quindi utilizzare MOPAR Spot & Stain Remo-
ver o un prodotto equivalente, se assoluta-
325

Page 330 of 392

JEEP GRAND CHEROKEE 2010 Libretto Uso Manutenzione (in Italian)
mente necessario. Evitare di utilizzare prodotti
per la pulizia aggressivi o Armor All. Per la
pulizia della tappezzeria in vinile utilizzare
MOPAR Total Clean o un prodotto equivalente.
Manutenzio

mente necessario. Evitare di utilizzare prodotti
per la pulizia aggressivi o Armor All. Per la
pulizia della tappezzeria in vinile utilizzare
MOPAR Total Clean o un prodotto equivalente.
Manutenzione e pulitura dei sedili con
rivestimento in pelle
MOPAR Total Clean o un prodotto equivalente
è specificamente consigliato per il rivestimento
in pelle.
I rivestimenti in pelle possono essere conser-
vati meglio se sono puliti sistematicamente con
un panno morbido e umido. Eliminare pronta-
mente con un panno umido le piccole particelle
di sporcizia che potrebbero danneggiarli eser-
citando un’azione abrasiva. Per rimuovere lo
sporco ostinato usare un panno morbido e il
detergente specifico MOPAR Total Clean o un
prodotto equivalente. Evitare di impregnare i
rivestimenti in pelle con liquidi di qualunque
genere. Non utilizzare lucidanti, oli, agenti di
pulizia, solventi, detergenti o prodotti a base di
ammoniaca. Per mantenere l’aspetto originale,
non occorre applicare ammorbidente specifico
per pelle.AVVERTENZA!
Per la pulizia non usare solventi volatili. Molti
di essi sono potenzialmente infiammabili e
inoltre, se usati in ambiente chiusi, possono
creare problemi alle vie respiratorie.
Pulizia dei proiettori
I trasparenti dei proiettori del veicolo sono di
plastica, più luminosi e più resistenti di quelli di
vetro.
La plastica si graffia però più facilmente del
vetro e la pulitura dei trasparenti richiede
quindi un procedimento diverso.
Per ridurre al minimo la possibilità di provocare
rigature sui trasparenti dei proiettori, riducen-
done così la luminosità, evitare l’uso di panni
asciutti. Lavare con una soluzione di acqua e
sapone neutro e sciacquare poi accurata-
mente.
Non ricorrere a prodotti abrasivi, solventi, pa-
gliette di acciaio o altro materiale simile. Cristalli
Occorre eseguire una pulizia regolare di tutti i
cristalli con il detergente per cristalli MOPAR
o
un altro prodotto di uso domestico per la pulizia
dei cristalli. Non fare uso di prodotti abrasivi. Se
il veicolo è dotato di lunotto termico, la pulitura
della sua superficie interna richiede un’atten-
zione particolare. Non usare raschietti o altri
attrezzi taglienti che potrebbero danneggiare le
resistenze elettriche.
Per la pulizia degli specchi retrovisori spruz-
zare il detergente su un panno. Non spruzzare
direttamente sullo specchio.
Pulizia dei trasparenti in plastica del
quadro strumenti
I trasparenti che ricoprono gli strumenti di
bordo sono di plastica. Durante la pulizia agire
con cautela per evitare di graffiare la plastica.
1. Pulire con un panno morbido inumidito. Può
essere usata una soluzione di acqua e sapone
neutro, ma non fare uso di detergenti abrasivi o
ad alto contenuto di alcool. Se si usa sapone,
completare l’operazione con un panno pulito e
leggermente inumidito.
2. Asciugare con un panno morbido.
326

Page 331 of 392

JEEP GRAND CHEROKEE 2010 Libretto Uso Manutenzione (in Italian)
Manutenzione delle cinture di sicurezza
Non candeggiare, tingere o lavare le cinture
con solventi chimici o prodotti abrasivi. Questo
per evitare di indebolire il tessuto. Anche il sole
può indeboli

Page 332 of 392

JEEP GRAND CHEROKEE 2010 Libretto Uso Manutenzione (in Italian)
Ca-
vità Fusi-
bile a
cartuc- cia Minifu-
sibile Descrizione
J09 30 A rosa Freno di emer-
genza
J10 30 A rosa Contatto relè la-
vaproiettori
J11 30 A rosa Modulo di co-
mando trasmis-
sione
J12 30

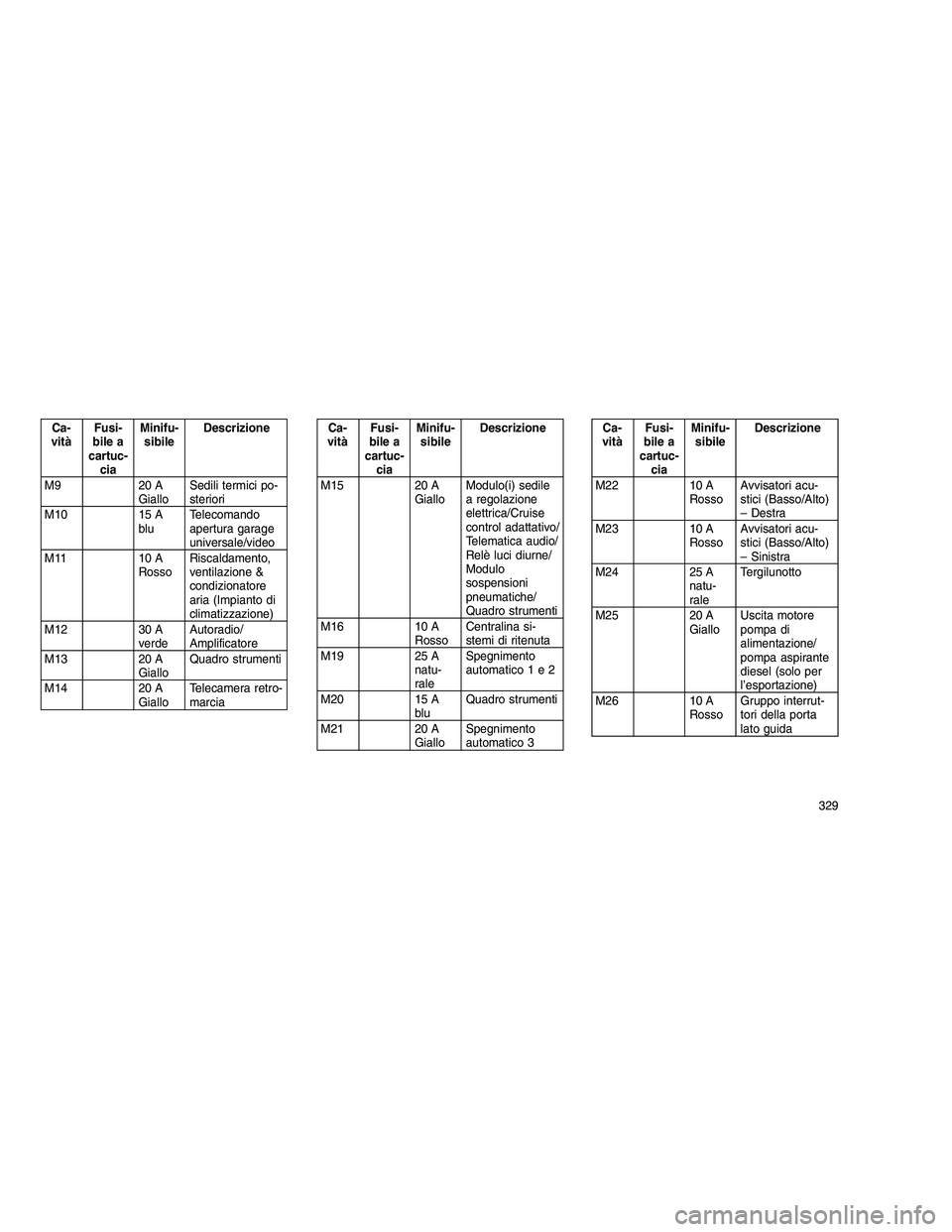

Page 333 of 392

JEEP GRAND CHEROKEE 2010 Libretto Uso Manutenzione (in Italian)
Ca-
vità Fusi-
bile a
cartuc- cia Minifu-
sibile Descrizione
M9 20 A GialloSedili termici po-
steriori
M10 15 A bluTelecomando
apertura garage
universale/video
M11 10 A RossoRiscaldamento,
ventilazi

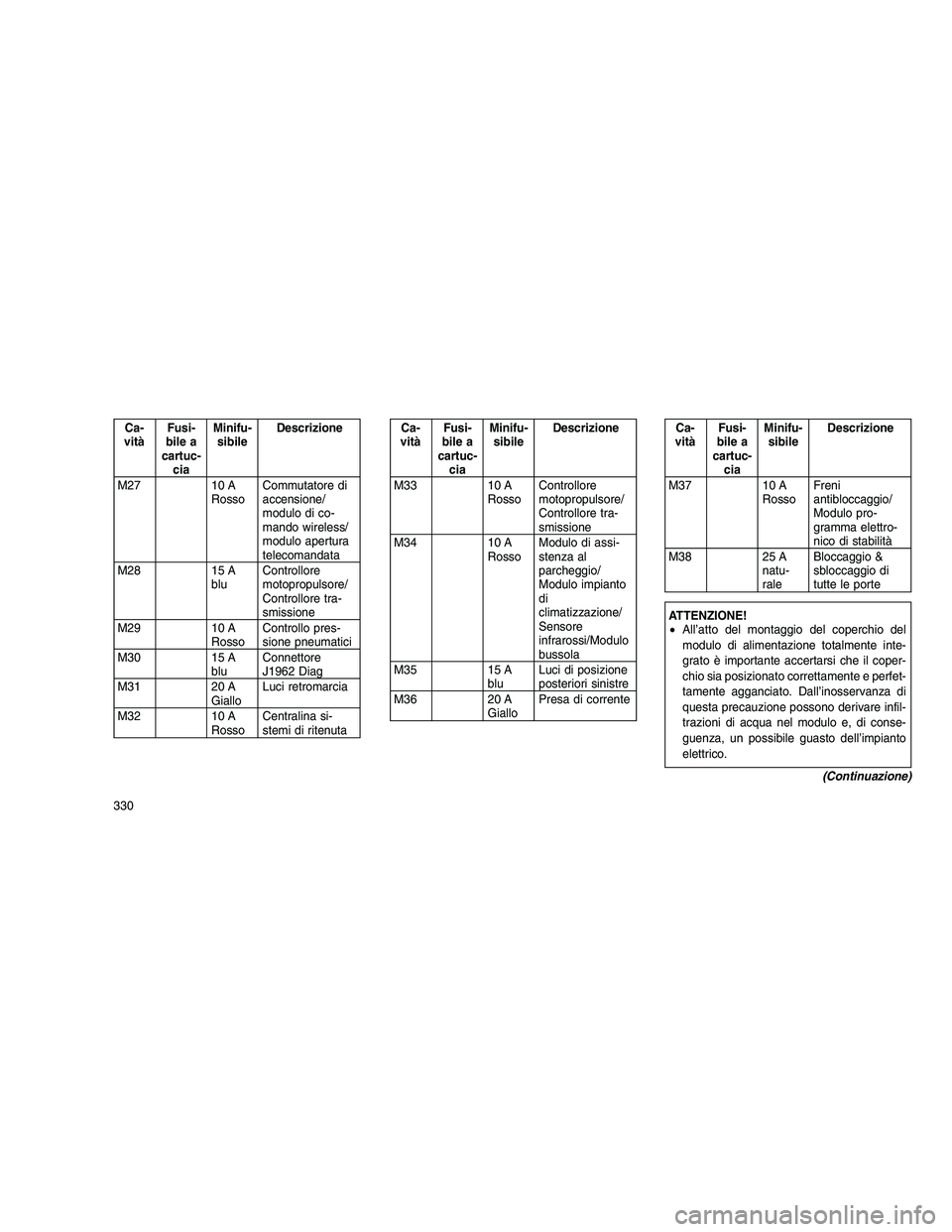

Page 334 of 392

JEEP GRAND CHEROKEE 2010 Libretto Uso Manutenzione (in Italian)
Ca-
vità Fusi-
bile a
cartuc- cia Minifu-
sibile Descrizione
M27 10 A RossoCommutatore di
accensione/
modulo di co-
mando wireless/
modulo apertura
telecomandata
M28 15 A bluControllore
motopropulso

Page 335 of 392

JEEP GRAND CHEROKEE 2010 Libretto Uso Manutenzione (in Italian)
ATTENZIONE!(Continuazione)
• Durante la sostituzione di un fusibile inter-
venuto, accertarsi di utilizzare esclusiva-
mente un altro fusibile di amperaggio cor-
retto, onde evitare pericolosi sovr

ATTENZIONE!(Continuazione)
• Durante la sostituzione di un fusibile inter-
venuto, accertarsi di utilizzare esclusiva-
mente un altro fusibile di amperaggio cor-
retto, onde evitare pericolosi sovraccarichi
dell’impianto elettrico. Il continuo intervento
di un fusibile di amperaggio corretto, indica
la presenza di un’anomalia nel circuito che
deve essere tempestivamente eliminata.
INATTIVITÀ PROLUNGATA DEL
VEICOLO
Se si prevede di non utilizzare il veicolo per un
periodo superiore a 21 giorni, è possibile adot-
tare alcune precauzioni a protezione della bat-
teria e precisamente Occorre eseguire le se-
guenti operazioni.
• Rimuovere il fusibile n.27 nel modulo di
alimentazione totalmente integrato (TIPM)
contrassegnato come assorbimento a com-
mutatore di accensione disinserito (IOD n.1).
• Oppure scollegare il cavo negativo della
batteria. •
Ogniqualvolta si lascia il veicolo inattivo per
due o più settimane, far funzionare con mo-
tore al minimo per almeno 5 minuti l’impianto
di condizionamento aria, regolato su aria
esterna con ventilatore al massimo. Questa
operazione garantirà una lubrificazione ade-
guata per ridurre al minimo l’eventualità di
danni al compressore quando l’impianto
sarà rimesso in funzione.
LAMPADE DI RICAMBIO
Illuminazione interna Tipo di lampada
Luce vano portaoggetti ...........194
Luce appiglio ........... L002825W5W
Luci di lettura su console
a padiglione ............... VT4976
Luce vano di carico posteriore .....214–2
Luce specchio di cortesia .......V26377
Luci di cortesia sotto plancia
portastrumenti ................906
Quadro strumenti (illuminazione
generale) ...................103
Spia TPM/luci di emergenza .........74Illuminazione esterna Tipo di lampada
Indicatori di direzione posteriori
....7440NA
(WY21W)
Luci di posizione posteriori ausiliarie
del portellone ...............W3W
Luce di posizione/indicatore di
direzione anteriore .............T20
Fendinebbia .............. PSX24W
Luce di ingombro anteriore ........W5W
Proiettori anabbaglianti – A scarica ad
alta intensità (HID) .............D1S
(sostituto presso un
concessionario autorizzato)
Luce diurna (DRL) ............ 3157K
Proiettori anabbaglianti ...........H11
Proiettori abbaglianti ............ 9005
Luci retromarcia del portellone . . 921 (W16W)
Luci targa posteriori ............W5W
Luci di posizione/di arresto posteriori . . 3157
(P27/7W)
Retronebbia ........... 7440 (W21W)
331

Page 336 of 392

JEEP GRAND CHEROKEE 2010 Libretto Uso Manutenzione (in Italian)

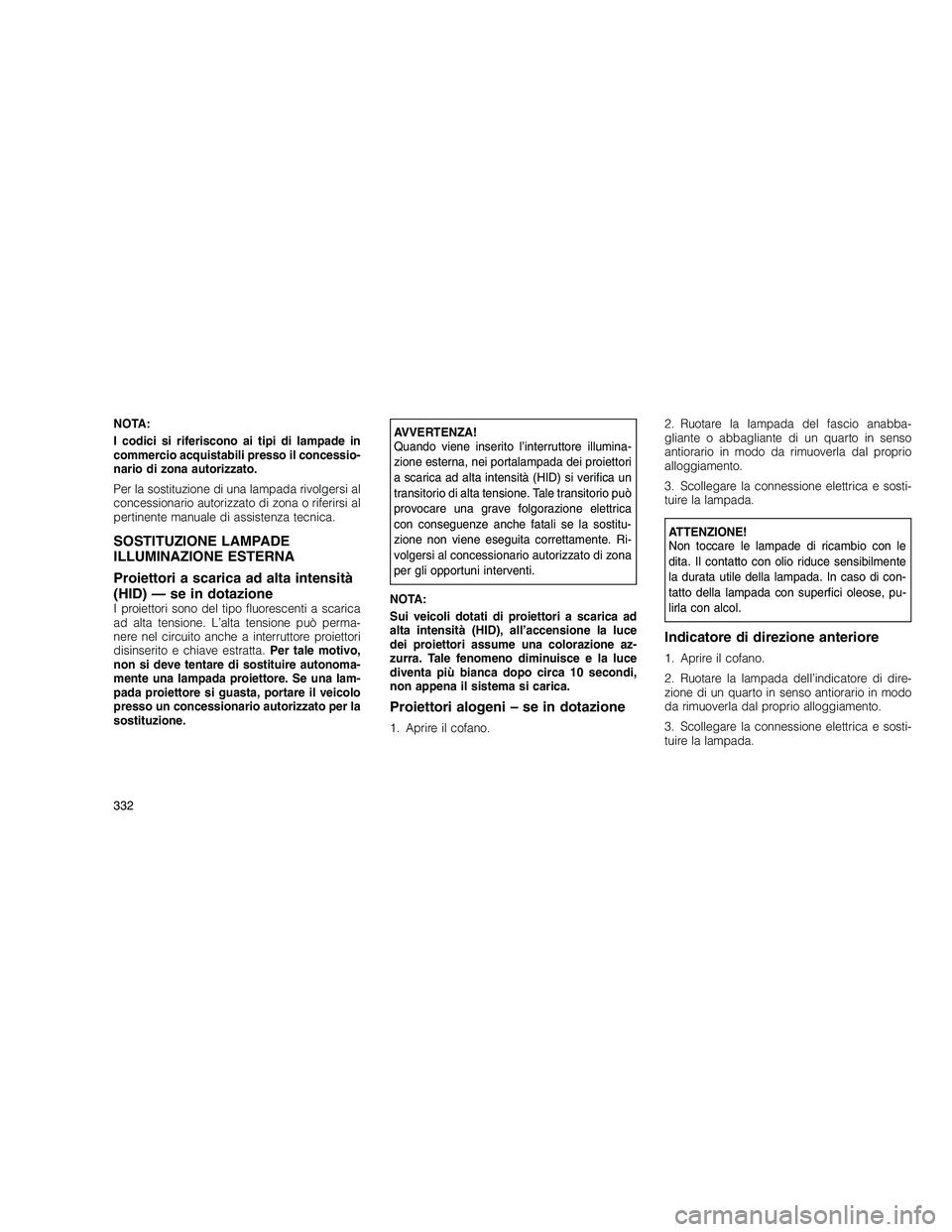

NOTA:
I codici si riferiscono ai tipi di lampade in
commercio acquistabili presso il concessio-
nario di zona autorizzato.
Per la sostituzione di una lampada rivolgersi al
concessionario autorizzato

NOTA:
I codici si riferiscono ai tipi di lampade in
commercio acquistabili presso il concessio-
nario di zona autorizzato.
Per la sostituzione di una lampada rivolgersi al
concessionario autorizzato di zona o riferirsi al
pertinente manuale di assistenza tecnica.
SOSTITUZIONE LAMPADE
ILLUMINAZIONE ESTERNA
Proiettori a scarica ad alta intensità
(HID) — se in dotazione
I proiettori sono del tipo fluorescenti a scarica
ad alta tensione. L’alta tensione può perma-
nere nel circuito anche a interruttore proiettori
disinserito e chiave estratta.Per tale motivo,
non si deve tentare di sostituire autonoma-
mente una lampada proiettore. Se una lam-
pada proiettore si guasta, portare il veicolo
presso un concessionario autorizzato per la
sostituzione.
AVVERTENZA!
Quando viene inserito l’interruttore illumina-
zione esterna, nei portalampada dei proiettori
a scarica ad alta intensità (HID) si verifica un
transitorio di alta tensione. Tale transitorio può
provocare una grave folgorazione elettrica
con conseguenze anche fatali se la sostitu-
zione non viene eseguita correttamente. Ri-
volgersi al concessionario autorizzato di zona
per gli opportuni interventi.
NOTA:
Sui veicoli dotati di proiettori a scarica ad
alta intensità (HID), all’accensione la luce
dei proiettori assume una colorazione az-
zurra. Tale fenomeno diminuisce e la luce
diventa più bianca dopo circa 10 secondi,
non appena il sistema si carica.
Proiettori alogeni – se in dotazione
1. Aprire il cofano. 2. Ruotare la lampada del fascio anabba-
gliante o abbagliante di un quarto in senso
antiorario in modo da rimuoverla dal proprio
alloggiamento.
3. Scollegare la connessione elettrica e sosti-
tuire la lampada.
ATTENZIONE!
Non toccare le lampade di ricambio con le
dita. Il contatto con olio riduce sensibilmente
la durata utile della lampada. In caso di con-
tatto della lampada con superfici oleose, pu-
lirla con alcol.
Indicatore di direzione anteriore
1. Aprire il cofano.
2. Ruotare la lampada dell’indicatore di dire-
zione di un quarto in senso antiorario in modo
da rimuoverla dal proprio alloggiamento.
3. Scollegare la connessione elettrica e sosti-
tuire la lampada.
332

Load next 8 pages

Page: < prev 1-10 ... 297-304 305-312 313-320 321-328 329-336 337-344 345-352 353-360 361-368 ... 392 next >

spare tire OBD port bulb catalytic converter key fob adblue reset
