Legenda delle abbreviazioni utilizzate nella ta-
bella:
(1) Per i CRS che non supportano l’identifica-
zione classe dimensionale ISO/XX (A - G), per
la categoria di peso applicabile, il produttore
del veicolo è tenuto a indicare il sistema di
ritenuta seggiolini ISOFIX specifico per il vei-
colo prescritto per ciascuna posizione.
1UF = adatto per sistemi di ritenuta bambini in
senso di marcia ISOFIX di categoriauniver-
sale approvato per l’uso in questa categoria di
peso.
IL = per sistemi di ritenuta bambini ISOFIX
speciali (CRS) elencati in allegato. Questi CRS
ISOFIX CRS appartengono alle categorie vei-
colo specifico , limitata o semiuniversale .
X = posizione ISOFIX non adatta al sistema di
ritenuta bambini ISOFIX per questa categoria
di peso e/o di dimensioni.
I bambini fino a 12 anni di età devono essere
sistemati sul sedile posteriore con mezzi di
ritenuta idonei ove disponibili. Le statistiche sugli incidenti indicano che i sedili posteriori
offrono maggiore garanzia di incolumità per i
bambini.
Esistono vari tipi di sistemi di ritenuta per
bambini, con dimensioni che vanno da quelle
adatte ai neonati fino a quelle per bambini
cresciuti quasi abbastanza da poter usare le
cinture di sicurezza per adulti. Consultare sem-
pre il libretto di istruzioni apposito per assicu-
rarsi che il sedile per bambini sia del tipo
prescritto. È importante usare il sistema più
adatto al bambino.
AVVERTENZA!
In caso di incidente un bambino non vincolato
al sedile, anche un neonato, può venire pro-
iettato in avanti all’interno del veicolo. La
spinta potrebbe essere tale da far sfuggire il
bambino dalle braccia di una persona anche
se robusta. Il rischio è che sia il bambino che
gli altri passeggeri potrebbero procurarsi gravi
lesioni. I bambini trasportati sul veicolo de-
vono essere protetti in modo adeguato alla
loro corporatura.Sistemi di ritenuta per neonati e bambini
•
Gli esperti in materia di sicurezza raccoman-
dano che i bambini siano sistemati in posi-
zione contromarcia fino a che non abbiano
almeno un anno e abbiano raggiunto un
peso di almeno 9 kg (20 lb.). È possibile
utilizzare in posizione contromarcia due tipi
di sistemi di ritenuta per bambini: culle da
viaggio e seggiolini per bambini convertibili.
• La culla da viaggio può essere usata esclu-
sivamente in posizione contromarcia. Rac-
comandato per bambini di peso fino a circa
9 kg (20 lb.). I seggiolini convertibili ammet-
tono spesso un peso maggiore rispetto alle
culle se posizionati contromarcia e possono
essere quindi posizionati contromarcia per il
trasporto di bambini di peso superior ea9kg
(20 lb.) ma di età inferiore a un anno. En-
trambi i tipi sono vincolati al sedile tramite
cintura a tre punti o mediante il sistema di
ancoraggio ISOFIX (vedere ISOFIX — Si-
stema di ancoraggio seggiolino per bam-
bini ).
53

Quando si utilizzano determinati sistemi di rite-
nuta per bambini con supporti rigidi ISOFIX e
basi per i piedi che si estendono sul pavimento
del veicolo, prima della loro installazione rimuo-
vere il tappeto dal pavimento del veicolo per
garantire un montaggio sicuro. Per ulteriori
informazioni vedere il capitolo sul sistema di
ritenuta per bambini nel libretto di uso e manu-
tenzione del veicolo.
AVVERTENZA!
•I seggiolini a posizionamento contromarcia
non devono mai essere montati sul sedile
anteriore con airbag, a meno che esso non
sia disattivato. Il gonfiaggio dell’airbag po-
trebbe infatti provocare gravi lesioni o ad-
dirittura essere fatale per un bambino che
si trovi in quella posizione.
(Continuazione)
AVVERTENZA!(Continuazione)
• Un’installazione non corretta può rendere
inefficace il sistema di ritenuta. In caso di
incidente, infatti, il seggiolino potrebbe al-
lentarsi. Il bambino potrebbe subire lesioni
anche mortali. Per l’installazione di un si-
stema di ritenuta per neonato o per bam-
bino attenersi scrupolosamente alle istru-
zioni del costruttore.
• Un sistema di ritenuta per neonati del tipo a
posizionamento contromarcia dovrebbe
essere usato solo su un sedile posteriore.
Se sistemato sul sedile anteriore, potrebbe
essere colpito violentemente in caso di
gonfiaggio dell’airbag lato passeggero, con
conseguenze gravi o addirittura letali per il
bambino.
Ecco alcuni suggerimenti per la scelta e l’uso di
un sistema di ritenuta bambini:
• Prima dell’acquisto accertarsi che sia pre-
sente l’etichetta attestante la sua conformità
alle norme di sicurezza vigenti. Chrysler
Group LLC raccomanda anche di verificare praticamente che il sistema di ritenuta per
bambini prescelto si adatti ai sedili del vei-
colo in cui sarà usato prima dell’acquisto.
• Il sistema di ritenuta deve essere adatto al
peso e alla statura del bambino. Controllare
sull’etichetta che le dimensioni siano quelle
idonee.
• Attenersi scrupolosamente alle istruzioni for-
nite con il sistema di ritenuta. Un’installa-
zione incorretta può renderlo inefficace.
• Fatta eccezione per il sedile centrale della
seconda fila, tutte le cinture di sicurezza
sono dotate di linguette di aggancio. Il sedile
centrale della seconda fila ha un arrotolatore
a bloccaggio automatico. Entrambi i tipi di
cinture di sicurezza sono progettati per strin-
gere la parte addominale intorno al sistema
di ritenuta per bambini in modo che non sia
necessario utilizzare un fermo di bloccaggio.
Se la cintura di sicurezza è provvista di
linguetta di aggancio con bloccaggio, sarà
sufficiente tirare verso l’alto la cintura a tre
punti per stringere adeguatamente la cintura
(la linguetta mantiene tesa la cintura, tutta-
via, poiché con il tempo questa tende ad
54

allentarsi, controllarne saltuariamente la ten-
sione e ripristinarla secondo necessità). Per
quanto concerne la cintura di sicurezza del
sedile centrale della seconda fila con l’arro-
tolatore a bloccaggio automatico, estrarre la
cintura dall’arrotolatore quanto basta per
farla passare attraverso il seggiolino per
bambini e poter inserire la linguetta nella
relativa fibbia. Quindi, estrarre completa-
mente la cintura dall’arrotolatore. Far riavvol-
gere la cintura nell’arrotolatore, agendo sul
nastro in eccesso per tendere la parte ad-
dominale della cintura attorno al seggiolino.
Per le ulteriori informazioni vedereModalità
di bloccaggio automatico .
• Sul sedile posteriore si possono riscontrare
alcune difficoltà per il fissaggio della cintura
a tre punti sul sistema di ritenuta bambini a
causa dell’eccessiva vicinanza della fibbia o
della linguetta al punto di passaggio della
cintura nel dispositivo di ritenuta. Scollegare
la linguetta dalla fibbia e attorcigliare ripetu-
tamente la cintura lato fibbia per accorciarla.
Inserire la linguetta nella fibbia con il pul-
sante di sgancio rivolto verso l’esterno. •
Se non è ancora possibile tendere adegua-
tamente la cintura, oppure se le varie solle-
citazioni sul sistema di ritenuta provocano
l’allentamento della cintura, scollegare la lin-
guetta dalla fibbia, voltare la fibbia e reinse-
rire la linguetta di aggancio. Se anche in
questo modo non è possibile fissare il seg-
giolino in modo soddisfacente, provare in
un’altra posizione.
• Assicurare il bambino nel sistema di ritenuta
seguendo esattamente le istruzioni del co-
struttore.
• Quando il sistema di ritenuta non viene uti-
lizzato, fissarlo con la cintura di sicurezza o
toglierlo dal veicolo. Non lasciarlo svincolato
sul veicolo. In tal modo si evita che in caso di
brusca frenata o di incidente esso possa
provocare lesioni agli occupanti.
Bambini di età superiore e sistemi di
ritenuta per bambini
I bambini di peso superior ea9kg(20lb.) e di
età superiore a un anno possono essere siste-
mati nel senso di marcia del veicolo. I seggiolini
per bambini posizionati nel senso di marcia e
quelli convertibili usati per il trasporto di bam- bini nel senso di marcia sono adatti per bam-
bini di peso compreso tr
a9e18kg(20-40 lb.)
e di età superiore a un anno. Questi sedili per
bambini sono vincolati al sedile anche tramite
la cintura a tre punti o mediante il sistema di
ancoraggio ISOFIX (vedere ISOFIX — Sistema
di ancoraggio seggiolino per bambini ).
I seggiolini con cuscino di rialzo bloccati con le
cinture di sicurezza sono adatti per bambini di
peso superiore a 18 kg (40 lb.) ma che sono
ancora troppo piccoli per indossare corretta-
mente le cinture di sicurezza del veicolo. Se il
bambino non è in grado di sedere sul cuscino
del sedile con le ginocchia piegate e la schiena
contro lo schienale, utilizzare un seggiolino
rialzato di adattamento alla cintura di sicu-
rezza. Questo tipo di seggiolino deve essere
vincolato al sedile con la cintura a tre punti.
Bambini troppo alti per l’uso dei seggiolini
I bambini che sono sufficientemente alti da
poter indossare le cinture a bandoliera ma non
tanto da piegare le gambe quando sono seduti
appoggiati contro lo schienale, devono usare la
cintura a tre punti di un posto posteriore.
55

•Assicurarsi che il bambino sia seduto in
posizione perfettamente eretta.
• Il nastro addominale deve essere sistemato
quanto più in basso e quanto più aderente
possibile.
• Controllare periodicamente la sistemazione
della cintura. Infatti, eventuali movimenti
scomposti del bambino possono modifi-
carne il posizionamento.
• Se la cintura a bandoliera viene a contatto
con il viso o con il collo del bambino, spo-
stare quest’ultimo verso il centro del veicolo.
Non consentire mai ai bambini di far passare
la cintura sotto le braccia o dietro la schiena.
ISOFIX — Sistema di ancoraggio
seggiolino per bambini
Il sedile posteriore del veicolo è dotato di
sistema di ancoraggio per sistema di ritenuta
bambini denominato ISOFIX. Il sistema ISOFIX
permette di installare i sistemi di ritenuta bam-
bini senza adoperare le cinture di sicurezza del
veicolo, vincolando invece il sistema di ritenuta
alla struttura del veicolo tramite ancoraggi in-
feriori e cinture di sicurezza superiori. Già adesso sono disponibili sistemi di ritenuta
bambini compatibili con il sistema ISOFIX. Per
un certo periodo sono stati utilizzati sistemi di
ritenuta per bambini dotati di cinghie di sicu-
rezza e ganci per il fissaggio agli elementi di
ancoraggio superiori. Si consiglia vivamente di
sfruttare in ogni veicolo tutti gli attacchi dispo-
nibili forniti con il sistema di ritenuta bambini.
NOTA:
Utilizzando il sistema ISOFIX per montare il
sistema di ritenuta bambini, accertare che
tutte le cinture di sicurezza non utilizzate per
il sistema di ritenuta siano nelle relative sedi
e fuori dalla portata dei bambini. Si racco-
manda di non lasciar giocare i bambini con
le cinture di sicurezza e di non lasciarli soli
all’interno del veicolo.
Tutte e due le posizioni sedile esterno poste-
riore sono dotate di ancoraggi, i seggiolini con
attacchi inferiori fissi devono essere montati
solo in posizione esterna. Indipendentemente
dal tipo specifico di attacco inferiore, non mon-
tare mai i seggiolini per bambini compatibili
con il sistema ISOFIX in modo tale che due
seggiolini utilizzino un punto di ancoraggio
inferiore comune.
In caso di montaggio di sistemi di ritenuta per
bambini compatibili con il sistema ISOFIX in
posizioni posteriori adiacenti, per la posizione
esterna è possibile utilizzare gli ancoraggi ISO-
FIX oppure la cintura di sicurezza del veicolo;
per la posizione centrale, tuttavia, è d’obbligo
utilizzare la cintura di sicurezza. Se il sistema di
ritenuta per bambini non è compatibile con il
sistema ISOFIX, il montaggio è possibile solo
utilizzando le cinture di sicurezza del veicolo.
Per le istruzioni di montaggio, vedere
Installa-
zione del sistema di ritenuta per bambini com-
patibile con il sistema ISOFIX .
Installazione del sistema di ritenuta per
bambini compatibile con il sistema ISOFIX
Durante l’installazione del sistema di ritenuta
per bambini, si raccomanda di seguire attenta-
mente le istruzioni del costruttore. Non tutti i
sistemi di ritenuta bambini vengono installati
come sopra descritto. Attenersi pertanto scru-
polosamente alle istruzioni di montaggio fornite
con il sistema di ritenuta.
56

Gli ancoraggi inferiori del sedile posteriore
sono costituiti da barre rotonde, ubicate sul lato
posteriore del cuscino sedile nel punto di in-
contro con lo schienale, facilmente individuabili
al momento del montaggio del sistema di rite-
nuta. Sono facilmente rilevabili al tatto facendo
scorrere il dito in corrispondenza del punto di
incontro tra le superfici dello schienale e del
cuscino sedile.Dietro ad ogni posto posteriore sono presenti
anche gli ancoraggi della cintura di sicurezza
superiore, sistemati sul dorso dei sedili esterni.
Per accedere agli ancoraggi della cintura di
sicurezza superiore dietro al sedile posteriore,
tirare il pianale rivestito in moquette allontanan-
dolo dallo schienale del sedile: in questo modo
gli ancoraggi superiori della cintura di sicu-
rezza saranno visibili.
AVVERTENZA!
Non utilizzare l’ancoraggio carico che si trova
sul pianale di carico. Un utilizzo errato della
cintura di sicurezza può compromettere il
funzionamento del sistema di ritenuta per
neonati o bambini. Il bambino potrebbe subire
lesioni anche mortali.
Ancoraggi ISOFIXTirare verso il basso il pianale rivestito in
moquette per accedere alla cintura di sicurezza superiore
Ancoraggio della cintura di sicurezzasuperiore (situato sullo schienale)
57

Molti sistemi di ritenuta bambini sono dotati di
cinghie laterali separate, ciascuna delle quali è
dotata di gancio o elemento di collegamento
per l’attacco all’ancoraggio inferiore e di un
dispositivo per la regolazione della tensione
della cinghia. Anche i sistemi di ritenuta per
bambini a posizionamento nel senso di marcia
e alcuni seggiolini per neonati a posiziona-
mento contromarcia sono dotati di cintura di
sicurezza, di gancio per l’attacco all’ancorag-
gio per la cintura di sicurezza e di un disposi-
tivo per la regolazione della tensione della
cintura.
Allentare dapprima i dispositivi di regolazione
del seggiolino per bambini sulle cinghie infe-
riori e sulle cinture di sicurezza in modo da
poter fissare facilmente i ganci o gli elementi di
collegamento agli ancoraggi del veicolo.
Quindi fissare i ganci inferiori o gli elementi di
collegamento sulla sommità delle barre di an-
coraggio, spingendo a lato la foderina del
sedile. Quindi, individuare l’ancoraggio situato
direttamente dietro il sedile su cui si intende
montare il sistema di ritenuta bambini e fissare
la cintura di sicurezza in modo da ottenere il
percorso più diretto tra ancoraggio e sistema diritenuta.
Sul dorso dello schienale, dietro al
pannello del sedile si trovano due ancoraggi
di sicurezza superiori. Non sono visibili fin-
ché non si piega il pannello verso il basso.
Non utilizzare i ganci di ancoraggio del ca-
rico che si trovano sul pianale dietro al
sedile. Infine, tendere entrambe le cinghie
mentre si spinge il sistema di ritenuta avanti e
indietro nel sedile ottenendo una tensione delle
cinghie conforme alle istruzioni fornite dal pro-
duttore del sistema di ritenuta.
AVVERTENZA!
Un fissaggio non corretto agli ancoraggi ISO-
FIX può rendere inefficace il sistema di rite-
nuta. Il bambino potrebbe subire lesioni anche
mortali. Per l’installazione di un sistema di
ritenuta per neonato o per bambino attenersi
scrupolosamente alle istruzioni del costrut-
tore.
Montaggio di sistemi di ritenuta per
bambini utilizzando le cinture di sicurezza
del veicolo
Le cinture passeggeri sono dotate di linguette
o arrotolatori a bloccaggio automatico (ALR), che mantengono teso il tratto addominale della
cintura per trattenere il seggiolino del bambino
ed evitare quindi l’uso di un dispositivo di
fermo. Se la cintura di sicurezza è provvista di
una linguetta di aggancio, sarà sufficiente tirare
verso l’alto il nastro a bandoliera per stringere
adeguatamente la cintura. La linguetta man-
tiene tesa la cintura; tuttavia, poiché con il
tempo questa tende ad allentarsi, controllarne
saltuariamente la tensione e ripristinarla se
necessario.
Per le cinture di sicurezza con arrotolatore a
bloccaggio automatico, estrarre la cintura dal-
l’arrotolatore quanto basta per farla passare
attraverso il seggiolino per bambini e poter
inserire la linguetta nella relativa fibbia. Quindi,
estrarre completamente la cintura dall’arrotola-
tore. Far riavvolgere la cintura nell’arrotolatore,
agendo sul nastro in eccesso per tendere la
parte addominale della cintura attorno al seg-
giolino. Vedere
Modalità di bloccaggio auto-
matico .
58

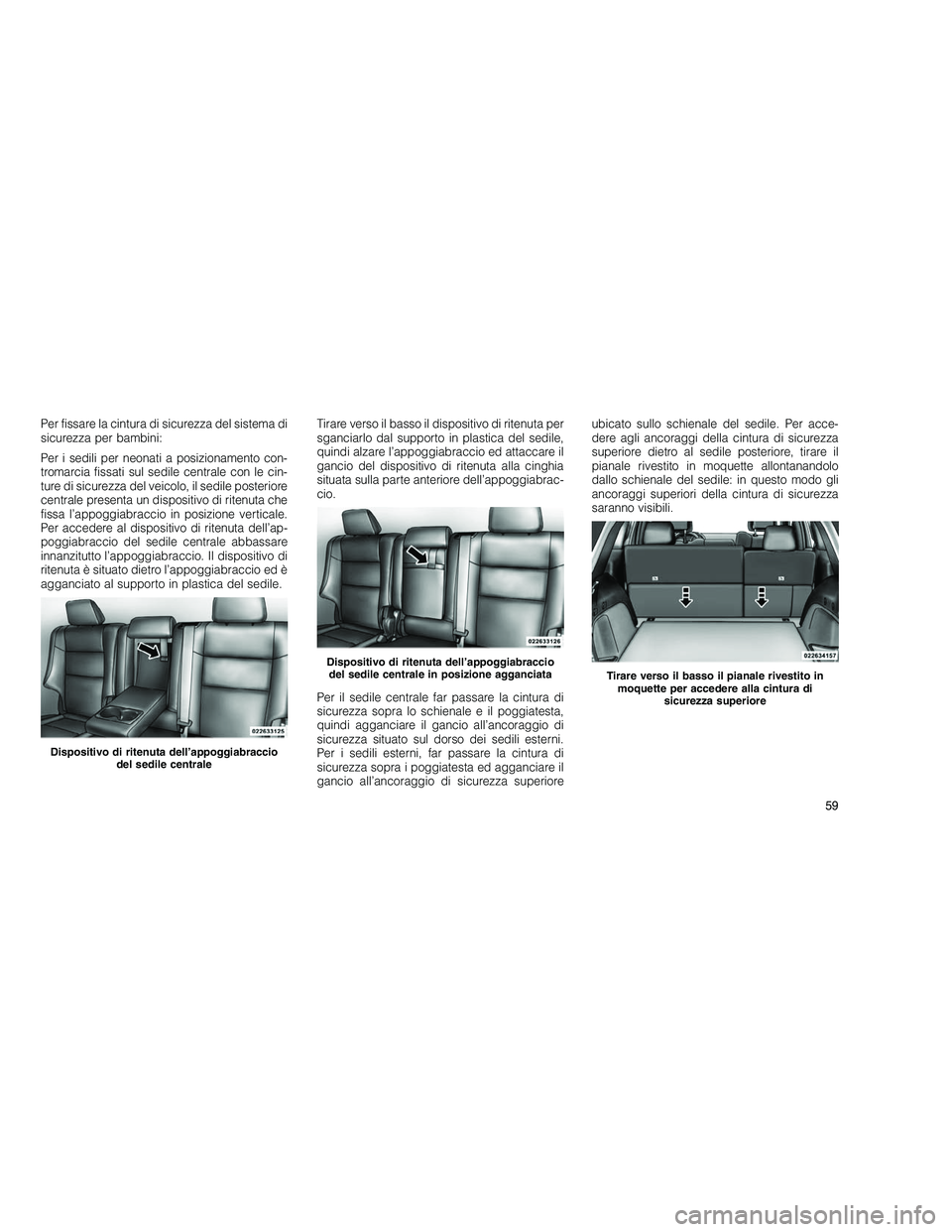

Per fissare la cintura di sicurezza del sistema di
sicurezza per bambini:
Per i sedili per neonati a posizionamento con-
tromarcia fissati sul sedile centrale con le cin-
ture di sicurezza del veicolo, il sedile posteriore
centrale presenta un dispositivo di ritenuta che
fissa l’appoggiabraccio in posizione verticale.
Per accedere al dispositivo di ritenuta dell’ap-
poggiabraccio del sedile centrale abbassare
innanzitutto l’appoggiabraccio. Il dispositivo di
ritenuta è situato dietro l’appoggiabraccio ed è
agganciato al supporto in plastica del sedile.Tirare verso il basso il dispositivo di ritenuta per
sganciarlo dal supporto in plastica del sedile,
quindi alzare l’appoggiabraccio ed attaccare il
gancio del dispositivo di ritenuta alla cinghia
situata sulla parte anteriore dell’appoggiabrac-
cio.
Per il sedile centrale far passare la cintura di
sicurezza sopra lo schienale e il poggiatesta,
quindi agganciare il gancio all’ancoraggio di
sicurezza situato sul dorso dei sedili esterni.
Per i sedili esterni, far passare la cintura di
sicurezza sopra i poggiatesta ed agganciare il
gancio all’ancoraggio di sicurezza superioreubicato sullo schienale del sedile. Per acce-
dere agli ancoraggi della cintura di sicurezza
superiore dietro al sedile posteriore, tirare il
pianale rivestito in moquette allontanandolo
dallo schienale del sedile: in questo modo gli
ancoraggi superiori della cintura di sicurezza
saranno visibili.
Dispositivo di ritenuta dell’appoggiabraccio
del sedile centrale
Dispositivo di ritenuta dell’appoggiabracciodel sedile centrale in posizione agganciataTirare verso il basso il pianale rivestito in moquette per accedere alla cintura di sicurezza superiore
59

AVVERTENZA!
•Una cintura di sicurezza ancorata in modo
non corretto potrebbe consentire un movi-
mento scomposto della testa del bambino
con conseguenti rischi di lesioni. Per assi-
curare un dispositivo di ritenuta con nastro
di sicurezza superiore usare esclusiva-
mente le posizioni di ancoraggio immedia-
tamente dietro al seggiolino del bambino.
• Non utilizzare l’ancoraggio carico che si
trova sul pianale di carico. Un utilizzo errato
della cintura di sicurezza può compromet-
tere il funzionamento del sistema di ritenuta
per neonati o bambini. Il bambino potrebbe
subire lesioni anche mortali.
Trasporto di piccoli animali domestici
L’intervento degli airbag può essere pericoloso
per un animale che si trovi sul sedile anteriore.
Tenere inoltre presente che in caso di brusca
frenata o di incidente un animale non adegua-
tamente trattenuto sarà proiettato nell’abitacolo
con il rischio di ferirsi e di ferire gli occupanti. È
quindi opportuno sistemare sul sedile poste-
riore e assicurare con le cinture di sicurezza gli animali opportunamente imbracati o racchiusi
in idonee gabbie, ceste, ecc.
PRECAUZIONI PER IL RODAGGIO
MOTORE
Il motore e gli organi della trasmissione (tra-
smissione e ponte) del veicolo non richiedono
un lungo periodo di rodaggio.
Guidare con moderazione per i primi 500 km
(300 miglia). Dopo i 100 km (60 miglia) iniziali,
sono auspicabili velocità fino a 80 o 90 km/h
(50 o 55 miglia/h).
Per favorire il rodaggio evitare velocità costanti
accelerando a fondo per brevi tratti, ovvia-
mente entro i limiti di velocità consentiti. Evitare
comunque di accelerare a fondo e a lungo alle
marce basse, onde evitare possibili danni.
L’olio motore di primo rifornimento è un lubrifi-
cante di ottima qualità del tipo a conservazione
di energia. Per i cambi periodici usare oli
compatibili con le condizioni climatiche della
zona in cui è previsto che il veicolo circolerà
prevalentemente. Per le caratteristiche qualita-
tive e di viscosità fare riferimento a
Procedure
di manutenzione ,in Manutenzione del vei-
Ancoraggio della cintura di sicurezza
superiore (situato sullo schienale)
Fissaggio della cintura di sicurezza superiore
60
