BELSÃ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és teljesítmé-
nyére vonatkozó információkat az “Iz-
zócsere” című rész tartalmazza.
ELÜLSÃ MENNYEZETI
LÁMPA
Az izzó cseréjének elvégzését bízzuk
egy Alfa Romeo márkaszervizre.

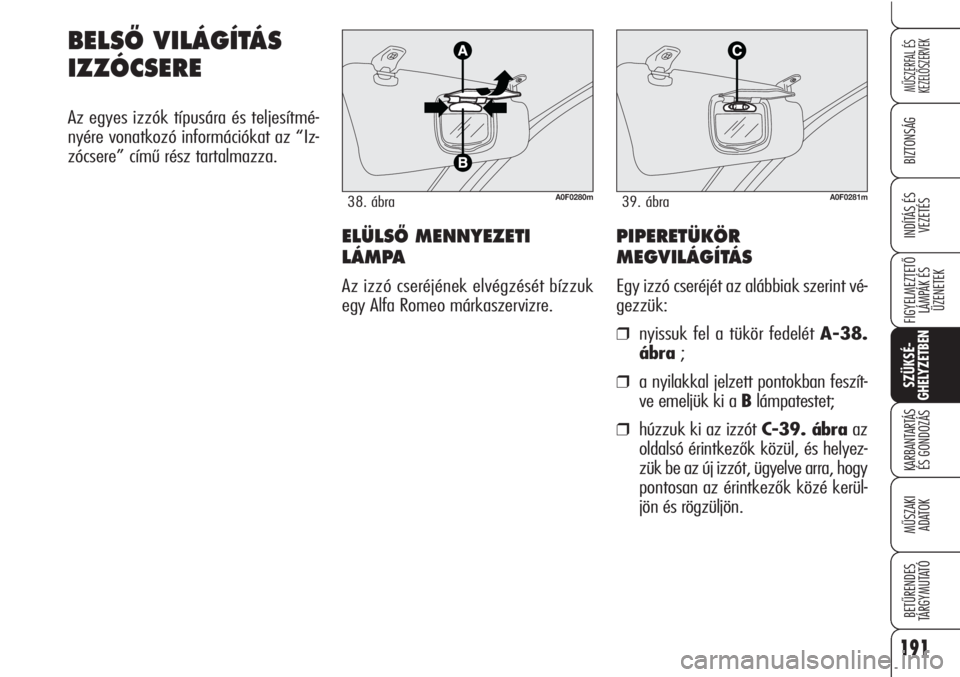

PIPERETÜKÖR
MEGVILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
❒nyissuk fel a tükör fedelét A-38.
ábra ;
❒a nyilakkal jelzett pontokban feszít-
ve emeljük ki a Blámpatestet;
❒húzzuk ki az izzót C-39. ábraaz
oldalsó érintkezők közül, és helyez-
zük be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerül-
jön és rögzüljön.
A0F0280m38. ábraA0F0281m39. ábra

192
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS❒zárjuk le a világító egység A-40.
ábravédőburkolatát B-41. ábra;
❒illesszük vissza a megfelelő helyre a
lámpatestet, először az egyik, majd
a másik oldalon nyomva a helyére
a megfelelő rögzülést jelző katta-
násig.

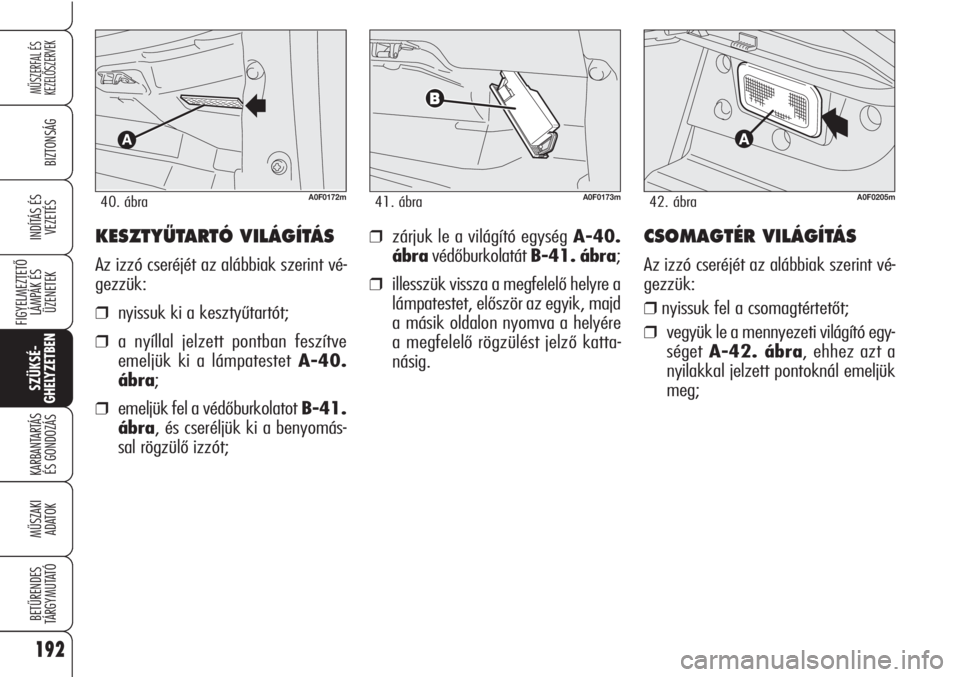

KESZTYÙTARTÓ VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
❒nyissuk ki a kesztyűtartót;
❒a nyíllal jelzett pontban feszítve
emeljük ki a lámpatestet A-40.
ábra;
❒emeljük fel a védőburkolatot B-41.
ábra, és cseréljük ki a benyomás-
sal rögzülő izzót;
A0F0172m40. ábraA0F0173m41. ábra
CSOMAGTÉR VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
❒nyissuk fel a csomagtértetőt;
❒vegyük le a mennyezeti világító egy-
séget A-42. ábra, ehhez azt a
nyilakkal jelzett pontoknál emeljük
meg;
A0F0205m42. ábra

193
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
A0F0204m43. ábra
❒nyissuk fel a védőfedelet B-43.
ábra és cseréljük ki az izzót, ügyel-
ve arra, hogy az új izzó biztosan il-
leszkedjen az oldalsó érintkezők kö-
zött;
❒zárjuk vissza a Bvédőfedelet;
❒illesszük vissza a megfelelő helyre a
lámpatestet, először az egyik, majd
a másik oldalon nyomva a helyére
a megfelelő rögzülést jelző katta-
násig.

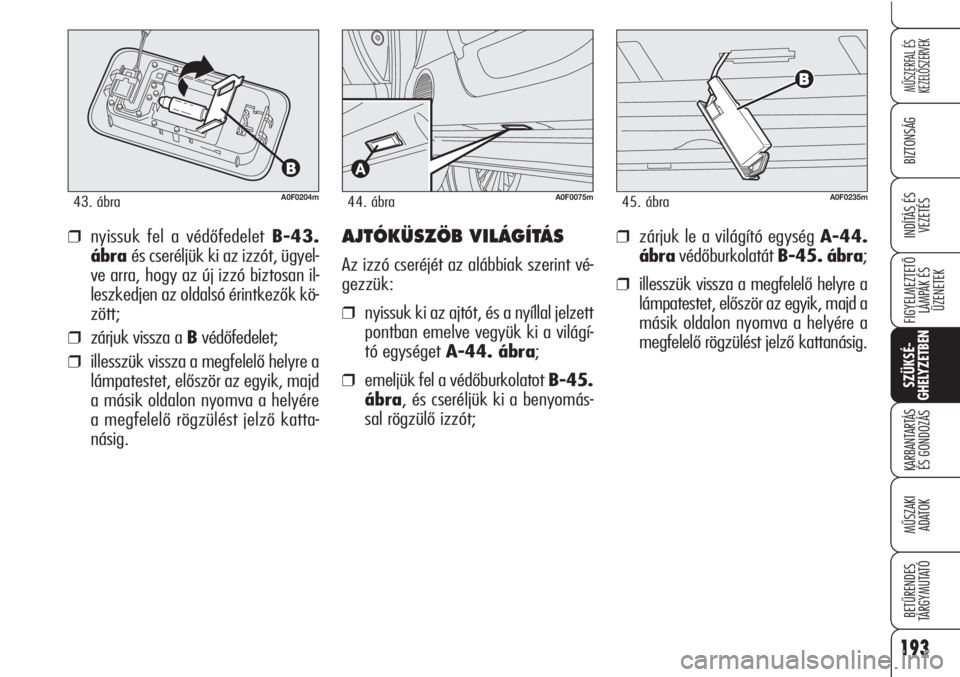

AJTÓKÜSZÖB VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
❒nyissuk ki az ajtót, és a nyíllal jelzett
pontban emelve vegyük ki a világí-
tó egységet A-44. ábra;
❒emeljük fel a védőburkolatot B-45.
ábra, és cseréljük ki a benyomás-
sal rögzülő izzót;
A0F0075m44. ábra
❒zárjuk le a világító egység A-44.
ábravédőburkolatát B-45. ábra;
❒illesszük vissza a megfelelő helyre a
lámpatestet, először az egyik, majd a
másik oldalon nyomva a helyére a
megfelelő rögzülést jelző kattanásig.
A0F0235m45. ábra

194
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
A0F0119m46. ábra
Soha nem szabad a ki-
olvadt biztosítékot más
vezetődarabbal, fémhu-
zallal pótolni.
A kiolvadt biztosítékot
soha nem szabad na-
gyobb terhelhetőségű biztosí-
tékkal pótolni; tűzveszély.
FIGYELEM
Ha egy általános védel-
mi biztosíték (MEGA-
FUSE, MAXI-FUSE) kiolvadt,
vizsgáltassuk meg a gépkocsit
egy Alfa Romeo márkaszerviz-
ben. A biztosíték cseréje előtt
ügyeljünk arra, hogy a gyúj-
táskulcs ki legyen húzva, és
minden elektromos berendezés
ki legyen kapcsolva.
FIGYELEM
Ha valamelyik biztosí-
ték kiolvadása ismétel-
ten jelentkezik, vizsgáltassuk
meg a gépkocsit egy Alfa Ro-
meo márkaszervizben.
FIGYELEM

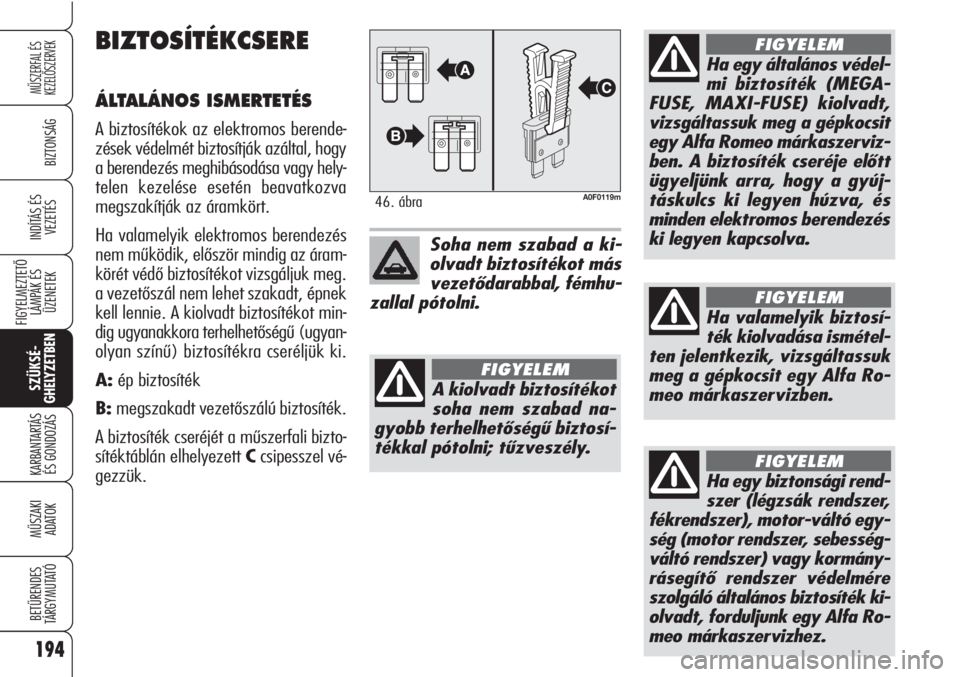

BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berende-
zések védelmét biztosítják azáltal, hogy
a berendezés meghibásodása vagy hely-
telen kezelése esetén beavatkozva
megszakítják az áramkört.
Ha valamelyik elektromos berendezés
nem működik, először mindig az áram-
körét védő biztosítékot vizsgáljuk meg.
a vezetőszál nem lehet szakadt, épnek
kell lennie. A kiolvadt biztosítékot min-
dig ugyanakkora terhelhetőségű (ugyan-
olyan színű) biztosítékra cseréljük ki.
A:ép biztosíték
B:megszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a műszerfali bizto-
sítéktáblán elhelyezett Ccsipesszel vé-
gezzük.
Ha egy biztonsági rend-
szer (légzsák rendszer,
fékrendszer), motor-váltó egy-
ség (motor rendszer, sebesség-
váltó rendszer) vagy kormány-
rásegítő rendszer védelmére
szolgáló általános biztosíték ki-
olvadt, forduljunk egy Alfa Ro-
meo márkaszervizhez.
FIGYELEM

195
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉSHOZZÁFÉRÉS A

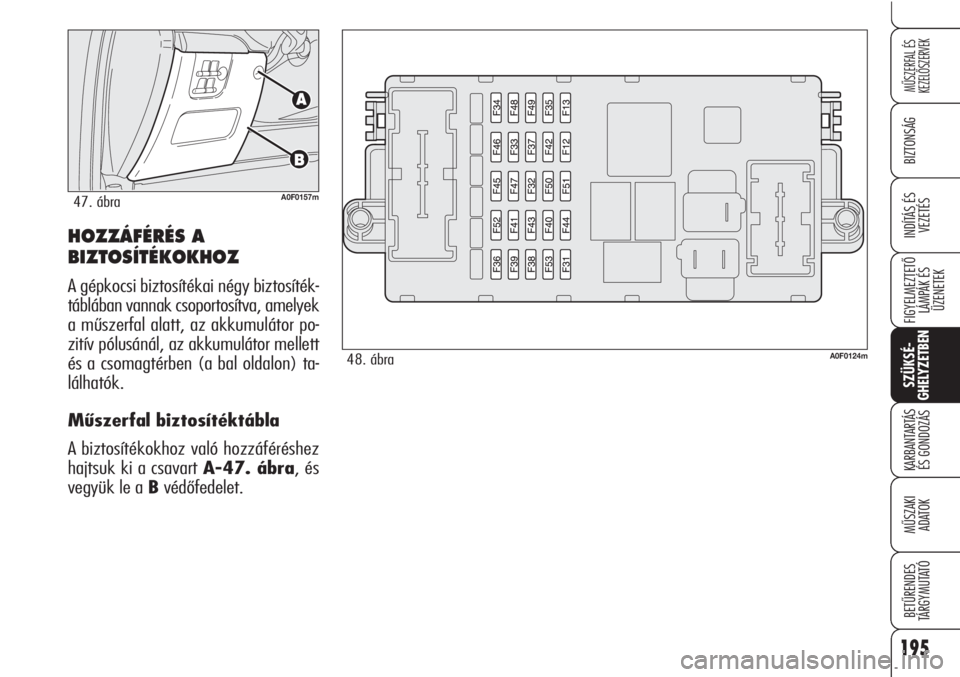

BIZTOSÍTÉKOKHOZ
A gépkocsi biztosítékai négy biztosíték-
táblában vannak csoportosítva, amelyek
a műszerfal alatt, az akkumulátor po-
zitív pólusánál, az akkumulátor mellett
és a csomagtérben (a bal oldalon) ta-
lálhatók.
Műszerfal biztosítéktábla
A biztosítékokhoz való hozzáféréshez
hajtsuk ki a csavart A-47. ábra, és
vegyük le a Bvédőfedelet.
A0F0157m47. ábra
A0F0124m48. ábra

196
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS

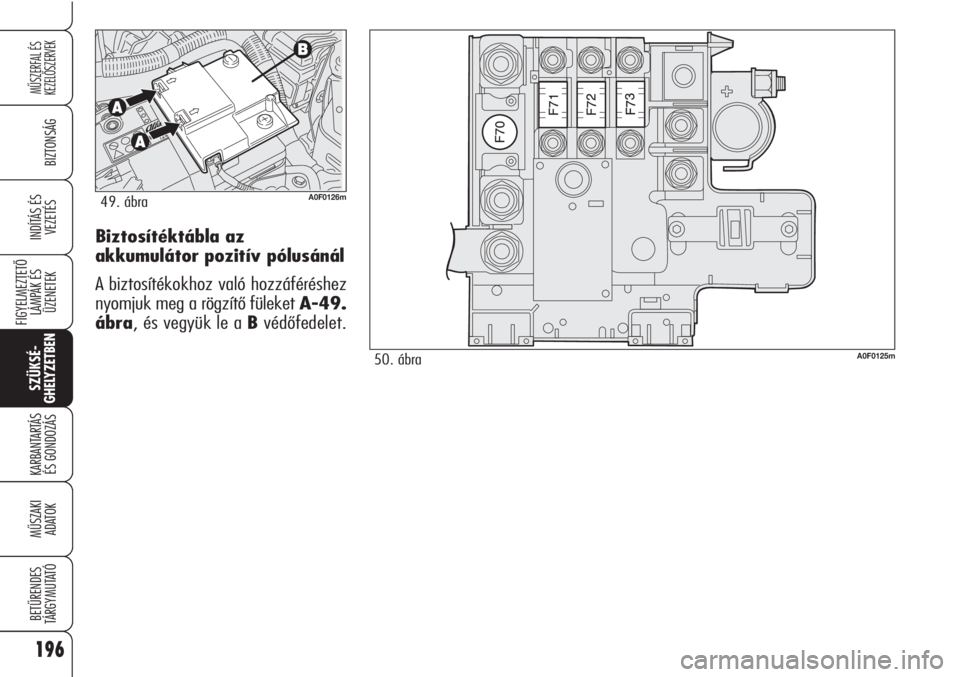

VEZETÉSBiztosítéktábla az
akkumulátor pozitív pólusánál
A biztosítékokhoz való hozzáféréshez
nyomjuk meg a rögzítő füleket A-49.
ábra, és vegyük le a Bvédőfedelet.
A0F0126m49. ábra
A0F0125m50. ábra

197
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS

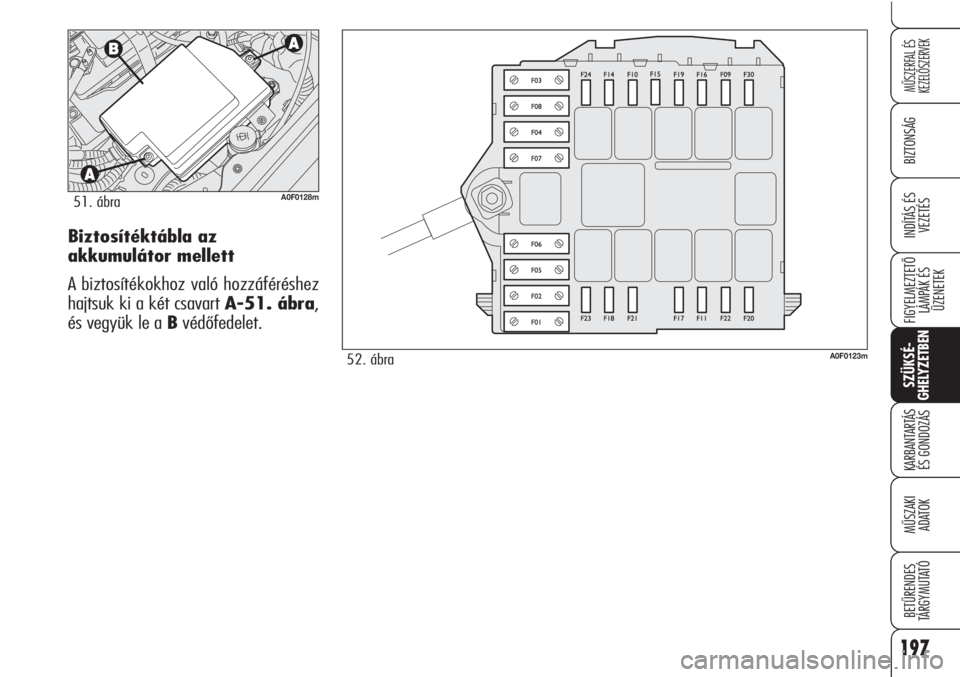

VEZETÉSBiztosítéktábla az
akkumulátor mellett
A biztosítékokhoz való hozzáféréshez
hajtsuk ki a két csavart A-51. ábra,
és vegyük le a Bvédőfedelet.
A0F0128m51. ábra
A0F0123m52. ábra

198
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS

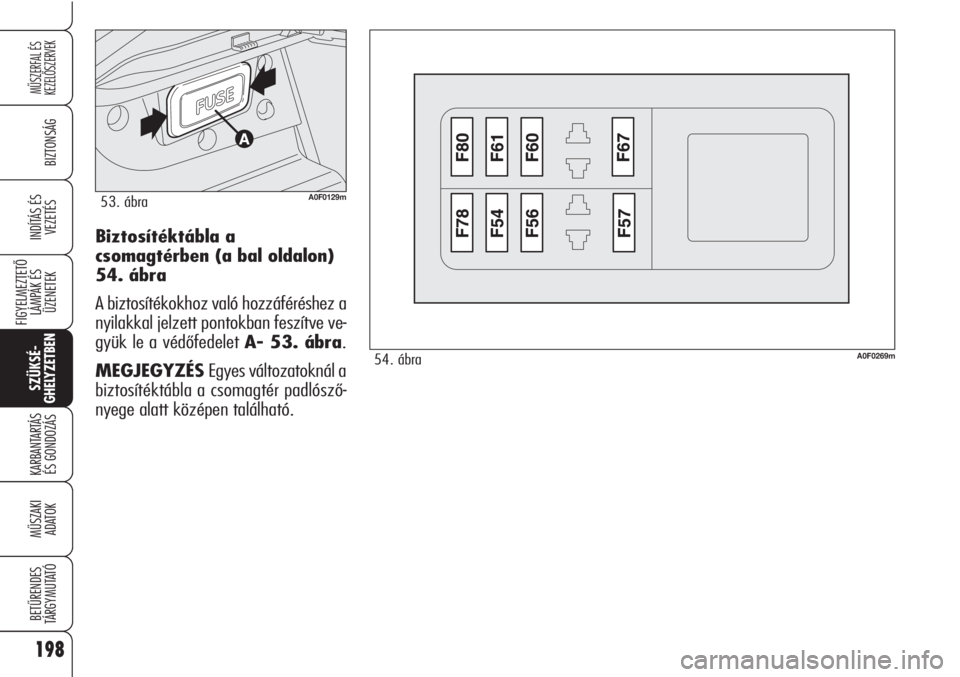

VEZETÉSBiztosítéktábla a
csomagtérben (a bal oldalon)
54. ábra
A biztosítékokhoz való hozzáféréshez a
nyilakkal jelzett pontokban feszítve ve-
gyük le a védőfedelet A- 53. ábra.
MEGJEGYZÉSEgyes változatoknál a
biztosítéktábla a csomagtér padlósző-
nyege alatt középen található.
A0F0129m53. ábra
A0F0269m54. ábra
