2010 Alfa Romeo Brera/Spider Kezelési és karbantartási útmutató (in Hungarian)

23
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉ-
GHELYZETBEN
FIGYELMEZTETÉSBizonyos körül-
mények között (pl. a kocsiszekrény erős
megdőlésénél), a műszer által jelzett
mennyiség eltérhet a tartályban tényle-
gesen levő üzemanyag mennyiségtől, és
a változások késleltetéssel jelentkezhet-
nek. Ez a jelenség a műszer normál mű-
ködési logikájából fakad.A figyelmeztető lámpa ukigyulladása
(egyes változatoknál a kijelzőn megje-
lenő üzenettel együtt) jelzi, hogy a hű-
tőfolyadék hőmérséklete túl magas;
ilyen esetben állítsuk le a motort, és lép-
jünk kapcsolatba egy Alfa Romeo már-
kaszervizzel.
FIGYELMEZTETÉSA mutató elérhe-
ti a piros tartományt egy sor kedvezőt-
len körülmény fennállása esetén is, pl.
lassú haladás, hegymenet, teljes terhe-
lés vagy utánfutó vontatása magas kör-
nyezeti hőmérséklet mellett.
A0F0178m16. ábra
MOTOR HÙTÃFOLYADÉK
HÃMÉRSÉKLETMÉRÃ
MÙSZER 16. ábra
A műszer a motor hűtőfolyadék hő-
mérsékletét jelzi, és annak kb. 50 °C-
os hőmérsékleténél kezd működni.
Normális üzemeltetési körülmények kö-
zött a mutatónak a skála középső része
körül kell lennie. Ha a mutató eléri a pi-
ros szektort, a motortól igényelt telje-
sítményt csökkenteni kell.

24
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉSMOTOROLAJ
HÃMÉRSÉKLETMÉRÃ
MÙSZER (benzinmotoros
változatok, kivéve a
1750 TURBO BENZINA)
17. ábra
A műszer a motorolaj hőmérsékletét jel-
zi, és annak kb. 70
°C-os hőmérsékle-
ténél kezd működni.
Ha a mutató a piros mezőhöz közeled-
ne, csökkenteni kell a motor igénybe-
vételét.
A0F0179m17. ábra
Ha a `figyelmeztető lámpa menet
közben kigyullad (és ezzel egyidejűleg
a képernyőn egy üzenet jelenik meg),
ez azt jelzi, hogy a motorolaj hőmér-
séklete túl magas; ilyen esetben állítsuk
le a motort, és lépjünk kapcsolatba egy
Alfa Romeo márkaszervizzel.
FIGYELMEZTETÉSA mutató elérhe-
ti a piros tartományt egy sor kedvezőt-
len körülmény fennállása esetén is, pl.
lassú haladás, hegymenet, teljes terhe-
lés vagy utánfutó vontatása magas kör-
nyezeti hőmérséklet mellett.
A0F0180m18. ábra
TURBÓFELTÖLTÉSI NYOMÁS
MÉRÃ MÙSZER (1750
TURBO BENZINA és Diesel
változatok) 18. ábra
A műszer a turbófeltöltési nyomás ér-
tékét mutatja.

25
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉ-
GHELYZETBEN
KEZELÃSZERVEK
MEGVILÁGÍTÁSÁNAK
AUTOMATIKUS
SZABÁLYOZÁSA
Bármilyen közlekedési körülmények kö-
zött (pl. fényszóró használata nappal,
alagútban stb.), a maximális láthatóság
és kényelem érdekében a sebességmé-
rő el van látva egy fényérzékelővel,
amely az elektronikus kulcs gyújtáskap-
csolóba helyezése és aSTART/STOP
gomb megnyomása után automatikusan
beállítja a műszercsoport kijelző, az au-
dió rendszer kijelző, a légkondicionáló
rendszer kijelző, a rádiónavigációs rend-
szer kijelző (egyes változatoknál, pia-
cokon), és a fedélzeti műszerek kjelzé-
seinek (üzemanyagszint, hűtőfolyadék
hőmérséklet, motorolaj hőmérséklet
(benzinmotoros változatoknál), turbó-
feltöltési nyomás (Diesel változatoknál)
és a motor hűtőfolyadék hőmérséklet)
fényerősségét.

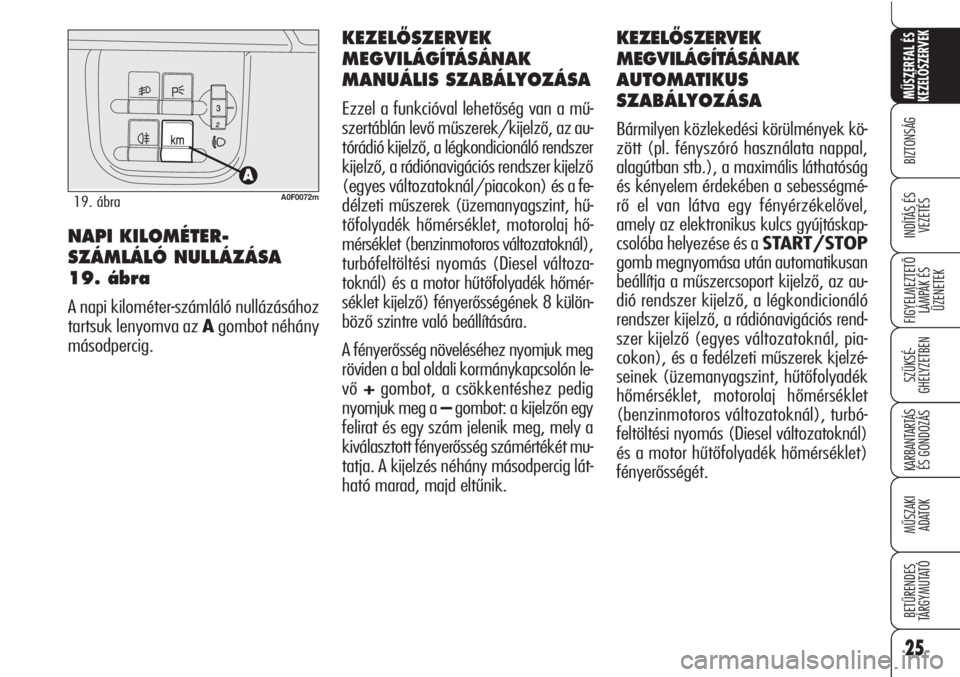

NAPI KILOMÉTER-
SZÁMLÁLÓ NULLÁZÁSA
19. ábra
A napi kilométer-számláló nullázásához
tartsuk lenyomva az Agombot néhány
másodpercig.
KEZELÃSZERVEK
MEGVILÁGÍTÁSÁNAK
MANUÁLIS SZABÁLYOZÁSA
Ezzel a funkcióval lehetőség van a mű-
szertáblán levő műszerek/kijelző, az au-
tórádió kijelző, a légkondicionáló rendszer
kijelző, a rádiónavigációs rendszer kijelző
(egyes változatoknál/piacokon) és a fe-
délzeti műszerek (üzemanyagszint, hű-
tőfolyadék hőmérséklet, motorolaj hő-
mérséklet (benzinmotoros változatoknál),
turbófeltöltési nyomás (Diesel változa-
toknál) és a motor hűtőfolyadék hőmér-
séklet kijelző) fényerősségének 8 külön-
böző szintre való beállítására.
A fényerősség növeléséhez nyomjuk meg
röviden a bal oldali kormánykapcsolón le-
vő +gombot, a csökkentéshez pedig
nyomjuk meg a –gombot: a kijelzőn egy
felirat és egy szám jelenik meg, mely a
kiválasztott fényerősség számértékét mu-
tatja. A kijelzés néhány másodpercig lát-
ható marad, majd eltűnik.
A0F0072m19. ábra

26
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉSA Cdátum a képernyő közepén marad
egy másik funkció aktiválásáig vagy a
gépkocsi állapotára vonatkozó egyéb in-
formáció kijelzéséig (pl. “Fényerősség
szabályozása”).
Kihúzott kulcs esetén (egy ajtó kinyitá-
sakor) a kijelző bekapcsol, és néhány
másodpercig a pontos időt, a megtett
kilométert (vagy mérföldet) és a külső
hőmérséklet értékét mutatja.
A GÉPKOCSI ÁLLAPOTÁRA
VONATKOZÓ INFORMÁCIÓK
(az esemény
bekövetkeztekor)
❒Tervszerű karbantartás esedékessé-
ge;
❒Fedélzeti számítógép (Trip compu-
ter) információk;
❒Kezelőszervek megvilágítási fénye-
rejének szabályozása;
❒Motorolajszint megjelenítése;
FIGYELMEZTETÉSValamelyik ajtó
kinyitásakor a kijelző bekapcsol, és né-
hány másodpercig a pontos időt, a meg-
tett kilométert és a külső hőmérséklet
értékét mutatja.
KONFIGURÁLHATÓ
MULTIFUNKCIÓS
KIJELZÃ
A konfigurálható multifunkciós kijelző a
vezetés közben szükséges és hasznos
információkat közli a vezetővel, így a
következőket:
INFORMÁCIÓK A
STANDARD KÉPERNYÃN
❒Óra A-20. ábra;
❒Külső hőmérséklet B;
❒Dátum C;
❒Megtett napi kilométer (vagy mér-
föld) D;
❒Összes kilométer (vagy mérföld) E;
❒A gépkocsi állapotára vonatkozó in-
formációk F (pl. nyitott ajtók, jege-
sedés veszélye az úton stb.).
A0F0015m20. ábra

27
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉ-
GHELYZETBEN
A0F0074m21. ábra

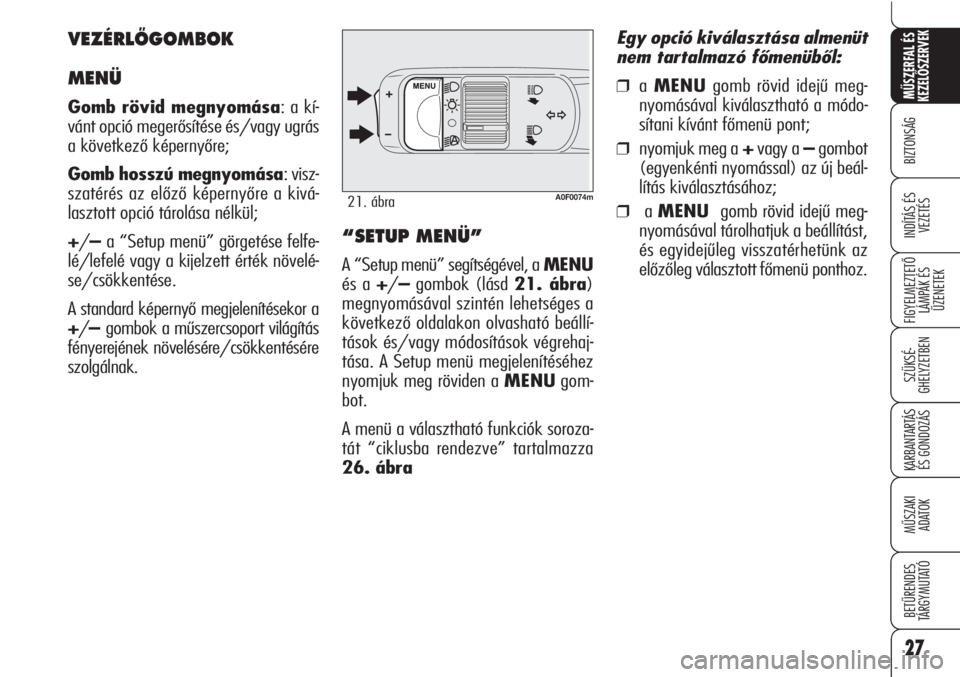

“SETUP MENÜ”
A “Setup menü” segítségével, a MENU
és a +/–gombok (lásd 21. ábra)
megnyomásával szintén lehetséges a
következő oldalakon olvasható beállí-
tások és/vagy módosítások végrehaj-
tása. A Setup menü megjelenítéséhez
nyomjuk meg röviden a MENUgom-
bot.
A menü a választható funkciók soroza-
tát “ciklusba rendezve” tartalmazza
26. ábraEgy opció kiválasztása almenüt
nem tartalmazó főmenüből:
❒a MENUgomb rövid idejű meg-
nyomásával kiválasztható a módo-
sítani kívánt főmenü pont;
❒nyomjuk meg a +vagy a –gombot
(egyenkénti nyomással) az új beál-
lítás kiválasztásához;
❒a MENU gomb rövid idejű meg-
nyomásával tárolhatjuk a beállítást,
és egyidejűleg visszatérhetünk az
előzőleg választott főmenü ponthoz.
VEZÉRLÃGOMBOK
MENÜ
Gomb rövid megnyomása: a kí-
vánt opció megerősítése és/vagy ugrás
a következő képernyőre;
Gomb hosszú megnyomása: visz-
szatérés az előző képernyőre a kivá-
lasztott opció tárolása nélkül;
+/– a “Setup menü” görgetése felfe-
lé/lefelé vagy a kijelzett érték növelé-
se/csökkentése.
A standard képernyő megjelenítésekor a
+/– gombok a műszercsoport világítás
fényerejének növelésére/csökkentésére
szolgálnak.

28
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
“Data” [dátum] és
“Orologio” [óra] beállítás
kiválasztása:
❒a MENUgomb rövid idejű meg-
nyomásával kiválasztható a módo-
sítani kívánt érték (pl.: óra / perc
vagy év / hónap / nap);
❒nyomjuk meg a +vagy a –gombot
(egyenkénti nyomással) az új beál-
lítás kiválasztásához;
❒a MENUgomb rövid idejű meg-
nyomásával tárolhatjuk a beállítást,
és egyidejűleg beléphetünk a beál-
lítási menü következő pontjára, ha
ez az utolsó, akkor visszatérhetünk
az előzőleg kiválasztott főmenübe.
MOTOROLAJSZINT
MEGJELENÍTÉSE
Az elektronikus kulcs gyújtáskapcsoló-
ba helyezésekor a kijelző néhány má-
sodpercig a motorban levő olaj szintjét
mutatja. Ennél a kijelzési fázisnál a kö-
vetkező képernyőre a MENUgomb
megnyomásával ugorhatunk. Az elég-
telen vagy túl magas olajszintre a kijel-
zőn megjelenő üzenet figyelmeztet.
FIGYELMEZTETÉS Az olajszint pon-
tos megállapításához mindenesetre a
mérőpálcát használjuk (lásd a “Folya-
dékszintek ellenőrzése” című részt a
“Karbantartás és gondozás” című feje-
zetben).
FIGYELMEZTETÉSA motorolajszint
ellenőrzését leállított motor esetén, víz-
szintes helyzetű gépkocsinál végezzük.
FIGYELMEZTETÉSAz olajszint pon-
tos méréséhez az elektronikus kulcs
gyújtáskapcsolóba helyezése után vár-
junk kb. 2 másodpercig, és csak azután
indítsuk a motort.
FIGYELMEZTETÉSA motorolajszint
hosszabb leállítás után növekedhet. Egy pont kiválasztása almenüt
tartalmazó főmenüből:❒a MENUgomb rövid idejű meg-
nyomásával megjeleníthetjük az al-
menü első pontját;
❒a +vagy a –gomb (egyenkénti)
megnyomásával lehetséges az al-
menü összes pontjának végiggör-
getése;
❒MENUgomb rövid idejű megnyo-
másával kiválaszthatjuk a megjele-
nített almenü pontot, és beléphetünk
a megfelelő beállítási menübe;
❒a +vagy a –gomb (egyenkénti)
megnyomásával válasszuk ki az al-
menü pont új beállítását;
❒a MENUgomb rövid idejű meg-
nyomásával tárolhatjuk a beállítást,
és egyidejűleg visszatérhetünk az
előzőleg választott almenü ponthoz.

29
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉ-
GHELYZETBEN
A standard képernyőről a menühöz hozzáférés érdekében nyomjuk meg röviden a MENUgombot. A menüben való mozgáshoz nyom-
juk meg a +vagy a –gombot. Biztonsági okokból a gépkocsi mozgása közben csak a szűkített menühöz való hozzáférés lehetsé-
ges (a “Lim. velocita” [sebesség hat.] funkció beállítása). Álló jármű esetében a teljes menü hozzáférhető. Beépített rádiónavigáci-
ós rendszer esetén csak a következő funkciók szabályozása/beállítása lehetséges: “Limite Velocita” [Sebességhatár], “Regolazio-
ne sensibilita sensore crepuscolare” [Fényérzékelő érzékenysége]
(egyes változatoknál/piacokon)és “Riattivazione buzzer per
segnalazione S.B.R.” [Biztonsági öv bekapcsolására emlékeztető hangjelzés visszaállítása]. Az egyéb funkciók megjelenítése a rá-
diónavigációs berendezés kijelzőjén történik, amelyen elvégezhetők a funkciók szabályozásai/beállításai.
22. ábra
HANGJELZÉS HANGERŐKARBANTARTÁSKILÉPÉS A MENÜBŐLAUTOMATIKUS
FÉNYSZÓRÓTRIP B
NULLÁZÁSAÓRA
12/24 ÜZEMMÓD
DÁTUM
RÁDIÓ ISMÉTLÉS
FÜGGETLEN
CSOMAGTÉR
VEZETŐAJTÓ
NYITÁSA
AJTÓK ZÁRÁSA MÉRTÉKEGYSÉG GOMBOK HANGEREJE
NYELVSEBESSÉGHATÁR
A0F0218g

30
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
Szürkület-érzékelő
érzékenységének beállítása
(Automat. Anabb.[automat.
tomp.fénysz.])
(egyes változatoknál/piacokon)
Ezzel a funkcióval a fényszórók auto-
matikus bekapcsolását vezérlő szürkü-
let-érzékelő érzékenységét (3 fokozat-
ban) lehet beállítani.
A beállítást az alábbiak szerint végezzük:
❒nyomjuk meg röviden a MENUgom-
bot: a kijelzőn az előzőleg beállított
szint számértéke villogni kezd;
❒nyomjuk meg a +vagy a –gombot
a beállításhoz;
❒a MENU gomb rövid idejű megnyo-
másával visszatérhetünk a menü ké-
pernyőre, vagy a gomb hosszabb ide-
ig tartó megnyomásával tudunk visz-
szatérni a standard képernyőre.
Trip B nullázási mód
(Reset Trip B)
Ezzel a funkcióval a Trip B (automatikus
vagy manuális) nullázási módját lehet
kiválasztani.
További információkat a “Trip computer”
című rész tartalmaz. Sebességhatár (Lim. Velocità)
Ezzel a funkcióval lehetőség van a gép-
kocsi sebességhatárának (km/h vagy
mph mértékegységben) beállítására,
aminek túllépésére hangjelzés és a ki-
jelzőn megjelenő üzenet figyelmezteti
a vezetőt (lásd a “Figyelmeztető lám-
pák és üzenetek” fejezetben).
A sebességhatár beállításához az aláb-
biak szerint járjunk el:
❒nyomjuk meg röviden a MENU
gombot: A kijelzőn megjelenik az
OFFfelirat;
❒nyomjuk meg a +gombot: A kijel-
zőn megjelenik az ONfelirat;
❒nyomjuk meg röviden a MENU
gombot, azután a +/–gombok
megnyomásával állítsuk be a kívánt
sebességet (a beállítás közben az
érték kijelzése villog).
❒nyomjuk meg röviden a MENU
gombot a menü képernyőre való
visszatéréshez, vagy nyomjuk meg
hosszabban a standard képernyőre
való visszatéréshez.FIGYELMEZTETÉSA beállítható se-
bességérték 30 és 250 km/h (vagy 20
és 150 mph) közötti lehet (a “Mér-
tékegységek” beállításának leírását lásd
később). A +/–gomb minden egyes
megnyomása 5 egységgel növe-
li/csökkenti az értéket. A +/–gomb
megnyomva tartásával az érték auto-
matikusan, gyorsan nő/csökken. Ami-
kor a kívánt érték közelébe érünk, a
gomb egyenkénti megnyomásaival fe-
jezzük be a beállítást.
A beállítás törlése:
❒nyomjuk meg röviden a MENU
gombot: A kijelzőn megjelenik az
ONfelirat;
❒nyomjuk meg a –gombot: A kijel-
zőn megjelenik az OFFfelirat;
❒a MENU gomb rövid idejű meg-
nyomásával visszatérhetünk a me-
nü képernyőre, vagy a gomb hosz-
szabb ideig tartó megnyomásával tu-
dunk visszatérni a standard képer-
nyőre.
