Page 49 of 271

47
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉ-
GHELYZETBEN

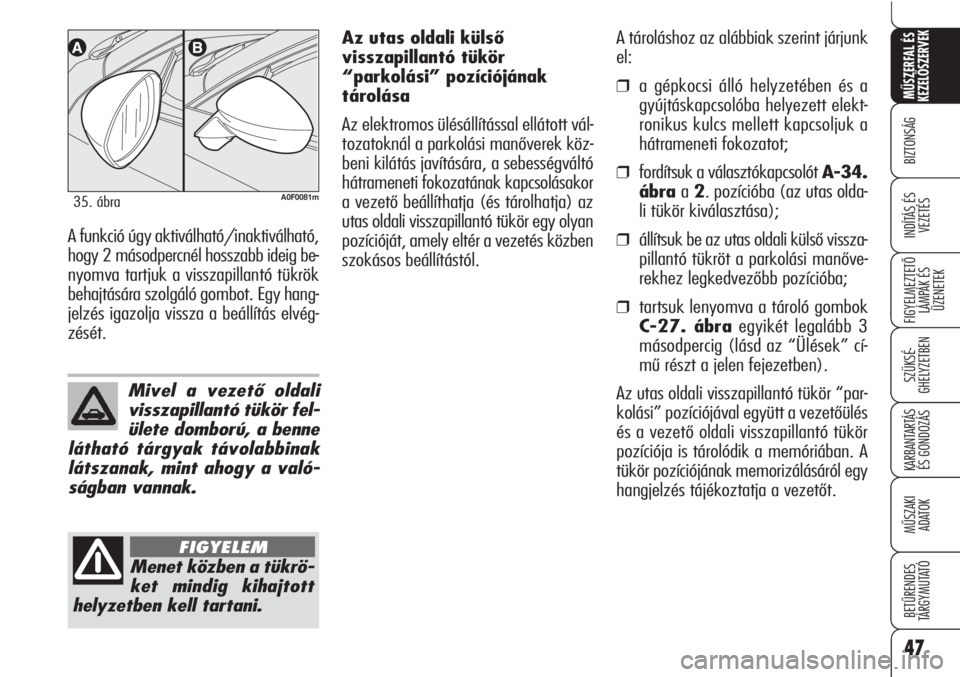

A0F0081m35. ábra
Mivel a vezető oldali
visszapillantó tükör fel-
ülete domború, a benne
látható tárgyak távolabbinak
látszanak, mint ahogy a való-
ságban vannak.
Menet közben a tükrö-
ket mindig kihajtott
helyzetben kell tartani.
FIGYELEM
A funkció úgy aktiválható/inaktiválható,
hogy 2 másodpercnél hosszabb ideig be-
nyomva tartjuk a visszapillantó tükrök
behajtására szolgáló gombot. Egy hang-
jelzés igazolja vissza a beállítás elvég-
zését.Az utas oldali külső
visszapillantó tükör
“parkolási” pozíciójának
tárolása
Az elektromos ülésállítással ellátott vál-
tozatoknál a parkolási manőverek köz-
beni kilátás javítására, a sebességváltó
hátrameneti fokozatának kapcsolásakor
a vezető beállíthatja (és tárolhatja) az
utas oldali visszapillantó tükör egy olyan
pozícióját, amely eltér a vezetés közben
szokásos beállítástól.A tároláshoz az alábbiak szerint járjunk
el:
❒a gépkocsi álló helyzetében és a
gyújtáskapcsolóba helyezett elekt-
ronikus kulcs mellett kapcsoljuk a
hátrameneti fokozatot;
❒fordítsuk a választókapcsolót A-34.
ábra a2. pozícióba (az utas olda-
li tükör kiválasztása);
❒állítsuk be az utas oldali külső vissza-
pillantó tükröt a parkolási manőve-
rekhez legkedvezőbb pozícióba;
❒tartsuk lenyomva a tároló gombok
C-27. ábraegyikét legalább 3
másodpercig (lásd az “Ülések” cí-
mű részt a jelen fejezetben).
Az utas oldali visszapillantó tükör “par-
kolási” pozíciójával együtt a vezetőülés
és a vezető oldali visszapillantó tükör
pozíciója is tárolódik a memóriában. A
tükör pozíciójának memorizálásáról egy
hangjelzés tájékoztatja a vezetőt.
Page 50 of 271

48
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
Az utas oldali külső
visszapillantó tükör
“parkolási” pozíciójának
előhívása
Az alábbiak szerint járjunk el: helyezzük
az elektronikus kulcsot a gyújtáskapcso-
lóba, kapcsoljuk a hátrameneti fokozatot;
fordítsuk a választókapcsolótA-34.
ábraa 2. pozícióba (az utas oldali tükör
kiválasztása).
A tükör automatikusan felveszi az el-
őzőleg tárolt pozíciót.
Ha előzőleg nem történt meg a tükör
parkolási pozíciójának memorizálása, a
parkolási manőver megkönnyítése ér-
dekében a hátrameneti fokozat kap-
csolásakor a tükör kissé lejjebb fordul.
Az utas oldali visszapillantó tükör a se-
bességváltó kar hátrameneti fokozatból
való elmozdítása után kb. 10 másod-
perccel, 10 km/h-nál nagyobb előre-
meneti sebességnél vagy a választó-
kapcsoló A-34. ábra 0pozícióba for-
dításakor pedig azonnal visszaáll az ere-
deti pozíciójába.Külső visszapillantó tükrök
automatikus visszaállítása
Minden alkalommal, amikor az elekt-
ronikus kulcsot a gyújtáskapcsolóba
helyezzük, a külső visszapillantó tükrök
automatikusan visszaállnak az elektro-
nikus kulcs kihúzása előtti, utolsóként
beállított és/vagy előhívott pozícióba.
Ez a beállítás lehetővé teszi ezek vissza-
állítását, ha parkoló gépkocsinál a kül-
ső visszapillantó tükrök manuális
és/vagy véletlen mozgatás következ-
tében elmozdultak.Jég- és páramentesítés
A külső tükrök pára- és jégmentesítő el-
ektromos fűtéssel is fel vannak szerelve,
amely a hátsó ablak fűtés bekapcsolása-
kor (a
() gomb megnyomásakor lép
működésbe.
FIGYELMEZTETÉSA funkció mű-
ködtetése időzített, és néhány perces
működés után automatikusan kikapcsol.
Page 51 of 271
49
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉ-
GHELYZETBEN

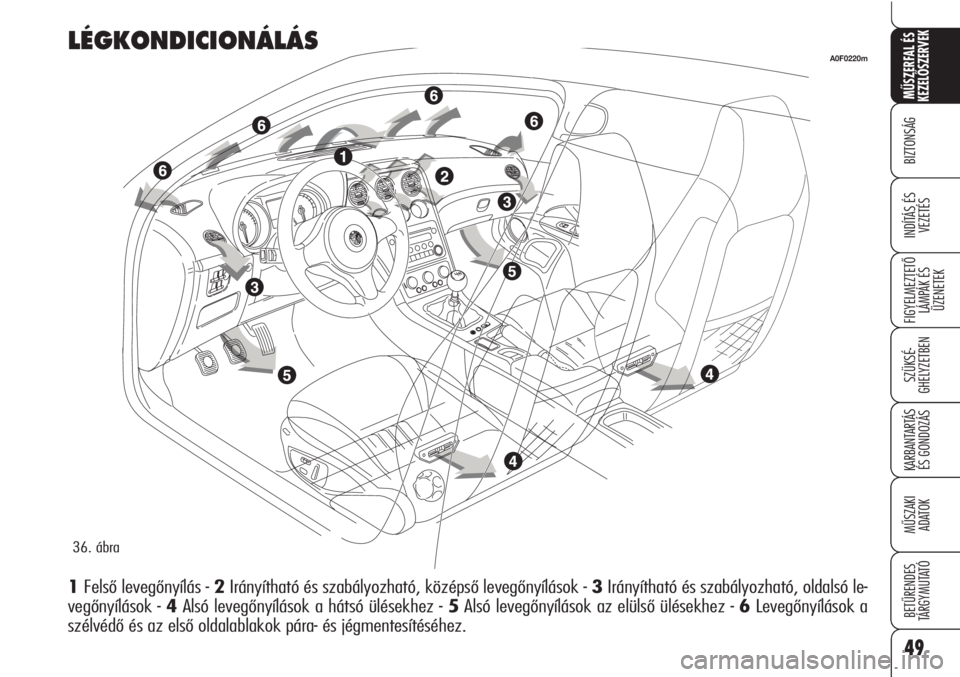

LÉGKONDICIONÁLÁS
1Felső levegőnyílás - 2Irányítható és szabályozható, középső levegőnyílások - 3Irányítható és szabályozható, oldalsó le-
vegőnyílások - 4Alsó levegőnyílások a hátsó ülésekhez - 5Alsó levegőnyílások az elülső ülésekhez - 6Levegőnyílások a
szélvédő és az első oldalablakok pára- és jégmentesítéséhez.
A0F0220m
36. ábra
Page 52 of 271
50
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
KÖZÉPSÃ ÉS OLDALSÓ
LEVEGÃNYÍLÁSOK
37-38. ábra
Ezek a levegőnyílások a műszerfalon
helyezkednek el. Az Alevegőnyílások
mindegyikén egy Bállítókerék találha-
tó a levegőmennyiség módosítására és
egy Ckar a levegőáramlás függőleges
és vízszintes irányának beállítására.
O= Teljesen zárt
I = Teljesen nyitott
A0F0014m37. ábraA0F0057m39. ábra
FELSÃ LEVEGÃNYÍLÁS
39. ábra
A levegőnyílás egy-egy nyitó/záró el-
emmel rendelkezik.
O= Teljesen zárt
I = Teljesen nyitott
LEVEGÃNYÍLÁSOK A
SZÉLVÉDÃ ÉS AZ ELSÃ
OLDALABLAKOK PÁRA- ÉS
JÉGMENTESÍTÉSÉHEZ
Ezek a levegőnyílások a műszerfal két
szélén A-40. ábraés a műszerfal fel-
ső részén Bhelyezkednek el.
A0F0012m38. ábra
A0F0067m40. ábra
Page 53 of 271

51
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉ-
GHELYZETBEN
LEVEGÃELOSZTÁS
MEGVÁLASZTÁSA
O: levegőáramlás a vezető/utas fel-
sőteste felé irányítva;
M: levegőáramlás a vezető/utas fel-
sőteste és a lábtér felé irányítva;
N: levegőáramlás az első és hátsó láb-
tér felé irányítva;
Q: levegőáramlás a lábtér és a szél-
védő felé irányítva;
ü: levegőáramlás a szélvédő felé irá-
nyítva
MANUÁLIS
LÉGKONDICIONÁLÓ
(egyes változatoknál/piacokon)
KEZELÃSZERVEK 41. ábra
A- levegőhőmérséklet beállító gomb
(meleg/hideg levegő keverése);
B- levegőelosztás forgatógomb;
C- ventilátor sebességfokozat kapcsoló;
D- hátsó ablak/külső visszapillantó tük-
rök elektromos fűtését be-/kikapcsoló
gomb;
E- a szélvédő és az első oldalablakok
gyors pára- és jégmentesítését, a hát-
só ablak és a külső visszapillantó tükör
fűtését be- és kikapcsoló nyomógomb;
F- belső levegő keringtetést be- és ki-
kapcsoló nyomógomb;
G- légkondicionáló kompresszort be- és
kikapcsoló nyomógomb.
41. ábraA0F0011m
Page 54 of 271

52
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
AZ ELÜLSÃ ABLAKOK
GYORS PÁRA- ÉS
JÉGMENTESÍTÉSE
(MAX-DEF funkció)
Nyomjuk meg a -gombot: a funkció
bekapcsolt állapotát a
-, Îs a (
gombon levő fénydiódák kigyulladása
jelzi. A funkció kikapcsolásához nyo-
mjuk meg ismét a
-gombot, és a
gombon levő fénydióda kialszik. A pá-
ramentesítés megtörténte után az opti-
mális kényelmi feltételek fenntartása ér-
dekében kapcsoljuk ki a funkciót.
Ablaküvegek páramentesítése
A légkondicionáló
√nagyon jól hasz-
nálható az ablaküvegek páramentesí-
tésének meggyorsítására: ezért célsze-
rű bekapcsolni, ha magas a levegő ned-
vességtartalma. Mindenesetre a párá-
sodás megelőzésére nagyon ajánlatos
a következő beállítások alkalmazása:
❒kapcsoljuk ki a belső levegő kering-
tetést (ha be van kapcsolva);
❒forgassuk a Cgombot a 2. sebes-
ségfokozatra;
❒forgassuk a Bgombot a Qszimbó-
lumra.
A HÁTSÓ ABLAK ÉS A
KÜLSÃ VISSZAPILLANTÓ
TÜKRÖK PÁRA- ÉS
JÉGMENTESÍTÉSE
Nyomjuk meg a (gombot a funkció
bekapcsolásához: a funkció bekapcsolt
állapotát a gombon lévő led felgyulla-
dása jelzi.
Egyes változatoknál ennek a funkciónak
a bekapcsolása aktiválja a szélvédő jég-
mentesítő fűtését is a szélvédőtörlő lap-
átok területén.
A funkció működtetése időzített, és né-
hány percnyi működés után automati-
kusan, vagy a gomb ismételt megnyo-
másakor kikapcsol; a funkció kikapcso-
lásához nyomjuk meg ismét a gombot,
vagy állítsuk le a motort. A motor újra-
indításakor a funkció nem kapcsol be.
FIGYELMEZTETÉSNe ragasszunk
címkét, matricát a hátsó ablak belső fel-
ületén lévő fűtőszálakra, mert ezzel ve-
szélyeztetjük azok megfelelő működé-
sét.
AZ UTASTÉR FÙTÉSE
Az alábbiak szerint járjunk el:
❒forgassuk az Agombot a kívánt hő-
mérséklet eléréséig;
❒a Cgombbal állítsuk be a kívánt se-
bességfokozatot;
❒A Bgombot forgassuk a kívánt le-
vegőeloszláshoz:
N: az első és a hátsó ülések lábteré-
nek fűtése;
M: a lábtérbe melegebb, a felsőtestre
hűvösebb levegő áramlik (“kétszintű”
funkció);
Q: a lábtér fűtése és egyidejűleg a szél-
védő páramentesítése;
❒kapcsoljuk ki a belső levegő kering-
tetést (ha be van kapcsolva).
Page 55 of 271

53
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉ-
GHELYZETBEN
LÉGKONDICIONÁLÁS
(gyors hıtés)
FIGYELMEZTETÉSA kompresszor √
bekapcsolása csak bekapcsolt ventilátor
esetén következik be.
Az alábbiak szerint járjunk el:
❒forgassuk az Agombot teljesen bal-
ra;
❒a Cgombot forgassa a maximális
sebességfokozatra;
❒forgassuk a Bgombot a Ohely-
zetbe;
❒nyomjuk meg a √és a vgom-
bot (a gombokon levő fénydiódák
kigyulladnak).
Hűtés fenntartása
Az alábbiak szerint járjunk el:
❒kapcsoljuk ki a belső levegő kering-
tetést (ha be van kapcsolva).
❒forgassuk az Agombot a kívánt hő-
mérséklet eléréséig;
❒forgassuk a C gyűrűt a kívánt se-
bességfokozatra.
A BERENDEZÉS
KARBANTARTÁSA
A légkondicionáló berendezést √a té-
li időszakban is havonta legalább egy-
szer, kb. 10 perces időtartamra be kell
kapcsolni.
A nyári évszak beállta előtt ellenőriz-
tessük a berendezés működőképessé-
gét egy Alfa Romeo márkaszervizben.
BELSÃ LEVEGÃ
KERINGTETÉS
BEKAPCSOLÁSA
Nyomjuk meg a vgombot: a funk-
ció bekapcsolt állapotát a gombon lé-
vő led felgyulladása jelzi.
A szennyezett külső levegő bejutásának
megakadályozása érdekében alagútban
vagy forgalmi dugóban tanácsos a bel-
ső levegő keringtetés funkciót bekap-
csolni. Mindazonáltal kerüljük a funk-
ció hosszabb ideig tartó használatát, kül-
önösen, ha többen utaznak a gépko-
csiban, mert jelentősen fokozza az ab-
lakok párásodási hajlamát.
Azonban nem ajánlatos bekapcsolni
esős, hideg időben, mert ilyenkor jel-
entősen növeli az ablakok párásodási
hajlamát, különösen akkor, ha a lég-
kondicionálás nincs bekapcsolva.
FIGYELMEZTETÉSA belső levegő ke-
ringtetés funkció használata lehetővé te-
szi a rendszer működésének (az utas-
tér felfűtésének vagy lehűtésének) meg-
gyorsítását.
Az akkumulátor minden
egyes lekötése/vissza-
kötése után várjunk le-
galább 3 percet, mielőtt behe-
lyezzük az elektronikus kulcsot
a gyújtáskapcsolóba, ezzel le-
hetővé tesszük, hogy a légkon-
dicionáló vezérlőegység nulláz-
za a hőmérsékletet és a leve-
gőelosztást szabályozó elekt-
romos terelőlapok helyzetét.
Page 56 of 271

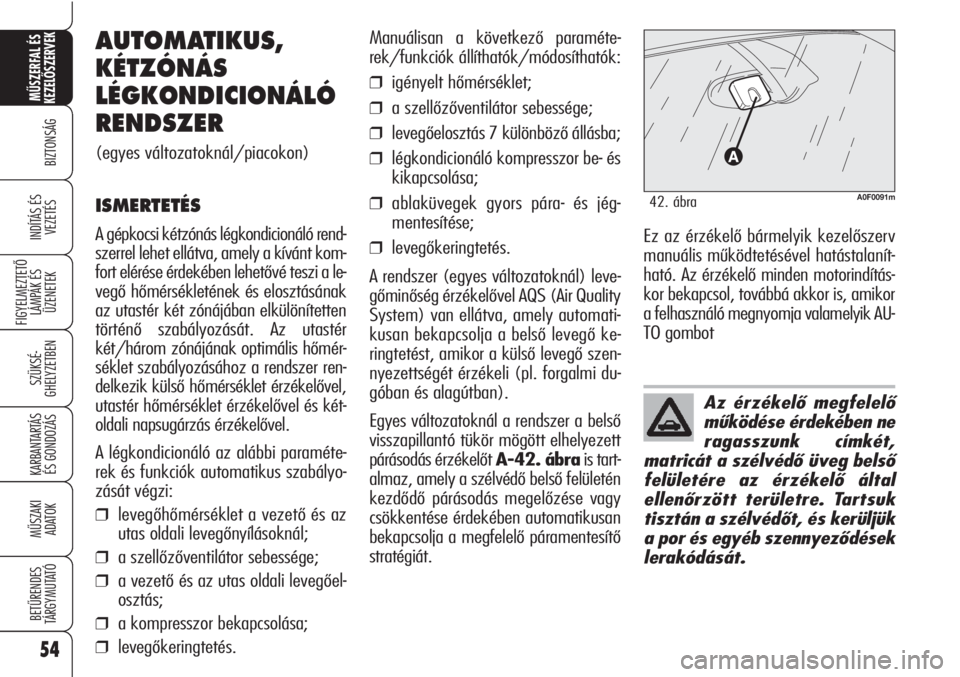

54
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉ-
GHELYZETBEN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
Az érzékelő megfelelő
működése érdekében ne
ragasszunk címkét,
matricát a szélvédő üveg belső
felületére az érzékelő által
ellenőrzött területre. Tartsuk
tisztán a szélvédőt, és kerüljük
a por és egyéb szennyeződések
lerakódását.
AUTOMATIKUS,
KÉTZÓNÁS
LÉGKONDICIONÁLÓ
RENDSZER
(egyes változatoknál/piacokon)
ISMERTETÉS
A gépkocsi kétzónás légkondicionáló rend-
szerrel lehet ellátva, amely a kívánt kom-
fort elérése érdekében lehetővé teszi a le-
vegő hőmérsékletének és elosztásának
az utastér két zónájában elkülönítetten
történő szabályozását. Az utastér
két/három zónájának optimális hőmér-
séklet szabályozásához a rendszer ren-
delkezik külső hőmérséklet érzékelővel,
utastér hőmérséklet érzékelővel és két-
oldali napsugárzás érzékelővel.
A légkondicionáló az alábbi paraméte-
rek és funkciók automatikus szabályo-
zását végzi:
❒levegőhőmérséklet a vezető és az
utas oldali levegőnyílásoknál;
❒a szellőzőventilátor sebessége;
❒a vezető és az utas oldali levegőel-
osztás;
❒a kompresszor bekapcsolása;
❒levegőkeringtetés.
Manuálisan a következő paraméte-
rek/funkciók állíthatók/módosíthatók:
❒igényelt hőmérséklet;
❒a szellőzőventilátor sebessége;
❒levegőelosztás 7 különböző állásba;
❒légkondicionáló kompresszor be- és
kikapcsolása;
❒ablaküvegek gyors pára- és jég-
mentesítése;
❒levegőkeringtetés.
A rendszer (egyes változatoknál) leve-
gőminőség érzékelővel AQS (Air Quality
System) van ellátva, amely automati-
kusan bekapcsolja a belső levegő ke-
ringtetést, amikor a külső levegő szen-
nyezettségét érzékeli (pl. forgalmi du-
góban és alagútban).
Egyes változatoknál a rendszer a belső
visszapillantó tükör mögött elhelyezett
párásodás érzékelőt A-42. ábrais tart-
almaz, amely a szélvédő belső felületén
kezdődő párásodás megelőzése vagy
csökkentése érdekében automatikusan
bekapcsolja a megfelelő páramentesítő
stratégiát.
A0F0091m42. ábra
Ez az érzékelő bármelyik kezelőszerv
manuális működtetésével hatástalanít-
ható. Az érzékelő minden motorindítás-
kor bekapcsol, továbbá akkor is, amikor
a felhasználó megnyomja valamelyik AU-
TO gombot
