DEPOSE DU MOTEUR
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU MOTEUR
Préparation à la dépose Caler la moto en plaçant un support
adéquat sous le cadre.
AVERTISSEMENT
Bien caler la moto afin qu’elle ne risque pas de bascu-
ler.
Vidanger le liquide de refroidisse-
ment.Se reporter à la section “CHANGEMENT
DU LIQUIDE DE REFROIDISSEMENT”
du CHAPITRE 3.
Selle et réservoir de carburant Se reporter à la section “SELLE, RESER-
VOIR DE CARBURANT ET CACHES
LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR
ET SOUPAPE FLEXIBLE”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU
D’ECHAPPEMENT ET SILENCIEUX”.
Câble d’embrayage Déconnecter du côté du moteur.
Durit de radiateur 1 Déconnecter du côté de la culasse.
Durit de radiateur 2 Déconnecter du côté de la pompe à eau.
Capuchon de bougie
Déconnecter le fil de volant magnéti-
que CDI.
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
MOTOR DEMONTIEREN
Vorbereitung für den
AusbauDas Motorrad am Motor aufbok-
ken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT
WECHSELN” im KAPITEL 3.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN”.
Vergaser Siehe unter “VERGASER UND REED-
VENTIL”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
Kupplungszug Motorseitig aushängen.
Kühlerschlauch 1 Zylinderkopfseitig trennen.
Kühlerschlauch 2 Wasserpumpenseitig abziehen.
Zündkerzenkappe
CDI-Schwungradmagnetzünder-
Kabel lösen.

4 - 50
ENG
5PA41490
Extent of removal:
1 Engine removal
Extent of removal Order Part name Q’ty Remarks
1 Left crankcase cover 1
2 Nut (drive sprocket) 1
Refer to “REMOVAL POINTS”. 3 Lock washer 1
4 Drive sprocket 1
5 Engine mounting bolt 2
6 Pivot shaft 1
Refer to “REMOVAL POINTS”.
7Engine 1
1
ENGINE REMOVAL

4 - 50
ENG
Organisation de la dépose:1 Dépose du moteur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
1 Demi-carter gauche 1
2 Ecrou (pignon d’entraînement) 1
Se reporter à “POINTS DE DEPOSE”. 3 Rondelle d’arrêt1
4 Pignon d’entraînement 1
5 Boulon de montage du moteur 2
6 Boulon-pivot 1
Se reporter à “POINTS DE DEPOSE”.
7Moteur 1
1
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
Demontage-Arbeiten:
1 Motor demontieren
Demontage-Arbeiten
Reihen-
folgeBauteil Anz. Anmerkung
1 Linke Kurbelgehäuseabdeckung 1
2 Mutter (Antriebsritzel) 1
Siehe unter “DEMONTAGE-ARBEITEN”. 3 Sicherungsscheibe 1
4 Antriebsritzel 1
5 Schraube für Motoraufhängung 2
6 Schwingenachse 1
Siehe unter “DEMONTAGE-ARBEITEN”.
7 Motor 1
1

4 - 51
ENG
EC4M3000

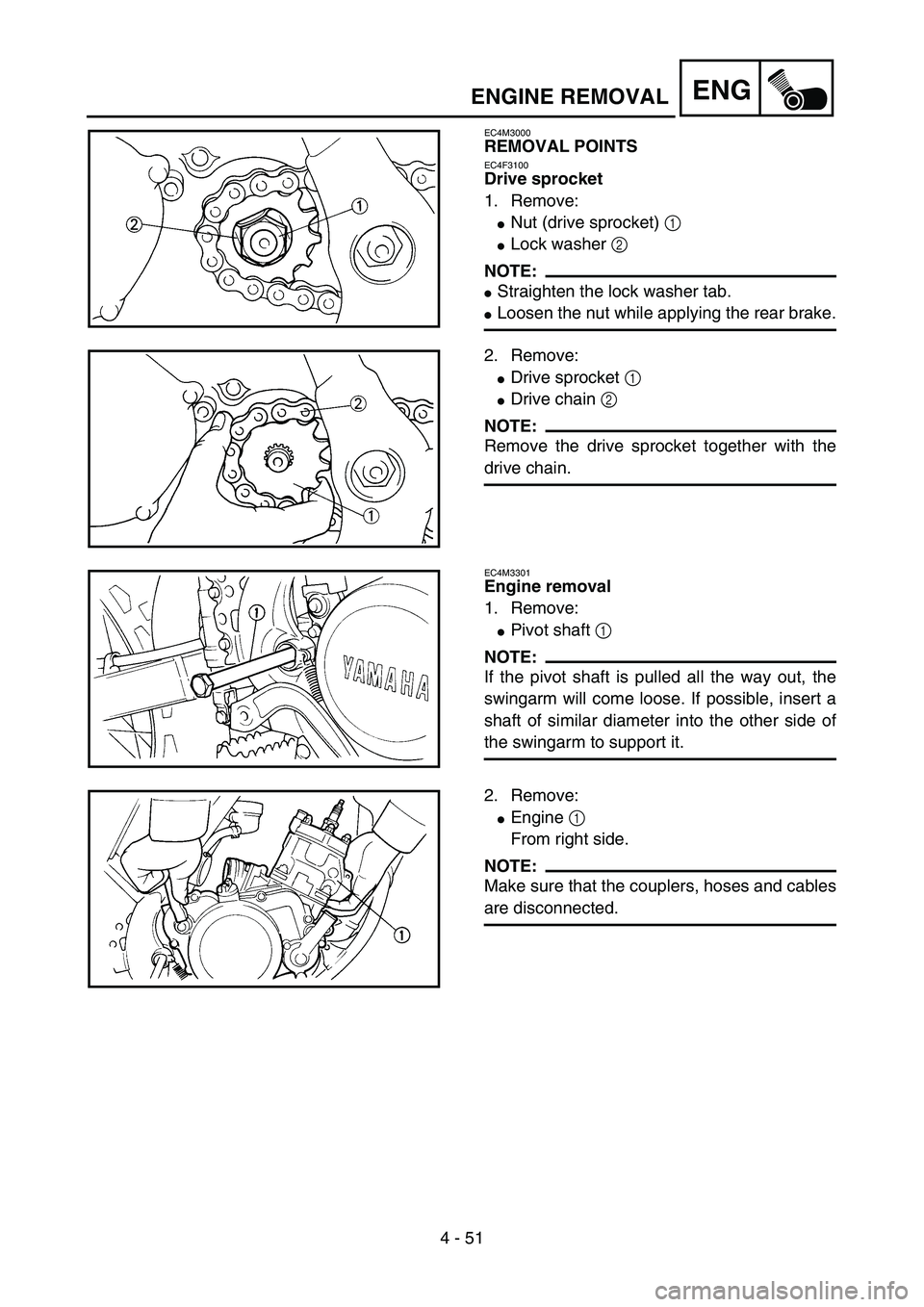

REMOVAL POINTS
EC4F3100
Drive sprocket
1. Remove:

Nut (drive sprocket) 1

Lock washer 2
NOTE:

Straighten the lock washer tab.

Loosen the nut while applying the rear brake.5PA41510
2. Remove:

Drive sprocket 1

Drive chain 2
NOTE:
Remove the drive sprocket together with the
drive chain.
5PA41520
EC4M3301
Engine removal
1. Remove:

Pivot shaft 1
NOTE:
If the pivot shaft is pulled all the way out, the
swingarm will come loose. If possible, insert a
shaft of similar diameter into the other side of
the swingarm to support it.5PA41530
2. Remove:

Engine 1
From right side.
NOTE:
Make sure that the couplers, hoses and cables
are disconnected.
5PA41540
ENGINE REMOVAL

4 - 51
ENG
POINTS DE DEPOSE
Pignon d’entraînement
1. Déposer:

Ecrou (pignon d’entraînement) 1

Rondelle d’arrêt 2
N.B.:

Redresser l’onglet de la rondelle d’arrêt.

Desserrer l’écrou tout en actionnant le frein
arrière.
2. Déposer:

Pignon d’entraînement 1

Chaîne d’entraînement 2
N.B.:
Déposer le pignon d’entraînement et la chaîne
d’entraînement.
Dépose du moteur
1. Déposer:

Arbre de pivot 1
N.B.:
Si l’on extrait entièrement l’arbre de pivot, le bras
oscillant n’est plus supporté. Si possible, insérer un
axe de diamètre équivalent dans l’autre extrémité
du bras oscillant pour le supporter.
2. Déposer:

Moteur 1
Du côté droit.
N.B.:
S’assurer que les fiches rapides, les tuyaux et les
câbles sont déconnectés.
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DEMONTAGE-ARBEITEN
Antriebsritzel
1. Demontieren:

Mutter (Antriebsritzel) 1

Sicherungsscheibe 2
HINWEIS:

Sicherungsscheibe gerade biegen.

Beim Aufsetzen der Hinterradbremse die
Mutter lockern.
2. Demontieren:

Antriebsritzel 1

Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette gleichzeitig
ausbauen.
Motor demontieren
1. Demontieren:

Schwingenachse 1
HINWEIS:
Wenn die Schwingenwelle komplett herausge-
zogen wird, wird auch der Schwinge frei.
Sofern möglich, einen Bolzen mit gleichem
Durchmesser von der anderen Seite her als
Stütze einführen.
2. Demontieren:

Motor 1
von der rechten Seite.
HINWEIS:
Sicherstellen, dass zuvor alle Steckverbinder,
Schläuche und Seilzüge gelöst worden sind.

4 - 52
ENG
EC4M5000
ASSEMBLY AND INSTALLATION
Engine installation
1. Install:

Engine 1
Install the engine from right side.

Pivot shaft 2

Engine mounting bolt (front) 3

Engine mounting bolt (lower) 4
NOTE:
Apply the molybdenum disulfide grease on the
pivot shaft.
5PA41550
T R..63 Nm (6.3 m · kg, 45 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
Drive sprocket
1. Install:

Drive sprocket 1

Drive chain 2
NOTE:
Install the drive sprocket together with the
drive chain.
5PA41560
2. Install:

Lock washer 1

Nut (drive sprocket) 2
NOTE:
Tighten the nut while applying the rear brake.
3. Bend the lock washer tab to lock the nut.
5PA41570
T R..60 Nm (6.0 m · kg, 43 ft · lb)
4. Install:

Gasket (left crankcase cover)

Left crankcase cover 1

Screw (left crankcase cover) 2
NOTE:
Tighten the screws in stage, using a crisscross
pattern.
5PA41580
T R..5 Nm (0.5 m · kg, 3.6 ft · lb)
ENGINE REMOVAL

4 - 52
ENG
ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:

Moteur 1
Monter le moteur par le côté droit.

Arbre de pivot 2

Boulon de montage du moteur (avant) 3

Boulon de montage du moteur (inférieur) 4
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur l’arbre de pivot.
T R..63 Nm (6,3 m · kg, 45 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
Pignon d’entraînement
1. Monter:

Pignon d’entraînement 1

Chaîne d’entraînement 2
N.B.:
Monter en même temps le pignon d’entraînement et
la chaîne d’entraînement.
2. Monter:

Rondelle d’arrêt 1

Ecrou (pignon d’entraînement) 2
N.B.:
Serrer l’écrou tout en actionnant le frein arrière.
3. Plier l’onglet de la rondelle d’arrêt pour bloquer
l’écrou.
T R..60 Nm (6,0 m · kg, 43 ft · lb)
4. Monter:

Joint (demi-carter gauche)

Demi-carter gauche 1

Vis (demi-carter gauche) 2
N.B.:
Serrer les vis par étapes et en procédant en croix.
T R..5 Nm (0,5 m · kg, 3,6 ft · lb)
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:

Motor 1
Motor von der rechten Seite her montieren.

Schwingenachse 2

Schraube der Motorhalterung (vorne) 3

Schraube der Motorhalterung (unten) 4
HINWEIS:
Molybdendisulfid-Schmiermittel auf die
Schwingenwelle auftragen.
T R..63 Nm (6,3 m · kg, 45 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
Antriebsritzel
1. Montieren:

Antriebsritzel 1

Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette gleichzeitig
einbauen.
2. Montieren:

Sicherungsscheibe 1

Mutter (Antriebsritzel) 2
HINWEIS:
Beim Aufsetzen der Hinterradbremse die Mut-
ter festziehen.
3. Sicherungsscheibe aufbiegen, um die Mut-
ter zu sichern.
T R..60 Nm (6,0 m · kg, 43 ft · lb)
4. Montieren:

Dichtung (linke Kurbelgehäuse-
hälfte)

Linke Kurbelgehäuseabdeckung 1

Schraube (linke Kurbelgehäuseabdek-
kung) 2
HINWEIS:
Schrauben stufenweise über Kreuz festziehen.
T R..5 Nm (0,5 m · kg, 3,6 ft · lb)

4 - 53
ENG
CRANKCASE AND CRANKSHAFT
5PAR0009
Extent of removal:
1 Crankcase separation
2 Crankshaft removal
3 Crankshaft bearing removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE AND CRANK-
SHAFT REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Piston Refer to “CYLINDER HEAD, CYLINDER
AND PISTON” section.
Primary drive gear
Refer to “KICK SHAFT, SHIFT SHAFT
AND PRIMARY DRIVE GEAR” section. Kick idle gear
Stopper lever assembly
Rotor and stator Refer to “CDI MAGNETO” section.
1 Screw (crankcase) 11
2 Crankcase oil seal holder 1
3 Right crankcase 1
Use special tool.
Refer to “REMOVAL POINTS”.
4 Left crankcase 1
5 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
6 Oil seal 2
7 Bearing 2 Refer to “REMOVAL POINTS”.
2
1
3
CRANKCASE AND CRANKSHAFT
