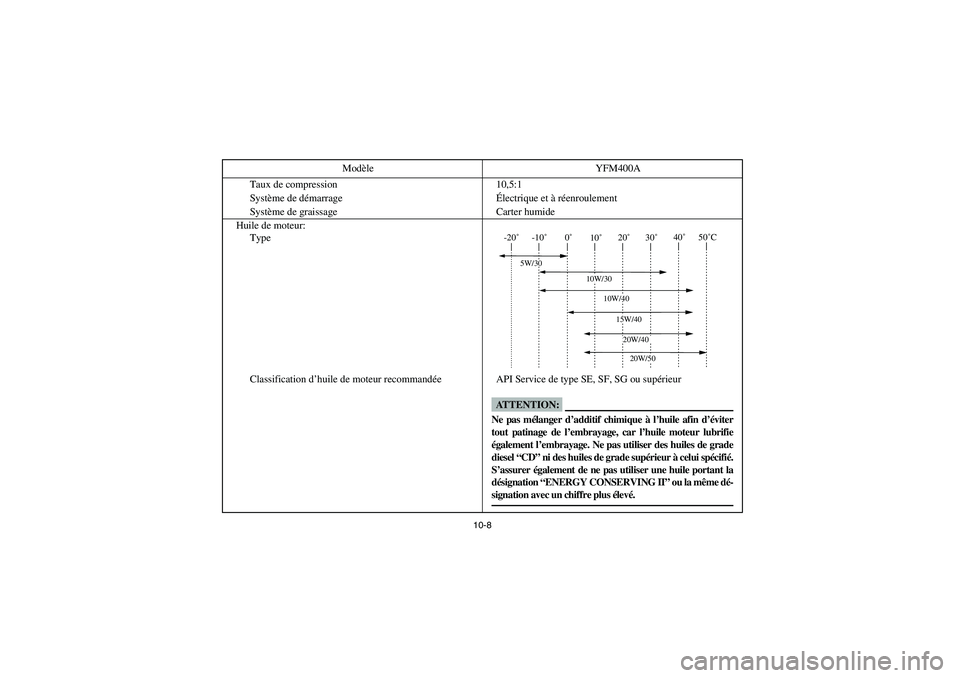

10-8
Taux de compression 10,5:1
Système de démarrageÉlectrique et à réenroulement
Système de graissage Carter humide
Huile de moteur:
Type
Classification d’huile de moteur recommandée API Service de type SE, SF, SG ou supérieur Modèle YFM400A
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile portant la
désignation “ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
U5VH61.book Page 8 Friday, May 2, 2003 2:19 PM

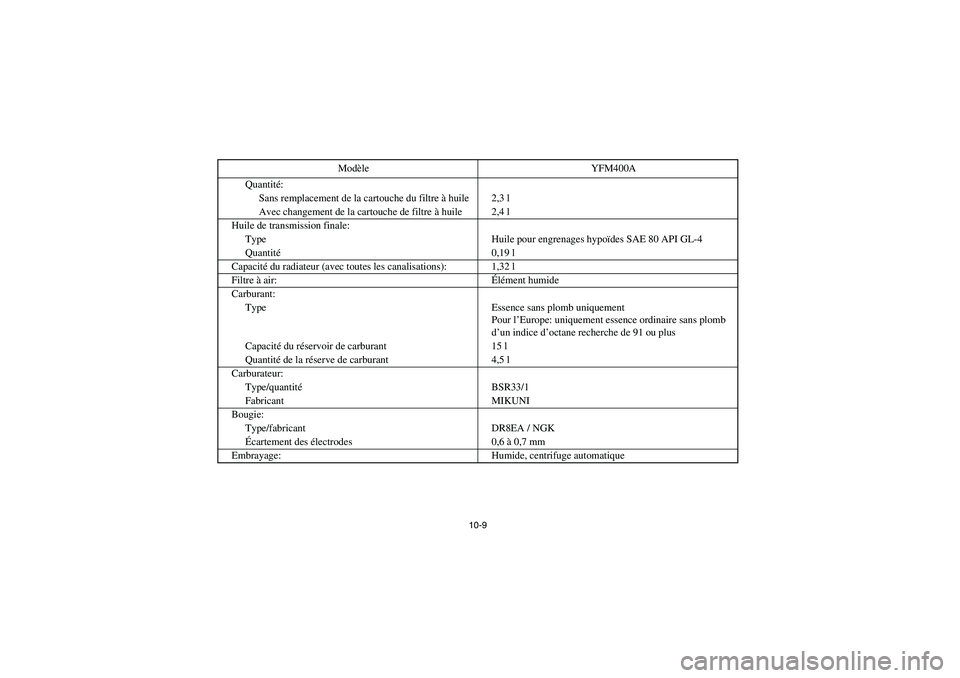

10-9
Quantité:
Sans remplacement de la cartouche du filtre à huile 2,3 l
Avec changement de la cartouche de filtre à huile 2,4 l
Huile de transmission finale:
Type Huile pour engrenages hypoïdes SAE 80 API GL-4
Quantité0,19 l
Capacité du radiateur (avec toutes les canalisations): 1,32 l
Filtre à air:Élément humide
Carburant:
Type Essence sans plomb uniquement
Pour l’Europe: uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 ou plus
Capacité du réservoir de carburant 15 l
Quantité de la réserve de carburant 4,5 l
Carburateur:
Type/quantitéBSR33/1
Fabricant MIKUNI
Bougie:
Type/fabricant DR8EA / NGK
Écartement des électrodes 0,6 à 0,7 mm
Embrayage: Humide, centrifuge automatiqueModèle YFM400A
U5VH61.book Page 9 Friday, May 2, 2003 2:19 PM

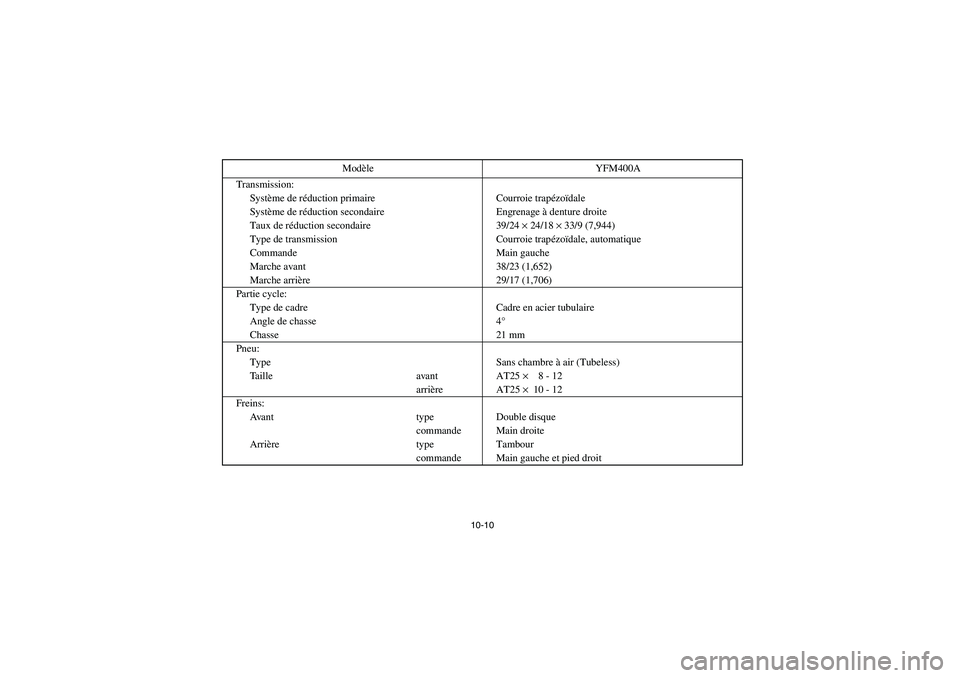

10-10
Transmission:
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Engrenage à denture droite
Taux de réduction secondaire 39/24 × 24/18 × 33/9 (7,944)
Type de transmission Courroie trapézoïdale, automatique
Commande Main gauche
Marche avant 38/23 (1,652)
Marche arrière 29/17 (1,706)
Partie cycle:
Type de cadre Cadre en acier tubulaire
Angle de chasse 4°
Chasse 21 mm
Pneu:
Type Sans chambre à air (Tubeless)
Taille avant AT25 ×8 - 12
arrière AT25 × 10 - 12
Freins:
Avant type Double disque
commande Main droite
Arrière type Tambour
commande Main gauche et pied droit Modèle YFM400A
U5VH61.book Page 10 Friday, May 2, 2003 2:19 PM

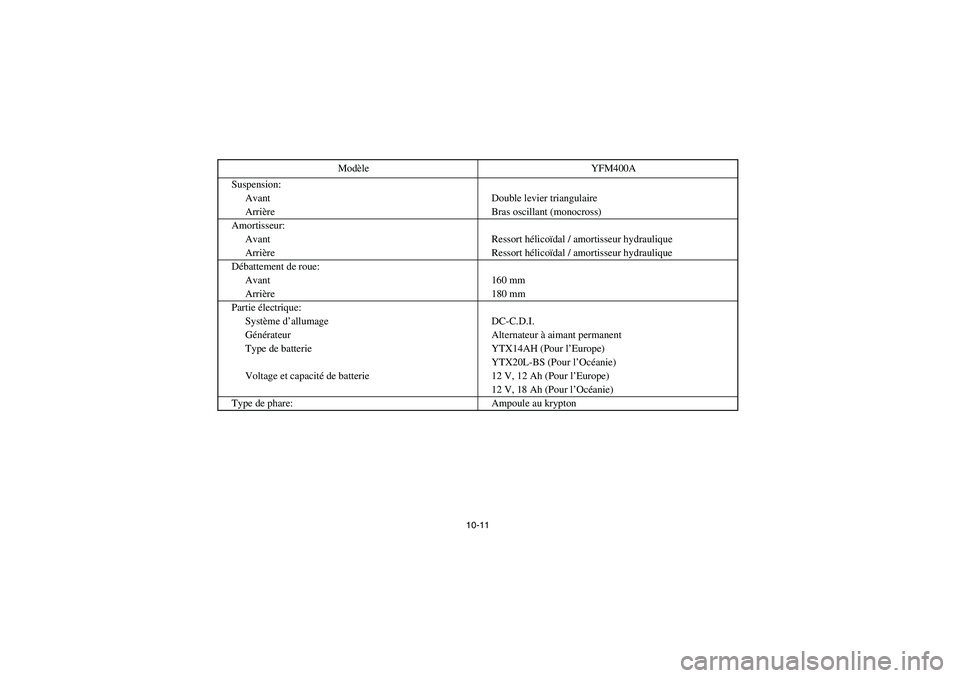

10-11
Suspension:
Avant Double levier triangulaire
Arrière Bras oscillant (monocross)
Amortisseur:
Avant Ressort hélicoïdal / amortisseur hydraulique
Arrière Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
Avant 160 mm
Arrière 180 mm
Partie électrique:
Système d’allumage DC-C.D.I.
Générateur Alternateur à aimant permanent
Type de batterie YTX14AH (Pour l’Europe)
YTX20L-BS (Pour l’Océanie)
Voltage et capacité de batterie 12 V, 12 Ah (Pour l’Europe)
12 V, 18 Ah (Pour l’Océanie)
Type de phare: Ampoule au kryptonModèle YFM400A
U5VH61.book Page 11 Friday, May 2, 2003 2:19 PM

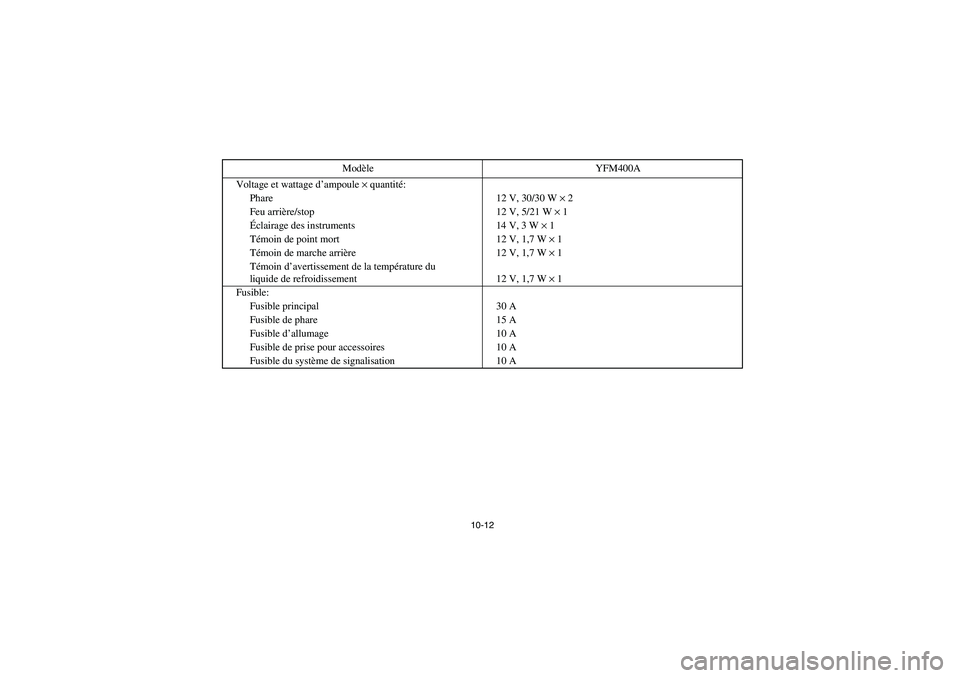

10-12
Voltage et wattage d’ampoule × quantité:
Phare 12 V, 30/30 W × 2
Feu arrière/stop 12 V, 5/21 W × 1
Éclairage des instruments 14 V, 3 W × 1
Témoin de point mort 12 V, 1,7 W × 1
Témoin de marche arrière 12 V, 1,7 W × 1
Témoin d’avertissement de la température du
liquide de refroidissement 12 V, 1,7 W × 1
Fusible:
Fusible principal 30 A
Fusible de phare 15 A
Fusible d’allumage 10 A
Fusible de prise pour accessoires 10 A
Fusible du système de signalisation 10 AModèle YFM400A
U5VH61.book Page 12 Friday, May 2, 2003 2:19 PM

10-13
SBU00428
ESPECIFICACIONES
Modelo YFM400A
Dimensiones:
Longitud total 1.984 mm
Anchura total 1.085 mm
Altura total 1.120 mm
Altura del asiento 827 mm
Distancia entre ejes 1.233 mm
Holgura al suelo 245 mm
Radio mínimo de giro 3.000 mm
Peso básico:
Con aceite y depósito de combustible 250 kg
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) (Para Europa) 77,2 dB (A)
Vibraciones en el asiento (EN1032, ISO5008)
(Para Europa) Sin exceder de 0,6 m/s
2
Vibraciones en el manillar (EN1032, ISO5008)
(Para Europa) Sin exceder de 2,5 m/s2
Motor:
Tipo de motor 4 tiempos enfriado por líquido, SOHC
Disposición del cilindro Monocilíndrico inclinado hacia adelante
Cilindrada 401 cm
3
Calibre
× Carrera 84,5
× 71,5 mm
Relación de compresión 10,5:1
U5VH61.book Page 13 Friday, May 2, 2003 2:19 PM

10-14
Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo
Aceite de motor:
Tipo
Clasificación del aceite de motor
recomendadoServicio API tipo SE, SF, SG o superior Modelo YFM400A
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
U5VH61.book Page 14 Friday, May 2, 2003 2:19 PM

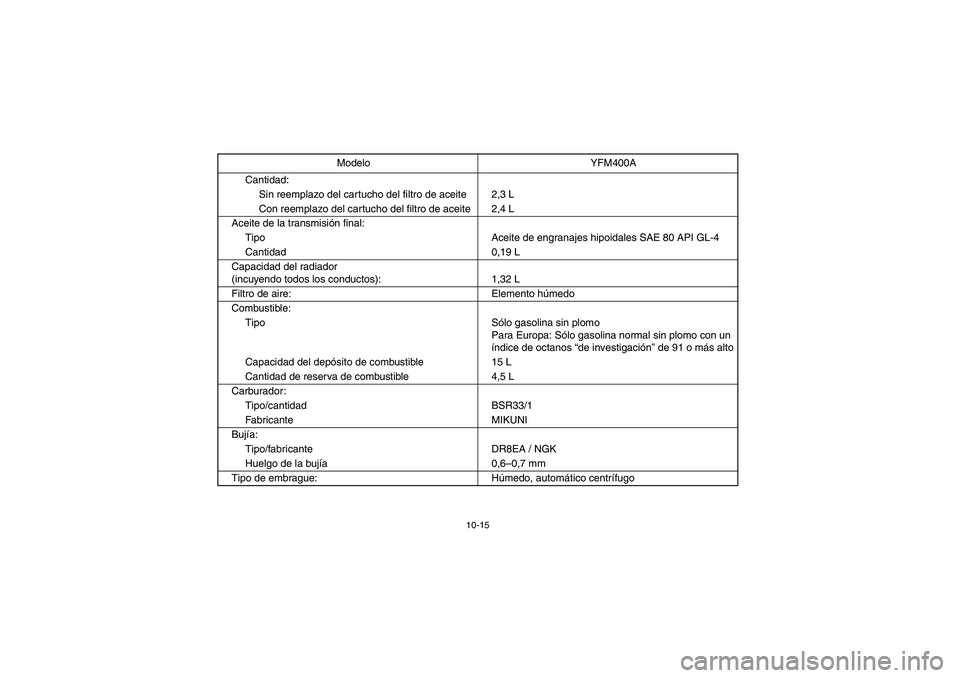

10-15
Cantidad:
Sin reemplazo del cartucho del filtro de aceite 2,3 L
Con reemplazo del cartucho del filtro de aceite 2,4 L
Aceite de la transmisión final:
Tipo Aceite de engranajes hipoidales SAE 80 API GL-4
Cantidad 0,19 L
Capacidad del radiador
(incuyendo todos los conductos): 1,32 L
Filtro de aire: Elemento húmedo
Combustible:
Tipo Sólo gasolina sin plomo
Para Europa: Sólo gasolina normal sin plomo con un
índice de octanos “de investigación” de 91 o más alto
Capacidad del depósito de combustible 15 L
Cantidad de reserva de combustible 4,5 L
Carburador:
Tipo/cantidad BSR33/1
Fabricante MIKUNI
Bujía:
Tipo/fabricante DR8EA / NGK
Huelgo de la bujía0,6–0,7 mm
Tipo de embrague: Húmedo, automático centrífugo Modelo YFM400A
