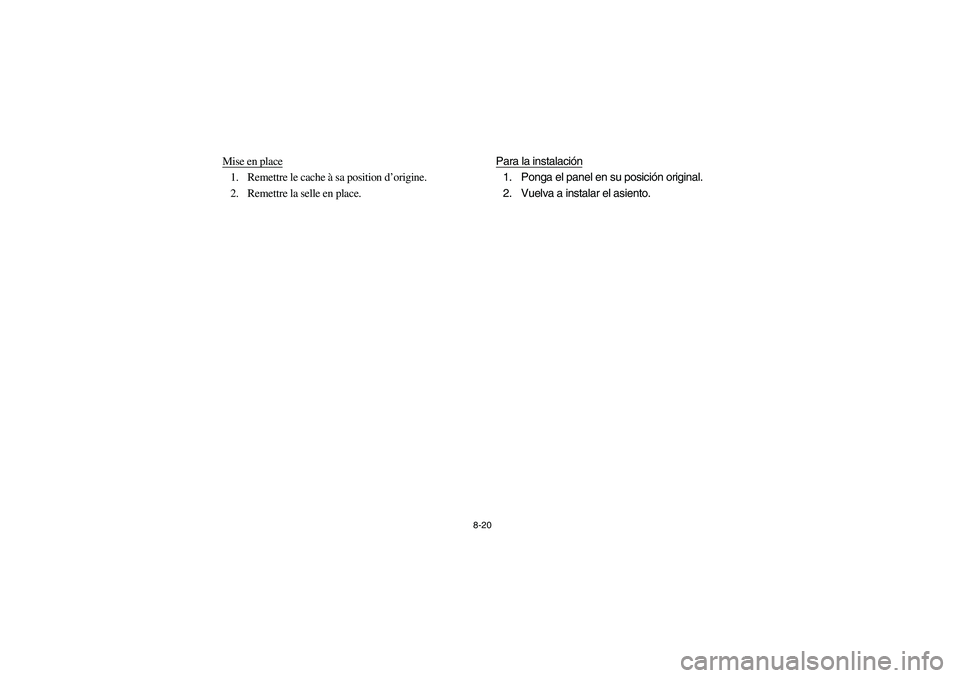

Mise en place1. Remettre le cache à sa position d’origine.
2. Remettre la selle en place. Para la instalación
1. Ponga el panel en su posición original.
2. Vuelva a instalar el asiento.
U5VH61.book Page 20 Friday, May 2, 2003 2:19 PM

8-21 1. Panel B 2. Bolt
1. Cache B 2. Boulon
1. Panel B 2. Perno
EBU01147

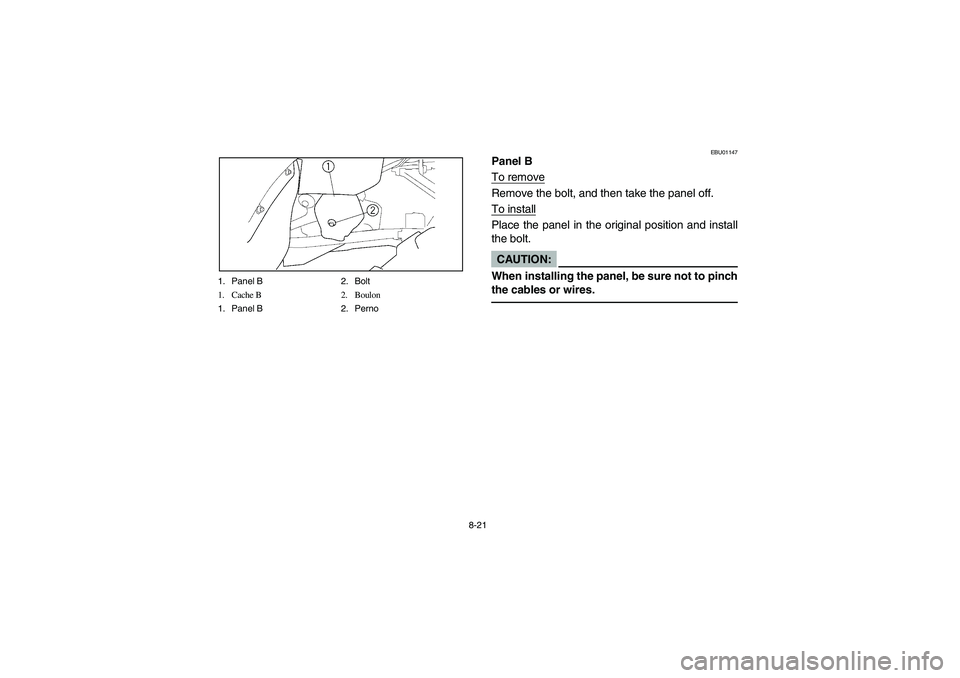

Panel B
To removeRemove the bolt, and then take the panel off.
To installPlace the panel in the original position and install
the bolt.CAUTION:_ When installing the panel, be sure not to pinch
the cables or wires. _
U5VH61.book Page 21 Friday, May 2, 2003 2:19 PM

8-22
FBU01147

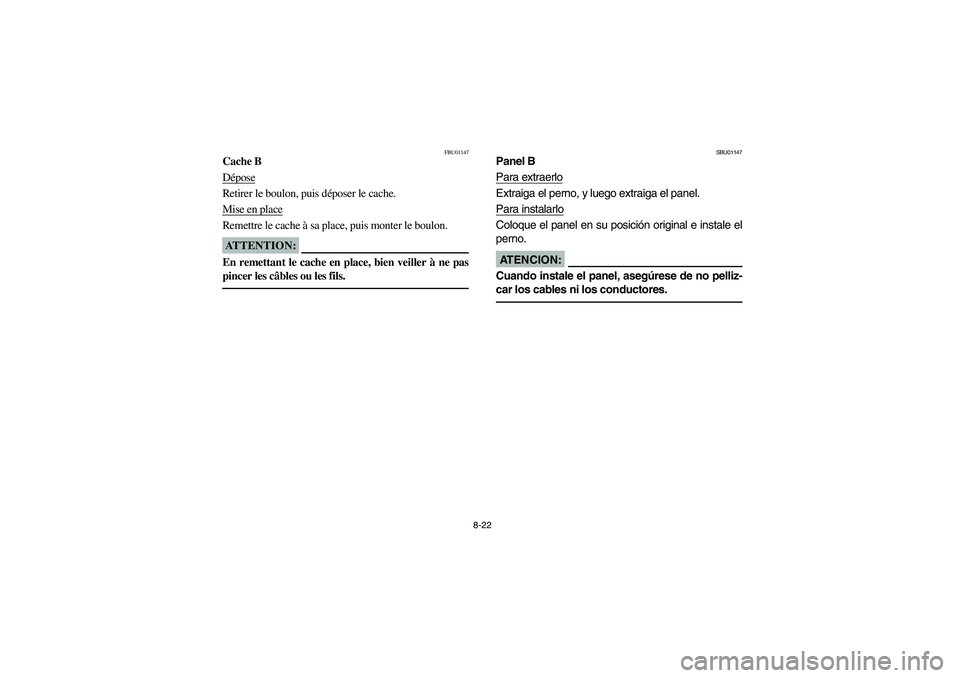

Cache B
DéposeRetirer le boulon, puis déposer le cache.
Mise en placeRemettre le cache à sa place, puis monter le boulon.ATTENTION:_ En remettant le cache en place, bien veiller à ne pas
pincer les câbles ou les fils. _
SBU01147
Panel B
Para extraerloExtraiga el perno, y luego extraiga el panel.
Para instalarloColoque el panel en su posición original e instale el
perno.AT E N C I O N :_ Cuando instale el panel, asegúrese de no pelliz-
car los cables ni los conductores. _
U5VH61.book Page 22 Friday, May 2, 2003 2:19 PM

8-23 1. Carrier bolt (× 4) (top)
1. Boulon de porte-bagage (× 4) (haut)
1. Perno del portaequipaje (× 4) (superior)
1. Bolt (× 2) (under fenders)
1. Boulon (× 2) (sous les garde-boue)
1. Perno (× 2) (debajo de los guardabarros)
EBU06173

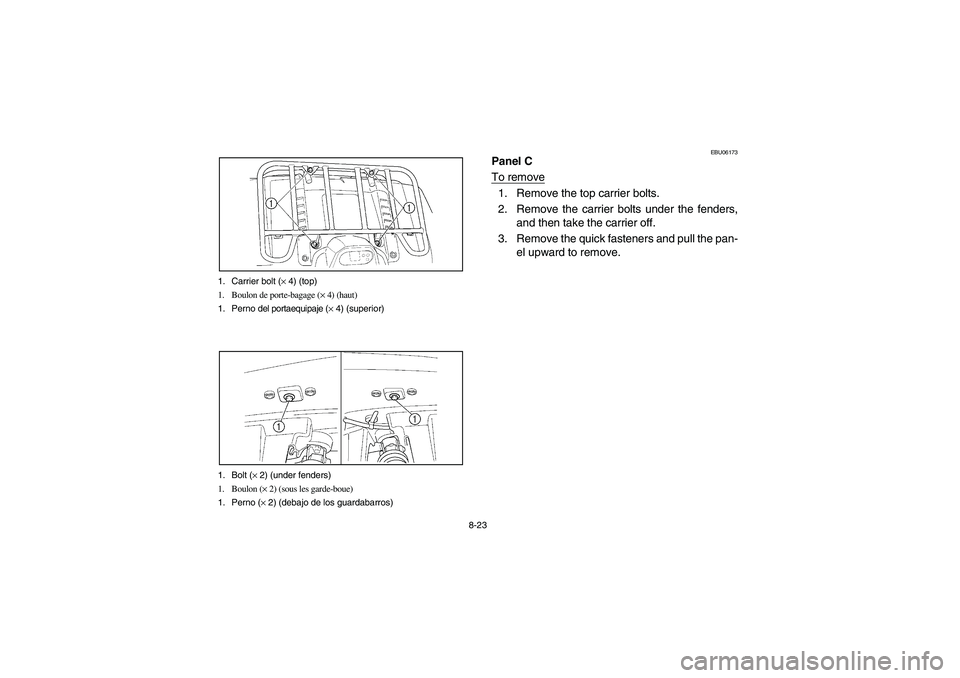

Panel C
To remove1. Remove the top carrier bolts.
2. Remove the carrier bolts under the fenders,
and then take the carrier off.
3. Remove the quick fasteners and pull the pan-
el upward to remove.
U5VH61.book Page 23 Friday, May 2, 2003 2:19 PM

8-24
FBU06173

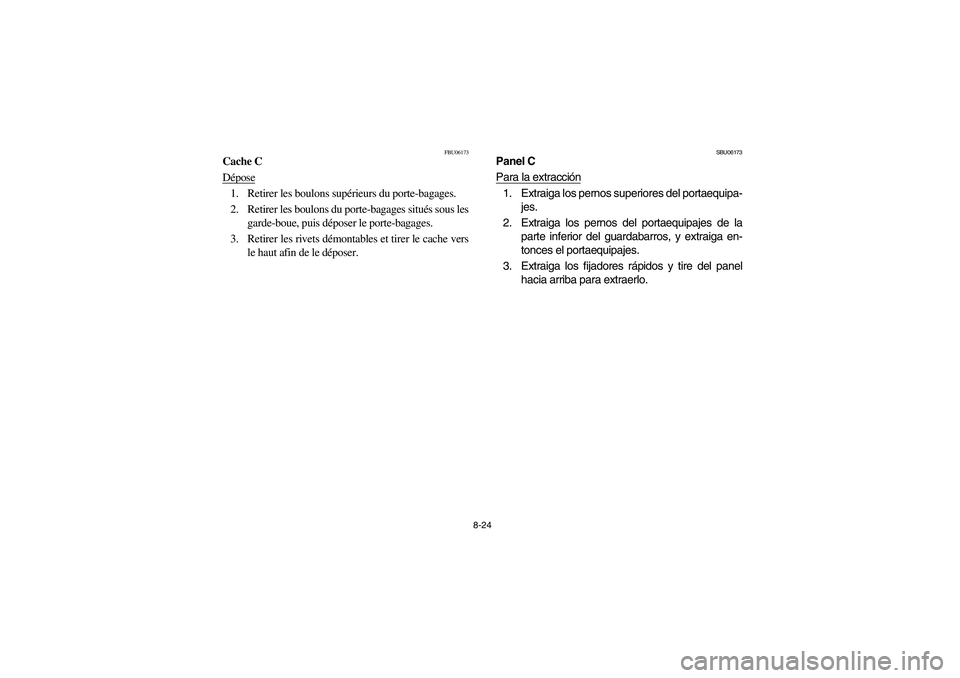

Cache C
Dépose1. Retirer les boulons supérieurs du porte-bagages.
2. Retirer les boulons du porte-bagages situés sous les
garde-boue, puis déposer le porte-bagages.
3. Retirer les rivets démontables et tirer le cache vers
le haut afin de le déposer.
SBU06173
Panel C
Para la extracción1. Extraiga los pernos superiores del portaequipa-
jes.
2. Extraiga los pernos del portaequipajes de la
parte inferior del guardabarros, y extraiga en-
tonces el portaequipajes.
3. Extraiga los fijadores rápidos y tire del panel
hacia arriba para extraerlo.
U5VH61.book Page 24 Friday, May 2, 2003 2:19 PM

8-25 1. Quick fastener (× 2) 2. Panel C
1. Fixation rapide (× 2) 2. Cache C
1. Fijador rápido (× 2) 2. Panel C
1. Panel E 2. Bolt (× 3)
1. Cache E 2. Boulon (× 3)
1. Panel E 2. Perno (× 3)
To install1. Place the panel in the original position and in-
stall the quick fasteners.
2. Place the carrier in the original position and
install the carrier bolts under the fenders.
3. Install the top carrier bolts, and then tighten
all bolts to the specified torques.
EBU01013
Panel E
To removeRemove the bolts, and then take the panel off.
To installPlace the panel in the original position, and then
install the bolts.Tightening torque:
Carrier bolt (top):
34 Nm (3.4 m·kgf)
Carrier bolt (under fenders):
7 Nm (0.7 m·kgf)
U5VH61.book Page 25 Friday, May 2, 2003 2:19 PM

8-26
Repose1. Remettre le cache à sa place, puis monter les fixa-
tions rapides.
2. Remettre le porte-bagages en place, puis le fixer à
l’aide des boulons sous les garde-boue.
3. Remonter les boulons supérieurs, puis serrer tous
les boulons du porte-bagages à leur couple de serra-
ge spécifique.

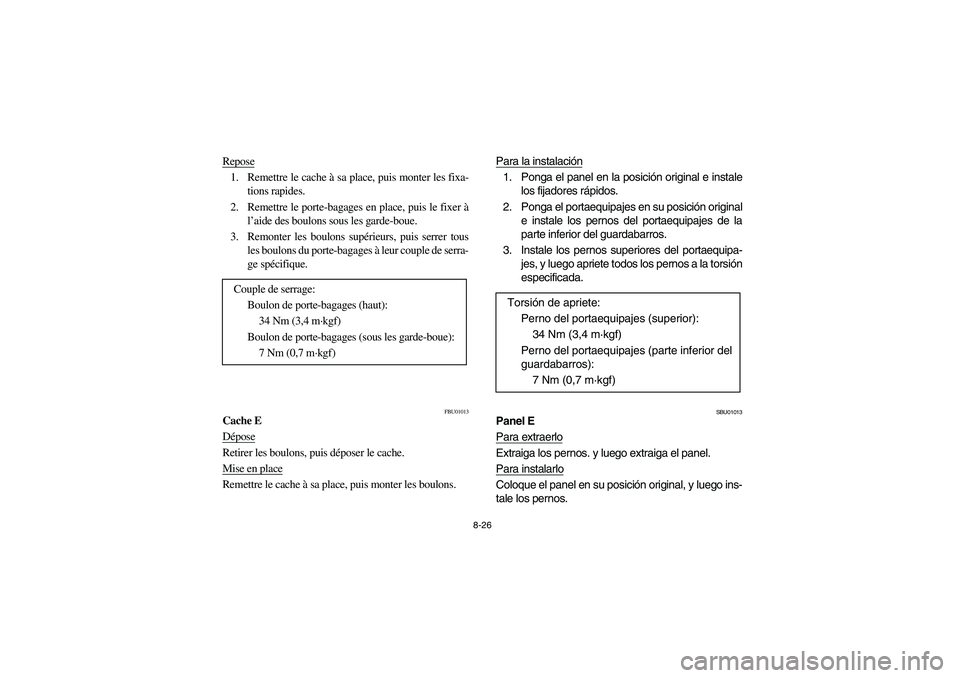

FBU01013
Cache E
DéposeRetirer les boulons, puis déposer le cache.
Mise en placeRemettre le cache à sa place, puis monter les boulons. Couple de serrage:
Boulon de porte-bagages (haut):
34 Nm (3,4 m·kgf)
Boulon de porte-bagages (sous les garde-boue):
7 Nm (0,7 m·kgf)
Para la instalación1. Ponga el panel en la posición original e instale
los fijadores rápidos.
2. Ponga el portaequipajes en su posición original
e instale los pernos del portaequipajes de la
parte inferior del guardabarros.
3. Instale los pernos superiores del portaequipa-
jes, y luego apriete todos los pernos a la torsión
especificada.
SBU01013
Panel E
Para extraerloExtraiga los pernos. y luego extraiga el panel.
Para instalarloColoque el panel en su posición original, y luego ins-
tale los pernos. Torsión de apriete:
Perno del portaequipajes (superior):
34 Nm (3,4 m·kgf)
Perno del portaequipajes (parte inferior del
guardabarros):
7 Nm (0,7 m·kgf)
U5VH61.book Page 26 Friday, May 2, 2003 2:19 PM

8-27 1. Panel F
1. Cache F
1. Panel F
EBU00638

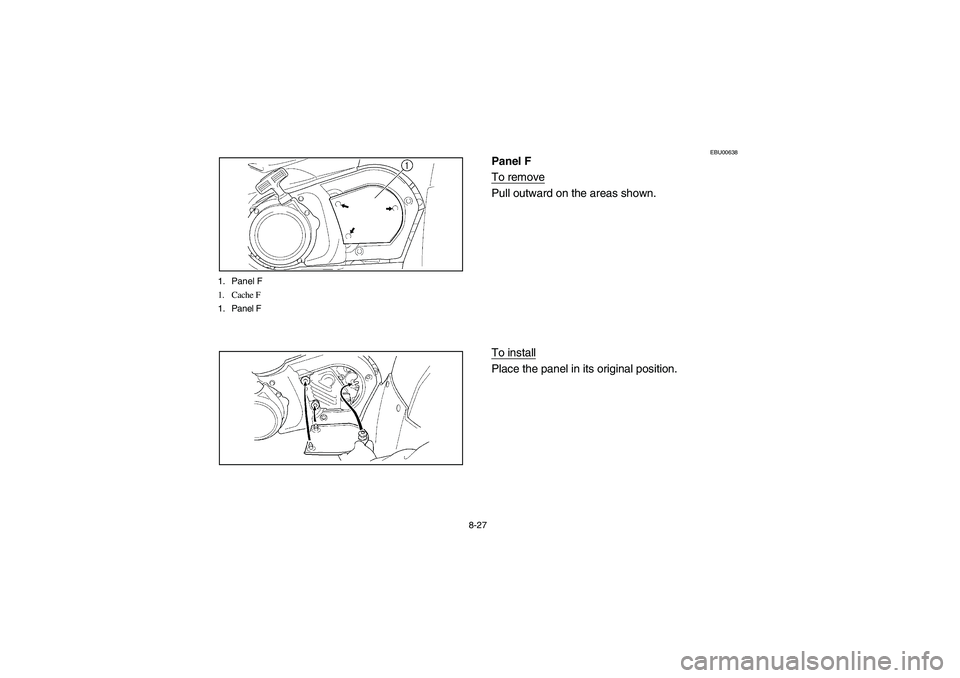

Panel F
To removePull outward on the areas shown.
To installPlace the panel in its original position.
